OFDM技术的基本原理1

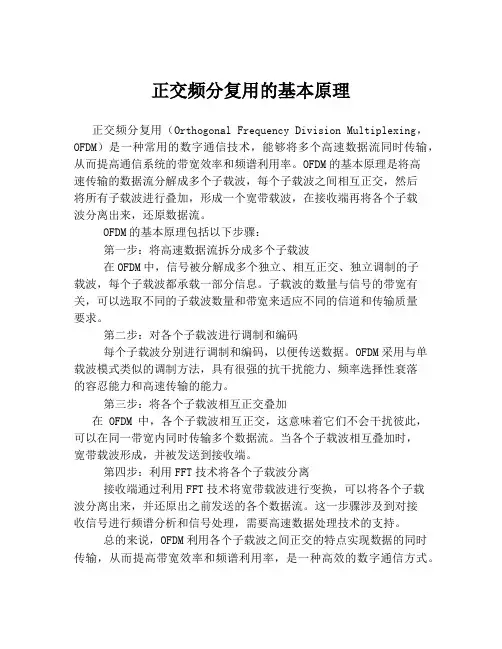

正交频分复用的基本原理
正交频分复用的基本原理正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）是一种常用的数字通信技术，能够将多个高速数据流同时传输，从而提高通信系统的带宽效率和频谱利用率。
OFDM的基本原理是将高速传输的数据流分解成多个子载波，每个子载波之间相互正交，然后将所有子载波进行叠加，形成一个宽带载波，在接收端再将各个子载波分离出来，还原数据流。
OFDM的基本原理包括以下步骤：第一步：将高速数据流拆分成多个子载波在OFDM中，信号被分解成多个独立、相互正交、独立调制的子载波，每个子载波都承载一部分信息。
子载波的数量与信号的带宽有关，可以选取不同的子载波数量和带宽来适应不同的信道和传输质量要求。
第二步：对各个子载波进行调制和编码每个子载波分别进行调制和编码，以便传送数据。
OFDM采用与单载波模式类似的调制方法，具有很强的抗干扰能力、频率选择性衰落的容忍能力和高速传输的能力。
第三步：将各个子载波相互正交叠加在OFDM中，各个子载波相互正交，这意味着它们不会干扰彼此，可以在同一带宽内同时传输多个数据流。
当各个子载波相互叠加时，宽带载波形成，并被发送到接收端。
第四步：利用FFT技术将各个子载波分离接收端通过利用FFT技术将宽带载波进行变换，可以将各个子载波分离出来，并还原出之前发送的各个数据流。
这一步骤涉及到对接收信号进行频谱分析和信号处理，需要高速数据处理技术的支持。
总的来说，OFDM利用各个子载波之间正交的特点实现数据的同时传输，从而提高带宽效率和频谱利用率，是一种高效的数字通信方式。
其在无线通信、数字电视、移动通信以及宽带接入等领域都有广泛的应用。
OFDM原理及实现
2023-11-09•OFDM原理•OFDM实现的关键技术•OFDM系统设计目录•OFDM系统性能评估•OFDM系统应用01 OFDM原理OFDM（正交频分复用）是一种无线通信传输技术，其主要思想是将高速数据流分割为多个低速子数据流，并在多个正交子载波上并行传输。
OFDM技术可以有效抵抗多径效应和频率选择性衰落，提高频谱利用率，实现高速数据传输。
OFDM基本概念OFDM系统主要由调制器、IFFT/FFT变换器和并/串转换器等组成。
调制器负责将输入的数据符号调制到各个子载波上，IFFT/FFT变换器则进行时域/频域变换，实现子载波的并行传输，最后通过并/串转换器将数据符号转换为串行信号进行传输。
OFDM系统组成OFDM信号调制主要采用QAM（Quadrature Amplitude Modulation）等调制方式，将输入的数据符号调制到各个子载波上。
QAM是一种同时对幅度和相位进行调制的调制方式，其调制符号由幅度和相位共同表示。
OFDM信号解调需要经过串/并转换、FFT/IFFT变换、解调等步骤。
串/并转换器将接收到的串行信号转换为并行信号，然后通过FFT/IFFT变换器进行频域/时域变换，得到各个子载波上的数据符号。
最后，解调器对数据符号进行解调，恢复出原始的数据。
02 OFDM实现的关键技术IFFT和FFT算法快速傅里叶变换（FFT）算法FFT是一种高效计算离散傅里叶变换（DFT）及其逆变换的算法，用于将信号从时域转换到频域，以及从频域转换到时域。
在OFDM系统中，FFT用于接收端解调数据，而IFFT则用于发射端调制数据。
逆快速傅里叶变换（IFFT）算法IFFT是FFT的逆运算，用于将信号从频域转换到时域。
在OFDM系统中，IFFT用于将调制后的数据转换为时域信号进行发射。
为了消除多径效应和符号间干扰（ISI），OFDM系统在每个符号之间插入了一段保护间隔。
保护间隔通常为一段循环前缀，其长度与符号长度相同。
ofdm通信系统的基本原理(一)
ofdm通信系统的基本原理(一)OFDM通信系统的基本原理简介OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）是一种高效的多载波调制技术，广泛应用于现代无线通信系统中。
本文将从基本原理开始，逐步介绍OFDM通信系统的相关概念和工作原理。
基本概念OFDM通信系统的基本概念包括以下几个方面：载波OFDM系统将信号分成多个子载波进行传输，每个子载波具有不同的频率。
这些子载波之间是正交的，也就是说它们之间互不干扰。
符号周期OFDM系统将每个子载波划分成多个均匀的时间片，称为符号周期。
每个符号周期内包含多个时间域上的符号。
傅里叶变换OFDM系统使用傅里叶变换将时域上的信号转换为频域上的信号。
这样可以将信号分成多个子载波，每个子载波具有不同的频率。
工作原理OFDM通信系统的工作原理如下：1.将要传输的数据分成多个块，并进行误码纠正（例如使用纠错编码算法）。
2.将每个数据块映射到多个子载波上。
不同的子载波可以传输不同的数据。
3.对每个子载波进行调制，将数据转换为一组正弦波信号。
4.对所有子载波进行傅里叶变换，将时域上的信号转换为频域上的信号。
5.将频域上的信号进行并行传输。
6.接收端进行逆傅里叶变换，将频域上的信号转换为时域上的信号。
7.解调和解码接收到的信号，还原出原始数据。
优势和应用OFDM通信系统具有以下优势和应用：•抗多径衰落能力强：由于子载波之间正交，OFDM系统对于多径传播具有很好的抗干扰能力。
•高速数据传输：OFDM系统能够同时传输多个子载波，大大提高了数据传输速率。
•广泛应用于无线通信领域：OFDM技术已经广泛应用于蜂窝网络、无线局域网和数字电视等领域。
总结OFDM通信系统通过将信号分成多个正交的子载波，实现了高速、抗干扰的数据传输。
这种技术广泛应用于现代无线通信系统中，并具有很大的优势和应用前景。
希望本文能帮助读者更好地理解OFDM通信系统的基本原理和工作方式。
OFDM基本原理(详细全面)
峰均比降低技术
峰均比定义
峰均比（PAPR）是指OFDM信号的最大振 幅与平均振幅之比。高PAPR会导致信号的 功率放大器出现失真，从而引起频谱扩展 和带内干扰。因此，降低PAPR对于提高 OFDM系统的性能至关重要。
VS
峰均比降低技术
为了降低PAPR，可以采用多种技术，如限 幅滤波、编码、概率密度函数变换等。其 中，限幅滤波是一种简单有效的方法，它 通过限制信号的最大振幅来降低PAPR。然 而，限幅滤波会引入带外干扰和带内失真， 因此在实际应用中需要权衡各种因素。
物联网与智能家居
OFDM技术有望在物联网和智能家居领域得到广泛应用，支持各种 低功耗、低速率的无线通信需求。
频谱共享与认知无线电
通过频谱共享和认知无线电技术，OFDM系统可以更好地利用频谱 资源，提高频谱利用率和系统容量。
THANKS FOR WATCHING
感谢您的观看
04 OFDM系统性能分析
频域均衡性能分析
频域均衡原理
频域均衡通过在频域上对信号进行预处理，补偿信道对信号 造成的畸变，从而减小信号的误码率。
频域均衡性能影响因素
频域均衡的性能受到信道特性、均衡器设计参数以及信号质 量等因素的影响。
误码率性能分析
误码率定义
误码率是衡量数据传输系统性能的重 要指标，表示接收端错误解码的比特 数与总比特数的比值。
多径干扰抑制
多径干扰
在无线通信中，多径效应会导致信号的传播路径变长，从而引起信号的延迟和衰减。这种延迟和衰减 会导致OFDM子载波之间的正交性被破坏，从而引起多径干扰。为了抑制多径干扰，可以采用频域均 衡技术，对接收到的信号进行滤波处理，以减小多径效应的影响。
信道估计与均衡
信道估计技术用于获取信道的冲激响应，而频域均衡技术则通过调整接收信号的权重，使得信道的畸 变最小化。在实际应用中，通常会采用基于导频的信道估计方法，并在频域中进行均衡处理。
OFDM原理介绍
OFDM原理介绍OFDM（Orthogonal Frequency Division Multiplexing）是一种多载波调制技术，其原理是将数据流分为多个低速子信道，并将这些子信道通过正交子载波进行并行传输，从而提高了信道利用率和抗多路径干扰能力。
传统的单载波调制技术（SC-FDM）将整个带宽分为一个个窄带子信道进行传输，这样可以减小多路径干扰的影响，但是在高速传输时会产生频谱效率低、复杂度高的问题。
OFDM通过将一个宽频带信号分割为多个窄频带信号进行传输，实现了高频谱利用率和高传输速率。
OFDM系统的原理如下：1.带宽划分：将整个带宽划分为多个子信道，每个子信道的带宽相对较窄。
每个子信道的带宽可以根据传输条件和需求来调整。
2.IFFT转换：在发送端，将每个子信道的调制符号通过傅里叶反变换（IFFT）转换为时域信号。
IFFT将频域信号转换为时域信号，使得各个子载波之间形成正交关系。
3.并行传输：经过IFFT转换后的信号进行并行传输，即将各个子载波的时域信号叠加起来，形成OFDM符号。
4. 加入保护间隔：由于时域信号叠加可能导致符号之间的重叠，为了避免相邻符号之间的干扰，OFDM系统在每个OFDM符号之间添加了保护间隔（guard interval）。
保护间隔是一段无信号的时间或频率间隔，用于消除多径效应引起的符号间干扰。
5.加入循环前缀：在OFDM符号的开头加入一段与OFDM符号末尾相同的循环前缀，循环前缀可以在接收端用来消除多径效应引起的符号间干扰。
6.接收端处理：接收端先去除保护间隔，然后进行傅里叶变换（FFT）将时域信号转换为频域信号，在频域信号中提取出各个子信道的调制符号。
OFDM技术具有以下几个优点：1.抗多路径干扰：OFDM通过循环前缀和保护间隔的设计，可以有效抵消多径传输引起的符号间干扰，提高系统的抗多路径干扰能力。
2.高频谱利用率：OFDM将频谱划分为多个子信道进行传输，可以更有效地利用带宽资源，提高频谱利用率。
OFDM技术原理及关键技术介绍
OFDM技术原理及关键技术介绍OFDM (Orthogonal Frequency Division Multiplexing) 技术是一种常用于无线通信系统中的多载波调制技术。
它使用多个频率分离的正交子载波来传输数据，因此能够提供高速、高带宽的数据传输。
本文将介绍OFDM技术的原理以及一些关键技术。
1.子载波生成：OFDM系统将频谱分成多个频带，每个频带由一个正交子载波组成。
这些子载波在频域上是正交的，这意味着在相邻的子载波之间没有相互干扰。
2.符号映射：在每个子载波上分配一个符号，通常使用调制技术（如相移键控或正交振幅调制）将原始数据映射到每个符号上。
根据数据的可靠性要求，可以选择不同的调制方式。
3.并行传输：所有子载波上的符号同时传输，从而提高了数据传输的速率。
这种并行传输的形式将高速数据流降低到多个低速数据流。
4.保护间隔：为了抵抗多径传播引起的码间干扰，OFDM系统引入了保护间隔。
保护间隔是在子载波之间插入一些零值样点，用于消除码间干扰。
5.并串转换：将所有子载波的符号串行转换为一个连续的复杂数据流，以便在传输媒介上进行传输。
6.接收端处理：接收端对收到的数据进行反向处理，包括串并转换、解调和符号解映射。
最后，通过解调的数据经过去保护间隔处理，得到原始数据。
1.多径传播抑制：在无线通信中，多径传播是一个常见的问题，它会导致码间干扰。
为了抑制多径信号，OFDM系统采用了保护间隔技术。
保护间隔的作用是在相邻子载波之间插入一些零值样点，以减小码间干扰的影响。
2.信道估计和均衡：OFDM系统需要准确地估计信道响应，以便进行均衡处理。
在接收端，需要使用已知的信号进行信道估计，从而提高信号的解调性能。
3.载波同步：OFDM系统中，接收端需要将接收到的复杂数据流转换为并行的子载波，并进行解调。
为了实现这个过程，接收端需要对接收到的数据进行载波同步，以确保每个子载波的频率和相位保持一致。
4. Peak-to-Average Power Ratio（PAPR）控制：OFDM信号在传输中可能产生高峰值功率，这会导致信号的非线性失真。
OFDM技术的基本原理
OFDM技术的基本原理OFDM（Orthogonal Frequency Division Multiplexing）是一种用于无线通信系统的多载波调制技术，通过将数据流分为多个低速子载波进行传输，以提高系统的数据传输速率和频谱效率。
下面将详细介绍OFDM技术的基本原理。
1.子载波划分：OFDM将原始数据流划分为多个低速子载波，每个子载波的传输速率相对较低，且互相正交。
这些子载波具有频谱重叠，且在中心频率上相互正交。
划分的子载波数量通常是2的幂次方，比如64、128、256等。
2.调制：在OFDM系统中，每个子载波可以使用不同的调制格式，如BPSK、QPSK、16QAM等。
通过将数据流分配到不同的子载波并采用不同的调制方式，OFDM系统能够实现不同速率的数据传输。
3.帧结构：OFDM系统中的每个符号周期被划分为多个时隙，每个时隙包含一个导频子载波和一定数量的数据子载波，导频子载波用于信道估计和符号同步，而数据子载波用于实际数据传输。
4.并行传输：OFDM技术将数据流并行传输到多个子载波上，可以同时传输多个数据流，从而提高了系统的传输速率和频谱效率。
这样，OFDM系统能够更好地适应高速数据传输的需求。
5.频率均衡：OFDM系统中的传输信道往往会引起子载波之间的干扰。
为了克服这种干扰，OFDM系统采用了频域均衡技术，通过估计信道响应并使用均衡算法对信号进行均衡处理，以提高系统的抗干扰能力和传输质量。
6.多径衰落处理：在无线信道环境中，多径传播会导致信号的时延扩展和频率选择性衰落。
OFDM技术使用循环前缀技术来处理多径效应，即在每个OFDM符号的开头插入一段与符号结尾相同的循环前缀，通过在时域上的平移实现抵消多径效应。
7.频谱效率：由于OFDM系统中采用了多个低速子载波进行并行传输，每个子载波的传输速率相对较低，因此每个子载波所需要的保护间隔较小，从而提高了频谱效率。
此外，通过动态分配子载波，OFDM系统可以更好地适应信道条件的变化，进一步提高了频谱效率。
OFDM的基本原理QAM
OFDM的基本原理QAMOFDM，全名为正交频分复用（Orthogonal Frequency Division Multiplexing），是一种用于无线通信和广播系统的调制技术。
它将高速数据流分为多个较低速的子流，每个子流都通过不同的频率进行传输，这样可以在有限的频谱带宽内传输更多的数据。
1.小载波频分复用：OFDM系统使用多个小载波进行数据传输。
这些小载波之间的频率是互相正交的，即彼此之间没有相互干扰。
每个小载波都可以携带不同的数据，因此可以利用整个频谱带宽进行并行传输。
2.数据编码：在传输前，数据需要进行编码。
OFDM使用正交振幅调制（QAM）来编码数据。
QAM是一种将数字信号映射到信号空间中的调制技术，其中通过调整幅度和相位来表示不同的数据。
OFDM中使用的QAM 调制可以迅速地在复杂信道中进行解调，因此可以减少传输错误。
3.每个子载波的传输：OFDM将高速数据流分成多个较低速的子流，并将每个子流分配到不同的小载波上进行传输。
这些小载波之间的频率是互相正交的，所以它们可以同时传输，而不会相互干扰。
每个子流的传输速率较低，减少了传输错误的可能性。
4.多径传输的抵消：在无线信道中，信号在传播过程中会经历多径传输，即信号会经过多个路径到达接收端。
这会导致信号的多普勒频移和多径干扰。
OFDM通过发送符号间有重叠的子载波，可以实现传输路径延迟间隔的确定，从而避免干扰。
5.频率和时间的选择性衰落补偿：OFDM技术能够通过频率选择性衰落补偿和时间选择性衰落补偿来对信号进行处理，以减少信号衰落带来的传输错误。
频率选择性衰落补偿通过对每个子载波进行独立的等化和错误修正来实现。
时间选择性衰落补偿则通过发送预先加载的循环前缀来实现，以提供时间补偿和保持信号的连续性。
6.高效利用频带：由于OFDM可以将整个频谱带宽有效分割成多个小载波进行传输，因此可以在有限的频带宽度内发送更多的数据。
这使得OFDM成为高速数据传输和宽带通信的理想选择。
OFDM基本原理
OFDM基本原理OFDM（正交分频多路复用）是一种多载波调制技术，也被称为离散多载波调制（DMT）。
它将高速数据流分成多个低速数据流并在不同的频率上进行调制，然后将它们合并到一个高速数据流中传输。
OFDM主要用于无线通信、宽带数据传输和数字音视频广播等领域。
本文将详细介绍OFDM的基本原理。
OFDM的基本原理可以概括为以下三个方面：频域复用、正交调制和快速傅里叶变换（FFT）。
首先，OFDM通过频域复用原理实现多路复用。
它将高速数据流分成多个低速数据流，每个低速数据流被调制到不同的频率子载波上。
这样可以提高频谱利用率，降低频率间干扰。
这些子载波之间相互正交（即相互间隔一个整数倍的频率），不会相互干扰。
因此，OFDM可以同时传输多个低速数据流，实现高速数据传输。
其次，OFDM使用正交调制（也称为相位调制）为每个子载波进行调制。
正交调制是一种在不同的正弦波上改变相位来表示数字位的调制方法。
在OFDM系统中，每个子载波的相位可以表示一位二进制数据。
通过调整每个子载波的相位来表示不同的数字位，从而将低速数据流调制到不同的子载波上。
最后，OFDM使用快速傅里叶变换（FFT）来将时域信号转换为频域信号。
FFT是一种高效的算法，可以将复杂的时域信号转换为在频域上紧密分布的频域信号。
在OFDM系统中，将每个子载波的相位调制后的信号通过FFT转换为频域信号，并将它们合并成一个高速数据流进行传输。
接收端通过反向的快速傅里叶变换（IFFT）将频域信号转换回时域信号，并恢复每个子载波的调制信息，从而实现数据的解调和恢复。
OFDM的频域复用、正交调制和FFT等基本原理使得它具有许多优势。
首先，由于频谱复用，OFDM可以在有限的频带宽度上传输更多的数据，提高频谱利用率。
其次，正交调制和FFT的使用使得OFDM系统具有良好的抗多径衰落能力，可以有效地处理传输信道中的多径干扰。
此外，OFDM还具有抗干扰能力强、网络灵活性高等优点，被广泛应用于4GLTE、Wi-Fi、数字电视广播等通信领域。
OFDM技术原理
OFDM技术原理OFDM（Orthogonal Frequency Division Multiplexing）是一种多载波调制技术，它将一个高速数据流分成许多低速子载波流进行传输，每个子载波都与一个正交的载波进行调制。
OFDM技术在现代通信系统中广泛应用，特别是在无线通信和数字音视频广播领域。
OFDM技术的主要原理是利用正交载波，将原始数据流分成多个子载波，并通过将其组合传输来提高系统的可靠性和容量。
OFDM可以通过分配不重叠的子载波来提供更高的频谱利用率，因此可以在有限的频谱范围内传输更多的数据。
同时，OFDM通过将所有的子载波强度协调地分配在整个信道带宽上来减小频率选择性衰落和多径干扰的影响，从而提高系统的抗干扰能力和传输质量。
1.分割数据流：将原始数据流分割成多个较低速度的子载波流。
每个子载波都以不同的频率进行调制，子载波之间是正交的，即它们的波形在相互之间没有重叠。
2. 调制：将子载波流通过调制器进行调制，其中常用的调制方式包括QAM（Quadrature Amplitude Modulation）和PSK（Phase Shift Keying）等。
3.构建OFDM符号：将调制后的子载波流组合起来形成一个OFDM符号。
在一个OFDM符号中，每个子载波都占据了整个信道的一小部分带宽。
4.加载导频：为了在接收端进行频率和相位同步，OFDM符号中通常包含一些已知的导频序列。
这些导频序列在发送端与待传输的数据并行传输。
5.反向调制：在OFDM接收机中，对接收到的OFDM符号进行反向操作，包括提取子载波、解调、去除导频和恢复原始数据流等。
1.高频谱利用率：由于OFDM技术将整个信道带宽分成多个子载波进行传输，因此可以在较小的频谱范围内传输更多的数据，提高频谱利用率。
2.抗多径干扰：OFDM技术可以通过在频率域上为每个子载波分配适当的补偿来对抗多径干扰。
这使得OFDM系统具有优异的传输抗干扰能力，能够有效地抵御多径衰落、多普勒效应等信道问题。
ofdm基本原理
ofdm基本原理OFDM基本原理。
OFDM（Orthogonal Frequency Division Multiplexing）是一种多载波调制技术，它在无线通信系统中得到了广泛的应用。
它的基本原理是将高速数据流分成多个低速数据流，然后分别通过不同的载波进行传输。
在接收端，将这些低速数据流重新合并成高速数据流。
OFDM技术在抗多径衰落、抗频率选择性衰落、抗窄带干扰等方面具有很强的优势，因此被广泛应用于4G、5G等无线通信系统中。
OFDM技术的基本原理包括以下几个方面：1. 子载波间正交性。
在OFDM系统中，将高速数据流分成多个低速数据流后，每个低速数据流都分配给一个子载波进行传输。
为了避免不同子载波之间的干扰，要求这些子载波之间是正交的。
这意味着它们的频率间隔必须是整数倍的倒数，以确保它们在频域上不会相互干扰。
2. 载波间隔选择。
在OFDM系统中，选择合适的载波间隔对于系统性能至关重要。
合适的载波间隔可以有效地降低子载波之间的干扰，提高系统的容量和鲁棒性。
一般来说，载波间隔越大，系统的容量越大，但同时也会增加系统的复杂度。
3. 多径衰落的处理。
在无线通信系统中，由于信号在传播过程中会受到多径传播的影响，导致接收端收到的信号存在时延扩展和频率选择性衰落。
OFDM技术通过将高速数据流分成多个低速数据流并分别传输，可以有效地抵抗多径衰落的影响，提高系统的抗干扰能力。
4. 频谱利用效率高。
由于OFDM技术将高速数据流分成多个低速数据流并分别传输，因此可以充分利用频谱资源，提高系统的频谱利用效率。
这对于无线通信系统来说是非常重要的，特别是在频谱资源紧张的情况下。
5. 抗干扰能力强。
由于OFDM技术将高速数据流分成多个低速数据流并分别传输，因此可以在一定程度上抵抗窄带干扰。
这对于提高系统的抗干扰能力具有重要意义。
综上所述，OFDM技术通过将高速数据流分成多个低速数据流并分别传输，利用子载波间的正交性和合适的载波间隔，有效地处理多径衰落，提高频谱利用效率和抗干扰能力，因此在无线通信系统中得到了广泛的应用。
OFDM技术 原理
实际运用中，常采用IFFT/FFT代替IDFT/DFT进行调制，可 以显著降低运算复杂度。对于N非常大的OFDM，可进一步 用基-4IFFT算法来实施傅里叶变换。
• W1=60*250kHz=15MHz (<18MHz)
– QPSK with R=3/4 CC: n*2*R=120, n=80 – W2=80*250kHz=20MHz (>18MHz)
Signal Bandwidth
• Data bits in each OFDM symbol: 25Mbit / s 100bit
GI, Why?
• With out GI: ISI
OFDM1
OFDM2
OFDM1
OFDM2
GI(续)
为了最大限度的消除码间干扰，在每个符号之间插入保护间隔 (GI),只要保护间隔长度大于信道的最大时延就可以完全消除码 间干扰。这段保护间隔内可以不插任何信号，即为空白传输段。
GI
Data
GI
Data
优点4：高的频谱利用率
FDM
saving spectral
OFDM
Frequency Frequency
优点4：高的频谱利用率
• 传统的单载波系统：
假设M进制调制，单载波，符号周期为T
频带带宽： Bit传输速率：
W
2 T
2Rs
R Rs log 2 M
频谱利用率：
R W
1 2
log
2
M
bit / s / Hz
0 n NTs
OFDM基本原理
OFDM基本原理OFDM（正交分频多址）是一种多载波调制技术，常用于无线通信和数字广播领域。
它能够将高速数据流分成多个低速子流，并将这些子流调制到正交的子载波上发送，从而实现高效的数据传输和频谱利用。
OFDM的基本原理如下：1.频率分割：将高速数据流划分为多个低速子流。
这个过程可以通过将数据流分成不同的频率带来实现。
频率分割可以基于多路复用技术，使多个子流同时在不同的频带上传输。
2.子载波生成：OFDM使用正交的子载波传输数据。
在频率分割后，将每个频带进一步划分为多个正交的子载波，每个子载波的频带宽度较窄。
子载波之间的间隔是两个子载波的频域上正交，也就是说，其相互之间没有干扰。
3.符号调制：每个子载波都可以使用不同的调制方案，如PSK、QAM 等。
调制方案的选择取决于每个子载波的信噪比和传输速率需求。
每个子载波上传输的信息可以被认为是一个符号。
4.并行传输：不同的子载波可以并行传输，这意味着它们可以同时传输数据，而不会相互干扰。
这是因为OFDM中的子载波是正交的。
并行传输通过并行处理技术实现，可以显著提高数据传输率。
5.频谱利用：OFDM的一个主要优势是其高效的频谱利用。
由于子载波之间的正交性，它们可以更紧密地分布在信道中并占用更窄的频率带宽。
这种突发的频谱利用使得OFDM在无线通信环境中更具竞争力。
6.多径传播抗性：OFDM对多径传播（指信号通过不同路径到达接收器）有很好的抗性。
它能够通过改变不同子载波的相位和幅度，有效地抵消多径信号引起的码间干扰，提高信号的抗干扰性能。
总结起来，OFDM基于频率分割和子载波的正交性，将高速数据流划分为低速子流，并将这些子流调制到正交的子载波上进行并行传输。
OFDM通过并行处理和高频谱利用率实现了高效的数据传输和频谱利用，并具有对多径传播抗性的优势。
它被广泛应用于现代无线通信和数字广播系统中。
OFDM的基本原理
OFDM的基本原理正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）是一种用于无线通信的调制技术，它将数据流分成多个低速数据流，每个子流通过一个不同的正交子载波进行传输。
OFDM技术可以将高速数据流分成多个低速子载波进行传输，从而提高了系统的频谱效率和抗衰落性能。
1.将数据流分成多个低速子载波：OFDM将高速数据流分成多个低速子载波进行传输。
每个子载波的宽度远小于信道的相干带宽，因此可以采用低复杂度和低功耗的调制技术进行传输。
2.子载波之间正交：每个子载波的频谱宽度不重叠，并且它们之间正交（即相互垂直）。
这种正交关系可以使得子载波之间相互独立，减少了干扰。
3.增加保护间隔：为了防止子载波之间由于码间干扰引起的干扰，OFDM在每个子载波前后增加了保护间隔。
保护间隔的作用是避免子载波之间的干扰和多径效应带来的碰撞。
4.多径信道的抗干扰性：OFDM技术具有很好的抗多径干扰性能，因为每个子载波被设计成它们之间的符号传输时间迟延相互正交。
这使得OFDM系统能够充分利用频率选择性衰落信道中的频谱资源，减少了多普勒扩展和多址干扰。
5.调制和解调过程：OFDM采用复杂度较低的调制技术，例如正交调幅调制（QAM）或相位偏移键控（PSK）等。
OFDM解调器将接收到的信号划分为一系列不同的子载波，并对每个子载波进行正交解调。
然后，对所有子载波的解调结果进行合并，以重构原始的高速数据流。
6.误码率（BER）性能：OFDM技术通过使用前向纠错编码和自适应调制等技术来改善误码率性能。
这些技术可以在信道质量差的情况下保证高速数据传输的可靠性。
OFDM技术因其频谱效率高、抗多径衰落性能好和频谱资源可利用性高等优点，在无线通信中得到了广泛的应用。
例如，OFDM被应用于WLAN （无线局域网）、WiMAX（全球互操作性无线访问）和LTE（长期演进）等无线通信标准中。
OFDM系统基本原理及技术
OFDM系统基本原理及技术OFDM（Orthogonal Frequency Division Multiplexing）系统是一种常用的多载波调制技术，用于把高速数据流分割成多个低速子流进行并行传输。
本文将详细介绍OFDM系统的基本原理和技术。
一、基本原理1.子载波的正交性：OFDM通过将频谱分成多个相互正交的子载波来传输数据。
这些子载波在不同的频率上进行传输，彼此之间不会干扰。
在接收端，通过使用正交频分复用器对不同的子载波进行解调，可以将它们恢复成原始的数据。
2.前导序列：OFDM系统在传输数据之前，在每个子载波上插入了一组已知的前导序列作为标志。
接收端使用这些前导序列来估计信道的频率响应，并进行相应的补偿，以减少信道引起的失真。
3.低复杂度的等化：OFDM系统采用频域均衡来抑制多径效应带来的干扰。
接收端使用快速傅里叶变换（FFT）对接收到的信号进行频谱分析，并对每个子载波进行均衡。
由于各个子载波是正交的，可以并行地进行等化，大大降低了计算复杂度。
二、技术实现1.子载波设计：OFDM系统通过将频谱分成多个子载波来传输数据。
每个子载波的带宽与信道的传输带宽有关。
在系统设计中，需要确定每个子载波的带宽和数量，以及子载波之间的频率间隔等参数。
一般情况下，子载波的带宽相等，频率间隔正好等于子载波的带宽。
2.保护间隔插入：OFDM信号的传输受到多径效应的影响，因此在相邻OFDM符号之间插入一定的保护间隔是必要的。
保护间隔的长度需要根据信道延迟扩展的程度来确定。
3.调制方式：OFDM系统可以采用不同的调制方式，如二进制相移键控（BPSK）、四进制相移键控（QPSK）、八进制相移键控（8PSK）等。
调制方式的选择需要综合考虑系统的传输速率、误码率和功率效率等因素。
4.信道估计和均衡：OFDM系统需要对信道进行估计，并进行补偿以消除信道引起的失真。
常用的信道估计算法包括最小均方误差（MMSE）估计和最大似然估计（ML）等。
第六讲OFDM技术
第六讲OFDM技术OFDM技术，即正交频分复用技术，是一种先进的数字通信技术，广泛应用于无线通信、广播电视等领域。
OFDM技术通过将高速数据流分割成多个低速子流，并将这些子流并行传输，从而有效提高了频谱利用率和传输速率。
OFDM技术的原理是将信道分成多个正交的子信道，每个子信道输一个子载波。
这些子载波相互正交，即它们在频率上相互独立，不会产生干扰。
通过这种方式，OFDM技术可以在同一频段内同时传输多个子载波，从而实现高速数据传输。
OFDM技术的优点在于其抗干扰能力强，能够在复杂的无线信道环境中稳定传输。
同时，OFDM技术还具有频谱利用率高、传输速率快等优点，能够满足现代通信对高速传输的需求。
1. 子载波的选择：OFDM技术中，子载波的选择对系统的性能有着重要影响。
选择合适的子载波，可以最大程度地提高系统的频谱利用率和传输速率。
2. 信道编码与调制：为了提高传输的可靠性，OFDM技术中通常采用信道编码和调制技术。
信道编码可以提高数据传输的纠错能力，而调制技术则可以提高频谱利用率。
3. 同步与定时：OFDM技术中，同步与定时问题至关重要。
同步问题涉及到子载波之间的时间对齐，而定时问题则涉及到子载波之间的频率对齐。
解决好同步与定时问题，可以保证OFDM系统的稳定传输。
4. 信道估计与均衡：OFDM技术中，信道估计与均衡是保证传输质量的关键。
通过信道估计，我们可以了解信道的特性，从而采取相应的措施进行信道均衡，提高传输质量。
5. 信号检测与解调：OFDM技术中，信号检测与解调是接收端的关键环节。
通过信号检测，我们可以从接收到的信号中恢复出原始数据，而解调技术则用于将原始数据转换成数字信号。
OFDM技术是一种先进的数字通信技术，具有广泛的应用前景。
通过深入研究和应用OFDM技术，我们可以为现代通信提供更高效、更可靠的解决方案。
OFDM技术的应用已经渗透到我们生活的方方面面，从无线局域网到4G、5G移动通信，再到数字电视广播，OFDM技术都在其中发挥着重要作用。
OFDM知识点总结
OFDM知识点总结一、基本原理1. OFDM的基本原理OFDM技术将高速数据流通过将其分成多个低速数据流并利用多个子载波进行传输，这样可以减少每个子载波的速率，从而降低了单个子载波的频谱需求，提高了信道利用效率。
同时，因为每个子载波可以根据其波特征进行正交分割，所以在传输过程中不会相互干扰，这样就提高了系统的抗干扰能力。
2. 窄带OFDM与宽带OFDM窄带OFDM是指在每个子载波上传输的数据率较低，因此其带宽也比较窄。
而宽带OFDM则是通过增加子载波数量来提高系统的传输速率，从而增加了系统的带宽。
3. FFT（快速傅里叶变换）在OFDM系统中，需要使用FFT算法将时域信号转换为频域信号，以便进行多载波调制。
通过FFT算法可以将高速数据流分成多个低速数据流，并且对每个子载波进行调制。
二、多径效应1. 多径传输通道在无线通信中，信号在传输过程中会经历多个路径传输，这些路径长度不同，导致信号在接收端出现时延、频率偏移等问题，称为多径效应。
在OFDM系统中，多径效应会导致频谱展宽、码间干扰等问题，影响系统的性能。
2. 多径信道估计为了解决多径效应对系统性能的影响，OFDM系统需要进行多径信道估计，即根据接收到的信号来估计在不同路径上的时延、幅度和相位等参数，从而对接收到的信号进行补偿。
三、资源分配1. 频率资源分配在宽带通信系统中，频谱资源是非常宝贵的，因此需要合理分配给不同用户或者应用。
在OFDM系统中，可以采用动态频谱分配的方式，根据用户的需求和系统的负荷情况来动态分配子载波的频谱资源。
2. 功率资源分配除了频率资源外，功率资源也需要进行合理的分配。
在OFDM系统中，可以通过改变子载波的功率来调整系统的传输功率分布，从而实现对系统性能的优化。
四、调制方案1. 常用调制方案OFDM系统中常用的调制方案包括BPSK、QPSK、16QAM、64QAM等。
在选择调制方案时，需要考虑系统的传输速率、信噪比、功耗等因素。
ofdm载波频偏产生的原理
ofdm载波频偏产生的原理
OFDM（正交频分复用）技术是一种将数据流分成多个较窄的子载波并将它们以并行方式传输的技术。
OFDM载波频偏是由于发送端和接收端之间的时钟不完全同步所导致的。
在OFDM系统中，发送端和接收端都有各自的时钟，并且它们之间的差异会导致子载波的相位偏移。
这意味着接收端可能在它所接收的子载波上观察到不同的频率，即接收端看到的载波频率与发送端的载波频率存在偏差。
OFDM载波频偏的产生原理是如下的：
1. 发送端和接收端的时钟不同步：发送端和接收端拥有各自的时钟，由于时钟信号的稳定性限制，两者之间的时钟可能有微小的差异。
2. 多径传播引起的多普勒效应：当信号从发送端传播到接收端时，被其他物体或介质反射、散射、折射等而引起的信号多径效应，会导致信号频谱发生扩展和频偏。
多径效应可以引起不同频率成分到达接收端的时间不同，从而产生载波频偏。
3. 信道中的频率 selective fading 效应：信道中的频率选择性衰落（fading）效应是指信道对不同频率的成分具有不同传输效果，会导致不同频率成分的衰落比例不同，进而引起频率偏移现象。
这些因素的综合作用会导致OFDM系统中的载波频偏现象。
为了解决这个问题，通常采用载波频偏估计与补偿技术，通过对接收到的OFDM信号的载波频偏进行估计和补偿，使接收端能够正确恢复发送端的数据。
这种方法可以在一定程度上减小或消除载波频偏的影响，提高系统性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OFDM技术的基本原理1
OFDM技术的基本原理
在传统的多载波通信系统中，整个系统频带被划分为若干个互相分离的子信道(载波)。
载波之间有一定的保护间隔，接收端通过滤波器把各个子信道分离之后接收所需信息。
这样虽然可以避免不同信道互相干扰，但却以牺牲频率利用率为代价。
而且当子信道数量很大的时候，大量分离各子信道信号的滤波器的设置就成了几乎不可能的事情。
上个世纪中期，人们提出了频带混叠的多载波通信方案，选择相互之间正交的载波频率作子载波，也就是我们所说的OFDM。
这种“正交”表示的是载波频率间精确的数学关系。
按照这种设想，OFDM既能充分利用信道带宽，也可以避免使用高速均衡和抗突发噪声差错。
OFDM是一种特殊的多载波通信方案，单个用户的信息流被串/并变换为多个低速率码流，每个码流都用一个子载波发送。
OFDM不用带通滤波器来分隔子载波，而是通过快速傅立叶变换(FFT)来选用那些即便混叠也能够保持正交的波形。
OFDM是一种无线环境下的高速传输技术。
无线信道的频率响应曲线大多是非平坦的，而OFDM技术的主要思想就是在频域内将给定信道分成许多正交子信道，在每个子信道上使用一个子载波进行调制，并且各子载波并行传输。
这样，尽管总的信道是非平坦的，具有频率选择性，但是每个子信道是相对平坦的，在每个子信道上进行的是窄带传输，信号带宽小于信道的相应带宽，因此就可以大大消除信号波形间的干扰。
由于在OFDM系统中各个子信道的载波相互正交，它们的频谱是相互重叠的，这样不但减小了子载波间的相互干扰，同时又提高了频谱利用率。
OFDM技术的推出其实是为了提高载波的频谱利用率，或者是为了改进对多载波的调制，它的特点是各子载波相互正交，使扩频调制后的频谱可以相互重叠，从而
减小了子载波间的相互干扰。
在对每个载波完成调制以后，为了增加数据的吞吐量、提高数据传输的速度，它又采用了一种叫作HomePlug的处理技术，来对所有将要被发送数据信号位的载波进行合并处理，把众多的单个信号合并成一个独立的传输信号进行发送。
另外OFDM之所以备受关注，其中一条重要的原因是它可以利用离散傅立叶反变换/离散傅立叶变换(IDFT/DFT)代替多载波调制和解调。
OFDM尽管还是一种频分复用(FDM)，但已完全不同于过去的FDM。
OFDM的接收机实际上是通过FFT实现的一组解调器。
它将不同载波搬移至零频，然后在一个码元周期内积分，其他载波信号由于与所积分的信号正交，因此不会对信息的提取产生影响。
OFDM的数据传输速率也与子载波的数量有关。
OFDM每个载波所使用的调制方法可以不同。
各个载波能够根据信道状况的不同选择不同的调制方式，比如BPSK、QPSK、8PSK、16QAM、64QAM等等，以频谱利用率和误码率之间的最佳平衡为原则。
我们通过选择满足一定误码率的最佳调制方式就可以获得最大频谱效率。
无线多径信道的频率选择性衰落会使接收信号功率大幅下降，经常会达到30dB之多，信噪比也随之大幅下降。
为了提高频谱利用率，应该使用与信噪比相匹配的调制方式。
可靠性是通信系统正常运行的基本考核指标，所以很多通信系统都倾向于选择BPSK或QPSK调制，以确保在信道最坏条件下的信噪比要求，但是这两种调制方式的频谱效率很低。
OFDM技术使用了自适应调制，根据信道条件的好坏来选择不同的调制方式。
比如在终端靠近基站时，信道条件一般会比较好，调制方式就可以由BPSK(频谱效率1bit/s/Hz)转化成16QAM,64QAM(频谱效率4,6bit/s/Hz)，整个系统的频谱利用率就会得到大幅度的提高。
自适应调制能够扩大系统容量，但它要求信号必须包含一定的开销比特，以告知接收端发射信号所应采用的调制方式。
终端还要定期更新调制信息，这也会增加更多的开销比特。
OFDM还采用了功率控制和自适应调制相协调工作方式。
信道好的时候，发射功率不变，可以增强调制方式(如64QAM)，或者在低调制方式(如QPSK)时降低发射功率。
功率控制与自适应调制要取得平衡。
也就是说对于一个发射台，如果它有良好的信道，在发送功率保持不变的情况下，可使用较高的调制方案如64QAM;如果功率减小，调制方案也就可以相应降低，使用QPSK方式等。
自适应调制要求系统必须对信道的性能有及时和精确的了解，如果在差的信道上使用较强的调制方式，那么就会产生很高的误码率，影响系统的可用性。
OFDM 系统可以用导频信号或参考码字来测试信道的好坏。
发送一个已知数据的码字，测出每条信道的信噪比，根据这个信噪比来确定最适合的调制方式。
---------------
OFDM码元由子载波构成，子载波的数目决定了FFT的点数，有三种类型的子载波:
1、数据子载波:用来数据传输。
2、导频子载波:用于信道估计等。
3、空子载波: 不用于传输，只用于保护频带和DC子载波。
系统的带宽取决于各个国家的具体规定，带宽可以是1.75MHz的整数倍，或者6、10、15、20MHz等。
另外，对于保护时间与有效时间的比值，可以在1/4、
1/8、1/16和1/32中选取，这样在不同的多径时延扩展环境下，可以选取不同的保护时间，在抵抗多径衰落特性和高传输效率之间取得平衡。
保护时间Tg最大达到6.4 μs，可以应用于室外环境。
表1给出了工作带宽10MHz情况下256子载波OFDM中的参数。
在OFDMA方式中，FFT点数为2048，除去DC和保护子载波，剩下的为有效子载波。
这些有效子载波分为多个子载波子集，每个子集称为子信道(subchannel)。
在下行链路(DL)中,一个子信道可能会对应不同的接收端，而在上行链路(UL)中，一个发送端可以占用一个或多个子信道。
有效子载波分为固定位置的导频，不定位置的导频及数据子信道。
固定位
置的导频子载波的位置保持不变，它们的位置编号属于基本固定导频集。
不定位置导频在码元中的位置每隔4个码元变换一次。
在分配了导频子信道后，剩下的有用的子载波是数据子载波。
因为不定位置的导频子载波在每个码元中中的位置变化，每4个码元重复一次，因此数据子载波的位置也相应发生变化。
