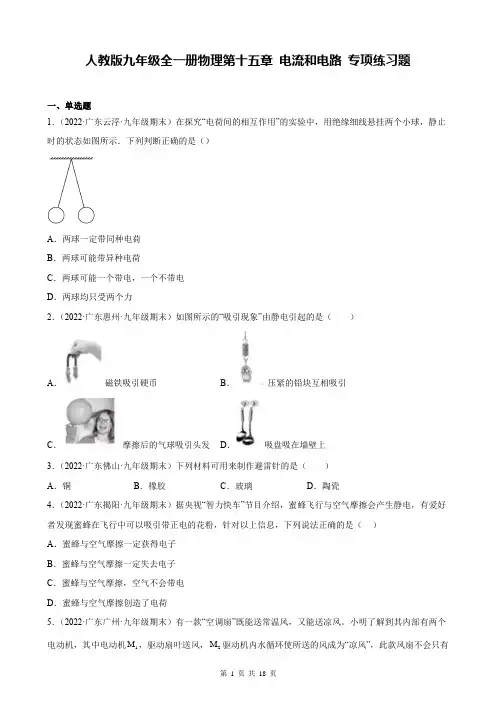

人教版九年级全一册物理第十五章 电流和电路 专项练习题(含答案解析)
第 1 页 共 18 页人教版九年级全一册物理第十五章 电流和电路 专项练习题一、单选题1．（2022·广东云浮·九年级期末）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示．下列判断正确的是（）A ．两球一定带同种电荷B ．两球可能带异种电荷C ．两球可能一个带电，一个不带电D ．两球均只受两个力2．（2022·广东惠州·九年级期末）如图所示的“吸引现象”由静电引起的是（ ）A ．磁铁吸引硬币B ．压紧的铅块互相吸引C ．摩擦后的气球吸引头发D ．吸盘吸在墙壁上3．（2022·广东佛山·九年级期末）下列材料可用来制作避雷针的是（ ）A ．铜B ．橡胶C ．玻璃D ．陶瓷4．（2022·广东揭阳·九年级期末）据央视“智力快车”节目介绍，蜜蜂飞行与空气摩擦会产生静电，有爱好者发现蜜蜂在飞行中可以吸引带正电的花粉，针对以上信息，下列说法正确的是（ ）A ．蜜蜂与空气摩擦一定获得电子B ．蜜蜂与空气摩擦一定失去电子C ．蜜蜂与空气摩擦，空气不会带电D ．蜜蜂与空气摩擦创造了电荷5．（2022·广东广州·九年级期末）有一款“空调扇”既能送常温风，又能送凉风。
小明了解到其内部有两个电动机，其中电动机1M ，驱动扇叶送风，2M 驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有第 2 页 共 18 页水循环而不送风。
小明设计的电路图，符合要求的是( )A ．B ．C ．D ．6．（2022·广东东莞·九年级期末）小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L 1亮，灯L 2不亮，电流表和电压表均有示数。
则故障原因可能是（ ）A ．L 1断路B ．L 1短路C ．L 2断路D ．L 2短路7．（2022·广东湛江·九年级期末）某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（ ）A ．丝绸与玻璃棒摩擦过程中，丝绸由于失去电子带正电B ．丝绸与玻璃棒摩擦过程中创造出了新电荷C ．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔上D ．金属箔片张开的瞬间，产生的电流方向是从玻璃棒流向金属箔8．（2022·广东潮州·九年级期末）“快递100米”智能快递柜是针对电子商务和快递行业开发的一套速运自助服务系统，它通过手机扫码使开关S 1闭合，也可通过输入密码使开关S 2闭合，启动柜门（电动机）完成取件。

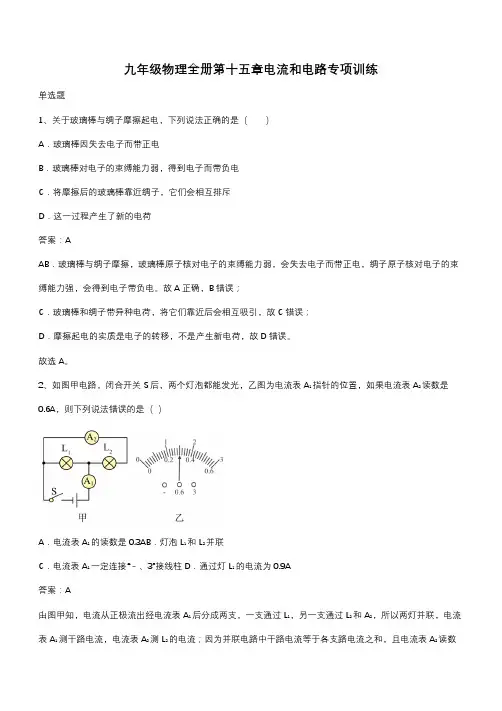

九年级物理全册第十五章电流和电路专项训练(带答案)
九年级物理全册第十五章电流和电路专项训练单选题1、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷答案：AAB．玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。
故A正确，B错误；C．玻璃棒和绸子带异种电荷，将它们靠近后会相互吸引，故C错误；D．摩擦起电的实质是电子的转移，不是产生新电荷，故D错误。
故选A。
2、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．电流表A1的读数是0.3AB．灯泡L1和L2并联C．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A答案：A由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A；由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，通过L1的电流为I1=I﹣I2=1.5A﹣0.6A=0.9A综上所述，A错误，符合题意；BCD正确，不符合题意。
故选A。
3、如图所示，舞台上有一个“静电球”，当女孩触摸“静电球”时，关于这个现象，下列说法正确的是（）A．头发与静电球带的是异种电荷B．“飞”起来的头发上产生了电荷C．“飞”起来的头发带的是同种电荷D．头发“飞”起来是由于静电球的吸引答案：C人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，人的头发上也会带上与静电球同种电荷的电，因同种电荷相互排斥，因此头发会飞起来。
故ABD错误，C正确。
故选C。
4、在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。
人教版初中物理九年级全一册第十五章 《电流和电路》测试题(含答案)
第十五章《电流和电路》测试题一、单选题(每小题只有一个正确答案)1.如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）A． B． C． D．2.在探究“并联电路干路电流与各支路电流关系”的实验中，关于实验次数和每次实验改变的量，下列说法正确的是（）A．至少做六次实验，改变的是支路电流值B．至少做六次实验，改变的是干路电流值C．做三次实验，改变的是两个电阻的阻值D．做三次实验，改变的是两个电阻的比值3.某学校地下车库有南北两个进出口，每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全，下列电路图中，符合要求的是（）A． B． C． D．4.现在控制楼道照明灯的开关大多采用延时开关，即开关闭合2min后会自动断开．同时延时开关板上还配有电阻很大、功率很小的红色指示灯，让上、下楼者能在黑暗中判定出开关的位置．而且这种指示灯，在开关闭合、照明灯发光时会自动熄灭，在开关断开、照明灯熄灭时又会自动发光而指示开关的位置．如图所示的两个电路中（）A．只有甲电路能起这种作用B．只有乙电路能起这种作用C．两个电路都能起这种作用，但甲电路更合理些D．两个电路都能起这种作用，但乙电路更合理些5.下面的说法中正确的是（）A．电流表的量程就是它的测量范围B．使用电流表时，选用的量程越大越好C．无法确定电流表量程时，选用最小量程的接线柱试触D．如果选用较大的量程，可以将电流表直接接在电源的两极6.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作，S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通．安全带指示灯点亮，提醒他系安全带，系上安全带后（即将安全带的插头插入联结插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭，图中的电路设计符合要求的是（）A．B．C．D．7.九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A． B． C．D．8.关于原子的核式结构模型,下列说法正确的是（）A．汤姆生首先提出并建立了原子的核式结构模型B．原子核是由带正电的质子和带负电的中子组成C．原子核的体积很小, 密度也很小D．质子和中子可分为更小的微粒夸克9.如图所示，电流表A所测的电流是（）A．通过L1上的电流 B．通过L2的电流 C．通过干路的电流 D．都有可能10.在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机C．洗衣机、收录机、开关 D．电源插座、电线、空调器11.小文同学在电学探究实验时发现电路中三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，她认为这三盏灯的连接（）A．串联 B．并联 C．串联或并联 D．都不可能12.如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）A．a处 B．b处 C．c处 D．d处二、多选题(每小题至少有两个正确答案)13. 关于电流表的使用，下列说法正确的是（）A．使用电流表前应检查指针是否指零B．若有两个量程，一般先用小量程试触C．接入电路时，应使电流从正接线柱流入，从负接线柱流出D．不允许将电流表正负接线柱直接接到电源两极14. 如图所示的电路，下列判断正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2并联B．闭合开关S2，断开开关S1、S3时，灯L1、L2串联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路15. 小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会变暗16. 用一个电源，一电铃，一个小灯泡，两个开关和若干导线组成电路，当有电流通过灯、铃时，灯就亮，铃就响．要求：只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响，则开关都断开时可能出现的情况是（）A．铃响灯不亮 B．铃不响灯亮 C．铃响灯也亮 D．铃不响灯也不亮17. 在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（）A．两个灯泡中的电流相同，都等于0.27安B．无论断开S1或S2，电流表的读数都是0.54安C．无论断开S1或S2，电流表的读数都是0.27安D．电流表的读数是干路电流，大小等于L1、L2电流之和18. 用餐巾纸摩擦一根可以绕铁支架自由转动的吸管A，使吸管A带上负电，现用一物体B靠近吸管带电的一端，如图所示，下列说法正确的是（）A．如果发现它们互相排斥，则说明物体B一定带电B．如果发现它们相互吸引，则说明物体B一定带电C．吸管带负电是因为失去了电子D．吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体19. 下列说法中正确的是（）A．导体能导电说明导体内部有多余的电子B．绝缘体不能导电是因为它不能带上电荷C．直接用手拿着金属棒与毛皮摩擦时，金属棒不会带电D．通常情况下，塑料、玻璃、石蜡、空气都是绝缘体三、实验题20.某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如图甲所示的电路．（1）该同学完成电路连接后，在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是 ______ ．（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他可以采取的措施是 ______ ．（3）排除一切故障后，该同学闭合开关，电流表A、A2的示数如图乙所示，则：①灯L1中的电流为 ______ A；②灯L2中的电流为 ______ A．（4）在某次操作中，当该同学闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？（说出两条）① ______ ；② ______ ．21.小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．（1）画出你设计的电路图．（2）扼要写出你的操作步骤．22.在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是： ______ ．（2）针对上述现象，该电路存在的问题是：① ______ ；② ______ ．（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）（4）在图乙虚线框中画出改正后的电路图．参考答案1.C2.D3.B4.C5.A6.C7.C8.D9.B10.B11.C12.B13.ACD14.ABD15.CD16.CD17.ACD18.AD19.CD20.（1）在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是电流表没有调零；（2）当闭合开关时，电流表A的指针向右偏转，超过了右边最大刻度值，说明该电流表的量程过小，故需换接大量程；（3）电流表A2测的是灯泡L2的电流，电流表A1测的是干路电流，所以电流表A2的量程是0～0.6A，电流表A1的量程是0～3A，所以电流表A1的示数是1A，电流表A2的示数是0.46A，电流表A2测的是灯泡L2的电流，所以通过灯L2中的电流是0.46A；通过灯L1中的电流为1A-0.46A=0.54A；（4）电流表的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样，原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同；21.（1）实验电路如图所示；（2）实验步骤：①根据电路图连接好电路；②闭合开关S，读出电流表的示数I a；③将电流表分别接在b、c处，读出电流表示数I b、I c；④比较I a、I b、I c的大小，得出结论．22.（1）灯泡L1不发光，L2发光；（2）L1被短路；电流表A2的正负接线柱接反；（3）实物电路图如下图所示；（4）电路图如下图所示．。
初中物理九年级全册第十五章《电流与电路》测试卷(包含答案解析)
一、选择题1．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开2．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源3．关于生活中的一些电路连接，下列判断不正确的是（）A．教室里的日光灯与控制它的开关是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的4．生活中的一些现象与微观解释正确的是（）A．腌制咸鸭蛋，盐分子能进入蛋中，说明盐分子在不停地做无规则运动B．摩擦起电创造出正、负电荷C．固体很难被压缩，说明固体分子间没有间隙D．一个带正电的物体吸引轻小物体，则轻小物体一定带负电5．如图甲所示，验电器A带正电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，如图乙所示。
以下说法正确的是（）A．正电荷沿金属棒从A移动到B B．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到B D．自由电子沿金属棒从B移动到A6．关于电流的说法，正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷同时向相反方向定向运动不形成电流C．金属导体中，自由电子定向移动的方向就是电流的方向D．正电荷定向移动的方向规定为电流的方向7．生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是（）A．气体压缩到一定程度后，难以再压缩，说明分子在不停地做无规则运动B．冰熔化成水的过程中，温度不变，说明只有做功才能改变物体的内能C．内燃机可以作为汽车的动力机械，说明可以利用内能做功D．用带电棒接触验电器的金属球，两片金属箔张开一定角度，说明带电棒带正电8．某智能锁需通过“密码 指纹”两次识别成功才能开锁，第一次密码识别成功时仅有1S闭S才闭合，开锁成功。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．甲、乙、丙三个轻质带电泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，已知丙球带正电，则下列判断正确的是（ ）A ．甲球带正电，乙球一定带负电B ．甲球带负电，乙球可能不带电C ．甲球带正电，乙球可能不带电D ．甲球带负电，乙球一定带正电2．电路创新设计可以给我们带来很多好处，比如合江的新型电动公交车。
新型电动公共汽车的动力来源于电动机，它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（ ）A ．B ．C ．D ．3．如图所示，某电子元件的一个节点（分支点）O 处共有三条线路，其中125mA,9mA I I ==。
以下电流中，可能为I 3大小的是（ ）A ．5mAB ．9mAC ．14mAD ．0mA4．冬奥会火炬外壳在1000 ℃的温度下不会起泡、开裂、轻盈、坚固，与该材料无关的（ ）A．导电性好B．硬度大C．耐高温D．密度小5．如图是我国自主生产的某品牌智能汽车和发动机结构简图，展现了“中国智造”的科技风采。
下列说法正确的是（）A．汽车的发动机为汽油机B．该内燃机压缩冲程中内能转化为机械能C．汽车行驶过程中能与空气摩擦创造电荷D．汽车发动机的做功冲程使汽车获得动力6．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。
再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移7．下列说法中正确的是（）A．在分子、原子核和质子这些微观粒子中，空间尺度最小的是原子核B．与橡胶、塑料这些材料相比，铁更容易导热C．与陶瓷、铜这些材料相比，硅更容易导电D．人类最早发明的热机是内燃机8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。
关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。
下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。
九年级物理全册第十五章电流和电路典型例题(带答案)
九年级物理全册第十五章电流和电路典型例题单选题1、如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。
下列能证明乙带电且甲、乙带异种电荷的现象是（）A．B．C．D．答案：DA．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不带电，故A不符合题意；B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合题意；C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C不符合题意；D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以甲、乙带异种电荷，故D符合题意。
故选D。
2、如图所示中关于静电现象，说法正确的是（）A．如图所示验电器是利用了同种电荷相互排斥的原理B．如图所示丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电C．如图所示头发竖起是因为同种电荷相互吸引D．如图所示细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷答案：AA．验电器的两个金属箔由于带同种电荷而张开，是根据同种电荷相互排斥的原理制成的，故A正确；B．用丝绸摩擦玻璃棒时，玻璃棒失去电子带正电，丝绸获得电子带负电，故B错误；C．头发竖起是因为头发带上了同种电荷，同种电荷相互排斥，故C错误；D．细线悬挂的轻质泡沫塑料小球相互吸引，可能是由于异种电荷相互吸引，两小球带有异种电荷；也可能是由于带电体可以吸引轻小物体，一个带电，另一个不带电，故D错误。
故选A。
3、如图所示是一位同学连接的电路。
闭合开关后，下列对各元件状况的判断正确的是（）A．灯L1不亮B．灯L2不亮C．电流表无示数D．电池也被烧坏答案：A由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。
所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
4、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。
初中物理九年级全册第十五章《电流与电路》测试(含答案解析)
一、选择题1．以下说法正确的是（）A．正常人体温度约为36.5度B．密度与该物体的形状、体积、质量、温度无关C．向水里加入食盐后混合物密度变小D．玻璃在某些条件下可以变成导体2．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。
该手电筒的工作电路图是（）A．B．C．D．3．两个相同的验电器A和B，A带正电，B不带电，手持金属棒的绝缘柄用金属棒把A、B连接起来，如图所示，则（）A．电流从A流向B B．电流从B流向AC．自由电子从A流向B D．正电荷从A流向B4．如图所示，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（）A．1L可能变亮B．1L可能熄灭C．2L可能断路D．2L可能短路5．如图所示电路，电源电压恒定，各元件位置不变。
下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联，电流表A1可测出通过灯L1的电流B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出L2两端电压，不能测出L1两端电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作6．下列操作能使图中的小灯泡1L和2L组成串联电路的是（）A．闭合开关1S、2S和3S B．只闭合开关1S和2SC．只闭合开关2S和3S D．只闭合开关3S7．下列家用电器中，主要利用电流热效应工作的是（）A．电风扇B．平板电脑C．电热水壶D．电视机8．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A9．如图所示，电源电压保持不变，当1S 闭合，2S 接1时，小灯泡正常发光（忽略温度对灯泡电阻的影响）。
当2S 由1接到2时，下列说法正确的是（ ）A ．电流表示数变大，小灯泡正常发光B ．电压表示数不变，小灯泡发光变暗C ．电压表示数与电流表示数乘积变大D ．电压表示数与电流表示数比值变大 10．如图所示的电路中，闭合S ，当开关S 1从闭合到断开后，下列说法中正确的是（ ）A ．A 1示数不变B ．A 2示数不变C ．灯泡L 1变亮D ．灯泡L 2变亮 11．下列说法正确的是（ ）A ．自由电子定向移动会形成电流B ．导体能够导电是因为导体内有大量的自由电子C ．规定负电荷定向移动的方向为电流的方向D ．摩擦起电的过程中创造了电荷12．为保证司乘人员的安全，轿车上设有安全带未系提示系统。
人教版九年级物理全册 第十五章 电流和电路 练习题(含答案)
人教版九年级物理全册第十五章电流和电路一、单选题1.为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起．图所示的电路图中符合这一情况的是（）A. B. C. 、 D.2.某学校保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会亮，表明门都关上了.下图中符合要求的电路图是( )A. B.C. D.3.现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A. 两个小球带负电，一个小球带正电B. 两个小球带正电，一个小球带负电C. 一个小球带正电，一个小球带负电，一个小球不带电D. 一个小球带电，两个小球不带电4.绝缘体是这样一种物质（）A. 没有电荷B. 没有电子C. 几乎没有自由电荷D. 没有正电荷5.图中，能正确测量通过灯L1电流的电路是（）A. B.C. D.6.如右下图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。
当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A. L1变亮，电流表示数变小；B. L1亮度不变，电流表示数变小；C. L1变亮，电流表示数不变；D. L1亮度不变，电流表示数不变。
7.如图所示的电路中，闭合S，当开关S1从断开到闭合的过程中，下列说法中正确的是（）A. 电流表A1示数变大B. 电流表A示数变大C. L1的亮度变亮D. 电路的总电阻变大8.用一个电源，一个开关，两块电流表，两只灯泡组成如图所示的4个不同的电路，其中A1表能正确并直接测量灯L1电流的是（）A. B. C. D.二、填空题9.十字路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，根据你对交通指示灯的了解可以推断红灯、黄灯、绿灯是连接的：马路上的路灯有一个不亮，其他的仍然发光，它们之间是连接的（均选填“串联”或“并联”）．10.人们在研究现象时，认识到自然界只存在两种电荷，它是和．11.摩擦起电的原因是从一个物体转移到另一个物体，用丝绸摩擦过的玻璃棒，玻璃棒带电．三、实验探究题12.【探究名称】探究并联电路中的电流关系（1）【提出问题】如图所示的并联电路中，流过A，B，C各处的电流之间可能有什么关系？①按如图所示的电路图连接实物电路；②把电流表分别接到电路中的A，B，C处，测出他们的电流，填入表；③为了防止个别偶然因素的影响，可以采取的做法是（________）A改变电流表的量程重做实验B 改变一个支路的灯泡重做实验（2）【分析与论证】①在拆接电路时，开关必须________；②上面设计的表格中存在的不足之处是________③可以得出的结论：并联电路中，干路电流等于________．13.如图是“探究串联电路的电流规律”的实验电路图（1）实验中，选择两个小灯泡的规格最好是（选填“相同”或“不同”）（2）连接电路时开关要，连好后检查电路是否连接正确，闭合开关前要进行 .（3）上表是某位同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是造成错误的原因可能是 .（4）改正错误后得到串联电路的电流规律是 .（5）你认为这个实验的设计中的问题是 .14.如图所示是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格应该是 1 的（填“相同”或“不相同”）．（2）下表是某同学实验中的一组数据：指出表格所记录的数据中，明显错误的数值是 1 A，造成错误的原因是以下选项中的 2 ．A．分度值搞错了B．正负接线柱搞反了C．用小量程测，读大量程 D．用大量程测，读小量程（3）当用电流表测出A、B、C三点的电流并记录数据后，下一步应该做的是．A.整理器材，结束实验B.换不同规格的小灯泡再测几组电流值C.分析数据，得出结论D.换电流表的另一量程再测一组电流值（4）实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是．A.通过两个灯泡的电流大小不同B.发光微弱的灯泡的灯丝断了C.灯泡的规格不同D.发光微弱的灯泡被短路．15.在“探究并联电路中电流关系”实验中：（1）小明想测量通过灯泡L1的电流，连接的电路如图中所示，其中有一根导线按错了，请你将错误的线打“×”，并画出正确的连线。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带参考答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列每个家用电器正常工作时的电流约为5A的是（）A．微波炉B．手机C．日光灯管D．电视机2．小蜀对随身携带的搅拌杯进行探究，发现搅拌杯依靠的是电动机工作来实现的，当杯内装有液体时（开关S1闭合），显示工作灯发光，当按下搅拌键时（开关S2闭合），电动机开始工作。
如图所示，最符合搅拌杯工作原理的电路是（）A．B．C．D．3．玩具警车的简化电路如图所示，以下说法中正确的是（）A．开关S₁控制整个电路B．电动机与小灯泡工作时互不影响C．开关S₁控制整个电路D．开关S₁、S₁都闭合时电动机与小灯泡是串联的4．如图所示，甲、乙均为理想电表，当开关S 闭合后灯1L 、2L 都能发光，下列说法中正确的是（ ）A ．灯1L 、2L 是串联在电路中的B ．甲一定是电流表，乙一定是电压表C ．当2L 短路时1L 仍能发光D ．甲、乙可以都是电流表5．用丝绸摩擦过的带正电的玻璃棒去靠近甲、乙两个轻小物体。
结果甲被排斥，乙被吸引。
下列说法正确的是（ ）A ．摩擦过程中玻璃棒获得了正电荷B ．甲、乙一定带异种电荷C ．甲一定带正电荷D ．乙一定带负电荷6．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L l 电流为0.2A ，通过灯泡L 2的电流为0.2A ，由此可判断两只灯泡的连接方式是（ ）A ．一定是串联B ．一定是并联C ．可能是串联也可能是并联D ．以上说法都不对7．如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。
下列有关两球带电情况说法正确的是（ ）A ．若甲带正电，则乙一定带负电B ．若甲带正电，则乙可能带负电C ．若甲带正电，则乙可能带正电D ．若甲不带电，则乙可能不带电8．如图所示：用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上。
人教版初中物理九年级全一册第十五章 《电流和电路》测试题(含答案)
A．小强擦电风扇时发现叶片下表面有很多灰尘，可能是风扇在转动时与空气摩擦而带静电所吸引的
B．打开香水瓶盖后，能闻到香味，说明分子在永不停息的运动
C．小红向地面上泼水时，盆虽然留在手中，但是水却由于惯性而“飞”了出去
D．小丽尽全力搬一块大石头，虽然没有搬动，但是她也对石头做了功
A．吸管带的是正电B．吸管在摩擦中失去电子而带负电
C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷
2．在“电流表测电流”的实验中，某同学接成如图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L1的电流为（ ）
A．1.44A B．0.36A C．1.8A D．2.16A
四、计算题
23．如图所示，通过L1与L2的电流之比是3：5，求A1与A2两电流表示数比为多少？
24．如图甲所示，是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置如图乙所示．求：
（1）电流表A1和A2示数；
（2）干路电流；
（3）通过灯泡L1的电流．
参考答案
1．C2．A3．C4．B5．A 6．C7．D8．D9．B10．C11．D 12．C13．C 14．B 15．CD 16．BC17．ABC18．ACD19．ABC20．BC
20．如图所示,下列分析正确的是（ ）
A．只闭合S1时,L2发光、L1不发光,A2测L2电流
B．只闭合S1时,L1发光、L2不发光,A1测L1电流
C．闭合S1、S2时,L1、L2并联,A2测L2电流
D．闭合S1、S2时,L1、L2串联,A1、A2示数相等
三、实验题
21．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带有参考答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．通常情况下，下列几组材料都是导体的是（ ）A ．铁、陶瓷B ．石墨、水银C ．塑料、橡胶D ．人体、玻璃2．如图所示电路，闭合开关1S 和2S ，小灯泡1L 和2L 均正常发光，两电表都有示数。
下列判断正确的是（ ）A ．电流表1A 只测量灯2L 的电流B ．电流表2A 的示数比1A 的大C ．灯2L 被断路时灯1L 也不工作D ．仅断开2S 时两电表示数相同3．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，两金属箔片张开一定角度。
下列有关说法中正确的是（ ）A ．橡胶棒束缚电子本领强，得电子，带正电荷B ．验电器中电子移动方向为：金属球→金属箔C ．验电器工作原理为：同种电荷互相排斥，异种电荷互相吸引D ．橡胶棒、金属球、金属杆和金属箔都是导体4．如图甲，这是一种车载空气净化器，工作原理如图乙所示，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。
净化器工作时指示灯会亮起，指示灯坏掉时金属网仍工作。
下列说法正确的是（）A．金属网吸引颗粒物原理是异种电荷相互吸引B．金属网和指示灯的连接方式为串联C．颗粒物带上电荷是创造了电荷D．空气净化器利用了带电体吸引轻小物体的性质5．在给手机电池充电时，消耗的电能主要转化为A．光能B．内能C．机械能D．化学能6．小明家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．开关S1、S2闭合，换气扇和照明灯并联D．开关S1、S2闭合，换气扇和照明灯串联7．习题课上，老师让画出两个灯泡连接并且都能正常发光的电路，有四位同学各自画出的电路如图所示，他们画出的电路中正确的是（）A．B．C．D．8．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸与吸管的一端摩擦使其带电，再用丝绸摩擦过的玻璃棒去靠近吸管的两端，吸管两端都能与玻璃棒相互吸引．下列说法正确的是A．吸管两端都带负电B．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒原子核束缚电子的本领强而带正电C．餐巾纸和吸管摩擦起电时，吸管带负电，餐巾纸带正电D．把某个物体靠近带电吸管时，发现吸管被吸引过来，该物体一定带电9．如图是“静电章鱼”实验，用比塑料更容易失去电子的毛巾分别摩擦塑料丝和塑料棒，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。
人教版九年级物理全一册第十五章 电流和电路测试题 带答案
第十五章《电流和电路》测试题一、单选题1．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。
用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒3．下列现象中，不属于摩擦起电的是（）A．用塑料梳子梳干燥的头发，越梳越蓬松B．吸尘器能够把地上的碎纸屑吸起来C．在干燥的天气中脱毛衣时，会听到啪啪声D．风扇用过一段时间后，扇叶上沾有很多灰尘4．核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。
有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。
上述植绒过程中蕴含了许多科学知识，下列描述不合理的是（）A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子B．以移动的喷头为参照物，被植绒物体是运动的C．绒毛能在高压静电作用下运动，是由于能量可以创生D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态5．如图所示，灯泡1L 、2L 串联的电路是（ ）A ．B ．C ．D ．6．关于摩擦起电和电路，下列说法正确的是（ ）A ．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B ．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C ．图丙中，可以用导线将电池正负极长时间直接连接D ．图丁中，小彩灯之间的连接方式是并联7．以下几组材料或物品中，通常情况下都是绝缘体的是（ ） A ．橡胶、玻璃、空气 B ．玻璃、大地、干木材 C ．人体、塑料、石墨D ．食盐水溶液、铁丝、水8．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）A ．甲验电器带负电是因为它得到了电子B ．甲验电器的金属箔片张开是由于同种电荷相互排斥C ．用橡胶棒连接两金属球，金属箔片的张角都会发生改变D ．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲9．如图所示为一种新型“水温感应龙头”。
九年级物理全册第十五章电流和电路必考考点训练(带答案)
九年级物理全册第十五章电流和电路必考考点训练单选题1、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。
电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。
图中符合要求的电路是（）A．B．C．D．答案：CA．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；C．只有前门和后门同时关上，故C符合题意；D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。
故选C。
2、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。
志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。
选项图中符合要求的电路是（）A．B．C．D．答案：A用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器并联，且各自一个开关控制，故A符合题意，BCD不符合题意。
故选A。
3、如图所示是某种USB键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。
在选项所示四个电路图中符合上述设计要求的是（）A．B．C．D．答案：AA．由图可知，灯泡L和电动机并联，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机，故A 符合题意；B．由图可知，灯泡L和电动机并联，开关S1在干路中，控制整个电路，开关S2只控制吸尘用的电动机，故B 不符合题意；C．由图可知，灯泡L和电动机并联，开关S2在干路中，控制整个电路，开关S1只控制照明用的小灯泡L，故C不符合题意；D．由图可知，灯泡L和电动机并联，开关S1在干路中，控制整个电路，开关S2只控制照明用的小灯泡L，故D不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理九年级全册第十五章电流和电路专项练习题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 去香港旅行的小明同学在过马路的时候，红绿灯亮时出现“嘎嘎”的声音来。
绿灯亮时声音比较急促，红灯亮时声音较缓慢，其实这些声音系统是为视力障碍者设置的，提示他们过马路，也就是所谓的无障碍设施。
回家后小明同学设计了一个带有铃声的交通信号灯电路图，要求各用电器互不影响，绿灯亮的同时电铃1响，红灯亮的同时电铃2响，其中符合要求的是
A．B．
C．D．
2 . 关于电流，下列说法中正确的是
A．电路中有电流时，一定是正、负电荷同时沿相反方向定向移动
B．只有正电荷做定向移动才能形成电流
C．只有负电荷做定向移动才能形成电流
D．把正电荷定向移动的方向规定为电流的方向
3 . 公交车后门左右扶杆上各有一个按钮，如图所示，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车。
下列如图所示的电路设计能实现上述要求的是（）
A．
B．
C．
D．
4 . 用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于
A．毛皮束缚电子的能力比较强B．橡胶棒的正电荷转移到毛皮上
C．摩擦过程中创造了负电荷D．橡胶棒上有了多余的电子
5 . 某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。
光线较暗时，光控开关S3，自动闭合，接通灯泡。
如图电路图中符合要求的是
A．B．
C．D．
6 . 如图所示是小文研究电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读读数，则故障原因可能是（）
A．L1短路
B．L1断路
C．L2短路
D．L2断路
7 . 为了节能我们要有随手断开家中暂时不用的用电器的习惯。
当断开一个用电器后，家庭电路中会变大的物理量是
A．总电流B．总电压C．总电阻D．总功率
8 . 卫生间有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制抽气用的电动机M.在如图所示的四个电路中，符合上述要求的是（）
D．
A．B．C．
9 . 在如图所示的电路中,开关闭合后两灯均不亮,某同学用一根导线去查找电路的故障。
他的方法及看到的现象是:将导线跨接在L1两端,L2不亮;将导线跨接在L2两端,L1亮。
根据以上实验现象,我们就可以判定（）
A．L1短路B．L1断路C．L2短路D．L2断路
10 . 为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是
A．B．
C．D．
11 . 如图所示，已知电源电压为6V，当闭合开关后发现电压表的读数为6V，可能出现的故障是（）
A．灯L2断路B．灯L1断路C．灯L1短路D．开关接触不良
二、填空题
12 . 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_____联；开关和被控制的用电器的连接方式是_____联；二极管具有_____导电性，因此在集成电路中常用作整流作用．
13 . 如图所示的电路，当开关闭合时，在电源的外部，电流的方向为______；在导线中是靠______导电的。
14 . 如图所示电路，闭合开关______，电灯L1和L2接成串联电路;再闭合S1，电灯______熄灭，另一个灯更
亮;若要使电灯L1和L2接成并联电路，需同时闭合开关______;
15 . 闭合电路中，负电荷定向移动的方向与电流的方向_______ 。
（“相同”或“相反”）小峰的一台收录机用四节干电池供电，其电源电压是_____V。
若把这台收录机直接接在家庭插座上，电源电压是_____V。
不高于
_____V的电压对人体才是安全的。
16 . 如图所示 , 安徽省某个城市安装一种“按钮式红绿灯” . 当路上车辆不多时 , 行人通过触摸按钮 , 使正对车辆的红灯亮起，行人安全优先通过 . 按钮相当于电路中的________，(选填“电源”“用电器”或“开
关”) .
17 . 如图所示的电路中，闭合开关，两灯泡均发光，电流表A1的示数为0.5A，电流表A2的示数为0.2，
则通过灯泡的电流为________。
18 . 镍铬合金丝是_____（填“导体”或“绝缘体”），影响镍铬合金丝电阻大小的因素有_____、_____、_____和温度．
三、作图题
19 . 在如图所示的电路中，只增加一根导线就能使原电路变成并联电路，则这根导线应该接在哪两点之间？（在图中用笔画线代替导线进行连接）
（_____）
四、综合题
20 . 李明想用如图所示的器材，设计一个可以调节小灯泡亮度的电路.请你用笔画线代替导线，帮李明把图中的器材连接起来.
（_______）
要求：
(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；
(2)用电流表测灯泡的电流(灯泡的电阻约为10 Ω)，电压表测灯泡两端的电压.
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是________A，灯泡两端的电压是________ V.。
