配电自动化复习知识点整理

配电自动化复习知识点整理一、配电自动化概述配电自动化是指利用现代电子技术、通信技术、计算机及网络技术，将配电网的实时运行、电网结构、设备、用户等信息进行集成，实现对配电网的监测、控制和管理，从而提高供电可靠性、改善供电质量、降低运行成本。

配电自动化系统通常由主站、子站、终端和通信网络组成。

主站负责整个系统的运行监控和管理；子站起到信息汇集和转发的作用；终端安装在配电网的各个节点，用于采集数据和执行控制命令；通信网络则保障数据的可靠传输。

二、配电自动化的主要功能1、数据采集与监控（SCADA）实时采集配电网的电气量（如电压、电流、功率等）和非电气量（如开关状态、油温等）。

对采集的数据进行处理和显示，为运行人员提供直观的电网运行状态信息。

2、故障处理故障检测：通过监测电气量的变化，快速准确地判断故障发生的位置和类型。

故障隔离：迅速断开故障区域与正常区域的连接，缩小停电范围。

恢复供电：在故障隔离后，自动或手动恢复非故障区域的供电，提高供电可靠性。

3、无功补偿与电压调节实时监测电网的无功功率和电压，自动投切无功补偿设备，以维持电压在合格范围内，提高电能质量。

4、负荷管理对用户的负荷进行监测和分析，实现负荷预测和负荷控制，优化电网的负荷分布。

5、配电自动化高级应用网络重构：根据电网的运行状态和负荷变化，自动调整电网的运行方式，优化网络结构，降低网损。

停电管理：对停电事件进行管理，包括停电计划的制定、执行和跟踪，以及停电信息的发布和通知。

三、配电自动化的通信技术1、有线通信光纤通信：具有传输速率高、抗干扰能力强、可靠性高的优点，但建设成本较高。

电力线载波通信：利用电力线路作为传输介质，无需额外铺设通信线路，但通信质量受电网干扰较大。

2、无线通信无线公网：如 GPRS、CDMA 等，覆盖范围广，但安全性和实时性相对较差。

无线专网：如 WiMAX、LTE 等，具有较高的安全性和实时性，但建设和维护成本较高。

在实际应用中，通常根据具体情况采用多种通信方式相结合的方式，以满足配电自动化系统对通信的要求。

配电网自动化技术复习要点

配电网自动化技术复习要点一、概述配电网自动化技术是指利用现代信息技术、通信技术和控制技术，对配电网进行监控、保护、自动化操作和管理的技术体系。

它可以提高配电网的可靠性、经济性和安全性，实现配电网的智能化运行。

二、主要技术要点1. 监控系统配电网的监控系统是配电网自动化的核心，它可以实时监测配电网的运行状态、设备的运行参数和故障信息。

监控系统一般包括数据采集、数据传输和数据处理三个部分。

数据采集通过传感器获取配电设备的运行参数，数据传输通过通信网络将数据传输到监控中心，数据处理通过计算机对数据进行分析和处理。

2. 保护系统配电网的保护系统是保证配电设备和用户安全的重要技术。

保护系统可以实时监测配电设备的运行状态，一旦发生故障，能够迅速切除故障部分，保护其他设备不受损害。

保护系统一般包括故障检测、故障切除和故障录波三个功能。

3. 自动化操作系统配电网的自动化操作系统可以实现对配电设备的自动控制和调度。

自动化操作系统一般包括远程操作、自动开关和自动调度三个功能。

远程操作可以通过监控中心对配电设备进行遥控操作，自动开关可以根据预设条件自动切换线路，自动调度可以根据负荷情况对配电设备进行优化调度。

4. 通信网络配电网自动化技术需要依靠通信网络实现数据的传输和控制命令的传递。

通信网络一般采用以太网、无线通信、光纤通信等技术，可以实现监控中心与配电设备之间的远程通信。

通信网络的可靠性和带宽对配电网自动化技术的稳定运行起着重要作用。

5. 数据管理与分析配电网自动化技术产生大量的数据，需要进行有效的管理和分析。

数据管理包括数据的存储、备份和恢复，数据分析可以通过数据挖掘和模型建立等方法对配电网的运行情况进行分析和预测，为运维人员提供决策支持。

三、应用案例1. 智能配电网智能配电网是配电网自动化技术的典型应用，它通过监控系统、保护系统和自动化操作系统实现对配电设备的智能化管理。

智能配电网可以实现设备的自动检测和故障预警，提高设备的可靠性和运行效率。

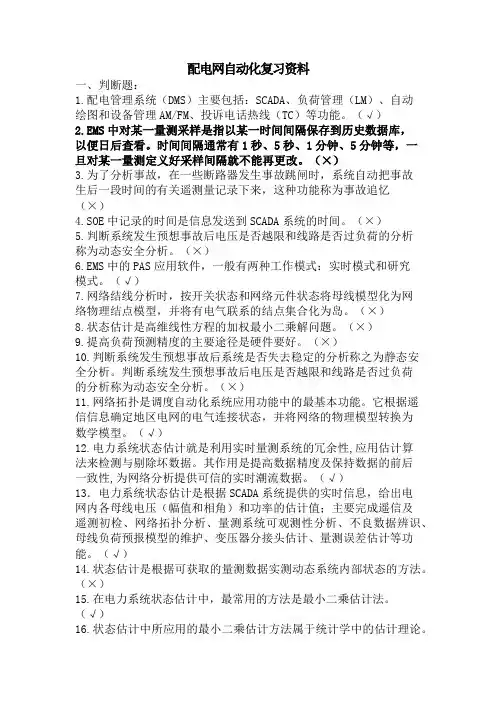

配网自动化的复习资料

配电网自动化复习资料一、判断题：1.配电管理系统（DMS）主要包括：SCADA、负荷管理（LM）、自动绘图和设备管理AM/FM、投诉电话热线（TC）等功能。

（√）2.EMS中对某一量测采样是指以某一时间间隔保存到历史数据库，以便日后查看。

时间间隔通常有1秒、5秒、1分钟、5分钟等，一旦对某一量测定义好采样间隔就不能再更改。

（×）3.为了分析事故，在一些断路器发生事故跳闸时，系统自动把事故生后一段时间的有关遥测量记录下来，这种功能称为事故追忆（×）4.SOE中记录的时间是信息发送到SCADA系统的时间。

（×）5.判断系统发生预想事故后电压是否越限和线路是否过负荷的分析称为动态安全分析。

（×）6.EMS中的PAS应用软件，一般有两种工作模式：实时模式和研究模式。

（√）7.网络结线分析时，按开关状态和网络元件状态将母线模型化为网络物理结点模型，并将有电气联系的结点集合化为岛。

（×）8.状态估计是高维线性方程的加权最小二乘解问题。

（×）9.提高负荷预测精度的主要途径是硬件要好。

（×）10.判断系统发生预想事故后系统是否失去稳定的分析称之为静态安全分析。

判断系统发生预想事故后电压是否越限和线路是否过负荷的分析称为动态安全分析。

（×）11.网络拓扑是调度自动化系统应用功能中的最基本功能。

它根据遥信信息确定地区电网的电气连接状态，并将网络的物理模型转换为数学模型。

（√）12.电力系统状态估计就是利用实时量测系统的冗余性,应用估计算法来检测与剔除坏数据。

其作用是提高数据精度及保持数据的前后一致性,为网络分析提供可信的实时潮流数据。

（√）13．电力系统状态估计是根据SCADA系统提供的实时信息，给出电网内各母线电压（幅值和相角）和功率的估计值；主要完成遥信及遥测初检、网络拓扑分析、量测系统可观测性分析、不良数据辨识、母线负荷预报模型的维护、变压器分接头估计、量测误差估计等功能。

配电网自动化技术复习要点

配电网自动化技术复习要点一、引言配电网自动化技术是指利用先进的通信、控制和计算机技术，对配电网进行监测、保护、控制和管理的一种技术手段。

它可以提高配电网的可靠性、经济性和安全性，实现对配电网的智能化管理。

本文将对配电网自动化技术的相关要点进行复习，包括其基本原理、关键技术和应用案例等方面。

二、配电网自动化技术的基本原理1. 配电网自动化系统的组成配电网自动化系统主要包括监测与测控子系统、保护与自动化控制子系统、通信与信息处理子系统和管理与决策支持子系统等四个部份。

监测与测控子系统负责对配电网的状态进行实时监测和测量；保护与自动化控制子系统负责对故障进行检测和处理；通信与信息处理子系统负责实现各个子系统之间的通信和信息交互；管理与决策支持子系统负责对配电网的管理和决策提供支持。

2. 配电网自动化技术的基本原理配电网自动化技术的基本原理是通过实时监测、智能保护和自动控制等手段，对配电网进行全面、准确的管理和控制。

其中，实时监测是指对配电网的电压、电流、功率等参数进行实时监测，以获取配电网的运行状态；智能保护是指通过故障检测、故障定位和故障隔离等手段，对配电网的故障进行保护；自动控制是指通过控制器对配电设备进行控制，实现对配电网的自动化控制。

三、配电网自动化技术的关键技术1. 通信技术通信技术是配电网自动化技术的基础，它负责实现各个子系统之间的通信和信息交互。

目前常用的通信技术包括以太网、无线通信、光纤通信等。

其中，以太网是一种高速、稳定的通信技术，广泛应用于配电网自动化系统中。

2. 控制技术控制技术是配电网自动化技术的核心，它负责实现对配电设备的控制。

常用的控制技术包括PID控制、含糊控制和神经网络控制等。

其中，PID控制是一种经典的控制技术，通过对控制对象的反馈信号进行比例、积分和微分运算，实现对配电设备的精确控制。

3. 数据处理技术数据处理技术是配电网自动化技术的重要组成部份，它负责对配电网的监测数据和控制指令进行处理和分析。

配电网自动化技术复习要点

配电网自动化技术复习要点一、引言配电网自动化技术是指利用先进的信息技术、通信技术和控制技术，对配电网进行监测、控制、保护和管理的一种技术体系。

它能够提高配电网的可靠性、安全性和经济性，实现电力系统的智能化管理。

本文将对配电网自动化技术的相关要点进行复习和总结。

二、配电网自动化技术的基本概念1. 配电网自动化系统：由监控与管理子系统、保护与控制子系统、通信子系统和辅助设备组成的一套完整的系统，用于实现对配电网的监测、控制和管理。

2. 监控与管理子系统：负责对配电网的各种参数进行实时监测，并提供数据分析、故障诊断和运行管理等功能。

3. 保护与控制子系统：通过对电力设备的保护和控制，确保配电网的安全运行。

包括过电流保护、短路保护、接地保护等功能。

4. 通信子系统：负责实现配电网自动化系统内部各个子系统之间的信息传输和通信，包括局域网、广域网和无线通信等方式。

5. 辅助设备：包括电力仪表、传感器、执行机构等，用于对配电网进行实时监测和控制。

三、配电网自动化技术的关键技术1. 数据采集与处理技术：通过电力仪表和传感器对配电网的各种参数进行实时采集，然后将采集到的数据进行处理和分析，为后续的控制和管理提供支持。

2. 通信技术：配电网自动化系统中的各个子系统之间需要进行信息传输和通信，因此需要采用可靠、高效的通信技术，如以太网、无线通信等。

3. 控制技术：配电网自动化系统需要对电力设备进行远程控制，因此需要掌握先进的控制技术，如遥控、遥调和遥信等。

4. 故障诊断技术：配电网自动化系统需要能够及时诊断故障，并给出相应的处理建议，因此需要掌握故障诊断技术，如故障定位和故障类型识别等。

5. 数据安全与保护技术：配电网自动化系统中的数据需要进行安全保护，防止被非法获取和篡改，因此需要采用数据加密和访问控制等技术手段。

四、配电网自动化技术的应用1. 配电网监测与管理：配电网自动化系统可以实时监测配电网的各种参数，包括电流、电压、功率因数等，通过数据分析和故障诊断，提供运行管理和决策支持。

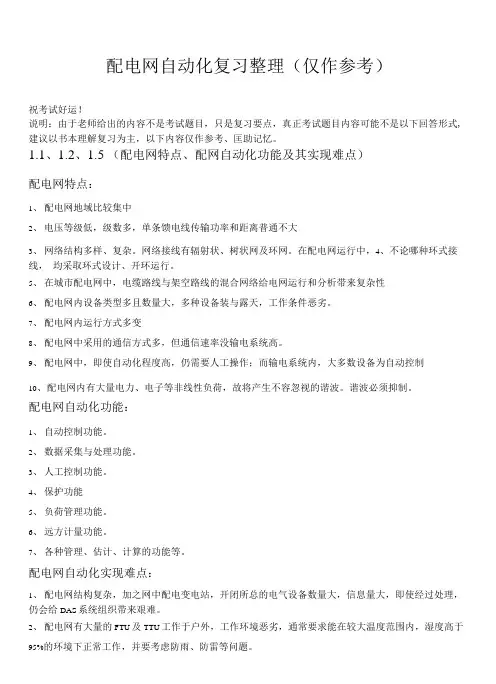

配电网自动化复习整理

配电网自动化复习整理（仅作参考）祝考试好运！说明：由于老师给出的内容不是考试题目，只是复习要点，真正考试题目内容可能不是以下回答形式, 建议以书本理解复习为主，以下内容仅作参考、匡助记忆。

1.1、1.2、1.5 （配电网特点、配网自动化功能及其实现难点）配电网特点：1、配电网地域比较集中2、电压等级低，级数多，单条馈电线传输功率和距离普通不大3、网络结构多样、复杂。

网络接线有辐射状、树状网及环网。

在配电网运行中，4、不论哪种环式接线，均采取环式设计、开环运行。

5、在城市配电网中，电缆路线与架空路线的混合网络给电网运行和分析带来复杂性6、配电网内设备类型多且数量大，多种设备装与露天，工作条件恶劣。

7、配电网内运行方式多变8、配电网中采用的通信方式多，但通信速率没输电系统高。

9、配电网中，即使自动化程度高，仍需要人工操作；而输电系统内，大多数设备为自动控制10、配电网内有大量电力、电子等非线性负荷，故将产生不容忽视的谐波。

谐波必须抑制。

配电网自动化功能：1、自动控制功能。

2、数据采集与处理功能。

3、人工控制功能。

4、保护功能5、负荷管理功能。

6、远方计量功能。

7、各种管理、估计、计算的功能等。

配电网自动化实现难点：1、配电网结构复杂，加之网中配电变电站，开闭所总的电气设备数量大，信息量大，即使经过处理，仍会给DAS系统组织带来艰难。

2、配电网有大量的FTU及TTU工作于户外，工作环境恶劣，通常要求能在较大温度范围内，湿度高于95%的环境下正常工作，并要考虑防雨、防雷等问题。

3、由于配电网的站端设备数量大、节点多，在一个配电网中往往根据需要，会有多种通信方式混合使用，以减少总的通道数量。

4、在配电网自动化系统中，工作于户外的设备的工作电源和操作、控制电源的可靠取得是一项必须解决的问题，否则若干自动功能不能实现。

5、目前，我国实现DAS，除个别新建小区，主要都是在已有配电网上进行改造。

传统电网的改造必须增设大量的测量、控制设备。

配电复习题[1]

第一章概述1、名词解释配电系统配电系统自动化SCADA SA FA DMS LM DPAS AM/FM/GFS DSM FTU TTU BTU2、问答题（1）实现配电网自动化的意义是什么？（2）实现配电网自动化的目的是什么？**（3）我国配电网有哪些主要特点？**（4）配电网自动化所包含的内容有哪些方面？（5）配电网自动化应实现哪些基本功能？**3、论述题（可到网上查询打印，1000字左右）为什么要建设配电网自动化系统？（要求答出五方面：①配电网重要性；②输配电关系；③监控管理要求；④用户要求；⑤技术手段已支持。

）补充章1、我国配电网络接线方式有哪些？2、常用的电力电缆有哪几种？简述各自的优缺点。

3、采用不同的中性点接地方式，会在运行中出现什么情况？就配电系统自动化而言选那一种方式最好？4、简述分段器、重合分段器、重合器各自的特性，并比较之。

5、分析重合器的t-I特性曲线。

6、供电安全“N-1”准则的具体内容是什么？第二章配电自动化的通信系统1、什么叫调制解调器？简述其作用和原理。

**2、什么叫以太网？画出其结构图并简要说明。

3、简述配电自动化通信系统的组成。

4、目前用于电力系统自动化的通信规约主要有哪些？分别简介各规约。

**5、综述配电系统自动化可采用的通信方式（要求：说明各方式的优缺点）。

6、综述配电系统自动化通信系统的杂音干扰分类及相应的防止措施。

7、数据通信系统有哪几种通信方式？简单比较之。

**8、画出典型配电线载波通信系统的示意图，并简要说明之。

第三章配电网数据采集与监控系统1、简述SCADA的定义，概述其在电力系统中的作用。

**2、相比于输电SCADA，配电SCADA的复杂性表现在哪几个方面？**3、何为“四遥”？各具体功能是什么？**4、简述配电SCADA的功能。

第四章变电站和开关站的综合自动化1、变电站综合自动化系统实现了哪“四化”？分别简述之。

**2、变电站综合自动化系统应有哪些基本功能？**3、RTU应具有哪些基本功能？试比较其与变电站综合自动化系统的基本功能。

配电自动化复习

第一章概述1、配电自动化以一次网架设备为基础，配电自动化系统为核心，利用多种通信方式，对配电网进行监控和科学管理。

2、配电自动化系统对配网运行监视和控制的自动化系统。

功能：1、配电SCADA；2、馈线自动化；3、电网分析应用；4、相关应用系统互联。

构成：主站、子站、终端、信道。

3、配电SCADA配电主站的基本功能：实现配网监视、远控、指挥、调度4、馈线自动化利用自动化装置，监视馈线状况；故障时自动发现、诊断、隔离故障区，恢复健全区供电。

5、配电自动化的意义：1，提升供电可靠性；2，提高设备利用率；3，经济优质供电；4，提升配网应急能力；5，通过长期监视记录数据，为配网规划改造提供依据；6，提升管理水平客服质量。

第二章配电网架与配电设备3、柱上开关的区别：断路器：正常或故障下分合配电线路。

可手动操作也可在继保系统下自动操作。

柱上重合器：具有自动重合闸功能的断路器。

识别故障位置，进行开断、重合、复位、闭锁柱上负荷开关：切合负荷电流和一定过载电流，不需要切短路电流，适合频繁操作。

柱上分段器：带有智能控制装置的负荷开关，分电压时间型，电流计数型。

用户分界开关：用于对故障用户快速隔离，防止故障扩大4、电缆配电柜开关设备类型环网柜、电缆分接箱、固体绝缘开关柜5、三种常见操作机构电磁操作机构。

传统型：合闸靠电流产生电磁力，同时给弹簧储能；分闸时靠弹簧动作来电即合无压释放型：分合闸均靠电流优点：结构简单，可靠，便宜。

缺点：传统型无压合闸要蓄电池，维护难，合闸耗能大。

来电即合型不需要。

弹簧操作机构。

使用储能电机对弹簧储能，分合闸依靠弹簧优点：合闸后马上储能，失电后还能动作一次，合闸耗能小，几乎不受干扰缺点：电机储能时噪音大，易故障。

操作机械结构复杂，摩擦面多，易故障永磁操作机构。

仅动作时依靠电磁力，保持依靠永磁铁的磁力。

单稳态：合闸保持依靠永磁力，分闸及保持依靠储能弹簧。

双稳态：分合闸保持均靠永磁力优点：机械结构极为简单，可靠性高，操作电源要求低，出力与短路器匹配，寿命长。

配电网自动化技术复习要点

配电网自动化技术复习要点标题：配电网自动化技术复习要点引言概述：配电网自动化技术是指利用先进的信息技术、通信技术和控制技术，对配电网进行监测、控制和管理的一种技术手段。

它能够提高配电网的可靠性、经济性和安全性，具有重要的现实意义。

本文将从五个大点阐述配电网自动化技术的复习要点。

正文内容：1. 系统架构1.1 配电网自动化系统的组成配电网自动化系统主要由监测与控制子系统、通信子系统和管理子系统组成。

监测与控制子系统负责对配电设备进行实时监测和控制；通信子系统负责实现各个子系统之间的信息传输；管理子系统负责对整个配电网进行综合管理和优化调度。

1.2 监测与控制子系统的要点监测与控制子系统的要点包括监测设备的选择与布置、监测参数的选择与设置、监测数据的采集与处理、故障检测与诊断、自动化控制策略的设计等。

1.3 通信子系统的要点通信子系统的要点包括通信网络的选择与布置、通信协议的选择与配置、通信设备的选型与配置、通信质量的保障等。

2. 功能特点2.1 实时监测与控制配电网自动化技术能够实现对配电设备的实时监测和控制，提高配电网的可靠性和安全性。

2.2 故障检测与诊断配电网自动化技术能够实时监测配电设备的运行状态，及时发现故障并进行诊断，提高故障处理的效率。

2.3 负荷管理与优化调度配电网自动化技术能够实现对配电负荷的管理和优化调度，提高配电网的经济性和效率。

3. 技术要点3.1 传感器技术传感器技术是配电网自动化技术的基础，包括温度传感器、电流传感器、电压传感器等。

传感器的选择与布置、传感器参数的设置与校准是技术要点之一。

3.2 数据采集与处理配电网自动化技术需要对大量的数据进行采集和处理，包括数据采集设备的选型与配置、数据传输与存储、数据处理与分析等。

3.3 控制策略设计控制策略设计是配电网自动化技术的核心，包括故障检测与诊断策略、负荷管理与优化调度策略等。

4. 应用案例4.1 配电网自动化技术在城市配电网中的应用以某城市配电网为例，介绍配电网自动化技术在城市配电网中的应用，包括系统架构、功能特点、技术要点等。

配电自动化系统复习资料

配电自动化系统复习资料第一章1、（1）配电自动化(Distribution Automation，简称DA)：配电自动化以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网(含分布式电源、微网等)的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。

（2）配电自动化系统(Distribution Automation System，简称DAS)：实现配电网的运行监视和控制的自动化系统，具备配电SCADA(Supervisory Control and Data Acquisition)、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电终端、配电子站(可选)和通信通道等部分组成。

（3）配电SCADA(Distribution SCADA，简称DSCADA)：是配电自动化主站系统的基本功能。

DSCADA通过人机交互，实现配电网的运行监视和远方控制，为配电网的生产指挥和调度提供服务。

（4）馈线自动化(Feeder Automation，简称FA)：利用自动化装置(系统)，监视配电线路(馈线)的运行状况，及时发现线路故障，迅速诊断出故障区域并将故障区域隔离，快速恢复对非故障区域的供电。

2、配电自动化的意义（1）提高供电可靠性（2）提高设备利用率（3）经济优质供电（4）提高配电网应急能力（5）通过对配电网运行情况的长期监视和记录，掌握负荷特性和发展趋势，为科学开展配电网规划和建设与改造提供客观依据。

（6）提高供电企业的管理现代化水平和客户服务质量。

第二章配电网架和配电设备1、我国电力系统常用的中性点接地方式（1）中性点有效接地（小电流接地系统）：直接接地、经消弧线圈接地、经高阻接地（2）中性点非有效接地（大电流接地系统）：不接地、经低阻接地2、常用中性点接地方式比较（书P7表2.3前四行）3、架空线网架结构及特征（1）辐射状架空网：无联络开关（2）“手拉手”环状架空网：两条辐射状架空网通过一个联络开关连接（3）多分段多联络网：一条馈线分为N段且各馈线段经过联络开关与不同的备用电源联络4、电缆网架结构包括单射电缆网、双射电缆网、对射电缆网、多供一备电缆网、单环电缆网、双环电缆网。

配电自动化复习知识点整理

配电自动化复习一．概述1.配电网的组成及特点●组成：馈线（架空线或电缆）、降压变、断路器、各种开关（也包括继保、自动装置、测量、计量仪表、通信、控制设备）。

●配电网特点：1）负荷集中(深入城市、居民点)、传输功率较小、距离较短、用户类型要求变化大；2）中性点不直接接地。

●电压：≥1kV称高压（35kV、6~10kV、3kV）；≤1kV称低压（一般指220V、380V）。

2.配电网的体系结构树状网，辐射网，环状网，网格式连接3.配电自动化的目的、意义意义：●正常时，监视配网运行工况，优化配网运行方式；●故障时，快速发现故障和异常，快速隔离故障区段，恢复非故障区域供电，减少停电时间，减小停电面积；●根据配网电压合理控制无功负荷、电压水平，改善电压质量；●合理控制负荷，提高设备利用率；●自动抄表计费，保证抄表计费及时准确，提高效率；●减少人力，避免大量重复性工作。

目的：提高供电可靠性和供电质量；减少停电时间、面积；使调度员根据监视情况，在控制中心通过遥控、遥调实现明智、必要的操作；降低运行费用；实现配电管理现代化。

4.配电管理系统的组成●配电SCADA系统(SCADA)●地理信息系统(GIS)●需方管理系统(DSM)●网络分析和优化(NA)●工作管理系统(WMS)●调度员培训模拟系统(DTS)5.配电自动化的基本功能三大基本功能：配电网安全监视、控制、保护。

●安全监视功能：通过采集配电网上状态量、模拟量、电度量，实现对配网运行状况监视。

●控制功能：远方控制开关的合闸、跳闸、有载调压设备调节。

●保护功能：检测、判断故障区段，隔离故障区段，恢复正常区域供电。

6.实现配电自动化的难点分析1.配电自动化较输电自动化复杂，规模大，投资大，同时引起重视程度不够。

2.要监测、控制的站点多，DSM主机计算机要求高，设备的可靠性和可维护性要求高；3.环境（温度、湿度等）恶劣，要考虑防雷、防雨、散热等问题；4.通信系统复杂，站端设备多，通信规约不一致；5.控制电源与工作电源难以获取，用蓄电池的方法时间、容量难以满足，充放电难以控制；6.许多开关需改造（加装互感器、开关操作机构改造），以满足跳闸、控制要求。

配电网自动化技术复习要点

配电网自动化技术复习要点一、概述配电网自动化技术是指利用现代信息技术、通信技术和控制技术，对配电网进行监测、控制和管理的一种技术手段。

它通过实时采集、传输和处理配电网的各种数据，实现对配电设备状态的监测、故障的诊断与定位、设备的控制与保护、负荷的优化调度等功能，提高配电网的可靠性、安全性和经济性。

二、配电网自动化技术的关键要点1. 采集与传输系统配电网自动化技术的第一步是实时采集配电网各个节点的数据，并将数据传输到监控中心。

采集与传输系统包括数据采集装置、通信网络和数据传输协议等。

数据采集装置负责采集配电设备的电流、电压、功率等参数，并将数据通过通信网络传输到监控中心。

通信网络可以采用有线或者无线的方式，常用的通信方式包括以太网、无线局域网、光纤通信等。

数据传输协议可以采用标准的通信协议，如Modbus、DNP3.0等。

2. 监测与诊断系统配电网自动化技术的监测与诊断系统主要用于实时监测配电设备的状态，并对设备的故障进行诊断与定位。

监测与诊断系统通过对采集到的数据进行分析和处理，可以实时监测设备的运行状态，如电流、电压的波形、频率等。

同时，监测与诊断系统还可以通过与设备的故障数据库进行比对，对故障进行诊断与定位，提供故障的类型、位置和原因等信息，为运维人员提供准确的故障处理方案。

3. 控制与保护系统配电网自动化技术的控制与保护系统主要用于对配电设备进行控制与保护。

控制与保护系统可以根据监测与诊断系统提供的数据，对配电设备进行自动控制，如开关的合闸和分闸操作。

同时，控制与保护系统还可以对设备进行保护，如过载保护、短路保护等。

控制与保护系统可以根据设备的状态和运行需求，自动调整设备的工作参数，提高设备的运行效率和可靠性。

4. 负荷优化调度系统配电网自动化技术的负荷优化调度系统主要用于实现对配电负荷的优化调度。

负荷优化调度系统可以根据配电负荷的需求和供电能力，自动调整负荷的分配和供电策略，以实现对负荷的合理调度。

配电网自动化技术复习要点

配电网自动化技术复习要点一、概述配电网自动化技术是指利用先进的信息与通信技术，对配电网进行监控、保护、控制和管理的一种技术手段。

其主要目的是提高配电网的可靠性、安全性和经济性，实现对配电网的远程监控和自动化控制。

二、配电网自动化系统的组成1. 配电网监控系统：用于实时监测配电网的运行状态，包括电流、电压、频率等参数的采集和监测。

2. 配电网保护系统：用于实现对配电设备的保护，包括过载保护、短路保护、接地保护等。

3. 配电网控制系统：用于实现对配电设备的远程控制，包括开关操作、线路切换等。

4. 配电网管理系统：用于对配电网进行综合管理和优化运行，包括负荷管理、故障管理等。

三、配电网自动化技术的关键技术1. 通信技术：包括有线通信和无线通信两种方式，用于实现配电网各个子系统之间的数据传输和通信。

2. 数据采集技术：通过传感器和测量仪表对配电网各个参数进行采集，包括电流、电压、功率因数等。

3. 数据处理技术：对采集到的数据进行处理和分析，包括数据存储、数据传输、数据展示等。

4. 控制技术：通过控制器对配电设备进行远程控制，实现自动化操作和调节。

5. 保护技术：通过保护装置对配电设备进行监测和保护，及时切除故障设备，确保配电网的安全运行。

6. 软件技术：配电网自动化系统的各个子系统都需要运行相应的软件，包括监控软件、保护软件、控制软件等。

四、配电网自动化技术的应用1. 远程监控：通过配电网监控系统，可以实时监测配电网的运行状态，包括设备的工作状态、负荷情况等。

2. 远程控制：通过配电网控制系统，可以实现对配电设备的远程操作，包括开关的合闸和分闸、线路的切换等。

3. 故障检测与处理：配电网自动化技术可以实时监测配电设备的故障情况，并及时切除故障设备，保证配电网的正常运行。

4. 负荷管理：通过配电网管理系统，可以对负荷进行合理分配和调节，提高配电网的供电能力和负荷均衡性。

5. 统计分析：配电网自动化技术可以对配电网的运行数据进行统计和分析，为配电网的优化和改进提供参考依据。

配电网自动化技术复习要点 (2)

配电网自动化技术复习要点一、引言配电网自动化技术是指利用现代信息技术、通信技术和控制技术，对配电网进行监测、控制和管理的一种技术手段。

它能够提高配电网的可靠性、经济性和安全性，实现对电力系统的智能化管理。

本文将从配电网自动化的概念、技术体系、关键技术和应用案例等方面进行复习。

二、配电网自动化的概念配电网自动化是指利用现代信息技术、通信技术和控制技术，对配电网进行监测、控制和管理的一种技术手段。

它通过对配电设备进行智能化改造，实现对配电网的远程监测、远程操作和远程管理，提高配电网的可靠性、经济性和安全性。

三、配电网自动化的技术体系配电网自动化的技术体系包括监测系统、通信系统、控制系统和管理系统四个方面。

1. 监测系统监测系统主要用于对配电网的各种参数进行实时监测，包括电流、电压、功率因数、电能质量等。

监测系统可以通过传感器、智能电表等设备获取数据，并将数据传输给控制系统和管理系统进行分析和处理。

2. 通信系统通信系统用于实现监测系统、控制系统和管理系统之间的数据传输和通信。

通信系统可以采用有线通信和无线通信两种方式，如以太网、GPRS、CDMA等。

通信系统需要具备高可靠性和高安全性，以确保数据的准确传输和保密性。

3. 控制系统控制系统主要用于对配电网的设备进行远程控制和操作。

通过控制系统，可以实现对开关、保护装置、自动化装置等设备的远程操作和控制，实现配电网的自动化运行。

4. 管理系统管理系统用于对配电网的运行状态进行监控和管理。

管理系统可以实时获取配电网的运行数据，并进行分析和处理，以提供决策支持。

管理系统还可以对配电网进行故障诊断、故障预测和维护管理等工作。

四、配电网自动化的关键技术配电网自动化的实现离不开一些关键技术的支持。

1. 数据采集与传输技术数据采集与传输技术是配电网自动化的基础，它包括传感器、智能电表等设备的选择和布置，以及数据传输的方式和协议的选择。

数据采集与传输技术需要满足数据准确、传输可靠和通信安全的要求。

现代配电自动化系统总复习

题目：智能配电网
要求：按标准论文格式（作者、摘要、关键字、正
文、参考文献）缺一项扣
字数：不少于
重复率高则不计分。

基本概念
配电自动化的意义
我国电力系统常用的中性点接地方式
分类
单相接地电流、电压、过电压特征典型配电网架
架空线网架结构及特征
电缆网架结构及特征
提高供电可靠性的网架结构
提高设备利用率的网架结构
柱上配电开关类型及区别配电自动化终端
配电自动化信息交互的主要标准
采用
采用
配电终端的基于开关配合的馈线自动化系统
集中智能馈线自动化系统
中性点不接地与消弧线圈接地时稳态零序电流法实。

配电网自动化技术复习要点

配电网自动化技术复习要点引言概述：配电网自动化技术是指利用现代信息技术、通信技术和控制技术，对配电网进行监测、控制和管理的一种技术手段。

它通过提高配电网的可靠性、经济性和安全性，实现电力系统的智能化运行。

本文将从四个方面介绍配电网自动化技术的复习要点，包括监测与诊断、保护与自动化设备、通信技术以及智能配电网。

一、监测与诊断1.1 监测技术：配电网自动化技术中的监测主要包括电流、电压、功率因数等参数的实时监测。

常用的监测技术有电流互感器、电压互感器和智能电表等。

电流互感器可实时监测电流的大小，电压互感器可实时监测电压的稳定性，智能电表可实时监测用电负荷情况。

1.2 诊断技术：配电网自动化技术中的诊断主要是指对配电设备的故障进行判断和定位。

常用的诊断技术有故障定位系统、故障诊断装置和故障诊断软件等。

故障定位系统可通过测量电流和电压的变化，判断故障的位置，故障诊断装置可通过对故障信号的处理，判断故障的类型，故障诊断软件可通过对故障数据的分析，判断故障的原因。

二、保护与自动化设备2.1 保护设备：配电网自动化技术中的保护主要是指对配电设备进行保护和控制。

常用的保护设备有保护继电器、保护装置和保护开关等。

保护继电器可通过对电流和电压的测量，判断设备是否发生故障，保护装置可通过对故障信号的处理，实现对设备的保护，保护开关可通过对故障电路的切断，保护设备免受故障影响。

2.2 自动化设备：配电网自动化技术中的自动化主要是指对配电过程的自动控制。

常用的自动化设备有自动开关、自动调节装置和自动监控系统等。

自动开关可根据电力系统的负荷变化，自动切换供电线路，自动调节装置可根据电力系统的运行状态，自动调节设备的运行参数，自动监控系统可对电力系统的运行情况进行实时监控。

三、通信技术3.1 通信网络：配电网自动化技术中的通信网络主要是指用于配电设备之间、设备与监控中心之间进行信息传输的网络。

常用的通信网络有局域网、广域网和无线通信网络等。

配电自动化系统复习

配电自动化通信系统的种类调制解调器与复接分接器的作用电力线载波通信系统的组成配电自动化对通信系统的要求
7/27/2019 中国矿业大学电气安全与智能电器研究所
开闭所自动化
RTU的结构分为几类？远动装置RTU的四遥是含义是什么。结构分布式RTU的硬件结构框图。事件顺序记录（SOE）的作用、要求、影响因素
7/27/2019 中国矿业大学电气安全与智能电器研究所
SCADA系统
SCADA系统包括哪几部分。构造配电SCADA系统应进行的工作。建设一个城市的配电自动化系统，说明设计思
路、系统组成、各子系统结构框图及通信类型选择。
7/27/2019 中国费
电子式电能表类型抄表方式分类远程自动抄表电能计费系统的组成及系统结构构造一个小区远程自动抄表系统的方案：
– 30栋楼、3单元/栋 – 电度表类型 – 远程抄表系统组成、结构与框图 – 各环节通信方式
7/27/2019 中国矿业大学电气安全与智能电器研究所
负控系统与GIS
电力负荷管理系统的目标（作用）。电力负荷控制系统的组成。负荷控制终端的分类。负控原理。
7/27/2019 中国矿业大学电气安全与智能电器研究所
馈线自动化
简述电压-时间型分段器X时限、Y时限参数的含义。
影响馈线自动化的技术问题主要有那些？试比较基于重合器的馈线自动化系统与基于FTU
的馈线自动化系统的优缺点。基于FTU馈线自动化的基本原理。馈线终端单元（FTU）的性能有哪些要求？简述FTU的电源获取方式。基于FTU 的馈线自动化系统组成。接点抖动和遥信误报的原因及解决方法。
有哪些？直流采样和交流采样的优缺点。防跳跃意义与措施。变电站综合自动化系统的功能特点与结构形式。

配电网自动化技术复习要点

配电网自动化技术复习要点一、引言配电网自动化技术是指利用先进的信息与通信技术，对配电网进行监测、控制和管理的技术体系。

它通过自动化设备和系统，实现对配电网的实时监测、故障检测与定位、远程控制与操作、数据采集与处理等功能，提高了配电网的可靠性、安全性和经济性。

二、配电网自动化技术的基本原理1. 传感器技术：配电网自动化系统通过传感器实时采集配电网的电流、电压、功率等参数，将其转化为数字信号，为后续的数据处理和控制提供基础。

2. 通信技术：配电网自动化系统利用现代通信技术，实现与各个设备之间、不同层级之间的数据传输和信息交互，包括有线通信和无线通信两种方式。

3. 数据处理与分析：配电网自动化系统通过对采集到的数据进行处理和分析，实现对配电网状态的监测、故障的检测与定位、负荷的预测与调度等功能。

4. 控制与操作：配电网自动化系统通过控制器和执行器，实现对配电设备的远程控制和操作，包括开关的合闸、分闸、调压器的调节等。

5. 管理与优化：配电网自动化系统通过集中监控和管理，对配电网进行优化调度，提高电能利用效率和供电可靠性。

三、配电网自动化技术的应用1. 配电网监测与故障定位：配电网自动化系统可以实时监测配电网的电流、电压、功率等参数，及时发现异常情况，并通过故障定位功能，快速确定故障点，缩短故障处理时间，提高供电可靠性。

2. 配电设备远程控制与操作：配电网自动化系统可以通过远程控制器和执行器，实现对配电设备的远程控制和操作，减少人工操作，提高工作效率，降低工作风险。

3. 负荷预测与调度：配电网自动化系统可以通过对历史数据的分析和预测模型的建立，实现对负荷的预测和调度，合理分配电力资源，提高电能利用效率。

4. 数据采集与处理：配电网自动化系统可以实时采集配电网的各种数据，如电能消耗、设备状态等，通过数据处理和分析，为配电网的管理和优化提供决策支持。

5. 安全监控与报警：配电网自动化系统可以实时监测配电设备的运行状态，发现异常情况并及时报警，保障配电设备的安全运行。

配电网自动化技术复习要点

配电网自动化技术复习要点《配电网自动化技术》复习要点第一、二章：1、配电网自动化系统（DAS）内容包括配电网数据采集和监控（DSCADA）、需求侧管理（DSM）、配电网地理信息系统（GIS）几个部分。

2、需求侧管理DSM所涉及的内容主要包括负荷控制与管理LCM 和远方抄表与计费自动化AMR。

3、配电网地理信息系统是设备管理FM、用户信息系统GIS以及停电管理系统OMS的总称。

4、配电网自动化系统和配电网高级应用系统一起构成配电网管理系统（DMS）。

5、馈线监控终端包括配电开关监控终端FTU和公用及用户配电站监控终端DTU。

6、配电网自动化系统有3个基本功能：安全监视功能_、控制功能、保护功能。

7、常见的配电网络接线模式分为放射式接线、网格式接线及环形接线。

8、电流互感器的二次电流额定值宜采用1A 或5A。

9、配电变压器通常是指电压为35kV及以下，容量为2500kV﹒A以下、直接向终端用户供电的电力变压器。

10、熔断器熔断过程可大致分为以下3个阶段：弧前阶段、燃弧初期阶段和燃弧阶段。

11、熔断器按灭弧性能可分为限流式和非限流式两大类。

12、常见的开闭所接线方式有单母线接线、单母线分段接线和双母线接线3种。

13、配电站常用的接线方式有单母线接线和单母线分段接线。

14、箱式变压器是一种将变压器、高低压开关按照一定的结构和接线方式组合起来的一种预装式配电装置。

15、中性点不接地系统发生单相接地时，非故障的两相对地电压升高至线电压。

16、小电流接地方式主要有中性点经消弧线圈接地、中性点不接地和中性点经高电阻接地等。

17、配电网自动化系统建设存在的问题及解决办法(P9)18、实现配电网自动化的意义（P4）19、配电网自动化建设的难点（P8）20、配电网中性点经消弧线圈接地系统补偿接地电流的原理：消弧线圈是一个具有铁芯的可调电缆线圈，它接于变压器的中性点和大地之间。

当发生单相接地故障时，可形成一个与接地电流的大小接近相等、方向相反的电流，对接地电流起补偿作用，使接地点电流减小或接近于零，从而消除了接地点的电弧及由它所产生的危害。
