椭圆齿轮流量计的工作原理图
椭圆齿轮流量计工作原理简单概括

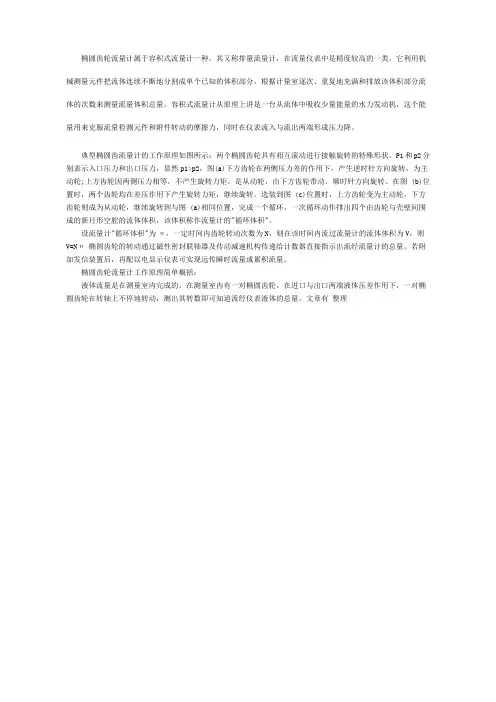

椭圆齿轮流量计属于容积式流量计一种，其又称排量流量计，在流量仪表中是精度较高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
容积式流量计从原理上讲是一台从流体中吸收少量能量的水力发动机，这个能量用来克服流量检测元件和附件转动的摩擦力，同时在仪表流入与流出两端形成压力降。
典型椭圆齿流量计的工作原理如图所示：两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。
P1和p2分别表示入口压力和出口压力，显然p1>p2，图(a)下方齿轮在两侧压力差的作用下，产生逆时针方向旋转，为主动轮;上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。
在图 (b)位置时，两个齿轮均在差压作用下产生旋转力矩，继续旋转。
选装到图 (c)位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图 (a)相同位置，完成一个循环。
一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。
设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则V=Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。
若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。
椭圆齿轮流量计工作原理简单概括：
液体流量是在测量室内完成的。
在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。
文章有整理。
LC椭圆齿轮流量计
LC椭圆齿轮流量计一、概述LC椭圆齿轮流量计是容积式流量计中最常见的一种。
历史悠久，广泛应用在石油、化工、食品、船舶、制药、造纸等行业。
用于多种粘度范围介质的测量。
尤其适用于测量低粘度的介质。
有机械计数器和电子计数器两种。
二、工作原理椭圆齿轮流量计的计量是由壳体和一对齿轮转子及上下盖板等组成，他们之间已知体积的空腔作为流量计的计量单元。
齿轮转子靠其进口处的微小压差推动旋转，并不断将进口的液体经空腔计量后送到出口。
根据转子的转动次数传递给计数器（二次表），指示流量。
椭圆齿轮流量计结构原理图二、技术特点●外壳体材质有多种供选择：铝、不锈钢及铸钢、PPS、青铜等；●转子有多种材质：铝、铸铁、不锈钢、铜、哈氏合金、石墨等；●轴承材质有多种供选择：石墨、陶瓷、硬质合金、青铜、不锈钢密封轴承等；●O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；具有机械、电子两种计数器，多种输出方式：脉冲当量、4-20mA 、RS485、Hart等；三、规格性能指标公称通径（mm）8～250准确度0.2、0.5级压力损失0～1000mpas＜80kpa工作压力 1.6、2.5、4.0、6.3、10、16、25、42MPa温度范围-20℃～+300℃介质粘度0.1～1000mpas环境条件温度-30℃～+70℃湿度5%～95% 气压86kpa～106kpa连接法兰国标，另可按用户指定法兰标准制造防爆等级本安laII CT4,隔爆dII BT4流量范围公称通径（mm）流量范围m3/h精度0.5级精度0.2级8 0.05～0.5 0.1～0.3 10 0.1～0.6 0.2～0.6 15 0.16～1.6 0.5～1.520 0.25～2.5 0.8～2.425 0.6～6.0 2～640 1.6～16 5～1550 2.5～20 6～1880 6～48 12～48100 8～80 20～60150 25～200 60～180200 45～360 100～300250 80～500 150～450※可订做非标流量的流量计四、安装尺寸五、选型型号基本型号1 2 3 4 5 6 7说明计数公称公称材质输出工作准确度LC 椭圆齿轮流量计J 机械计数器E 电子计数器H 回零计数器8～250 公称通径8～1.6～42 公称压力1.6～基本型号1 2 3 4 5 6 7说明计数公称公称材质输出工作准确度S304 转子为304不锈S316 转子为316不锈SS304 壳体、转子为304SS316 壳体、转子为316S1 脉冲输出S2 4-20mA电流输出S3 RS485、MudbusS4 Hart协议输出A 工作温度B 工作温度0.5 0.5级0.2 0.2级六、椭圆齿轮流量计的安装与使用注意1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。
椭圆齿轮流量计原理及注意事项
椭圆齿轮流量计又称排量流量计，属于容积式流量计一种，在流量仪表中是精度较高的一类，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，主要由计量室、密封机构和计数机构组成。
1、计量室：仪表躯壳①(如图)由铸铁制成，它的内腔与盖板④组成测量室。
测量室内有两根不锈钢轴②，一对椭圆齿轮③就套在轴上，靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经新月形空腔计量后送到出口处，每旋转一周，累计出四倍新月型空间的体积。
椭圆齿轮与测量室内壁的间隙很小，仅几十微米，以减少仪表的泄漏量。
2、密封机构：仪表的测量室是封闭的。
小口径流量计采用永久性磁性密封机构(如图)：由隔板⑧将主动永久磁铁⑥、被动永久磁铁⑦分开。
该结构灵敏度高，密封可靠；大口径流量计采用聚四氟乙烯塑料作填料密封(如图)：通过调节螺母③来改变弹簧⑦的压缩量，使密封衬垫⑥伸张，达到密封目的。
该结构比较简单，调整方便。
3、计数机构：仪表的计数机构包括传统轮系、传动比调整机构和结算机构。
一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系⑩变速后传递给结算机构(11)的指针及字轮，即可知道通过管道中的液体总量和瞬时流量。
传动比调整机构则用来调整修正仪表误差。
椭圆齿轮流量计，是在椭圆齿轮流量计数机构中安装上电脉冲发信器，即在椭圆齿轮流量计密封处的传动轴上安装了一块带有永久磁铁的圆盘，新型磁敏感集成传感器安装在计数器上。
该传感器具有寿命长、抗干扰能力强、工作频率宽、无火花、不怕油污和灰尘、体积小、安装方便等优点，当磁铁接近于它的感应面达到动作距离时，即可无接触地产生可靠的检测信号。
椭圆齿轮流量计课件
THANKS
感谢观看
市场前景与发展趋势
1 2
市场需求
随着工业自动化的不断发展，椭圆齿轮流量计的 市场需求量不断增加，尤其在石油化工、污水处 理、食品等行业。
市场竞争
椭圆齿轮流量计市场竞争激烈，企业需要加强技 术创新和品牌建设，提高产品品质和服务水平。
3
发展趋势
未来椭圆齿轮流量计将朝着高精度、高稳定性、 智能化、网络化等方向发展，同时将应用于更多 的行业和领域。
型。
选型
在选择椭圆齿轮流量计时， 需要考虑以下因素
测量介质类型
根据所测流体的类型选择相应的椭圆齿轮 流量计型号。
测量范围
根据所需的测量范围选择合适量程的椭圆 齿轮流量计。
精度等级
根据实际需要选择合适的精度等级。
防爆要求
根据工艺及安全要求选择防爆型或非防爆 型。
02
椭圆齿轮流量计的安装与调试
安装前的准备
如发现齿轮卡死，应立即 停机检查，避免损坏齿轮 。
流量波动
如发现流量波动大，应检 查管道是否漏气、流量计 是否安装正确。
仪表不显示
如仪表不显示，应检查电 源是否正常、仪表是否有 故障。
日常维护与保养
定期清洗
定期清洗流量计内部，避免杂质 堆积影响计量精度。
检查紧固件
定期检查紧固件是否松动，如有需 要应进行紧固。
06
相关资料与参考文献
技术手册与使用说明书
技术手册
提供椭圆齿轮流量计的基本原理 、结构、使用方法、维护等方面 的详细信息。
使用说明书
针对用户的具体操作和日常维护 提供详细的指导和说明。
相关标准与法规要求
标准
如ISO 9951、ISO 4090等，这些标 准规定了椭圆齿轮流量计的计量性能 、试验方法、检验规则等方面的要求 。
掌握椭圆齿轮流量计原理及注意事项
二、椭圆齿轮流量计的优点
2、流量测量与流体的流动状态无关。， 即椭圆齿轮流量计在旋转流和管道阻 流件流速场畸变时对计量精确度没有 影响，没有前置直管段要求。这是因 为椭圆齿轮流量计是依靠被测介质的 压头推动椭圆齿轮旋转而进行计量的。 这一点在现场使用中有重要的意义。
二、椭圆齿轮流量计的优点
3、椭圆齿轮流量计可用于高粘度流 体的测量。粘度愈大的介质，从齿轮 和计量空间隙中泄漏出去的泄漏量愈 小，因此核测介质的粘度愈大，泄漏 误差愈小，对测量愈有利。
转速度n，便可知道被测介质的流量。
一、椭圆齿轮流量计的工作原理
椭圆齿轮流量计流量信号(即椭圆齿轮 的旋转速度n)的显示，有就地显示和远 传显示两种。就地显示将齿轮的转动通 过一系列的减速及调整转速比机构之后， 直接与仪表面板上的指示针相连，并经 过机械式计数器进行总量的显示。
一、椭圆齿轮流量计的工作原理
三、椭圆齿轮流量计的缺点
5、 椭圆齿轮流量计安全性差，如 检测活动件卡死，流体就无法通过， 断流管系就不能应用。但有些结构设 计在壳体内置一旁路，当检测活动元 件卡死，流体可从旁路通过。 6、 椭圆齿轮流量计在测量过程中会 给流动带来脉动，较大口径仪表还会 产生噪声，甚至是管道产生振动。
四、椭圆齿轮流量计的安装
辽化仪表厂
椭圆齿轮流量计是容积式流量计 的一种，是在流量仪表中精度最高 的一类,用于精密的连续或间断的测 量管道中液体的流量或瞬时量．它 特别适合于重油、聚乙烯醇、树脂 等粘度较高介质的流量测量。
一、椭圆齿轮流量计的工作原理
椭圆齿轮流量计的测量部分主要 由两个相互啮合的椭圆齿轮及其外 壳(计量室)所构成，如下图所示：
五、椭圆齿轮流量计的使用
3、检查过滤器 新线启动过滤器网 最易被打破，试运行后要及时检查网 是否完好。同时过滤网清洁无污物时 记录下常用流量下的压力损失这两个 参数，今后不必卸下检查网堵塞状况， 即以压力损失增加程度判断是是否要 清洗。
椭圆齿轮流量计的工作原理是什么
椭圆齿轮流量计的工作原理是什么
椭圆齿轮流量计是一种常用的流量测量仪表，其工作原理是基于椭圆齿轮与流体通过流道之间的相互作用。
椭圆齿轮流量计由一个外部的椭圆轴和一个内部的椭圆齿轮组成，它们嵌合在一起形成一个密闭的腔体。
当流体通过流量计的流道时，它将推动内部椭圆齿轮旋转。
这种旋转通过传感器转换成电信号，进而测量流体的流量。
具体的工作过程如下：
1. 流体由管道进入椭圆齿轮流量计的流道，流道的形状和尺寸与轮廓相匹配，确保流体能够顺利通过。
2. 流体的进入驱动内部椭圆齿轮开始旋转。
由于内外椭圆的齿数不同，它们之间的嵌合过程会产生一系列嵌合与解嵌合的周期性变化，从而使内部椭圆齿轮旋转。
3. 内部椭圆齿轮旋转的速度与流体流速成正比，通过传感器测得旋转速度，并转换为电信号。
4. 电信号经过处理后，可显示或输出流量值。
椭圆齿轮流量计的优点包括结构简单、可靠稳定，并且适用于广泛的流体介质和工况。
然而，由于椭圆齿轮的旋转与流体粘度和温度等因素有关，因此在使用时需要校准和修正，以提高测量的准确性。
齿轮流量计的工作原理演示
齿轮流量计的工作原理演示（最新版）目录1.椭圆齿轮流量计的概述2.椭圆齿轮流量计的工作原理3.椭圆齿轮流量计的优点4.椭圆齿轮流量计的应用领域正文一、椭圆齿轮流量计的概述椭圆齿轮流量计，又称排量流量计或齿轮流量计，属于容积式流量计的一种。
它在流量仪表中具有较高的测量精度，能够实现对流体连续不断地分割成单个已知的体积部分，并根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
椭圆齿轮流量计可以选用不同的材料（如铸铁、铸钢、304 不锈钢、316 不锈钢）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。
二、椭圆齿轮流量计的工作原理椭圆齿轮流量计的测量部分由计量室和内装的一对椭圆齿轮副组成。
当流体通过内腔时，进出口处的压力差推动椭圆齿轮副旋转。
椭圆齿轮与壳体之间形成测量室，被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。
椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。
三、椭圆齿轮流量计的优点1.测量精度较高：椭圆齿轮流量计的测量精度优于 0.2%，具有较高的准确度。
2.机构简单、坚固、运行可靠：椭圆齿轮流量计结构简单，尺寸小，质量轻，制造方便，价格低廉，工作可靠。
3.特别适合于测量粘度较高的介质：椭圆齿轮流量计对粘度较高的介质具有较好的测量性能，而且对被测量液体粘度的变化不敏感。
4.自吸能力强：椭圆齿轮流量计具有较强的自吸能力，能够快速地排出管道中的空气，保证流量计的准确测量。
5.对油液污染不敏感：椭圆齿轮流量计不易受到油液污染的影响，能够在较差的工况环境下正常工作。
椭圆齿轮流量计
椭圆齿轮流量计说明书1 / 18一、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
二、工作原理与结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。
当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。
流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图）。
椭圆齿轮运转原理图图2 / 18椭圆齿轮流量计结构图（图）、精度调节器（以上使用）发信器、计数器、椭圆齿轮、盖板、密封联轴器、前盖、后盖、壳体3 / 18三、技术数据：普通铸铁型()、铸钢型()、不锈钢型()椭圆齿轮流量计)一(4 / 18高温铸铁型()、铸钢型()、不锈钢型()椭圆齿轮流量计)(二5 / 18铸铁型()、铸钢型()椭圆齿轮流量计高粘度(三)四、型椭圆齿轮流量变送器型椭圆齿轮流量变送器是由本体和型发信器组成，可将管到内液他与我厂生产的系列显示仪表配套使体流量转换为电脉冲信号输出。
通过用（可与能接受该信号的其他仪表，如微机、显示仪表配套）适宜于远距离显电子仪表直接显示流经管道中液体总量及瞬时流量，示，自控调节、电脑加油等场合。
、技术性能）允许基本误差：±％）被测液体粘度：～）被测液体温度：～℃）最大工作压力铸铁、不锈钢铸钢：～，，6 / 18）主要材质：铸铁、铸钢、不锈钢）管道连接法兰：，）发信装置：发信器（我厂显示仪表中已配）、供电：、脉冲幅度＝（方波）低电平＜，高电平＞）（金属屏蔽线导线电阻≤Ω、传输距离：）电性能精度：±个脉冲）防爆等级：Ⅱ）防爆安全栅型号：五、发信器在本厂生产带、＋计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。
椭圆齿轮流量计
椭圆齿轮流量计SPLC系列椭圆齿轮流量计（后简称为流量计）是用来测量液体流量的精密仪表。
流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。
带发讯流量计能与本厂的流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。
液体流量的计量是测量室内完成的（见图1）。
在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。
如图1（a）所示，一对椭圆齿轮A、B把进口与出口分开，在齿轮A与计量室内壁形成一个新月形空间的液体——称为“一份”（图上以阴影表示）。
齿轮A有一转动矩，而齿轮B上总力矩等于零。
齿轮A带动齿轮B转动。
图1（b）是两轮的中间位置，当移动到位置如图1（c）所示时，齿轮A失去了转动力矩，而齿轮B获得了转动力矩，齿轮B带动齿轮A转动，如图1（d）所示。
1、测量精度较高；2、机构简单、坚固、运行可靠；3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；4、安装容易。
流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
连接法兰标准：JB/T 79-82-1994●铸钢形外形尺寸及重量单位：mm注：1.铸钢高温椭圆齿轮流量计外型尺寸：DN15-DN25,A、B尺寸接上表数据加160mm（热延伸管）其余尺寸同上表相应尺寸；DN40－DN200,A、B尺寸接上表尺寸加300mm（热延伸管）其余尺寸同上表相应尺寸。
2.表中所列数据为带A5(A6)计数器的基本型流量计的参考数据。
1、仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致，安装位置应注意便于读数。
2、仪表尽量安装在常温场合，不要安装在有害气体及强烈热辐射的场合，防止仪表计数器部分受损害。
3、仪表中的椭圆齿轮轴尽可能安装成水平位置，即刻度盘应安装成垂直位置（分度“0”应在上面），以减少椭圆齿轮与壳体之间的摩擦，降低零件的磨损。
椭圆齿轮流量计的工作原理
椭圆齿轮流量计的工作原理
椭圆齿轮流量计是一种用于测量液体或气体流量的仪器。
其工作原理基于椭圆齿轮在流体通过时的旋转。
以下是具体的工作原理：
1. 原理介绍：椭圆齿轮流量计由两个相互啮合的椭圆齿轮构成，分别为主动轮和从动轮。
当流体通过时，它们开始旋转，旋转速度和流体流量成正比。
2. 测量原理：流体进入椭圆齿轮流量计的进口，并通过旋转的齿轮进入流量计的出口。
进口和出口之间的压力差驱动椭圆齿轮的旋转。
流体的流量通过两个齿轮之间的间隙和流体速度来测量。
3. 旋转原理：当流体流经齿轮轴的孔口时，由于流体的冲击和压力效应，椭圆齿轮开始旋转。
主动轮的旋转将从动轮通过啮合带动转动。
4. 测量方法：椭圆齿轮流量计中的椭圆齿轮旋转一周的时间和旋转次数与流体的体积成正比。
通过计算齿轮旋转的频率，可以得出流体的实际流量。
5. 精度和偏差：椭圆齿轮流量计具有较高的精度和可靠性，可用于测量各种液体和气体的流量。
然而，椭圆齿轮流量计在低流量时存在一定的误差，因此在安装和使用时需要进行校准和调整。
总结：通过测量椭圆齿轮的旋转来判断流体的流量，是椭圆齿轮流量计的工作原理。
这种流量计具有精度高、测量范围广等优点，广泛应用于石油、化工、食品、医药等行业中。
第四章 流量检测(容积式、速度式、质量式测量技术))
第二节 速度式流量测量方法
2 工作原理
2)工作原理： （1）在仪表中装一旋转叶轮，流体流过时，推动 涡轮旋转，涡轮的转速与流速成正比。 （2）涡轮转动时，涡轮上导磁的叶片顺次接近管 壁上的线圈，改变线圈磁回路的磁阻，使线圈 磁通量发生变化，产生与流量成正比的脉冲信 号。 （3）将此脉冲转换成电流信号给出瞬时流量信 号，累积得到累计流量，这种将转速转换成脉 冲信号的方法叫磁阻法。
b 实际上，涡轮流量计出厂时，ζ值由 厂家根据适用的流体标定给出。
第二节 速度式流量测量方法
4 涡流流量计使用的注意事项 注意：1）仪表允许的使用特性在曲线的平直部 分。 ζ的线性度±0.5% ，复现性±0.1% 。 2）仪表前后要有直管段。前15D，后5D。 防止 管内流速分布不均匀的影响。。 3）仪表前加滤网，防止杂质进入。使用时不超 过规定的最高工作温度，压力和转速。水平安 装，加逆止阀。
1 椭圆齿轮流量计：齿轮旋转，每转一周，排出 四份齿轮和仪表壳体之间形成的月牙空腔容积 的液体。因此只有测出齿轮的转速就能知道流 体的容积流量。 2 腰轮流量计：通过壳体外轴上的一对啮合齿轮 带动两腰轮，排出流量。可用来测液体，气体。 3 刮板式流量计：转子带动刮板在凸轮外缘滚动， 转子每转一周就有计量容积液体排出。 4 湿式流量计用于实验式气体容积流量测量。气 体从水面下中心位置气体入口进入，推动转翼 转动，从气体出口排出。
第一节 容积式流量测量方法 六、容积式流量计使用时注意
1）容积式流量计使用时要加滤网，仪表处加旁路， 便于清扫。 2）被测液体混有气体时，要加装气体分离装置。 3）注意被测流体的温度。
第二节 速度式流量测量方法
一 工作原理：直接测量管道内流体的速度测流量。 如测得是平均流速v ，则容积流量 qv v A ， 如测得是某点流速v，则体积流量 qv KvA ， K为平均流速与被测点流速的比值。 1）注意事项：因使用平均流速，故其测量结果 的准确度不仅与仪表本身有关，而且与截面上 的流速分布情况有关。因此在测量仪表前后有 足够长的直管段或加装整流器。 2）要充分了解被测流体的速度分布。
椭圆齿轮流量计的原理及安装
椭圆齿轮流量计的原理及安装椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量，特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
特点：1.针对植物油物理特性，对输出轴密封进行了改进：采用了聚四氟乙烯护垫，有效克服了渗油、滴油现象。
延长了仪表的使用寿命，提高了轴的密封性。
2.针对在高温环境下使用或者计量高温介质的流量计，在计量腔和发讯头之间增加了隔热套，从而有效的保护了发讯器，使之工作更稳定可靠。
椭圆齿轮流量计工作原理：液体计量是在计量腔内完成的，在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表的液体总量。
椭圆齿轮转动角速度是非均匀的，每转流过的液体量是新月形腔的四倍，由传感器将旋转的转数，转换成脉冲信号输出。
椭圆齿轮流量计安装使用：1、流量计前应安装过滤器，两者壳体上箭头指向与流动方向一致。
2、当被测液体含有气体时，流量计前应安装气体分离器。
3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮轴安装成水平位置。
（即表度盘应与地面垂直）。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180°或90°，均可。
5、新流量计在安装之前先用竹棍从出口处把齿轮推几次，如发现不动，可以用汽油浸泡（避免出厂校验后内存沉淀物）。
6、节流阀应安装在流量计进口处，开关阀安装在出口处，在开闭各阀门时要缓慢起动，不要急速开启或关闭阀门。
7、严禁用扫线蒸汽通过流量计。
8、在连续使用部门，流量计须加旁通管道。
9、流量计安装前，管道须冲洗，冲洗时采用直管段（替代椭圆流量计位置）防止焊渣、杂物等进入流量计。
10、严禁用水校验铸铁材质组成的流量计。
11、流量计在使用时流量大小不得超过技术要求。
12、被测液体如果具有化学腐蚀性，必须选用耐蚀不锈钢材质的流量计。
椭圆齿轮流量计是一种使用范围很广的设备，在工程类的行业用处更大。
椭圆齿轮流量计工作原理
椭圆齿轮流量计工作原理
首先让我们来看看流体进入的过程。
当流体经过流量计的进口时，它
会进入到流量计中的一个腔室中。
这个腔室通常是椭圆形的，且径向与进
口垂直。
在腔室中有一个椭圆齿轮，它与腔室的内壁间隙适当，以保证流
体可以顺利通过。
当流体进入腔室后，它会推动椭圆齿轮开始旋转。
接下来是流体流动的过程。
椭圆齿轮的旋转会带动一个传动装置，通
常是齿轮箱，将椭圆齿轮的旋转速度转化成显示设备（通常是一个表头）
上的指针或者数字显示。
这个传动装置的设计不仅可以放大流量计的转速，还可以适应不同的流速范围。
同时，为了减少摩擦损失和保证流体的顺畅
流动，椭圆齿轮与腔室的间隙通常采用润滑系统来进行维护。
然而，由于椭圆齿轮的设计，流体的流速会影响到椭圆齿轮的旋转速度。
实际上，当流速变化较大时，椭圆齿轮的转速会发生改变，进而影响
到流量计的准确性。
为了解决这个问题，通常在椭圆齿轮的传动装置中加
入一个补偿装置，用于根据流速的变化来调整椭圆齿轮的转速。
这样就可
以保证流量计在不同流速下的准确性。
总结来说，椭圆齿轮流量计的工作原理是通过测量流体推动椭圆齿轮
旋转的速度来计算流量。
它的主要部件包括椭圆齿轮、表头和传动装置。
流体通过流量计的进口进入到腔室中，推动椭圆齿轮开始旋转。
椭圆齿轮
的旋转速度通过传动装置转化成显示设备上的指针或者数字显示。
同时，
为了保证准确性，通常在传动装置中加入补偿装置来校正流速变化带来的
影响。
齿轮式流量计
齿轮式流量计1、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
2、工作原理及结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。
当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。
流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。
图1 椭圆齿轮运转原理图图2 椭圆齿轮流量计结构图1、计数器2发信器3、精度调节器（DN50以上使用）4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖3、类型（一）铸铁型、铸铁高粘型、铸铁高温型、铸铁变形型椭圆齿轮流量计（二）铸钢型、铸钢高粘型、铸钢高温型椭圆齿轮流量计（三）不锈钢型椭圆齿轮流量计4、使用1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。
被测液体含有气体时，应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。
调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。
在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
5、流量计在正确安装的条件下，为便于读数，可根据需要将计数器旋转180o 或90o安装要5、误差计算及调整（一）流量计的基本误差，由各检定流量点的各次测得值分别按下式计算：（容积法）E=Vm－V/V×100％E－流量计误差（一般指累计误差）取二位有效数字。
椭圆齿轮流量计的原理
椭圆齿轮流量计的原理
椭圆齿轮流量计是一种常用的流量测量仪表，其原理基于椭圆齿轮的旋转运动和流体的流动特性。
椭圆齿轮流量计由两个相互啮合的椭圆形齿轮组成，一个为驱动齿轮，一个为从动齿轮。
当液体通过流量计管道时，液体的流动将驱动齿轮旋转。
由于齿轮啮合，从动齿轮也会被带动旋转。
通过测量从动齿轮的旋转角度，可以确定流体的流量。
在椭圆齿轮流量计内部，设置有一个传感器用于监测从动齿轮的旋转角度。
传感器可以采用光电编码器、磁编码器等方式。
当从动齿轮转动时，传感器会不断记录齿轮的位置信息，并将其转换为相应的电信号。
通过对传感器输出信号进行处理和运算，可以确定从动齿轮的旋转速度和旋转周期。
由于旋转周期与流量成正比，因此可以利用旋转周期计算出流体的实际流量。
同时，通过检测转速来判断流体的稳定性和异常情况，如堵塞等。
椭圆齿轮流量计具有结构简单、易于安装和维护的特点，适用于液体和气体的流量测量。
然而，在实际使用中，需要注意选型和安装位置，避免液体的气蚀、汽蚀等现象的影响，以保证测量的准确性和可靠性。
KK-LC系列椭圆齿轮流量计
KK-LC系列椭圆齿轮流量计一、概述我们具有独立的产品设计、制造体系，能够提供多种材料、口径和连接方式，还提供与之相配套的转换器、显示仪表和流量计算机等。
椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。
若附加发信装置后，再配以电显示仪表可实现远传只是瞬时流量或累积流量。
典型应用:椭圆齿轮流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。
主要优点：◆口径从10~150mm；◆外壳材质有多种供选择：铝、不锈钢及中高压不锈钢、PPS、青铜等；◆轴承材质有多种供选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等；◆轴的材质：316不锈钢；◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；◆量程比10：1,最大可达50：1；◆精度为±1%和±0.5%两种，重复性±0.03%；◆安装时直管段要求：5D＋3D，需加装过滤器；◆粘度最高可达1,000 000CP；◆压力等级最高可达551bar；◆耐温等级最高可达-10~60℃；二、技术性能特点1. 椭圆齿轮流量计的技术性能型号口径最小流量最大流量精度等级工作压力（Mpa）LC-880.040.40.5，0．21.6，2．5，4．0，6． 4 LC-15150.161.5LC-20200.33LC-25250.66LC-40401.515LC-50502.424LC-8080660LC-1001001 0100LC-150********2.椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
各种流量计工作原理、结构图.
第一节节流式流量检测如果在管道中安置一个固定的阻力件，它的中间是一个比管道截面小的孔，当流体流过该阻力件的小孔时，由于流体流束的收缩而使流速加快、静压力降低，其结果是在阻力件前后产生一个较大的压力差。
它与流量(流速)的大小有关，流量愈大，差压也愈大，因此只要测出差压就可以推算出流量。
把流体流过阻力件流束的收缩造成压力变化的过程称节流过程，其中的阻力件称为节流件。
作为流量检测用的节流件有标准的和特殊的两种。
标准节流件包括标准孔板、标准喷嘴和标准文丘里管，如图9.1所示。
对于标准化的节流件，在设计计算时都有统一标准的规定要求和计算所需的有关数据、图及程序；可直接按照标准制造、安装和使用，不必进行标定。
图9.1 标准节流装置特殊节流件也称非标准节流件，如双重孔板、偏心孔板、圆缺孔板、1/4圆缺喷嘴等，他们可以利用已有实验数据进行估算，但必须用实验方法单独标定。
特殊节流件主要用于特殊；介质或特殊工况条件的流量检测。
目前最常见的节流件是标准孔板，所以在以下的讨论中将主要以标准孔板为例介绍节测式流量检测的原理、设计以及实现方法等。
一、检测原理设稳定流动的流体沿水平管流经节流件，在节流件前后将产生压力和速度的变化，如刚9.2所示。
在截面1处流体未受节流件影响，流束充满管道，管道截面为A1，流体静压力为p1，平均流速为v1，流体密度为ρ1。
截面2是经节流件后流束收缩的最小截面，其截面积为A2，压力为P2，平均流速为v2，流体密度为ρ2。
图9.2中的压力曲线用点划线代表管道中心处静压力，实线代表管壁处静压力。
流体的静压力和流速在节流件前后的变化情况，充分地反映了能量形式的转换。
在节流件前，流体向中心图9.2 流体流经节流件时压力和流速变化情况 加速，至截面2处，流束截面收缩到最小，流速达到最大，静压力最低。
然后流束扩张，流速逐渐降低，静压力升高，直到截面3处。
由于涡流区的存在，导致流体能量损失，因此在截面3处的静压力P 3不等于原先静压力p 1，而产生永久的压力损失p δ。
智能椭圆齿轮流量计的工作原理
智能椭圆齿轮流量计的工作原理引言在流程工业中，流量是一个关键的参数，对流量进行精确的测量和控制对于实现工业过程的高效和可靠至关重要。
在多数情况下，椭圆齿轮流量计是被广泛应用的一种流量测量装置。
本文将介绍智能椭圆齿轮流量计的工作原理。
椭圆齿轮流量计的基本结构智能椭圆齿轮流量计主要由流量管道、椭圆齿轮、传感器、运算器、显示器和控制器组成。
它的基本结构如下图所示：流量管道┌───────────┐│椭圆齿轮│─────────▶│传感器├───────▶运算器│ │└───────────┘▲│││▼显示器▲│││▼控制器智能椭圆齿轮流量计的工作原理椭圆齿轮流量计的工作原理基于中心的旋转和两个齿轮的互相接触。
液体通过流量管道流动进入设备内，其中的液体推动着装置中的两个椭圆齿轮旋转。
这些齿轮是基于椭圆形的形状制成的，它们会相互接触并将液体推向流量管道的下一个阶段。
智能椭圆齿轮流量计的传感器可以测量椭圆齿轮的旋转速度和位移，包括齿轮转速和总流量。
它使用一种特殊的算法来确定流量，即通过测量椭圆齿轮的旋转速度和位移，然后将它们转换为在某个瞬间流经管道的液体数量，并计算总流量。
智能流量计还具有的其它功能，比如报警，自动校准和远程控制等。
智能椭圆齿轮流量计可能会将数据传输到管理系统或 PLC，以调整温度、压力等参数，并降低操作风险。
智能椭圆齿轮流量计的优缺点椭圆齿轮流量计是一个精确、常用的流量检测装置。
而智能椭圆齿轮流量计提供了额外的功能，其与传统椭圆齿轮流量计的比较如下表所示：优点缺点测量范围广泛价格相对其他流量计较高抗磨损和抗腐蚀性强压降较大校准及故障排除容易需要高精度的椭圆齿轮制造技术和重量感应器技术可远程监测操作需要定期清洁维护结论智能椭圆齿轮流量计已经成为了许多工业流程中的必备装置。
通过本文的介绍，我们清楚的了解了椭圆齿轮流量计的基本结构和工作原理以及智能椭圆齿轮流量计的优缺点。
这些知识可以让我们更好地理解和使用这种流量计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
椭圆齿轮流量计的工作原理图
容积式流量计是一种直接测量型流量计，它利用机械测量元件，把流体连续不断地分隔为单个的固定容积部分排出，而后通过计数单位时间或某一时间间隔内经仪表排出的流体固定容积的数目来实现流量的计量与计算，它可用于各种液体和气体的体积流量测量。
容积式流量计的优点是：测量精度高，量程比宽，对上游流动状态不敏感，无前后直管段长度要求，特别适合高粘度介质的测量，因此广泛应用于工业生产过程的流量测量并作为流量计量的标准仪表。
其缺点是对被测流体中的污物较敏感，当被测管道口径较大时，流量计比较笨重。
容积式流量计的种类很多，按其测量元件形式和测量方式可分为椭圆齿轮流量计、腰轮流量计、刮板流量计、活塞式流量计、湿式流量计和皮囊式流量计等。
工业生产中使用比较普遍的有椭圆齿轮、腰轮和刮板流量计。
椭圆齿轮流量计
椭圆齿轮流量计的测量本体由一对相互啮合的椭圆齿轮和壳体组成，这对椭圆齿轮在流量计进出口两端流体差压作用下，交替地相互驱动并各自绕轴作非匀角速度的旋转。
两椭圆齿轮在运动过程中与壳体构成具有固定容积的测量室，椭圆齿轮与测量室内壁的间隙很小，以减少流体的滑流量并保证测量的精度。
通过椭圆齿轮的转动，连续不断地将充满在齿轮与壳体之间的固定容积内的流体一份份排出，并通过机械的或其他的方式测出齿轮的转数，从而可得到被测流体的体积流量。

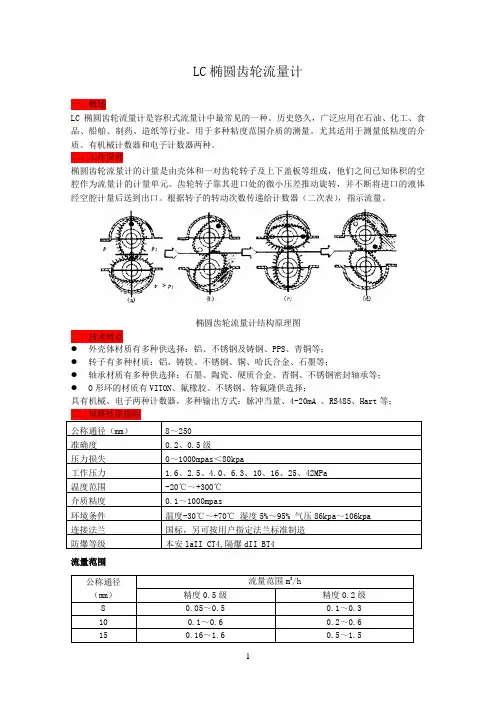

图1 椭圆齿轮流量计工作原理
椭圆齿轮流量计工作原理如图8-21所示。
由于流体在流量计入、出口处的压力p1p2，当A、B两轮处于图1（a）所示位置时，A轮与壳体间构成容积固定的半月形测量室（图中阴影部分），此时进出口差压作用于B轮上的合力矩为零，而在A轮上的合力矩不为零，产生一个旋转力矩，使得A轮作顺时针方向转动，并带动B轮逆时针旋转，测量室内的流体排向出口；当两轮旋转处于图1（b）位置时，两轮均为主动轮；当两轮旋转900，处于图1（C）位置时，转子B与壳体之间构成测量室，此时，流体作用于A轮的合力矩为零，而作用于B 轮的合力矩不为零，B轮带动A轮转动，将测
量室内的流体排向出口。
当两轮旋再转900时，A、B两轮重新回到位置（a）。
如此周期地主从更换，两椭圆齿轮作连续的旋转。
当椭圆齿轮每旋转一周时，流量计将排出4个半月形（测量室）体积的流体。
设测量室的容积为V，则椭圆齿轮每旋转一周排出的流体体积为4V。
只要测量椭圆齿轮的转数N和转速n，就可知道累积流量和单位时间内的流量，即瞬时流量：
（1）
椭圆齿轮流量计适用于高粘度液体的测量。
流量计基本误差为±0．2％～±0．5％，量程比为l0：1。
椭圆齿轮流量计的测量元件是齿轮啮合传动，被测介质中的污物会造成齿轮卡涩和磨损，影响正常测量，故流量计的上游均需加装过滤器，这样会造成较大的压力损失。
