宗地图简要处理流程

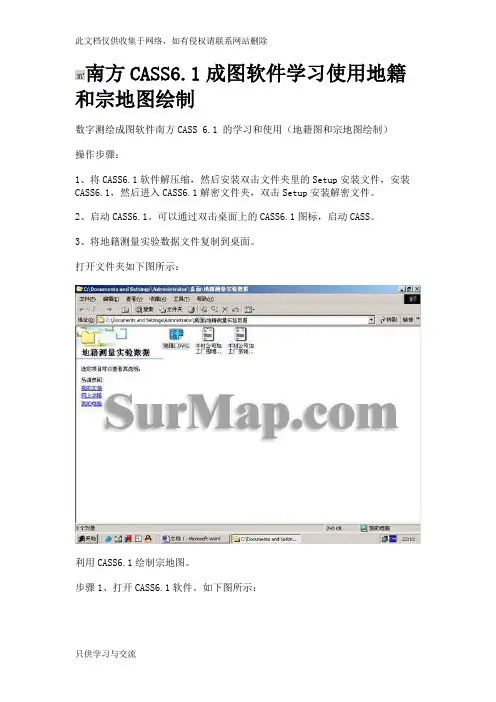

宗地图的绘制讲解学习
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。
Cass宗地图出图流程
Cass2008云南国土版输出宗地图流程和注意事项一．安装cad2005
1.点击“国土版安装”下的AutoCAD2005简体中文版中的setup.exe程序，进行安装；
2.
3.一直点击“下一步”，序列号输入“1319222222”，完成安装；
4.启动CAD2005，复制申请号至“AvtoCAD2005_Chs_KG.exe”,将计算出的激活码复制到CAD中进行激活；
二．安装cass2008
1.首先安装01 CASS云南安装中的setup.exe程序；
2.再将CASS云南国土版
3.0版(覆盖版)中的所有文件复制到C 盘的CassCzdj目录下，替换掉所有文件；
3.安装Bylodd.msi，采用默认设置就可以。
三．注意事项：
1.安装完CAD2005过程中若出现“.Framework”错误，点击安装cass国土版安装包下的NetFx20SP2_x86.exe程序。
2.尽量不要安装其他的非正版CAD和CASS程序。
3.启动桌面的CASS2008云南国土版for AutoCAD2005程序，打开地籍图后，点击菜单栏中的“云南国土”目录下的“云南城镇二调宗地图”选择需要的纸张大小，选择要输出的地块；
出来的对话框中，比例尺分母倍数采用默认的10，不满幅时由宗地向外延伸用20，然后填入制图员和检查员，制图单位名字后确定，在你要摆放宗地图的位置单机鼠标左键即可。
比例尺分母用50的倍数输出的宗地图不正确。
4.现输出的宗地图，要统一替换地籍号，列如：地籍号：530122204-201-(03)-025，要替换为地籍号：530122-204-201-JC03025。
5.宗地图中权利人名字会出现两个，删除一个。
打印宗地图的流程步骤
打印宗地图的流程步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!宗地图绘制流程。
1. 资料收集。
收集宗地界址点数据，包括坐标、界址点编号、界线走向等信息。

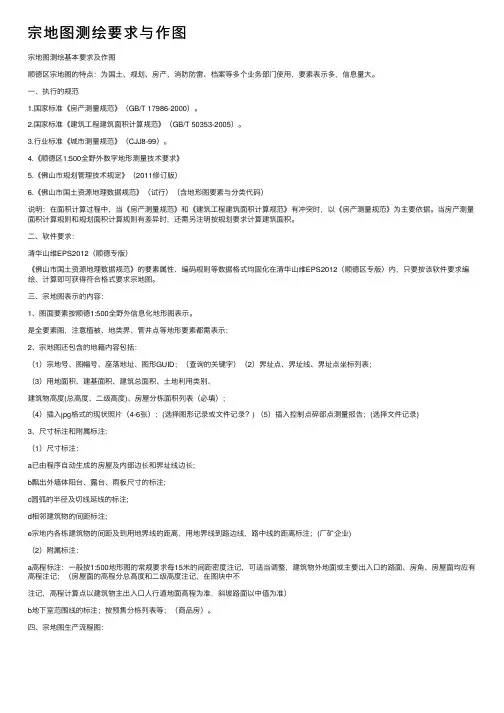

宗地图测绘要求与作图
宗地图测绘要求与作图宗地图测绘基本要求及作图顺德区宗地图的特点：为国⼟、规划、房产、消防防雷、档案等多个业务部门使⽤，要素表⽰多，信息量⼤。
⼀、执⾏的规范1.国家标准《房产测量规范》（GB/T 17986-2000）。
2.国家标准《建筑⼯程建筑⾯积计算规范》（GB/T 50353-2005）。
3.⾏业标准《城市测量规范》（CJJ8-99）。
4.《顺德区1:500全野外数字地形测量技术要求》5.《佛⼭市规划管理技术规定》（2011修订版）6.《佛⼭市国⼟资源地理数据规范》（试⾏）（含地形图要素与分类代码）说明：在⾯积计算过程中，当《房产测量规范》和《建筑⼯程建筑⾯积计算规范》有冲突时，以《房产测量规范》为主要依据。
当房产测量⾯积计算规则和规划⾯积计算规则有差异时，还需另注明按规划要求计算建筑⾯积。
⼆、软件要求：清华⼭维EPS2012（顺德专版）《佛⼭市国⼟资源地理数据规范》的要素属性、编码规则等数据格式均固化在清华⼭维EPS2012（顺德区专版）内，只要按该软件要求编绘、计算即可获得符合格式要求宗地图。
三、宗地图表⽰的内容：1、图⾯要素按顺德1:500全野外信息化地形图表⽰。
是全要素图，注意植被、地类界、管井点等地形要素都需表⽰；2、宗地图还包含的地籍内容包括：（1）宗地号、图幅号、座落地址、图形GUID；（查询的关键字）（2）界址点、界址线、界址点坐标列表；（3）⽤地⾯积、建基⾯积、建筑总⾯积、⼟地利⽤类别、建筑物⾼度(总⾼度、⼆级⾼度)、房屋分栋⾯积列表（必填）；（4）插⼊jpg格式的现状照⽚（4-6张）；(选择图形记录或⽂件记录？) （5）插⼊控制点碎部点测量报告；(选择⽂件记录)3、尺⼨标注和附属标注:（1）尺⼨标注：a已由程序⾃动⽣成的房屋及内部边长和界址线边长;b飘出外墙体阳台、露台、⾬板尺⼨的标注;c圆弧的半径及切线延线的标注;d相邻建筑物的间距标注;e宗地内各栋建筑物的间距及到⽤地界线的距离，⽤地界线到路边线，路中线的距离标注；(⼚矿企业)（2）附属标注：a⾼程标注：⼀般按1:500地形图的常规要求每15⽶的间距密度注记，可适当调整，建筑物外地⾯或主要出⼊⼝的路⾯、房⾓、房屋⾯均应有⾼程注记；（房屋⾯的⾼程分总⾼度和⼆级⾼度注记，在图块中不注记，⾼程计算点以建筑物主出⼊⼝⼈⾏道地⾯⾼程为准，斜坡路⾯以中值为准）b地下室范围线的标注；按预售分栋列表等；（商品房）。
宗地图制作
宗地图绘制一、环境参数设置1、分别打开给的6个DEG格式的模板文件，双击模板中的“审核日期：”后的“2008年12月6日”，修改为“2009年9月25日”（可自己定日期，但必须在绘图日期后面，绘图日期为2009年8月*日），双击绘图员“刘铮”，修改为自己的名字，保存。
2、将6个DWG的模板文件拷贝到CASS的安装目录下，默认的是C:\Program Files\CASS2008\BLOCKS。
3、将字体TTF文件拷贝到C:\WINDOWS\Fonts4、打开CASS 7.0软件，点击“文件→加入cass环境”5、点击“工具→文字→定义字型”，打开“文字样式”对话框，点击“新建”按钮，在样式名文本框输入“方正细等线体”，点击“确定”，取消选择“使用大字体”，然后在字体名下拉框中选择“方正细等线简体”，最后点击“应用”。
如图１所示。
图 1*每次关闭cass后再打开都得进行此操作6、点击“地籍→地籍参数设置”，打开“地籍参数设置”对话框，其中的具体参数设置如图２。
图 2＊以上环境参数设置好后重新启动cass软件二、制作宗地图（一）宗地提取1、点击工具条中的按钮，打开需要制作宗地图的图形文件。
2、点击工具条左上角的按钮，打开图层特性管理器，关掉ASSIST、GCD、KZD 图层。
3、点击“地籍→绘制宗地图框”，根据所需绘制宗地图的大小选择A4横、A4竖或A3横、A3竖，然后选择“单块宗地”。
4、按住鼠标左键，拖动鼠标将需要绘制宗地图的图块框中，选中后点击鼠标左键，弹出“宗地图参数设置”对话框，其中参数设置见图３。
5、在显示窗口下端的命令窗口中输入比例尺分母“500”（可根据图幅及所画宗地图的大小调整比例尺，保证宗地图的内容清晰就好），回车。
6、在屏幕空白处点击鼠标左键（滚轮可以进行放大、缩小操作，按住滚轮可进行图形的拖动），出现图４所示宗地图。
图3图 4如果画出的宗地图如下图所示，没有居中，可拖动鼠标左键选中其中的宗地图，在命令行中输入“m”，回车，再在图幅中心点击鼠标左键，移动宗地图到合适的位置，如图５所示。
宗地图的操作流程Word 文档
宗地图的制作流程
下面以倪家营乡下营村六社为例。
在做宗地图前要对地籍参数设置,通常根据实际要求设计的就是如下圈的部分.
第一：复合线转化为权属线
地籍→复合线转化为权属线→宗地基本属性中填写（宗地号﹑权利人﹑地类）选择合适位置点击宗地号注记位置。
把界指点圆圈的直径改为1，界指线的全局宽度改为0。
3
若有多余的面积通常用X2的虚线表示它全局宽度改为0。
3。
多余面积用(122）25.4(通常放在tk层，字体大小为1）意思就是多了25。
4平方米的面积
对倪家营乡下营村六社算有的住户进行宗地编号，编号原则是从左到右，由上到下序号依次变大。
做完之后就备份一份，以免以后操作出现失误。
第二：绘制宗地图框
绘制宗地图框→A4竖→选择输出方式→宗地图参数设置（只设置比例尺方式手工输入→比例尺分母为通常为300（若面积大的宗地放不下，应该改变比例尺的大小，应该根据实际情况确定）
通常输入比例尺分母为为300
这是第一个宗地生成，紧接着在输入比例尺300，就是第二个宗地生成
依次类推，直到最后一个生成
按ENTER键，就生成了算有宗地图.这样再备份一份，以免错误操作，重新返工.
第三:对宗地图进行修饰
在图层管理中除了JZD﹑TK层外,锁定算有图层,对界界指点圆圈修饰。
地籍→界指点圆圈修饰→圆圈修饰
接下来对画圈的部分修改
宗地四至的汉字的字体大小为1。
25，通常用HZ字体并且放在TK层。
道路注记通常有两种：主干道﹑机耕路！宗地四至通常有这几种说法：空地，耕地，通道,在修饰邻宗时要保留主要建筑物，邻宗的线长通常都延伸出5米。
主要原则就是图形美观漂亮.。
宗地图绘图流程
宗地图：
1、按宗地--局部存盘
2、检查是否存在重叠线
3、复合线转为权属线（复合线闭合才能转）
4、查看J1号界址点开始的位置（要求：必须是三村交点，一般始
于西北角）
若J1开始的位置不符合要求，要打断于点，成三段线再按顺序连接闭合。
再重新按要求注记界址点。
5、添加A3宗地图框（横、竖）缩放为合适大小，套回原图。
6、生成界址点坐标表（缩放合适大小后于图框右侧排列整齐）
7、由绘图输出-窗口-预览，确定合适比例尺（修改当前绘图比例
尺、图框下侧比例尺）
8、依据比例尺n 修减三村交点处的线头长度（1—2cm*n）
9、按要求填写宗地编号、地籍图号、权利人、面积；绘图日期、
终审日期、绘图员、审核员等。
并修改文字的字体样式、颜色等。
10、依据比例尺（比例因子n）修改文字高度、圆圈半径、线的全
局宽度等。
11、插入影像。
宗地图简要处理流程
宗地图处理简要流程
1.调入地形图
调入EDB或DWG数据。
2.绘制界址线
界址线的来源有两种，已有图形数据和外业实测坐标。
1）已有图形
2）坐标数据
2.1. 按坐标点位绘制
按用地范围的坐标点位绘制用地范围线。
操作步骤：
1)调入坐标数据，功能：文件菜单→输入输出→调入坐标文件数
据；
2)使用画线功能绘制界址线。
2.2. 调入已有的用地范围
调入已有图形数据作为用地范围线。
操作步骤：
1)调入图形数据，功能：文件菜单→输入输出→调入外部数据→
选择格式和文件；
2)全视图，工具条
3)清理无效数据，功能：选择、删除
删除整个图层：工作空间（）→图层上单击右键→全选本层地物
4)将调入后的范围线编码换为（界址线）
3.生成界址点和编号
4.标注边长
操作步骤：
1)启动功能，设置标注的参数：注记分类、注记大小、注记颜色（不同分
类显示不同颜色）；
2)选择界址线；
3)单击右键开始标注。
5.插入界址点表
6.绘制图框
7.显示设置
显示设置的目的，主要为了满足打印时颜色的需要，比如界址线为红色，其它的为黑白色。
通过图层管理或显示控制里进行设置。
颜色按出图要求进行指定。
8.打印
8.1. 打印区域设置
8.2. 打印预览
8.3. 打印。
eps宗地图操作流程
eps宗地图操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 数据准备收集宗地图所需的相关数据，包括宗地边界坐标、宗地属性信息等。
绘制宗地草图流程简介
绘制宗地草图是将外业测量数据导入专业绘图软件（如南方CASS等），以遥感正射影像图作为地理底图进行地图绘制的过程，利用软件中的编辑图库将外业实地测量的地物用专门属性的点、线、面进行表达。
其绘制流程大致可分为以下几个步骤：一、将外业测量的数据（*.dat文件）导入南方CASS中，在南方CASS中观察并计算好所需要的绘制底图的区域和范围，一般以外业测量组每天的工作量为范围基准（如一个社或者两个社，视宅基地的分布情况而定）。
二、将准备好的作业区域的遥感正射影像图用谷歌下载器进行裁剪。
裁剪主要是为后面的图像纠正做充分的准备，主要注意以下几点：①尽量将图幅裁剪成规则的长方形，以便图幅纠正；②所裁剪图幅要覆盖作图区域，要根据第一步骤中所导入的数据生成的点所覆盖的宅基地范围进行裁剪；③对于一些分布特别零散的宅基地，可根据就近原则裁剪在相邻的区域图幅，并不一定要按照外业测量基准，以免造成所裁剪图幅的不规则。
三、打开已经导入外业测量数据的南方CASS文件，点击工具栏‘工具’按钮，选择‘光栅图像——插入图像——附着’，寻找要加载的相应区域的影像图并点击‘打开——确定’，在窗口中空白处点拉一个位置就可将影像图加载到南方CASS文件中。
为了方便图像纠正，可在图层管理中新建一个图像层，并将图层颜色设置成容易辨认的颜色，同时将影像图放置在图像层，用移动命令将影像图拖拽到窗口中合适的位置。
四、在南方CASS中进行图幅的纠正，就是保证在一定精度下，将外业测量点叠加在影像图的相应位置上，尽量将测量点整体准确的叠加在影像图上。
具体操作就是点击工具栏‘工具——光栅图像——图像纠正’，此时窗口中出现一个正方形框选命令，移动正方形命令框点击影像图变现就会弹出纠正窗口。
在纠正前要选择变换方式，经过多次的实验和实践，总结出最适合的变换方式应该选择仿射变换，窗口中点击第一个拾取命令，点击影像图上的一点，在点击第二个拾取命令，点击相应的测量点，并将拾取的一对对应的坐标加载到纠正目录条中。
宗地图办理流程
宗地图办理流程
《宗地图办理流程》
嘿，朋友们！今天咱来聊聊宗地图办理流程这档子事儿。
就说我之前有一次去办理宗地图吧，那可真是一次特别的经历。
我记得那天起了个大早，满心欢喜地跑到相关部门，想着赶紧把这事儿给搞定了。
到了那儿，我就像个无头苍蝇似的，东问西问，也不知道该从哪儿开始。
先去了一个窗口，工作人员特别热情地跟我说：“亲，先去那边填个表哈。
”我就屁颠屁颠地跑去填表了，填的时候还特别紧张，生怕填错了啥。
填完表又去排队，那队伍排得老长了，我等啊等啊，感觉腿都站麻了。
好不容易排到我了，工作人员看了看我的表，说：“哎呀，这里填错啦！”我当时那个傻眼啊，没办法，又回去重新填。
填好再来，这次总算是通过了。
接着就是各种交资料，一会儿要这个证明，一会儿要那个复印件的，我就像个勤劳的小蜜蜂一样，跑来跑去地准备。
然后就是漫长的等待审核，我在那儿坐立不安的，心里一直嘀咕着：“可千万别出啥岔子呀！”终于审核通过了，我那叫一个高兴啊，感觉像是完成了一项巨大的使命。
最后拿到宗地图的时候，我心里别提多有成就感了，就好像打了一场大胜仗似的。
哎呀呀，这就是我办理宗地图的经历，虽然过程有点曲折，但好在最后还是顺利办下来啦。
所以啊，大家要是去办宗地图，可一定要有耐心，按照流程一步一步来，肯定能成功的！哈哈！。
宗地图的绘制
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载宗地图的绘制地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
宅基地宗地图修改权属流程与注意事项
宅基地宗地图修改权属流程与注意事项
嘿，朋友们！今天咱们来聊聊宅基地宗地图修改权属的流程与注意事项呀。
首先呢，说这个流程哇。
你得先向当地的土地管理部门提出申请哦。
这可不是随随便便就能办的呢！要带上相关的证明材料呀，像原有的宅基地宗地图、土地权属证明之类的东西呀。
哎呀呀，这些材料可不能少呢！提交申请之后呢，土地管理部门会安排工作人员进行实地的勘查与核实呀。
这一步很关键呢！他们要看看实际情况和你申请修改的内容是否相符呢。
然后哇，要是勘查没有问题，就会进入审核的阶段啦。
这个审核过程可能需要一点时间呢，大家可不要太着急呀。
审核通过后呢，就会根据新的权属情况对宗地图进行修改绘制啦。
那这里面有啥注意事项呢？哇，注意事项可不少呢！材料一定要准备齐全呀！要是少了啥，可能就会被打回重新申请呢，多麻烦呀！还有哇，在勘查的时候，你要积极配合工作人员呢，可不能故意隐瞒或者歪曲事实呀！这是很不道德的呢，而且一旦被发现，你的申请肯定就过不了啦！另外呀，在整个流程中，要随时关注进度呢，如果有啥疑问，一定要及时向土地管理部门询问呀，可别自己瞎猜呢！
总之呢，宅基地宗地图修改权属可不是个简单的事儿呢，大家一定要按照流程走，注意各项事项呀！这样才能顺利完成修改权属的事儿呢！。
Cass宗地图出图流程
Cass2008云南国土版输出宗地图流程和注意事项一．安装cad2005
1.点击“国土版安装”下的AutoCAD2005简体中文版中的setup.exe程序，进行安装；
2.
3.一直点击“下一步”，序列号输入“1319222222”，完成安装；
4.启动CAD2005，复制申请号至“AvtoCAD2005_Chs_KG.exe”,将计算出的激活码复制到CAD中进行激活；
二．安装cass2008
1.首先安装01 CASS云南安装中的setup.exe程序；
2.再将CASS云南国土版
3.0版(覆盖版)中的所有文件复制到C 盘的CassCzdj目录下，替换掉所有文件；
3.安装Bylodd.msi，采用默认设置就可以。
三．注意事项：
1.安装完CAD2005过程中若出现“.Framework”错误，点击安装cass国土版安装包下的NetFx20SP2_x86.exe程序。
2.尽量不要安装其他的非正版CAD和CASS程序。
3.启动桌面的CASS2008云南国土版for AutoCAD2005程序，打开地籍图后，点击菜单栏中的“云南国土”目录下的“云南城镇二调宗地图”选择需要的纸张大小，选择要输出的地块；
出来的对话框中，比例尺分母倍数采用默认的10，不满幅时由宗地向外延伸用20，然后填入制图员和检查员，制图单位名字后确定，在你要摆放宗地图的位置单机鼠标左键即可。
比例尺分母用50的倍数输出的宗地图不正确。
4.现输出的宗地图，要统一替换地籍号，列如：地籍号：530122204-201-(03)-025，要替换为地籍号：530122-204-201-JC03025。
5.宗地图中权利人名字会出现两个，删除一个。
南方CASS6制作宗地图的步骤
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。
农村宅基地GIS数据处理流程
目录1 空间数据入库 (2)1.1 CAD数据提取所需图层 (2)1.2 CAD空间数据入库 (11)2 空间数据拓扑检查 (16)3 属性数据挂接 (20)3.1 给房屋赋予房号作为唯一标识码 (20)3.2 给宗地赋予宗地号 (22)3.3 输出CAD示意图 (23)3.4 属性表格的整理 (27)3.5 属性表格的挂接 (31)3.6 成果整理 (33)1 空间数据入库1.1 CAD数据提取所需图层我们需要提取宗地、房屋和宗地注记三个层。
（1）查看当前图层的坐标，看是否是标准形式，即X坐标前有带号41，若无，需要平移。
（2）打开CAD图层管理器，在“JZD”层前面的小图标上双击，将该层设为当前图层。
（3）将当前图层外的其他图层全部关闭此时已将宗地图层单独显示出来了，下面全部选中宗地图层中的所有图形，复制，然后新建空白CAD文档，将所有图形原坐标粘贴。
（4）保存宗地数据（5）房屋层提取方法与宗地层一样，只不过是针对“JMD”层进行操作，提取出来的效果如下图所示。
（6）这样提取出来的图形包括很多院墙等多余的部分，下面需要将其中的房屋提取出来。
方法是通过“快速选择”，选择闭合线，然后复制，再新建粘贴。
注：为防止在复制时将其他要素也复制进去，最好在图层列表中将JMD以外的所有图层全部冻结。
图为复制错误。
粘贴后效果。
下面继续使用“快速选择”，将面积小于3的图形筛选出来，删除。
（7）保存房屋层（8）提取宗地注记打开“保安宗地”，使用“快速选择”工具，筛选文字对正方式为“中下”，然后复制，并新建、粘贴、保存。
1.2 CAD空间数据入库（1）新建文件地理数据库，并在数据库中新建数据集，数据集的空间参考选择“Xian_1980_3_Degree_GK_Zone_41”（2）在ArcGIS中加载刚才处理好的宗地。
注意都是加载多边形层。
确定。
（3）导入数据库。
在图层列表中右键，导出数据，然后选择刚才建好的数据库的路径。
宗地房屋图层作业方法
宗地和房屋图层作业方法（一）内业采集以高分影像成果为主要数据源，由专业技术队伍在室内通过基于高分影像直接采集和基于立体像对采集的方式，采集所调查房屋及其附属设施的界址点坐标等地籍要素。
根据地籍区、地籍子区、行政界线、一村一镇一地图等资料，在地籍子区范围内，统一预编宗地号，在宗地范围内预编界址点号、房屋编号。
（1）宗地和房屋采集方法内业采集可根据房屋密集程度选择基于正射影像图的直接采集方法或立体采集方法。
建议在房屋稀疏区采用直接采集方法，可提高内业工作效率；在房屋密集区域采用立体采集方法进行补充，以减少后续外业工作。
采用基于正射影像图直接采集时，需要进行投影差改正，保证房屋位置相对准确。
（2）数据组织与采集内容1.农村地籍调查数据库分为宗地（SLZD）和房屋（FW）两个图层，宗地层为内业采集（或外业补测）获取的宗地轮廓，包括零星国有建设用地使用权宗地、集体建设用地使用权宗地；集体建设用地使用权宗地又分为宅基地（即房屋面）、公益性公共设施、经营性建设用地、空闲地等。
房屋层即为采集的房屋面轮廓。
如，一个建有房屋的院落，采集房屋面作为房屋层要素，如图 1 所示；将采集的房屋面作为宅基地，院内其余范围作为空闲地，一同作为宗地层要素，如图 2 所示。
2.公益性公共设施、经营性建设用地按宗地轮廓采集（外围墙或其它明显边界线采集成一宗），内部房屋另作单独采集（独立的临时性房屋和棚房不采集）。
如下图 3：3.临时性附属设施不采集，如下图 4：（3）房屋综合处理1.坍塌房屋及裸露墙体按原有结构进行采集，使用状况填写为“空置”。
如图5 中房屋原本为一宗祖屋，应采集为一宗而不要分开采集。
2.在建房屋已封顶的按封顶轮廓采集，否则按地基轮廓采集，如图 6 所示。
3.相邻的两间房屋可按具体情况按以下三种方式处理：（1）图上间距大于 0.3mm 的，房屋和宅基地面均分开进行采集，如图 7 所示；（2）图上间距小于 0.3mm 且一房为另一房附属的，可综合为一幢房屋或一块宅基地进行采集，房屋结构、层数不同的，以主体房屋的结构、层数为准，如图8 所示；（3）图上间距小于 0.3mm 且不存在从属关系的，按两幢房屋分别采集，但经权属调查确定属于同一权利人的，在宗地层可合为同一块宅基地，如图 9、图 10 所示。
地籍测绘流程说明
宗地测绘流程及要求1．资料收集准备（地籍内业）1.1 收集的资料包括已有的地形数据和甲方提供的相关文件，包括：①供（征）地图（纸质与电子版）；②土地出让合同或划拨决定书；③若已竣工提供房产测绘面积成果报告（纸质与电子版）。
注：此步应在接受任务时，向甲方说明并要求其提供，并将电子文档放于\\DJ08\……。
1.2 将收集到的资料进行整理，将供（征）地图上的用地红线套入地形图，为外业测绘做准备。
注：向外业组提交①供（征）地图（纸质与电子版）；②土地出让合同或划拨决定书；③宗地号；④宗地测绘工程编号；⑤由甲方初步填写的地籍调查表；⑥房产测绘面积成果报告（纸质与电子版）。
2．地形图修测（外业组）2.1 按照地籍图测量要求（尽量布设一级图根附合或闭合导线，少用支导线），进行外业数据、地籍要素测量。
采集精度要求如下表：界址点测量精度要求2.2 采集完成后，对地形图进行绘制，形成现势地形图。
2.3 制作外业调查工作图：将甲方提供的供（征）地线套入新修测的现势地形图，判读地形图，确保用地红线内无其它建筑物，若有其它建筑则需通知甲方，让其出面协调处理。
决定是拆除建筑还是甲方在一定程度上退让其宗地界线（告诉甲方：存在违章建筑的情况下一般是办不出土地证的）。
参考供（征）地线和现势地形图和甲方一起初定其宗地的界址线。
以原供（征）地项目的勘测定界位置作为宗地界址点的，应直接采用原勘测定界界址点的坐标数据。
界址点以西北角为1号点（起点）顺时针方向沿着界址线重新编号，相邻界址点间距超过200米应适当增加界址点数量，遇圆弧、曲线时，应均匀设置奇数个界址点。
界址点为不明显的地物（供地红线）应标出放样坐标。
初定界址线后打印成1：500图纸，作为调查工作底图。
3．实地调查核实（外业组）3.1 打印外业调查表：打印相应的地籍调查表，作为外业调查记录（共2页）。
3.2 外业调查：调查的内容为与本宗地及相邻宗地的信息内容，包括：土地使用单位、工程项目名称、四至关系、门牌号等，见调查表第二页。
宗地图图片批量生成及PS批量裁剪方法
AcmeCADConverter批量生成宗地图图片添加DWG文件，设置保存的目标文件夹，文件格式选JPG，宽高按A4标准设置，一定要勾选“自动缩放”，并将背景色Background Color设置为白色。
Ps批量裁剪宗地图图片方法说明：该方法对于根据宗地图批量提取地籍调查表中的宗地草图图片有较强的借鉴意义。
1、我们先准备两个文件夹，一个用来装你要处理的宗地图图片，可以是几百上千张，另一个是空文件夹，用来装等下处理好的图片。
2、打开PS，打开待处理文件夹里的任意一张宗地图图片。
3、勾选“基本”选项，在右侧出现的工具栏找到动作按钮“”并单击，在动作工具栏右侧找到下拉菜单按钮“”，单击“新建动作”，为其命名，组选择“默认动作”即可，指定快捷键后，单击“记录”。
4、开始记录后，打开剪切工具，在宗地图上框选区域进行剪切，把需要修剪的宗地图按最大有用范围修剪一次并点击“文件”菜单下的“存储为”，将其存储到指定保存的文件夹。
图像品质设置为10-12以保证图像清晰度。
5、裁剪结束并保存后关闭该图像（必须先关闭才能停止录制），在界面上找到停止录制按钮并单击停止。
可以看到，我们的步骤主要包括：裁剪、存储和关闭三项。
单击裁剪和存储前面的三角形符号，可以展开其具体内容。
6、接下来开始批量处理。
找到“文件”菜单“自动”下的“批处理”，弹出批处理对话框。
①在动作中选择你刚才录制的动作，②源中选择要处理的图片所在的文件夹（待处理），③目标中选择处理完成后图片要保存的文件夹（已处理），最后选将错误记录到文件（随便找个地方保存）④确定，就开始处理你的全部图片了。
定位置进行裁剪和保存。
结束之后可查看刚才自动裁剪的文件夹里的文件，片，只需换成本次的图片，按此法批处理即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宗地图处理简要流程
1.调入地形图
调入EDB或DWG数据。
2.绘制界址线
界址线的来源有两种，已有图形数据和外业实测坐标。
1）已有图形
2）坐标数据
2.1. 按坐标点位绘制
按用地范围的坐标点位绘制用地范围线。
操作步骤：
1)调入坐标数据，功能：文件菜单→输入输出→调入坐标文件数
据；
2)使用画线功能绘制界址线。
2.2. 调入已有的用地范围
调入已有图形数据作为用地范围线。
操作步骤：
1)调入图形数据，功能：文件菜单→输入输出→调入外部数据→
选择格式和文件；
2)全视图，工具条
3)清理无效数据，功能：选择、删除
删除整个图层：工作空间（）→图层上单击右键→全选本层地物
4)将调入后的范围线编码换为6807322（界址线）
3.生成界址点和编号
4.标注边长
操作步骤：
1)启动功能，设置标注的参数：注记分类、注记大小、注记颜色（不同分
类显示不同颜色）；
2)选择界址线；
3)单击右键开始标注。
5.插入界址点表
6.绘制图框
7.显示设置
显示设置的目的，主要为了满足打印时颜色的需要，比如界址线为红色，其它的为黑白色。
通过图层管理或显示控制里进行设置。
颜色按出图要求进行指定。
8.打印
8.1. 打印区域设置
8.2. 打印预览
8.3. 打印。
