BD系列电力变送器说明书
变送器说明书
第一章 概 述重量变送器适用于有模拟输出接口要求的衡器，也适用对控制精度、速度要求不高的定量输出功能的衡器。
1.1 特点本仪表主要特点如下：☆ 数字校准：可以有两点非线性校准。
☆ 丰富的接口功能：RS-232C 一个、0/4~20mA 模拟输出接口一个、定值输出点2个。
第二章 安装2.1 安装要求：应符合第一章中1.2.2 工作环境的要求。
2.1.1 请不要将本仪表安装在如下条件环境中： 1） 阳光直射处2） 靠近热源、水源处 3） 暴露在雨环境下 4） 温差变化较大5） 粉尘严重或存在易燃、易爆、腐蚀性气体 2.1.2 最好的工作条件为室温20℃，湿度为50％RH 。
2.1.3 本仪表电源接地应确保良好（小于4欧姆）且不得与其他用电设备共地。
2.1.4请不要将传感器信号线与电力电缆一同铺设。
2.1.5供电电源应稳定，否则需加装电源净化设备。

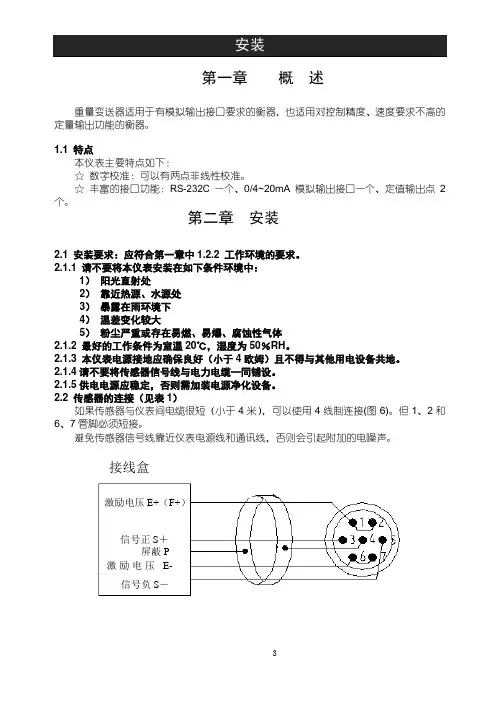

2.2 传感器的连接（见表1）如果传感器与仪表间电缆很短（小于4米），可以使用4线制连接(图6)。
但1、2和6、7管脚必须短接。
避免传感器信号线靠近仪表电源线和通讯线，否则会引起附加的电噪声。
激励电压E+（F+）激励电压E-（F-）信号负S －屏蔽P信号正S ＋接线盒图1 四线制连接接线盒激励电压E+（F+）信号正S＋屏蔽P激励电压E-（F-）信号负S－图2 六线制连接管脚 1 2 3 4 5 6 7定义激励电压正反馈电压正信号正屏蔽信号负反馈电压负激励电压负符号E＋F＋S＋P S－F－E－第三章基本操作3.1正常工作1.仪表可根据传感器的输出信号的输出相应的电流值2.该仪表可以设定两个定量值，且可根据设定的两个定量值输出定量点控制信号。
当仪表输出值大于“HH”设定值时，则“HH”定量点开关量输出。
当仪表输出值小于“LL”设定值时，则“LL”定量点开关量输出。
3.2 定值输出功能在称重状态下，按〖设定〗键，仪表进入用户编程状态，将“CoP-En”设为1X，仪表前面板上的“定值”标志指示，则仪表可根据“-HH-”、“-LL-”2个定值点的设定数值大小输出定值点信号。
FST800-3051DP 单晶硅差压变送器 产品说明书（V1.0）
单晶硅差压变送器产品说明书（V1.0）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd●重要声明非常感谢您购买菲尔斯特产品，我们为您真诚服务到永远。
菲尔斯特追求卓越的品质，更注重优良的售后服务，如有需要请拔打：400-607-8500（7×24h）。
操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。
请您将本说明书交到最终用户手中，在产品使用前务必仔细熟读。
并请妥善保管好，以备需要时查阅。
本说明书仅供参考所用，具体产品外形以实物为准。
●产品概述FST800-3051系列差压变送器是采用引进国外先进技术生产的高精度小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。
具有长期稳定性好，可靠性高，自诊断能力强等特点。
●性能特点1、卓越的防爆性以及抗振动、耐腐蚀；2、高效防雷击、强抗射频和电磁干扰保护；3、先进的温度数字补偿功能，工作温度范围宽；4、4～20mA电流输出叠加HART协议数字通讯（两线制）；5、具有本地、远程零点、量程调校功能；6、现场可按键操作，方便组态；7、可满足Exiall CT6Ga本安要求。
●应用范围广泛应用于石油、化工、钢铁、电力、建材、纺织、制药、食品、气体、科学实验和军工等各个领域工业过程检测与控制。
●技术指标使用对象：液体、气体或蒸汽测量范围：量程1-1~1kPa量程2-6~6kPa量程3-40~40kPa量程4-100~100kPa量程5-200~200kPa量程6-400~400kPa量程7-4000~4000kPa参考温度：25℃(除非另有说明)项目描述信号4-20mA、HART协议可选供电电压9~30V DC耗电≤2.7mA准确度等级±0.5%FS±1%FS环境温度-40～+85°C（不能结冰）耐压加O(绝对压力)～8MPa压力变送器不损坏；正常工作压力在3.4kPa(绝对压力)至量程上限。
GDB-V3三相电压变送器使用说明书
1. 注意产品标签上的辅助电源信息，变送器的辅助电源等级和极性不可差错，否则将损坏变送器。 2. 变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落。 3. 变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，最小安装间
隔不应小于 10mm。 4. 只能使用变送器的有效接线端，其它端子可能与变送器内部电路有连接，不能另图它用。 5. 当输入量超过额定值时，输出量会被限制在大约 1.2 倍额定输出值上。 6. 本系列变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取
本系列部分产品采用 DIN 导轨卡装式结构，插拔式端子接线，安装、维护方便，适用于各种工控监测系统、单片 机数据采集、信号传输转换和 DCS 集散控制系统等，可广泛应用于电力、通信、铁路、矿山、冶金、交通、仪表等行 业。
二、GDB-V3 三相电压变送器选型及参数表
1、变送器型谱表
GDB 产品类型 线制代号 结构类型 输入类型
防雷措施。 7. 本产品采用阻燃 ABS 塑料外壳封装，外壳极限耐受温度为＋85℃，收到高温烘烤时会发生变形，影响产品性能。
产品请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤。 8. 请勿损坏或者修改产品的标签、标志，请勿拆卸或改装变送器，否则本公司将不再对该产品提供“三包”（包换、
GDB-V3 三相电压变送器使用手册
目录：
一、变送器产品简介 二、变送器选型及参数表 三、变送器外型尺寸及端子定义图 四、主要技术指标 五、变送器的正确使用 六、注意事项
GDB-V3 三相电压变送器
使用说明书
一、GDB-V3 三相电压变送器产品简介
本系列产品采用 16 位高精度高速同步数据采集和数据处理技术、专业 MCU 控制器、特制隔离变送模块，隔离测 量三相电压的真有效值参数，并将其变换为 3 路的 0／4mA～20mA 或 0／1V～5V 标准直流信号输出。本系列产品具有 高精度、高隔离、低功耗、低漂移、温度范围宽、性能稳定、抗干扰能力强等特点。
工业压力变送器DMP 334使用说明-德国BD SENSORS
警告！本手册适用于专业的技术人员。 1.4 责任限制 对于因不遵循操作手册、不当使用、自行改动和毁坏 而导致仪器损坏的，本公司不承担赔偿责任并且不提供保 修服务。 1.5 使用说明 - 压力变送器 DMK/DMP 和 OEM 系列可以根据型号的不同 进行绝压、负压和表压的测量。旋入式压力变送器 LMK/LMP 系列尤其适用于液位和流程工业的压力测量。 操作人员有责任检验设备是否适合应用的工况条件。如果 存在任何疑问，请联系我们的销售部门以确保设备的正确 应用。对于因选型不当而造成的影响，本公司不承担任何 责任。 - 订购型号适于测量样本中说明的气体或液体介质。使用者 必须确保被测介质与设备所有接液材质都能够兼容。 - 所选型号产品性能与对应产品样本一致。如果没有产品样 本，请向本公司索取或从公司主页上下载。 (/products/download/datasheets) 警告! 不当使用会导致危险的发生!
DMP 331
-
-
! 该设备为电子精密测量设备，无论是否带包装都要小心处
理。
! 不能在设备上做任何的修改或变更。 ! 要轻拿轻放，不能随意抛扔。 ! 为避免膜片的损坏，请在开始启用该设备前再拆开包装和
保护帽。请保存好产品发货时配的保护帽。
! 设备被拆下后请马上为压力接口戴上保护帽。 ! 处理没有保护措施的隔膜时请格外的小心，因为没有保护
1.6 发货内容 确认包装内有以下几项并检查是否完好无损，是否与订购 要求一致。 - 压力变送器或旋入式压力变送器
BD SENSORS CHINA
欧智博德仪器仪表（上海）有限公司 金钟路 658 弄 8 号 B 座 6 楼 200335 上海 中国 Tel: +86（0）21/33600610/11/12 Fax: +86（0）21/33600613
BD系列电力变送器说明书
目录
1 概述.............................................................................................................................................5 2 型号说明.....................................................................................................................................5 3 通用技术条件.............................................................................................................................6 4 产品型号.....................................................................................................................................6 4.1 电流、电压变送器..................................................................................................................6 4.2 三相电流、电压变送器.............................................................................................
施耐德ZWD414B D415 D416 D433B D432B D433C综合电量变送器使用说明书
ZWD414B/D415/D416/D433B/D432B/D433C 综合电量变送器使用说明书（版本号 V4.1）本文档内容适用于以下型号：ZWD414B—单相综合电量变送器ZWD415—单相交直流电量变送器ZWD416—单相交直流电量变送器(带量程换挡)ZWD433B—三相综合电量变送器ZWD432B—三相综合电量变送器（谐波分析型）ZWD433C—多路综合电量变送器目录1. 产品选型说明 (1)2. 主要技术参数 (6)3. 产品外观、按键及显示窗口 (11)4. 使用前的准备 (12)4.1 测试原理 (12)4.2 安装使用流程 (12)4.3 开机信息说明 (12)4.4 注意事项 (13)5. 基本参数设置 (13)5.1 参数设置 (13)5.2 设置操作示例 (14)6. 使用接线图 (15)7. 串口通讯 (22)8. 扩展功能 (25)8.1 继电器输出功能 (25)8.2 开关量输入功能 (26)8.3 开关量输出功能 (27)9. 装箱清单 (28)10. 注意事项及产品维护 (28)附录1关于Z W D415外置分流器补充说明 (30)1.产品选型说明：表1 产品选型说明表1-1 ZWD414B/D433B功能第 1 页表1-2 ZWD415/ZWD416功能第 2 页表1-3 ZWD432B功能第 3 页表1-4 ZWD433C功能第 4 页表2 其他参数：订货须知：用户在订货前，请确认以下项目：1. 测试参数的范围满足订货产品的量程要求；其它测试范围必须订货时声明。
2. 工作电源：AC (85～265)V，(45～65)Hz；DC (125～250)V；其它要求必须订货声明。
3. 通讯串口默认RS485，MODBUS规约，如需RS232必须订货声明。
4. 扩展功能为选项，非标准配置；用户订货时必需声明。
5. 特制产品测量量程请参照产品标牌，其它特别声明的技术要求或使用要求。
变送器调试说明书
智能压力变送器调试使用说明书1.按键功能概述1.1. 按键模式说明压力变送器表头上都有三个按键，分别为“M”、“S”、“Z”。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
注：任何时候都可以按下“M“键，保存当前的设置数据。
2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执注：通过输入各个功能对应的操作码，可以快速进入对应功能。
例如输入“5”，直接进入设置阻尼功能。
例如输入“8”，直接进入设置输出特性。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例2.2. 设置单位2.3. 设置量程下限假设原来的量程下限为0，新输入的量程下限为－40kPa。
2.4. 设置量程上限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.8.零点迁移与量程迁移[调零和调满]2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30”。
例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
此时，液晶交替显示“主变量”和“电流”。
LDBB系列说明书
LD-B10 (B) SERIES OPERATIONAL MANUAL 干式变压器温度控制仪表Transformer Temperature Controller LD-B10 (B)系列使用说明书福建省力得自动化设备有限公司Fujian LEAD Automatic Equipment Co.,ltd.写在前面◆本说明书由最终使用者．．．．．保留！◆安装、操作前，请认真阅读本手册！在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！◆为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。
◆请勿将温控仪安装在高温、强腐蚀性、高场强的环境当中。
◆禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。
（操作密码：1012）◆接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
◆如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：、7820834。
◆本册若有进一步修订和更改，恕不另行通知。
目录走进力得--------------------------3一、概述---------------------------4二、技术指标-----------------------4三、工作原理-----------------------5四、功能与型号分类-----------------6五、面板及后板---------------------7六、传感电缆总成-------------------8七、操作与显示---------------------9八、功能模块-----------------------10九、B10-10E(B)电流输出型控制仪-----14十、B10-10F(B)通讯型控制仪---------15十一、现场故障处理小常识-----------16十二、安装-------------------------17十三、配件与订货-------------------19十四、服务-------------------------19走进力得93年，公司创建。
综合电量变送器使用说明书
综合电量变送器使用说明书全文共四篇示例，供读者参考第一篇示例：一、介绍综合电量变送器是一种用于测量电力系统中各种电量参数的仪器，可以对电压、电流、功率、能量等进行精确测量和传输。
本使用说明书旨在帮助用户更好地了解和正确使用综合电量变送器，确保其正常运行和准确测量。
二、产品参数1. 电压输入范围：0-1000V2. 电流输入范围：0-1000A3. 功率测量范围：0-1MW4. 电能测量范围：0-9999kWh5. 输出信号：4-20mA、0-5V、Modbus等6. 工作温度：-10℃~60℃7. 供电电压：AC/DC 85-265V三、安装步骤1. 选择安装位置：综合电量变送器应安装于干燥通风的环境中，避免阳光直射和潮湿环境。
2. 连接电源：将供电电压接入综合电量变送器，并确保接线正确，电压稳定。
3. 连接测量信号：根据需要进行电压、电流、功率、能量等参数的连接，注意接线端子的标识和极性。
四、使用方法1. 参数设置：按照用户手册的指引，进行综合电量变送器的参数设置，包括输入范围、输出信号类型、通讯协议等。
2. 监测显示：接通电源后，综合电量变送器将显示当前测量的各项电量参数，并实时更新。
3. 输出信号接收：根据需要选择合适的输出信号类型，接入到监控系统或数据采集设备中，以实现相关参数的远程监测和控制。
五、注意事项1. 严禁超出电量变送器的输入范围进行测量，以免损坏设备和引发安全事故。
2. 定期检查：建议定期对综合电量变送器进行维护和检查，确保其正常工作。
3. 避免受力：安装和使用过程中要避免对综合电量变送器施加剧烈的外力，以免损坏设备。
六、故障排除1. 电量参数不稳定：检查电源电压和接线是否正常，是否有外界干扰信号输入。
2. 显示异常：检查仪器是否受到严重机械碰撞或受潮等，需要重新设置或更换设备。
七、结束语综合电量变送器是电力系统中重要的测量和监控设备，正确使用和维护对于保证电力系统的运行安全和稳定具有重要意义。
LBD-MTP-2000微机厂用变压器保护测控装置说明书(T2410E、2411E)
通过ISO9001质量体系认证企业LBD-MTP-2000微机变压器保护测控装置(T2410E、T2411E)技术使用说明书(V1.0版)保定浪拜迪电气股份有限公司目录1概述1.1LBD-MTP-2000(T2410E)系列产品的用途分类：LBD-MTP-2000(T2410E)系列厂用变/站用变保护是面向10kV及以下系统用户的干式或油浸变压器保护测控装置，可用于厂用变压器的成套保护、控制、测量和监视报警等。
下面提供LBD-MTP-2000系列产品用途分类表，用户可根据变电站的具体情况加以选择。
1.2LBD-MTP-2000(T2410E)产品主要功能：➢三段式复合电压启动过流保护功能；➢高压侧零序电压闭锁零序两段过流及零序电流闭锁零序过压保护；➢低压侧零序两段过流保护；➢过负荷保护功能；➢本体保护功能：重瓦斯动作、压力释放动作、轻瓦斯告警和温度过高告警；➢监控功能：装置具有测量模拟量的遥测功能、采集外部开关量信号的遥信功能及控制外部开关的遥控功能;➢具有操作箱、谐波分析、故障录波、信号、PT断线检测和绝缘监察等功能；➢面板上具有大屏幕汉字液晶显示、键盘操作功能，可方便的实现测量跟踪监视、在线修改定值或投退某些保护功能。
面板上还具有运行、告警、跳位、合位等指示灯；➢装置通过数据总线上传状态信息、运行数据及故障报告，可远方在线修改定值和投退某些保护功能。
2通用技术数据2.1额定直流数据➢220/110 V;➢直流电源电压纹波系数不大于2%，电压波动为额定电压80~110%。
2.2额定交流数据➢额定交流电流I n：5A；➢额定交流电压U n：100V；➢交流电源波形为正弦波，畸变系数不大于2%；➢频率f n：50/60Hz。
2.3交流回路过载能力➢施加1.2In ~ 2In装置可持续工作；➢施加40In持续１s后无绝缘损坏。
2.4功率消耗➢直流回路每个保护功能模块不大于8Ｗ；➢交流电压回路不大于０.５ＶＡ／相；➢交流电流回路不大于０.５ＶＡ／相。
交流电压变送器说明书T1.0
交流电压变送器1.产品概述该变送器能够测量单相交流电流，隔离变送输出1路、2路相互独立的DC 0/4～20mA、0/1～5V、0/2～10V 信号或者一路DC 0/4～20mA、0/1～5V、0/2～10V 信号和一路485通讯。
2.型号说明BD100- / -BD100-电量变送器输入类型： AV-交流电压11-一进一出 12-一进两出 I-电流输出 V-电压输出 C-485通信 A-98.0mm*66.5mm*22.5mm 输出类型：C-99.0mm*112.0mm*22.5mm3.技术参数技术参数输入输入信号AC 0～100V/0～500VA输出输出信号第一路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V 第二路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V，RS485负载电阻电流输出时：≤550Ω；电压输出时：≥30K精度等级0.2%温度系数200ppm/℃响应时间≤350ms电源供电电压DC 20～35V，AC/DC 85～265V功耗≤1.9W电源保护反向保护（24V 供电）一般特性工作温度-20℃～60℃储存温度-40℃～80℃相对湿度≤95%RH，不结露，无腐蚀性气体场所海拔≤2500m 防护等级IP20外形尺寸99.0mm*112.0mm*22.5mm重量约160g 绝缘参数EMC 标准GB/T 18268绝缘强度辅助电源、输入、输出两两之间AC 2000V/1min绝缘电阻≥100MΩ安装方式TS35导轨式安装4.外形及安装（单位：mm）BD100-AV/□-C12壳体尺寸图909911222.535.55.指示灯含义1.绿灯：上电后，电源1S闪烁一次。
RS485通讯连接成功后，50ms闪烁一次。
2.红灯：发生过压、过流时，红灯点亮（过压、过流报警值为满度信号的120%）。
6.接线方式注：仪表接线采用可拆卸的接线端子，导线采用横截面积为0.5mm²～2.5mm²屏蔽线。
PLB-2D信号变送器说明
“PLB-2D型”信号变送器使用说明一：功能介绍PLB-2D信号变送器用来将称重传感器输出的毫伏级差分信号放大成（0—10V）的单端模拟量电压信号，以供PLC的AD模块进行采集。
每个PLB-2D模块有2个独立的通道，每个通道可以并接4个称重传感器；通过PLB-2D内部的电位计可以进行调零去皮处理，通过内部的拨码开关可以进行放大倍数设置，以适应不同的秤传感器输入电压范围的要求。
二：关键参数1．供电电压：DC24V，18—36V范围。
2．传感器激励电压：DC12V（±1%）。
3．传感器信号输入：0—25mV，差分或单端信号。
输入阻抗：100KΩ。
4．模拟量输出：0—12V，放大倍数可调节（16级，100-1400倍范围），输出电阻100Ω。
5．通道数：2个独立通道，每个通道可同时并接4个传感器。
6．模块最大供电电流2A（带载，全部接满8个称重传感器）。
三．外形功能介绍。
1．接线端子功能介绍。
（图一）○1接第一路称重传感器（最多可同时并接4个）：SI+（信号正端输入），S1-（信号负端输入），PE （传感器电缆屏蔽层），V1+（传感器激励正输出），V1-（传感器激励负输出）。
○3接第二路称重传感器（最多可同时并接4个）：S2+（信号正端输入），S2-（信号负端输入），PE （传感器电缆屏蔽层），V2+（传感器激励正输出），V2-（传感器激励负输出）。
○4第二路变送信号输出，接PLC的AD输入端：SO2-（信号地输出），SO2+（信号正输出）○5第一路变送信号输出，接PLC的AD输入端：SO1-（信号地输出），SO1+（信号正输出）2．信号板功能介绍（开盖后看到的上板）（图二）○1○4“调零”电位计：通过该电位计，可以在空秤情况下将变送器的输出电压调节到0—1V以内。
○2○3“放大倍数设置”拨码开关：通过该开关可以将放大倍数进行16挡设置，100-1400倍可调。
拨码开关位置及对应放大倍数如下：拨码位置放大倍数拨码位置放大倍数拨码位置放大倍数拨码位置放大倍数100 4578471204191547939129527162810191376363719111014673．电源板功能介绍（开盖后看到的下板）电源板主要为称重传感器提供激励电源（+12V），为变送电路提供工作电压（±12V）。
北斗银河BDM300系列技术说明书
48()I ● — — —
0.5 级 —
○1 路
○1 路 —
72()I ● — — —
0.5 级 —
○1 路
○1 路 ○1 路
72()I3 — ● — —
0.5 级 —
○1 路
○1 路 ○1 路
BDM310-
96()I3 48()V
—
—
●
—
—
●
—
—
0.5 级 —
— 0.5 级
○1 路 ○1 路
○1 路 ○1 路 ○1 路 —
100
75×75 67×67
98
75×75 67×67
98
96×96 88×88
92
48×48 45×45
100
75×75 67×67
98
75×75 67×67
98
96×96 88×88
92
“●”为标配功能，“○”为选配功能，“—”为无此功能
2.2 BDM310 系列单/三相电流电压表产品选型表
BDM310
功能模块 C - 485MODBUS通讯 1路 M - 4~20mA输出 1路 J - 报警输出 1路
额定电压输入值
57.7V 100V 220V 380V
额定电流输入值 1A 5A
类型
I - 单相电流测量 I3 - 三相电流测量 V - 单相电压测量
V3 - 三相三线电压测量(线电压)
显示模式 L - 液晶显示 G - 数码管显示
72()V — — ● — —
0.5 级
○1 路
○1 路 ○1 路
72()V3 — — — ● —
0.5 级
○1 路
○1 路 ○1 路
DPTN DPTD 压差变送器使用说明书
1DPTN/DPTD 压差变送器应用和特点⚫ 采用高精度MEMS 传感器及数字化技术，可以检测正压、负压或压差。
DPTN 适合平面安装， DPTD 有静压探头，适合风管直接安装使用⚫ 可用于各类通风、空调系统及设备的空气压力检测，也可测量风扇、鼓风机、过滤器阻力、炉体通风、孔板、净化间、生物安全柜、洁净工作台、除尘、医疗和药机等设备的压差检测 ⚫ 多种量程范围、工程单位和输出信号选择 ⚫ 高性价比，精度高达1%，量程最低为25Pa⚫ 按键/拨码开关支持功能：零点校准、单位切换、响应时间等 ⚫ 现场可插拔LCD 模块和现场多段量程选择。
DPTN/DPTD 的LCD 显示屏可以180°反向安装，适合不同的安装和接线方式技术指标介质：空气和非易燃、非腐蚀性气体，对潮湿/粉尘/结露/油污不敏感工作环境：-20~70°C 介质温度：0~60°C 温度补偿：0~50°C工作压力：过载10xFS ，破坏压力15xFS 精度：±1.0%FS(25Pa 为±2%FS) 长期稳定性：±0.5%FS /Year 温漂：＜0.05%FS/°C (零点)，＜0.08%FS/°C (满量程) 响应时间：0.5/1/2/5s ，可由拨码设置 过程连接：锥形咀，内径5mm 软管连接显示：5位LCD ，显示区域44x18mm ，带单位指示，现场可插拔 输出：0~10V ，4~20mA(二线)，0~5V ，RS485可选 输出负载：≤500Ω(电流型)，≥2k Ω(电压型) 电源：电压型16~28VAC/16~35VDC电流型18.5~35VDC (R L =500Ω)，8.5~35VDC (R L =0Ω)工程单位：5种，见量程表，拨码切换 清零按键：按键可实现方便的清零操作外壳材料：下壳ABS+PC ，上壳PC ，阻燃UL94V-0 防护等级： DPTN/DPTD ：IP65 重量：DPT/DPTN ：165g 认证：CE配件：LCD 显示模块(型号DPT-LCD 或DPTN-LCD)，含1个LCD 模块和1个面板贴膜。
LBD-MTP-2000主变综合测控装置说明书(T2412C)
4.4.1遥测功能
测控装置有取自测量CT的电流Iac、Ibc、Icc;；取自PT的电压Ua1、Ub1、Uc1；同时还可测量一段电压Ua2、Ub2、Uc2；还可以测量两个直流量。每周波采样32点，运用付氏算法计算各电压（电流）有效值，有用功率、无用功率及功率因数，并将这些数据通过CAN总线送MTM通讯管理单元，遥测全数据包括18项内容：Ua2、Ub2、Uc2、YW1、YW2、f、Ua1、Ub1、Uc1、Uab1、Ubc1、Uca1、Ia、Ib、Ic、P、Q、cosφ；P、Q、cosφ和Uab1、Ubc1、Uca1为计算所得。
大屏幕汉字液晶显示和薄膜键盘人机界面使调试更加方便。面板上具有运行、告警等指示灯。
实时32点交流采样，软件自动补偿，无可调元件。
遥测功能：测量电流取自测量CT，可测取一段母线电压，一段所用变电压，两路直流量，一路线路电流及有功功率、无功功率、频率和功率因数。
遥信功能：装置的数字信号及变压器的档位等位置信号上传至变电站层。
a）所有导电回路与地（或与地有良好接触的金属框架）之间的绝缘电阻应不小于500MΩ。
b）无电气联系的各导电回路之间的绝缘电阻应不小于500 MΩ。
2.7.2介质强度
装置应能承受频率为50/60Hz，时间1min的耐压试验而无击穿、闪络及元器件损坏现象。
a）所有导电回路与地（或与地有良好接触的金属框架）之间能承受工频2KV(有效值)的耐压值。
1.2LBD-MTP-2000(T2412C)主变综合测控装置，装置的特点如下：
装置以高性能的新型数字信号处理器（DSP）为核心，处理速度快、运算能力强。
独特的抗干扰设计和先进的表面贴安装工艺使系统具有很高的可靠性；硬件二级看门狗保证系统在异常时能及时复位；具有多重写闭锁功能的EEPROM保存系数和配置，确保参数不被误写。
DMP9051-B电池供电多参量变送器使用说明(差压式流量计专用)
DMP9051-B多参量变送器使用说明●适用与所有差压流量传感器●可电池供电现场显示无须外接电源●全隔离输出超强抗干扰性设计，屏蔽一切干扰●可输出脉冲、电流(4-20mA)、485(modbu-rtu)信号需外接电源）●自带温度压力传感器●气体、蒸汽自动温度压力补偿●量程比1:60 1:100 1:200 1:400●精度0.05级0.1级0.2级0.5级●气体可显示温度、压力、工况流量、标况流量等参数●蒸汽可显示温度、压力、密度、质量流量等参数一、功能流量积算仪采用微功耗单片机(功耗<=400uA)，使用工业锂电池DC3.6V供电，可使用2-3年。
流量积算仪使用大屏幕液晶显示，可以显示6位瞬时流量，精确到小数点后2位（0~9999.99m3/h）或1位（0~99999.9m3/h），累积流量可以显示9位累积流量，精确到小数点4位（0~99999.9999m3）或5位0~9999.99999m3）。
二、接线流量积算仪采用瞬时流量和累积流量同时显示方式，并提供下列输出方式：（1）三线制脉冲远传输出;（标准配置）（2）两线、三线电流输出;（可选）（3）485输出；（可选）三、按键操作按键功能：为设定键，按下此键和辅助键可以进行参数修改设定。
为加一键，按下此键可以使当前系数加一（0-9）若同时按下键和键，则使系数快速增加。
为减一键，按下此键可以使系数减一，若同时按下键和键，则使系数快速减少。
为辅助键按键使用：首先同时按和键，屏幕显示K32,输入密码1234，然后按键确认，继续同时按和键，显示K00,继续按键，显示K01,K02,K03,K04,K05,K06,K07,K08,K09,K10,K11,K12中间可以修改当前的参数，到屏幕显示K31时再按键，即可保存当前设定的参数。
参数说明：K00,K01,K02,K03,K04:线性修正系数K05,K06,K07,K08:以电压为单位的分段点K00 K01 K02 K03 K04K05 K06 K07 K08 ( F) 当前流量对应的电压F<=K05,则K=K00K05<F<=K06,则K=K01K06<F<=K07,则K=K02K07<F<=K08,则K=K03F>=K08, 则K=K04K09:采样时间设置(0-80)K10:保留需要修正的参数K0x=（标准数据÷仪表显示）×K0xK11:修正显示与输入系数(0-60000)K12:开方与不开方选择(0-4)0：不开方1：不开方×102: 开方3: 开方×104: 开方×100(默认设置)K13：选择累积小数点(0-2)0：×1显示1：×10显示2：×100显示K14：小数点选择(0-3)0：没有；1：一位；2：两位；3：三位K15:小流量切除(0-5000)K16:地址选择(1-255)K17: 波特率选择(0-2)0：24001：48002：9600K18: 电流输出满量程设定（0-60000）K19：连续采样与间隔采样设置0：标况显示，分时工作1: 标况显示，分时回零工作2：标况显示，实时工作3:工况显示，实时工作4:工况显示，分时工作K20:密度设定(0-99.99)K21:压力满量程设定(0-9999)K22:温度修正系数（默认10000）K23: 压力修正系数(默认10000)K24:电流输出选择(0-1) 0:标况1:工况K25:标况对应系数K26:压力零点K27:压力满度K28:差压零点K29:差压满度K30:电流满度K31:保留K32:口令设置(0-9999)注：K32设置为3000可显示当前流量所对应的电压值。
