摄像机芯片方案及HDSDI、HDMDI介绍.pptx

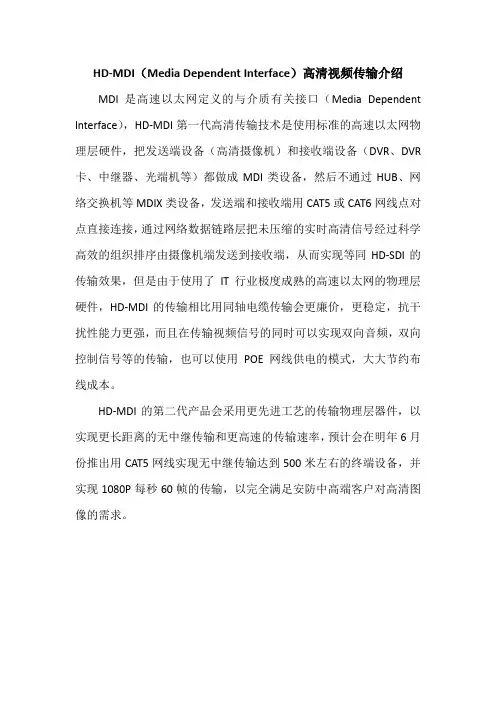

HD-MDI标准阐述
HD-MDI（Media Dependent Interface）高清视频传输介绍
MDI是高速以太网定义的与介质有关接口（Media Dependent Interface），HD-MDI第一代高清传输技术是使用标准的高速以太网物理层硬件，把发送端设备（高清摄像机）和接收端设备（DVR、DVR 卡、中继器、光端机等）都做成MDI类设备，然后不通过HUB、网络交换机等MDIX类设备，发送端和接收端用CAT5或CAT6网线点对点直接连接，通过网络数据链路层把未压缩的实时高清信号经过科学高效的组织排序由摄像机端发送到接收端，从而实现等同HD-SDI的传输效果，但是由于使用了IT行业极度成熟的高速以太网的物理层硬件，HD-MDI的传输相比用同轴电缆传输会更廉价，更稳定，抗干扰性能力更强，而且在传输视频信号的同时可以实现双向音频，双向控制信号等的传输，也可以使用POE网线供电的模式，大大节约布线成本。
HD-MDI的第二代产品会采用更先进工艺的传输物理层器件，以实现更长距离的无中继传输和更高速的传输速率，预计会在明年6月份推出用CAT5网线实现无中继传输达到500米左右的终端设备，并实现1080P每秒60帧的传输，以完全满足安防中高端客户对高清图像的需求。

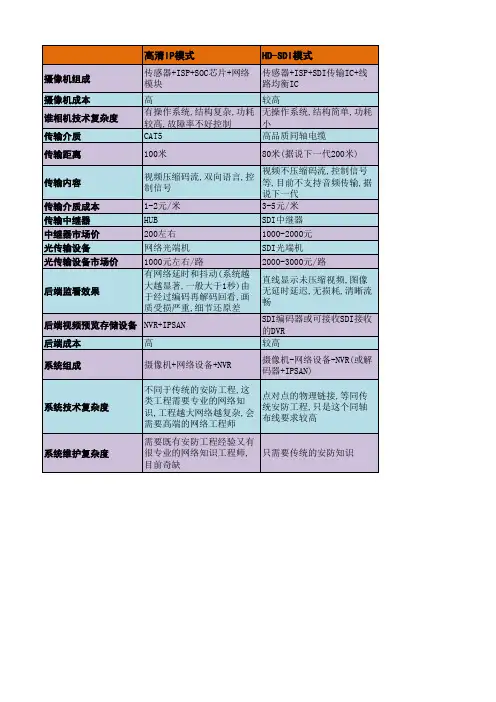

IPC、HD-SDI、HD-MDI三大高清系统对比
只需要传统的安防知识
高清IP模式
摄像机组成 摄像机成本 谁相机技术复杂度 传输介质 传输距离 传输内容 传感器+ISP+SOC芯片+网络 模块 高 有操作系统,结构复杂,功耗 较高,故障率不好控制 CAT5 100米
HD-SБайду номын сангаасI模式
传感器+ISP+SDI传输IC+线 路均衡IC 较高 无操作系统,结构简单,功耗 小 高品质同轴电缆 80米(据说下一代200米)
系统技术复杂度
不同于传统的安防工程,这 点对点的物理链接,等同传 类工程需要专业的网络知 统安防工程,只是这个同轴 识,工程越大网络越复杂,会 布线要求较高 需要高端的网络工程师 需要既有安防工程经验又有 很专业的网络知识工程师, 只需要传统的安防知识 目前奇缺
系统维护复杂度
HD-MDI模式
传感器+ISP+网线传输模块 (略高于网络模块) 低 无操作系统,结构简单,功耗 小 CAT5 100-150米(据说下一代500 米) 视频不压缩码流,双向语音, 控制信号等 1-2元/米 MDI中继器 100元左右 MDI光端机 1000元左右/4路 直线显示未压缩视频,图像 无延时,无损耗,清晰流畅 MDI接收模式的DVR 低 摄像机+MDI接手的DVR 点对点的物理链接,等同传 统安防工程,只需要普通布 线工程人员
视频不压缩码流,控制信号 视频压缩码流,双向语言,控 等,目前不支持音频传输,据 制信号 说下一代 传输介质成本 1-2元/米 3-5元/米 传输中继器 HUB SDI中继器 中继器市场价 200左右 1000-2000元 光传输设备 网络光端机 SDI光端机 光传输设备市场价 1000元左右/路 2000-3000元/路 有网络延时和抖动(系统越 直线显示未压缩视频,图像 大越显著,一般大于1秒)由 后端监看效果 无延时延迟,无损耗,清晰流 于经过编码再解码回看,画 畅 质受损严重,细节还原差 SDI编码器或可接收SDI接收 后端视频预览存储设备 NVR+IPSAN 的DVR 后端成本 高 较高 系统组成 摄像机+网络设备+NVR 摄像机-网络设备-NVR(或解 码器+IPSAN)
最新整理HDSDI高清对比IP网络监控.ppt
6. 编解码压力集中转移至后端主机，增加了实现高路数、高稳定性与高画 质回放的难度。 HD-SDI在后端存储的时候还是要压缩编码的，也就需要SDI编码器，SDI码 流如此之大造成编码设备压力巨大，解码回放的时候主机压力也很大，这样 无行造成了大功耗，也会影响主机的稳定性，高路数的情况下，还要保持高 画质高稳定性就要困难的多。
相比较而言，基于IP的高清视频监控系统完全基于网络技术的应用，单路视 频码流可以灵活控制在500kbps~3Mbps，且依赖于以太网的网络技术已 经相当成熟了，针对不同网络规模可以灵活的设计和规划网络。
2. HD-SDI系统设备价格昂贵 前端的HD-SDI摄像机作为系统的图像传感设备，将采集的光信号，由摄像机 的光电转换器件转换成数字化的视频信号传递给监视器，中间传输一般短距离采 用同轴电缆，但是这个电缆也是有要求的，一定要是高等级的同轴电缆，BNC接 头也一样要用高等级的。中远距离就要采用SDI中继器，更远的采用HD-SDI光 端机了，这些设备的价格都很高。 后端存储的如果不经压缩直接存储的话，硬盘的消耗将非常大，如果压缩的话， 还要添加昂贵的SDI编码器 HD-SDI监控核心的硬件厂家少，芯片成本高，也使得整个系统的设备造价变 得昂贵。
பைடு நூலகம்
对应设备 光介质远距离传输设备 光介质传输方式 磁盘存储空间
HD-SDI SDI光端机价格高 同轴电缆，需点对点发送 无压缩大空间占用
IP 光收发器价格经济 双绞线，可组网 合理占用磁盘空间
5. 前端防雷不好解决 SDI来自广电领域，主要用于室内环境，并没有大规模用于外场的先例，相关 标准的制定也没有考虑工业环境下的应用，相关的防雷技术之前并无储备。 SDI电缆传输的是高频数字信号，防雷器的原理和设计与模拟视频完全不同， 目前应该说还没有什么好的解决方案。IP高清监控在这方面已经有了很好的工 程项目经验了，使用网络防雷技术可以很好的解决防雷问题，从而可以应用在 室内，室外全天候运行。

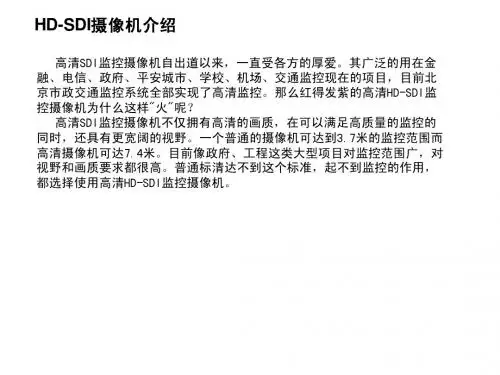

HD-SDI摄像机介绍
高清SDI监控摄像机自出道以来，一直受各方的厚爱。其广泛的用在金 融、电信、政府、平安城市、学校、机场、交通监控现在的项目，目前北 京市政交通监控系统全部实现了高清监控。那么红得发紫的高清HD-SDI监 控摄像机为什么这样"火"呢？ 高清SDI监控摄像机不仅拥有高清的画质，在可以满足高质量的监控的 同时，还具有更宽阔的视野。一个普通的摄像机可达到3.7米的监控范围而 高清摄像机可达7.4米。目前像政府、工程这类大型项目对监控范围广，对 视野和画质要求都很高。普通标清达不到这个标准，起不到监控的作用， 都选择使用高清HD-SDI监控摄像机。
HD-SDI摄像机介绍
SDI接口标准
• 串行数字接口SDI（Serial Digital Interface) • 根据数据速率不同，有三种SDI标准： 标准清晰度SD-SDI（297Mbps）和高清晰度 HD-SDI（1.485Gbps)、3GSDI（2.97Gbps)
HD-SDI概念
• • • • HD-SDI高清视频监控标准，是由HD-CCTV联盟提出的，基于普通同轴线缆进行传输， 以高速数字视频信号切换设备为核心的无损数字高清监控解决方案。 信号标准：SMPTE292M 传输速率：1.485Gbps 视频格式：720p@25/30/50/60fps 1080p@25/30fps 1080i@50/60fps
HD-SDI摄像机介绍
HD-SDI摄像机与IP高清摄像机对比HD-SDI摄像机介绍
HD-SDI技术优势
（1）不失真的可靠度， 传送的是无压缩的数字视频信号
（2）高清等级的实时传输， 几乎没有网络产生的图像延时问题
（3）平滑过渡到高清， 如同模拟系统一样的安装方式， 不用改造线路
7-3高清技术之HD-SDI
SDI接口标准
SMPTE 259M，SD-SDI，数据率270 Mbps SMPTE 292M，HD-SDI，数据率1.485Gbps SMPTE 424M，3G-SDI，数据率达到2.97 Gbps
相对于IP网络高清技术， HD-SDI具有优势： 标准化 易用性 高画质和实时性
模拟标清监控系统平滑升级到HD-SDI高清系统
远程HD-SDI高清系统 对于远程HD-SDI高清监控系统，还要用到HD-SDI编码器、交换机、路由器等其 他网络设备，从而使不同监控点的视频信号能够汇聚到监控中心或远程中心。
HD-SDI
信号标准为SMPTE292M，传输速率为1.485Gbps， 视频格式为720P@25/30/50/60fps， 以及1080P@25/30fps和1080i@/50/60fps。
HD-SDI摄像机 HD-SDI录像机
பைடு நூலகம்
HD-SDI后端设备
HD-SDI传输系统：发送端和接收端都采用SDI专业编解码芯片作为核心，例如编码芯片GV7600， 解码芯片GV7601构成的HD-SDI系统，发送端将视频信号通过同轴电缆发送至接收端。
摄像机芯片方案及HD-SDI、HD-MDI介绍全解共38页文档
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
SDI基础知识培训PPT课件
深圳富视安智能科技有限公司
15
相对于IP高清方案，HD-SDI产品有如下优势：
1、由于设备采用BNC接口连接，也就是说我们在将已有的传统模拟框 架系统转为高清监控系统的过程中，无需重新布线，只需更换前端和 后端部分，这将为工程节省巨大的时间成本和人力成本。
SDI矩阵
HDMI监视器
SDI视频分配器
SDI-DVR
SDI转HDMI 深圳富视安智能科技有限公司
网络交换机
笔记本电脑
HDMI监视器
25
简单连接方法介绍
深圳富视安智能科技有限公司
26
深圳富视安智能科技有限公司
27
深圳富视安智能科技有限公司
18
主要内容
一、HD-SDI基础知识 二、HD-SDI摄像机的优势 三、HD-SDI摄像机的使用
深圳富视安智能科技有限公司
19
前端产品方案
6230（1080P） 传感器 ISP MN34041+NVP2400
Panasonic NextChip
深圳富视安智能科技有限公司
20
HD-SDI产品
6230IQ66
主要特性
◆1/3"逐行扫描CMOS ◆1080P/25&30fps ◆彩色 0.5Lux/F1.2,
黑白 慢快门 0.0008Lux/F1.2 ◆2D/3D/智能降噪
影像冻结,镜像,负片 , 数字宽动态,边缘照度补偿, 隐私遮蔽,移动侦测,白点修复,去雾 ◆1.485Gb/s传输150米 ◆ OSD菜单、DC12V
HD-SDI硬盘录像机(SDI录像机)
地址:深圳市宝安区西乡大道富通城三期4A802HD-SDI 硬盘录像机（储存SDI 高清图像）深圳市华天成科技有限公司专业生产HD-SDI 硬盘录像机，采用嵌入式Linux 操作系统、标准H.264压缩算法、8路高清视频输入和录像。
支持HDMI 、VGA 视频输出(HDMI 视频输出最高分辨率达1920*1080)。
HD-SDI 硬盘录像机内置WEB Server ，方便网络远程控制管理。
它内置4个硬盘接口，还可外带1个eSATA 硬盘，支持TB 级硬盘，支持DDNS ，鼠标局部区域拖动数字放大，以及鼠标高速云台控制功能，极大地方便云台控制。
另含3个USB 接口，支持鼠标和移动存储备份。
产品特点1. 选择支持最高图像清晰度的1080i 或 720p 高清CCTV 摄像机2. H.264压缩格式来实现高效录像3. 支持所有摄像机全高清实时录像与回放 ( 720p)4. HDMI 1080i 和 VGA 多主监视器输出5. 高分辨率(1080p/720p) 录像的同时降低远程查看码流的带宽6. 五重操作（实时预览、录像、回放、备份及远程监控）7. 拥有免费的DDNS 服务，无需设置静态IP 地址也能实现远程控制8. 友好的图形用户界面（GUI ）9. 支持 4 个固定内置硬盘和1个eSATA 外接硬盘10. 多重控制输入: 鼠标/前面板/远程控制器/键盘11. 快速设定: 单击菜单选项，可轻松快速安装12. 快速备份: 可以在播放的同时将录像备份到USB13. 快速回放: 只需移动鼠标，点选并拖动播放杆，即可找到想要播放的录像文档14. 快速搜寻: 直观的播放杆，可以通过简单的拖动操作使用15. 智能搜寻: 直接在特定区域中找个某片段记录16. 快照搜寻: 显示特定间隔的快照，轻松找出想要的场景17. 内置的网页界面可支持远程客户端设置或操作DVR18. 千兆以太网接口，有利于通过网络进行远程高速浏览和控制19. 通过鼠标或前面板在屏幕上实现PTZ 控制20. 支持音频录制功能21. 内置DVD 刻录机22. 3个USB2.0接口用于外接设备备份数据或连接鼠标地址:深圳市宝安区西乡大道富通城三期4A80223. 支持多种语言界面24. 支持安装19 吋机架广泛范围：★现场直播录制及回放★传统编辑机房作为编辑录像机和放像机★非编机房上下载设备，节省磁带录像机★转播车上作为备份和录像机使用★在维修场合时作为便携式视频音频信号发生★摄 像 机长时间记录和备份使用★现场或者演播室大屏幕背景播放设备★体育赛事现场录制和慢动作回放系统★电视台播出系统中作为垫播或插播使用★演播室播出广告串编★单兵记者现场记录及编辑回放★高清数字化医疗现场采集记录及回放★极端环境下使用的专业视频应用HD-SDI 产品应用 ---HDCCTV 描述（高清SDI 应用方案）（hd-sdi 摄像机、hd-sdi 光端机、hd-sdi 转hdmi 转换器、hd-sdi 硬盘录像机）前端全部采用HD-SDI 高清数字摄像机进行采集，用同轴电缆和HD-SDI 光端机机房中心，一路进入HD-SDI 矩阵，输出到管理中心大屏显示，为全高清非压缩音视频信号，无压缩、无延时、无失真的特点；从矩阵输出一路图像利用HD-SDI 光端机远程传送到上级中心，可以控制矩陈输出任何一路图像查看； 一路进入编码器，对音视进行存储，在接入网络，方便利用因特网远程查看音视频图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1080p@25/30fps 1080i@50/60fps
HD-SDI监控结构图 第二讲：HD-SDI绍
HD-SDI方案介绍
200万像素，宽动态功能 HD-SDI模组： 1、1/2.8英寸 SONY 200万像素传感器 2、1080P/30fps,720P/60fps 高清视频 3、支持2D 3D降噪功能 4、OSD菜单，多国语言支持 5、PAL制式，NTSC制式可选 6、支持IR-CUT切换 7、传输距离大于150米（需要SDI专用线材） 8、带帧累积功能 9、除雾功能，WDR宽动态功能
HD-SDI硬盘录像机应用范围：
★现场直播录制及回放 ★传统编辑机房作为编辑录像机和放像机 ★非编机房上下载设备，节省磁带录像机 ★转播车上作为备份录像机使用 ★在维修场合时作为便携式视频音频信号发生 ★现场或者演播室大屏幕背景播放设备 ★体育赛事现场录制和慢动作回放系统 ★电视台播出系统中作为垫播或插播使用 ★演播室播出广告串编 ★单兵记者现场记录及编辑回放 ★高清数字化医疗现场采集记录及回放 ★银行、企业、小区高清监控 ★极端环境下使用的专业视频应用
日本厂家： 索尼 夏普 日立
韩国厂家： 三星 NextChip CNB LG RJ
模拟摄像机芯片方案
SONY CCD介绍
镜 头 镜头
图像传感器规格表：
CCD
图像传感器
DSP
数字信号处理器
备注：SONY 主流CCD规格表（附上）
模拟摄像机芯片方案
SONY DSP介绍
镜 头 镜头
SONY DSP规格表：
SONY 高清图像传感器介绍
镜
CCD
头
CMOS
镜头
图像传感器
网络 编码芯片
网络编码平台
网络摄像机芯片方案
Aptina 高清图像传感器介绍
镜
CCD
头
CMOS
网络 编码芯片
镜头
图像传感器
网络编码平台
网络摄像机芯片方案
TI 网络编码芯片介绍
镜
CCD
头
CMOS
镜头
图像传感器
网络 编码芯片
网络编码平台ቤተ መጻሕፍቲ ባይዱ
图像信号处理器
HD-SDI摄像机介绍
SDI接口标准
• 串行数字接口SDI（Serial Digital Interface) • 根据数据速率不同，有三种SDI标准： 标准清晰度SD-SDI（297Mbps）和高清晰度 HD-SDI（1.485Gbps)、3GSDI（2.97Gbps)
HD-SDI概念
• HD-SDI高清视频监控标准，是由HD-CCTV联盟提出的，基于普通同轴线缆进行传输， 以高速数字视频信号切换设备为核心的无损数字高清监控解决方案。
3A功能（自动聚焦、自动曝光、自动白平衡） 颜色校正 图像噪点校正
网络摄像机芯片方案
其它厂家网络编码芯片介绍
镜
CCD
头
CMOS
镜头
图像传感器
网络 编码芯片
网络编码平台
第二讲：HD-SDI介绍
SDI标准由电影电视工程师协会(SMPTE)进行定义，广泛应用在广播和视频产品 中。SDI标准描述了怎样通过视频同轴电缆在剪辑设备之间传送未压缩的串行数 字视频数据。
CXD4140GG CXD4130GG CXD4129GG
模拟摄像机芯片方案
如何确定一款模拟摄像机芯片的组成方案？
一、确定图像传感器的型号
（1）尺寸 （2）名称 （3）有效像素和水平分辨率 （4）宽动态
二、确定DSP的型号
（1）超级宽动态/数字宽动态 （2）低照度(慢快门) （3）2D/3D降噪
网络摄像机芯片方案
芯片方案提供商：
镜 头
镜头
日本品牌： 富士能 腾龙 希比希 宾得 图丽
国内品牌： 上海凤凰 福光 力鼎
CCD CMOS
网络 编码芯片
图像传感器
网络编码平台
CCD厂家： 索尼 柯达
CMOS厂家： 美国 Aptina、 Omnivision、 日本索尼、 松下等；
美国TI 美国安霸 华为海思 台湾智源
网络摄像机芯片方案
镜
CCD
头
CMOS
网络 编码芯片
镜头
图像传感器
网络编码平台
模拟摄像机芯片方案
芯片方案提供商：
镜 头
镜头
日本品牌： 富士能 腾龙 希比希 宾得 图丽
国内品牌： 上海凤凰 福光 力鼎
CCD CMOS
DSP
图像传感器 数字信号处理器
CCD厂家： 索尼 夏普 松下
CMOS厂家： 美国 Aptina、 Omnivision、 韩国 Pixplus
CCD CMOS
图像传感器
DSP
数字信号处理器
备注：SONY 主流DSP 规格表（附上）
模拟摄像机芯片方案
SONY “EFFIO” 700线芯片方案
CCD
图像传感器
DSP
数字信号处理器
700线高清晰：SONY ICX673/ICX811 700线低照度：SONY ICX673 700线宽动态：SONY ICX663
HD-SDI转HDMI转换 HD-SDI中继器 介绍
1、支持HD-SDI 和3G-SDI 2、支持全高清1080P@60Hz 3、分辨率自动识别 4、一路SDI环回输出，SDI传输距 离，可再延长160米
HD-SDI光端机介绍
1、一路视频，一路环通 2、单级传送距离可达20Km 3、可支持一路反向数据（云台和球机控制）
4路1080P HD-SDI硬盘录像机介绍
采用嵌入式Linux操作系统、标准H.264压缩算法、8路高清视频输入和录 像。支持HDMI、VGA视频输出(HDMI视频输出最高分辨率达1920*1080) 。HD-SDI硬盘录像机内置WEB Server，方便网络远程控制管理。它内置4 个硬盘接口，还可外带1个e-SATA硬盘，支持TB级硬盘，支持DDNS，鼠 标局部区域拖动数字放大，以及鼠标高速云台控制功能。另含3个USB接口 ，支持鼠标和移动存储备份。8T硬盘可以存一个多月，跟网络摄像机相差 不大
深圳市博深电子有限公司
摄像机芯片方案及HD-SDI/HD MDI介绍
交流目标
1、了解什么是摄像机的芯片方案，市场上有哪些主流芯片方案？ 2、公司摄像机采用哪些芯片方案？优势在哪里？ 3、了解HD-SDI摄像机，如何正确看待HD-SDI系统的优劣势？ 4、HD-MDI摄像机
目录
第一讲：摄像机芯片方案 什么是摄像机的芯片方案 模拟摄像机的芯片方案 网络摄像机的芯片方案
第二讲：HD-SDI介绍
第一讲：摄像机芯片方案
什么是摄像机的芯片方案 模拟摄像机的芯片方案 网络摄像机的芯片方案
什么是摄像机芯片方案？
模拟摄像机组成：三大主要元器件
模拟摄像机芯片方案：图像传感器+ DSP
镜
CCD
头
CMOS
DSP
镜头
图像传感器 数字信号处理器
网络摄像机组成：三大主要元器件 网络摄像机芯片方案：图像传感器+ 网络编码芯片
