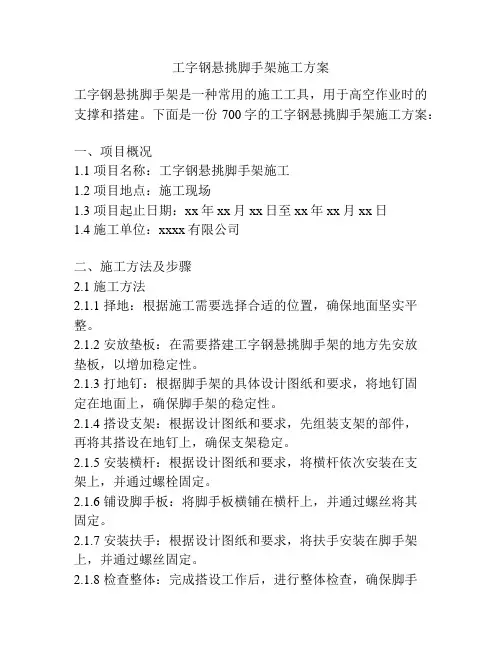

工字钢悬挑脚手架施工方案工字钢悬挑脚手架是一种常用的施工工具，用于高空作业时的支撑和搭建。
下面是一份700字的工字钢悬挑脚手架施工方案：一、项目概况1.1 项目名称：工字钢悬挑脚手架施工1.2 项目地点：施工现场1.3 项目起止日期：xx年xx月xx日至xx年xx月xx日1.4 施工单位：xxxx有限公司二、施工方法及步骤2.1 施工方法2.1.1 择地：根据施工需要选择合适的位置，确保地面坚实平整。
2.1.2 安放垫板：在需要搭建工字钢悬挑脚手架的地方先安放垫板，以增加稳定性。
2.1.3 打地钉：根据脚手架的具体设计图纸和要求，将地钉固定在地面上，确保脚手架的稳定性。
2.1.4 搭设支架：根据设计图纸和要求，先组装支架的部件，再将其搭设在地钉上，确保支架稳定。
2.1.5 安装横杆：根据设计图纸和要求，将横杆依次安装在支架上，并通过螺栓固定。
2.1.6 铺设脚手板：将脚手板横铺在横杆上，并通过螺丝将其固定。
2.1.7 安装扶手：根据设计图纸和要求，将扶手安装在脚手架上，并通过螺丝固定。
2.1.8 检查整体：完成搭设工作后，进行整体检查，确保脚手架稳定可靠。
2.2 施工步骤2.2.1 工地勘查：对施工现场进行勘查，确定悬挑脚手架的搭设位置和数量。
2.2.2 施工准备：准备好所需的工具和材料，并确认施工人员的工作安排。
2.2.3 搭设脚手架：按照施工方法中的步骤，进行脚手架的搭设工作。
2.2.4 检查脚手架：搭设完成后，进行脚手架的检查，确保安全可靠。
2.2.5 施工作业：在搭设好的脚手架上进行所需的高空作业。
2.2.6 施工结束：作业完成后，及时清理施工现场，并进行脚手架的拆除工作。
三、安全措施3.1 施工人员必须接受安全培训后方可上岗。
3.2 施工现场需设置安全警示标识，并划定禁止通行区域。
3.3 施工人员操作时必须佩戴防护帽、安全带等个人防护设备。
3.4 定期检查脚手架的稳定性和安全性，并进行必要的维护和修理。

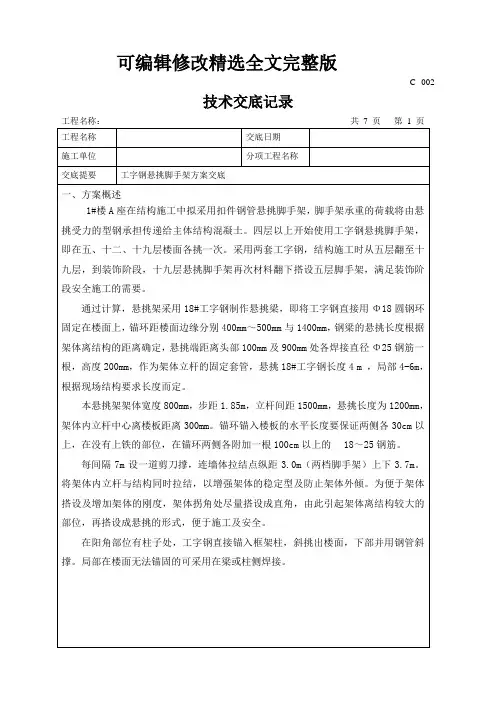

悬挑脚手架施工方案交底(脚手架)精选全文完整版
可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。
四层以上开始使用工字钢悬挑脚手架，即在五、十二、十九层楼面各挑一次。
采用两套工字钢，结构施工时从五层翻至十九层，到装饰阶段，十九层悬挑脚手架再次材料翻下搭设五层脚手架，满足装饰阶段安全施工的需要。
通过计算，悬挑架采用18#工字钢制作悬挑梁，即将工字钢直接用Φ18圆钢环固定在楼面上，锚环距楼面边缘分别400mm～500mm与1400mm，钢梁的悬挑长度根据架体离结构的距离确定，悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根，高度200mm，作为架体立杆的固定套管，悬挑18#工字钢长度4 m ，局部4-6m，根据现场结构要求长度而定。
本悬挑架架体宽度800mm，步距1.85m，立杆间距1500mm，悬挑长度为1200mm，架体内立杆中心离楼板距离300mm。
锚环锚入楼板的水平长度要保证两侧各30cm以上，在没有上铁的部位，在锚环两侧各附加一根100cm以上的18～25钢筋。
每间隔7m设一道剪刀撑，连墙体拉结点纵距3.0m（两档脚手架）上下3.7m。
将架体内立杆与结构同时拉结，以增强架体的稳定型及防止架体外倾。
为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工及安全。
在阳角部位有柱子处，工字钢直接锚入框架柱，斜挑出楼面，下部并用钢管斜撑。
局部在楼面无法锚固的可采用在梁或柱侧焊接。
C--002技术交底记录工程名称：共7 页第2 页技术交底记录工程名称：共7页第3 页技术交底记录工程名称：共7 页第4 页技术交底记录工程名称：共7页第5 页技术交底记录工程名称：共7 页第 6 页技术交底记录工程名称：共7页第7页。
工字钢悬挑脚手架施工方案

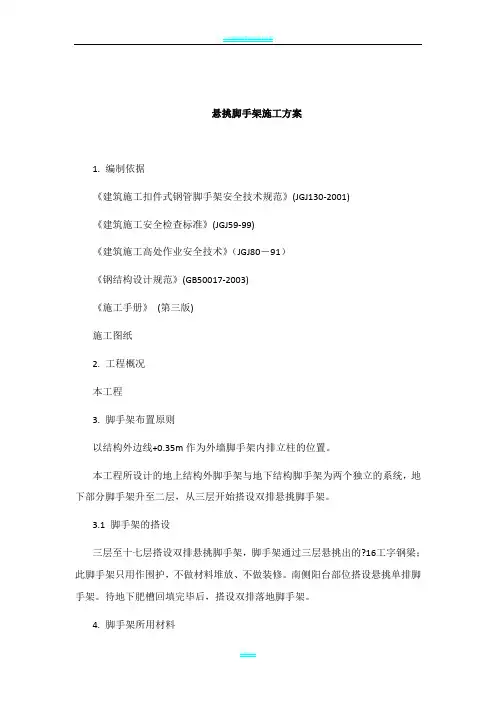

悬挑脚手架施工方案1. 编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》（JGJ80－91）《钢结构设计规范》(GB50017-2003)《施工手册》(第三版)施工图纸2. 工程概况本工程3. 脚手架布置原则以结构外边线+0.35m作为外墙脚手架内排立柱的位置。
本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，地下部分脚手架升至二层，从三层开始搭设双排悬挑脚手架。
3.1 脚手架的搭设三层至十七层搭设双排悬挑脚手架，脚手架通过三层悬挑出的?16工字钢梁；此脚手架只用作围护，不做材料堆放、不做装修。
南侧阳台部位搭设悬挑单排脚手架。
待地下肥槽回填完毕后，搭设双排落地脚手架。
4. 脚手架所用材料4.1 钢管脚手架钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管的检查必须符合下列规定：²新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合《建筑施工扣件式钢管脚手架安全技术规范》的规定：外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差1.7mm；钢管必须涂有防锈漆。
²旧钢管：钢管表面锈蚀深度≤0.5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.5的规定：各种杆件钢管的端部弯曲L≤1.5m，△≤5mm。
²立杆钢管弯曲，当3m＜L≤4m，△≤12mm；当4m＜L≤6.5m，△≤20mm²平杆、斜杆的钢管弯曲L≤6.5m，△≤30mm。
扣件采用可锻铸铁制作的扣件，在螺栓拧紧扭力矩达65N·m时，不会发生破坏。
旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4.2 扣件十字扣、一字扣、回转扣符合规范要求，与钢管管径相匹配。

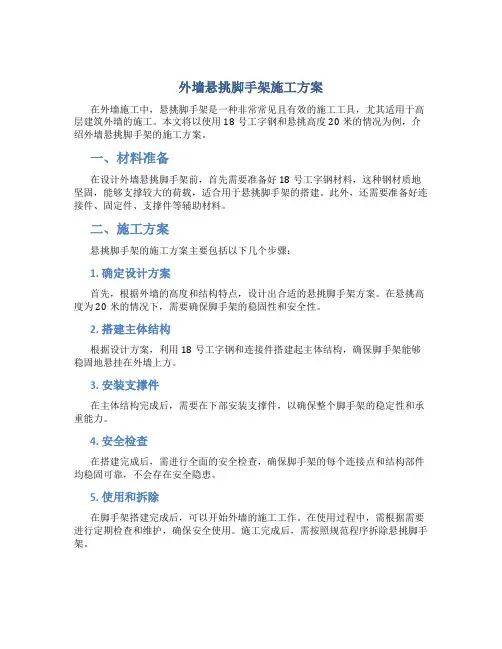

外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)
外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。
本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。
一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。
此外，还需要准备好连接件、固定件、支撑件等辅助材料。
二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。
在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。
2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。
3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。
4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。
5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。
在使用过程中，需根据需要进行定期检查和维护，确保安全使用。
施工完成后，需按照规范程序拆除悬挑脚手架。
三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。
在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。
工字钢悬挑式脚手架施工方案
工字钢悬挑式脚手架施工方案一、施工工艺1、本工程悬挑脚手架钢管采用Φ50×3.0，脚手架内立杆离墙面距离0.3m，排距为0.8m，立杆纵向间距1.5m，步距为1.8m。
2、搭设顺序：预埋直径16mm的U型钢筋拉环→放置悬挑工字钢→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→依次搭设。
3、脚手架搭设必须配合施工进度要求，一次搭设高度不应超过相邻连墙。
4、每搭设完一步脚手架后，应按规范规定校正步距、纵距、横距及立杆的垂直度。
5、严禁将外径48mm与51mm的钢管混合使用。
7、相邻立杆的对接扣件不得在同一高度内，错开距离应符合构造要求。
8、开始搭设立杆时，应按楼层间距设置一到连墙杆，直到连墙安装稳定后，方可进行下一步的搭设。
9、纵向水平杆应四周交圈，用直角扣件与内外角部位立杆固定。
10、剪刀撑的搭设应随立杆、纵向和横向水平杆等同步搭设。
11、脚手架的操作层面须满铺脚手板，设200mm高的挡脚板和高度1.2m的护身栏。
二、构造要求1、纵向水平杆的构造要求纵向水平杆应设置在立杆内侧，其长度不宜小于三跨，纵向水平杆用对接扣件连接，对接扣件应交错布置，两相邻纵向水平杆的接头不宜设置在同步内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3，即是60cm。
2、横向水平杆的构造要求（1）主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，靠墙一端外伸长度不应0.4L（L为排距），且不应大于500mm，因此取最小值不应大于420mm。
（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
（3）铺设脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。
3、脚手板的设置要求（1）作业层面脚手板应铺满、铺稳，离开墙面120～150mm。

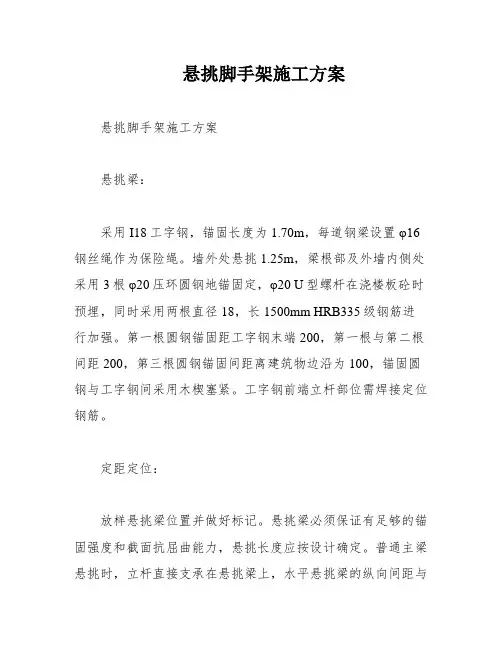

悬挑脚手架施工方案
悬挑脚手架施工方案悬挑脚手架施工方案悬挑梁：采用I18工字钢，锚固长度为1.70m，每道钢梁设置φ16钢丝绳作为保险绳。
墙外处悬挑1.25m，梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mm HRB335级钢筋进行加强。
第一根圆钢锚固距工字钢末端200，第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100，锚固圆钢与工字钢间采用木楔塞紧。
工字钢前端立杆部位需焊接定位钢筋。
定距定位：放样悬挑梁位置并做好标记。
悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。
普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向联粱上焊接150-200mm、外径ΦXXX的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。
阳角处理：悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级，阳角处挂两道按“立面示意图2”中所示进行处理。
立杆：内立杆距外墙边300mm，立杆横距900、纵距1200、步距1800.相邻立杆的对接扣件不得在同一高度内。
下端第一根立杆交错用6m杆和3m杆相互错开。
在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。
4.3大横杆：为了保证脚手架的稳定性，大横杆应设置在立杆内侧，长度不应小于三跨。
接长时，推荐使用对接扣件，且应交错布置。
相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm。
各接头中心至最近主节点的距离不宜大于纵距的1/3.如果采用搭接方式接长，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
悬挑工字钢外脚手架施工方案(经专家论证)
一、工程概况及编制依据（一）工程概况本工程位于XX省XX县XX路南端东侧公路旁，总建筑面积19102.15平方米。
其中5栋地上共十九层，地下一层，主体建筑最高为56.4米，一层、二层为商铺，三至十九层主要为住宅用房，地下一层为地下车库；6栋地上共十八层，地下一层，主体最高建筑为53.2米，一至十八层主要为住宅用房，地下一层为地下车库；3栋商铺为地下一层地上两层建筑；室外地下车库为一层。
本工程属于一类高层商住楼建筑。
建筑耐火等级为一级。
框架剪力墙结构，抗震设防烈度为八度，基本风压取0.4KN/m²，公路与建筑用砖砌挡墙隔离建筑离挡墙10米左右挡墙外有城市居民低压用电电线，其中5栋北边为钢筋加工厂及材料堆放场地具体规划详施工组织平面图，混泥土强度墙柱C45、梁板C40.卫生间板厚100mm厚,客厅130mm厚,卧室120mm厚。
工字钢外挑脚手架搭设要求：外挑工字钢采用I16工字钢，安装前必须刷防锈漆一道，工字钢间距1.500m，外挑1.300m。
（1）、在转角处工字钢布置：见附图：5栋、6栋工字钢平面布置图。
（2）、阳台处工字钢处理采用4.500m和6.000m工字钢搭配悬挑，详见悬挑梁平面布置图，该处悬挑工资钢均采用直径为16mm双钢筋反拉。
其中6栋4-16轴与A轴相交处阳台采用两根9.000m长I16工字钢横担于剪力墙上。
（3）、楼梯及采光处采用两根3.000m长I16工字钢横担于两侧剪力墙上。
该处悬挑工字钢均采用直径为16mm双钢筋反拉。
（4）、悬挑工字钢均设直径为16mm反拉钢绳（上述特殊部位设置两根反拉钢绳），钢绳均采用花篮螺栓紧固。
反拉钢绳锚固于建筑物的吊环采用Φ16双吊环光圆钢筋预埋于现浇混凝土中，详见附图。
（二）编制依据（1）XX工程建设项目三标段承建的5栋、6栋建筑单体、3栋商铺及室外地下室工程施工图纸。
（2）《建筑工程施工质量验收统一标准》（GB50300－2001）（3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）(J84－2001)。
悬挑脚手架施工方案
悬挑脚手架施工方案（一）方案选择本工程从第九层开始采用悬挑外架，支架层设在第九层，悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。
（二）施工工序悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。
（三）搭设方式搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。
（四）技术细节1、在架空层板筋绑扎之前，按架空层悬挑外架布置图埋设悬挑外架用钢筋，其包括板面穿插工字钢用钢筋、外架转角处支撑钢筋。
2、须待悬挑层砼达到设计强度时方可穿插工字钢搭设上部外架。
3、悬挑架立杆间距分别为：纵向间距见架空层悬挑外架布置图，横向@1050，横杆步距1800。
4、为了保证外架立杆间距均匀，架身美观整齐。
外架起步架子制作成简易桁架，以便调节立杆间距并确保立杆荷载传递到工字钢上。
5、工字钢上每根立杆下双钢管并排，每一立杆均落在并排双钢管上，套在与钢管焊接的钢筋支座上。
具体做法详见下图。
6、每层设连墙杆，连墙杆连接方式详见下图，连墙杆每隔6000左右设立一道。
7、转角处外架由于无法挑工字钢，则采用钢筋支撑，每隔二层卸载的方式搭设，如下左图所示。
需用此种方法处理的外架位置见架空层处架布置图：大横杆距工字钢面200mm开始搭设。
相邻步架的大横杆应错开布置在立杆的里铡和外侧。
立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。
10、小横杆贴近立杆设置，搭于大横杆上。
在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。
11、剪刀撑沿架高连续布置，斜杆与地面夹角为45ο~60ο，每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。
12、每一悬挑段铺钢筋网板层数不得超过8层，作业层为两层。
13、立杆、大横杆的接头位置如上右图所示，架设时应注意挑选钢管长度。
14、水平斜拉杆，设置在有连墙杆的步架平面，人，以加强外架的横向刚度。
15、悬挑架外围满挂安全网。
