注意：电压的测量是 将表并入被测电路； 表笔用法：红表笔插 入标有“V”孔中!
1kv=1x10³V 1v=1x10³mV
3. 电阻的测量 （ Ω ）
档位置于电阻测量档，红黑表笔接在被测设备（电 阻）两端。
方法：（指针表测量电阻前必须调零，确保测量数 据准确。）
（1）.表笔插到相应的孔内。
（2）.估算电阻大小，选择相应的档位。
（无法确定时随便选一档位进行初测）
（3）.测量时与被测量设备并联，设备断电测量， 测量受其它设备影响时设备要脱离电路测量。
（4）.指针表档位乘刻度读数，数字表显示相应 的值，为‘0’时，档位打得太大，为‘1’时档位打 得过小。
这七个档是电阻测量 档，上面标示的是各 档所能测量的最大值。
可用来测量导线的通断，电阻值 的大小，当你用某个量程测电阻 时如果显示为“1”时，表示你所 先的量程小了，也就是说超量程 了，这时你要换一个更大的量程
1、开关介绍
电源 开关
屏幕 锁定
2、功能介绍电阻
直流 电压
交流电压
转速 温度插孔
闭合角
蜂鸣档 检测二极管
占空比 温度 直流电流 交流电流
晶体管
检测晶体 管极性
3、插孔介绍（3红1黑）
测电流 时接
其它
接黑表笔
UT51型数字万用表
液晶显示器 电源开关
功能开关旋钮
电阻电压测试 孔
电流测试插 孔
注意： 1、当万用表的电池电量即将耗尽时，液晶显示器左上角
电池电量低提示。会有电池符号显示，此时电量不足， 若仍进行测量，测量值会比实际值偏高。 2、有的数字万用表没有自动关机功能，使用过后一定将 电源开关置于关闭状态，以节省电池的电量。
③ 短路检查： 将转盘打在短路（ ）档，表笔位置同上。用两表笔的另一端 分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器 发出声响。 ④ 三极管的测量： a、根据型号判别三极管的材料和类型：国产三极管的型号标 记为3XXX，其中，3AXX为锗PNP型；3BXX为锗NPN型； 3CXX为硅PNP型；3DXX为硅NPN型。 b、判定管脚：一般三极管的管脚排列如附录图8-3所示（从 底部看），准确判别可查手册。
数字式
自动万用表
指针式万用表与数字万用的区别
❖ 1.内部供电不同，数字只需要9V叠层电池， 而指针还需要1.5V的2号电池
❖ 数字与指针测量的档位不同 ❖ 数字测量精度比指针的精度要高，且测量直
流电压不要要分正负极和读书直观 ❖ 数字正表笔所接的是电池的正极黑表笔接负
极，而指针式恰巧相反
MF47-1型指针式万用表
普通指针式万用表的测量原 理是把被测电量、电压、电 流、电阻等都转换成电流信 号，使磁电式表头指针偏转 一定角度，并与输入量保持 一种对应关系。通过指针的 读数和量程的选择来完成测 量的。、
DY2201A型数字式汽车万用表
数字万用表是目前最常 用的一种数字仪表。其 主要特点是准确度高、 分辨率强、测试功能完 善、测量速度快、显示 直观、过滤能力强、耗 电省，便于携带
可以根据蜂鸣器是否 鸣叫而迅速的判断电路 中是否有短路！
当用来测二极管时， 显示的数值就是二极管 的正向压降值。
测量二极管
方法：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右
二孔内，两支表笔的前端分别接二极管的两极，如下图所示，
然后颠倒表笔再测一次。
若二极管正常，则两次测量的结果应该是：一次显示“1”
字样或没有显示，另一次显示零点几的数字。此数字即是二
极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，
且此时红表笔接的是二极管的正极，而黑表笔接的是二极管
的负极。
红表笔
0.67
黑表笔
c、.测定β值：按三极管三个极的位置，将其插入万用表的三 极管插孔，并根据三极管的类型，选择至NPN或PNP的位置。 如果三极管正常，应显示一个约20～200的数值，此即为该三 极管的β值。
三极管测试插 孔
测试公共接地 端
用万用表检测
1． 电流的测量 （～A -A）
档位置于电流测量档，被测电流从红、黑表笔 两端接入。 方法：（1）.表笔插到相应的孔内。
（2）.估算电流大小，选择相应的档位。 （无法确定时从大档打到小档）
（3）.测量时与被测量设备串连。 指针表看档位取刻度读数，数字表显示相应的 值，为0时，档位打得太大，为1时档位打得过小。 前面有“一”说明电流实际方向与测量表笔方向相 反。

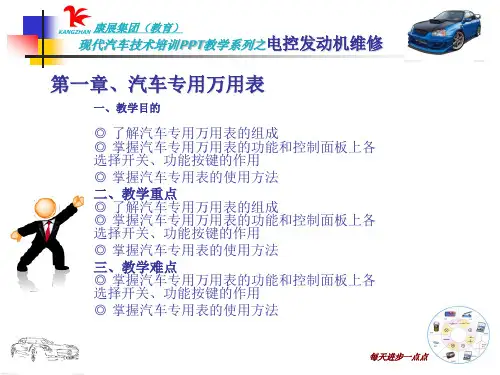

汽车专用万用表的使用培训课件(ppt 36页)
概述
❖ 万用表又称多用表、复用表，它是一种 可测量多种电量的多量程便携式仪表
❖ 由于它具有测量的种类多，测量范围宽， 使用和携带方便，价格低等优点。因而 常用来检测电源或仪器的好坏，检测线 路故障，判断元器件的好坏等，应用十 分广泛。
万用表的种类
指针式
先区分交、直流电， 四个档上的数字代表这 四个档所能流过的最大 电流值
注意：电流的测量是将 表串入被测电路； 表笔用法：红表笔根据 估计电流大小插入标有 “mA”或“A”的孔中!
1A＝wenku.baidu.comX10³mA
2. 电压的测量 （～V -V）
档位置于电压测量档，红黑表笔接在被测设 备两端。
方法：（1）.表笔插到相应的孔内。
（2）.估算电压大小，选择相应的档位 （无法确定时从大档打到小档）
（3）.测量时与被测量设备并联。
指针表看档位取刻度读数，数字表显示相 应的值，为0时，档位打得太大，为1时档位 打得过小。前面有“一”说明电压实际方向 与测量表笔方向相反。
先区分交、直流电， 六个档上的数字代表 这六个档所能测量的 最大电压值
电阻阻值的色环表示方法
• 二、“四色环”读数规则
• 1、二环表示两位有效数字，第三环表示数字后面添加“0” 的个数。如：
•
例： 红 紫 橙 金
红
紫
橙
金
２
７
３个０
5％
阻值：27后面添加“3个0”即27000欧，误差5%
4. 蜂鸣档的使用
这个档位是用来测量 二极管的好坏和导线的 通断的，当所测量的元 件电阻小于一定值（一 般低于50Ω）时蜂鸣器 会响！
来测量！
注意：测量电阻时断 电在常温下测量；
表笔用法：红表笔插 入标有“Ω”孔中!
1M Ω =1x10³K Ω
1K Ω =1x10³Ω
电阻阻值的色环表示方法
• 一、颜色和数字的对应关系
• 注意：金、银在第四环出现时，它们代 表误差，金代表
• 5％，银代表10％；而在第三环出现时， 金代表0.1，银代表0.01。
