35kV屏蔽绝缘铜管母线的特点及现场安装

合集下载

高压超高压电缆的屏蔽技术与接地措施分析

高压超高压电缆的屏蔽技术与接地措施分析

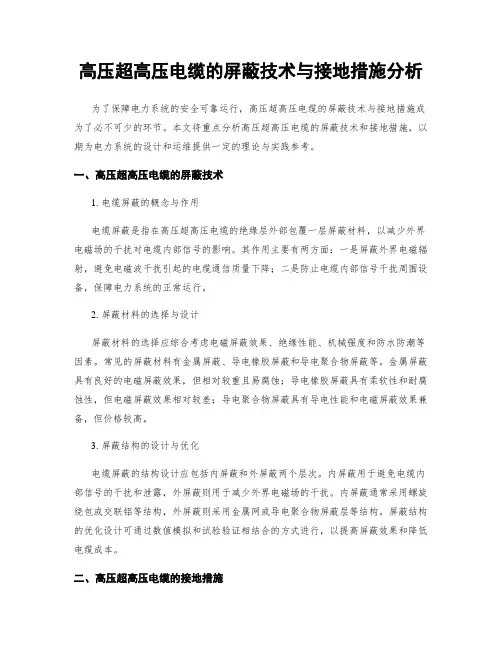

高压超高压电缆的屏蔽技术与接地措施分析为了保障电力系统的安全可靠运行,高压超高压电缆的屏蔽技术与接地措施成为了必不可少的环节。

本文将重点分析高压超高压电缆的屏蔽技术和接地措施,以期为电力系统的设计和运维提供一定的理论与实践参考。

一、高压超高压电缆的屏蔽技术1. 电缆屏蔽的概念与作用电缆屏蔽是指在高压超高压电缆的绝缘层外部包覆一层屏蔽材料,以减少外界电磁场的干扰对电缆内部信号的影响。

其作用主要有两方面:一是屏蔽外界电磁辐射,避免电磁波干扰引起的电缆通信质量下降;二是防止电缆内部信号干扰周围设备,保障电力系统的正常运行。

2. 屏蔽材料的选择与设计屏蔽材料的选择应综合考虑电磁屏蔽效果、绝缘性能、机械强度和防水防潮等因素。

常见的屏蔽材料有金属屏蔽、导电橡胶屏蔽和导电聚合物屏蔽等。

金属屏蔽具有良好的电磁屏蔽效果,但相对较重且易腐蚀;导电橡胶屏蔽具有柔软性和耐腐蚀性,但电磁屏蔽效果相对较差;导电聚合物屏蔽具有导电性能和电磁屏蔽效果兼备,但价格较高。

3. 屏蔽结构的设计与优化电缆屏蔽的结构设计应包括内屏蔽和外屏蔽两个层次。

内屏蔽用于避免电缆内部信号的干扰和泄露,外屏蔽则用于减少外界电磁场的干扰。

内屏蔽通常采用螺旋绕包或交联铝等结构,外屏蔽则采用金属网或导电聚合物屏蔽层等结构。

屏蔽结构的优化设计可通过数值模拟和试验验证相结合的方式进行,以提高屏蔽效果和降低电缆成本。

二、高压超高压电缆的接地措施1. 接地系统的重要性与作用接地是电力系统中保证人身及设备安全的重要手段,同时也是保障系统正常运行的基础。

高压超高压电缆的接地系统主要起到以下几个作用:一是保护人身安全,防止触电事故的发生;二是减少设备的绝缘损坏,提高设备的可靠性;三是提供电力系统的正常运行所需的地参考,确保电流具有合适的返回路径。

2. 接地方式的选择与设计高压超高压电缆的接地方式主要包括单点接地和多点接地两种。

单点接地通常适用于电压等级较低、系统规模较小的场合,其优点是结构简单、施工便捷;多点接地适用于电压等级较高、系统规模较大的场合,其优点是接地电流分布均匀、减小接地系统的电阻。

10-35KV中压电缆的半导电内屏蔽,绝缘屏蔽,铜带屏蔽,

10-35KV中压电缆的半导电内屏蔽,绝缘屏蔽,铜带屏蔽,

10-35KV中压电缆的半导电内屏蔽,绝缘屏蔽,铜带屏蔽,
起着什么作用,各有什么区别
屏蔽主要是均匀电场、传输不平衡电流
金属屏蔽主要是在三相四线中当中性线,当电缆发生短路时可以当回路,可以放止电缆轴向放电,最主要的作用就是均化电场.铜带屏蔽还起到接地和承担短路电流的作用。

电缆结构上的屏蔽是一种改善电场分布的措施。

中策电缆电缆导体由多根导线绞合而成,它与绝缘层之间易形成气隙,导体表面不光滑,会造成电场集中。

在导体表面加一层半导电材料的屏蔽层,它与被屏蔽的导体等电位并与绝缘层良好接触,从而避免在导体与绝缘层之间发生局部放电,这一层屏蔽为内屏蔽层;同样在绝缘表面和护套接触处也可能存在间隙,是引起局部放电的因素,故在绝缘层表面加一层半导电材料的屏蔽层,它与被屏蔽的绝缘层有良好接触,与金属护套等电位,从而避免在绝缘层与护套之间发生局部放电,这一层屏蔽为外屏蔽层;没有金属护套的挤包绝缘电缆,除半导电屏蔽层外,还要增加用铜带或铜丝绕包的金属屏蔽层,这个金属屏蔽层的作用,在正常运行时通过电容电流;当系统发生短路时,作为短路电流的通道,同时也起到屏蔽电场的作用。

可见,如果中策电缆中这层外半导体层和铜屏蔽不存在,三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。

金属屏蔽的作用是1、做静电屏蔽,限制电场在电缆绝缘内作用
2、作为三相四线制系统的中性线,传导不平衡电流。

3、电站保护系统需要外金属屏蔽有好的防雷特性。

4、正常情况下,流过电容电流,短路时作为故障电流的回路。

5、防止轴向表在放电。

绝缘铜管母线的优势及特点

绝缘铜管母线的优势及特点

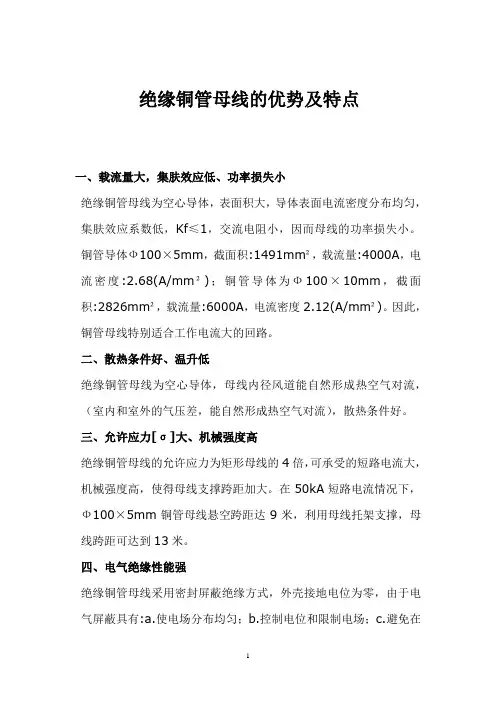

绝缘铜管母线的优势及特点一、载流量大,集肤效应低、功率损失小绝缘铜管母线为空心导体,表面积大,导体表面电流密度分布均匀,集肤效应系数低,Kf≤1,交流电阻小,因而母线的功率损失小。

铜管导体Ф100×5mm,截面积:1491mm²,载流量:4000A,电流密度:2.68(A/mm²);铜管导体为Ф100×10mm,截面积:2826mm²,载流量:6000A,电流密度2.12(A/mm²)。

因此,铜管母线特别适合工作电流大的回路。

二、散热条件好、温升低绝缘铜管母线为空心导体,母线内径风道能自然形成热空气对流,(室内和室外的气压差,能自然形成热空气对流),散热条件好。

三、允许应力[σ]大、机械强度高绝缘铜管母线的允许应力为矩形母线的4倍,可承受的短路电流大,机械强度高,使得母线支撑跨距加大。

在50kA短路电流情况下,Ф100×5mm铜管母线悬空跨距达9米,利用母线托架支撑,母线跨距可达到13米。

四、电气绝缘性能强绝缘铜管母线采用密封屏蔽绝缘方式,外壳接地电位为零,由于电气屏蔽具有:a.使电场分布均匀;b.控制电位和限制电场;c.避免在绝缘表面产生局部放电;d.传导泄漏电流和充电电流;e.对危险的接触电压进行防护等特性,故这种屏蔽绝缘电缆形导电管母线电场分布均匀,电气绝缘性能强。

五、绝缘材料耐热系数高绝缘铜管母线主绝缘材料采用聚四氟乙烯,可在-250℃~+250℃中工作,有优良的电气性能和化学稳定性,介质损耗小,阻燃、耐老化、使用寿命≧40年。

六、抗电器震动能力强直接将绝缘铜管母线固定在钢构架上或混凝土支架上,取消穿墙套管和支柱绝缘子。

七、不受环境干扰、可靠性高绝缘铜管母线每相是密封屏蔽绝缘,内部无凝露产生,且消除了外界潮气、灰尘以及外物所引起的接地和相间短路故障,运行具有高度的可靠性。

八、铜管母线连接部位,采用专利技术连接,温升低于导体。

全绝缘铜管母线安装方案

全绝缘铜管母线安装方案

全绝缘铜管母线安装方案绝缘铜管母线是一种广泛应用于电力系统的电气导线,主要用于传输电力和连接电气设备。

相比于传统的铜母线,绝缘铜管母线具有良好的绝缘性能和安全性能,可以有效地防止绝缘层破损导致的漏电和火灾等安全隐患。

以下是一个全绝缘铜管母线的安装方案,以满足项目的要求。

1.布置设计:根据项目的具体要求和电气设备的位置,合理地进行布置设计,确定绝缘铜管母线的走向和连接方式。

保证母线的长度符合设计要求,尽量减少长度,以降低电阻。

同时要注意与其他设备的安全距离,并预留足够的空间进行维护和检修。

2.材料准备:根据设计要求,准备所需的绝缘铜管和相关配件。

绝缘铜管应选择品质可靠,绝缘性能好的产品。

选购配件时要注意与绝缘铜管的规格和尺寸匹配。

3.母线安装:安装绝缘铜管母线时,应先完成设备的安装和接线工作。

然后根据布置设计,将绝缘铜管按照要求进行连接,确保连接牢固、接触良好。

连接点处应使用专用连接器和绝缘套管进行包覆,以防止漏电和短路。

在弯曲处,可以通过加工和连接器的配合来实现弯曲,并确保绝缘层不会被损坏。

4.绝缘测试:在安装完成后,对绝缘铜管母线进行绝缘测试,确保绝缘性能满足要求。

测试时可以使用绝缘测试仪进行,测试结果应在设计要求范围内。

5.母线保护:在安装完成后,需要对绝缘铜管母线进行保护措施。

可以在绝缘层外面添加一层防护套管,提高绝缘层的耐磨性和抗老化能力。

同时,还可以加装防护罩或防护板,保护绝缘铜管免受外界物体的损害。

6.接地设计:绝缘铜管母线的接地设计非常重要。

应根据项目要求和安全规范,合理地设计和布置接地装置。

接地装置应与母线连接牢固,并保持良好的接地性能。

接地装置的接地电阻应符合规范要求。

7.文明施工:在整个安装过程中,要重视文明施工,并保持工作场所的整洁。

施工过程中要注意安全,做好防护措施,确保工人的人身安全。

通过上述安装方案,可以实现全绝缘铜管母线的安全、可靠使用。

在实际施工中,还应严格按照相关规范和标准进行操作,并进行专业的监测和检验,确保项目的安全和有效运行。

35kv母线套管屏蔽线的原理

35kv母线套管屏蔽线的原理

35kv母线套管屏蔽线的原理35kV母线套管屏蔽线是一种用来减少电场强度和防止放电的装置。

其原理是通过在母线周围放置一层导电金属套管来形成一个屏蔽层,将电场分散,并在一定程度上降低电场强度。

下面将从屏蔽原理、套管材料、安全性能等方面详细介绍。

首先,我们来解释一下屏蔽原理。

屏蔽线通过将导电材料包裹在母线周围,形成一个导电层,当电场通过导电层时,导电层中的自由电子会受到电场作用而移动,使得电荷分布均匀,从而减小电场强度。

此外,套管内部的电场也会与外部的电场产生反向作用,使得母线周围的电场得到进一步抑制,从而达到屏蔽的效果。

其次,我们来说一下套管材料。

母线套管屏蔽线通常采用导电性能较好的铜材料制作。

铜具有良好的导电性能和可塑性,能够有效地将电场分散,并且经过处理的铜材料具有一定的机械强度,可以满足安装和使用的要求。

此外,铜材料还能够抵抗外界环境的腐蚀,提高屏蔽线的使用寿命。

再次,我们来讨论一下35kV母线套管屏蔽线的安全性能。

35kV母线套管屏蔽线的主要作用是减少电场强度和防止放电,保证电力系统的正常运行和人身安全。

首先,屏蔽线的设计和安装需要符合相关的规范和标准,确保其技术指标和性能满足要求。

其次,屏蔽线需要定期进行检测和维护,以确保其正常工作。

在使用过程中,需要注意避免机械损伤和腐蚀,以免影响屏蔽效果和安全性能。

最后,我们来总结一下35kV母线套管屏蔽线的作用。

母线套管屏蔽线通过形成导电层,分散电场并减小电场强度,从而保护电力系统的正常运行和人身安全。

它能够减少电场对周围环境的影响,防止电场强度超过安全范围,避免电场放电和发生事故。

此外,屏蔽线还可以减少电场对其他设备和线路的干扰,提高电力系统的稳定性和可靠性。

总之,35kV母线套管屏蔽线通过形成导电层来减小电场强度和防止放电。

它的作用是保护电力系统的正常运行和人身安全。

在设计、材料选择和安装等方面需严格符合相关规范和要求,定期检测和维护,以确保其正常工作和安全性能。

35kV套管安装

35kV套管安装

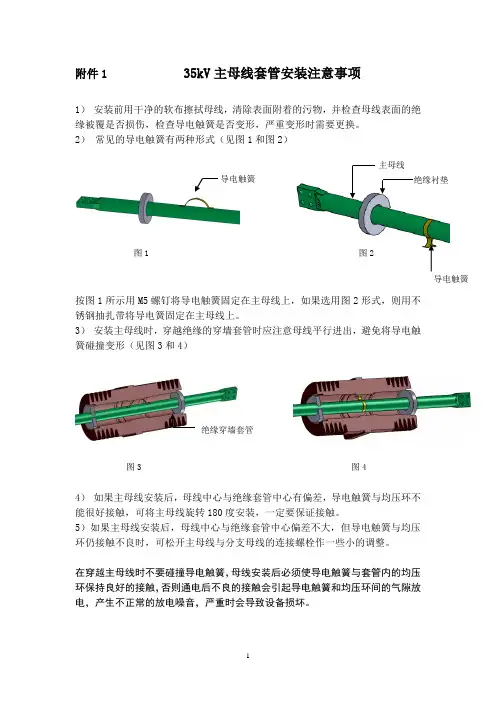

1 附件1 35kV 主母线套管安装注意事项
1) 安装前用干净的软布擦拭母线,清除表面附着的污物,并检查母线表面的绝缘被覆是否损伤,检查导电触簧是否变形,严重变形时需要更换。

2) 常见的导电触簧有两种形式(见图1和图2)
按图1所示用M5螺钉将导电触簧固定在主母线上,如果选用图2形式,则用不锈钢抽扎带将导电簧固定在主母线上。

3) 安装主母线时,穿越绝缘的穿墙套管时应注意母线平行进出,避免将导电触簧碰撞变形(见图3和4)
4) 如果主母线安装后,母线中心与绝缘套管中心有偏差,导电触簧与均压环不能很好接触,可将主母线旋转180度安装,一定要保证接触。

5)如果主母线安装后,母线中心与绝缘套管中心偏差不大,但导电触簧与均压环仍接触不良时,可松开主母线与分支母线的连接螺栓作一些小的调整。

在穿越主母线时不要碰撞导电触簧,母线安装后必须使导电触簧与套管内的均压环保持良好的接触,否则通电后不良的接触会引起导电触簧和均压环间的气隙放电,产生不正常的放电噪音,严重时会导致设备损坏。

图1 图2
图3 图
4
导电触簧
导电触簧
主母线
绝缘穿墙套管。

铜管母线的性能优点和安装要求

铜管母线的性能优点和安装要求

D O I : 1 0 . 1 3 5 9 9  ̄ . c n k i . 1 1 - 5 1 3 0 . 2 0 1 7 . S 2 . 0 1 3
1 概 述
会产生冷凝现象 , 且消除 了外界潮气 、 灰尘以及外物 所引起的接地和相间短路故障,运行具有高度的可
绝缘铜管形母线是一种新型导电产品 , 其绝缘 靠 性 。 部分是一种 由多重绝缘材料和屏蔽材料相互交替形 2 . 4 铜管母 线 连接 部位 接触 电 阻小 、 温 升低 成的绝缘结构 , 电位 由里及外逐层降低 , 直到表面电
S e p . 2 01 7
3 7
铜管母线 的性 能优点和安装要 求
王 勇刚 , 施 红菊
( 1 . 中国葛洲坝集团机电建设有 限公 司 , 四川 成都 6 1 0 0 9 1 ; 2 . 中国葛洲坝集团第 - ' S E 程有 限公司 , 四川 成都 6 1 0 0 9 1 )

图 1全屏蔽绝缘铜管母线安装效果 图
收稿 日期 : 2 0 1 7 — 0 8 — 2 2
作者 简介 : 王勇 刚( 1 9 8 0 一 ) , 男。 助理工程师 , 从事机 电设备安装 调试 与管理 工作。

电 站 机
电 技 术
第4 0卷
3 铜管母线主要施工工艺流程及安装 要求
1 ) 铜 管母 线 中间对 接要 求 : 在 安装 时 , 检查 切 断 口是 否 与轴线 垂直 , 铜管 母 线 的端 部应 作倒 角 处理 , 然后 把两 根母 线 的对接 端置 人 口径 吻合 的连接 装 置 ( 开 口铜 内套 与非 磁性 开 口不锈 钢外 套组 成 )中 , 通
建 构 架基 础 。
2 . 3 不受环境干扰、 可靠性高

额定电压35kv的全绝缘铜管型母线参数

额定电压35kv的全绝缘铜管型母线参数

额定电压35kv的全绝缘铜管型母线是电力系统中常见的一种母线类型,其参数包括导体尺寸、绝缘材料、电场强度等,下面将对其主要参数进行详细介绍。

1.导体尺寸全绝缘铜管型母线的导体采用高纯度的铜材料,以确保其导电性能和机械强度。

在35kv额定电压下,母线的导体尺寸通常为100mm×10mm,这样的尺寸能满足电流传输需求,同时也便于安装和维护。

2.绝缘材料全绝缘铜管型母线的绝缘材料通常采用优质的聚氯乙烯(PVC)材料,其绝缘性能优异,能有效防止电流泄漏和外界环境对导线的侵蚀。

PVC绝缘层的厚度一般为3mm,能够在35kv电压下提供足够的绝缘保护,确保电力系统的安全稳定运行。

3.电场强度在35kv的额定电压下,全绝缘铜管型母线的电场强度是其重要参数之一。

电场强度的大小直接影响到绝缘层的工作状态和寿命。

一般而言,35kv额定电压下的全绝缘铜管型母线的电场强度应在20kv/mm以下,以确保绝缘层不会发生击穿和老化。

4.热稳定性由于全绝缘铜管型母线在输送电力时会产生一定的热量,其热稳定性也是一个重要参数。

好的热稳定性可以保证母线长时间高负荷运行时不会出现导体松动或绝缘材料老化断裂的情况。

母线的热稳定性需要符合相关的标准要求,确保其在35kv额定电压下的长期可靠运行。

5.外部环境适应能力全绝缘铜管型母线作为电力系统的重要组成部分,需要能够适应各种恶劣的外部环境,比如高温、潮湿、化学腐蚀等。

其外部绝缘材料需要具有良好的耐候性和耐腐蚀性,以确保母线在各种环境条件下都能保持良好的工作状态。

额定电压35kv的全绝缘铜管型母线具有导体尺寸适中、绝缘材料优质、电场强度低、热稳定性好、外部环境适应能力强等特点。

这些参数的合理设计和选择将有效保障电力系统的安全稳定运行,为各种用电设备提供可靠的电力供应。

全绝缘铜管型母线作为输电系统中不可或缺的重要部件,其在35kv额定电压下的参数设计和优化,对于确保电力系统的安全稳定运行具有至关重要的意义。

浅谈变电站设计中全绝缘屏蔽铜管母线的运用研究

浅谈变电站设计中全绝缘屏蔽铜管母线的运用研究
试验 与研 究
浅谈变 电站设计 中全绝缘 屏蔽铜 管母 线的运 用研 究
新 疆 电力 设计 院 古 刚 新 疆 乌鲁木 齐 8 3 0 0 0 2
摘 要 :母 线 的作 用是 汇 集 、分 配 和 传 送 电 能 。随 着 整 个 社 会 对 于 用 电的 需 求 越 来越 大,在 变 电站 运 行 中 的母 线 的 负荷 也 越 来 越 大 。 本文 阐述 了在 变 电站 设 计 中 大容 量 机 组 以绝 缘 母 线 取 代 矩 形 母 线 , 并 进 行 对 比 分析 ,说 明绝 缘 铜 管屏 蔽母 线的 优 势 。 关键 词 : 参数 计算 优 势 ; 变 电站 设 计 :母 线 中图分 类 号 :T M 6 3 文 献标 识 码 :A 文章编号:1 0 0 2 — 1 3 8 8 ( 2 0 1 5 ) 0 2 — 0 1 1 6 一 O 1
载流 量 约 为 3 8 l 6 A 。
l( M s f +M d x) 2 +M c z 2 l 0 . 5= l ( 1 2 2 . 9 6 +3 8 5 . 9 )2 +
7 7 1 . 7 5 2 ] 0 . 5 N・ m =9 2 4 N・ m 。o m a x =1 0 0 XM d z / 5 9 . 0 4 =1 5 6 5 N / c m 2 <铜管最大允许应力 3 1 5 0 0 N / a m 2 。
=0 . 1 2 5 X2 5 . 2 X 5 X5 X9 . 8 N・ m =7 7 1 . 7 5 N・ m 。最 大 风 速 产
0 . 6 7 7X 2 5 . 2X 5 4 /( 1 O O× 1 0 7X 2 8 9 . 6 6 5 )=3 . 4× 1 0 —6 c m <
0 . 5 D I =O . 5 c m 。该母线在变 电站设计应 用中 电动力符合设计要 求,不仅取消 了绝缘子支柱及穿墙套管,提 高了母线抗振强度 ,

10-35KV中压电缆的半导电内屏蔽,绝缘屏蔽,铜带屏蔽,

10-35KV中压电缆的半导电内屏蔽,绝缘屏蔽,铜带屏蔽,

10-35KV中压电缆的半导电内屏蔽,绝缘屏蔽,铜带屏蔽,
起着什么作用,各有什么区别
屏蔽主要是均匀电场、传输不平衡电流
金属屏蔽主要是在三相四线中当中性线,当电缆发生短路时可以当回路,可以放止电缆轴向放电,最主要的作用就是均化电场.铜带屏蔽还起到接地和承担短路电流的作用。

电缆结构上的屏蔽是一种改善电场分布的措施。

中策电缆电缆导体由多根导线绞合而成,它与绝缘层之间易形成气隙,导体表面不光滑,会造成电场集中。

在导体表面加一层半导电材料的屏蔽层,它与被屏蔽的导体等电位并与绝缘层良好接触,从而避免在导体与绝缘层之间发生局部放电,这一层屏蔽为内屏蔽层;同样在绝缘表面和护套接触处也可能存在间隙,是引起局部放电的因素,故在绝缘层表面加一层半导电材料的屏蔽层,它与被屏蔽的绝缘层有良好接触,与金属护套等电位,从而避免在绝缘层与护套之间发生局部放电,这一层屏蔽为外屏蔽层;没有金属护套的挤包绝缘电缆,除半导电屏蔽层外,还要增加用铜带或铜丝绕包的金属屏蔽层,这个金属屏蔽层的作用,在正常运行时通过电容电流;当系统发生短路时,作为短路电流的通道,同时也起到屏蔽电场的作用。

可见,如果中策电缆中这层外半导体层和铜屏蔽不存在,三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。

金属屏蔽的作用是1、做静电屏蔽,限制电场在电缆绝缘内作用
2、作为三相四线制系统的中性线,传导不平衡电流。

3、电站保护系统需要外金属屏蔽有好的防雷特性。

4、正常情况下,流过电容电流,短路时作为故障电流的回路。

5、防止轴向表在放电。

35kv电缆安装标准

35kv电缆安装标准

35kv电缆安装标准一、引言35kV电缆是高压输电网络中常用的电力传输线路,安装质量对线路的性能和稳定性具有重要影响。

因此,制定35kV电缆安装标准是非常必要的,以确保电缆的正常运行。

本文将阐述35kV电缆的安装标准及相关要求。

二、术语和定义1.电缆:由绝缘层包裹的导体,常用于输送电能。

2. 35kV电缆:额定电压为35千伏的电缆。

3.安装:将电缆铺设在具体位置并完成相应的接线、固定等工作。

三、设备和材料1.电缆:35kV电缆应符合国家电力标准的要求。

2.接头和附件:应选用与35kV电缆相适应的高压电缆接头和附件。

3.彩条:应按国家规定,为每根电缆进行彩条标示,以便识别电缆的性质和用途。

四、安装前的准备工作1.设计和方案:根据实际情况,制定35kV电缆布置和敷设方案,并由专业工程师进行设计验收。

2.现场准备:清除敷设区域内的任何障碍物,确保施工区域的平整和清洁。

3.检查:对35kV电缆及其附件进行检查,确认是否符合相关标准和技术要求,以确保安装前的完好性和质量。

五、安装步骤1.布线:根据设计方案,确定35kV电缆的布线路径和位置。

布线时需考虑电缆的安全距离和通风要求。

2.敷设:按照布线方案,在清洁的基础上敷设电缆。

敷设过程中,应避免损伤电缆绝缘层,并保持电缆的弯曲半径。

3.固定:使用适当的固定装置,将电缆牢固地固定在支架或墙壁上,确保电缆不会晃动和移动。

4.接地:按照相关标准和要求,将35kV电缆的金属导体接地。

接地电阻应符合规定的范围。

5.连接:根据设计要求,进行35kV电缆的接头和附件连接。

连接工作应由经验丰富的工程师完成,并进行必要的测试和检验。

6.绝缘:对于需要绝缘的部分,采取适当的绝缘措施,确保电缆系统的安全和可靠。

六、安全与质量控制1.安全:在35kV电缆安装过程中,要严格遵守相关的安全操作规程和安全指示,确保施工人员的安全。

2.质量控制:在安装过程中,进行必要的质量检查和测试,对电缆的质量进行控制和监测。

35kV屏蔽绝缘铜管母线的特点及现场安装

35kV屏蔽绝缘铜管母线的特点及现场安装

35kV屏蔽绝缘铜管母线的特点及现场安装35kV屏蔽绝缘铜管母线的特点及现场安装过程中需采取的措施 35kV屏蔽绝缘铜管母线,是采用空芯导电铜管作为导体,外表覆上类似于电缆绝缘保护层的一种新型导电材料。

经多年的运行经验积累和总结,该产品具有导电能力大、绝缘性能好、安装方便、结构简单,布置清晰,跨距大等优点,是一种综合了“封闭母线”的导电能力和“电缆”优良的绝缘性能的新型导电产品。

35kV屏蔽绝缘铜管母线与封闭母线相比,导电能力两者相当,绝缘性能要比封闭母线优良得多,占用空间也要小得多,前者既可安装于室内,也可安装于室外,或电缆夹层内,或电缆沟内均可布置,大大降低了安装空间和受条件限制的约束。

35kV屏蔽绝缘铜管母线与电缆相比,导电能力要大得多,绝缘性能方面也有所加强,如屏蔽绝缘铜管母线的终端部是采用电容屏蔽均压层来处理端部电场强度的,对控制端部场强,降低接地屏蔽层断口处的电力线过分集中起到很好的抑制作用,而电缆则无此结构;另在散热方面,前者比后者也有所加强,电缆是依靠外表辐射散热方式,而屏蔽绝缘铜管母线除了外表可以辐射散热外,其内部空芯通道也能起到对流散热的作用,从而对控制母线的温升有很大的帮助。

屏蔽绝缘铜管母线与电缆相比,唯一不足之处就是中间接头多,中间接头部位的绝缘处理复杂,若处理不当,会造成端部污闪或外保护套爬电现象。

通过对35kV屏蔽绝缘铜管母线多年的运行累积经验,可以发现,母线的维护工作大都是在中间接头部位或避雷器引线夹处或与设备对接的端部,这些部位实际上均是母线的端部位置,随着运行时间的加长,母线的外保护套绝缘性能有所下降,加上环境污染,磁性尘埃或灰尘粘覆在护套表面,在雨雪天气或潮湿气候环境中有可能会发生端部污闪或表面爬电现象。

为了降低母线外护层的这种放电现象,加强中接接头部位的绝缘和密封,在屏蔽绝缘铜管母线的端部加装“增爬器”(即伞裙)可大大降低这种放电风险,这在后期的工程项目中可以体现出其效果非常明显。

全绝缘铜管管型母线电缆

全绝缘铜管管型母线电缆

全绝缘铜管管型母线电缆母线:是指主变与开控柜之间的第一段距离的链接的导体称之为母线。

母线主要分为两种:第一种是铜排母线,第二种是铝排母线。

随着社会的进步需求,铜排母线及铝排母线无法满足社会需求,存在很多不利弊端,如:散热性能差,机械强度低,载流量低,肌肤效应大等等。

综合上叙,新一代替代铜排、铝排母线产品诞生--管型母线。

管型母线在电力行业里听来不曾陌生,管型母线从西方国家-德国引进而来,当然技术参数是在借助中国国情的基础上有所改良,等同于量身定做。

在全国市场大大小小的生产厂家有二三十家。

做到很专业,很成熟的代表厂家主要以兴和,日昭,美驰,武汉九子,南网,其中武汉九子电气有限公司从诞生至今,一直致力于电力行业,专业研发、生产、销售及工程安装服务于一体的综合型高科技企业。

从最初的吃大锅饭国营企业到绩效私有制。

武汉九子电气有限公司拥有众多高科技人才,与武汉科技大学、华中科技大学、中国地质大学、武汉电力设计院等高企,院校强强联手,研发出新一代母线航母级产品:管型母线电缆。

九子管型母线电缆以自己独特的特点,应用于市政工程,得到政府部门的一直好评。

武汉九子电气有限公司研发的产品涉及电压等级为:0.4KV-220KV、1000A-12000A 各系列高压屏蔽绝缘智能环保管型母线电缆及高压架空智能环保管型母线电缆。

1、全绝缘屏蔽管型母线电缆2、半绝缘屏蔽管型母线电缆3、全绝缘铜管管型母线电缆4、半绝缘铝管管型母线电缆5、全封闭绝缘管型母线电缆6、高压架空管型母线电缆九子管型母线电缆低特点具有:1、安全系数高2、载流量大3、维护方便4、占地面积小5、散热能力强6、肌肤效应低7、功率损耗小8、允许应力大9、机械强度高10、电气绝缘性能强11、架构简单12、可靠性高13、防震强度高等,用途九子全绝缘铜管型母线电缆系列主要应用于各电力公司、发电行业、冶金行业、石油行业、化工行业、能源行业等配电输电工程。

安装方式A 、支柱架空B 、电缆夹层C 、电缆沟D 、高压室 等九子 全绝缘铜管型母线电缆NGQJT-35/1000A-4000A 系列为例列举一组数据NGQJT-35/1000A-4000A 主要技术参数NGQJT-35/1000A-4000A 选型示例1 额定电压 35KV 11 安装地点 户内\户外2 最高运行电压 40.5KV 12 海拔高度 1000m3 额定频率 50HZ 13 环境温度 -30℃~+45℃4 额定电流1000A-4000A14 最大日温差 30℃ 5 额定热稳定电流(4S ) 50KA 15 日照强度 0.1w\cm ² 6 额定动稳定电流(峰值) 125KA 16 最大风速 35m\s 7额定绝缘水平:雷电冲击耐压(1.2/50us,,峰值) 对地1minm 工频耐受电压185kV 95KV17 最大相对湿度 95% 18 最大覆冰厚度 10mm 8 介质损耗因数 在电压为1.05ur/√3时,产品tan δ≤0.007, 在1.05um/√3之间,产品 tan δ≤0.001. 19 地震强度 VII 级 20 污秽等级 IV 级 9局部放电水平产品在1.05um/ √3电压下的视在放电量不大于7pc.21爬电比距4.7cm\KV全绝缘铜管型母线电缆 NGQJT-35/1000A-4000A序号 符号表示注释备注1 N 武汉九子电气有限公司从1000A —4000A 任意选择需要的额定运行电压等级2 G 管型电缆3 Q 全绝缘技术4 J 绝缘母线电缆5 T 主导体—铜管6 35 额定运行电压等级7 1000A 载流量的区间起始值8 4000A载流量的区间终止值。

铜管屏蔽绝缘母线的特点和应用

铜管屏蔽绝缘母线的特点和应用

铜管屏蔽绝缘母线的特点和应用2007年第6期硫磷设计与粉体工程SP&BMHRELATEDENGINEERING?35?铜管屏蔽绝缘母线的特点和应用陈永武(中国石化集团南京化学工业有限公司工程建设处,江苏南京210048)摘要:在大型变配电设施中,铜管屏蔽绝缘母线已逐步取代矩形截面母线作为主变二次侧与配电设施之间的联接导体.介绍了铜管屏蔽绝缘母线及其主要部件的结构,阐述了铜管屏蔽绝缘母线的电气性能和特点及其电气考核标准,并以铜管屏蔽绝缘母线在本企业应用的实例,指出在安装,运行中应当注意的一些问题.关键词:大电流;铜管屏蔽绝缘母线;螺锥型中间连接器;电气性能;特点;应用中图分类号:TM245文献标识码:B文章编号:1009—1904(2007)06—0035一o41概述随着我国经济的飞速发展,220kV或110kV电压等级的大型变配电设施不断建成,这些大型变配电设施不仅受电电压高,而且主变压器容量大,很多都达到75~100MV A甚至更大.主变容量的加大导致主变35kV侧或10kV侧的额定电流大大增加,以75MV A容量的主变为例,10kV侧额定电流为4330A,若二次侧电压等级为6kV,则电流达到7217A.主变二次侧出线与配电设施之间的联接,国内传统的做法均采用矩形截面裸母线作为联接导体.随着主变容量和二次侧电流的增大,矩形截面母线4,该机的腔体容渣率比原液硫过滤机增大了30%.t3应用WYB—YL—TY型卧式叶片液硫过滤机较我公司原液硫过滤机的过滤性能更高,过滤后精硫中的灰分含量能确保单级过滤在15g左右,可保证转化器工作数年不须筛催化剂,火管锅炉长期不会出现明显的堵塞现象.如采用两级过滤,过滤精度能达到5g左右,能保证整个硫磺制酸液硫净化系统5年长期可靠运行.熔硫过程中游离酸的中和建议采用消石灰加入法中和游离酸.其效果是:其一,能有效吸附液硫中的烃类物质;其二,可中和液在技术和结构上已很难满足大电流对母线截面和短路电动力的要求.大电流引起集肤效应增大,造成载流能力下降,电流分布不均匀,并由此引起附加损耗增大.而且联接主变二次侧的矩形截面母线大部分裸露在室外布置,采用支柱绝缘子绝缘,受环境因素影响很大.尤其在化工生产企业,导电粉尘,潮湿, 腐蚀性酸,碱汽雾弥漫的污秽环境中,极易引起支柱绝缘子爬电闪络,不仅对支柱绝缘子停电清洗维护的工作量大,而且稍有疏忽极易造成支柱绝缘子击穿,引起母线短路.严重时还会使变压器绕组遭受损伤,影响变电站安全运行及供电的稳定可靠性.上世纪90年代,国外许多大型变配电设施已采用铜管屏蔽绝缘母线,取代矩形截面母线作为主变硫中的游离酸并吸收水分,所产生的CaSO由大容量的过滤机容腔将其暂存,并定期排放.由于WYB—YL—TY型卧式叶片液硫过滤机的独特结构,使滤渣含硫率由原先的60%左右降到30%左右,提高了总的硫磺利用率;自动化程度的提高使过滤机操作的用工率降低了30%.该新型的液硫过滤机目前在云南,贵州,江苏等800kt/a,1000kt/a大型硫磺制酸装置的液硫净化系统上长期运行,充分体现了稳定,可靠的特点,取得了很好的经济效益和社会效益.作者简介:牟富君(1963一),男,江苏宜兴人,工程师,总经理,长期从事密闭型过滤机的设计,制造,技术开发和推广应用工作. (收稿日期:2007—09—20)?36?硫磷设计与粉体工程SP&BMHRELATEDENGINEERING2007年第6期二次侧与配电设施之间的联接导体.铜管屏蔽绝缘母线以空心铜管作为电流的导体,外壳以高品质的绝缘材料构造屏蔽绝缘层.其导体形状及屏蔽绝缘性能,使铜管屏蔽绝缘母线具有集肤效应低,载流量大,功率损失小;散热条件好,温升低,电气绝缘性能好;动,热稳定性高,运行安全可靠等优点.并且不受恶劣运行环境的影响,安装方便,维护工作量小.本世纪以来,国内新建的一些大型变配电设施中,也已逐步采用了铜管屏蔽绝缘母线技术.2铜管屏蔽绝缘母线及主要联接部件结构2.1铜管屏蔽绝缘母线的结构铜管屏蔽绝缘母线的结构与电力电缆相似,故又称为"管状电缆".它由铜管导体,屏蔽绝缘层,电容均压层,接地屏蔽层和外绝缘护套等组成(见图1).铜管导体为铜管屏蔽绝缘母线的导电部分, 是采用高纯度电解铜拉制的铜管.主绝缘材料采用聚四氟乙烯.均压层由半导体层和一层主绝缘层复合而成.接地屏蔽层采用编织铜网.外层绝缘采用聚烯烃高聚物绝缘护套.主绝缘层按地屏蔽层外层护套图1铜管屏蔽绝缘母线结构示意铜管屏蔽绝缘母线由厂商现场测量尺寸,铜管导体在工厂按尺寸由专用机械分段弯制成形,并做精细处理后,再用专用包裹机械进行绝缘缠包,以及其余各层的缠包(包括铜管转弯处).分段制成的成品经相应的电气试验合格后,现场组对安装. 2.2主要联接部件的结构铜管屏蔽绝缘母线的联接部件主要包括中间联接部件和终端连接器.1,中间联接部件中间联接部件用以在现场联接各段铜管屏蔽绝缘母线,相当于单芯电缆的中间接头.中间联接部件包括中间连接器,绝缘热缩套管和绝缘屏蔽筒. 中间连接器用来联接两段铜管导体,是联接部件的载流部分,因为铜管屏蔽绝缘母线承载的都是大电流,因此中间连接器与两端铜管联接的紧密,牢固程度尤为重要.国内铜管屏蔽绝缘母线的生产厂商大多采用螺锥型中间连接器(其结构如图2),这种联接方式最为可靠.筒体是螺锥型中间连接器的主要载流体和切力的主要承载体.锥套在螺母作用下使铜管导体与简体紧密接触,以满足导体载流接触面积,并确保导体与中间连接器的紧密接触,增加铜管导体承载力,增加跨距.图2螺锥型中间连接器结构示意绝缘热缩套管将中间连接器以及两端的铜管导体的裸露部分热缩包裹,作为辅助绝缘.绝缘屏蔽筒是中间连接器的主绝缘部件.其结构如图3.由图3可见,波纹管对铜管屏蔽绝缘母线的外表保护层进行保护.屏蔽简体为主绝缘屏蔽层.法兰为衔接铝压圈和波纹管,起到过渡作用.平垫圈可保证铝压圈与法兰紧密衔接以保证密封性.铝压圈对屏蔽筒的密封圈形成均匀挤压力.密封圈使屏蔽筒内侧和外界形成隔离.图3中间连接部件结构示意2,终端连接器终端连接器一端联接绝缘母线的铜管导体,另一端用以联接主变二次侧出线端子或配电设备.与铜管屏蔽绝缘母线联接端的结构与螺锥型中2007年第6期陈永武.铜管屏蔽绝缘母线的特点和应用?37? 间连接器单端相似,亦采用了锥套压紧结构.与主变或配电设备联接的一端,则做成联接铜板,接上软联接过渡后,与主变二次侧出线端子或配电设备联接.见图4.,777,lI\\\\N\\\\\N\\\\\\\\\,I(I/A,,,\\\\,\N\,\,\,,,,^\~\图4螺锥型终端连接器结构示意3铜管屏蔽绝缘母线的电气性能和特点1,截面积和表面积大,载流量大铜管屏蔽绝缘母线主导体通常均采用铜管,截面积和表面积大,导体表面电流密度分布均匀.例如:4,60mm×10mm铜管导体截面积1570mm,载流量3150A,电流密度2.01A/mm;4,1oomm×10 mm铜管导体截面积2826mm,载流量5000A,电流密度1.77A/mm.由此可见,圆环形截面导体特别适合大电流的回路.2,集肤效应低,功率损失小圆环形截面铜管的集肤效应低,交流阻抗小,因而母线的功率损失小.若采用多片矩形截面导体, 随着片数的增加,集肤效应系数不断加大,单位截面的有效载流量下降;片与片之间电流分布不均匀,附加损耗加大,散热条件差,严重影响变配电质量. 3,散热条件好,温升低由于铜管内部中空,且端部有散热孔,通过导体内径风道能自然形成空气对流,散热条件好.因此在相同的外部环境和工作电流下,温升要比其他形状的导体低.4,电气性能好铜管屏蔽绝缘母线采用屏蔽绝缘方式,相间完全隔离,外壳接地电位为零,具有电场分布均匀,绝缘表面无局部放电,外壳可传导泄漏电流和充电电流等优点.5,绝缘材料耐热,耐老化,绝缘性能高铜管屏蔽绝缘母线主绝缘材料采用聚四氟乙烯,可在一50~250oC中工作,有优良的电气绝缘性能和化学稳定性,介质损耗小,阻燃,耐老化性能好, 理论上使用寿命不少于25年.6,动稳定性高,安全性能好由于铜管屏蔽绝缘母线采用屏蔽绝缘方式,外壳全部可靠接地,电位为零,相间电动力作用较小, 具有较高的动稳定性.外屏蔽绝缘层完全满足人体可安全触摸的要求,可有效防止人身触电事故.同时可防止与外物接触所引起的接地和相间短路故障,使运行具有高度的可靠性.相比之下,矩形截面母线的外表面完全暴露在环境中,极易受人,动物(如老鼠等)以及其他物体不慎接触而发生人身事故和接地,短路故障,不利于安全运行.7,不受恶劣环境的影响,维护工作量小铜管屏蔽绝缘母线的绝缘性能及绝缘材料的耐腐蚀性能优异,尤其适用于化工生产企业中较为恶劣的环境,可以使事故的概率和维护工作量大大降低.且母线架构简明,布置清晰,安装方便.4铜管屏蔽绝缘母线在本企业的应用中国石化集团南京化学工业有限公司是国内大型化工生产企业.2005年,中国石化集团对南京化学工业有限公司与南京化工厂的资源和产品结构实施优化重组,原南京化工厂由南京近郊向位于江北的南京化学工业有限公司本部搬迁.一批新的生产装置相继开工建设,用电负荷急剧上升,原供电总容量为63MV A的南化磷肥区总降压站已不能满足新的用电需求.为此,结合中国石化集团对原总降压站进行电气隐患治理的要求,易地新建一座总供电能力为150MV A的110kV总降压站.新建的磷肥区总降设置2台110kV/37.5kV/6.3kV,75MV A主变.主变6kV侧容量配置是总容量的60%,为45MV A,额定电流4330A.主变6kV侧出线与6kV配电设备之间,在如此大的电流下,若采用传统的矩形截面裸母线联接方式,每相至少需要3片125mmx10mm的矩形截面铜母排(理论上允许载流5000A).这种联接设置方式的现场布置非常困难,加上本企业从事化工生产,降压站现场运行环境较差,导电粉尘,潮湿,腐蚀性的酸,碱汽雾对矩形截面母排支柱绝缘子的绝缘性能影响很大.根据以往的运行维护经验,每年至少要安排一至两次停电,将支柱绝缘子拆下清洗或更换.维护稍不及时即有可能造成支柱绝缘子闪络,击穿的故障.从简化现场布置和保证变配电设施长期安全,稳定运行的目标出发,在电力设计部门的推荐下,我?38?硫磷设计与粉体工程SP&BMHRELATEDENGINEERING2007年第6期们经过多方考察,慎重论证,选择了额定电压7.2kV,额定电流为5000A和3150A的铜管屏蔽绝缘母线,分别作为主变6kV侧出线与6kV分裂电抗器,以及分裂电抗器与6kV高压开关柜之间的联接.额定载流量5000A选用q5100mm×10mm铜管导体,截面积2826mm,电流密度1.77A/mm;额定载流量3150A选用0mm×10mm铜管导体,截面积1570mm,电流密度2.01A/mm.主要电气技术参数如下:额定电压7.2kV额定电流5000A,3000A额定热稳定电流(4s)31.5kA额定动稳定电流80kA雷电冲击耐压(1.2/50Ixs)75kV对地1min工频耐压42kV局部放电量(15kV)<10PC联接中间接头的局部放电量(15kV)<10PC使用寿命I>20年上述铜管屏蔽绝缘母线由厂商现场测量尺寸,铜管导体在工厂分段制造完成,经出厂电气试验合格后,于20o6年8月运至现场进行安装.现场安装完成后,由厂商对整组铜管屏蔽绝缘母线分相进行相应的电气交接试验.新建的总降压站于今年4月正式受电投运,上述铜管屏蔽绝缘母线运行状况良好,显示了铜管屏蔽绝缘母线的各项优点,达到了预期的目标.5应用体会尽管铜管屏蔽绝缘母线具有上述很多优点,但它在国内变配电设施中推广使用的时间还不长,而且目前尚无统一的行业标准.国内铜管屏蔽绝缘母线的生产厂家大多属刚刚起步,个别生产厂家对铜管屏蔽绝缘母线的技术掌握不精,加工设备简陋,制作工艺粗糙,试验手段不完备,这些都会对铜管屏蔽绝缘母线的质量产生很大的影响.对此,结合本人在实际应用中体会,提供下述肤浅意见供参考.1,在铜管屏蔽绝缘母线厂商的选择上,一定要选择用材精良,工艺装备优良,制作工艺精湛,试验手段完备,通过权威试验检测部门完成产品定型试验,守信誉的厂家.2,各厂家生产的铜管屏蔽绝缘母线的一些重要部件结构和施工工艺不尽一样.例如中间连接器和绝缘屏蔽筒,是承载大电流和关系中间联接部位绝缘屏蔽性能的关键部件.这些部件都只能在现场施工安装,部件本身的品质和现场施工工艺的掌握对施工质量的影响很大.尤其是在湿度较大的气候条件下,若绝缘屏蔽筒的内部干燥处理不到位,或与外部密封不好,往往会影响其整体绝缘性能下降.我公司新建的总降压站铜管屏蔽绝缘母线在施工中, 就曾出现过上述质量问题,并进行了返工处理.因此,应当严格督促厂商根据现场施工的特点,提高这些部件的品质,规范并严格执行现场施工工艺.3,由于铜管屏蔽绝缘母线在国内推广使用的时间还不长,国家和电力行业尚无成文的考核试验项目和试验标准.目前产品定型试验,各试验检测部门基本上都参照同等电压等级电气设备的试验项目和标准.试验项目一般包括:1min工频耐压试验;局部放电试验;恒压负荷循环试验;冲击耐压试验;4 h工频耐压试验;温升试验;动稳定试验;热稳定试验等.工厂内完成的铜管屏蔽绝缘母线和重要部件,出厂前都应当进行严格的出厂试验.出厂试验应进行绝缘电阻检测,并按同等电压等级电气设备的试验标准进行工频耐压试验.必要时建设方要派人监督.铜管屏蔽绝缘母线在现场安装,组对,联接完成后,应对整组铜管屏蔽绝缘母线分相进行电气交接试验.交接试验应进行绝缘电阻检测,并按同等电压等级电气设备的标准进行工频耐压试验.运行中的铜管屏蔽绝缘母线,笔者认为有必要参照同等电压等级电气设备的预防性试验周期和标准,进行工频耐压试验.6结束语铜管屏蔽绝缘母线在国内属于一项新的应用技术,有很大的发展空间.相信通过制造商和电气工作者在应用过程中的不断摸索,一定能进一步改进和提高其品质和性能,为变配电设施的安全,稳定运行发挥积极的作用.作者简介:陈永武(1952一),男,江苏南京人,电气工程师,长期从事企业电气技术和电气管理工作.(收稿日期:2007—08—28)。

屏蔽型顶部母线说明书

屏蔽型顶部母线说明书

屏蔽型顶部母线说明书屏蔽型顶部母线是一种用于电力系统中的重要设备,它具有屏蔽电磁辐射、防止电弧侵入和提高电力系统可靠性的功能。

本文将对屏蔽型顶部母线的结构、工作原理和应用进行详细介绍。

一、屏蔽型顶部母线的结构屏蔽型顶部母线由导体、绝缘体和屏蔽体组成。

导体是母线的主体部分,通常采用铜或铝制成,具有良好的导电性能和机械强度。

绝缘体用于隔离导体和屏蔽体,常见的绝缘材料有聚氯乙烯(PVC)、橡胶和玻璃纤维等。

屏蔽体是屏蔽型顶部母线的重要组成部分,它由金属板制成,能够有效地屏蔽电磁辐射。

二、屏蔽型顶部母线的工作原理屏蔽型顶部母线通过将导体包裹在屏蔽体中,形成一个屏蔽结构,从而实现对电磁辐射的屏蔽作用。

当电流通过屏蔽型顶部母线时,由于屏蔽体的存在,电磁辐射会被有效地吸收和屏蔽,减少对周围设备和人员的影响。

同时,屏蔽型顶部母线的绝缘体能够隔离导体,防止电弧侵入,提高电力系统的安全性和可靠性。

三、屏蔽型顶部母线的应用屏蔽型顶部母线广泛应用于电力系统中的变电站、工业厂房和大型建筑等场所。

其主要优点包括:1. 屏蔽效果好:屏蔽型顶部母线能够有效地屏蔽电磁辐射,减少对周围设备和人员的干扰,提高电力系统的稳定性和可靠性。

2. 结构简单:屏蔽型顶部母线的结构相对简单,安装和维护方便,节省了空间和人力成本。

3. 绝缘性能好:屏蔽型顶部母线的绝缘体具有良好的绝缘性能,能够有效地隔离导体,防止电弧侵入,保护电力系统的安全运行。

4. 适应性强:屏蔽型顶部母线可以根据不同的电力系统需求进行设计和定制,满足各种特殊场合的使用要求。

屏蔽型顶部母线作为一种重要的电力设备,在电力系统中发挥着重要的作用。

它通过屏蔽电磁辐射、防止电弧侵入和提高电力系统可靠性,保障了电力系统的稳定运行。

随着电力系统的不断发展,屏蔽型顶部母线的应用也将越来越广泛,为电力行业的发展做出更大的贡献。

浅析绝缘铜管母线

浅析绝缘铜管母线

浅析绝缘铜管母线摘要:本文主要介绍一种应用于变电站内的电力设备:绝缘铜管母线,简要介绍绝缘铜管母线的设计施工方法以及发展前景。

关键词:石油化工;电力设备;变电站;绝缘铜管母线1、概述我国工业利润的近1/4 来源于石油和化学工业,其地位和作用不可替代。

随着近年经济形势的迅猛发展,石油化工行业的发展也步入了快车道,大型化工项目的比重也在逐年增加。

与国外化工企业相比,我国化工行业存在高耗能、高污染的特点,因此,即能满足大型化工项目需求、同时又能够降低能源损耗与环境污染的设备正拥有更广阔的发展前景。

较以往相比,大型化工项目的电力需求大大增加,变电站主变容量也越来越大,在变电站内选择更安全、更可靠、更节能、综合效益更高的设备成为变电站设计和运行的必须要综合考量的因素之一。

绝缘铜管母线以其简洁的结构、优越的电气性能成为矩形母线、裸母线、电缆的理想替代品。

2、绝缘铜管母线的简介绝缘铜管母线技术起源于德国,因其具有载流量大、损耗低等显而易见的优点,近年来在世界各地得到了快速的发展。

绝缘铜管母线的主要构成包括:导体、屏蔽层、主绝缘层、半导体屏蔽层、接地屏蔽层、绝缘护套。

导体采用优质高纯度紫铜,阻抗小,电流密度高。

主绝缘层采用环氧树脂或硅油渗渍纤维及聚四氟乙烯定向薄膜。

聚四氟乙烯材质介电损耗小,且具有优异的电绝缘性能、阻燃、耐老化,耐高低温,可在-250~250℃范围内长期使用,使用寿命≥40 年。

屏蔽层主要采用半导体屏蔽材料及铝箔。

屏蔽层的主要作用为:改善管型母线的电场分布,控制电位和限制电场,使泄露电流逐级衰减,最外层达到0 电位。

半导体屏蔽材料存在于导体与主绝缘层、主绝缘层与接地屏蔽层之间,可以均衡电场,避免在导体与绝缘层之间发生局部放电。

接地屏蔽层采用铜箔全长置入绝缘层中,用铜丝绞线引出,就近引入全厂接地网。

绝缘护套采用聚烯烃高聚物材质,耐化学腐蚀。

且绝缘护套即可工厂制作,亦可现场热缩加工。

3、绝缘铜管母线的设计及施工3.1 绝缘铜管母线的设计原则首先,要根据项目需求,按照系统的工作电流,参照绝缘铜管母线的选型表,选择合适的直径及壁厚。

35KV全绝缘铜管母线1000A-4000A

35KV全绝缘铜管母线1000A-4000A

型号:WXTGM-35/1000A-4000A
(WX-万芯电气、T-全绝缘铜管、GM-管型母线)
WXBGM半绝缘管型母线系列是工程造价相对较低、运行安全系数高的新型管型母线系列。

该产品是我公司根据部分客户朋友的需求,结合该领域国内外的先进技术,经过严格的设计、生产、检测而推向市场的。

该系列产品对地绝缘方式主要依靠支柱绝缘瓷瓶,有着载流量大、集服效应低、机械强度高、运行安全稳定等特点,并已被各界用户广泛认可。

诚信服务、专业服务、及时服务是我们的宗旨。

维护万芯作为管型母线行业的优良品牌是我们的长期责任。

使用范围
全绝缘铜管母线系列适用于各供电、发电、治金、石油、化工、能源等配电工程,其占地面小、载流量大、安全系数高、维护方便等优点已被广大用户所接受。

安装方式主要形式为:支柱架空、电缆夹层、电缆沟等。

产品特点
1、超强的载流、散热能力:主流为空芯铜管,电流分布均匀,最高额定电流可达4000A。

2、集肤效应低、功率损失小:交流电阻小,集肤系数kf<1,因而管型母线的损耗低。

3、允许应力大、机械强度高:管型母线为矩形母线的4倍,单条母线跨距最长可达8米。

4、电气绝缘性能强:采用屏蔽绝缘方式,外壳接地点位为0V,可直走电缆沟或穿墙。

5、架构简单、可靠性高:内部无凝露,无相间、接地短路因素,一次安装终身免维护。

主要技术参数
材料、附件、配件技术规格表。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

35kV屏蔽绝缘铜管母线的特点及
现场安装过程中需采取的措施 35kV屏蔽绝缘铜管母线,是采用空芯导电铜管作为导体,外表覆上类似于电缆绝缘保护层的一种新型导电材料。

经多年的运行经验积累和总结,该产品具有导电能力大、绝缘性能好、安装方便、结构简单,布置清晰,跨距大等优点,是一种综合了“封闭母线”的导电能力和“电缆”优良的绝缘性能的新型导电产品。

35kV屏蔽绝缘铜管母线与封闭母线相比,导电能力两者相当,绝缘性能要比封闭母线优良得多,占用空间也要小得多,前者既可安装于室内,也可安装于室外,或电缆夹层内,或电缆沟内均可布置,大大降低了安装空间和受条件限制的约束。

35kV屏蔽绝缘铜管母线与电缆相比,导电能力要大得多,绝缘性能方面也有所加强,如屏蔽绝缘铜管母线的终端部是采用电容屏蔽均压层来处理端部电场强度的,对控制端部场强,降低接地屏蔽层断口处的电力线过分集中起到很好的抑制作用,而电缆则无此结构;另在散热方面,前者比后者也有所加强,电缆是依靠外表辐射散热方式,而屏蔽绝缘铜管母线除了外表可以辐射散热外,其内部空芯通道也能起到对流散热的作用,从而对控制母线的温升有很大的帮助。

屏蔽绝缘铜管母线与电缆相比,唯一不足之处就是中间接头多,中间接头部位的绝缘处理复杂,若处理不当,会造成端部污闪或外保护套爬电现象。

通过对35kV屏蔽绝缘铜管母线多年的运行累积经验,可以发现,母线的维护工作大都是在中间接头部位或避雷器引线夹处或与设备
对接的端部,这些部位实际上均是母线的端部位置,随着运行时间的加长,母线的外保护套绝缘性能有所下降,加上环境污染,磁性尘埃
或灰尘粘覆在护套表面,在雨雪天气或潮湿气候环境中有可能会发生端部污闪或表面爬电现象。

为了降低母线外护层的这种放电现象,加强中接接头部位的绝缘和密封,在屏蔽绝缘铜管母线的端部加装“增爬器”(即伞裙)可大大降低这种放电风险,这在后期的工程项目中可以体现出其效果非常明显。

35kV屏蔽绝缘铜管母线自诞生以来,其行业适用范围非常广泛,如钢铁行业、水力电站、火力发电站、风电、化工行业、氧化铝行业、矿山、煤矿、多晶硅、水泥等行业中均有大量使用,效果非常好,取得了良好的口碑。

在高海拔地区(如西藏),高污染地区(如钢铁厂、化工厂),风沙严重地带(如内蒙古地区的风电行业)均有大量使用,只要结合现场的运行环境,在现场安装时因时制宜,加强表面护层的爬电距离,均能保证产品安全运行。
