铝合金金相制作心得

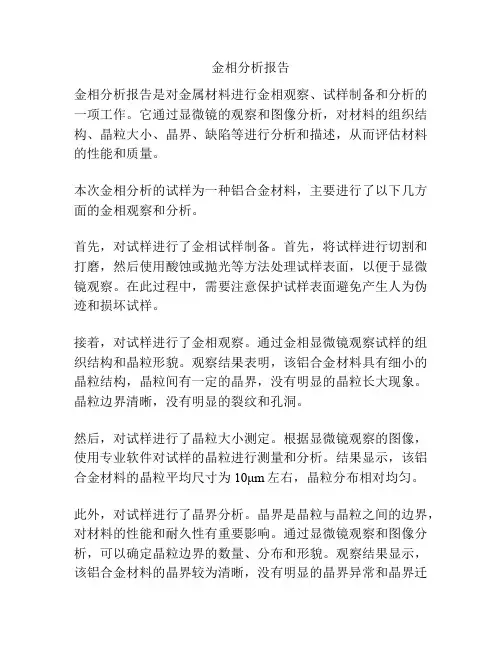

金相分析报告
金相分析报告金相分析报告是对金属材料进行金相观察、试样制备和分析的一项工作。
它通过显微镜的观察和图像分析，对材料的组织结构、晶粒大小、晶界、缺陷等进行分析和描述，从而评估材料的性能和质量。
本次金相分析的试样为一种铝合金材料，主要进行了以下几方面的金相观察和分析。
首先，对试样进行了金相试样制备。
首先，将试样进行切割和打磨，然后使用酸蚀或抛光等方法处理试样表面，以便于显微镜观察。
在此过程中，需要注意保护试样表面避免产生人为伪迹和损坏试样。
接着，对试样进行了金相观察。
通过金相显微镜观察试样的组织结构和晶粒形貌。
观察结果表明，该铝合金材料具有细小的晶粒结构，晶粒间有一定的晶界，没有明显的晶粒长大现象。
晶粒边界清晰，没有明显的裂纹和孔洞。
然后，对试样进行了晶粒大小测定。
根据显微镜观察的图像，使用专业软件对试样的晶粒进行测量和分析。
结果显示，该铝合金材料的晶粒平均尺寸为10μm左右，晶粒分布相对均匀。
此外，对试样进行了晶界分析。
晶界是晶粒与晶粒之间的边界，对材料的性能和耐久性有重要影响。
通过显微镜观察和图像分析，可以确定晶粒边界的数量、分布和形貌。
观察结果显示，该铝合金材料的晶界较为清晰，没有明显的晶界异常和晶界迁移。
最后，对试样进行了缺陷分析。
缺陷是指材料内部的孔洞、裂纹等不完整或不良的区域。
通过显微镜观察和图像分析，可以检测样品中是否存在缺陷，并评估缺陷的大小和数量。
观察结果表明，该铝合金材料的试样中没有明显的裂纹和孔洞，结构较为完整。
综上所述，通过金相分析，对该铝合金材料的晶粒结构、晶界、晶粒大小和缺陷等进行了详细的观察和分析。
结果表明，该材料晶粒细小、晶粒边界清晰，没有明显的缺陷，结构较为完整。
这些结果为材料性能和质量的评估提供参考，为材料的进一步应用和改进提供了基础数据。
铝合金金相实验方法及实验结果
铝合金金相实验方法及实验结果引言铝合金是一种常用的轻质金属材料，在工业生产中具有广泛的应用。
金相实验是一种常用的材料测试方法，通过观察材料的组织结构和相变情况，可以评估其性能和质量。
本文旨在介绍铝合金金相实验的方法与实验结果。
方法1. 样品准备：选择合适的铝合金样品，并进行表面处理，如去除氧化层等。
2. 组织切割：使用金相切割机将铝合金样品切割成适当大小的试样。
3. 粗磨与细磨：使用金相磨片对试样进行粗磨和细磨，以去除表面的砂痕和切割留下的痕迹。
4. 电解腐蚀：将试样放入适当的电解液中进行腐蚀处理，以去除试样表面的氧化物和污染物。
5. 腐蚀后的清洗：将试样从电解液中取出，并用酒精和蒸馏水进行清洗。
6. 试样打磨：使用金相打磨机对试样进行打磨，以获得光滑的表面。
7. 试样腐蚀：将试样放入适当的腐蚀液中进行腐蚀处理，以显现材料的细微组织结构。
8. 显微镜观察：将腐蚀后的试样放在金相显微镜下观察，通过调整放大倍数和焦距，可以获取不同放大倍数下的图像。
9. 实验数据记录：对观察到的组织结构进行描述，并记录下相关的实验数据。
实验结果经过金相实验，我们观察到了铝合金的组织结构和相变情况。
具体实验结果如下：1. 铝合金的组织结构：我们观察到铝合金由颗粒状、晶粒状和晶界等组织结构组成。
不同的铝合金材料具有不同的组织特征，如晶粒大小、晶界分布等。
2. 相变情况：通过金相显微镜的观察，我们可以发现铝合金在不同条件下发生的相变情况，如固溶体的析出、晶格形变等。
3. 实验数据记录：我们记录了每个观察点的放大倍数、焦距和所观察到的组织结构特征等数据。
结论铝合金金相实验是评估铝合金材料性能和质量的重要方法。
通过观察铝合金的组织结构和相变情况，可以了解其内部结构和性能特点。
金相实验结果的准确记录和分析，有助于指导铝合金材料的生产和应用。
参考文献(请根据需要列出参考文献)。
2618铝合金金相组织
2618铝合金金相组织1.引言1.1 概述2618铝合金是一种具有优异性能的高强度铝合金。
它是由铝、铜、镁等元素组成的合金，具有较高的强度、优良的耐热性和耐腐蚀性。
由于其出色的物理和化学性质，2618铝合金被广泛应用于航空航天、汽车制造、船舶建造等领域。
2618铝合金具有以下特点：首先，它具有较高的强度和硬度，可以满足各种高强度要求的应用场景；其次，2618铝合金具有良好的耐热性能，能够在高温环境下保持其强度和稳定性；此外，该合金还具有良好的耐腐蚀性，能够抵抗酸碱腐蚀和氧化腐蚀。
由于2618铝合金的优越性能，其金相组织研究也备受关注。
金相组织是指材料中的晶体结构、晶粒尺寸、晶界分布等方面的特征。
通过对2618铝合金金相组织的研究，可以揭示其性能与结构之间的关系，为进一步优化合金的制备方法和性能提供指导。
本文将对2618铝合金的制备方法和金相组织特点进行详细探讨。
通过对已有的研究成果进行总结和分析，以期为进一步研究2618铝合金金相组织提供参考和借鉴。
此外，文章还对未来研究方向进行展望，希望能够推动2618铝合金金相组织领域的发展，进一步提高合金的性能和应用范围。
1.2文章结构文章结构部分的内容可以包括以下几个方面的介绍：1.2 文章结构本文将按照以下结构进行论述：首先，在引言部分，将概述2618铝合金金相组织的研究背景和意义，介绍其在工程应用中的重要性和存在的问题。
之后，将明确本文的目的，即通过对2618铝合金金相组织的研究，探讨其制备方法和特点。
其次，在正文部分的第2.1节，将详细介绍2618铝合金的制备方法。
这包括如何选择合适的原料和制备工艺，以及各种制备方法对金相组织的影响。
将对目前主流的制备方法进行总结和分析。
在正文部分的第2.2节，将重点介绍2618铝合金的金相组织特点。
将对不同条件下的金相组织进行比较和分析，探讨其结晶相、晶粒尺寸、析出相等方面的变化。
同时，还将探讨金相组织与材料力学性能之间的关系。
金相实验心得(精选5篇)
金相实验心得(精选5篇)金相实验心得篇1金相实验心得金相实验是一种研究金属材料内部结构和性能的实验方法。
通过观察金属材料的金相组织，可以了解其晶体结构、晶粒大小、形状和分布等方面的信息，从而对材料的性能和用途进行评估和优化。
我参与的一次金相实验中，我们使用金相显微镜对金属材料的切片进行了观察和测量。
实验中，我们发现金相切片的质量直接影响了实验结果的可信度和精度。
因此，我们仔细地控制了切片的厚度、角度和磨光质量等因素，以保证切片的均匀性和透明度。
实验过程中，我们还使用了金相组织定性镜和定量分析仪器，对材料的金相组织进行了分类和测量。
通过观察和测量，我们发现该金属材料的金相组织中，碳化物的分布较为均匀，大小适中，晶体结构为面心立方结构。
此外，我们还通过定量分析，得到了碳化物的含量和晶体尺寸等数据。
通过这次实验，我深刻地认识到了金相实验的重要性。
金相切片的质量控制、金相组织的分类和测量等因素都会影响实验结果的可信度和精度。
同时，我也学到了如何使用金相显微镜和定量分析仪器，以及如何从金相组织中获取有用的信息。
总的来说，这次金相实验让我受益匪浅。
通过实验，我不仅了解了金属材料内部结构和性能的相关知识，还提高了自己的实验技能和数据处理能力。
同时，我也认识到了实验中的人际沟通和团队协作的重要性。
我相信，这次实验经历将对我未来的学习和工作产生积极的影响。
金相实验心得篇2金相实验心得我参加了一次金相实验，这次经历使我受益匪浅。
这次实验是在一个大型的科研机构进行的。
我作为一名实习生，我参与了这次金相实验。
实验的目的是为了研究一种金属材料的微观结构，从而了解其力学性能。
实验的过程是严谨而细致的。
我们首先对金属材料进行了制备，然后使用金相显微镜进行观察。
在观察的过程中，我了解到了金属材料的微观结构，并对其性能有了深入的了解。
这次实验让我深刻地感受到了科研工作的严谨和细致。
我不仅学到了专业知识，更重要的是我学会了如何严谨地思考问题，如何细致地观察事物。
金相实验总结和体会
金相实验总结和体会
金相实验是材料科学中非常重要的一项实验，它可以通过显微镜观察材料的组织结构，从而了解材料的性质和特点。
在进行金相实验的过程中，我深刻地体会到了实验的重要性和意义，同时也收获了很多经验和教训。
金相实验需要非常严谨的操作和准备工作。
在进行实验之前，我们需要对样品进行切割、打磨、抛光等处理，以保证样品表面的平整度和光洁度。
同时，我们还需要准备好显微镜、试剂、显微镜切片等实验器材和材料。
这些准备工作需要非常仔细和耐心，否则会影响实验结果的准确性和可靠性。
金相实验需要非常细致和耐心的观察和分析。
在进行实验的过程中，我们需要通过显微镜观察样品的组织结构和相态，同时还需要进行显微镜切片和染色等处理，以便更加清晰地观察样品的细节和特征。
这些观察和分析需要非常细致和耐心，否则会漏掉一些重要的细节和特征，影响实验结果的准确性和可靠性。
金相实验需要非常严谨和科学的数据处理和分析。
在进行实验的过程中，我们需要记录实验数据和结果，进行数据处理和分析，以便得出准确和可靠的结论。
同时，我们还需要进行统计学分析和图表绘制，以便更加直观和清晰地展示实验结果和结论。
这些数据处理和分析需要非常严谨和科学，否则会得出错误的结论，影响实验结
果的准确性和可靠性。
通过金相实验，我深刻地体会到了实验的重要性和意义，同时也收获了很多经验和教训。
我认为，只有通过实验，才能真正了解材料的性质和特点，才能得出准确和可靠的结论。
因此，我们应该重视实验教学，注重实践和探究，培养学生的实验能力和科学素养，为材料科学的发展做出贡献。

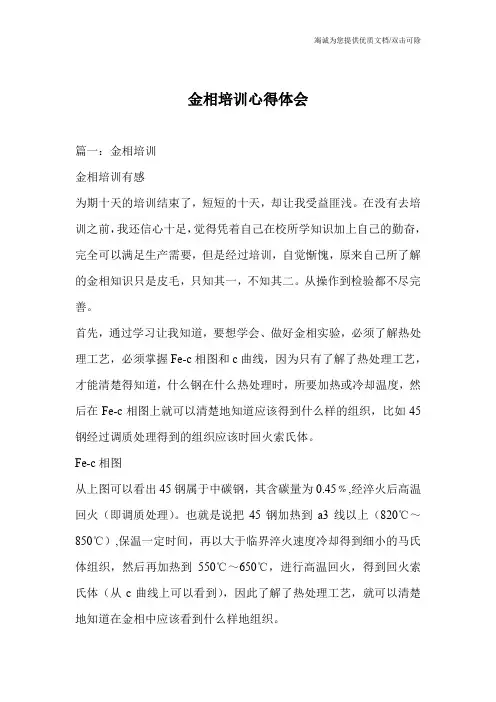

金相培训心得体会
金相培训心得体会篇一：金相培训金相培训有感为期十天的培训结束了，短短的十天，却让我受益匪浅。
在没有去培训之前，我还信心十足，觉得凭着自己在校所学知识加上自己的勤奋，完全可以满足生产需要，但是经过培训，自觉惭愧，原来自己所了解的金相知识只是皮毛，只知其一，不知其二。
从操作到检验都不尽完善。
首先，通过学习让我知道，要想学会、做好金相实验，必须了解热处理工艺，必须掌握Fe-c相图和c曲线，因为只有了解了热处理工艺，才能清楚得知道，什么钢在什么热处理时，所要加热或冷却温度，然后在Fe-c相图上就可以清楚地知道应该得到什么样的组织，比如45钢经过调质处理得到的组织应该时回火索氏体。
Fe-c相图从上图可以看出45钢属于中碳钢，其含碳量为0.45﹪,经淬火后高温回火（即调质处理）。
也就是说把45钢加热到a3线以上（820℃～850℃）,保温一定时间，再以大于临界淬火速度冷却得到细小的马氏体组织，然后再加热到550℃～650℃，进行高温回火，得到回火索氏体（从c曲线上可以看到），因此了解了热处理工艺，就可以清楚地知道在金相中应该看到什么样地组织。
其次，a，金相试样的选取。
以前做试样就是随便在方便的地方截取，殊不知试样的选取是有规定的。
不同的取样部位得到的组织是不同的，如果要检验钢中非金属夹杂物的变形程度，或热处理的全面情况等时，取样时要纵向取样；如果要检验晶粒度级别、碳化物网状、脱碳层深度等，要横向取样；如果要进行缺陷或失效分析时，要截取包括缺陷在内的部位。
而且试样尺寸以磨面面积小于400mm高度为15-20mm为宜。
B试样的磨制，这是最关键的步骤，以前我们只是在预磨机上，经过两道粗磨就直接抛光，结果磨出的试样表面会有许多划痕，看金相时就会有误差。
经过学习，我知道试样不仅要经过粗磨、预磨，还要手工磨制，先是用280#砂纸，然后再用镜像砂纸，（依次是400#，500#，600#，800#，1000#）,最后抛光（时间不易太长）得到类似镜面的试样即可。
浅谈铸造铝合金金相制备及技巧
10.16638/ki.1671-7988.2018.13.058浅谈铸造铝合金金相制备及技巧史晓龙，吴盼盼（宝鸡法士特齿轮有限责任公司，陕西宝鸡722409）摘要：铸造铝合金具有良好的比强度和铸造性能，被广泛的运用在汽车、航天、造船等领域。
金相检测作为材料组织检测中最方便快捷正确项目被普遍运用在实际生产和研究中。
文章介绍了铸造铝合金金相试样制备的过程：切割取样、磨光、抛光、浸蚀各个过程的基本操作和一些小技巧。
通过这个过程能够快速手工制备出满足生产和科研检测需求的合格试样。
关键词：铸造铝合金；金相试样；试样制备中图分类号：U466文献标识码：B文章编号：1671-7988(2018)13-170-02Preparation method and skill of cast aluminum alloys metallographic specimenShi Xiaolong, Wu Panpan（Baoji Fast Gear CO., LTD, Shaanxi Baoji 722409）Abstract: Casting aluminum alloy has good ratio strength and casting properties, and is widely used in automobile, aerospace, shipbuilding and other fields. Metallographic inspection as material organization is the most convenient and quick correct project is widely used in the actual production and research. This article introduces the process ofcast aluminum alloys metallographic specimens: cutting samples, polishing, polishing, and the basic operation of the process and a little bit of technique. It's a process that can be used quickly to produce enough samples to meet the needs of production and scientific testing.Keywords: Cast aluminium alloy; Metallographic specimen; Sample preparationCLC NO.: U466 Document Code: B Article ID: 1671-7988(2018)13-170-02引言铝合金以其密度小、强度高、导电导热性好、耐蚀性好、易加工等优势性能现已在很多领域代替铸铁等材料被广泛应用。
金相实验总结和体会
金相实验总结和体会
金相实验是一种分析金属内部结构和材料性能的实验方法。
以下是我对金相实验的总结和体会:
1. 金相实验的准备工作非常重要。
在进行实验前，需要对实验
材料进行充分的准备，包括材料的选择、材料的制备、实验参数的设置等。
准备工作的质量直接影响实验的结果。
2. 金相实验需要精确地控制实验条件。
实验条件包括温度、压力、时间等参数。
这些参数的控制需要精确到小数点后两位，以确保实验的准确性。
3. 金相实验需要进行重复实验。
为了确保实验结果的可靠性和
准确性，需要进行多次实验，并对每次实验的结果进行统计分析。
4. 金相实验需要仔细观察实验结果。
在实验过程中，需要仔细
观察实验样品的形态、组织结构和性能变化，以便对实验结果进行分析和解释。
5. 金相实验需要良好的数据分析能力。
在实验结束后，需要对
实验结果进行统计分析，并对实验结果进行正确的解释和分析。
6. 金相实验需要不断学习和更新知识。
随着科技的不断进步和
新材料的不断出现，金相实验的方法和技巧也需要不断更新和改进。
金相实验是一种复杂而富有挑战性的工作，需要不断探索和学习，才能掌握金相实验的精髓，并将其应用于实际工作中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金相制作注意事项：
1.金相磨削过程,通常依次采用400#,600# ,800#,1000#和1200#的砂纸,对于端面较粗糙的金相,可采用粒度更大的砂纸先进行粗磨。
磨削过程中，用力要平稳，并时不时把砂纸上的磨屑去掉。
2.铝合金金相待观察的端面尺寸最好不要超过10×10mm，端面尺寸过大，在磨削过程中，很容易造成端面边缘部分不能被磨削到，最终导致待观察的平面不是很平，在金相拍照过程中，由于景深不一样，造成金相模糊。
3.对于圆柱形铝合金金相，磨削过程中最好始终朝同一方向，不然很容易磨出多个平面。
4.金相最好可以做个镶嵌，再进行磨削，抛光；除了可以保证金相端面整体受力均匀，更重要的一点事可以金相边缘被破坏。
5.抛光过程中，用力要轻，最好不断加水，避免产生抛光坑。
肉眼是可以评判抛光质量的，用肉眼仔细观察，无细小划痕时，基本可以保证金相无明显划痕。
常用腐蚀液：
1.低浓度 Keller 试剂（H2O : HCl : HNO3:HF= 190 : 5 : 3 : 2），常用于腐蚀铝铜合金，6061合金。
2.高浓度很酸（H2O : HCl : HNO3:HF= 5 : 60: 30:5），用于细化试验中，宏观组织的观察。
3.0.5%的HF酸，用于腐蚀纯铝。
