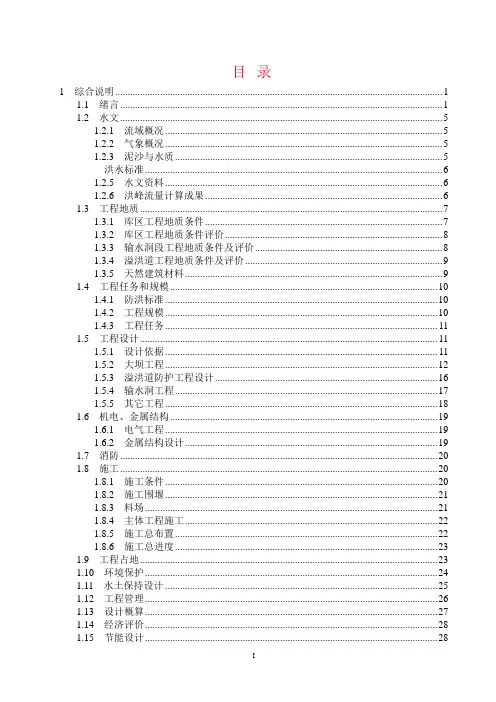

目录1 综合说明 (1)1.1 绪言 (1)1.2 水文 (5)1.2.1 流域概况 (5)1.2.2 气象概况 (5)1.2.3 泥沙与水质 (5)洪水标准 (6)1.2.5 水文资料 (6)1.2.6 洪峰流量计算成果 (6)1.3 工程地质 (7)1.3.1 库区工程地质条件 (7)1.3.2 库区工程地质条件评价 (8)1.3.3 输水洞段工程地质条件及评价 (8)1.3.4 溢洪道工程地质条件及评价 (9)1.3.5 天然建筑材料 (9)1.4 工程任务和规模 (10)1.4.1 防洪标准 (10)1.4.2 工程规模 (10)1.4.3 工程任务 (11)1.5 工程设计 (11)1.5.1 设计依据 (11)1.5.2 大坝工程 (12)1.5.3 溢洪道防护工程设计 (16)1.5.4 输水洞工程 (17)1.5.5 其它工程 (18)1.6 机电、金属结构 (19)1.6.1 电气工程 (19)1.6.2 金属结构设计 (19)1.7 消防 (20)1.8 施工 (20)1.8.1 施工条件 (20)1.8.2 施工围堰 (21)1.8.3 料场 (21)1.8.4 主体工程施工 (22)1.8.5 施工总布置 (22)1.8.6 施工总进度 (23)1.9 工程占地 (23)1.10 环境保护 (24)1.11 水土保持设计 (25)1.12 工程管理 (26)1.13 设计概算 (27)1.14 经济评价 (28)1.15 节能设计 (28)1.16 工程特性表 (28)2 工程水文 (32)2.1 流域概况 (32)2.2 气象概况 (32)2.3 设计洪水标准 (32)2.4 径流 (32)2.5 设计洪水分析 (33)2.5.1 设计暴雨计算 (34)2.5.2 产流计算 (36)2.5.3 汇流计算 (36)2.6 合理性分析 (39)2.7 施工期洪水计算 (40)2.8 水质与泥沙 (40)3 工程地质 (42)3.1 概述 (42)3.2 库区工程地质条件 (43)3.2.1 地质概况 (43)3.2.2 水库渗漏 (43)3.2.3 库区稳定 (44)3.2.4 水库地震 (44)3.3 枢纽区工程地质条件 (44)3.3.1 大坝工程 (44)3.3.1.2 副坝坝体质量.................................................................... 错误!未定义书签。

水库除险加固工程初步设计报告

水库除险加固工程初步设计报告

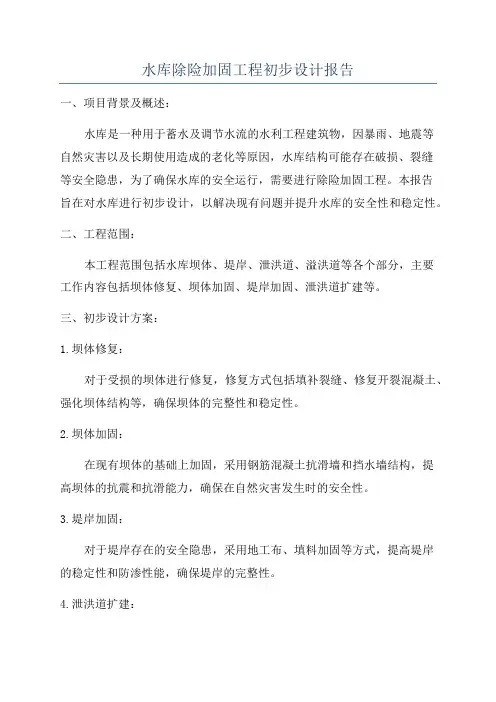

水库除险加固工程初步设计报告一、项目背景及概述:水库是一种用于蓄水及调节水流的水利工程建筑物,因暴雨、地震等自然灾害以及长期使用造成的老化等原因,水库结构可能存在破损、裂缝等安全隐患,为了确保水库的安全运行,需要进行除险加固工程。

本报告旨在对水库进行初步设计,以解决现有问题并提升水库的安全性和稳定性。

二、工程范围:本工程范围包括水库坝体、堤岸、泄洪道、溢洪道等各个部分,主要工作内容包括坝体修复、坝体加固、堤岸加固、泄洪道扩建等。

三、初步设计方案:1.坝体修复:对于受损的坝体进行修复,修复方式包括填补裂缝、修复开裂混凝土、强化坝体结构等,确保坝体的完整性和稳定性。

2.坝体加固:在现有坝体的基础上加固,采用钢筋混凝土抗滑墙和挡水墙结构,提高坝体的抗震和抗滑能力,确保在自然灾害发生时的安全性。

3.堤岸加固:对于堤岸存在的安全隐患,采用地工布、填料加固等方式,提高堤岸的稳定性和防渗性能,确保堤岸的完整性。

4.泄洪道扩建:对于现有的泄洪道进行扩建,增加泄洪能力,以防止因暴雨等原因导致的水位过高,减轻对水库的压力,确保水库的安全运行。

四、初步施工预算:初步估计工程预算为XXX万元,其中包括材料费、人工费、设备费等各项费用。

具体的预算会在后续的详细设计中进一步细化。

五、初步施工进度安排:根据初步设计方案,工程施工进度可分为以下几个阶段:1.坝体修复阶段:预计耗时X个月;2.坝体加固阶段:预计耗时X个月;3.堤岸加固阶段:预计耗时X个月;4.泄洪道扩建阶段:预计耗时X个月。

六、初步风险分析:工程设计和施工过程中存在着一定的风险,如材料选用不合适、施工过程中发生意外事故等。

为降低风险,需要合理安排工程进度,严格控制施工质量,加强安全管理和监督。

七、项目可行性分析:根据目前的初步设计方案和预算,以及对施工风险的分析,本工程具备一定的可行性。

但还需进一步完善和优化方案,确保工程的安全性和经济性。

八、结论:本初步设计报告对水库除险加固工程进行了详细的描述和分析,提供了解决现有问题的初步设计方案,并初步估计了工程预算和进度安排。

乐山坡水库除险加固工程初步设计报告

乐山坡水库除险加固工程初步设计报告

乐山坡水库除险加固工程初步设计报告摘要:为了贯彻全省小型水库除险加固工作会议精神,强力推进我市中、小型水库除险加固工程建设,本文就根据当地乐山坡的案例提出了一些解决方案,为加快推进中、小型水库除险加固工程建设的意见。

关键词:工程概况、除险加固、解决方案一、工程概况乐山坡水库位于湖北省荆门市沙洋县沈集镇沈集村,距沙洋县城区约35km,距荆门市城区约30km,在沈集镇以西约2.0km处,是一座以灌溉为主,兼顾防洪、水产养殖等综合利用的水利工程。

水库枢纽工程由大坝、溢洪道、灌溉输水涵管等组成。

二、工程地质条件工程区位于新华夏系第二沉降带江汉盆地边缘,为垅岗地形,属构造剥蚀和冲蚀地貌,总的地势北高南低、西高东低,向东南有降低的趋势。

水库地质构造位于荆门凹陷内、南北向岗间谷地内,两侧岗顶高程60~80m,岗谷间河床高程40~60m。

库岸、库底由第四系上更新统冲洪积粘性土和白垩系砂页岩组成,粘土呈可~硬塑状,厚20~50m,上更新统冲洪积粘性土之下由白垩系上统跑马岗组砂页岩构成本区基底。

三、洪水调节乐山坡水库的主要泄水建筑物是溢洪道,除险加固方案溢洪道采用开敞式低驼峰堰型,堰顶净宽20.0m,堰顶高程75.20m。

水库的调度方式为:当水库水位超过75.20m时,溢洪道开始敞泄溢洪。

经计算,推荐方案库水位为76.55m(设计洪水位)时,泄量q=56.08m3/s,库水位为77.29m(校核洪水位)时,泄量q=107.63m3/s。

四、建筑物加固项目根据水库工程存在的问题,按照现行规程规范的要求,水工建筑物加固项目包括:(1)大坝加固;(2) 溢洪道新建; (3)输水管重建; (4)大坝观测设施新建。

4.1 大坝加固大坝加固设计基本内容:包括坝体、坝基渗漏处理、上游护坡重建、下游护坡重建、下游坝坡新建贴坡排水、下游坝坡排水系统改造、重建坝顶防浪墙,重建坝顶公路、布置观测系统等。

下面我重点描述一些加固设计的情况。

水库除险加固工程初步设计报告

水库除险加固工程初步设计报告

重点小(2)型病险水库规划项目水库除险加固工程初步设计报告目录1 综合说明 (1)1.1水库基本概况 (4)1.1.1 工程地理位置 (4)1.1.2 水库建设过程 (4)1.1.4 工程现状 (5)1.1.5 除险加固的必要性 (5)1.1.6 除险加固的主要内容 (6)1.1.7 工程特性表 (6)2 水文 (8)2.1基本资料.......................... 错误!未定义书签。

2.1.1 流域地理参数复核........... 错误!未定义书签。

2.1.2 水位库容曲线复核........... 错误!未定义书签。

2.2设计暴雨.......................... 错误!未定义书签。

2.3设计洪水.......................... 错误!未定义书签。

2.3.1 设计标准................... 错误!未定义书签。

2.3.2 设计洪水成果............... 错误!未定义书签。

2.3.3 设计洪水成果的合理性分析... 错误!未定义书签。

2.4设计洪水位查算.................... 错误!未定义书签。

3 工程地质 (19)3.1工程概述 (19)3.2工程主要病险情 (20)3.3工程地质条件 (22)3.3.1 地形地貌 (22)3.3.2 地层岩性 (23)3.3.3 地质构造 (23)3.3.4 水文地质 (23)3.4工程地质评价 (23)3.5天然建筑材料 (25)3.6结论与建议 (25)4 加固设计 (28)4.1工程任务和规模 (28)4.2主要加固项目 (28)4.3设计依据 (28)4.3.1 工程等别与建筑物级别 (28)4.3.2 设计基本资料 (29)4.4工程总体布置 (30)4.5加固设计 (30)4.5.1 大坝加固设计 (30)4.5.4 工程量汇总 (40)4.6防汛公路完善设计 (42)5 施工组织设计 (43)5.1施工条件 (43)5.2主体工程施工 (44)5.2.1 施工总布置方案 (44)5.2.2 主体工程施工 (44)5.3施工总进度 (44)5.4施工度汛与施工安全 (46)6 工程管理设计 (47)6.1原管理机构 (47)6.2管理机构设计 (47)6.3工程管理范围和保护范围 (47)7 水土保护与环境保护设计 (47)7.1水土保持设计 (48)7.2环境保护设计 (48)7.2.1 水质保护 (49)7.2.2 环境空气质量保护 (50)7.2.3 噪声防治 (54)7.2.4 人群健康保护 (55)1 综合说明1.1 水库基本概况1.1.1 工程地理位置**水库位于某村,坝址座落于赣江水系泸水支流**水上,距县城约45km,总库容60万m3,工程由大坝、溢洪道及输水涵洞等组成,是一座以灌溉为主,兼有防洪、养殖等综合效益的小(2)型水利工程。

某水库除险加固初步设计报告

某水库除险加固初步设计报告

1 综合说明1.1 绪言1.1.1 工程概况返洲水库位于吉水县八都镇,座落于赣江水系住歧水支流八都水上,距吉水县城约38.0km。

水库控制流域面积5.62 km2,水库设计正常蓄水位107.50 m(黄海高程,下同),设计洪水位(p=3.33%)108.84 m,校核洪水位(p=0.2%)109.94 m,水库总库容450×104 m3 (本次复核)。

水库设计灌溉面积0.35万亩,是一座以灌溉为主,兼有防洪、养殖等综合效益的重点小(1)型水库。

水库于1957年动工兴建,当年枢纽工程建成,次年开始蓄水运行,后经多次加高加固,达到现有规模。

枢纽工程主要建筑物有大坝、溢洪道、灌溉输水涵洞等。

大坝为均质土坝,坝顶高程110.02 m~112.33 m,坝顶长110 m,宽3.5 m,最大坝高20.0 m。

上游块石护坡至94.5 m高程,坡比为1∶2.36~1∶3.0,下游无护坡,坡比为1∶2.0~1∶3.0;下游坝脚左段设有贴坡排水体,其它坝段无反滤排水体。

溢洪道位于大坝右岸山坳中,进口段原为开敞式宽顶堰,堰顶高程为107.50m,现为开敞式明渠,进口高程109.90 m,净宽6.0 m,进口段后依次接第一泄槽、渐变段、消力池、第二泄槽及挑流鼻坎等,溢洪道全长为239.7 m。

灌溉输水涵管位于大坝左端,由斜管和平涵组成。

平涵为钢筋混凝土圆管,进口底高程为90.40 m,出口底高程为89.60 m,内径0.74 m,管长100 m,进口设有消力池。

斜涵为阶梯式方形钢筋混凝土结构,预制混凝土盖板控制。

1.1.2 工程设计、建设过程简介大坝于1957年7月由原吉水县水利局水电设计室设计,并于同年10月由原吉水县水电工程队施工兴建,坝址座落在宽70~80m左右的峡谷中。

施工时在坝基宽114m范围内将表层的腐植土及河床淤泥作了清除,但未清到不透水层。

另外沿坝轴线挖了一条深1~2m、底宽1.5 m的截水槽,但未挖到基岩就回填粘土,虽经人工夯实,但并不是很密实。

青山水库除险加固工程初步设计

青山水库除险加固工程初步设计
第 16卷 第 7期
2016笠
7月
中 国 水 运
Oh i na Water Transport
VoI.16 JuIY
No.7 2016
z z z PsgiolePfrp
青山水库除险加固工程初步设计
龙 际俊
(安徽省阜阳市水 利规 划设 计院,安徽 阜 阳 236000)
摘 要:随着社会经济的不断发展 ,人们越来越重视水利工程的建设,但是目前青山水库出现十分严重的安全隐患,
fl●
图 1计算断面图
收稿 日期:2016—05—03 作者简介:龙际俊 (1 982一),男,湖 南双峰人 ,阜 阳市水利规划设计院工程师 ,主要从事水利工程规划设计。
z z z PsgiolePfrp
表 1青 山水库地质勘探外业工作量表
二 、青 山水库 的问题 2008 年 的时候有 关部门组织勘测和实验青 山水库 的工 作 ,对施 工现场进行安全检查 ,论证分析青 山水 库出现的问 题 ,核查洪水标准 ,构建 青 山水库大坝安全鉴定评价报告 , 从而可 以发现青 山水库处于 c级的安全 等级 ,综合分析青 山 水库质量 是不合格 的,具备 C等级 的大坝渗流安全等级 ,存
(2)溢洪道 浆 砌石挡土墙处理左侧溢洪道 ,山体 为右侧溢 洪道 ,以 此当做护砌 。自然 山体 的溢洪道 底不需要进行 护砌 ,溢洪道 砌体经过多年应用 以后 出现 严重 风化 和老 化的现象 ,促使表 面开始脱落砂浆 ,此外 出现严重风化 开挖 的原 山体的现象 。 大坝西端 的非常溢 洪道属于 明渠 ,底 宽为 75,Om ,底高程为 105m ,属于 土丘 ,会严重磨损 非常 溢洪道 ,促使 不能顺利 进行 操作 。

水库除险加固工程初步设计概算

水库除险加固工程初步设计概算

水库除险加固工程初步设计概算水库除险加固工程是指对已经存在的水库进行安全加固,以防止发生溃坝事故和水库洪水灾害。

初步设计概算是指在编制设计方案的基础上,初步估算出工程建设的投资预算。

以下是水库除险加固工程初步设计概算的相关内容。

一、工程背景及需求分析在进行初步设计概算之前,首先需要对工程背景进行分析,确定工程的需求和目标。

例如,水库是否存在安全隐患,是否需要加固等。

根据水库的实际情况,确定工程的需求和加固的重点。

二、加固方案选择根据水库的具体情况和需求,制定加固方案。

加固方案可以包括以下几个方面的内容:1.坝体加固:对水库坝体进行检查和评估,确定需要加固的部位。

根据坝体的材料和结构特点,选择适当的加固方法和材料。

2.坝基加固:对水库坝基进行检查和评估,确定需要加固的部位。

根据坝基的地质情况,选择适当的加固方法和材料。

3.引流设施加固:对水库的引水设施进行检查和评估,确定需要加固的部位。

根据设施的材料和结构特点,选择适当的加固方法和材料。

4.安全监测设施加固:对水库的安全监测设施进行检查和评估,确定需要加固的部位。

根据设施的功能和性能要求,选择适当的加固方法和材料。

三、初步设计概算编制根据加固方案确定的工程范围和需求,进行初步设计概算的编制。

初步设计概算包括以下几个方面的内容:1.工程量计算:根据加固方案确定的工程范围和需求,进行工程量的计算。

包括土方工程量、混凝土工程量、钢筋工程量等。

2.单价确定:根据材料和人工等资源的价格,确定各项工程的成本单价。

根据单价和工程量计算得出各个工程的总成本。

3.设备费用:根据工程的设备需求,计算设备费用。

设备费用包括设备购买、租赁和维护等费用。

4.暂列金额:根据项目中可能存在的未知费用和风险因素,暂时列出一定的金额作为备用资金。

5.概算编制:将以上各项费用进行综合,编制出初步设计概算表格。

概算表格需要详细列出各项费用,以及总投资金额。

四、人力和时间安排根据工程的规模和复杂程度,确定工程所需的人力资源和时间安排。

水库除险加固初步设计报告

水库除险加固初步设计报告

水库除险加固初步设计报告1 综合说明1.1 工程概况1.1.1 工程概况XX水库位于XX县XX镇XX村,是一座以灌溉为主,兼有防洪、养殖等综合效益的小(1)型水利工程,灌溉面积并入XX水库南干渠,南干渠设计灌溉面积5万亩。

坝址座落于赣江水系乌江支流滕田河的塘头水上,距XX镇约4km,地理位置东径115°41′,北纬26°56′。

坝址以上集雨面积5.6km2,正常高水位216.20m(黄海高程,下同),相应库容82.0万m3,死水位204.70m,死库容8万m3,设计洪水位(3.33%)218.57m,相应库容104.6万m3,校核洪水位219.54m(0.33%),总库容114.5万m3。

工程于1957年冬动工兴建,1959年开始蓄水投入运行,由于工程初建规模不能满足蓄水需要,后经多次加高加固达到现有规模。

水库枢纽工程由大坝、溢洪道及输水涵管等组成。

大坝现状为均质土坝,坝顶高程219.50m,最大坝高24.0m,坝顶宽度10m(XX电站弃渣所至),坝长107m。

大坝现状实测迎水坡坡比平均为1:2.33,背水坡坡比平均为1:1.88。

大坝上游为块石护坡,下游无护坡,下游坝脚设贴坡排水体,排水体顶高程199.30m。

溢洪道位于大坝左端,人工开挖而成的开敞式溢洪道,由进口控制段、一、二级陡槽段及下游挑流鼻坎段组成,总长117.0m。

进口水平段长9.0m,宽约10.0m,进口底板高程216.20m;一级槽段长72.50m,始端底宽约10.0m,末端底宽约8.5m,坡比0.019;二级陡槽段长30.5m,始端底宽8.5m,末端底宽7.0m,坡比1:2.34;挑流鼻坎段长5m,挑流鼻坎净宽7.0m,坎顶高程201.80m。

溢洪道进口控制段及一级陡槽段底板及左侧边墙未衬护,右侧采用顶宽为0.6m浆砌石边墙衬护。

二级陡槽段及挑流鼻坎段已三面衬护,底板砼衬护厚0.3m,两侧采用浆砌石挡墙衬护,墙顶宽0.6m,底宽1.2m,高2.8m,迎水面坡比1:0.3。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水库除险加固工程初步设计报告1.综合说明1.1概述1.1.1工程概况XX水库位于沅水一级支流怡溪上游,XX县XX乡XX村,坝址地理位置坐标为北纬28°28′,东经111°36′之间。

距XX县城45km,汽车可直达坝址,交通较方便。

该水库是一座以灌溉为主,兼顾防洪、养鱼的小(二)型水库工程。

水库大坝控制集雨面积0.78km2,坝址以上干流长度1.2km,干流平均坡降32.6‰。

坝型为均质坝,最大坝高18m。

水库正常蓄水位318.00m,正常库容76.31万m3。

校核洪水位318.56m,总库容81.8万m3。

水库枢纽工程由大坝、溢洪道、灌溉输水管涵等建筑物组成。

水库枢纽工程由大坝、灌溉涵管等建筑物组成,主要建筑物为5级,次要建筑物为5级。

该水库工程始建于1958年10月,1960年12月投入运行,属小(二)型水库。

大坝为均质坝,大坝坝顶高程320.00m,坝顶宽度3.5m,坝顶轴线长132m。

大坝下游坡在高程314.30 m设总宽度为6.9m的乡级公路一条,在305.5m设一道2.7m宽的马道。

坡比从上至下分别为1:2.23、1 :1.77、1:1.94,下游无排水棱体。

大坝上游坡比为1:2.53。

XX水库未设溢洪道。

灌溉输水管涵设在左岸坝体内。

输水涵为浆砌石方涵型,断面尺寸为0.7×0.5m,涵管进口底板高程302.6m,长85m。

涵管底板坡降1/100,最大放水流量0.3m3/s。

1.1.2工程存在的主要问题大坝存在以下主要问题:大坝坝基存在渗漏;水库建设时未设计溢洪道,不满足防洪要求;输水涵管存在大量的纵向裂缝,伸缩缝拉裂,渗漏日益严重,对涵管周边填土产生破坏、危及坝体安全;大坝无观测、监测设施;防汛设施不配套,无雨水情监测设备,防汛通讯手段单一,防汛公路狭窄不平,行车困难,不满足防汛抢险要求;管理所缺少工作人员和所需的工作设施,管理制度不健全;1.1.3除险加固的必要性该水库自修建以来,发挥了很大的效益。

但由于XX水库存在上述问题,一旦发生较大洪水,在卧管、涵管、坝体及溢洪道有安全隐患的情况下,大坝仍然有发生流土、管涌、塌陷乃至于漫坝溃堤的危险,这将直接影响到大坝下游1600多亩稻田、20多栋房屋和600多人的生命财产安全。

鉴于此,为确保大坝的安全运行,必须对大坝进行除险加固。

2011年5月,受县水利局的委托,由我室承担该水库的除险加固设计任务。

我室根据现行有关规程规范于2011年8月完成本报告的编制。

1.2水文1.2.1流域概况XX水库位于沅水一级支流怡溪上游,XX县XX乡XX村,坝址地理位置坐标为北纬28°28′,东经111°36′之间。

水库大坝控制集雨面积0.78km2,坝址以上干流长度1.2km,干流平均坡降55.4‰。

流域植被较好。

水库大坝为均质土坝,水库无水文观测资料。

1.2.2气象XX水库工程位于亚热带润湿性气候区,气候温和,四季分明,光照充足,雨量充沛。

据XX县气象站的实测资料统计表明,多年平均气温17.5℃,七月份最热,月平均气温27.5~33.5℃,多年平均日照1462.7h,多年平均降雨量1490mm,多年平均蒸发量700mm,风向西南向,汛期多年平均最大风速16m/s。

1.2.3水文基本资料区域多年平均降雨量1490mm,多年平均蒸发量700mm。

XXXX水库所在的流域无水文实测资料,建库后水库管理所也没有开展水文观测,本次分析计算主要依据流域内大暴雨量站实测降雨资料。

1.2.4设计洪水根据XX水库所在的地理位置和集雨面积,新开溢洪道进口吭程318.00m,利用《湖南省暴雨洪水查算手册》查得相应频率的洪水:设计洪水(P=5%):7.41m3/s校核洪水(P=0.5%):10.65m3/s1.2.5调洪演算结果根据调洪演算的基本原则和基本资料,利用调洪演算基本方程,采用试算法得水库调洪演算结果,见下表:XX水库调洪演算结果频率P(%) 起调水位Z(m)最高水位(m)相应库容V(万m3)相应泄量q(m3/s)0.5 318.00 318.56 81.8 9.825 318.00 318.45 80.2 6.961.2.6水库大坝顶部高程计算根据《碾压式土石坝设计规范》SL274-2001(以下简称《规范》),水库大坝的顶部高程等于水库不同运用情况下的静水位与相应的超高之和,静水位以上的超高参照《水利水电工程等级划分及洪水标准》SL252-2000执行,具体见下表:XX水库大坝顶部所需最低高程单位:m运用情况Z0Rpe A Z正常运用318.45 0.912 0.0132 0.5 319.88 非常运用318.56 0.585 0.004 0.3 319.451.2.7溢洪道控制段顶部高程复核根据《溢洪道设计规范》(SL253-2000)第2.3.7条规定:控制段的顶部高程不得低于校核洪水位加安全超高(XX水库为5级建筑物取0.3m)。

因此,XX水库溢洪道控制段的顶部高程不得低于318.86(318.56+0.3)m。

XX水库溢洪道控制段顶部现有高程319.60m,满足规范要求。

1.3地质1.3.1勘察工作概况该水库兴建于1965年,限于当时的技术经济条件和施工条件,工程质量达不到设计要求。

经过四十年的运行,现在工程老化失修严重,出现诸多问题。

2011年4月,对该水库进行除险加固初步设计阶段勘察。

根据湖南省水利厅建管处制定的《湖南省小(2)型水库除险加固工程初步设计导则》及有关规程规范,本阶段的勘察任务是:(1)根据已有地质资料,进一步查明本工程存在的各类地质问题;(2)查明坝体材料组成、物理力学性质与透水特征;(3)查明坝基水文、工程地质条件存在的主要工程地质问题;(4)查明拟建放水隧洞、溢洪道水文、工程地质条件及存在主要工程地质问题;(5)对天然建筑材料产地进行详查。

1.3.2工程区地质概况XX水库位于沅水三级支流怡溪上游,坝址以上干流长度1.2km,坡降32.6‰。

总的地势为东南高,西北低。

地貌类型属侵蚀构造低山丘陵区,冲沟发育,山脉走向与构造线基本一致,主要由白垩系红层地层组成。

工程区出露地层主要为是白垩系泥质粉砂岩夹粉砂质泥岩,第四系残坡积含碎石粘士及冲积堆积棕黄色粉质粘土、壤土、砂砾石。

本区地处新华夏构造体系雪峰山隆起带西北段,北东东向构造是区内主要构造,由走向N70°~75°E的压扭性和张扭性断层组成。

区内挽近期构造运动以整体间歇性上升为主,地震活动较微弱。

根据1:400万《中国地震动峰值加速度区划图》及《中国地震动反应谱特征周期区划图》(GB18306-2001),本工程区地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35s,相对应的地震基本烈度为Ⅵ度,属相对稳定地块。

另外,根据含水岩组类型,可将区内地下水类型划分为基岩裂隙水、第四系松散堆积层孔隙水。

1.3.3坝址工程地质条件1.3.3.1地形地貌坝址区河谷呈“U”字型,河谷宽30∽40m,河床高程300.1~301.5m,两岸地形基本对称,自然坡角为40~45˚,岸坡陡峻,两岸大都基岩出露,岩体风化较深,局部有第四系残坡积层覆盖。

1.3.3.2地层岩性坝区地层岩性由老至新为:⑴白垩系(K)砖红色中厚层泥质粉砂岩夹粉砂质泥岩。

⑵第四系(Q)al)冲积堆积:上部为棕黄色粉质粘土、壤土,下部为砂砾石,分布①冲积层(Q4在溪沟内,厚0∽3.2m。

②残坡积层(Q edl):残坡积:红黄色粘土夹碎石,主要分布在两岸山坡一带,厚度可达2∽4.0m。

③人工堆积(Q s):在大坝区域主要为人工堆积的素填土,岩性为棕灰黄色砾质重粉质壤土、粉质粘土等及砼浆砌块石,为大坝填筑体。

局部为浆砌石体,形成大坝的坝体排水沟等。

1.3.3.3地质构造坝址区正处于背斜核部,河流顺背斜轴部发育,河流两岸岩层倾向相反,右岸岩层产状N20°E,NW∠22∽30°,倾向右岸偏上游,左岸岩层产状N23°E,SE∠21∽25°,倾向左岸偏下游,左岸坝肩发育两断层。

1.3.3.4物理地质现象坝区主要不良物理地质现象为岩石风化。

坝区岩体为泥质粉砂岩夹粉砂质泥岩,岩石抗风化能力较弱,上部岩体风化较强烈。

有风化厚度具有山顶比坡麓厚,坡麓比河床厚的特点。

左岸强风化带下限埋深8.5∽9.5m。

河床强风化带下限埋深9.5∽28.5m (从坝顶起算),右岸强风化带下限埋深8.5∽10.5m。

1.3.3.5水文地质坝区地下水类型除第四系松散堆积层孔隙水外,主要为分布在岩体中的基岩裂隙水,以大气降水补给为主,地下水埋深:右岸5.5∽7.5m,左岸5∽5.5m。

1.3.3.6坝基主要工程地质问题与评价据现场调查和对运行期观察资料的综合分析,XX水库坝基(肩)存在的主要工程地质问题是坝基渗漏问题和绕坝渗漏问题。

1.3.4各附属建筑物工程地质条件及评价1.3.4.1溢洪道工程地质条件及评价拟建溢洪道受地形限制,泄槽段通过右坝端坝体。

沿线基岩大部裸露。

2),区内出露地层由老到新主要为:⑴白垩系(K2al)冲积堆积,⑶残坡积层(Q edl),⑷人工堆积(Q s)。

⑵冲积层(Q4溢洪道沿线岩层产状N23°E,SE∠21∽25°,所见节理裂隙与前述坝区基本相同,表部岩石强风化,边坡岩体比较破碎。

受坝区褶皱及断层的影响,溢洪道沿线岩石风化较强烈,没线强风化带埋深7.5∽15.0m。

1.3.4.2 放水隧洞工程地质条件及评价拟建放水隧洞布置于左坝肩山体,进口明挖段进口边坡坡角20∽25°,岩性为白2)砖红色中厚层泥质粉砂岩夹粉砂质泥岩,强风化带下限埋深4m∽6m。

垩系(K2洞身段围岩岩性为砖红色中厚层泥质粉砂岩夹粉砂质泥岩。

隧洞出口洞脸边坡坡角22°左右,基岩裸露,岩性为中厚层泥质粉砂岩夹粉砂质泥岩。

1.3.4.3 灌溉输水涵管灌溉输水管涵设在左岸坝体内,输水涵管存在大量的纵向裂缝,伸缩缝拉裂,普遍存在冲蚀、空洞、麻面和锈蚀等质量问题,目前涵管已被堵死,无法正常排水。

1.3.5坝体工程地质特性根据对大坝填筑土的现场调查和土工试验成果可以看出本大坝的填筑土虽均为粘土类,但其成分并非一致,由于填料时夯压设备差,与基岩接触面处岩面不平整,夯压不密实,致使填筑土体防渗性差,其渗漏系数K普遍大于10-4cm/s,属中等透水带,故导致坝后、坝坡和坝坡与填土接触带多处渗漏。

1.3.6工程处理措施建议鉴于XX水库大坝坝基、坝肩及坝体存在较为严重的渗漏问题,枢纽未设置溢洪道。

上述病险隐患已危及枢纽工程安全。

急需采取除险加固工程处理措施,确保大坝安全运行,根据坝基及溢洪道水文、工程地质条件,特提出如下工程处理措施:⑴、根据坝基钻孔揭露及地质调查:坝基正处于褶皱轴部顺河向节理裂隙及断层发育,浅表部岩体透水性为中等至弱透水性,为防止库水沿浅表部透水大的岩石、坝基接触带向下游产生渗漏及渗透变形破坏,建议对坝基进行防渗帷幕灌浆,左、右岸防渗帷幕接头接左、右坝端使之帷幕封闭。
