12864中文资料及字库说明书

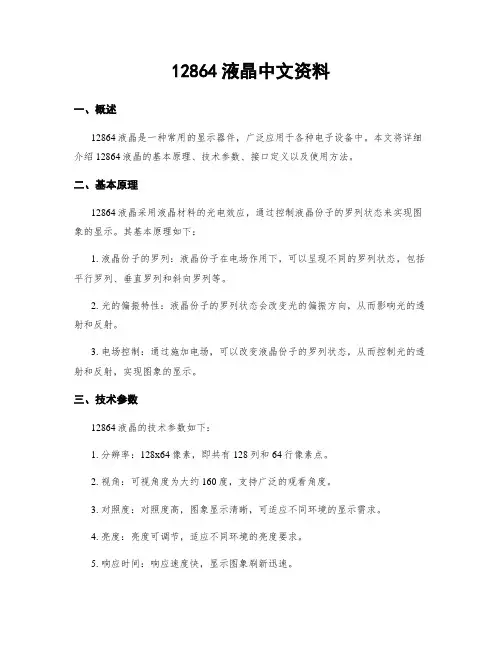

12864液晶中文资料
12864液晶中文资料一、概述12864液晶是一种常用的显示器件，广泛应用于各种电子设备中。
本文将详细介绍12864液晶的基本原理、技术参数、接口定义以及使用方法。
二、基本原理12864液晶采用液晶材料的光电效应，通过控制液晶份子的罗列状态来实现图象的显示。
其基本原理如下：1. 液晶份子的罗列：液晶份子在电场作用下，可以呈现不同的罗列状态，包括平行罗列、垂直罗列和斜向罗列等。
2. 光的偏振特性：液晶份子的罗列状态会改变光的偏振方向，从而影响光的透射和反射。
3. 电场控制：通过施加电场，可以改变液晶份子的罗列状态，从而控制光的透射和反射，实现图象的显示。
三、技术参数12864液晶的技术参数如下：1. 分辨率：128x64像素，即共有128列和64行像素点。
2. 视角：可视角度为大约160度，支持广泛的观看角度。
3. 对照度：对照度高，图象显示清晰，可适应不同环境的显示需求。
4. 亮度：亮度可调节，适应不同环境的亮度要求。
5. 响应时间：响应速度快，显示图象刷新迅速。
四、接口定义12864液晶的接口定义如下：1. 电源接口：包括电源正负极连接口，用于提供电源给液晶显示模块。
2. 数据接口：包括数据引脚和控制引脚，用于传输图象数据和控制信号。
3. 背光接口：用于连接背光灯，提供背光照明。
五、使用方法12864液晶的使用方法如下：1. 连接电源：将电源正负极连接到液晶模块的电源接口，确保电源供应正常。
2. 连接数据接口：将数据引脚和控制引脚连接到控制器或者微处理器的相应引脚。
3. 连接背光：将背光接口连接到背光灯，确保背光灯正常工作。
4. 编写代码：使用相应的编程语言，编写控制12864液晶显示的代码，包括图象数据传输和控制信号发送等。
5. 调试测试：将控制器或者微处理器与12864液晶连接后，进行调试测试，确保图象能够正常显示。
六、应用领域12864液晶广泛应用于各种电子设备中，包括但不限于以下领域：1. 仪器仪表：用于显示各种仪器仪表的测量结果、参数和状态信息。
LCD12864中文资料
12864LCD液晶显示屏中文资料一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
二、基本特性（1）低电源电压（VDD:+3.0--+5.5V）（2）显示分辨率:128×64点（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)（4）内置 128个16×8点阵字符（5）2MHZ时钟频率（6）显示方式：STN、半透、正显（7）驱动方式：1/32DUTY，1/5BIAS（8）视角方向：6点（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10（10）通讯方式：串行、并口可选（11）内置DC-DC转换电路，无需外加负压（12）无需片选信号，简化软件设计（13）工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
控制器接口信号说明：1、RS，R/W的配合选择决定控制界面的4种模式：2、E信号● 忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.● 字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。
12864中文字库液晶模块使用说明书
12864中文字库液晶模块使用说明书第 1 页共16 页一、12864液晶显示模块概述1. 12864液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置国标GB2312码简体中文字库（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
可与CPU 直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。
具有多种功能：光标显示、画面移位、睡眠模式等。
2. 外观尺寸：93×70mm(4X8C), 84×44mm(2X8C)，110×65mm(2x8 C _2), 116×39mm(2X10),180×65mm(4X16A)3. 视域尺寸:73×39mm(4X8C), 78×25mm(2x8 C _2), 70×20mm(2X8C)，85×20mm(2X10), 132×39mm(4X16A)，补充说明：外观尺寸可根据用户的要求进行适度调整。
二、模块引脚说明1）表—1：（128X32）、（160X32）模块引脚说明引脚名称 方向 说明 引脚名称方向 说明1 VSS - GND（0V） 11 DB4 I/O 数据42 VDD - Supply Voltage For Logic (+5v) 12 DB5 I/O 数据53 VO - Supply Voltage For LCD （悬空）13 DB6 I/O 数据64 RS(CS) H/L H: Data L: Instruction Code 14 DB7 I/O 数据75 R/W(STD) H/L H: Read L: Write15 PSB H/L 16032此脚为：RESET脚 6 E(SCLK) H,H/L Enable Signal7 DB0 I/O 数据0 16 /RST H/L 16032此脚为空8 DB1 I/O 数据1 17 LEDK - 16032此脚为A9 DB2 I/O 数据2 18 LEDA - 16032此脚为K10 DB3 I/O 数据3 注：以上K为负，A为正4）表—4：（256X64）引脚说明引脚名称 方向 说明引脚名称 方向 说明 1 FG - FRAME GROUND 11 DB0 I/O 数据0 2 VSS - GND（0V）12 DB1 I/O 数据1 3 VDD - Supply Voltage For Logic (+5v) 13 DB2 I/O 数据2 4 NC - 空脚14 DB3 I/O 数据3 5 R/W H/L H: Read L: Write 15 DB4 I/O 数据4 6 E1 H,H/L Enable Signal1 16 DB5 I/O 数据5 7 E2 H,H/L Enable Signal217 DB6 I/O 数据6 8 RS H/L H: Data L: Instruction Code 18 DB7 I/O 数据7 9 NC - 空脚19 NC - 空脚 10 /RST H/L Reset Signal 低电平有效 20 NC - 空脚注 K背光源负极（LED-OV）A背光源正极（LED+5V）三、12864液晶硬件接口1、逻辑工作电压(VDD)：4.5～5.5V2、电源地(GND)：0V3、LCD 驱动电压(V0)：0～-10V4、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温） 保存温度(Tstg)：-10～65℃(常温)5、电气特性见附图1 外部连接图（参考附图2）模块有并行和串行两种连接方法（时序如下）： 1、8位并行连接时序图MPU 写资料到模块RSR/WEMPU从模块读出资料RSR/WE2、串行连接时序图CS C LS T3、AC电气特性（TA=25℃ VCC=5V）condition Min. Typ. Max. UnitSYMBOL Characteristics Testfrequency Rf=39KΩ480 540 600 KHz Fosc OSCTIME UNIT PARAMETER SYMBOL MESUREFOR WRITE MODE(WRITING DATA FROM MPU TO ST7920)System cycle time TC 13,000 nsAddress setup time TAS 1,500 nsAddress hold time TAH 1,500 nsData setup time TDSW 1,000 nsData hold time TH 20 nsEnable pulsewidth TPW 1,500 nsEnable rise/fall time TR,TF 25 nsFOR READ MODE(READING DATA FROM ST7920 TO MPU)System cycle time TC 13,000 nsAddress setup time TAS 1,500 nsAddress hold time TAH 1,500 nsData setup time TDDR 1,000 nsData hold time TH 20 ns Enable pulsewidth TPW 1,500 ns Enable rise/fall time TR,TF 25 ns四、用户指令集指令表—2：（RE=1：扩充指令集）指令码指令RS RW DB7 DB6 DB5DB4 DB3 DB2DB1DB0说明执行时间（540KHZ ）待命模式 0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ” 72us卷动地址或IRAM 地址选择 0 0 0 0 0 0 0 0 1 SR SR=1：允许输入垂直卷动地址 SR=0：允许输入IRAM 地址72us反白选择 0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否 72us 睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式 SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1 AC5AC4 AC3 AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM地址0 0 1 AC6 AC5AC4 AC3 AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
12864LCD液晶显示屏中文资料
12864LCD液晶显示屏中文资料一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口的J8和“VCC”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
12864中文图形点阵液晶显示模块使用说明书
72us
读出 RAM
的值
1 1 D7
D6
D5
D4
D3
D2
D1
D0
从 内 部 RAM 读 取 数 据 （DDRAM/CGRAM/GDRAM）
72us
指令表 2：（RE=1：扩充指令集）
指令
指令码
RS RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
说明
执行 时间 (540K HZ)
功能：设定 CGRAM 地址到地址计数器（AC），需确定扩充指令中 SR=0(卷动地址或 RAM 地址选择)
地址
设定 CGRAM 地址到地址计数器（AC）
1 AC5 AC4 AC3 AC2 AC1 AC0 需确定扩充指令中 SR=0(卷动地址或 72us RAM 地址选择)
设定 DDRAM 0 0 1 AC6 AC5 AC4 AC3 AC2 AC1 AC0 设定 DDRAM 地址到地址计数器（AC） 72us
I/O
DB5
I/O
DB6
I/O
DB7
I/O
PSB
I
NC
-
/RST
I
VEE
-
LED+
-
LED-
-
说明
电源地
逻辑电源正（+5V）
LCD 对比度调节电压
并行模式时选择数据或指令
H: 数据 L: 指令
串行模式时选择模块与否
H: 选择 L: 不选择
并行模式时控制读写
H: 读
L: 写
串行模式时输入数据
并行模式时使能端
L
L
L
H
DL
X
RE
X
12864中文资料
12864液晶名称含义12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。
基本参数液晶屏类型 STN FSTN模块显示效果：黄绿底黑字蓝底白字白底黑字视角6点钟12点钟驱动方式 1/64 DUTY 1/9 BIAS背光LED白色LED黄绿色控制器KS0108或兼容ST7920 T6963C数据总线 8 位并口/6800 方式串口温度特性工作温度：-20℃~+70℃ 储藏温度：-30℃~+80℃点阵格式 128 x 64基本用途：该点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。
基本用途：该点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。
液晶模组使用注意事项1 当您在你的产品设计中使用本液晶模组，注意液晶的视角与你的产品用途相一致。
2 液晶屏是玻璃为基础的，跌落或与硬物撞击会引起液晶屏破裂或粉碎。
尤其是边角处。
3 尽管在液晶表面的偏振片有抑制反光的表层，应当小心不要划伤表面，一般推荐在液晶表面采用透明塑胶材料的保护屏。
4 如果液晶模组储藏在低于规定的温度以下，液晶材料会凝结而性能恶化。
如果液晶模组储藏在高于规定的温度以上，液晶材料的分子排列方向会转变为液态，可能无法恢复到原来的状态。
超出温度和湿度范围，会引起偏振片剥落或起泡。
因此，液晶模组应储藏在规定的温度范围。
5 如液晶表面遇口水或滴水，应立即擦除，避免长时间过后引起色彩变化或留下污点。
水蒸气会引起ITO电极腐蚀。
6 如果需要清洁液晶屏表面，应该用棉或软布轻快地擦拭，仍不能清除时，呵气之后再擦拭。
7 液晶模组的驱动应遵照规定的额定指标，避免故障及永久损坏。
对液晶材料施加直流电压，会引起液晶材料迅速恶化，应该确保提供交流波形的M信号的连续应用。
特别是，在电源开关时应遵照供电顺序，避免驱动锁存及直流直接加至液晶屏。
8 机械注意事项：a) 液晶模组是在高精度下调试安装的。
避免外力撞击，不要对其改变或修改。
b) 不要篡改金属框的任何突出部分。
J12864 液晶模块使用说明书
技术QQ：1035715441非常感谢您使用我们的产品，我们竭诚为您提供服务J12864中文字库注释：（1）模组背部自带3*3 10K硬封可调电位器VR1，可以调到理想对比度（默认5V出厂已经调试好，也可自行再次调节，电位器为微调，请尽量小心调试）（2）LED背光极性可调，JP4为液晶背光正负反接处（3）模组自带原装三星正品防静电电容，抗干扰性更强C6 C7 C8（4）串并口可通过两种方式调节1种PSB接口控制2 种JP2短路到P为并口短路到S为串口（5）自改3.3V可通过JP3调节，默认接+级为5V，接-为3.3V，然后C4 C5加极性电容即可型号为106A或者104A，背光电阻33欧改成3.3欧技术QQ：1035715441一、液晶显示模块概述J12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿/蓝屏显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸技术QQ：1035715441ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5 mm视域73.0×39.0 mm行列点阵数128×64 dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64HZ 引脚说明引脚号引脚名称方向功能说明1 GND - 模块的电源地2 VCC - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS)H/L 数据选择信号/并行的指令；串行的片选信号5 R/W(SID)H/L 并行的读写选择信号；串行的数据口6 E(CLK)H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RST H/L 复位低电平有效18 VOUT 倍压输出脚（VDD=+3.3V有效）19 LED_A （LED+5V）背光源正极20 LED_K （LED-OV）背光源负极逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温）技术QQ：1035715441三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图技术QQ：1035715441串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)技术QQ ：1035715441四、用户指令集 1、指令表1：（RE=0：基本指令集）指令码指令R SR W DB 7DB 6DB 5DB 4DB 3DB 2DB 1DB 0说明执行时间（540KHZ ） 清除显示0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM 的地址计数器（AC ）到“00H ”，并且将游标移到开头原点位置；这个指令并不改变DDRAM 的内容 4.6ms进入点设定 00 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us 显示状态 开/关 0 0 0 0 0 0 1 D C B D=1：整体显示ON C=1：游标ON B=1：游标位置ON72us游标或01S/R/XX设定游标的移动与显示的移位72us技术QQ：1035715441显示移位控制C L 控制位元；这个指令并不改变DDRAM的内容功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作RE=0：基本指令集动作72us设定CGRA M地址0 0 0 1AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us设定DDRA M地址0 0 1AC6AC5AC4AC3AC2AC1AC设定DDRAM地址到地址计数器（AC）72us读取忙碌标志（BF）和地址0 1 BFAC6AC5AC4AC3AC2AC1AC读取忙碌标志（BF）可以确认内部动作是否完成，同时可以读出地址计数器（AC）的值0us写资料到RAM 1 0 D7 D6 D5 D4 D3 D2 D1 D0写入资料到内部的RAM（DDRAM/CGRAM/IRAM/GDRAM）72us读出RAM 的值1 1 D7 D6 D5 D4 D3 D2 D1 D0从内部RAM读取资料（DDRAM/CGRAM/IRAM/GDRAM）72us指令表—2：（RE=1：扩充指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）待命模式0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”72us卷动地址或IRAM地址选择0 0 0 0 0 0 0 0 1 SRSR=1：允许输入垂直卷动地址SR=0：允许输入IRAM地址72us反白选择0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否72us技术QQ：1035715441睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1AC5AC4AC3AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM 地址0 0 1AC6AC5AC4AC3AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
(完整word版)12864中文字库说明书ST7920
12864C-1液晶中文显示模块(一)概述 (3)(一)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(二)(三)模块的接口 (4)(三)(四)硬件说明 (5)(五) 指令说明 (7)(四)(五)读写操作时序 (8)(五)(六)交流参数 (11)(六)(七)软件初始化过程 (12)(七)(八)应用举例 (13)(八)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述12864C-1是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
12864液晶中文资料,控制芯片为ST7920
12864液晶中文资料，控制芯片为ST7920概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII 字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选（4）、内置128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS（8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10（10）、通讯方式：串行、并口可选（11）、内置DC-DC 转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度:0℃-+55℃,存储温度:-20℃-+60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1VSS 0V 电源地2VCC 3.0+5V电源正3V0-对比度（亮度）调整4RS(CS）H/LRS=“H”，表示DB7——表示DB7——DB0为显示数据RS=“L”，数据被读到DB7——DB0 DB0为显示指令数据5R/W(SIDH/LR/W=“H”,E=“H”，DB0的数据被写R/W=“L”,E=“H→L”,DB7——到IR 或DR6E(SCLKH/L使能信号7DB0H/L三态数据线8DB1H/L三态数据线9DB2H/L三态数据线10DB3H/L三态数据线11DB4H/L三态数据线12DB5H/L三态数据线13DB6H/L三态数据线14DB7H/L三态数据线15PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16NC -空脚17/RESETH/L复位端，低电平有效（见注释2）18VOUT -LCD 驱动电压输出端19A VDD 背光源正端（+5V）（见注释3）20K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
12864中文详细资料
12864液晶模块文档带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:l 低电源电压（VDD:+3.0--+5.5V）l 显示分辨率:128×64点l 内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)l 内置128个16×8点阵字符l 2MHZ时钟频率l 显示方式：STN、半透、正显l 驱动方式：1/32DUTY，1/5BIASl 视角方向：6点l 背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10l 通讯方式：串行、并口可选l 内置DC-DC转换电路，无需外加负压l 无需片选信号，简化软件设计l 工作温度: 0℃- +55℃,存储温度: -20℃- +60℃模块接口说明注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4RS(CS）H/LRS=“H”,表示DB7——DB0为显示数据RS=“L”,表示DB7——DB0为显示指令数据5R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
J12864中文液晶使用说明
非常感谢您使用我们的产品，我们竭诚为您提供服务
J12864 中文字库
注释：（1）模组背部自带 3*3 10K 硬封可调电位器 VR1，可以调到理想对比 度（默认 5V 出厂已经调试好，也可自行再次调节，电位器为微调，请尽量 小心调试） （2）LED 背光极性可调，JP4 为液晶背光正负反接处 （3）模组自带原装三星正品防静电电容，抗干扰性更强 C6 C7 C8 （4）串并口可通过两种方式调节 1 种 PSB 接口控制 2 种 JP2 短路到 P 为 并口 短路到 S 为串口 （5）自改 3.3V 可通过 JP3 调节，默认接+级为 5V，接-为 3.3V，然后 C4 C5 加极性电容即可 型号 为 106A 或者 104A，背光电阻 33 欧改成 3.3 欧
RAM
DRAM）
读出
从 内 部 RAM 读 取 资 料
RAM 1 1 D7 D6 D5 D4 D3 D2 D1 D0 （ DDRAM/CGRAM/IRAM/G 72us
的值
DRAM）
指令表—2：（RE=1：扩充指令集）
指令码
执行时间
指令
R DB DB DB DB DB DB DB DB 说明 RS
W7 6 5 4 3 2 1 0
H
AC6 AC5 AC4 AC3 AC2 AC1
AC0
功能：设定 DDRAM 位址到位址计数器（AC）
9、读取忙碌状态（BF）和位址
9
J12864 中文字库型液晶模块使用说明书 制造商：深圳飞阳 LCD 科技有限公司 技术 QQ：1035715441
CODE：
12864中文资料 (3)
12864中文资料简介12864是一种常见的液晶显示器，广泛应用于各种数字产品中。
本文将介绍12864的基本知识和使用方法，帮助读者更好地了解和使用12864。
12864的基本特性12864是指液晶显示屏的像素为128x64的型号。
其外部尺寸通常为80x36mm，显示区域尺寸为60x30mm。
12864液晶显示器通常采用ST7920驱动芯片，具有较高的显示效果和稳定性。
12864的接口和引脚定义12864液晶显示器的接口通常采用并行方式。
其引脚定义如下：•RST：复位引脚，用于将显示器复位到初始状态。
•RS：命令/数据选择引脚，用于选择向显示器发送的是命令还是数据。
•EN：使能引脚，用于触发显示器对接收的命令或数据进行处理。
•D0~D7：数据引脚，用于传输显示数据。
•CS1、CS2：片选引脚，用于选择要控制的显示区域。
•PSB：并行/串行选择引脚，用于选择并行通信方式还是串行通信方式。
•VCC、GND：电源引脚。
12864的使用步骤使用12864液晶显示器的基本步骤如下：1.准备工作：将12864液晶显示器与主控板通过接口线连接好，并接上电源。
2.初始化：通过向液晶显示器发送一系列初始化命令，使其进入正确的工作状态。
3.显示数据：向液晶显示器发送需要显示的数据，可以是文字、图形等。
4.控制显示：根据需要，通过发送命令来控制显示器的各种参数，如清屏、设置显示位置等。
5.结束操作：最后需要对液晶显示器进行适当的关闭操作，包括关闭电源等。
12864的应用领域由于12864液晶显示器具有尺寸适中、显示效果好、稳定性高等特点，因此广泛应用于各种数字产品中，包括但不限于以下领域：•仪器仪表：12864液晶显示器可以用于各种仪器仪表的显示部分，如电子测量仪器、光学仪器等。
•信息显示：12864液晶显示器可以用于各种信息显示设备，如温湿度显示器、计时器、电子钟等。
•消费电子：12864液晶显示器可以用于各种消费电子产品，如电子游戏机、MP3播放器等。
LED12864液晶中文资料HS12864-15 系列中文图形液晶模块说明书
VREF参考供电
VXO主时钟供电
VANA音频电路供电
VFLASH－1逻辑界面供电
VFLASH－2收音机电路供电
VIO逻辑供电
PURX电源复位
CCONTCSX开机维持
CARDDET卡检测
GENSIO通用输入/输出口
CNTVR-1稳压器控制信号－1
FLASH字库
SRAM闪存
EEPOM码片
LCDLED-ADJ显示背光灯调节
KBD-LIGHT键盘背光灯
KBDLED-ADJ键盘背光灯调节
IRONX红外线接口启动信
ANT天线
VANT-1天线开关控制信号－1
DUPLEX双工器
LNA低噪声放大器
BAL平衡变换（拜仑）
VHFVCO V频段压控振荡器
UHFVCO U频段压控振荡器
SHFVCO S频段压控振荡器
OUT-CP锁相控制信号
LO-OUT本振信号输出
SCLK频率合成器时钟
SDATA频率合成器数据
SENA频率合成器启动
TXQN发射基带Q信号负
VR2稳压器2输出（发射供电）
VTX发射供电
VMOD(=VTX)发射调制器供电
TXP(=TXPWR)发射启动信号
TXC发射增益控制
VAPC-G GSM自动功率控制
VAPC-D DCS自动功率控制
TXBUFF发射缓冲（预放）供电
TXVGSM GSM发射控制信号
TXVDCS DCS发射控制信号
AFC自动频率控制信号
HAGAR射频信号处理器
HARAG-RESET-X射频IC复位
HLGA射频信号处理器
RXC接收增益控制
RX-I/Q接收基带信号
12864C-1中文字库说明书(注意驱动电压是3.3V)
*注释 1：如在实际应用中仅使用并口通讯模式，可将 PSB 接固定高电平，也可以将模块上的 J8 和“VCC”用焊锡短接。
*注释 2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释 3：如背光和模块共用一个电源，可以将模块上的 JA、JK 用焊锡短接。
四.模块主要硬件构成说明
将以上 16 位地址连续写入即可
备注;当 IC1 在接受指令前,微处理器必须先确认其内部处于非忙碌状态,即读取 BF 标志时,BF 需为零,方可接受新的指 令;如果在送出一个指令前并不检查 BF 标志,那么在前一个指令和这个指令中间必须延长一段较长的时间,即是等待前 一个指令确实执行完成。
六、读写时序图
反白 选择
0
0
选择 2 行中的任一行作反白显示，并可 0 0 0 0 0 1 R1 R0 决定反白与否。初始值 R1R0＝00，第一
次设定为反白显示，再次设定变回正常
睡眠 模式
0
0
0
0
0
0
1 SL X
X
SL=0：进入睡眠模式 SL=1：脱离睡眠模式
扩充 功能 0 设定
0
CL=0/1：4/8 位数据
0
执行动作 I/O 缓冲——>DR DR——>I/O 缓冲 无动作
结果 配合/W 进行写数据或指令 配合 R 进行读数据或指令
● 忙标志:BF BF 标志提供内部工作情况.BF=1 表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0 时,模块为准备
状态,随时可接受外部指令和数据. 利用 STATUS RD 指令,可以将 BF 读到 DB7 总线,从而检验模块之工作状态.
八、软件初始化
12864I-1中文字库使用使用说明书
11、读出 RAM 的值
CODE：
RS
RW
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
H
H D7
D6 D5 D4 D3 D2 D1
D0
功能：从内部 RAM 读取资料（DDRAM/CGRAM/TRAM/GDRAM）
8
LCD 在线液晶显示器技术手册 RT12864I-1
12、待命模式（12H）
CODE：
14、反白选择（14H）
CODE：
RS
RW
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
L
L
LL
L
L
L
H R1
R0
功能：选择 4 行中的任一行作反白显示，并可决定反白的与否
15、睡眠模式（015H）
CODE：
RS
RW
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
L
L
LL
L
L
H SL
X
X
功能：SL=1；脱离睡眠模式
72us
RE=0： 基本指令集动作
设定
CGRA 0
0
0
1
AC AC AC AC AC AC 设定 CGRAM 地址到地址计数器 72us
M地
5 4 3 2 1 0 （AC）
址
设定
DDRA 0
0
1
AC AC AC AC AC AC AC 设定 DDRAM 地址到地址计数器 72us
M
6 5 4 3 2 1 0 （AC）
12864中文资料
12864中文资料12864中文资料一、OCM12864液晶显示模块概述OCM12864液晶显示模块是128×64点阵型液晶显示模块，可显示各种字符及图形，可与CPU直接接口，具有8位标准数据总线、6条控制线及电源线。
采用KS0107控制IC。
二、最大工作范围1、逻辑工作电压(Vcc)：4.5～5.5V2、电源地(GND)：0V3、LCD驱动电压(Vee)：0～-10V4、输入电压：Vee～Vdd5、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温）6、保存温度(Tstg)：-10～65℃三、电气特性(测试条件Ta=25,Vdd=5.0 /-0.25V)1、输入高电平(Vih)：3.5Vmin2、输入低电平(Vil)：0.55Vmax3、输出高电平(Voh)：3.75Vmin4、输出低电平(Vol)：1.0Vmax5、工作电流：2.0mAmax四、接口说明12864-1,12864-2接口说明表1 VSS 0V 逻辑电源地。
2 VDD 5.0V 逻辑电源正。
3 V0 LCD驱动电压，应用时在VEE与V0之间加一2K可调电阻。
4 D/I H/L 数据\指令选择：高电平：数据D0-D7将送入显示RAM；低电平：数据D0-D7将送入指令寄存器执行。
5 R/W H/L 读\写选择：高电平：读数据；低电平：写数据。
6 E H.H/L 读写使能，高电平有效，下降沿锁定数据。
7 DB0 H/L 数据输入输出引脚。
8 DB1 H/L 数据输入输出引脚。
9 DB2 H/L 数据输入输出引脚。
10 DB3 H/L 数据输入输出引脚。
11 DB4 H/L 数据输入输出引脚。
12 DB5 H/L 数据输入输出引脚。
13 DB6 H/L 数据输入输出引脚。
14 DB7 H/L 数据输入输出引脚。
15 CS1 H/L 片选择信号，低电平时选择前64列。
16 CS2 H 片选择信号，低电平时选择后64列。
12864点阵LCD液晶屏带中文字库详细介绍
12864点阵LCD液晶屏带中文字库详细介绍一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和1 28个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8 192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（1 1）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整RS=“H”,表示DB7——DB0为显示数据4RS(CS）H/LRS=“L”,表示DB7——DB0为显示指令数据R/W=“H”,E=“H”,数据被读到DB7——DB05R/W(SID) H/LR/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
12864点阵LCD液晶屏带中文字库详细介绍
12864点阵LCD液晶屏带中文字库详细介绍一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和1 28个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8 192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（1 1）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整RS=“H”,表示DB7——DB0为显示数据4RS(CS）H/LRS=“L”,表示DB7——DB0为显示指令数据R/W=“H”,E=“H”,数据被读到DB7——DB05R/W(SID) H/LR/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
12864中文字库最全资料
12864液晶(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FYD12864液晶中文显示模块
一、概述
FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:
●●低电源电压（VDD:+3.0--+5.5V）
●●显示分辨率:128×64点
●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)
●●内置 128个16×8点阵字符
●●2MHZ时钟频率
●●显示方式：STN、半透、正显
●●驱动方式：1/32DUTY，1/5BIAS
●●视角方向：6点
●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10
●●通讯方式：串行、并口可选
●●内置DC-DC转换电路，无需外加负压
●●无需片选信号，简化软件设计
●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃
二、方框图
三、模块接口说明
*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口
*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
四.模块主要硬件构成说明
控制器接口信号说明：
1、1、RS，R/W的配合选择决定控制界面的4种模式：
●忙标志:BF
BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.
利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.
●字型产生ROM（CGROM）
字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。
DFF=1为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DFF=0为关显示（DISPLAY OFF)。
DFF 的状态是指令DISPLAY ON/OFF和RST信号控制的。
●显示数据RAM（DDRAM）
模块内部显示数据RAM提供64×2个位元组的空间，最多可控制4行16字（64个字）的中文字型显示，当写入显示数据RAM时，可分别显示CGROM与CGRAM的字型；此模块可显示三种字型，分别是半角英数字型(16*8)、CGRAM 字型及CGROM的中文字型，三种字型的选择，由在DDRAM中写入的编码选择，在0000H—0006H的编码中（其代码分别是0000、0002、0004、0006共4个）将选择CGRAM的自定义字型，02H—7FH的编码中将选择半角英数字的字型，至于A1以上的编码将自动的结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5（A140—D75F），GB （A1A0-F7FFH）。
●字型产生RAM(CGRAM)
字型产生RAM提供图象定义(造字)功能, 可以提供四组16×16点的自定义图象空间，使用者可以将内部字型没有提供的图象字型自行定义到CGRAM中，便可和CGROM中的定义一样地通过DDRAM显示在屏幕中。
●地址计数器AC
地址计数器是用来贮存DDRAM/CGRAM之一的地址,它可由设定指令暂存器来改变，之后只要读取或是写入DDRAM/CGRAM的值时，地址计数器的值就会自动加一，当RS为“0”时而R/W为“1”时，地址计数器的值会被读取到
DB6——DB0中。
●●光标/闪烁控制电路
此模块提供硬体光标及闪烁控制电路，由地址计数器的值来指定DDRAM中的光标或闪烁位置。
五、指令说明
模块控制芯片提供两套控制命令，基本指令和扩充指令如下：
指令表1：（RE=0：基本指令）
备注;当IC1在接受指令前,微处理器必须先确认其内部处于非忙碌状态,即读取BF标志时,BF需为零,方可接受新的指令;如果在送出一个指令前并不检查BF标志,那么在前一个指令和这个指令中间必须延长一段较长的时间,即是等待前一个指令确实执行完成。
六、读写时序图
6.1 数据传输过程
8位和4位数据线的传输过程
串口数据线模式数据传输过程
6.2 时序图
MPU写资料到ST7920（8位数据线模式）
MPU 从ST7920读资料（8位数据线模式）6.3 串口读写时序：
串口方式下MPU写数据到ST7920 七、交流参数
交流参数（T A = 25o C, V DD = 4.5 V - 5.5 V）八、软件初始化
九．应用举例：
1 、使用前的准备
先给模块加上工作电压，再按照下图的连接方法调节LCD的对比度，使其显示出黑色的底影。
此过程亦可以初步检测LCD有无缺段现象。
2、字符显示
FYD12864-0402B每屏可显示4行8列共32个16×16点阵的汉字，每个显示RAM可显示1个中
文字符或2个16×8点阵全高ASCII码字符，即每屏最多可实现32个中文字符或64个ASCII码字符的显示。
FYD12864-0402B内部提供128×2字节的字符显示RAM缓冲区（DDRAM）。
字符显示是通过将字符显示编码写入该字符显示RAM实现的。
根据写入内容的不同，可分别在液晶屏上显示CGROM（中文字库）、HCGROM（ASCII码字库）及CGRAM （自定义字形）的内容。
三种不同字符/字型的选择编码范围为：0000～0006H（其代码分别是0000、0002、0004、0006共4个）显示自定义字型，02H～7FH显示半宽ASCII码字符，A1A0H～F7FFH显示8192种GB2312中文字库字形。
字符显示RAM在液晶模块中的地址80H～9FH。
字符显示的RAM的地址与32个字符显示区域有着一一对应的关系，其对应关系如下表所示。
先设垂直地址再设水平地址(连续写入两个字节的资料来完成垂直与水平的坐标地址)
垂直地址范围AC5...AC0
水平地址范围AC3…AC0
绘图RAM 的地址计数器（AC）只会对水平地址(X 轴)自动加一,当水平地址=0FH 时会重新设为00H 但并不会对垂直地址做进位自动加一，故当连续写入多笔资料时，程序需自行判断垂直地址是否需重新设定。
GDRAM的坐标地址与资料排列顺序如下图：
3、应用说明
用FYD12864-0402B显示模块时应注意以下几点：
①欲在某一个位置显示中文字符时，应先设定显示字符位置，即先设定显示地址，再写入中文字符编码。
②显示ASCII字符过程与显示中文字符过程相同。
不过在显示连续字符时，只须设定一次显示地址，由模块自动对地址加1指向下一个字符位置，否则，显示的字符中将会有一个空ASCII字符位置。
③当字符编码为2字节时，应先写入高位字节，再写入低位字节。
④模块在接收指令前，向处理器必须先确认模块内部处于非忙状态，即读取BF标志时BF需为“0”，方可接受新的指
令。
如果在送出一个指令前不检查BF标志，则在前一个指令和这个指令中间必须延迟一段较长的时间，即等待前一个指令确定执行完成。
指令执行的时间请参考指令表中的指令执行时间说明。
⑤“RE”为基本指令集与扩充指令集的选择控制位。
当变更“RE”后，以后的指令集将维持在最后的状态，除非再次变更“RE”位，否则使用相同指令集时，无需每次均重设“RE”位。
4、YD12864-0402B与单片机80C51的一种接口如图所示
十、附录部分
附录1：ASCII码表
16*8半宽字符表
附录2：汉字码址表。
