闪烁体材料比较

塑料闪烁体电荷积分

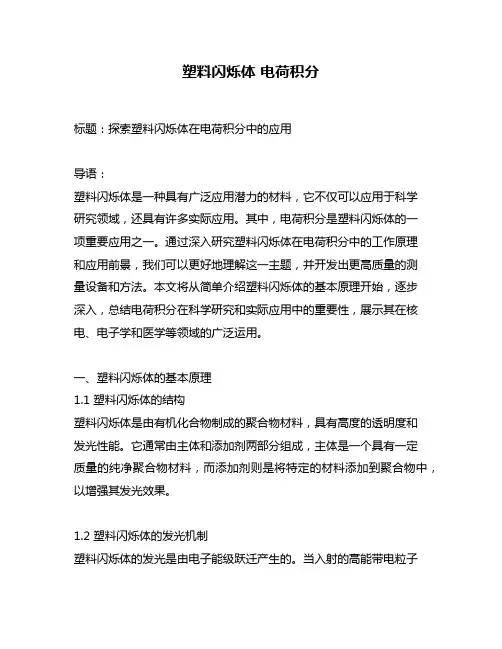

塑料闪烁体电荷积分标题：探索塑料闪烁体在电荷积分中的应用导语：塑料闪烁体是一种具有广泛应用潜力的材料，它不仅可以应用于科学研究领域，还具有许多实际应用。

其中，电荷积分是塑料闪烁体的一项重要应用之一。

通过深入研究塑料闪烁体在电荷积分中的工作原理和应用前景，我们可以更好地理解这一主题，并开发出更高质量的测量设备和方法。

本文将从简单介绍塑料闪烁体的基本原理开始，逐步深入，总结电荷积分在科学研究和实际应用中的重要性，展示其在核电、电子学和医学等领域的广泛运用。

一、塑料闪烁体的基本原理1.1 塑料闪烁体的结构塑料闪烁体是由有机化合物制成的聚合物材料，具有高度的透明度和发光性能。

它通常由主体和添加剂两部分组成，主体是一个具有一定质量的纯净聚合物材料，而添加剂则是将特定的材料添加到聚合物中，以增强其发光效果。

1.2 塑料闪烁体的发光机制塑料闪烁体的发光是由电子能级跃迁产生的。

当入射的高能带电粒子与闪烁体相互作用时，从带电粒子转移到闪烁体的原子或分子，导致其能级发生变化，从而使闪烁体发出光子。

二、电荷积分在科学研究中的应用2.1 电荷积分的概念和原理电荷积分是一种测量和记录带电粒子能量和轨迹的技术。

通过将带电粒子经过的塑料闪烁体置于测量设备中，在碰撞和能量转移过程中产生的光信号可以被检测和记录下来，进而对粒子的能量和路径进行详细分析。

2.2 电荷积分在科学研究中的重要性电荷积分技术在核物理、高能物理和天体物理学等领域发挥着重要作用。

通过测量和分析塑料闪烁体在带电粒子轨迹中产生的光信号，科学家可以重建粒子的路径、能量损失和反应过程，从而深入研究原子核的结构、宇宙射线的组成以及高能粒子的相互作用。

三、电荷积分在实际应用中的价值3.1 电荷积分在核电中的应用在核电站中，通过使用电荷积分技术，可以实时测量和监测中子辐射的能量和轨迹，提高核电站的安全性和效率。

3.2 电荷积分在电子学中的应用塑料闪烁体的电荷积分技术广泛应用于高能物理实验和粒子加速器中。

闪烁晶体的相关资料整理

闪烁晶体的相关资料整理1. What早期研制的PET 的晶体材料为NaI（碘化钠）；80 年代初期，BGO（锗酸铋）与GSO（硅酸钆）２种晶体被用作PET探测晶体!从1980 年#2000 年，BGO 是主要的PET 晶体材料之一，而NaI 与GSO 在PET 中应用相对较少!1990年，LSO（硅酸镥）晶体的研究引起人们很大关注，LSO 晶体短的余辉时间允许窄的符合时间窗（8ns），因而随机计数显著减少，同时其高能量分辨（大约12％FWHM）可降低图像的散射，LSO 晶体以其明显优于NaI 和BGO 的性能得到逐步应用，这种新型探测器材料对PET 的发展具有重要贡献! [1]闪烁体是一种吸收电离辐射（如X或γ射线）并转变吸收能量的一部分为可见光或紫外线光的材料。

这个转变过程发生的时间范围为几个ns到几个μs, 而产生一个短光子脉冲, 光脉冲与闪烁材料发生作用的每一个X和γ射线相对应。

这种光脉冲, 其强度通常和沉积在闪烁体上的能成比例, 被光电倍增管(PMT)探侧到并转化为电信号。

闪烁体可以是液体或固体, 有机体或无机体, 也可以是晶体或非晶体。

有机液体和塑料闪烁体经常被用来探测β粒子和中子。

为了探测X和γ射线(如用在PET中的511keVγ射线), 常采用无机单晶闪烁体, 因为它有高的密度和原子序数, 导致更高的探测效率。

一般的闪烁体是一块透明单晶, 它的禁带和导带由5eV以上的能带隔开。

一个理想的晶体, 没有缺陷, 或者说没有杂质, 在这个带沟里应该没有能级。

然而, 大多数闪烁体掺有一种活性离子, 而这种活性离子提供了在禁带范围内的能级。

γ射线能量被大多数晶体吸收后,能量中的一小部分停留在活性离子上。

活性离子的退激导致闪烁光子的发射, 典型的能量通常在4eV左右, 对应可见蓝光。

在PET的初期, 探测器由掺有铭的碘化钠单晶体(NaI(TI))构成, 单个晶体与PMT 耦合。

随着锗酸秘(BGO)的发现, 大多设计者因它探测γ射线的高效率而转向这种材料。

无机闪烁晶体

无机闪烁晶体、塑料闪烁体简介无机闪烁晶体、塑料闪烁体简介一无机闪烁晶体1 闪烁晶体与辐射探测X射线、CT、核医学放射性核素成像、环境辐射监测、高能射线探测，其原理都是利用光子流作为射线源，射线穿透人体或物质，再从人体或物质中发射出来或射线直接被探测器接收而形成影像。

所以探测器系统对射线的接收程度就成为关键的因素之一，常用的技术有：气体电离室探测、半导体材料探测、闪烁晶体探测等。

而闪烁晶体因其固有的吸收射线辐射发光的特性就成为测量射线能量和强度的良好材料。

无机闪烁晶体主要应用领域有高能物理、核物理、核医学（如XCT、PET以及g相机）、工业应用（工业CT）、地质勘探、石油测井等。

闪烁晶体在射线的激发下能发出位于可见光波段的光波，不同的闪烁体最大闪烁发射波长、光产额、闪烁衰减时间、辐射长度、辐照硬度及密度、熔点、硬度、吸潮性等物理性质都有所不同。

现实中没有任何一种闪烁体能满足全部使用要求，每种闪烁晶体都有各自的优缺点，使用中需根据具体要求及应用领域选择不同的材料。

一般来说无机闪烁晶体用于辐射探测时基本应具备以下几个条件：<1>对探测粒子有较大的阻止本领，使入射粒子在晶体中的损耗量较大，为此闪烁体的密度及有效原子序数应较大。

<2>具有较高的发光效率及较好的能量分辨率。

<3>在自身发光波段内无吸收，即有较高的透过率。

<4>较短的发光衰减时间（时间分辨好）。

<5>发射光与光探测元件光谱响应相匹配。

<6>较大的辐照硬度（抗辐射损伤）。

<7>较好的热稳定性（发光效率受温度影响小）。

<8>易于加工成各种形状和尺寸。

<9>较好的化学稳定性（不吸潮）。

现已开发的无机闪烁体如下：NaI(Tl) .CsI. CsI(Na) .CsI(Tl) .LiF(Eu) .CaF2(Eu) .CdF2、BaF2.CeF3 .BGO(Bi3Ge4O12) .ZWO(ZnWO4) .CWO(CdWO)4 .PWO(PbWO4) .GSO:Ce(Gd2SiO2O5:Ce) .LAP:Ce(LaAlO3:Ce) .YAP:Ce（Y AlO3:Ce）.LSO:Ce(Lu2Si2O5:Ce)等。

闪烁体材料光产额

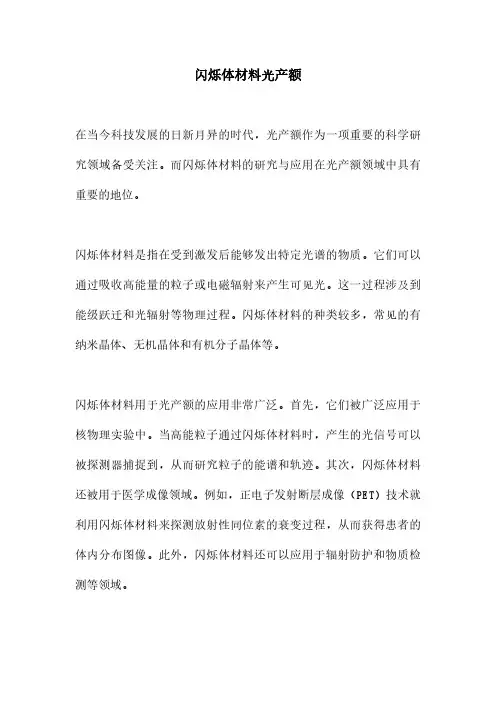

闪烁体材料光产额在当今科技发展的日新月异的时代，光产额作为一项重要的科学研究领域备受关注。

而闪烁体材料的研究与应用在光产额领域中具有重要的地位。

闪烁体材料是指在受到激发后能够发出特定光谱的物质。

它们可以通过吸收高能量的粒子或电磁辐射来产生可见光。

这一过程涉及到能级跃迁和光辐射等物理过程。

闪烁体材料的种类较多，常见的有纳米晶体、无机晶体和有机分子晶体等。

闪烁体材料用于光产额的应用非常广泛。

首先，它们被广泛应用于核物理实验中。

当高能粒子通过闪烁体材料时，产生的光信号可以被探测器捕捉到，从而研究粒子的能谱和轨迹。

其次，闪烁体材料还被用于医学成像领域。

例如，正电子发射断层成像（PET）技术就利用闪烁体材料来探测放射性同位素的衰变过程，从而获得患者的体内分布图像。

此外，闪烁体材料还可以应用于辐射防护和物质检测等领域。

光产额是评价闪烁体材料性能的重要指标之一。

它可以衡量材料对入射粒子或辐射的敏感度和响应能力。

在材料的制备和研究中，提高光产额是一个重要的目标。

一方面，提高光产额可以增强闪烁体材料的探测灵敏度，提高实验的准确性。

另一方面，光产额的提高对于医学成像和辐射防护等应用也具有重要意义。

提高闪烁体材料的光产额有多种途径。

一种常见的方法是通过掺杂不同的杂质来改变材料的能级结构，从而提高光发射效率。

另外，优化闪烁体材料的晶体结构和晶格缺陷也是提高光产额的重要手段之一。

此外，研究人员还在探索新型的闪烁体材料，以期获得更高的光产额。

总之，闪烁体材料的光产额在科学研究和实际应用中具有重要的意义。

通过不断提高光产额，可以推动闪烁体材料在核物理、医学成像和辐射防护等领域的应用发展，为人类的科学研究和社会进步做出更大的贡献。

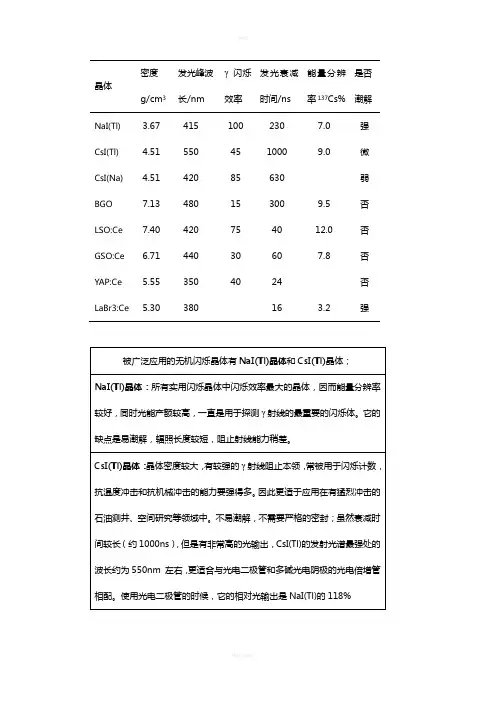

晶体密度g/cm3发光峰波长/nmγ闪烁效率发光衰减时间/ns能量分辨率137Cs%是否潮解NaI(Tl) 3.67 415 100 230 7.0 强CsI(Tl) 4.51 550 45 1000 9.0 微CsI(Na) 4.51 420 85 630 弱BGO 7.13 480 15 300 9.5 否LSO:Ce 7.40 420 75 40 12.0 否GSO:Ce 6.71 440 30 60 7.8 否YAP:Ce 5.55 350 40 24 否LaBr3:Ce 5.30 380 16 3.2 强应用领域各领域的要求医学X-CT 高光输出，快衰减时间，低余辉，高X射线吸收系数PET 高密度(> 7g/cm3)，快衰减时间(< 100ns)，高光输出(> 8500 photons/MeV)石油测井大体积，高Z值，快衰减时间，高光输出，能量分辨率好，高温可用，抗震能力强工业X-CT 高光输出以满足高透射测量，高密度以满足空间分辨率高能物理高密度(强吸收，Moliere radius较小)，快衰减时间，高辐射强度，价格低核物理能量分辨率好，快衰减时间，高光输出以满足高探测效率天体物理能量分辨率好，灵敏度高(10 -5～10 -7 photons/cm2 s-1)，抗硬射线辐射，温度系数好光电倍增管的原理图光电倍增管（PMT）是一种能把微弱光信号转变为电信号的真空光探测器件，具有极高灵敏度和超快时间响应。

优异的灵敏度（高电流放大和高信噪比）主要得益于使用了基于多个排列的二次电子发射系统。

它能够使电子在低噪声条件下得到倍增。

PMT的原理是光阴极在光子的作用下向真空中激发出光电子，这些电子被外电场（或磁场）加速，经过聚焦、汇聚于第一次极，这些冲击次极的光电子能使第一次极释放更多的电子，它们再被聚焦在第二次极，这样一直经过大约十次以上倍增，放大倍数可达到108～1010。

最后，在高电位的阳极收集到放大了的光电流并输出，进入后续电路供分析研究。

钙钛矿纳米晶闪烁体

钙钛矿纳米晶闪烁体钙钛矿纳米晶闪烁体是一种具有广泛应用前景的新型材料。

它的特殊结构和优异性能使其在能源、光电子学、生物医学等领域展现出巨大潜力。

钙钛矿纳米晶闪烁体由钙钛矿晶体通过纳米技术制备而成。

钙钛矿晶体是一种具有ABX3结构的化合物，其中A和B可以是金属离子，X可以是氧、氯等阴离子。

这种晶体具有优异的光学和电学性能，所以被广泛应用于太阳能电池、LED、激光器等领域。

纳米技术的应用使得钙钛矿晶体的尺寸缩小到纳米级别，从而赋予其新的特性。

纳米晶的小尺寸和高比表面积使得钙钛矿纳米晶闪烁体具有更高的发光效率和更快的响应速度。

这些优势使得钙钛矿纳米晶闪烁体成为一种理想的闪烁材料。

钙钛矿纳米晶闪烁体在能源领域具有巨大潜力。

钙钛矿材料在太阳能电池领域已经得到广泛应用，而纳米晶的引入进一步提高了太阳能电池的转换效率。

钙钛矿纳米晶闪烁体还可以用于辐射检测和核能领域，能够高效地吸收辐射粒子并产生可观测的闪烁信号。

在光电子学领域，钙钛矿纳米晶闪烁体作为一种新型发光材料具有广泛的应用前景。

它可以用于LED的发光层，提高LED的发光效率和颜色纯度。

此外，钙钛矿纳米晶闪烁体还可以用于激光器的增益介质，提高激光器的输出功率和效果。

在生物医学领域，钙钛矿纳米晶闪烁体具有广泛的应用前景。

它可以用于生物标记和荧光成像，对生物体进行高灵敏度的检测和成像。

此外，钙钛矿纳米晶闪烁体还可以用于放射治疗，通过吸收放射性核素的辐射粒子并发出可观测的闪烁信号，实现肿瘤的定位和治疗。

尽管钙钛矿纳米晶闪烁体在各个领域都展现出巨大潜力，但仍然面临一些挑战。

首先，纳米材料的制备和稳定性是一个关键问题，需要进一步研究和改进。

其次，钙钛矿纳米晶闪烁体的毒性和生物相容性也需要深入研究，以确保其在生物医学应用中的安全性。

钙钛矿纳米晶闪烁体作为一种新型材料，在能源、光电子学、生物医学等领域具有广泛的应用前景。

通过纳米技术的引入，钙钛矿纳米晶闪烁体展现出了更高的发光效率和更快的响应速度。

NaI(Tl)闪烁晶体基本知识

附录一NaI(Tl)闪烁晶体闪烁体按其化学性质可分为两类：一类是无机晶体闪烁体，通常是含有少量杂质(称为激活剂)的无机盐晶体，如碘化钠(铊激活)单晶体、即NaI(Tl)，碘化铯(铊激活)单晶体、即CsI(Tl)，硫化锌(银激活)、即ZnS(Ag)等；另一类是有机闪烁体，它们都是苯环碳氢化合物。

闪烁体的发光机制比较复杂，在此对无机晶体闪烁体的发光机制作一些简要的定性介绍。

无机晶体闪烁体属离子型晶体，原子(离子)之间结合得比较紧密相互之间影响比较大，晶格中原子电子能级加宽成为一系列连续的能带。

其中最低能量状态已为电子所填满，故称为满带；价电子都处于稍高的能量状态，这种能带称为“价带”。

若价带未填满，则在外电场作用下将有净电流产生；若价带已填满，则必须有电子被激发到更高的能带——导带上去，才能产生电流，此时价带上有一空穴，导带上有一电子，即产生了一个自由电子——空穴对。

价带与导带之间的空隙中不存在电子能级，称为禁带；禁带有一宽度E g，它和晶体的导电性质密切相关，导体在0.1eV左右，半导体在0.63—2.5eV之间，无机闪烁体为绝缘透明物质，E g>3eV，NaI为7.0eV。

也存在另一种情况：在闪烁晶体中产生的电子——空穴对仍束缚着，称为“激子”，它们在晶格中一起运动，在外电场中无净电流产生，其能带在导带之下，称为“激带”。

自由的导带电子和价带空穴可以复合成激子，激子也可以吸收热运动能量变成自由电子——空穴对。

当核辐射进入闪烁体时，既可产生自由电子——空穴对，也可以产生激子。

而后电子从导带或激带跃迁到价带，退激过程中放出光子；也存在着竞争过程——非辐射跃迁，即通过放热(晶格振动)退激。

有一点需要指出，纯的NaI晶体不是有效的闪烁体。

一是因为相应禁带宽度的光子能量在紫外光范围，不是可见光；二是退激发出的光子尚未逸出晶体就会被晶体自身吸收。

为了解决这一问题，在纯晶体中掺入少量杂质原子(如Tl)，称为“激活剂”，它们成为发光中心，形成一套激发能级，能量比导带低，而基态却比价带高，这样跃迁产生的光子能量就比禁带宽度E g小，那么它就不可能再使价带上的电子激发到导带上去，从而避免自吸收。

闪烁噪声工艺参数

闪烁噪声工艺参数
闪烁噪声工艺参数包括以下几个方面：
1. 闪烁体的选材：闪烁噪声探测器中最常用的是正硅酸盐晶体，其他常用的闪烁体包括氧化铝、CdWO4等，选材需要根据不同的应用需求和能量范围来确定。

2. 闪烁体的尺寸：闪烁噪声的响应速度和探测灵敏度与闪烁体的尺寸有关，通常闪烁体的尺寸在几毫米到几厘米之间。

3. 闪烁体的表面处理：闪烁体表面的化学处理可以提高闪烁效率和光输出，常用的方法包括化学蚀刻、抛光等。

4. 闪烁体与光电倍增管的匹配：闪烁体和光电倍增管之间的匹配可以提高噪声性能和探测灵敏度。

5. 光输出增强材料：通常在闪烁噪声探测器中加入一些光输出增强材料，如铁、镍等，可以提高闪烁效率和光输出。

6. 光子透明度：闪烁体中的光子透明度决定了光输出的强度，通常需要降低杂质的含量。

7. 其他参数：还包括闪烁体的形状、闪烁体和光电倍增管之间的距离、光子收集效率等参数。

IDR与DDR的技术对比和厂家对比

一、平板DR20世纪90年代后期薄膜晶体管(TFT)技术的出现，很快被应用于DR平板探测器的研制上，并取得突破性进展，随后相继出现了多种类型的平板X射线摄影探测器(FPD)。

平板探测器技术的出现时医学X射线摄影技术的又一次革命。

它的高对比度分辨率、高动态范围、丰富的图像处理功能将X射线的数字时代带入了一个新的高度。

目前主流的平板DR按其探测材料分为三大类，非晶硅、非晶硒和CMOS。

1、非晶硅平板探测器主要由闪烁体、以非晶硅为材料的光电二极管电路和底层T FT电荷信号读出电路组成。

工作时X射线光子激发闪烁体曾产生荧光，荧光的光谱波段在550nm左右，这正是非晶硅的灵敏度峰值。

荧光通过针状晶体传输至非晶硅二极管阵列，后者接受荧光信号并将其转换为电信号，信号送到对应的非晶硅薄膜晶体管并在其电容上形成存储电荷，由信号读出电路并送计算机重建图像。

2、非晶硒平板探测器非晶硒和非晶硅的主要区别在于没有使用闪烁体，而是通过非晶硒材料直接将X射线转变为电信号，减少了中间环节，因此图像没有几何失真，大大提高了图像质量。

但其也有些缺憾，如对环境要求高（温度范围小，容易造成不可逆的损坏），存在疵点（区域）等，另外由于探测器暴露在X射线下，其抗射线损坏的能力相对较差。

此外，在提高DDR的响应时间时需要克服一定的技术障碍，而且成本较高。

3、 CMOS平板探测器和上面的非晶硅比较，CMOS平板探测器的探测材料为CMOS，由于目前CMOS的像素尺寸可以做到96um或48um，因此相对于上面两种，其分辨率要好很多，可以达到10lp/mm，如美国Ra d-Icon公司产品。

可广泛应用于对分辨率要求较高的工业无损检测、医学影像及小动物CT等领域二、 CCD DRCCD平面传感器成像方式是先把入射X射线经闪烁体转换为可见光，然后通过镜头或光纤锥直接耦合到CCD芯片上，由CC D芯片将可见光转换为电信号，并得到图像。

CCD平面数字成像技术在20世纪90年代中期就推入了市场，最近几年有了如下几个方面的改进和提高，将更有利于其的发展。

IDR与DDR的技术对比和厂家对比

一、平板DR 20世纪90年代后期薄膜晶体管(TFT)技术的出现，很快被应用于DR平板探测器的研制上，并取得突破性进展，随后相继出现了多种类型的平板X射线摄影探测器(FPD)。

平板探测器技术的出现时医学X 射线摄影技术的又一次革命。

它的高对比度分辨率、高动态范围、丰富的图像处理功能将X射线的数字时代带入了一个新的高度。

目前主流的平板DR按其探测材料分为三大类，非晶硅、非晶硒和CMOS。

1、非晶硅平板探测器主要由闪烁体、以非晶硅为材料的光电二极管电路和底层TFT电荷信号读出电路组成。

工作时X射线光子激发闪烁体曾产生荧光，荧光的光谱波段在550nm左右，这正是非晶硅的灵敏度峰值。

荧光通过针状晶体传输至非晶硅二极管阵列，后者接受荧光信号并将其转换为电信号，信号送到对应的非晶硅薄膜晶体管并在其电容上形成存储电荷，由信号读出电路并送计算机重建图像。

2、非晶硒平板探测器非晶硒和非晶硅的主要区别在于没有使用闪烁体，而是通过非晶硒材料直接将X射线转变为电信号，减少了中间环节，因此图像没有几何失真，大大提高了图像质量。

但其也有些缺憾，如对环境要求高（温度范围小，容易造成不可逆的损坏），存在疵点（区域）等，另外由于探测器暴露在X射线下，其抗射线损坏的能力相对较差。

此外，在提高DDR的响应时间时需要克服一定的技术障碍，而且成本较高。

3、CMOS平板探测器和上面的非晶硅比较，CMOS平板探测器的探测材料为CMOS，由于目前CMOS的像素尺寸可以做到96um或48um，因此相对于上面两种，其分辨率要好很多，可以达到10lp/mm，如美国Rad-Icon 公司产品。

可广泛应用于对分辨率要求较高的工业无损检测、医学影像及小动物CT等领域二、 CCD DR CCD平面传感器成像方式是先把入射X射线经闪烁体转换为可见光，然后通过镜头或光纤锥直接耦合到CCD 芯片上，由CCD芯片将可见光转换为电信号，并得到图像。

CCD平面数字成像技术在20世纪90年代中期就推入了市场，最近几年有了如下几个方面的改进和提高，将更有利于其的发展。

中子闪烁体材料

中子闪烁体材料中子闪烁体是一种能检测和测量中子的材料。

它利用中子与材料中的原子核发生核反应时释放出的能量激发闪烁效应，进而产生光信号。

中子闪烁体在核物理、核能、辐射测量以及核医学等领域中具有重要的应用。

中子闪烁体材料的选择很关键，它需要满足以下几个要求：高中子捕获截面、高反应效率、良好的闪烁性能、稳定的性能和较长的使用寿命。

通常情况下，中子闪烁体材料可以分为无机和有机两大类。

无机中子闪烁体材料主要包括：铁锂辉石（LiCaAlF6）、密度改性的液体闪烁体、溴化铯（CsBr）、溴化钾（KBr）等。

铁锂辉石是一种热释光红外读出型的中子闪烁体材料，其具有良好的抗辐照性能、高闪烁效率和较长的寿命。

密度改性的液体闪烁体是一种基于含有同位素的有机溶液，其具有较高的闪烁效率和较短的响应时间。

溴化铯和溴化钾则是无机晶体材料，具有高中子捕获截面和较高的反应效率。

有机中子闪烁体材料主要包括：液体闪烁体、塑料闪烁体和聚合物闪烁体等。

液体闪烁体是由有机溶剂加入荧光染料和增塑剂组成的，其中最常用的是芳香烃和氯化芳香烃。

液体闪烁体具有良好的能量转移效率和较高的闪烁效率。

塑料闪烁体主要是指聚苯乙烯（PS）或聚甲基丙烯酸甲酯（PMMA）等塑料材料，其具有较高的闪烁效率和较长的使用寿命。

聚合物闪烁体是一种由有机分子构成的材料，如聚苯胺（PANI）、聚氨酯（PU）等。

中子闪烁体材料的性能与其组分、结构有关。

一方面，组分的选择可以通过调控材料的能带结构和电子状态来改变中子与材料之间的相互作用，进而影响到材料的中子捕获截面和光输出性能。

另一方面，材料的结构也会影响闪烁效果，如晶型、晶格缺陷等都会对闪烁性能产生影响。

目前，中子闪烁体材料的研究与开发主要集中在提高闪烁效率、提高稳定性和减小响应时间上。

研究人员通过调控材料的组分和结构，寻找更具优异性能的中子闪烁体材料。

此外，也可以利用通过改变材料的形态和尺寸，如晶体形态和纳米结构等，来进一步优化其性能。

闪烁体材料光产额

闪烁体材料光产额闪烁体是一种具有特殊光学性质的材料，其可以在受到射线激发后发出明亮的闪烁光。

这种材料在核物理研究、医学成像、辐射探测等领域都有着重要的应用，并且随着科学技术的发展，对闪烁体材料的光产额也越来越重视。

闪烁体材料的光产额是指该材料在受到射线激发后所发出的光能量。

它是衡量闪烁体材料性能的重要指标之一，也直接关系到该材料在实际应用中的灵敏度和效率。

研究闪烁体材料的光产额对于提高其性能、拓展其应用具有重要的意义。

闪烁体材料的光产额与其内部结构以及激发机制密切相关。

不同的闪烁体材料内部结构复杂度不同，与其光学性能直接相关。

某些闪烁体材料由晶格结构较为整齐的晶体组成，而另一些则由杂质原子组成，这些杂质原子的能级结构和衰减特性都会影响光产额。

激发机制对于光产额的影响也很大。

通过电子束、X射线、γ射线等不同能量射线对闪烁体材料进行激发，其产额差异很大。

理论模拟和实验研究对于理解闪烁体材料的光产额具有至关重要的作用。

提高闪烁体材料的光产额也是一个具有挑战性的课题。

从材料制备的角度来看，提高闪烁体材料的光产额需要寻求合适的晶体生长条件、控制晶体缺陷等方面的技术手段。

通过加入掺杂剂、合金化等方法，也能够有效改善闪烁体材料的光学性能。

对于提高闪烁体材料的光产额，也需要进行表面处理、光学匹配等工艺改进。

闪烁体材料的光产额研究具有广阔的应用前景。

在核物理研究领域，闪烁体材料可以作为辐射探测器，用于测量粒子能量和强度。

在医学成像领域，闪烁体材料可以作为生物放射性标记材料，用于核医学影像学等。

在辐射剂量测量、安全检测等方面也有着重要的应用。

闪烁体材料的光产额是一个具有重要意义的研究课题，它关系到材料本身的性能以及在不同领域的应用。

通过深入研究闪烁体材料的光产额，可以为提高材料性能、拓展应用领域提供重要的科学支撑。

希望未来能有越来越多的研究者投入到这一领域，推动闪烁体材料的光产额研究不断取得新的突破。

有机闪烁体分类-概述说明以及解释

有机闪烁体分类-概述说明以及解释1.引言1.1 概述有机闪烁体是一种特殊的荧光体，其具有在受激射线作用下发光的性质。

有机闪烁体由有机化合物构成，具有较高的灵敏度和较短的发光时间，可以用于辐射测量、医学影像、核物理实验等领域。

本文将对有机闪烁体进行分类和研究，探讨其在实际应用中的作用和未来发展方向。

容1.2 文章结构本文将主要分为三个部分来讨论有机闪烁体的分类。

首先，在引言部分中，我们将概述有机闪烁体的基本概念和特点，介绍文章的结构和目的。

接着，在正文部分，我们将详细讨论有机闪烁体的定义和特点，探讨不同类型的有机闪烁体以及它们在实际应用中的作用。

最后，在结论部分，我们将总结有机闪烁体的重要性，展望未来有机闪烁体的发展，并得出结论。

通过这样的结构，读者可以全面了解有机闪烁体的分类和应用。

1.3 目的本文旨在对有机闪烁体进行分类，以便读者更好地了解不同类型的有机闪烁体及其特点。

通过对有机闪烁体的定义、特点和实际应用进行探讨，读者将能够深入了解这一领域的知识，并认识到有机闪烁体在科学研究和工业应用中的重要作用。

同时，通过展望未来有机闪烁体的发展趋势，读者也可以更好地了解该领域的前沿技术和研究方向。

最终，本文旨在为有机闪烁体研究和应用提供一定的参考和指导，促进该领域的进一步发展和创新。

2.正文2.1 有机闪烁体的定义和特点有机闪烁体是一种特殊的材料，具有在受激射线照射下产生闪烁光的能力。

这种材料通常由有机分子构成，其中包含一种或多种含有芳香环结构的化合物。

有机闪烁体的特点包括：1. 高闪烁效率：有机闪烁体能够高效地将入射的射线能量转化为可见光，使其能够被探测器捕获和记录。

2. 快速响应时间：有机闪烁体具有快速的闪烁响应时间，使其在高速实验和检测中表现出色。

3. 良好的灵敏度：有机闪烁体对不同类型的射线具有良好的灵敏度，包括α、β、γ射线等。

4. 可调性：有机闪烁体的化学结构可以通过调整分子结构和添加掺杂物来实现对其性能的调节，以满足不同实际需求。

新型X线探测器材料及性能评估

新型 X 线探测器材料及性能评估第一部分X 线探测器材料概述 (2)第二部分新型材料研究背景与意义 (3)第三部分常见X 线探测器类型介绍 (6)第四部分新型X 线探测器材料分类 (8)第五部分无机半导体探测器材料特性 (10)第六部分有机半导体探测器材料特性 (13)第七部分薄膜晶体管(TFT)技术应用 (15)第八部分探测器性能评估方法与指标 (17)第九部分实际应用中的挑战与解决方案 (20)第十部分未来发展趋势与前景展望 (21)第一部分X 线探测器材料概述X 线探测器材料是实现X 射线成像的关键组成部分。

随着科学技术的不断发展，各种新型X 线探测器材料的研发和应用逐渐成为研究热点。

X 线探测器的工作原理主要基于光电效应、康普顿散射和电子-空穴对的产生与分离。

根据不同的物理过程和信号转换方式，X 线探测器可分为直接转换型和间接转换型两大类。

其中，直接转换型探测器将X 射线能量直接转化为电荷或电信号；而间接转换型探测器则需要通过闪烁体等中介物质将X 射线能量转化为可见光或其他形式的能量，然后再通过光电二极管等器件将这种能量转化为电信号。

常见的直接转换型X 线探测器材料包括硅（Si）、硒化镉（CdSe）、碲化镉（CdTe）和硒化锌镉（ZnCdSe）等半导体材料。

这些材料具有较高的检测效率和良好的线性响应特性，能够实现高分辨率和快速响应的X 射线成像。

然而，由于其成本较高、工艺复杂等原因，它们的应用范围相对较窄。

相比之下，间接转换型X 线探测器材料具有更广泛的应用前景。

常用的间接转换型X 线探测器材料主要包括碘化铯（CsI）、碘化铅（PbI2）和硫氧化钆（GdOS）等闪烁体材料。

这些闪烁体材料具有较低的成本、较宽的吸收范围和较好的发光特性，能够在低剂量条件下获得高质量的X 射线图像。

此外，近年来还出现了一些新型X 线探测器材料，如钙钛矿材料、二维材料等。

例如，钙钛矿材料因其独特的光电性能和易于制备的特点，被广泛关注。

x射线刺激响应发光材料

x射线刺激响应发光材料
X射线刺激响应发光材料是指当受到X射线激发时能够发光的材料。

这类材料广泛应用于医学影像学、工业检测、核辐射监测等领域。

它们的工作原理通常涉及材料内部的荧光或发光中心，在受到X射线激发时，能够发出可见光或近红外光。

以下是一些常见的X射线刺激响应发光材料：
1.闪烁体：闪烁体是一种X射线激发后能够发出可见光的材料，如碘化铯
（CsI:Tl）、碘化锤镧（LaBr3:Ce）等。

这些材料在X射线照射下发生能级跃迁，产生光子。

2.荧光体：荧光体是另一类X射线激发响应的材料，其工作机制涉及材料中
的激发态和基态之间的跃迁。

例如，铋硼硫酸钡（BaB2O4:Bi）是一种X射线荧光体。

3.闪烁光纤：闪烁光纤是利用掺杂有荧光材料的光纤，通过X射线激发这些
荧光物质，使其发出光信号。

这种技术可用于分布式X射线探测。

这些材料在X射线成像、辐射治疗、核能监测等领域具有重要应用，因为它们能够提供对X射线辐射的高灵敏度检测和成像。

闪烁体探测器的基本介绍

闪烁体探测器的基本介绍秦1林2（中国石油大学华东，青岛，255680）摘要：闪烁体探测器是利用电离辐射在某些物质中产生的闪光来进行探测的，也是目前应用最多、最广泛的电离辐射探测器之一。

关键词：闪烁体；辐射；电离激发早在1903年，威廉·克鲁克斯就发明了由硫化锌荧光材料制成的闪烁镜并用其观察镭衰变放出的辐射；卢瑟福在其著名的卢瑟福散射实验中也曾使用硫化锌荧光屏观测α粒子。

不过，由于传统荧光材料在使用上很不方便，闪烁探测器一直没有大的进展。

1947年Coltman和Marshall成功利用光电倍增管测量了辐射在闪烁体内产生的微弱荧光光子，这标志着现代闪烁体探测器的发端。

1.基本构成与原理闪烁体主要由闪烁体、光的收集部件和光电转换器件组成的辐射探测器。

图1 闪烁体探测器基本构造入射辐射在闪烁体内损耗并沉积能量，引起闪烁体中原子（或离子、分子）的电离激发，之后受激粒子退激放出波长接近于可见光的闪烁光子。

闪烁光子通过光导射入光电倍增管的光阴极并打出光电子，光电子受打拿级之间强电场的作用加速运动并轰击下一打拿级，打出更多光电子，由此实现光电子的倍增，直到最终到达阳极并在输出回路中产生信号。

2.闪烁体的分类很多物质都可以在粒子入射后而受激发光，因此闪烁体的种类很多，可以是固体、液体或气体。

闪烁体材料大致可分为以下三类：（1）用于γ射线探测的CsI(Tl)晶体无机闪烁体：包括碱金属卤化物晶体（如NaI(Tl)、CsI(Tl)等，其中Tl是激活剂）、其他无机晶体（如CdWO4、BGO等）、玻璃体。

（2）有机闪烁体：有机晶体（如蒽、芪等）、有机液体、塑料闪烁体。

（3）气体闪烁体：如氩、氙等。

3 闪烁体的性质3.1发光效率高能够将入射带电粒子的动能尽可能多地转换为闪烁光子数。

3.2线性好入射带电粒子损耗的能量在很大范围内与产生闪烁光子数保持线性关系。

3.3发射光谱与吸收光谱不重叠闪烁体介质对自身发射光是透明的，不存在自吸收。

辐射管材质

辐射管材质
辐射管是一种用于产生辐射能的装置，常用于放射性同位素研究、医学及工业领域等。

辐射管的材质取决于其具体用途和辐射类型。

常见的辐射管材质包括：
1. 铅（Pb）：铅是一种常用的辐射防护材料，具有良好的吸收和屏蔽能力，可用于防止辐射逃逸。

2. 硼酸盐玻璃：硼酸盐玻璃是一种透明的辐射防护材料，常用于制作辐射计、核测量器等，能有效吸收中子辐射。

3. 塑料闪烁体：闪烁体是一种将辐射转换为可见光或电信号的材料，常用于核能探测器、放射性粒子探头等，常见的塑料闪烁体材料包括苯乙烯、聚丙烯等。

4. 金属：一些金属材料如铁、铝、钴等，能够接收和吸收特定类型的辐射，常用于特定的实验和测量。

需要注意的是，不同类型的辐射管和辐射防护材料会根据具体的辐射源和安全要求选择不同的材质，以确保有效地防护辐射并保障使用者的安全。

闪烁体材料比较

塑料闪烁体 电荷积分

闪烁晶体的相关资料整理

无机闪烁晶体

闪烁体材料光产额
