变压器油位不正常如何处理

变压器有载开关油枕油位异常的分析处理

摘要:本文主要介绍了变压器有载调压开关在无电气故障情况下油位异常的分析和处理，强调在安装过程中应严格执行工艺标准，保证安装质量。

关键词:变压器油位异常分析处理1概述在220kV 及以下电网系统中，电力变压器普遍采用有载调压方式。

当电网电压波动时，通过有载调压开关在不同档位间的切换，使二次输出电压保持稳定。

有载分接开关在不同档位间切换时，相应的切换触头间会产生电弧，引起开关油室内变压器油的分解，使油质劣化。

所以有载调压开关切换触头要放在单独的油室内，也需要安装开关油枕以补偿不同温度下开关油室的油体积变化。

2变压器有载调压开关油枕油位异常的分析处理目前有载调压电力变压器的油枕一般为“二合一”结构，即变压器本体油枕和有载调压开关油枕放在一起，有载调压开关油枕一般要稍微靠下一些，以避免开关油室内油压力高于变压器本体油箱内油压力。

“二合一”油枕的结构布置简图见图1。

图1“二合一”油枕结构布置简图本体油枕本体油位记有载调压开关开关油位记开关油枕2.1事例1一台SZ11-40000kVA/110kV/10.5kV 有载调压电力变压器，现场安装完毕，注变压器油至油枕正常油位，在未投运的情况下，两天后发现有载开关油枕油位刻度高于变压器本体油枕油位刻度。

最初以为有载开关注油过多，于是放出部分开关油室的油，使开关油枕油位刻度和本体油枕油位刻度相一致，两天后发现开关油枕油位刻度再次升高超过变压器本体油枕油位刻度。

由于变压器尚未投运，排除了有载调压开关内部电气故障造成油体积膨胀的可能，初步判断是变压器本体油与开关油室油连通。

将有载调压开关的油位放至开关顶盖以下，打开开关顶盖，吊出切换开关芯子，抽尽切换开关油室的油，并用干净的纱布将开关油室内部擦干。

一小时后，再次擦拭开关油室内部，发现壁上无油迹，而开关油室底部发现油迹，怀疑开关底部放油塞处密封不严。

由于无法在开关油室内部对放油塞进行紧固处理，变压器放油、吊罩，检查有载调压开关底部放油塞，发现放油塞未完全拧紧，徒手即可将其拧下。

变压器本体油位异常及处理

变压器本体油位异常及处理摘要：油位计是反映储油柜油面高低的重要部件，储油柜油位的高低是变压器运行状况重要判据之一。

通过几起变压器设备油位异常实例分析，结合现场遇到的实际情况，从变压器安装验收、运行维护、设计选型等方面造成油位异常的原因进行了剖析，分析总结出主变压器油位异常应对策略并提出相关工作要求。

关键词：油浸式变压器；油位异常；假油位1引言变压器油温是随着负荷和环境温度的变化而变化，油温的变化带来的是变压器油体积的变化，储油柜油位计指示也会随之发生相应的变化。

储油柜的容积一般为变压器油量的10%，应能满足在最高环境温度下满负载运行时不溢出；在最低环境温度变压器停止运行时储油柜内有一定油量。

由于储油柜设计不当、油位计自身缺陷、运行及维护不当等原因，常常会造成变压器油位异常，严重时会引起压力释放阀喷油、主变跳闸等故障。

2变压器本体油位常见的异常现象油位计是检查油位设备，油位的高低主要受油枕大小、安装工艺及环境温度和负荷等因素的影响时刻在发生变化，油位会出现一些异常现象，可能会发出最高和最低油位报警及轻、重瓦斯动作等现象，影响安全运行。

油位异常故障归纳起来主要有以下几种。

（1）假油位（2）油位过高、过低其主要表现为：呼吸器堵塞、油位突然快速上升或下降、油位表或油位停留在某一点上、油位表显示为零等3故障案例及原因分析案例1、2015年12月17日，某220kV变电站5234高抗A相在冷备用状态出现轻瓦斯报警，其他保护无异常。

故障时环境温度-13℃、油面及油温绕组温度0℃，该电抗处于冷备用、风扇在运行状态，油位指示为零，气体继电器内有气体。

取样时发现取气胶管扁平呈现负压状，取气时有明显的负压感，气样无法取出。

初步断定为高抗低温缺油、内部呈负压造成的轻瓦斯动作报警。

案例2、2016年1月23日7时28分，某220kV变电站一台180MVA变压器轻瓦斯发信，油位表指示在25℃位置，环境温度-10℃并有下降趋势、负荷、油温绕组温度接近0℃，在确认变压器无渗漏油等异常情况后继续运行；24日2时16分，该主变重瓦斯保护动作跳三侧开关，其它保护均未动作，跳闸时外部环境温度-14℃，变压器负荷0.8MVA。

变压器油位过低缺陷分析与处理

2变压器油位信号指示
现有的油位状态显示装置为油位计，油位计安装在变压器储油柜上，且直观的反映出储油柜中的油量。目前，变压器上所使用的油位计为指针式油位计和玻璃管式油位计。
图1指针式油位计
指针式油位计通过连杆将油面上下玻璃管式油位计通过与储油柜之间形成连通器，使内部油面直观的在外部显示，并在玻璃管中装载颜色艳丽的浮球，便于观察。
针对检查发现的问题对瓦斯继电器和主变油位进行处理，并将油色谱在线监测装置与#1主变脱离。继保人员检查确认瓦斯继电器二次接线无异常。检修人员拆卸瓦斯继电器检查内部，发现继电器开口杯的活动范围内被二次线卡阻，因此瓦斯继电器内部油面下降或有气体时，由于受到二次线的卡阻，开口杯不能正常下降，干簧触点不能闭合导致不能发出报警信号。
变压器油位过低缺陷分析与处理
摘要：变压器油位是否正常是判断变压器是否正常运行的重要因素之一,油位过高或过低都会影响变压器的正常稳定运行,油位过高,会造成变压器油溢出,造成浪费,油位过低,可能会引起变压器引线部分暴露在空气中,使绝缘强度降低,造成内部闪络,同时增大了油与空气的接触面积,使得绝缘油老化加速,绝缘强度降低。因此,对变压器油位异常的原因分析和治理就显得非常重要。
对#1主变进行停电检查，对主变本体、套管、各个法兰面及阀门进行检查，并未发现渗漏油痕迹；检查散热器油路阀门均在打开位置；打开主变散热器变高、变中和变低套管的排气阀，发现并无变压器油渗出；检查瓦斯继电器外观检查无渗漏油痕迹，而透过观察窗可见，瓦斯继电器内部已完全没油，初步判断变压器箱体油位已低于变低套管排气阀水平线。对本体油位进行外部校验，校验结果为本体油位低于本体顶端30cm，处于严重缺油状态。
（3）消弧作用：在油断路器和变压器的有载调压开关上，触头切换时会产生电弧。由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。

变压器内油波纹储油柜油位异常分析与处理

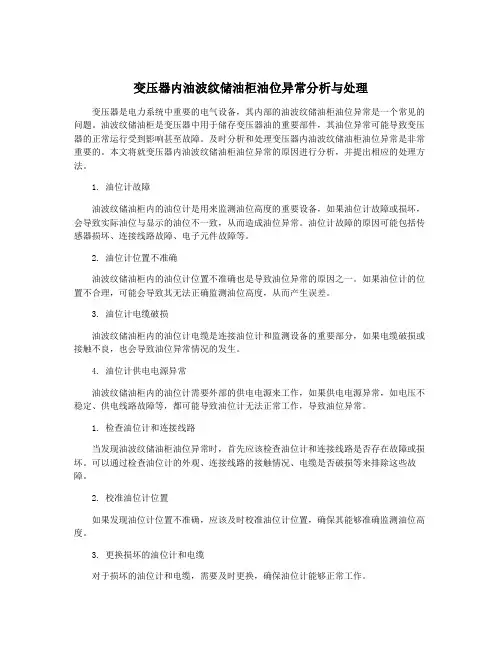

变压器内油波纹储油柜油位异常分析与处理变压器是电力系统中重要的电气设备，其内部的油波纹储油柜油位异常是一个常见的问题。

油波纹储油柜是变压器中用于储存变压器油的重要部件，其油位异常可能导致变压器的正常运行受到影响甚至故障。

及时分析和处理变压器内油波纹储油柜油位异常是非常重要的。

本文将就变压器内油波纹储油柜油位异常的原因进行分析，并提出相应的处理方法。

1. 油位计故障油波纹储油柜内的油位计是用来监测油位高度的重要设备，如果油位计故障或损坏，会导致实际油位与显示的油位不一致，从而造成油位异常。

油位计故障的原因可能包括传感器损坏、连接线路故障、电子元件故障等。

2. 油位计位置不准确油波纹储油柜内的油位计位置不准确也是导致油位异常的原因之一。

如果油位计的位置不合理，可能会导致其无法正确监测油位高度，从而产生误差。

3. 油位计电缆破损油波纹储油柜内的油位计电缆是连接油位计和监测设备的重要部分，如果电缆破损或接触不良，也会导致油位异常情况的发生。

4. 油位计供电电源异常油波纹储油柜内的油位计需要外部的供电电源来工作，如果供电电源异常，如电压不稳定、供电线路故障等，都可能导致油位计无法正常工作，导致油位异常。

1. 检查油位计和连接线路当发现油波纹储油柜油位异常时，首先应该检查油位计和连接线路是否存在故障或损坏。

可以通过检查油位计的外观、连接线路的接触情况、电缆是否破损等来排除这些故障。

2. 校准油位计位置如果发现油位计位置不准确，应该及时校准油位计位置，确保其能够准确监测油位高度。

3. 更换损坏的油位计和电缆对于损坏的油位计和电缆，需要及时更换，确保油位计能够正常工作。

5. 校准油位计测量误差如果发现油位计测量误差较大，可以考虑对油位计进行校准，提高其测量准确性。

变压器内油波纹储油柜油位异常可能会给变压器的运行带来影响，因此我们需要及时分析异常的原因，并采取相应的处理方法。

通过对变压器内油波纹储油柜油位异常的分析与处理，可以减少故障的发生，保证变压器的正常运行。

变压器内油波纹储油柜油位异常分析与处理

变压器内油波纹储油柜油位异常分析与处理一、引言变压器作为电力系统中的重要设备，承担着电能传输和分配的重要任务。

而变压器内油波纹储油柜则是变压器的一个重要部件，它不仅可以对油进行储存，还可以稳定油温，保护变压器绝缘油的质量，确保变压器的正常运行。

在变压器运行过程中，油波纹储油柜油位异常是一个常见问题，若及时处理会给变压器的正常运行带来影响。

二、油波纹储油柜油位异常的原因分析1. 漏油油波纹储油柜油位异常的其中一个原因是漏油。

漏油可能来自油箱、管道接口、密封件等处，导致油位下降，影响正常运行。

解决方法：及时检查漏油部位，修复漏油处。

2. 油波纹储油柜内积水油波纹储油柜在使用过程中可能会受到潮气、雨水等影响，导致储油柜内积水。

积水会导致油位异常，影响正常运行。

解决方法：定期清理油波纹储油柜内的积水，确保储油柜内干燥。

3. 油波纹储油柜泄漏油波纹储油柜本身可能存在泄漏问题，导致油位异常。

解决方法：及时检查油波纹储油柜，并进行维修或更换。

4. 油波纹储油柜设计不合理油波纹储油柜设计不合理也可能导致油位异常，例如油位计算不准确、油波纹储油柜体积设计不足等。

解决方法：对油波纹储油柜进行重新设计，确保其容积和测量准确。

三、油波纹储油柜油位异常的处理方法1. 检查当发现油波纹储油柜油位异常时，首先应该进行检查，确定油位异常的原因。

2. 录入异常数据对油波纹储油柜油位异常情况进行记录，包括异常时间、异常油位、异常原因等信息。

有利于后期分析和处理。

3. 处理异常根据异常情况的具体原因，采取相应的处理方法进行修复和处理。

例如修复漏油处、清理积水、更换泄漏部件等。

4. 调整油位对于一些不影响变压器运行安全的油位异常，可以对油波纹储油柜进行调整，使其恢复到正常状态。

如采用手动泵或其他方法将油加回到正常位置。

5. 维护定期进行油波纹储油柜的维护保养工作，包括检查，清洁，维修等工作。

四、预防措施1. 加强保养定期对油波纹储油柜进行检查和维护，确保其正常运行。

电力变压器的油位与油质监测与处理

电力变压器的油位与油质监测与处理电力变压器是电力系统中的重要设备，其运行状态直接影响着电力系统的稳定性和可靠性。

在变压器的正常运行过程中，油位和油质的监测与处理是必不可少的环节。

本文将介绍电力变压器油位与油质的监测方法和处理措施。

一、电力变压器油位的监测电力变压器的油位监测是判断变压器内部绝缘状态的重要指标之一。

油位过高或过低都可能导致绝缘介质的质量下降，进而影响变压器的正常运行。

因此，定期监测变压器的油位是非常必要的。

1. 直观法：通过变压器的油位表进行直接观察和检测。

正常情况下，油位表应该显示在合适的范围内，如果发现油位异常，则需要及时处理。

2. 声波法：利用超声波技术，通过变压器外壳传递声波。

超声波在油中传播速度和介质密度有关，由此可以判断油位情况。

这种方法操作简单、准确度高，常用于大型变压器的油位监测。

3. 气候修正法：由于变压器的油位受环境温度的影响，因此使用气候修正法来修正油位的读数。

这种方法能够准确测量油位，并根据环境温度变化对其进行修正。

二、电力变压器油质监测电力变压器的油质对其绝缘性能和散热性能起着至关重要的作用。

因此，定期对变压器的油质进行监测是非常必要的。

1. 油质外观检查：通过观察变压器油的颜色、气味等外观特征，可以初步判断油质的状态。

正常情况下，油的颜色为黄色或琥珀色，无浑浊物质、气泡等。

如果发现油质变黑、有异味或出现杂质，可能意味着油质的质量下降，需要及时处理。

2. 油质化验分析：通过对变压器油进行化验分析，可以更加准确地判断油质的状态。

化验分析可以得到油中的水分含量、电解质含量、溶解气体含量等指标，从而评估油的绝缘性能和散热性能。

三、电力变压器油位与油质处理1. 油位处理：如果发现变压器的油位过高或过低，需要进行相应的处理。

油位过高可能是因为油泵或油箱渗漏，此时应检查并修复泄漏处。

油位过低可能是由于油管堵塞或泄漏，应及时清理或更换油管。

2. 油质处理：如果油质检测结果发现油中含有水分、氧化物或其他杂质，需要进行油质的处理。

变压器内油波纹储油柜油位异常分析与处理

变压器内油波纹储油柜油位异常分析与处理1. 引言1.1 背景介绍变压器内油波纹储油柜油位异常是变压器运行中常见的问题之一，其对变压器的安全运行和性能产生重要影响。

在变压器运行过程中，油位异常可能导致故障增加、设备寿命缩短、甚至引发火灾等严重后果。

及时准确地监测和处理油位异常问题至关重要。

目前，针对变压器内油波纹储油柜油位异常的原因分析、影响、检测方法、处理措施和预防措施方面研究还相对不足。

为了更好地解决这一问题，本文将从这几个方面系统进行分析和探讨，为进一步研究和解决变压器内油波纹储油柜油位异常问题提供参考和借鉴。

希望通过本文的研究，能够加深人们对变压器内油波纹储油柜油位异常问题的了解，提高变压器的安全性和稳定性，保障电力系统的正常运行。

1.2 问题提出变压器内油波纹储油柜油位异常是变压器运行中常见的问题之一，一旦出现油位异常，可能导致设备性能下降甚至影响整个电力系统的稳定运行。

及时发现和处理油位异常问题对于保障电网安全运行至关重要。

当前，虽然在变压器保护系统中设计了一些油位异常的监测功能，但仍然存在一些问题和挑战。

监测系统的灵敏度不够高、误报率较高等，导致对油位异常的及时发现和准确判断存在一定的困难。

需要通过深入分析变压器内油波纹储油柜油位异常的原因，探讨影响油位异常的因素，研究有效的检测方法，制定科学的处理和预防措施，从而更好地解决和预防变压器油位异常问题，确保电力系统的稳定运行。

2. 正文2.1 变压器内油波纹储油柜油位异常原因分析1. 波纹储油柜设计不合理：波纹储油柜的设计不当可能导致油位异常。

柜体形状不合理、油位计算错误等因素都会影响油位的准确性。

2. 油波纹储油柜密封性能不良：油波纹储油柜的密封性能不良会导致漏油或进气，进而影响油位的稳定性。

密封环老化、密封座损坏等情况都可能引发油位异常。

3. 变压器内部故障：变压器内部故障，如绝缘击穿、线圈短路等问题，会导致油温升高，从而影响油位的变化。

主变压器油枕油位异常的分析及处理分析

主变压器油枕油位异常的分析及处理分析摘要：主变压器油枕易出现诸多问题故障，其中油枕油位异常问题作为常见，对电厂稳定运行影响颇大，其作用影响也十分关键。

目前关于有关主变压器油枕油位异常的分析及处理资料文献相对较少，基于该问题现状，结合具体短路故障成因进行全面分析。

同时，本次研究对主变压器油枕油位异常的分析及处理方法进行剖析，为日后电厂长远发展打下基础。

关键词：主变压器；油枕油位；油位异常前言：主变压器油枕油位异常故障是影响电厂运行及安全稳定的主要问题，从电厂稳定、安全的角度出发，对主变压器油枕油位异常进行分析处理尤为重要。

更对电厂电力系统正常运行、安全生产十分关键。

因此，本文将主变压器油枕油位异常的处理方法及预防措施进行阐明，配结合实际问题，对其进行对策提出，包括变压器油枕油位异常故障后检查、加强技术培养、处理完成后对其观察分析、巩固110kV主电厂变电器维护程度等，为我国电厂安全运行打下基础。

一、故障现象分析本文以具体案例为研究背景，该110kV主变装置发生储油柜油位低报警情况，相关技术维护人员经过现场观察后，得出油位计指针已经位于该装置最底端。

近数月以来该110kV主变多为正常圆形，未发生异常情况，并且在外表处也没发现相关渗漏情况，同时在对110kV主变进行检修注油作业中技术人员已经观察到油位具体设计方位。

针对该110kV主变发生储油柜油位低报警问题，相关检修机构与班组都对其变压器运行工况十分关注，并加大了巡查力度，对变压器相关温升及各项安全参数指标等进行实时监测，包括其变化情况等，现今该变压器运行温度基本处在正常水平，各项安全运行指标、参数等无异常状况。

二、故障处理（一）准备工作对各项技术相关设备及准备工作进行组织，主要如下：需要6个绝缘油空油，必须保持其清洁，主要负责对油枕的油进行承装；并根据实际情况准备好1.5t的绝缘油作；一台WG-20型号的过滤机、还需要准备好油位相关计备品、尼龙橡胶及隔膜备用品、日常工器具、绝缘油管装置、相关阀门接头等大量辅助材料；还有现场作业指导规则；在其主变旁构建高空平台。

变压器内油波纹储油柜油位异常分析与处理

变压器内油波纹储油柜油位异常分析与处理变压器是电力系统中重要的设备之一，其内部的油波纹储油柜起着重要的作用。

储油柜可以储存变压器内部的绝缘油，起到隔离气体和悬浮杂质的作用，保护变压器内部的绝缘系统。

由于各种原因，储油柜油位可能出现异常，这会对变压器的安全运行产生影响。

及时发现和处理储油柜油位异常是非常重要的。

储油柜油位异常可能会导致变压器内部绝缘油的不足或过多，从而影响变压器的绝缘性能和散热性能，甚至导致变压器的故障和事故。

对储油柜油位异常进行分析和处理，可以有效预防和减少变压器运行期间的安全隐患。

储油柜油位异常的原因主要有以下几点：1. 油位传感器故障：储油柜油位传感器是用来监测油位的重要设备，如果传感器故障，就会导致无法准确监测油位，从而出现油位异常的情况。

2. 油波纹储油柜内部漏油：如果储油柜内部发生漏油现象，就会导致油位减少，从而出现油位异常。

3. 变压器运行过程中的油位波动：变压器在运行过程中，由于工作负荷变化、温度变化等原因，都会引起油位的波动，如果波动过大，也会导致油位异常。

针对储油柜油位异常的分析与处理，可以采取以下措施：1. 定期检查储油柜油位传感器：定期对储油柜油位传感器进行检查和维护，确保传感器工作正常，能够准确传输油位信息。

2. 定期检查储油柜内部：定期检查储油柜内部是否存在漏油现象，及时发现并进行维护和修复。

3. 监测变压器运行状态：在变压器运行过程中，及时监测油位的波动情况，如果波动过于剧烈，需要对变压器进行维护和检修。

4. 定期检查储油柜油泵：定期对储油柜油泵进行检查，确保油泵的正常运行，及时发现并解决油泵故障。

当发现储油柜油位异常时，需要根据具体情况采取相应的处理措施。

对于油位过高的情况，可以通过排油的方式，将多余的绝缘油排出；对于油位过低的情况，需要补充足够的绝缘油。

在进行处理时，需要注意安全，确保操作人员的人身安全和设备的安全。

变压器内油波纹储油柜油位异常分析与处理是非常重要的工作。

变压器内油波纹储油柜油位异常分析与处理

变压器内油波纹储油柜油位异常分析与处理
一、问题描述
在变压器发生过载后，某变压器的内油波纹储油柜的油位出现异常，表现为油位高于
正常范围。

二、问题分析
1.异常原因
根据初步观察，油位异常可能是由于油波纹储油柜进出口管道阻塞等原因导致。

油波
纹储油柜中的油流进出口离变压器较远，容易受到管道阻塞等因素的影响。

2.严重后果
油波纹储油柜的油位异常会导致内部压力过高，进而影响变压器的正常工作。

油位异
常还可能导致油压控制系统失效，造成变压器内部油位异常，严重时甚至引发爆炸等灾难
事故。

3.解决方案
（1）检查进出口管道
首先，需要检查油波纹储油柜进出口管道是否阻塞或有其他问题，并及时清除或更换
受损设备。

同时，应检查储油柜气枕泄压阀、油泵自减压装置等设备是否正常运作。

（2）调整油压控制系统
若检查出管道无阻塞或受损等问题，则需要进一步调整油压控制系统。

具体措施是增
加油泵的冷却模式，降低油泵的出油压力，调整油泵的入口阀门和出口阀门等设备，保证
油泵的正常工作。

（3）进行维护和保养
除以上措施外，还需要建立健全的维护和保养制度，定期进行油波纹储油柜内部清洗，并更换油波纹储油柜内部滤清器等设备。

同时，应定期对油波纹储油柜内部管道进行清洗，防止管道长期运转造成结垢等问题，影响油波纹储油柜的正常工作。

三、结论
以上措施旨在防止油波纹储油柜油位异常出现，保证变压器的正常工作。

然而，由于
变压器的工况较为复杂，因此需要不断研究新技术，加强巡检和保养，确保变压器运行的
安全和稳定性。

变压器异常运行及事故处理

一、变压器异常运行1、值班人员在变压器运行中发现有任何不正常现象（如漏油、油位变化过高或过低，温度异常，音响不正常及冷却系统不正常等)，应设法尽快消除，并及时汇报值长、班长。

应将经过情况记入值班操作记录簿和设备缺陷记录簿内。

2、若发现异常现象必须停用变压器才能处理，且有威胁整体安全的可能性时，应申请调度同意立即停下修理.（一）、变压器声音不正常1。

变压器运行时，应为均匀的嗡嗡声，如变压器产生不均匀声音或异音，都属于声音不正常。

2.变压器过负荷：使变压器发出沉重的“嗡嗡声”.3. 变压器负荷急剧变化：变压器发出较重的“哇哇声”或“咯咯”的突发间歇声4。

系统短路:变压器发出很大的噪声,值班员应对变压器加强监视。

5. 电网发生过电压：变压器发出时粗时细的噪声，值班员可结合电压表指示综合判断。

6。

变压器铁芯夹紧件松动：变压器发出“叮当叮当"和“呼呼呼”等锤击和类似大风的声音,此时变压器油位、油温和油色均正常。

7。

变压器内部故障放电打火：使变压器发出“哧哧"或“劈啪”放电声此时应停电处理并做绝缘油的色普分析。

8. 绝缘击穿或匝间短路：变压器声音中夹杂不均匀的爆裂声和“咕噜咕噜"的沸腾声，应停电处理并做绝缘油的色普分析。

9。

外部气候引起的放电：套管处有蓝色的电晕或火花发出“嘶嘶”或“嗤嗤”的声音，说明瓷件污秽严重或设备线卡接触不良,应加强监视，待机停电处理。

(二)、变压器油温异常1。

在正常负荷和正常冷却条件下，变压器上层油温较平时高出10℃以上,或变压器负荷不变而油温不断上升，则应认为变压器温度异常.2。

变压器内部故障：如匝间短路或层间短路、绕组对围屏放电、内部引线接头发热、铁芯多点接地使涡流增加而过热等产生的热量，使油温升高，这时变压器应停电处理。

3。

冷却器运行不正常：散热器阀门未打开等。

此时,在变压器不停电的状态下，可对冷却器部分缺陷行修处理，或按规程规定，调整风力机出力，至使油温降至正常运行值。

油浸式变压器(电抗器)油位异常分析及处理

油浸式变压器 (电抗器 )油位异常分析及处理摘要：在如今的社会发展形势下，油浸式变压器（电抗器）的应用非常广泛，在行业中发挥重要的作用。

而在日常的运行巡检中，判断分析其运行的稳定安全性，主要通过查看油位是否正常，油位过高或者过低都会对变压器（电抗器）的运行稳定性产生影响，因此，需要对其油位异常进行深入的分析，并做好相关处理，以此保证变压器（电抗器）正常稳定运行。

关键词：油位异常；油浸式变压器；分析；处理油浸式变压器（电抗器）的绝缘油主要是发挥散热、绝缘和消弧的作用，关系到设备运行的安全可靠性。

其中，油位是否正常是判断变压器（电抗器）运行可靠性的关键指标，是检修维护工作中的重点。

而在变压器（电抗器）运行中由于受到多因素的影响，会出现油位异常情况，需要对其异常进行深入分析，并有效处理，以保证其运行的稳定性。

1.油位异常的常见原因变压器（电抗器）内部油位显示通常是利用储油柜油位计，同时结合呼吸器口、油枕联通阀、油室共同实现对变压器（电抗器）内部油位的监测。

现如今使用的变压器(电抗器)油位计通常都是浮球传动式，其结构的组成主要包含传动模块、显示模块、报警模块、变速及换向齿轮组，其中显示模块有表盘和指针，传动模块有浮球和摆杆。

如果储油柜内的油位上升或下降，油位计的连杆和浮球也会随之变化，从而使传动装置转动，借助于磁钢使报警模块的磁铁和显示模块的指针进行转动，如果油位到达峰值或者谷值时，磁铁吸合相应开关，报警模块会发出油位异常的信号。

下图1是胶囊式储油柜结构图，图2是浮球传动式油位计结构图。

图1 胶囊式储油柜结构图图2 浮球传动式油位计结构图在变压器（电抗器）的具体运行中，引起油位异常的原因有多种，对其稳定安全运行产生较大的不利影响，比较常见的油位异常情况及原因的汇总如下表1。

表1 油位异常情况及原因的汇总表2.常见油位异常的处理2.1实际油位偏高线路电抗器的后台发出油位高的报警信号后，进行检查维护时发现，电抗器油位计的指示值比最大值还高，为了进一步对电抗器的实际油位进行确定，依照储油柜连通阀的原理对电抗器三相进行油位测量，从测量的结果得知，电抗器的实际油位要比理论最高值大。

电力变压器油位异常分析

177机电技术应用Application of Mechanics-electronics Technology电力变压器油位异常分析沈辉，董武亮（国网河南省电力公司检修公司，河南郑州 450007）摘　要：电力变压器的安全稳定运行对整个电力系统的安全至关重要。

由于各种原因，变压器在运行中难免出现各种故障，变压器油位异常是导致变压器故障常见因素。

变压器油具有绝缘、散热作和消弧作用，如果油位异常，将对变压器运行产生重要影响，文章对变压器油位异常的原因、影响及治理措施进行了一定分析，以减少电力变压器运行故障发生的概率。

关键词：变压器；安全稳定；油位异常中图分类号：TM715 文献标志码：A 文章编号：1672-3872（2019）20-0177-01——————————————作者简介：沈辉(1969—)，男，河南郑州人，工程师，研究方向：电力系统自动化。

1 变压器油枕与油位检查变压器油是天然石油中经过蒸馏、精炼而获得的一种矿物油，具有纯净稳定、粘度小、绝缘性好、冷却性好的液体天然碳氢化合物的混合物。

变压器油的相对密度为0.895。

凝固点低于-45℃，主要成分为环烷烃(约占80%)，其他的为芳香烃和烷烃。

在我国，变压器油有石蜡基油、环烷基油。

石蜡基油产于大庆，环烷基油产于新疆克拉玛依。

变压器油主要有绝缘、散热作和消弧作用。

为使变压器油箱在任何气温及运行状况下均充满油，而油位计有以下指针式和浮球式等类型。

1）指针式：指针油位计上面一般有-30℃、+20℃、+40℃三个正常油位线，根据这三个标志可以判断是否需要加油和放油；标上+40℃表示安装地点变压器在环境最高温度为+40℃时满载运行中油位的最高限额线，油位不得超过此线，如果在停止状态下油温为+20°，此时检查油位计的油面应不高于+20°的标志。

-30℃表示环境为-30℃时空载变压器的最低油位线，不得低于此线，若油位过低，应加油。

一起500kV主变压器油位异常的分析及处理

时０５分启动８个风扇给变压器散热ꎬ２分钟后呼吸
６
器停止吐气ꎬ变压器油应不再膨胀ꎻ约１０分钟后呼
６
变压器油开始冷缩ꎬ油位不再继续上升ꎬ如图５所
６
６５
５８
６３
７５
６５
图４呼气器吐气
７５
吸器开始吸气ꎬ应为风机启动后ꎬ冷却器加快散热ꎬ
示ꎮ
８２
２０２０年１ ~ ５月ꎬ主变负荷较低ꎬ三相油位保持
测温及冷却器启停等情况进行分析ꎬ判断缺陷的原因为变压器油位不合理、油位计动作值整定不正确ꎮ 最后
从设备运维风险管控方面提出了针对性的防护措施ꎬ为系统内类似异常处理提供参考ꎮ
关键词:５００ｋＶ变压器ꎻ油位异常ꎻ储油柜ꎻ油位计动作值ꎻ防护措施
中图分类号:ＴＭ４１文献标识码:Ｂ
ＡｎａｌｙｓｉｓａｎｄＴｒｅａｔｍｅｎｔｏｆａｎＡｂｎｏｒｍａｌＯｉｌＬｅｖｅｌｏｆａ５００ｋＶＭａｉｎＴｒａｎｓｆｏｒｍｅｒ
ＨＵＡＮＧＧｕｏ￣ｌｉｕꎬＬＩＹｉｎｇ￣ｈｏｎｇꎬＷＡＮＧＧｕｉ￣ｓｈａｎꎬＨＥＸｕｅ￣ｍｉｎ
( ＬｉｕｚｈｏｕＢｕｒｅａｕｏｆＣｈｉｎａＳｏｕｔｈｅｒｎＰｏｗｅｒＧｒｉｄＴｒａｎｓｍｉｓｓｉｏｎＣｏｍｐａｎｙꎬＬｉｕｚｈｏｕ５４５００６ꎬＣｈｉｎａ)
Ａｂｓｔｒａｃｔ:Ａｉｍｉｎｇａｔａｄｅｆｅｃｔｏｆａｂｎｏｒｍａｌｏｉｌｌｅｖｅｌｏｆａ５００ｋＶｔｒａｎｓｆｏｒｍｅｒｔｈａｔｏｃｃｕｒｒｅｄｒｅｃｅｎｔｌｙｉｎｔｈｅｎｅｔｗｏｒｋꎬ
油温下降主要依靠散热量－发热量的差值ꎬ目前负
荷高达３３４ＭＷꎬ发热量大ꎬ差值就相对小些ꎬ且白天

主变压器油枕油位异常的分析及处理

2019年35期方法创新科技创新与应用Technology Innovation and Application主变压器油枕油位异常的分析及处理王敬义（甘肃电投大容电力有限责任公司，甘肃武威733000）1电站简介杂木寺水电站位于天祝藏族自治县与凉州区境内的杂木河干流上，电站安装2台单机容量为9MW 和1台5MW 的立轴混流式水轮发电机组，发电机组出线额定电压10.5kV ，采用三机一变扩大单元出线，经一台31.5MVA 三相油浸自冷式主变压器升压至110kV 送出。

该水电站110kV 主变压器油枕型式采用外油式波纹管储油柜，油枕内原配套为磁翻板式油位计，并设油位过高过低输出节点，波纹管与大气相通，无呼吸器（吸湿器），油枕油位指示通过固定在波纹管活动端的连杆连接磁翻板来间接指示。

2现象及问题该110kV 主变压器已投运近十年之久，在2017年主汛期较大负荷运行时，环境温度及负荷相同的情况下，油枕油位显示较同工况下异常偏高。

2018年度春检处理后效果甚微，在2018年汛期大负荷运行时油枕油位计指示将近满格，监控系统“主变压器油位过高”报警，但主变压器上层油温及绕组温度均在正常范围内。

主变压器油枕油位异常偏高且原因不明，给三台发电机组、主变压器及送出线路安全稳定运行均带来严重威胁。

3油枕油位异常原因分析影响主变压器油温的因素有负荷的变化、环境温度和冷却装置运行状况等，如果油温的变化是正常的，而油枕油位计不变化或变化异常，则说明油位是假的。

运行中出现假油位的原因可能有：（1）油枕内波纹管与外界大气相通的呼吸管堵塞，导致波纹管内部压力与外界大气压不平衡，波纹管不能正常伸展或压缩，造成油位指示偏高或偏低。

（2）取自油枕顶部的排气管及阀门密封不严，外界空气进入油枕油腔，由于该油枕型式为“外油式”，空气进入油枕后使油枕油腔产生一定的气体空间，从而压缩波纹管，油位计指示上升，此时形成的“假油位”比实际油位偏高。

主变压器油位计故障处理及原因分析

—139—《装备维修技术》2021年第11期主变压器油位计故障处理及原因分析赵明（三门核电有限公司维修处，浙江台州 318000）摘要：变压器油位计是监测变压器储油柜内部油量的直接手段，在变压器正常运行情况下，储油柜内部油位过高过低，都属于变压器非故障油位异常。

通过从我厂处理主变压器油位计故障中得到经验反馈，结合现场设备运行工况，对变压器安装验收、运行维护等阶段产生的油位计故障问题进行了剖析，分析总结出变压器油位计故障处理相关要求。

关键词：油位计；油位计故障；变压器引言三门核电主变压器采用的是天威保变的DFP-48400/500型油浸式变压器，变压器油起到变压器运行时散热和绝缘作用，油量过多，随气温升高会堵塞吸湿器管道，造成压力释放阀动作；油量过少，散热和绝缘作用减弱，严重时会引起变压器内部放电，因此及时准确的了解变压器内部油位变化对变压器安全运行是十分重要的。

1 主变油位计结构及工作原理三门核电主变采用的YZF3-186*296（TH ）系列变压器油位计是压力式显示油位，油位计分为三部分，储油柜内部转向板、浮子杆及浮球组成油位计浮子系统；储油柜外部是油位计传感器和毛细管组成油位计液压系统；仪器仪表显示油位，仪表内部有4对位置节点和一个油位变送器组成显示系统。

储油柜油位通过一个浮球的位置上下变化，带动浮子杆及转向板在0-57角度范围内转动，转向板下方与储油柜外部油位计传感器连接，将位置信息转化为油位计传感器内液压信息，通过全封闭毛细管将液压信息传递给下方仪器仪表，仪表显示变压器油枕内油位。

2 主变油位计故障描述2019年7月30日，发现2#主变B 相本体油位计指示5.1刻度左右，因5月份刚执行完主变预维工作，当时主变B 相油位在5.1刻度左右，近期气温逐渐升高，油位不应继续停在5.1刻度左右，通过查阅近几个月的油位记录，发现油位一直停留在5.1刻度左右，通过分析确认主变B 相油位计存在缺陷。

变压器油位过低的原因

变压器油位过低的原因变压器油位过低，这可有点像人没吃饱饭似的，会出不少问题呢。

那这油位为啥会过低呢？咱先得说说可能是漏油啦。

就像水桶破了个洞，水会慢慢流光一样。

变压器的油箱啊，可能在某个地方有了小裂缝，或者是一些连接的地方密封没做好，那油就会偷偷地跑出去。

这就好比家里的水龙头没拧紧，水一滴一滴地漏，时间长了，水就没多少了。

变压器油漏着漏着，油位可不就低了嘛。

还有啊，可能是气温的问题。

您想啊，热胀冷缩这个道理大家都懂吧。

如果天气特别冷的时候，油就像被冻得缩成一团似的，体积变小了，油位自然就下降了。

这就像冬天的时候，我们穿的衣服都缩起来了，感觉整个人都变小了一圈呢。

再一个呢，可能是在变压器刚安装或者检修的时候，油就没加够。

这就像给汽车加油，本来应该加到一定的量，结果没加够就上路了。

这时候啊，从一开始油位就是低的，那后面肯定就不够用啦。

油位过低可不是小事。

变压器油在变压器里可是起着很多重要的作用呢。

它就像变压器的保护神，能绝缘，防止变压器里面的零件相互导电出问题。

要是油位过低，这保护作用就大打折扣了，就像战士上战场没穿够盔甲一样危险。

而且啊，油还能散热，油不够了，变压器工作起来产生的热量散不出去，就像人在大热天被捂着，那不得难受死啦，时间长了，变压器也会被热坏的。

所以啊，当发现变压器油位过低的时候，可得赶紧找专业的电工师傅来看看。

可不能拖着不管，不然变压器要是出了大问题，那影响可就大了。

说不定会让周围的一大片地方都停电呢。

这就像一个人生病了，要是不及时治疗，小病也会变成大病的。

咱得好好照顾变压器这个大宝贝，让它能健健康康地工作，这样才能保证我们的用电正常，大家才能舒舒服服地用电，看电视、吹空调啥的都不耽误呀。
