铁氧体叠层贴片电感是一种常用于电子电路中的电感器件。

它由多层铁氧体材料交替叠压而成,通常采用表面贴装技术(SMT)封装,以便于在电路板上进行集成和焊接。

铁氧体叠层贴片电感具有以下特点:
1. 高电感值:铁氧体叠层贴片电感可以在相对较小的封装尺寸下提供高电感值,从而满足电路设计中对电感值的要求。

2. 高品质因数(Q值):铁氧体叠层贴片电感的铁芯材料具有良好的磁导率和低磁滞损耗,可以提供高品质因数,从而减小电感器的自感和噪声。

3. 稳定性好:铁氧体叠层贴片电感具有良好的温度稳定性和湿度稳定性,可以在广泛的工作环境中保持稳定的电性能。

4. 易于制造:铁氧体叠层贴片电感可以采用印刷电路板(PCB)制造技术进行批量生产,成本较低,适用于大规模生产。

铁氧体叠层贴片电感广泛应用于电子电路中的滤波器、耦合器、变压器、调谐器等电路中,以提高电路的性能和稳定性。

叠层贴片电感内部结构

叠层贴片电感内部结构

叠层贴片电感内部结构
叠层贴片电感是一种广泛应用于电子产品中的电子元件,其内部结构有以下几个主要部分:
1. 磁芯部分:叠层贴片电感的磁芯通常由铝酸盐等陶瓷材料制成,其作用是增强电感器的磁感应强度,从而提高电感器的电感值。

2. 线圈部分:电感器的线圈部分通常由导电材料如铜箔、铝箔等制成,并且经过特殊的叠层、缠绕工艺组合而成。

线圈的导电材料通常采用高纯度的材料,以保证线圈的导电性能和稳定性。

3. 外壳部分:叠层贴片电感的外壳通常由环氧树脂等耐高温材料制成,以保护电感器的内部结构及其电学性能。

外壳的尺寸和形状通常根据电子产品的设计要求和尺寸来确定。

总之,叠层贴片电感的内部结构是由磁芯、线圈和外壳这三个主要部分组成的,其结构设计既要考虑电感值的大小,又要考虑电感器的尺寸、重量、耐高温性等因素,以满足电子产品的性能要求。

- 1 -。

ltcc和叠层片式电感

ltcc和叠层片式电感

ltcc和叠层片式电感
LTCC(Low Temperature Co-fired Ceramic,低温共烧陶瓷)技术是一种将低温烧
结陶瓷粉制成厚度精确且致密的生瓷带,通过激光或机械打孔、微孔注浆、精密导体浆料印刷等工艺在生瓷带上制出所需电路图形,并将多个无源元件埋入其中,然
后叠压在一起,在低温(如900℃)下烧结,制成三维电路网络的无源集成组件或内置无源元件的三维电路基板的技术。

利用LTCC技术,可以制造出多种无源以及无源/有源集成产品。

例如,高精度片式元件(如电感器、电阻器、片式微波电容器等)以及这些元件的阵列,还有无源集成功能器件,如片式射频无源集成组件(包括LC滤波器及其阵列、定向耦合器、功分器、功率合成器、变压器、天线、延迟线、衰减器等)。

叠层片式电感则是采用多层印刷技术和叠层生产工艺制作而成的电感器。

它的内部由多个线圈组成,这些线圈通过层叠的方式形成,使得电感器具有更高的电感值和
更小的体积。

叠层片式电感具有优秀的电气性能,如低直流电阻、高Q值、良好的频率稳定性等,因此被广泛应用于通信、计算机、消费电子等领域。

综上所述,LTCC技术为制造叠层片式电感等无源元件提供了一种有效的方法,使得这些元件能够在保持高性能的同时,实现小型化和集成化。

不过,LTCC技术和叠层
片式电感的具体应用和设计会根据不同的需求和场景有所差异,因此在实际应用中需要综合考虑各种因素。

叠层片式电感知识(深色)

叠层片式电感知识(深色)
① 品质因数Q在产品样本或送样的承认书上标出的是最小值 ② 品质因数Q与测试频率有关 ③ 品质因数Q与电感量有关 ④ 产品样本上对应电感量的Q值均有对应的测量频率 ⑤ 设计者在设计电路时对Q值的要求I。叠层片式电感的重要参数
片式电感的重要参数
4、 自谐频率SRF(SELF-RESONANT FREQUENCY) 自谐频率SRF是MLCI应用中值得考虑的一个重要指标,其值越
希望直流 电阻Rdc愈小愈好,所以: ① 直流电阻Rdc与材料及其电感量有关,电感量越大,Rdc越大 ② 产品样本上给出的Rdc表示最大值
I 叠层片式电感的重要参数
片式电感的重要参数
6、 阻抗Z(IMPEDANCE)
阻抗Z是迭层片式磁珠中最重要的参数,据图1,阻抗Z可表
示为:
Z=√R2 + (ωL)2
30 Ω —— 600 Ω
I 叠层片式电感的重要参数
电性特征曲线图
陶瓷电感 电感/频率曲线图
I 叠层片式电感的重要参数
电性特征曲线图
陶瓷电感 Q/频率曲线图
I 叠层片式电感的重要参数
电性特征曲线图
铁氧体电感 电感/频率曲线图
I 叠层片式电感的重要参数
电性特征曲线图
铁氧体电感 Q/频率曲线图
I 叠层片式电感的重要参数
I 叠层片式电感的重要参数
主要产品分类
2、 磁珠类
磁珠分类
通用磁珠 MGGB
大电流磁珠 MGLB
尺寸型号
1005 1608 2012 3216 1608 2012 3216
阻抗值范围
5 Ω —— 600 Ω 5 Ω —— 1000 Ω 7 Ω —— 2000 Ω 10 Ω —— 3000 Ω
5 Ω —— 60 Ω 7 Ω —— 60 Ω 19 Ω —— 120 Ω

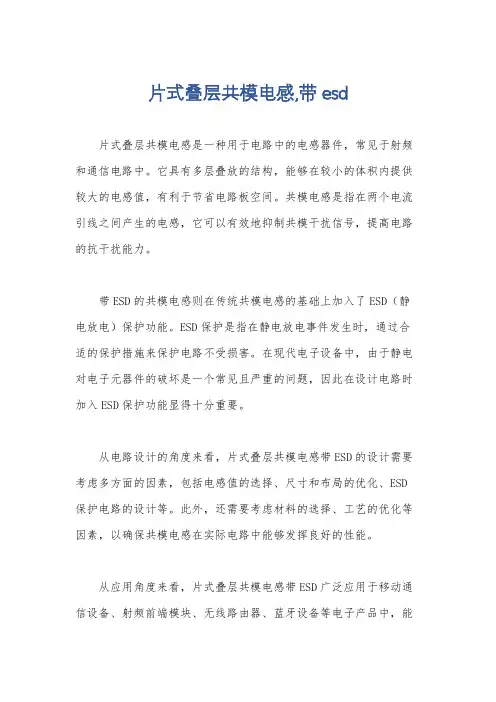

片式叠层共模电感,带esd

片式叠层共模电感,带esd

片式叠层共模电感,带esd
片式叠层共模电感是一种用于电路中的电感器件,常见于射频和通信电路中。

它具有多层叠放的结构,能够在较小的体积内提供较大的电感值,有利于节省电路板空间。

共模电感是指在两个电流引线之间产生的电感,它可以有效地抑制共模干扰信号,提高电路的抗干扰能力。

带ESD的共模电感则在传统共模电感的基础上加入了ESD(静电放电)保护功能。

ESD保护是指在静电放电事件发生时,通过合适的保护措施来保护电路不受损害。

在现代电子设备中,由于静电对电子元器件的破坏是一个常见且严重的问题,因此在设计电路时加入ESD保护功能显得十分重要。

从电路设计的角度来看,片式叠层共模电感带ESD的设计需要考虑多方面的因素,包括电感值的选择、尺寸和布局的优化、ESD 保护电路的设计等。

此外,还需要考虑材料的选择、工艺的优化等因素,以确保共模电感在实际电路中能够发挥良好的性能。

从应用角度来看,片式叠层共模电感带ESD广泛应用于移动通信设备、射频前端模块、无线路由器、蓝牙设备等电子产品中,能
够有效地提高设备的抗干扰能力和稳定性,提升产品的可靠性和性能。

总的来说,片式叠层共模电感带ESD是一种在现代电子设备中应用广泛的电感器件,它在电路设计和应用中都具有重要的作用,能够提高电路的性能和稳定性,保护电子设备免受静电等外部干扰的影响。

叠层贴片电感

叠层贴片电感

叠层贴片电感
• • • • •
贴片电感也分线绕和叠层的贴片电感: 1外表贴装高功率电感。高品质, 2具有小型化。高能量贮存和低电阻之特性。 3主要应用在电脑显示板卡。脉冲记忆顺序设计,以及DC-DC转换器上。 4可提供卷轴包装适用于外表自动贴装。
• • •
详细介绍特点 1平底外表适合外表贴装。 2优异的端面强度良好之焊锡性。低阻抗之特点。


3具有较高Q值。
• 低直电阻,4低漏磁。耐大电流之特点。 • 便于自动化装配绕线电感:5可提供编带包装。 • 特 性: • 1.适用于电源供应电路。
• 2.外表粘着类型。不同尺寸规格可供选择。 • 3.外观和尺寸符合EIA 规范。适合于一般焊接及回焊。 • 4.良好的焊锡性及耐热性。 • 应用:该产品被广泛用于微型电视、液晶电视、摄影机、便携式VRC汽车音响、 薄型收音机、电视调谐器、行动电话等。

叠层电感简介

叠层电感简介

电感做好后,要对每个电感的电性能进行检测,这道检测一般由机器进行。
11)人工抽检
经过机器全检后,人工将对分好的8类分别进行抽检,抽检水平基于AQLⅡ级水平。
1.3叠层电感工艺流程中的关键点
1)配料时,各种原料的比例、混合后的均匀程度对电感的品质至关重要。
2)丝印银柱的高度必须高于每层铁氧体的厚度,以确保上下两层可靠的连接。
5)烧结
烧结就是让电感的成分发生物理化学反应,
形成陶瓷结构,
也就是形成一个整体。
烧结一般是在1000℃烘烤50
小时左右。烧结后电感的大小会收缩20%左右。
6)磨边
让电感的外形平整、美观。
7)粘银
磨边后,
电感被散放在粘银板上,
由于震动和吸力,
每个电感被嵌入到粘银板的
叠层电感采用湿法制造,过程控制流程共有
13道主工序,生产周期13~15天。
主要工序有:
配料→成型→切割→排胶→烧结→磨边→粘银→烧银→表面处理端
电极→测试→包装→检验→出厂。
下面按照工艺流程路线对叠层电感的主要制造工艺做一详细的介绍:
1)配料:
配料是电感制造过程中的第一步。
叠层电感,后续工序再切开,叠层电感的产量较大,价格便宜。
成型环节是在一个圆圈型的闭合生产线上完成的。下图为成型过程所经过的工序示意图。
成型包含的工序
成型的第一步叫流延,
就是将上道工序配好的具有流动性的粘液态材料
(下面以
铁氧体材料为例)经由一个循环的设备使其像“瀑布”一样垂直下流,接着让表
表面处理就是在端电极的银层上面电镀镍和锡,
使电感具有良好的可焊性。

叠层片式电感知识

叠层片式电感知识

叠层片式电感知识
什么是叠层片式电感?
叠层片式电感(LCI)是一种以片式的方式把若干个被电磁通过的(非电磁绝缘)绕组排列组合而成的电感元件。

它由一个或多个主要绕组和一个或多个交叉绕组组成,每个绕组都是由固定的电线绕制而成。

它的结构简单,价格低廉,可以集成在一个封装中,以满足高频应用的需要。

叠层片式电感相比于旋转片式电感,可以提供更高的阻抗值。

叠层片式电感由一个或多个被电磁通过的绕组(绕组的位置也可以变动)组成,其中每个绕组都由多股细小的导线组成。

它们围绕在一个特殊的片式电感结构上,其中每个绕组由细小的导线绕制而成,堆叠起来,互相隔离。

除了固定位置的主要绕组外,片式电感还可以包括一些附加的交叉绕组,它们可以增加电感的阻抗值,从而增加整个电感结构的密度。

叠层片式电感工艺知识介绍

叠层片式电感工艺知识介绍

3
性能测试与评估贯穿于叠层片式电感的生产全过 程,从原材料入库到成品出厂,确保产品质量符 合标准。
性能测试与评估概述
1
性能测试与评估是叠层片式电感生产过程中的重 要环节,旨在确保产品性能符合设计要求和规格 参数。
2
通过性能测试与评估,可以全面了解产品的电气 性能、机械性能和可靠性等方面的表现,为后续 产品优化和改进提供依据。
特点
体积小、重量轻、高精度、高稳 定性、易于集成等。
应用领域
通信设备
计算机硬件
电源管理
其他
手机、路由器、交换机 等。
主板、显卡、内存等。
开关电源、充电器、适 配器等。
医疗器械、智能家居等。
应用领域
通信设备
计算机硬件
电源管理
其他
手机、路由器、交换机 等。
主板、显卡、内存等。
开关电源、充电器、适 配器等。
前景展望
01
02
03
技术创新
随着材料科学和制程技术 的不断发展,叠层片式电 感将不断优化性能,提高 集成普及,叠层片式电感的应 用领域将进一步拓展,涉 及更多高端领域。
环保与可持续发展
随着环保意识的提高,叠 层片式电感将更加注重环 保和可持续发展,采用环 保材料和制程技术。
前景展望
01
02
03
技术创新
随着材料科学和制程技术 的不断发展,叠层片式电 感将不断优化性能,提高 集成度和可靠性。
应用领域拓展
随着5G、物联网等技术的 普及,叠层片式电感的应 用领域将进一步拓展,涉 及更多高端领域。
环保与可持续发展
随着环保意识的提高,叠 层片式电感将更加注重环 保和可持续发展,采用环 保材料和制程技术。

叠层片式电感工艺知识介绍

叠层片式电感工艺知识介绍
1.0nH-33nH 1.0nH-150nH 1.0nH-220nH
可靠性高漏磁小 不产生耦合, 可靠性高
高自谐频率 独石结构
叠层片式磁珠的性能指标
• 3、产品类型
名称 型号
1005
1608
CBG系 列
பைடு நூலகம்
2012 3216 3225
4516
4532
1005
CBY系 1608 列 2012
3216
CBA系列 3216
散剂(表面活性剂)、增塑剂、粘合剂/树 脂等加入到球磨罐中球磨20~30小时,主 要目的是使所有的材料混合均匀形成 5000mPs左右粘度的浆料。
叠层片式电感/磁珠的生产工艺
• 2)流延: • 把配好的浆料在90度条件下烘4~6
分钟形成40~50μm厚度的GF膜片。 • 控制的要素有:膜片厚度的及其厚度
19-800Ω
电阻
19-1000Ω
11-1000Ω 低频高阻
31-1200Ω 型较低频
80-1000Ω
率具有较 高的阻抗
26-800Ω 值
叠层片式电感器的性能指标
• 4、叠层电感的内部结构图
叠层片式电感器的性能指标
• 电感的尺寸结构
叠层片式电感器的性能指标
型号
060303 (0201) 100505 (0402) 160808 (0603) 201209 (0805) 201212 (0805) 321611 (1206) 321609 (1206) 322513 (1210) 451616 (1806) 453215 (1812)
• 10) 匝间距: 线圈与线圈之间的距离.
材料的基础知识
• 2、叠层片式电感生产过程中使用的原材料名 称及作用

叠层电感培训资料

叠层电感培训资料

3、直流电阻:

直流状态下测量器件的电阻值为直流电阻,表征器 件内部线圈的质量状况,符合欧姆定律。
表征符号:Rdc 单位:Ω(欧姆)、mΩ(毫欧) 进制:千进制 即:1Ω=103mΩ 测量仪器:HP4338B毫欧表。

4、额定电流:

反映的是允许通过器件而本身工作能力不受影响的 最大电流。电感和磁珠对额定电流的定义有区别:
清华科技 荟萃同方
山东清华同方鲁颖电子有限公司
山东清华同方鲁颖电子有限公司
Shandong TsinghuaTongfang Lying Electronic CO.,LTD

清华同方股份有限公司
产品信息
电感器


低频叠层片式电感器STLI系列
中高频叠层片式电感器STMI系列 高频叠层片式电感器STHI系列
(3)电感量/阻抗
标称代码 1N5 15N R15 电感量 1R5 150 151 050 500 阻抗值 501 502 标称值 1.5 nH 15 nH 150 nH 1.5μH 15μH 150μH 5Ω 50Ω 500Ω 5000Ω
(4)偏差代码
偏差代码 C S D G J K M P 允许偏差 ±0.2nH ±0.3nH ±0.5nH ±2% ±5% ±10% ±20% ±25%
注:以上均为抽检,其他项目由工艺保证。
4、储存:
防高温、高湿、以及H2S、HCL、SO2等腐蚀性气体。
4、元件在电路中的作用以及应用领域
组成LC滤波器 1、在电路中与片式电容 a、电感、磁珠在电路中的作用 2、在主动器件中用作交 流阻隔器 3、用作抗干扰 EMI滤波器
频头 数字电视、机顶盒、高 1、家电DVD、VCD 音响 、网卡) 各种板卡(声卡、显卡 2、计算机液晶显示器 打印机、传真机 话 手机、小灵通、无绳电 3 、通信 BP机、GP S全球定位系统 路由器 集线器 4 、数据通讯 HUB 数据开关以及交换机

叠层片式电感知识

叠层片式电感知识

叠层片式电感知识首先,电感线圈是叠层片式电感的核心部分,它是由导电材料制成的线圈,具有规定的线圈数目、匝数和宽度等参数。

线圈数量的增加可以增加电感值,而线圈的匝数和宽度则可以影响电感的频率特性。

其次,绝缘层是用于隔离线圈之间的绝缘材料,它可以防止电磁干扰和电感间的短路。

常见的绝缘材料有聚酰亚胺(PI)、聚四氟乙烯(PTFE)等。

绝缘层的厚度和材料的选择对电感的性能也有一定影响。

最后,封装层是用于固定电感线圈和保护绝缘层的外壳材料,通常是由无机粘合剂或有机胶水制成。

封装层的材料选择应考虑其导热性、机械强度和耐高温等性能。

叠层片式电感的性能主要取决于电感线圈的几何参数、绝缘材料和封装层的性能选择。

首先,线圈的几何参数包括线圈数量、匝数和宽度等,它们直接影响到电感值和频率响应。

通常情况下,线圈数量和匝数越多,电感值越大。

其次,绝缘材料的选择和绝缘层的厚度也会影响到电感的性能。

较好的绝缘材料应具有良好的绝缘性能、高温稳定性和耐腐蚀性。

绝缘层的厚度应根据具体应用场景而定,一般来说,较大的厚度可以提供更好的绝缘效果,但也会增加电感的体积。

最后,封装层的选择应考虑到其导热性、机械强度和耐高温性能。

优秀的封装材料能够提供良好的固定和保护电感线圈的效果,同时也能够确保其在高温环境下的稳定性。

而导热性较好的封装材料可以提高电感的散热效果,避免温升过高导致性能下降。

综上所述,叠层片式电感是一种令人信赖的电子元件,因其高电感密度、高品质因数、小尺寸和低表面电阻等特点,在不同领域都有广泛的应用。

通过合理选择导电材料、绝缘材料和封装材料,可以进一步优化其性能,满足不同需求的电路设计。

叠层式片式电感器的磁耦合机制与设计方法研究

叠层式片式电感器的磁耦合机制与设计方法研究

叠层式片式电感器的磁耦合机制与设计方法研究概述电感器是电子电路中一种重要的电子元件,广泛应用于功率电子、通信设备、电机驱动等领域。

随着电子技术的不断发展,对电感器性能的要求也越来越高。

叠层式片式电感器作为一种新型的电感器结构,具有体积小、损耗低、电流密度高等优势,因此受到了广泛关注。

本文将围绕叠层式片式电感器的磁耦合机制与设计方法展开探讨。

一、叠层式片式电感器的磁耦合机制1.1 磁耦合基础知识磁耦合是指不同电感器之间通过磁场相互传递能量的现象,是电感器的关键性能之一。

根据电感器之间磁耦合的紧密程度不同,可以分为互感和自感两种。

互感指的是电感器之间有磁耦合现象,而自感则表示电感器内部存在磁耦合。

1.2 叠层式片式电感器的磁耦合机制叠层式片式电感器由多个层叠的片式电感器组成,通过磁性材料、绕组等电感器部件实现磁耦合。

由于叠层式片式电感器的结构设计独特,相邻电感器之间的磁耦合效果更加突出。

在传统电感器中,铁芯起到了增强磁耦合效果的作用,而在叠层式片式电感器中,叠层结构起到了类似的作用。

通过合理设计叠层电感器的结构和参数,可以提高磁耦合效果,实现更高的电感值和更好的电路性能。

二、叠层式片式电感器的设计方法2.1 结构设计叠层式片式电感器的结构设计对于实现良好的磁耦合效果至关重要。

首先,需要选择合适的材料作为磁性材料,以提高磁场的传导效率。

其次,需要确定片式电感器的层数和尺寸,以实现所需的电感值和体积。

还需要考虑片式电感器之间的绕组连接方式,以提高磁耦合效果。

2.2 参数设计叠层式片式电感器的参数设计与结构设计密切相关。

一方面,需要根据电路需求确定所需的电感值和电流承载能力,进而确定片式电感器的尺寸和绕组方式。

另一方面,还需要考虑电感器的损耗特性,在设计过程中采用合适的材料和减小线圈电阻,以降低电感器的功率损耗。

2.3 优化设计为了实现更好的性能,叠层式片式电感器的设计过程还需要进行优化。

通过使用电磁场仿真软件,可以进行磁场分布的分析和优化,进而改善磁耦合效果。
