眩光指数介绍

UGR (Unified Glare Rating) 国际照明委员会(CIE)用于度量处 于室内视觉环境中的照明装置发 出的光对人眼引起不舒适 感主观反应的心理参量
简单来说，它是一个不简单的公式：
灯产生的亮度
≈ 眼睛方向的间接照度
我国相关标准
根据《GB50034-2013建筑照明设计标准》，不同发光部分面积适用不同计算公式： 发光面积0.005m2<S<1.5m2:
格栅防眩
加上格栅，使遮光角变大
Uncorrected UGR Table是基于裸光源 光通归化到1000lm计算出
实际应用需要将灯具光通量按如下公式进行 修正
亮度限制曲线

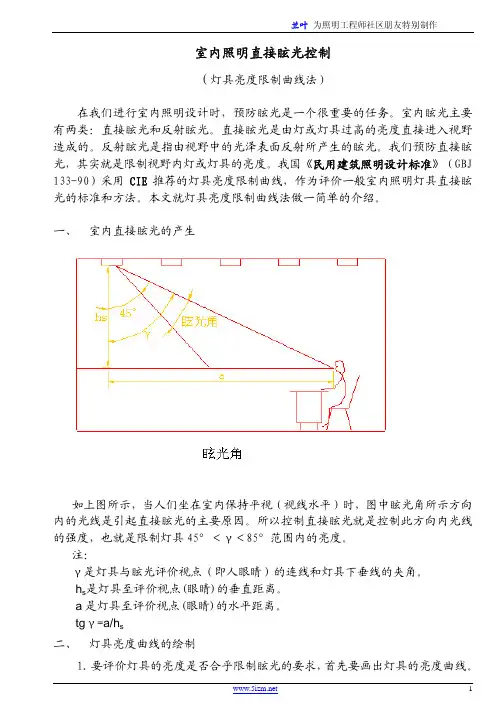

我国《民用建筑照明设计标准》采用了CIE推荐的灯具亮度限制曲线
眩光角 优点：容易理解和应用 缺点：应用范围有限
实验室的GMS2000能够分析亮度限制曲线
灯具防眩
眩光
什么是眩光？ 如何评价与测试？ 灯具如何与眩光发生关系？
眩光：指视野中由于不适宜亮度分布，或在空间或时间上存在极端的亮度对比，以致引起视觉不舒适
和降低物体可见度的视觉条件
对于眩光，如何量化评价？
GI VCP
亮度曲线法 ……
应用受限，不统一
于是，经过长期努力，CIE提出了
UGR：统一眩光值
GI：眩光指数 VCP：视觉舒适概率
发光面积S<0.005m2:
测量与计算
需要测试的参数有： L：观察者方向灯具发光亮度 计算参数： LB：背景亮度，一般通过计算得到 ω:灯具发光部分对观察者眼睛所成立体角
非实验测试的参数： p：位置指数，可通过查表得到
测试图示
观测位置
以观察者位置为原点的位置指数坐标
第i个光源区 与第i个光源区中心的距离 立体角 wi
观测方向
观测几何示意图
位置指数表
单灯：可简化为T=0
灯具如何与UGR发生关系？
源自文库
UGR Table
通过配光测试设备，可以得到 “参照UGR照射评估表” 右图是雷士实验室通过光分布测试仪得到的UGR 照射评估，报告首页给出了灯具眩光值
两个表，横向和纵向（灯具具有对称配光只需一个表）
什么是Uncorrected UGR Table？ (未修正UGR表）
遮光角和截光角
图1 遮光角示意图 遮光角：光源最边缘一点与灯具开口边缘的连线 与水平线之间的夹角
截光角：遮光角的余角
图2 建筑照明设计标准关于遮光角的限制
深藏防眩
灯具如何与UGR发生关系？
灯具发出的光线全部控制在>30°的遮光角之内，就可以说这个灯具是防眩的 特点：做法简单粗暴，非常影响光效
反光杯能提高光效，但二次反射易造成反射眩光，同样没达到防眩光的目的 加防眩圈
