顶驱操作手册
顶部驱动钻井系统使用手册
第十四章顶部驱动钻井系统第一节顶部驱动钻井装置基本结构和技术参数一、TDS-11SA顶部驱动钻井系统一）、基本结构TDS-11SA顶部驱动钻井装置主要包括下列主要总成及部件。
①水龙头—钻井电机总成；②电机冷却系统；③滑动架和导轨；④管子处理器⑤液压控制系统；⑥平衡系统；⑦动力系统和控制系统。
1、水龙头－交流钻井电机总成水龙头--钻井电机总成是顶部驱动装置的主体部件，主要由以下部件组成：①钻井电机和制动器②齿轮传动箱（变速箱）③整体式水龙头1）、钻井电机和制动器TDS-11SA有两台400马力的交流钻井电机，对称垂直安装在箱体上的两边，为TDS-11SA提供动力。
每一个电机有一个双端输出轴，输出轴下端安装驱动小齿轮，输出轴上端安装盘式刹车轮毂。
交流钻井电机是开放式结构，意为着冷却风可以通过电机内部。
它是专门为顶部驱动所设计的，电机内部有温度传感器、风道、轴承和安装斜齿轮和刹车轮毂的锥度输出轴。
每个电机顶部安装有一个液压盘式刹车，通过盘式刹车外盖可以很容易检查和维护盘刹。
在定向作业中，盘式刹车还可以辅助钻柱定向。
制动器由司钻控制台遥控控制。
2）、传动箱和水龙头总成齿轮传动箱总成把由交流电机产生的动能传递到钻杆。
传动箱和水龙头总成内部是一个单级双减速齿轮系统，从电机到主轴的减速比为10.5:1。
传动箱和水龙头总成的箱体为传动齿轮和轴承提供了一个密封的润滑油池。
轴承和齿轮由一个安装在箱体上的油泵强制润滑。
一个低速液压马达驱动油泵，过滤后的润滑油通过主支撑轴承、扶正轴承、小齿轮和复合齿轮轴承及齿轮的齿面连续循环。
油热交换是空冷式，传动箱上安装有油位指示器可监视油面高度。
不锈钢制成的提环固定安装在钻机大钩上。
提环与箱体之间的装配由铜套接合，可以使用黄油润滑。
3）、整体式水龙头总成整体式水龙头的功能是整个钻井装置功能的集合。
水龙头主止推轴承位于大齿圈上方的变速箱内部，上部台阶做于主止推轴承上以支撑钻柱负荷。
主轴和鹅颈管之间有一个标准冲管盘根总成，这样就可以使钻柱旋转。

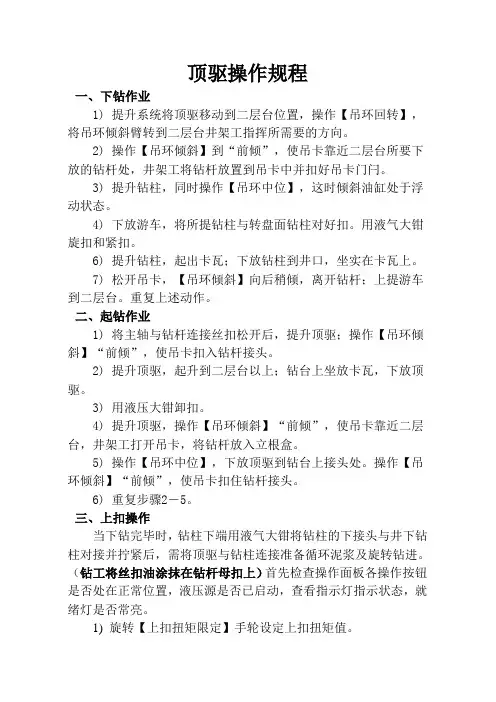

顶驱操作程序
顶驱操作规程一、下钻作业1) 提升系统将顶驱移动到二层台位置，操作【吊环回转】，将吊环倾斜臂转到二层台井架工指挥所需要的方向。
2) 操作【吊环倾斜】到“前倾”，使吊卡靠近二层台所要下放的钻杆处，井架工将钻杆放置到吊卡中并扣好吊卡门闩。
3) 提升钻柱，同时操作【吊环中位】，这时倾斜油缸处于浮动状态。
4) 下放游车，将所提钻柱与转盘面钻柱对好扣。
用液气大钳旋扣和紧扣。
6) 提升钻柱，起出卡瓦；下放钻柱到井口，坐实在卡瓦上。
7) 松开吊卡，【吊环倾斜】向后稍倾，离开钻杆；上提游车到二层台。
重复上述动作。
二、起钻作业1) 将主轴与钻杆连接丝扣松开后，提升顶驱；操作【吊环倾斜】“前倾”，使吊卡扣入钻杆接头。
2) 提升顶驱，起升到二层台以上；钻台上坐放卡瓦，下放顶驱。
3) 用液压大钳卸扣。
4) 提升顶驱，操作【吊环倾斜】“前倾”，使吊卡靠近二层台，井架工打开吊卡，将钻杆放入立根盒。
5) 操作【吊环中位】，下放顶驱到钻台上接头处。
操作【吊环倾斜】“前倾”，使吊卡扣住钻杆接头。
6) 重复步骤2－5。
三、上扣操作当下钻完毕时，钻柱下端用液气大钳将钻柱的下接头与井下钻柱对接并拧紧后，需将顶驱与钻柱连接准备循环泥浆及旋转钻进。
（钻工将丝扣油涂抹在钻杆母扣上）首先检查操作面板各操作按钮是否处在正常位置，液压源是否已启动，查看指示灯指示状态，就绪灯是否常亮。
1) 旋转【上扣扭矩限定】手轮设定上扣扭矩值。
2) 【旋转方向】开关扳到“正向”位置，【操作选择】开关扳到“旋扣”位置。
此时系统切换到正向旋扣工作方式，系统以固定转速和固定转矩正向旋扣。
3) 当系统保持5kNm输出时，正转方向不动，【操作选择】开关扳到“扭矩”位置时，系统将按照上扣扭矩限定值自动完成上扣工作。
四、卸扣操作1) 确认液压泵运行正常。
通讯正常时，司钻操作台“液压泵运行”指示灯常亮。
2) 操作【回转头锁紧】开关到“锁紧”位置，进行锁紧操作，“回转头锁紧”指示灯亮则表示锁紧操作完成。
北石厂顶驱DQ70BSD顶部驱动操作手册
顶部驱动钻井装置操作手册型号： DQ70BSC出厂编号： 05012北京石油机械厂2005年03月顶部驱动钻井装置操作手册型号： DQ70BSC出厂编号： 05012本手册包含技术和专利信息，未经许可，不得用于制造目的。
未经许可或授权，任何单位和个人不得翻印和复制本资料。
此处盖章为原版文件前言本产品由北京石油机械厂和中国石油勘探开发研究院石油机械研究所联合设计制造，产品的设计、制造和服务依据以下质量保证体系：GB/T19001:2000 idt ISO9001:2000《质量管理体系》SPECQ1《石油与天然气工业质量纲要规范》API本手册包含与本产品操作有关的技术信息，关于本产品的其他技术性说明分别查阅有关随机文件，或向厂家咨询。
本手册所提及的顶驱装置产品及其结构、原理和应用，均指顾客从我厂订购的新顶部驱动钻井装置。
顾客从我厂订购的顶部驱动装置产品经使用和维修后，其可靠性和性能参数可能会有变化，变化的程度取决于是否正常合理地使用，以及维修的质量水平。
本手册的某些内容可能不适用某些特殊应用，操作人员应当对产品的选择和使用以及使用中出现的问题作出正确的判断。
由于顶部驱动装置产品的不断改进，本手册个别内容可能与实际不一致。
这些内容不会影响顾客对产品结构和性能的理解，也不会影响顾客的使用。
由于顶部驱动装置产品根据顾客的使用工况和特殊要求而进行个性化设计，故针对本产品的技术文件可能不适用于同型号的其他产品，在使用技术文件时应当核对产品型号和编号。
对于随机文件中没有涉及的内容，以及安装、使用和维护中的其他问题，如果需要，欢迎您通过下列方式与我们联系：BPM 北京石油机械厂地址: 北京市海淀区志新路41号邮编: 100083电话: （010）62097490（010）62097828传真: （010）62097613zhaojing@vip.E-mail: Bpm.目次1安全须知 (1)2安全操作提示 (2)2.1电气安全操作提示 (2)2.2液压安全操作提示 (3)2.3井控安全操作提示 (3)3主要技术参数 (4)3.1基本参数 (4)3.2钻井参数 (4)3.3电动机参数 (5)3.4冷却风机 (5)3.5液压盘式刹车 (5)3.6电气控制系统 (5)3.7减速箱 (5)3.8管子处理装置 (6)3.9液压控制系统 (6)4结构与工作原理 (7)4.1动力水龙头 (8)4.1.1主电机与风冷电机 (9)4.1.2刹车装置 (10)4.1.3减速箱 (11)4.1.4冲管总成 (12)4.1.5提环 (13)4.1.6鹅颈管 (13)4.2管子处理装置 (14)4.2.1回转头 (15)4.2.2内防喷器 (15)4.2.3遥控内防喷器控制机构 (17)4.2.4倾斜机构 (18)4.2.5背钳 (18)4.2.6钻柱丝扣防松机构 (19)4.3导轨与滑动小车 (20)4.4电气传动与控制系统 (20)4.4.1电气系统的组成 (21)4.4.1.1电控房内的驱动系统与PLC (22)4.4.1.2电控房外的控制站 (22)4.4.1.3主电缆与控制电缆 (25)4.5液压传动与控制系统 (25)4.5.1液压源 (26)4.5.2控制阀组 (26)4.5.3管路系统 (30)5操作程序 (31)5.1启动前的检查 (31)5.2电气系统的启停 (31)5.2.1启动系统 (31)5.2.2停止系统 (32)5.3液压系统的启停 (32)5.4主电机加热器 (33)5.5电机冷却风机 (33)5.6司钻操作台 (33)5.6.1钻井模式 (33)5.6.2钻井模式下的反转操作 (34)5.6.3刹车控制 (35)5.6.4旋扣模式 (36)5.6.5上/卸扣操作 (36)5.6.6背钳操作 (37)5.6.7回转头锁紧操作 (38)5.6.8吊环操作 (38)5.6.9井控和IBOP操作 (39)5.6.10急停操作 (39)5.6.11“故障/报警” (39)5.7特殊操作 (40)5.7.1编码器切换 (40)5.7.2应急操作 (40)6钻井作业操作步骤 (42)6.1起下钻作业 (42)6.1.1下钻作业 (42)6.1.2起钻作业 (42)6.2上扣操作 (43)6.3卸扣操作 (44)6.4钻进工况 (44)6.5接单根钻进 (45)6.6接立根钻进 (45)6.7倒划眼作业 (46)6.8井控操作 (46)6.9下套管作业 (47)6.10震击操作 (47)7检查 (49)7.1目视检查 (49)7.1.1顶驱本体检查 (49)7.1.2液压系统检查 (49)7.1.3电气系统检查 (50)7.1.4导轨与滑车检查 (50)7.1.5拆装检查 (50)7.1.6探伤检查 (51)7.2磨损极限 (51)附一、DQ70BSC顶驱井场布置 (52)附二、DQ70BSC本体运移示意图 (54)附三、DQ70BSC本体结构示意图 (55)附四、DQ70BSC本体俯视图 (56)1安全须知顶部驱动装置的使用，应当由具有相应资格和经验的人员进行。
(完整版)顶驱操作规程1
顶驱操作规程一、接立柱钻进接立柱钻进是TDS—11SA系统常用的钻进模式.接立柱钻进程序如下：1、钻完井中立柱，立柱停止旋转（此时背钳在前面)。
2、提起钻柱。
3、坐放卡瓦,使接头处离钻台4 英尺高.4、吊环倾斜打到浮动位。
5、钻井电机开关从正转换到反转.6、停止泥浆循环。
（看泥浆压力表）7、关闭上内防喷器。
(看IBOP灯)8、制动开关设置为开（OFF) 。
9、使用钻井电机，旋出连接扣同时用绞车起升TDS—11SA，或者安装平衡系统，则使用立柱上跳.当钻杆卸扣时，立柆上跳提升顶驱脱离大钩。
10、管子处理器背钳夹紧钻杆。
(夹紧得时候IBOP灯闪一下）11、TDS-11SA模式设置打到扭矩（TORQUE），冲扣。
12、松开扭矩开关（TORQUE)到SPIN位。
13、当接头断开时,TDS—11SA模式返回到钻进（DRILL）。
14、停止立柱上跳工作。
15、后倾吊环倾斜，顶驱保护接头抹丝扣油。
16、提升顶驱离开井口，并把吊环倾斜打到浮动位置。
17、旋转头到合适位置。
起升顶驱到管牌架位置，并倾斜吊环/吊卡到井架工位置。
18、在钻杆接头上涂丝扣油。
19、把立柱扣入吊卡.20、吊环倾斜浮动.21、提升使立柱离开放置区。
22、清洗立柱接头.23、启动钻井电机的开关从反转到正转。
24、启动顶驱开关到对扣（SPIN）模式.25、，使立柱与钻台上的钻杆接头连接。
26、缓慢下放大约2英尺，使顶驱与立柱上部接头对扣连接。
27、用B型大钳夹紧钻杆母接头。
28、缓慢下放接头到轴肩处。
29、启动扭矩（TORQUE)模式，保持大约10秒钟。
上扣扭矩必须预先设置。
观察整个上扣中扭矩表中的读数.30、启动钻进（DRILL）模式。
31、打开B型大钳。
32、打开内防喷器。
33、启动泥浆泵。
34、提升取出卡瓦.35、钻进。
二、接单根钻进通常有两种情况需要采用接单根钻进，一种是新井钻井，井架上没有接好的单根。
另外一种是每30英尺必须进行测斜.吊环倾斜装置将吊卡推倒小鼠洞上方提起单根，这样可保证接单根的安全；提高接单根钻进的速度。
DQ50LHTY1简明操作手册汇编
DQ-50LHTY1交流变频顶部驱动钻井装置简明操作使用手册盘锦辽河油田天意石油装备有限公司手册说明使用DQ-50LHTY1交流变频顶部驱动钻井装置(简称顶驱)是集机、电、液于一体的特殊钻井设备，其结构复杂。
由于顶驱的特殊性，一旦出现故障，必将影响钻机的正常作业，甚至停工。
为了保证顶驱的正常工作和使用，避免误操作或使用不当造成设备扣坏，特制订本手册。
本手册适用于顶驱现场作业人员、现场服务人员阅读。
七、故障排除目录一、顶驱的各部名称二、各保养点及保养周期三、主要技术参数四、安装与拆卸五、顶驱的简单操作六、顶驱的注意事项一、 顶驱的各部件名称风机、盘刹 平衡油缸 提环 主蓄能器 主电机出风口 冲管总成 减速箱 液压油泵 回转体 主轴 接线箱 油箱 IBOP 蓄能器 小车 鹅劲管 吊环 回转马达 液压主阀体 电缆接线头 IBOP 油缸 上IBOP 高压过滤器单导轨IBOP 滑套 防松法兰吊卡背钳总成 保护短节 下IBOP 倾斜油缸二、 保养点分布日常保养内容小车 /周IBOP /天回转体 /周 冲管 /天 滑套 /天小车 /周主电机 /年 小车保养点 齿轮 /周主电机 /年 内套 /周 背钳 /天吊卡 /天主轴上盖 /周✧年度维修保养项目3 年——设备检修5 年——设备大修8 年——设备报废✧无损探伤每年(或运转3000小时)应对顶驱上的重要承载部件进行一次无损探伤.无损探伤包括：肉眼检查、着色检测、磁粉探伤、超声波探伤、X-射线探伤等对金相组织的无损探伤。
✧目视检测利用游标卡尺对吊环吊耳的磨损情况进行测量,以确定其承载能力,吊环的承载能力应取最小值.✧磁粉探伤每年(或运转3000小时),建议用户对所有承载件的外露表面进行无损探伤,以检查可能存在的疲劳或裂缝。
如有可疑应进行更换。
五年以后(或运转15000小时),推荐用户应对全部承载部件进行探伤。
以检查可能存在的疲劳或裂缝。
如有可疑应进行更换。
主要承载部件如下：◇主轴◇提环◇承载环◇上、下内防喷器◇回转头◇动力水龙头◇吊环◇吊卡程序参照如下标准：ASTM A-275 锻钢磁粉探伤标准ASTM E-709 磁粉探伤标准推荐✧超声波探伤除对上述部件进行磁粉探伤外，还应进行超声婆探伤，以检测部件内部组织情况。
CARIG 1050E顶驱操作、维护保养规程
CARIG 1050E顶驱操作、维护保养规程一、CARIG 1050E顶驱操作规程（一）钻井：正常钻井时，同样使用转速、钻压等钻井参数。
1.准备工作（1）启动顶驱系统，即打开顶驱锁定开关，顶驱自检。
（2）将顶驱状态开关置于正常打钻档。
（3）旋转钻井扭矩设定阀，调整合适的钻井扭矩值，显示于钻井扭矩限定显示表上。
（4）将下防喷器开关置于开启档或自动档。
（5）开始钻进。
2.钻进（1）在所有准备工作做好后，顶驱处于正常状态下。
（2）将速度旋钮旋转到零处，再将转速档置于低速档。
（3）调节扭矩旋钮，使用适当的钻井扭矩（顶驱的输出扭矩）。
（4）将顶驱操作手柄置于中央（正钻）。
（5）启动泥浆泵，下放顶驱，选用正常的钻井参数。
（6）调节速度旋钮，采用合适的转速进行正常钻井。
（7）钻井过程中，当顶驱快下降到钻台平面时，将管子处理器旋转适当角度，以便充分钻完目前的钻具。
（8）停止钻井，提起顶驱，将速度调节旋钮旋至最小，且采用低速将顶驱状态开关置于关闭档，其余操作如普通转盘钻机。
注：（1）钻井过程中，可按照实际情况进行速度调节。
A.直接调节速度旋钮。
B.将速度旋钮旋到零处再调转速档（高、中、低）。
（2）钻井中随时注意各指示灯工作状态及扭矩、转速等的变化情况，如有异常应立即检查其原因，及时处理。
（3）井下蹩钻严重停机时，应把电动机制动开关置于开启档，以防钻具倒扣脱落。
（二）接钻杆（单根、立根、双根）：（1）停止钻井后将操作手柄置于扭矩档，再旋转上扣扭矩设定阀，设定合适的扭矩（如使用增扭器则必须设定比预计扭矩少24000ｆｔ－1ｂ）。
（2）提起顶驱关泥浆泵，关下防喷器，同时开启液压泵1号或2号。
（3）下放夹具且关闭夹具，以咬紧钻具接头。
（4）将增扭器开关置于卸扣，将操作开关置于反向扭矩档，松开钻具接头后，将增扭器开关置于关闭，将操作开关置于反向旋转，旋出管子。
（5）打开背钳夹具，松开钻具接头。
（6）选择以下方案A、B、C之一连接钻杆。
景洪顶驱操作方法
景洪顶驱操作方法
景洪顶驱是指在景洪市区范围内驱赶、驯服、驾驭或掌控景洪市区街头巷尾的景洪顶车。
一般来说，景洪顶驱的操作方法如下：
1. 上车准备：首先，需要找到一辆景洪顶车，并向司机确认目的地和车费。
然后，上车后要系好安全带，并将行李等物品放置在合适的位置上。
2. 指示目的地：在上车后，如果你有特定的目的地，可以告诉司机你要去的地方，司机会根据你的需求选择最佳路线进行驾驶。
3. 支付车费：景洪顶车的车费一般是按照里程或时间计算的。
通常情况下，乘客可以根据自己的意愿与司机议价，然后根据达成的协议支付车费。
一般而言，车费是在到达目的地后支付的。
4. 乘车过程中的注意事项：乘坐景洪顶车时，需要注意一些基本的安全事项。
例如，在车内要系好安全带，不可以随意开窗或乱扔物品，行车过程中要随时留意路况等。
总的来说，景洪顶驱的操作方法并不复杂，乘客只需要按照基本的乘车规则和注意事项执行即可。
40液压顶驱操作手册
DQ40YA-JH型250T液压顶驱（VER：A/0）操作手册大庆景宏石油设备制造有限公司二○一○年七月目录第一章安全操作规程1、安全操作提示2、操作者安全操作须知第二章DQ40YA-JH液压顶驱装置简介1、液压顶驱简介2、液压顶驱的组成3、液压顶驱的工作原理第三章操作面板介绍1、司钻台面板介绍2、PLC综合柜面板介绍3、触摸屏第四章主液压系统操作1、基本操作步骤2、启动前的检查3、启动主液压系统程序4、停止主液压系统程序第五章辅助液压系统操作1、辅助泵操作2、冲洗泵操作3、散热器风机操作第六章钻井操作第七章上卸扣操作第八章接单根钻进第九章接立柱钻进第十章倒滑眼作业第十一章起下钻作业第十二章井控操作第十三章震击操作第十四章司钻台初始位置第十五章PLC综合控制柜初始位置第一章安全操作规程一、安全操作提示提示：对人身和设备安全有关事项的提示。
注意：对可能导致人身或者设备伤害的提示。
警告：对极易导致人身或者设备伤害的提示。
1、顶部驱动钻井装置的使用，应当由具有相应资格和经验的人员进行操作，在操作前应当仔细阅读本手册以及相关技术手册。
2、工作人员以及接近设备的其他人员，应当接受钻井操作和钻井安全知识的专门培训。
3.工作过程中应佩戴手套、服装等适当的防护用品。
4.本手册中，文字加【】符号的，表示其为电控系统的操作元件，例如按钮、开关等。
非专业人员或未经过专业培训人员，不得进行顶驱装置电气系统的安装、调试、操作和维护，否则可能导致人身伤害或者设备事故。
5.在系统工作时，不得对设备进行维护和修理。
二、操作者安全操作须知1、电气系统操作提示（1）应当仔细阅读《电气部分》和《电气图册》，熟悉电气线路图。
（2）在确认各项工作完成之前，应悬挂“工作状态、禁止合闸”的标志。
（3）应当使用专用工具与劳动防护用品。
（4）不准带电维修或拆除任何电气元件，不准带电拔插各电缆插头。
（5）在拆卸电气连接之前，必须对电线（电缆）和接线端子做出标识，以确保能正确地重新连接。
顶驱操作指导
1.1.1操作检查在PTD正在用于其它操作，钻井主轴没有旋转时，要进行操作检查。
典型的操作：起下钻下套管布线/泥浆录井要进行下列检查：-观察液压管线，无液压泄漏。
-在报警盘上，没有PTD报警信号。
-按照试车程序中的说明，所有的灯都要发光并关掉。
-当升起或降低井架时，不能将任何液压软管或者管道卡住。
-PTD 及关联设备上的任何部件都不能松动。
-PTD附近不能有任何人停留，否则会造成人员伤害。
1.1.2运行检查顶驱在进行钻井作业期间，在主轴旋转或者接一个新立柱时，要进行如下检查：-检查冲管，不能有泄漏。
-任何液压管线都不能出现泄漏。
-根据试车程序中的说明，所有的仪表及灯都要工作。
-检查泥浆软管线接头，不能存在任何泄漏。
-在进行卸口/上扣时，当使用内防喷器时，要进行检查，不能存在泄漏。
-在吊卡/吊环停留在钻井位置后，不能慢慢向下移动。
-检查顶驱上的部件，不能有松动。
-在马达旋转时，要进行检查，不能存在任何不正常的噪音。
-不能存在任何管道与其它设备或结构部件相互干扰的情况。
-在报警盘上不能有任何的报警启动。
-顶驱附近不能有人员停留，否则易于造成人员伤害。
1.1.3紧急操作指导当操作盘上的紧急停止按钮启动时，就会发出一个信号，使顶驱马达及其辅助设备停止工作。
还将使HPU（液压泵）及所有的顶驱控制系统停止工作，PLC 将复位。
注意：当启动紧急停止后，I.B.O.P就不能从操作台控制，I.B.O.P的操作要在本体上手动进行。
紧急停止后，要进行以下工作：1．查清紧急停止的原因。
2．将速度手轮设置为零。
3．将扭矩手轮电位器设置为零。
4．将旋转方向选择开关设置为零（中档）。
5．检查紧急停止按钮是否解除启动。
6．根据5.2.1中所属的步骤，启动顶驱。
1.1.4接立柱1．钻进到底，停止顶驱主轴转动，停止泥浆泵，坐卡瓦2．用备钳断开泥浆保护接头/短接与钻杆之间的连接，并旋转出来。
3．把PTD提升到二层台。
4．通过启动吊环倾斜“提钻”功能，将吊卡朝着猴台的方向摆动。
顶驱操作规程
顶驱操作规程一、上扣操作1．手轮回零。
2．回转头锁紧开关打到“锁紧”位置（指示灯亮，表示锁紧完成。
）注意：回转头锁紧时，回转头会作小幅度旋转，小心不要伤人或碰坏设备。
3．旋转方向开关打到“正向”旋转。
4．操作选择开关选择“旋扣”模式。
5．扭矩到5knm时，降速停车，旋扣完成。
6．操作选择开关打到“扭矩”工作方式，左手同时按下备钳按钮。
7．备钳首先夹紧，延时后系统以给定的上扣扭矩正向旋转，到达设定扭矩后，系统停止运行，上扣完成。
8．操作选择开关打到“钻井”模式，回转头锁紧开关打到“松开”。
二、卸扣操作1．手轮回零。
2．回转头锁紧开关打到“锁紧”位置。
3．旋转方向开关扳到“反转”。
4．左手按下备钳按钮、右手旋转操作选择开关到“扭矩”位置。
5．首先备钳夹紧，延时后系统将以最大不超过75 Knm的扭矩卸扣，当系统转速高于设定转速时，装置自动停车。
6．松开双手，备钳松开，操作选择开关回到旋扣，延时后开始旋扣。
三、井控按钮发生井喷等紧急情况下，按下井控开关后，系统自动动作如下：1．启动液压泵（不管之前状态）。
2．停止泥浆泵（如果给出干接点信号才起作用）。
3．停止驱动装置（快速停车）4．关闭IBOP。
注意：按井控开关之前，必须停泥浆泵，否则会憋泵。
四、堵转后操作当井下负载扭矩大于钻井扭矩时，会发生堵转现象，请用以下方法来释放反扭矩：1．速度手轮和刹车开关不动，保证主电机持续输出扭矩。
2．缓慢减小钻井扭矩设定旋钮的设定值，使主电机输出扭矩缓慢减小，钻具缓慢反转，直到扭矩给定值为零，钻具反转速度降为零。
3．松开杀把，提起钻具。
注意：操作中必须严格控制钻具反转速度，防止发生事故。
五、上提下放顶驱及进行其他操作时，注意不要挂到电缆，不要让钢丝绳磨电缆，防止电缆损坏后顶驱不能正常运转。
VACRO顶驱最新中文版手册
V V R R O O C C O O T T D D S S --1111S S A A 顶顶驱驱简明作业手册Compendious Operation Manual中油长城钻井有限责任公司顶驱事业部Greatwall Drilling Company .Ltd CNPC Top Drive Department关于本手册VARCO TDS-11SA顶驱是集机、电、液于一体的特殊钻井设备，结构复杂，井场无替代品，一旦出现故障，势必影响钻机的作业，甚至停工。
为了保证其正常工作，避免误操作或使用不当导致设备故障和损坏，特制定此手册。
本手册适用于项目管理人员、现场作业指导人员、现场操作人员阅读和执行。
本手册是关于VARCO TDS-11SA顶驱的一系列主要操作和不允许操作项目的提示性说明，详细内容请查阅生产商提供的服务手册及相关技术资料。
如有疑问，请咨询现场顶驱工程师。
使用本手册时，请注意手册内下列术语的含义：注意——需要操作者注意的事项重要提示——如违反此提示，可能导致设备发生故障本手册解释权归长城钻井有限责任公司顶驱事业部目录1.顶驱钻井的特点……………………………………………….. 2．顶驱与钻机的配套要求………………………………………..3.顶驱的主要参数…………………………………………………4.顶驱作业人员安全守则…..………………………………... 5．顶驱安装注意事项………………………………………………. 6．正常作业和操作钻进……………………………………………………………….定向钻进……..……………………………………………..接头上、卸扣…………………………………………………..起下钻………………………………………………………..7.顶驱维护、保养与检测……………………………………..8 特殊作业…………………………………………………………处理卡钻事故…………………………………………………下套管…………………………………………………………注水泥………………………………………………………..倒大绳………………………………………………………….8.顶驱长期贮存与起用……………………………………....10．使用顶驱时必须避免的操作………………………………….顶驱钻井特点和转盘、方钻杆旋转钻井相比，顶驱钻井具有下述主要特点：1．系统可直接以立根（27米）钻进，减少了三分之二的钻柱连接时间。
varco顶驱中文手册(完整资料).doc
【最新整理，下载后即可编辑】V V A A R R C C O O T T D D S S--1111S S A A顶顶驱驱简简明明操操作作手手册册中油长城钻井有限责任公司顶驱事业部关于本手册VARCO TDS-11SA顶驱是集机、电、液于一体的特殊钻井设备，结构复杂，井场无替代品。
一旦出现故障，必将影响钻机的作业，甚至停工。
为了保证其正常工作和使用，避免误操作或使用不当造成设备损坏。
特制订本手册。
本手册适用于项目管理人员、现场作业指导人员、现场操作使用人员阅读和执行。
本手册是关于VARCO TDS-11SA顶驱的一系列主要操作和不允许操作项目的提示性说明，详细说明请查阅VARCO 公司提供的英文版说明书。
如有疑问，请咨询现场顶驱工程师。
使用本手册时，请注意手册内以下术语的含义：注意：属于一般性操作提示。
忽视该“注意”，可能造成顶驱功能使用不正确。
重要提示：属于不允许违反性操作提示。
忽视该“重要提示”，则有可能造成设备损坏或人员伤害。
本手册解释权归中油长城钻井有限责任公司顶驱事业部目录1. 顶驱与钻机的配套要求 (1)2. 顶驱的主要参数 (2)3. 顶驱安装注意事项 (3)4. 正常作业和操作用立柱、单根钻进 (4)接、卸钻具………………………………………………………………10起下钻……………………………………….………………………10 5. 特殊作业处理卡钻事故………………………………………………………………12下套管 (14)注水泥……………………………………………………………… (15)倒大绳 (15)6. 使用顶驱时必须避免的操作 (17)顶驱与钻机配套的要求1.钻机需给顶驱提供三相交流电源接口，电压：600VAC±5%，频率：50H Z /60H Z 。
2.在钻井队的配电房内部安装向顶驱单独供电的空气断路器（钻井队配备），空气断路器额定电流等级为1000A 。
3.钻机在天车底面安装悬挂顶驱导轨的吊耳（VARCO 顶驱自带或钻机配套时自制），吊耳销孔中心与井口中心的横向距离为30英寸。
顶驱操作
[
技能训练
2、接卸井底钻具组合 吊环倾斜装置可大大减轻接卸井底
钻具组合的困难。打开液压定位机构即 可旋转立根，也可使用前描述的旋转式 钻铤提升短节。可以通过旋转顶驱的管 子处理机构来带动吊卡和钻铤立根旋转 上扣，从而达到用顶部驱动钻机装置装 卸井底钻具组合的目的。
顶驱操作
主要内容
1
学习标准
2
技能训练
学习标准
➢ 熟悉顶驱操作规程，能够进行顶驱的起下钻、 接单根及井控等操作。
[
技能训练
➢ 钻进
➢ 起下钻操作 ➢ 倒划眼操作 ➢ 井控操作程序 ➢ 下套管及接卸井底钻具组合
[
技能训练
一、钻进 1.接立根钻进 （1）接立根的概念
接立根钻进是顶部驱动钻井装置普用 的钻进方式。采用立根钻进方法很多。钻 从式井的轨道钻机和可带立根运移的机， 钻杆立根可立在井架上不动，留待下一井 接立根钻进使用。
[
⑨上提顶驱及游车，提出转盘中的卡 瓦，开始循环恢复钻进。
[
技能训练
二、起下钻操作 起下钻仍采用常规方法，吊卡倾斜
机构可以提高井架工扣吊卡能力，从而 减少起下钻时间。
管子处理机构的旋转锁定机构可以 使吊卡的开口方向锁定于任意方向，方 便了井架工的开、扣吊卡。
在起下钻过程中，如果遇到缩径或 键槽卡钻，顶驱可以在井架的任意位置 接上钻杆柱，循环旋转活动钻具，从而 达到解卡的目的。
通常在两种情况需要接单根钻进。 新开钻井，井架中没有接好的立 根； 利用井下马达造斜时，每钻一个单 根都需要造斜。
[
技能训练
顶驱操作规程
顶驱操作规程1.1.电气控制系统启停1.1.1.启动前的检查启动电气系统前，应当进行以下检查：①检查确认机械和液压系统准备就绪。
②检查电气系统电气柜和司钻操作台的操作元件和仪表，使其处于初始状态（见电气手册附录一）。
③按下【复位/静音】按钮3秒钟，测试司钻操作台所有指示灯。
1.1.2.上电程序确认所有电源开关（进线柜主空开除外）均已上电，电源正常。
1.1.3.启动系统将PLC/MCC柜面板上的【系统总起】开关扳到“开”位置，“总起准备好”指示灯闪烁，整流器开始启动，延时后对应的进线柜主空开合闸。
600V主电源通入整流器，逆变器进入“OFF1”禁止状态（008），顶驱装置进入就绪状态。
“总起准备好”指示灯和司钻操作台“就绪”指示灯长亮。
来自司钻台的使能信号将使逆变器启动。
系统处于其他状态时，【系统总起】操作无效。
在顶驱处于运行状态时，操作【系统总起】开关会造成故障停机。
1.1.4.停止系统停止系统的程序如下：①将司钻操作台钻井【转速设定】手轮回零，【旋转方向】开关扳到“停止”位，司钻台使能信号去掉后，逆变器停止工作，顶驱装置停止运行。
②将电气柜【系统总起】开关扳到“关”位置，系统给整流器停机信号，然后延时断开主空开，系统停机。
1.2.液压系统启停1.2.1.本地启停液压系统在液压源（本地）启动液压系统的程序如下：①将液压源【泵选择】开关指向“A”或“B”，选择A泵或B泵。
②当液压源“控制电源”指示灯亮时，操作【液压泵】开关到“启动”位置，所选择的液压泵将启动，相对应的运行指示灯亮。
在液压源（本地）停止液压系统的程序如下：①将液压源的【液压泵】开关扳到“停止”位置，液压泵停止运转，泵运行指示灯熄灭。
液压源在本地启动权限高于司钻台远程控制。
在本地启动时，司钻台“液压源”开关不能控制液压源。
1.2.2.司钻台启停液压系统液压泵站的启/停为异地控制方式，操作液压源【泵启动】开关到“自动”位置，司钻台【液压源】开关到“运行”或“停止”位置，可以远程启动和停止所选择液压泵。
北石顶驱操作手册5
2 操作程序
顶部驱动装置的使用，应当由具有相应资格和经验的并接受过培训的人员进行操作。 在操作前应当仔细阅读本手册以及相关技术文件。
2.1 启动前的检查
上述人员以及接近系统设备的其他人员，应当接受钻井操作和钻井安全知识的培 训，使用手套、服装等适当的防护用品。
如顶驱初次安装、井位变换或长期停机，请参考《顶驱安装调试手册》进行设备 调试。
开始进行反转操作之前，应当正确启动系统，并使系统处于如下状态：
位置
按钮或开关
状态
司钻操作台
【刹车】
“自动”
司钻操作台
【液压源】
“运行”
司钻操作台【回转头锁紧】源自“松开”司钻操作台
【吊环回转】
中间位置
司钻操作台
【吊环倾斜】
中间位置
司钻操作台
【IBOP】
“开”
司钻操作台
【辅助操作】
“关”
司钻操作台
【风机】
2.2 电气系统的启停
2.2.1 启动系统
启动电气系统前，应当确认机械部分和液压系统已经准备就绪，仔细检查电气系统， 检查项目包括：
1) 检查确认机械和液压系统准备就绪。 2) 检查电气系统控制柜和司钻操作台的操作元件和仪表，使其处于初始状态。
（见《电气手册》附录一） 3) 按下【复位/静音】按钮 3 秒钟，测试司钻操作台所有指示灯。 将 PLC/MCC 柜面板上的【系统总起】开关扳到“开”位置，驱动系统进入就绪状 态，“总起准备好”指示灯闪烁，整流器开始运行。延时后对应的整流柜主空开闭合， 600V 主电源通入整流器，司钻台给出使能信号后，逆变器启动，顶驱装置进入就绪状 态。 系统就绪之后，“总起准备好”指示灯和司钻操作台“就绪”指示灯常亮。来自司 钻台的启动信号将使逆变器启动。
在各种钻井工况下的顶驱操作
在各种钻井工况下的顶驱操作在各种钻井工况下的顶驱操作一、立柱钻井在立柱已接好的情况下，可以开始立柱钻井接立柱1、给顶驱保护短接上丝扣油，给立柱上丝扣油，利用大钩将顶驱升至二层台2、启动液压泵，启动回转头，让倾斜臂前面正对猴台，松开回转头开关3、倾斜臂前倾至猴台附近，在架子工的配合下，将立柱装入吊卡内，并锁死吊卡4、倾斜臂打一下浮动，顶驱缓慢上提，架子工慢放兜绳至钻柱脱离地面，同时内外钳工的配合整个过程，缓慢将立柱下部送至井口，最终提升立柱至下部比井口钻柱略高即可。
上扣5、缓慢下放大钩，让立柱的下部（公扣端），进入井口钻柱的上部（母扣端），同时让立柱的上部（母扣端）进入顶驱的喇叭口，并与顶驱的下保护短接相接。
6、主电机控制方式,打到上卸扣方式，电机方向，打到正转，选择旋扣模式，此时电机开始以限定的速度和扭矩开始旋扣，如发现电机蹩钻或钻柱与电机一起旋转，则表明旋扣结束，停止旋扣模式。
7、立柱上部的加扭，用上扣力矩手轮给定上扣扭矩，上扣的扭8、钻井9、10、11、12、卸扣13、矩由司钻根据现场工况来限定，但上限为27KN，背钳打到夹紧位，1－2秒后，打开加扭开关，此时观察扭矩表，如达到限定值，则表明加扭结束，此时要将加扭开关打到停位，上扣力矩手轮回零，电机控制方式打到停位，钻井方向打开停位。
立柱下部用液压大钳来完成加扭，完成后将卡瓦去掉。
将控制方式打到调试档，打开IBOP，控制方式打回到正常档，如IBOP并没有关闭，此步骤可跳过。
（正常情况下IBOP一直处于打开状态，不允许关闭）关闭液压泵，循环泥浆。
电机控制方式打到钻井位，方向选择正转，先用钻井力矩手轮给定钻井力矩，再用钻井速度手轮给定钻井速度，主电机开始旋转，开始钻进。
在速度给定时不要过快，不可先给速度后给扭矩，否则会造成系统故障。
在立柱钻至钻台面时，可由内外钳工松开吊卡，同时启动液压泵，倾斜臂后倾，关闭液压泵。
立柱钻井结束后，将速度手轮回零，钻井力矩手轮回零。
液压顶驱操作手册
DQ40YA-JH型250T液压顶驱（VER：A/0）操作手册大庆景宏石油设备制造有限公司二○一○年七月目录第一章安全操作规程1、安全操作提示2、操作者安全操作须知第二章DQ40YA-JH液压顶驱装置简介1、液压顶驱简介2、液压顶驱的组成3、液压顶驱的工作原理第三章操作面板介绍1、司钻台面板介绍2、PLC综合柜面板介绍3、触摸屏第四章主液压系统操作1、基本操作步骤2、启动前的检查3、启动主液压系统程序4、停止主液压系统程序第五章辅助液压系统操作1、辅助泵操作2、冲洗泵操作3、散热器风机操作第六章钻井操作第七章上卸扣操作第八章接单根钻进第九章接立柱钻进第十章倒滑眼作业第十一章起下钻作业第十二章井控操作第十三章震击操作第十四章司钻台初始位置第十五章PLC综合控制柜初始位置第一章安全操作规程一、安全操作提示提示：对人身和设备安全有关事项的提示。
注意：对可能导致人身或者设备伤害的提示。
警告：对极易导致人身或者设备伤害的提示。
1、顶部驱动钻井装置的使用，应当由具有相应资格和经验的人员进行操作，在操作前应当仔细阅读本手册以及相关技术手册。
2、工作人员以及接近设备的其他人员，应当接受钻井操作和钻井安全知识的专门培训。
3.工作过程中应佩戴手套、服装等适当的防护用品。
4.本手册中，文字加【】符号的，表示其为电控系统的操作元件，例如按钮、开关等。
非专业人员或未经过专业培训人员，不得进行顶驱装置电气系统的安装、调试、操作和维护，否则可能导致人身伤害或者设备事故。
5.在系统工作时，不得对设备进行维护和修理。
二、操作者安全操作须知1、电气系统操作提示（1）应当仔细阅读《电气部分》和《电气图册》，熟悉电气线路图。
（2）在确认各项工作完成之前，应悬挂“工作状态、禁止合闸”的标志。
（3）应当使用专用工具及劳动防护用品。
（4）不准带电维修或拆除任何电气元件，不准带电拔插各电缆插头。
（5）在拆卸电气连接之前，必须对电线（电缆）和接线端子做出标识，以确保能正确地重新连接。
DQ-50LHTY1简明操作手册
3150KN/350ton 2.74m（其余长度可供选择） 50kN.m 前倾 30°，后倾 55° 1350mm 5" 6 REG 8 5" 6 REG，下部 NC50 8 76mm （3〞） 36KN.m 0-180r/min 无级可调 50kN.m 2*350Kw 34kN.m 600VAC 3Φ 12.8：1 二级传动 8～10 r/min 200mm 2740mm, 3170KN
的承载能力应取最小值. 磁粉探伤 每年(或运转 3000 小时),建议用户对所有承载件的外露表面进行无损 探伤,以检查可能存在的疲劳或裂缝。如有可疑应进行更换。 五年以后(或运转 15000 小时),推荐用户应对全部承载部件进行探伤。 以检查可能存在的疲劳或裂缝。如有可疑应进行更换。主要承载部件如下： ◇ 主轴 ◇ 提环 ◇ 承载环 ◇ 上、下内防喷器 ◇ 回转头 ◇ 动力水龙头 ◇ 吊环 ◇ 吊卡 程序参照如下标准： ASTM A-275 锻钢磁粉探伤标准 ASTM E-709 磁粉探伤标准推荐 超声波探伤 除对上述部件进行磁粉探伤外，还应进行超声婆探伤，以检测部件内 部组织情况。 程序参照如下标准： ASTM A-388 锻钢超声波探伤标准 油品的使用及更换 1、油品应按季节变化来更换油号 2、油品按推荐表内的油号进行使用。 3、液压油、齿轮油在第一次使用一个月后必须进行更换。 4、在正常使用时应按季节第三个月对油质进行更换，防止油质乳化、 变质。 建议使用油 A、液压油
（5）卸下运输架与导轨上段连接销子 将半截导轨挂上，用销轴穿好，并用锁销将销轴固定。 （6）卸下运输架与导轨下段连接销子， 上提大钩，使顶驱与运输架脱离。之后将运输架吊下钻台放于集装箱内。 （7）将第 3 段导轨吊至钻台面，将顶驱下放，使两个导轨钩销对接，插入 销轴（事先涂好黄油） ，并用锁销锁好，上提大钩准备连接下段导轨。 （8）依次连接第 4、5、6 段导轨。 （9）最后将焊有 L 型板，T 型支座的第 7 段导轨吊上钻台，按照上述方法 连接。使焊有支座面背对坡道。 （10）用吊筐上吊 2-3 人，将上段导轨与联接板连接，用 2 个 25t 卸扣连 接好，别针固定。再将顶驱与导轨固定的销子卸下，使顶驱能自由上下移 动。让顶驱下降到底端，调整井口中心。 （11）安装反扭矩横梁，并用销子将 T 型支座与反扭矩梁固定，以便固定 导轨。 3、按由下至上的次序将悬挂的电缆接头与顶驱本体连接好。 4、将井场下面悬挂的接头与事先铺于电缆槽中的电缆连接好。 5、将各电缆接头连接到变频房。 6、将三根电源变频房至发电机的电缆连接到井队发电机房。 7、加注液压油和齿轮油：将油筒放于吊筐内，用气动绞车吊起，用手加油 工具加油。注意事项：加油时不要让污染物进入箱体内，油面至观察窗上 部即可。 8、打开背钳门，用气动绞车将套筒摆起，卸开连接法兰，在主电机与臂型 钳的配合下，上紧 IBOP 和保护短节，瞬时扭矩达到 40KN.m。紧固连接法 兰，做好放松，在将背钳门关好准备调试。 9、调试液压动作及电控房其他各操作按扭，看其是否正常。 10、安装吊环及吊卡。 11、连接泥浆管线。 B、调试流程 一、机械系统检查调试 1、通过选择司钻控制台上的正反开关来给予顶驱和变频器信号，检查冷却
VACRO顶驱最新中文版手册
V V R R O O C C O O T T D D S S --1111S S A A 顶顶驱驱简明作业手册Compendious Operation Manual中油长城钻井有限责任公司顶驱事业部Greatwall Drilling Company .Ltd CNPC Top Drive Department关于本手册VARCO TDS-11SA顶驱是集机、电、液于一体的特殊钻井设备，结构复杂，井场无替代品，一旦出现故障，势必影响钻机的作业，甚至停工。
为了保证其正常工作，避免误操作或使用不当导致设备故障和损坏，特制定此手册。
本手册适用于项目管理人员、现场作业指导人员、现场操作人员阅读和执行。
本手册是关于VARCO TDS-11SA顶驱的一系列主要操作和不允许操作项目的提示性说明，详细内容请查阅生产商提供的服务手册及相关技术资料。
如有疑问，请咨询现场顶驱工程师。
使用本手册时，请注意手册内下列术语的含义：注意——需要操作者注意的事项重要提示——如违反此提示，可能导致设备发生故障本手册解释权归长城钻井有限责任公司顶驱事业部目录1.顶驱钻井的特点……………………………………………….. 2．顶驱与钻机的配套要求………………………………………..3.顶驱的主要参数…………………………………………………4.顶驱作业人员安全守则…..………………………………... 5．顶驱安装注意事项………………………………………………. 6．正常作业和操作钻进……………………………………………………………….定向钻进……..……………………………………………..接头上、卸扣…………………………………………………..起下钻………………………………………………………..7.顶驱维护、保养与检测……………………………………..8 特殊作业…………………………………………………………处理卡钻事故…………………………………………………下套管…………………………………………………………注水泥………………………………………………………..倒大绳………………………………………………………….8.顶驱长期贮存与起用……………………………………....10．使用顶驱时必须避免的操作………………………………….顶驱钻井特点和转盘、方钻杆旋转钻井相比，顶驱钻井具有下述主要特点：1．系统可直接以立根（27米）钻进，减少了三分之二的钻柱连接时间。
顶驱DQ450DBZ液压系统说明书
操作说明手册常规标识以下“说明”、“注意”、“警告”的标识贯穿整个手册，阅读手册时对于这些标识内容应给予足够重视。
说明：◆对操作及人身和设备有关事项的补充说明。
安全须知DQ450DBZ顶部驱动钻井装置（简称顶驱装置）是机、电、液一体化设备，安装并使用于钻井现场，需要随时监控，具有高压电、高压液体等危险介质及高空作业等潜在危险，所以请注意务必在安装、拆卸、调试、维修、维护、操作、检测前认真阅读手册及相关的“说明”、“注意”、“警告”等标识内容，以避免发生人员伤亡和设备损坏。
人员培训所有参与安装、拆卸、调试、维修、维护、操作、检测的人员（或接近设备的其他人员），应当经过钻井操作、钻井安全知识、顶驱操作等培训，具有相应的资格，并仔细阅读本手册及相关技术文件。
现场安全操作规程1、钻井现场工作人员必须整齐穿戴劳动保护用品；2、带电维修作业必须有人监护，原则上必须在停电状态下进行。
如果必须带电作业，监护人应该在既能看到作业人员，又能快速实现断电的地方，事先还应该明确联系信号；3、登高作业一定要戴好安全带，衣服和鞋必须符合登高作业要求。
作业过程中，安全带必须扣在可靠的地方。
所用工具必须有安全绳，小工具要随时放进工作袋，防止高空坠物；4、对设备进行维护和保养时，首先应该将设备停止运转，完全停稳后才可以开始工作；5、无论何时进行操作，都要先做好安全规划，尽可能对操作过程中发生的以外事故进行排除，做到安全操作。
顶驱装置安装、拆卸操作规程1、操作人员必须按照相关规定穿戴劳动保护用品（手套、安全帽等）；2、登高作业应系好安全带，工具和零件应系好安全绳或者装在工具袋内，以防坠落；3、对设备进行拆装作业，应当在断电情况下进行，任何情况都不允许带电作业；4、遇有大风、雷电、雨雪等恶劣天气时应当停止安装或拆卸作业。
电气系统安全操作规程1、电气系统的调试、维护操作者应由详细了解电气相关知识的专业人员进行；2、操作前应仔细阅读《电气手册》、《电气图册》，熟悉DQ450DBZ顶驱电气线路图后方可进行操作；3、在进行操作前应首先拉断电源开关并悬挂“严禁合闸”等标识牌，在完成作业前严禁合闸；4、在拆卸电气连接之前，必须对电线（电缆）和接线端子做出标识，以确保能够正确地重新连接；5、禁止带电作业，包括：不要带电打开具有高电压处的安全遮挡物、不要带电维修或拆除任何电气元件、不要带电拔插电缆接头等；6、严禁在有可燃气体的环境下带电打开防爆控制箱或司钻台；7、在整流器运行或直流母线电压降到安全范围以下（DC 24V）前，禁止更换直流母线与逆变器之间的直流保险，否则会危及人身和设备安全；8、需要对整流器、逆变器或电机进行维修时，请对整流柜主断路器进行分闸，以避免错误操作；9、整流器和逆变器不能用高阻表检测绝缘，否则高测试电压会损坏设备；10、司钻控制箱在通电时必须保持保护气体压力，在司钻控制箱保护气体失压时，要尽快恢复压力或停钻并切断司钻控制箱电源；11、禁止解除任何软件和硬件中的安全连锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由于顶部驱动装置产品的不断改进，本手册个别内容可能与实际不一致。这些内容不会影响顾客对产品结构和性能的理解，也不会影响顾客的使用。
由于顶部驱动装置产品根据顾客的使用工况和特殊要求而进行个性化设计，故针对本产品的技术文件可能不适用于同型号的其他产品，在使用技术文件时应当核对产品型号和编号。对于随机文件中没有涉及的内容，以及安装、使用和维护中的其他问题，如果需要，欢迎您通过下列方式与我们联系：
BPM北京石油机械厂
地址:
北京市海淀区志新路41号
邮编:
100083
电话:
（010）62097490
（010）62097828
传真:
（010）62097613
E-mail:
Bpm. zhaojing@vip.
目 次
1
顶部驱动装置的使用，应当由具有相应资格和经验的人员进行。在操作前应当仔细阅读本手册以及相关技术文件。
14系统主电源断电半小时以上重新上电时，必须确认电气控制柜内无凝露！
15在潮湿环境下，当电气室温度低于外界环境温度时，禁止长期打开电气室仓门，否则可能会在电气设备上产生凝露！
2.2
在对设备及其液压系统操作之前，应当注意以下事项：
1应当仔细阅读《液压手册》，熟悉液压系统原理图；
2切断电气控制；
3使用系统中的泄荷阀，缓慢地泄掉系统压力，确认系统管路中没有压力；
注意（CautLeabharlann on）对可能导致人身或者设备伤害的提示。
警告（Warning）
对极易导致人身或者设备伤害的提示。
本手册中，文字加【】符号的，表示其为电气系统的操作元件，例如按钮、开关等。
对于顶驱装置电气系统的安装、调试、操作和维护，应当首先阅读本手册。由于技术的不断发展和变化，必须核对产品编号与本手册封面的编号一致，以确保产品与技术文件相一致。
10司钻台在通电时必须保持保护气体压力！在司钻台保护气体失压时，要尽快恢复压力或停钻并切断司钻台控制电源！
11禁止解除任何软件和硬件中的安全连锁！在清除故障后，要尽快恢复功能允许的被旁路连锁。
12禁止非专业人员修改整流器和逆变器中设置的参数，以免导致危险！
13在温度大于40℃，湿度大于95%或有凝露时，在启动空调降温、降湿前不要启动驱动器和其它控制电源！
1应当仔细阅读并理解钻井设计要求和井控技术要求；
2在可能钻遇高压油气层或者含H2S、SO2等有害气体的情况下，应当执行有关行业标准、规范、推荐做法的相关要求；
3在钻开油气层期间，应当保持设备完好，应当在每天交接班期间进行IBOP操作等井控操作的检查和演练，发现问题及时处理。
3
3.1
名义钻井深度7000m（4 1/2钻杆）
2.1
在对设备及其电气系统操作之前，应当注意以下事项：
1应当仔细阅读《电气手册》，熟悉电气线路图；
2应当具有适宜的工具，使用适宜的防护；
3在确认各项工作完成之前，应当拉断电源开关，悬挂“不得合闸”的标志牌；
4在拆卸电气连接之前，必须对电线（电缆）和接线端子做出标识，以确保能正确地重新连接。
5不要带电维修或拆除任何电气元件！不要带电拔插各电缆插头！
GB/T19001:2000 idt ISO9001:2000《质量管理体系》
API SPEC Q1《石油与天然气工业质量纲要规范》
本手册包含与本产品操作有关的技术信息，关于本产品的其他技术性说明分别查阅有关随机文件，或向厂家咨询。
本手册所提及的顶驱装置产品及其结构、原理和应用，均指顾客从我厂订购的新顶部驱动钻井装置。顾客从我厂订购的顶部驱动装置产品经使用和维修后，其可靠性和性能参数可能会有变化，变化的程度取决于是否正常合理地使用，以及维修的质量水平。
最大载荷4500kN
水道ID76.2mm（3）
额定循环压力35MPa（5000psi）
系统重量12t（主体，不含单导轨和运移托架）
工作高度6.1m（提环面到吊卡上平面）
电源电压600VAC
额定功率400HP×2
环境温度－35℃～50℃
上述人员以及接近系统设备的其他人员，应当接受钻井操作和钻井安全知识的培训，使用手套、服装等适当的防护用品。
本手册在正文内容之外，包含了“说明”、“注意”以及“警告”等内容。这些内容用于提示相关操作对人身和设备安全可能产生的伤害。具体说明如下：
说明（Notes）：
对与人身和设备安全有关事项的补充说明。
顶部驱动钻井装置
操作手册
型号：DQ70BSC
出厂编号：05013
北京石油机械厂
2005年03月
顶部驱动钻井装置
操作手册
型号：DQ70BSC
出厂编号：05013
本手册包含技术和专利信息，未经许可，不得用于制造目的。
未经许可或授权，任何单位和个人不得翻印和复制本资料。
此处盖章为原版文件
前言
本产品由北京石油机械厂和中国石油勘探开发研究院石油机械研究所联合设计制造，产品的设计、制造和服务依据以下质量保证体系：
非专业人员或未经过专门培训者，不得进行顶驱装置电气系统的安装、调试、操作和维护，否则可能导致人身伤害或者设备事故。在系统工作时，不得对设备进行维护和修理。
2
本手册主要介绍了顶驱的结构组成和各部分功能，重点介绍了顶驱的使用操作，涉及到故障诊断与维修部分请仔细阅读《电气手册》、《液压手册》。
操作人员必须仔细阅读本操作说明，并经过相关培训方可上岗操作。
4拆卸管路前，应当对连接部位做出标识，以确保能正确地重新连接。
拆卸液压管路前，应当关闭系统中的阀门，准备适宜的容器、棉丝、油堵等，防止管路打开时，管路中残留的液压液流出，污染设备与周围环境。
液压设备以及液压液的温度可能很高，需要一段时间才能冷却到可以接近的温度。
2.3
在顶驱安装及使用过程中，应当随时了解地层压力情况和井控要求，并注意以下事项：
6不要在有可燃气体环境下带电打开防爆控制箱或司钻台！
7在整流器运行或直流母线电压降到安全范围以下（DC 24V）前，不要试图更换直流母线与逆变器之间的直流保险，否则会危及人身和设备安全！
8需要对整流器或逆变器或电机维修时，请把主开关（3WN6）上的钥匙开关向右旋转（锁定位），以避免错误操作！
9整流器和逆变器不能用高阻表检测绝缘，否则高测试电压会损坏设备！
