各种针刺过滤毡参数指标剖析

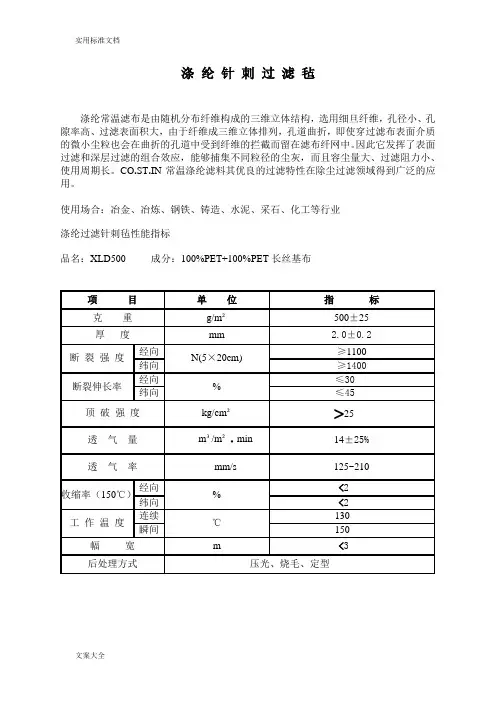

涤纶针刺过滤毡

涤纶常温滤布是由随机分布纤维构成的三维立体结构，选用细旦纤维，孔径小、孔隙率高、过滤表面积大，由于纤维成三维立体排列，孔道曲折，即使穿过滤布表面介质的微小尘粒也会在曲折的孔道中受到纤维的拦截而留在滤布纤网中。因此它发挥了表面过滤和深层过滤的组合效应，能够捕集不同粒径的尘灰，而且容尘量大、过滤阻力小、使用周期长。CO.ST.IN常温涤纶滤料其优良的过滤特性在除尘过滤领域得到广泛的应用。

使用场合：冶金、冶炼、钢铁、铸造、水泥、采石、化工等行业

涤纶过滤针刺毡性能指标

品名：XLD500 成分：100%PET+100%PET长丝基布

项目单位指标

克重g/m²500±25

厚度mm 2.0±0.2

断裂强度经向

N(5×20cm)

≥1100 纬向≥1400

断裂伸长率经向

%

≤30纬向≤45

顶破强度kg/cm²>25透气量m³/m²·min 14±25%

透气率mm/s 125~210

收缩率（150℃）经向

%

<2纬向<2

工作温度连续

℃

130 瞬间150

幅宽m <3后处理方式压光、烧毛、定型

涤纶抗静电针刺过滤毡

一般的工业粉尘颗粒浓度达到一定程度后（即爆炸极限指数）,如遇静电放电火花或外界点火等因素，则极易导致爆炸和火灾。如：煤粉尘、面粉尘、化工性粉尘等如遇静电放电都有爆炸的可能。

在袋式除尘领域，如粉尘需要用布袋来收集回收，则要求制作除尘布袋的滤料具有防静电性。我厂吸收和消化国内外技术，结合国内水泥厂、火电厂煤磨收尘、高炉煤气煤磨收尘和其它多粉尘行业的需要，研制开发并生产了抗静电针刺过滤毡。

涤纶抗静电过滤针刺毡技术指标

品名：XKLD500 成分：100%PET+100%PET防静电基布

项目单位指标

克重g/m²500±25

厚度mm 1.8±0.2

断裂强度经向

N(5×20cm)

≥800 纬向≥1200

断裂伸长率经向

%

≤30纬向≤50

表面电阻Ω 4.8×108体积电阻Ω 8.7×108摩擦电位（最大值）v 250

摩擦电位（平均值）v 183 面电荷密度MC/m² 3.4

半衰期S 0.75

透气量m³/m²·min 14±25%

工作温度连续

℃

130 瞬间150

幅宽m <3后处理方式烧毛、压光

涤纶拒油防水针刺过滤毡

袋式除尘器运行过程中，对于气体中粉尘含有较多水分和油性以及吸湿性和易潮解性粉尘，在粉尘表面有可能生成水膜或油膜而增大附着性，这虽然有助于捕集粉尘，但将使清灰出现困难。特别是高温气体又处于高湿状态时，由于外部气体的冷却作用而产生结露现象。这不仅能使捕集的粉尘在滤袋表面结垢，甚至堵塞，而且能腐蚀结构材料，使除尘器运行阻力增加，直接影响了袋式除尘器的正常运行。利用袋式除尘器处理含量大或粘性较大的含尘气体，粉尘易粘附布袋一直是除尘界头痛的难题。国外尝试用覆膜滤袋和对滤材表面进行防水处理来解决防结露和布袋糊袋的难题，取得了明显的效果。有鉴于此，普通滤料必须在功能上有进一步提高，以适用这种特殊的工况条件，防止或减轻粉尘糊袋现象，提高滤料使用寿命和工作效率。我公司选用反应型氟化物助剂对涤纶、丙纶、防静电针刺毡、耐高温针刺毡等各种滤料进行后处理，均取得了理想的拒油防水效果。不仅拒油防水等级试验达到国家标准，而且不影响原来针刺毡的外观风格和内在指标。

拒油防水机理：

用反应型氟化物助剂配制混合工作液浸渍滤料，使工作液与滤料纤维大分子结构中某些基团起反应，形成大分子链，改变纤维与水、油的亲和性能，使滤料的表面张力降低，降到小于水和油的表面张力，以达到拒油防水目的。

各种滤料经拒油防水剂处理后，能围绕纤维表面形成分子屏障，可防止水及各种油污物沾附和渗透。同普通滤料相比，不仅具有拒油防水特性，而且对粉尘而言，还具有抗粘结性和易于剥离性。该产品尤其适合我国南方或多雨地区及空气湿度大的过滤场合。

涤纶拒油防水针刺过滤毡技术指标

品名：XJLD500 成分：100%PET+100%PET基布

项目单位指标

克重g/m²500±25

厚度mm 1.8±0.2

断裂强度经向N(5×20cm) ≥1000

纬向≥1200

断裂伸长率经向% ≤30

纬向≤45

透气量m³/m²·min 14±25%

工作温度连续℃130

瞬间150

沾水等级（水温27℃湿度20%）5级 AATCC100防油等级6级

表面处理烧毛、压光、定型、拒油拒水处理

中温针刺过滤毡

一般的涤纶针刺毡的连续工作温度只能达到130℃，若工作温度超过130℃长时间运行，则其强力会损失很多，而且产生很大的收缩，使滤袋的尺寸发生变化，进而影响过滤效果。我厂采用特殊工艺生产的迷特针刺毡，是用玻璃纤维机织布作基布，再配以原生涤纶（PET）短纤作毛层，断裂强力高，断裂伸长小，热收缩率小，耐温适中等特点，满足了工作温度要求在50℃-170℃，常温滤料不能满足而采用高温滤料又太浪费的需要，可在很大程度上降低运行成本。

使用场合：冶金、冶炼、钢铁、铸造、水泥、采石、化工等行业

品名：XLD500 成分：100%PET+100%玻璃纤维基布

项目单位指标

克重g/m²800±25

厚度mm 2.1±0.2

断裂强度经向

N(5×20cm)

≥1600 纬向≥1600

断裂伸长率经向

%

≤15纬向≤15

透气量m³/m²·min 13±25%透气率mm/s 115~200

收缩率（150℃）经向

%

<1纬向<1

工作温度连续

℃

150 瞬间180

幅宽m <3后处理方式烧毛、压光、定型
