变压吸附制氧技术方案
ZY-1000/80Nm3/h变压吸附制氧技术方案目录第一章：公司简介第二章：变压吸附制氧简介第三章：技术方案第四章:近两年变压吸附设备部分业绩表第五章：公司投资成功案例一、公司简介成都宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改★VPSA真空变压吸附制氧★PSA变压吸附制氧设备★制氮设备、氮气纯化装置★LNG系统成套设备和LNG泵企业拥有现代化标准生产车间和大批专业从事VPSA真空变压吸附、PSA变压吸附、气体分离及机械技术人员，为气体及气体设备领域用户提供独特的产品、服务、技术咨询和解决方案。
我公司下辖的企业有四川简阳天欣气体公司和广西百色聚源气体公司，为客户提供优质高纯度的气体。
企业还在四川省内与成都欣国力低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在梧州市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
二、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、建设工期短和安全性好等优点，因此得到国内外大型气体公司和研究机构的广泛关注，并纷纷投入巨大的人力物力研究开发。
自九十年代国外开发成功高效锂基制氧分子筛后，变压吸附空分制氧技术开始迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
．变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
变压吸附制氧技术方案教材
成都宏达新元科技有限公司
建设工期短和安全性好等优点， 因此得到国内外大型气体公司和 研究机构的广泛关注， 并纷纷投入巨大的人力物力研究开发。 自 九十年代国外开发成功高效锂基制氧分子筛后， 变压吸附空分制 氧技术开始迅猛发展并得到广泛应用。 目前，在很多用氧场合下 变压吸附空分制氧可替代深冷空分制氧， 并且装置的经济性明显 优于传统的深冷空分制氧装置。
我们将不断完善售后服务、改善设备工艺、 加强质量管理，并与 研究机构密切配合，为广大用户提供更出色的产品与服务。 。。。。。
二、变压吸附制氧技术简介
变压吸附制氧技术是近几十年发展起来的一种空分制氧工 艺。与传统的深冷空分制氧装置相比， 变压吸附制氧装置具有投 资少、 能耗低、 运行维护费用低、 工艺条件温和 （常温、 低压）、 工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、
成都宏达新元科技有限公司
几个吸附床协同操作， 在时间步伐上则相互错开， 使变压吸附装置能 够平稳运行，连续获得产品气。
根据解吸方法的不同，变压吸附制氧又分为两种工艺：
1、PSA 工艺：加压吸附（ 0.2～0.6MPa ）、常压解吸。 PSA 工艺
设备简单、投资小，但氧气收率低、能耗高，适用于小规模制氧（一
装机功
单位
率
使用
KW 185
备注 鼓风机
6KV±5%
50Hz KW 220
真空泵
1
电
220 V±5%
2 循环水
3
软水
50Hz KW
2
吨/h
20
吨/h
5
4 仪表气
≥5bar
Nm3/h 45
连续 连续
控制系统
鼓风机、鼓风 机、冷却器
5000PSA-O2技术方案
5000Nm3/h变压吸附制氧装置简要技术方案四川海能化工科技有限公司2015年3月一、装置概况1.装置定义本装置是采用变压吸附（PSA）工艺，从空气中分离提纯富氧的成套装置。
2.装置设计界区本装置设计界区自空气进PSA装置起，至产品氧和解吸气出口的最后一个阀门为止。
界区划分图：注：虚线框内为卖方设计界区3、装置设计规模公称产氧能力： 5000Nm3/h（折合100%纯氧）装置操作弹性： 40～100%操作时数：连续工作周期大于2年（以年开工8000小时计算）4、原料条件原料气：空气海拔高度： 300米5、产品规格纯度： 93±1%O2露点： -50℃流量： 5000Nm3/h（折合100%含O2）产品压力：常压（可按用户要求加压）产品温度：≤45℃（冷却器出口）二：基础条件1、原料气条件原料气：空气海拔高度： 300米2、公用工程边界条件电：10KV 50HZ 3相380V 50HZ 3相220V 50HZ 2相仪表风：压力≮0.3MPa温度 40℃露点 -30℃循环水：（软水）给水温度≯30℃压力≮0.45MPa 回水温度≯40℃压力≮0.35Mpa三、工艺说明3.1 流程简述本装置采用4-2-1VPSA工艺，即装置由4个吸附塔组成，其中2个吸附塔处于进料吸附的状态，其它2个处于解吸再生过程。
工艺过程由吸附、一次均压降压、抽真空和产品最终升压等步骤组成，其具体工艺过程如下：a. 吸附过程空气经过预处理罐除去灰尘和SO2及空气中的微量有机杂质后，进入鼓风机加压，然后直接进入吸附塔，其中的H2O、N2、CO2等组分经多种吸附剂后被依次吸附掉，一步得到纯度90%左右(纯度可通过计算机在70～93%间任意设定)的富O2从塔顶输出进入产品缓冲罐，然后送出界区去氧气压缩机。
当被吸附杂质的传质区前沿(称为吸附前沿)到达床层出口预留段某一位置时，关掉该吸附塔的原料气进料阀和产品气出口阀，停止吸附。
变压吸附制氧技术
变压吸附制氧技术对变压吸附制医用氧过程中的吸附剂选择、流程开发、多层过滤系统等技术问题进行了研究，它将有助于变压吸附制氧技术在我国各级医院中的使用。
变压吸附(简称PSA)制氧是国际上最近三十年新兴起来的制氧技术，它的特点是就地产氧，只要将制氧设备接通电源，就可由空气中生产出氧气，且设备的体积小、操作简单，可省去大量的人力、物力，尤其适合实施管道化中心供氧的医院以及工业不发达地区的医院。
1原理和方法变压吸附制医用氧是采用物理吸附的方法，使用的吸附剂是沸石分子筛(zeolite molecular sieve)。
空气中的主要成分是氮气、氧气及其它稀有气体，它们的分子极性各不相同，其中氮气的极性较氧气的极性要大。
沸石分子筛是一种极性吸附剂，在等温条件下，当吸附压力增加时，它对氮气的平衡吸附量要比氧气增加很多；当吸附压力减少时，它对氮气的平衡吸附量比氧气减少很多。
利用沸石分子筛的这一特性，可采用加压吸附，减压解吸循环操作的方法制取氧气。
2吸附剂的选择在PSA吸附床中，至少有两层吸附剂，靠近进料端的吸附剂称为“预处理”吸附剂，它的主要作用是除去进料空气中的水和二氧化碳。
氧化铝通常被用作预处理吸附剂，但是，使用中人们发现在氧化铝与其它吸附剂的接触面上会产生一个低温区，称为“冷点”，会影响吸附剂的再生。
随着人们对“冷点”的进一步认识，氧化铝已被NaX型的沸石分子筛代替，因为它比氧化铝具有更高的氧、氮吸附容量和吸附热，可以帮助减少“冷点”的损害。
目前，具有更高吸附容量的NaX吸附剂已经被开发出来，可以进一步减低“冷点”效应。
靠近吸附床产品端的第二层吸附剂称为“主吸附剂”，它的主要作用是氧气、氮气的分离，一般选用具有优先吸附氮气的沸石分子筛。
在有些场合，NaX既被用来作主吸附剂，也被用作预处理吸附剂，但CaA型的沸石分子筛是变压吸附法制氧最常用的吸附剂。
为了提高分子筛的吸附性能，又开发其它类型的分子筛如CaX型的沸石分子筛，目前吸附选择性能最好的吸附剂是LiX型和MgA型沸石分子筛。
VPSA变压吸附制氧设备说明书
1 概述1.1 真空变压吸附制氧技术真空变压吸附制氧技术是一种新型的从空气中制取富氧的技术，真空变压吸附（VACUUM PRESSURE SWING ADSORPTION，简称VPSA），是一个近似等温变化的物理过程，它是利用气体介质中不同组分在吸附剂上的吸附容量不同而产生的气体分离，吸附剂在压力升高时进行选择性吸附，在压力降低至负压时得到脱附再生。
真空变压吸附分子筛制氧设备是以电力为动力、空气为原料，利用沸石分子筛在加正压状态下对氮的吸附容量增加，负压时对氮的吸附容量减少的特性，通过对两只吸附塔切换作用，形成正压吸附、负压脱附的循环过程，实现空气中氧、氮的分离，连续制取所需求的工业用氧。
真空变压吸附制氧设备的制氧过程为物理吸附过程，无化学反应，对环境不造成污染，是一种理想的供氧方式。
整个制氧过程相对于传统的深冷法制氧方式，具有结构简单、工艺流程简单、使用操作方便、设备启动迅速、常温低压运行、安全可靠、能耗小、制氧成本低等一系列优点。
1.2真空变压吸附制氧设备工作过程瑞气真空变压吸附分子筛制氧设备是以洁净空气为原料，经空气过滤器进入罗茨鼓风机，升压至45kpa左右，出口气体温度约50℃，经过换热器进行冷却，使温度降到35℃左右，再进入已经再生完毕处于工作状态的吸附器。
在吸附器内，空气中的水分、二氧化碳等极性分子气体经过氧化铝、13X脱水剂被吸附，干燥空气再通过LiX 分子筛后空气组分中的氮气组分被分子筛吸附分离，氧气在吸附器顶部富积进入氧气平衡器，纯度93±3%左右的富氧通过调节阀稳压处理进入缓冲罐，缓冲罐中的富氧压力在10~15kpa，缓冲罐出口富氧经过氧气压缩机升压达到所需的压力要求，高压富氧气冷却后通过氧气储罐再送至用氧用户。
为获得连续稳定的产品氧气，瑞气真空变压吸附分子筛制氧设备设置两只吸附器，交替产氧，一只吸附器产出氧气时，另一只吸附器处于抽真空再生状态，吸附器在真空泵作用下抽至-60kpa左右，排出的富氮组分经过消音处理排至室外。
制氧机原理 变压吸附(psa)技术
制氧机原理变压吸附(psa)技术下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!制氧机原理变压吸附（PSA）技术是一种重要的气体分离技术，广泛应用于医疗、工业、生活等领域。
变压吸附制氧技术方案模板
变压吸附制氧技术方案模板标题：变压吸附制氧技术方案一、背景介绍变压吸附制氧技术（Pressure Swing Adsorption, PSA）是一种通过吸附剂对混合气体进行吸附和解吸的方法，利用吸附剂对气体分子的吸附性能差异，实现氧气从空气中的分离和纯化。
PSA技术由于其高效、低能耗和无化学污染的特点而受到广泛关注和应用。
二、制氧技术方案1.概述本制氧技术方案旨在设计和建造一套高效的PSA制氧系统，以满足工业和医疗领域对纯氧气的需求。
2.工艺流程制氧系统的主要工艺流程包括：压缩空气净化、变压吸附、压缩空气解吸和氧气净化减压。
（1）压缩空气净化：通过使用干燥器、过滤器和油凝结器等设备，将进入系统的压缩空气去除水分、油分和悬浮固体，以提高制氧系统的工作效率和稳定性。
（2）变压吸附：采用两个吸附器交替工作的方式，每个吸附器内装填有选择性吸附剂。
压缩空气进入吸附器时，氮气、二氧化碳等成分被吸附剂吸附，而富含氧气的气体流出吸附器进入下一步解吸过程。
（3）压缩空气解吸：解吸过程通过减压来实现，吸附剂中的氧气被解吸出来，并排入产品管道。
同时，另一个吸附器进行再生，即反吹过程，以清除前一周期中吸附剂残余的杂质。
（4）氧气净化减压：经过解吸过程的氧气进入净化系统，进一步去除残余的杂质，以满足不同应用场景的氧气纯度要求。
随后，通过减压装置，氧气被减压至所需的工作压力并通过出口管道输出。
3.设备选型为了保证制氧系统的高效运行，需要选用符合要求的设备，主要包括：（1）压缩机：选用高效节能的压缩机，可提供足够的压缩空气流量和压力，满足制氧系统的工艺要求。
（2）吸附器：选择适应工艺流程的吸附器，具备较高的吸附能力和稳定性，能够承受高压和周期操作。
（3）变压吸附剂：选择具有高吸附选择性、高吸附容量和较低的压降的吸附剂。
（4）净化器：根据氧气纯度要求选择合适的净化器，确保氧气符合使用标准。
4.控制系统制氧系统的控制系统应具备可靠性、稳定性和灵活性，能够实现自动化控制、故障诊断和远程监控。
医用分子筛制氧机方案
***医院医用中心制氧系统设计方案经济、安全、方便、高效目录第一章XX医用中心制氧系统设备介绍 (4)1.1公司简介 (4)1.2XX制氧系统概述 (4)第二章XX医用中心制氧系统核心优势 (7)2.1高效耐用的进气流程 (7)2.2分子筛与装填技术 (8)2.3自力式旋风布气吸附塔结构 (8)2.4规整填料气体分布技术 (8)2.5系统自动运行，便捷的控制系统 (8)第三章XX医用中心制氧系统的技术方案 (10)3.1医院基本情况及用氧量测算 (10)3.2系统组成及设备配置 (12)第四章XX医用中心制氧系统配置和功能 (18)4.1螺杆空压机 (18)4.2初级精密过滤器 (19)4.3冷冻式干燥机 (19)4.4中级精密过滤器 (20)4.5后级精密过滤器 (21)4.6空气储罐 (22)4.7制氧主机 (22)4.8氧气储罐 (23)4.9除菌过滤器1台 (23)4.10氧气纯度仪1套 (24)4.11氧气流量计1台 (25)4.12304不锈钢管路系统 (25)第五章XX ETO-B15 型医用中心制氧系统技术参数 (27)第六章XX中心制氧系统与其他供氧方式的比较 (28)6.1高压瓶装氧 (28)6.2液态氧 (29)6.3XX制氧设备 (30)6.4瓶装氧、液态氧、医用分子筛中心制氧系统比较一览表 (31)第七章XX医用中心制氧系统安装要求 (34)第八章XX医用制氧系统对周围环境的影响 (36)第九章XX医用中心制氧系统售后服务承诺 (37)9.1优质服务，及时响应 (37)9.2验收办证 (38)9.3回访制度 (38)9.4院方配合事项 (38)第十章．使用瓶装氧与XX医用中心制氧系统的成本比较 (40)第十一章具体合作方案 (41)第一章XX医用中心制氧系统设备介绍1.1 公司简介~~~~1.2 XX制氧系统概述医用中心制氧系统又称医用分子筛变压吸附PSA制氧系统，是以分子筛（molecular sieve）为吸附剂，通过变压吸附法（pressure swing adsorption,PSA）以环境空气为原料，在常温低压的条件下，利用分子筛加压时对空气中的氮气（吸附质）吸附容量增加，减压时对空气中的氮气吸附容量减少的特性，形成加压吸附、减压解吸的快速循环过程，使空气中的氧和氮气得以分离，而空气中的二氧化碳、气态酸和其它气态氧化物等，均属于分子极性很强的物质，很难通过分子筛，从而使产出氧的氧气纯度达到93% v/v以上)。
变压吸附制氧技术方案
ZY-1000/80Nm3/h变压吸附制氧技术案目录第一章：公司简介第二章：变压吸附制氧简介第三章：技术案第四章:近两年变压吸附设备部分业绩表第五章：公司投资成功案例一、公司简介宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改★VPSA真空变压吸附制氧★PSA变压吸附制氧设备★制氮设备、氮气纯化装置★LNG系统成套设备和LNG泵企业拥有现代化标准生产车间和大批专业从事VPSA真空变压吸附、PSA变压吸附、气体分离及机械技术人员，为气体及气体设备领域用户提供独特的产品、服务、技术咨询和解决案。
我公司下辖的企业有简阳天欣气体公司和广西聚源气体公司，为客户提供优质高纯度的气体。
企业还在省与欣国力低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
二、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、建设工期短和安全性好等优点，因此得到国外大型气体公司和研究机构的广泛关注，并纷纷投入巨大的人力物力研究开发。
自九十年代国外开发成功高效锂基制氧分子筛后，变压吸附空分制氧技术开始迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
2.1．变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
变压吸附(PSA)法制氧操作规程备课讲稿
变压吸附(P S A)法制氧操作规程变压吸附（PSA）法从空气中提取富氧装置操作规程XXXXXX化工有限公司2009年9月目录1. 概述 ............................................................................................................................................................. - 1 -1.1.前言 (1)1.2.装置概况 (1)2. 工艺说明 ........................................................................................................................................................... - 5 -2.1工艺流程简述 (5)2.2工艺步序 (8)2.3工艺步序时间参数设置 (12)2.4工艺步序吸附塔压力设置 (13)2.5控制功能说明 (15)3. 装置的操作 ..................................................................................................................................................... - 19 -3.1首次开车准备 (19)3.2系统开车 (23)3.3提浓段和精制段装置运行调节 (24)3.4提浓段和精制段装置停车 (27)3.5提浓段和精制段停车后的再启动 (28)3.6提浓段和精制段故障处理方法 (29)3.7变压吸附提氧装置操作注意事项 (30)3.8电磁阀故障处理以及切塔要点 (31)4 安全技术 ....................................................................................................................................................... - 32 -4.1概述 (32)4.2氧气的基本特性 (32)4.3装置的安全设施 (32)4.4氧气系统运行安全要点 (33)4.5消防 (33)4.6安全生产基本注意事项 (33)5. 安全规程 ....................................................................................................................................................... - 34 -5.1、一般安全事项 (35)5.2、进入容器的八个必须 (35)5.3、防止违章动火的六大禁令 (37)1. 概述1.1. 前言本装置是采用变压吸附（Pressure Swing Adsorption简称PSA）法，从空气中提取氧气和氮气。
变压吸附制氧技术方案设计
ZY-1000/80Nm3/h变压吸附制氧技术案目录第一章：公司简介第二章：变压吸附制氧简介第三章：技术案第四章:近两年变压吸附设备部分业绩表第五章：公司投资成功案例一、公司简介宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改★VPSA真空变压吸附制氧★PSA变压吸附制氧设备★制氮设备、氮气纯化装置★LNG系统成套设备和LNG泵企业拥有现代化标准生产车间和大批专业从事VPSA真空变压吸附、PSA变压吸附、气体分离及机械技术人员，为气体及气体设备领域用户提供独特的产品、服务、技术咨询和解决案。
我公司下辖的企业有简阳天欣气体公司和广西聚源气体公司，为客户提供优质高纯度的气体。
企业还在省与欣国力低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
二、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、建设工期短和安全性好等优点，因此得到国外大型气体公司和研究机构的广泛关注，并纷纷投入巨大的人力物力研究开发。
自九十年代国外开发成功高效锂基制氧分子筛后，变压吸附空分制氧技术开始迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
2.1．变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
变压吸附制氧技术方案
ZY-1000/80Nm3/h变压吸附制氧技术方案目录第一章：公司简介第二章：变压吸附制氧简介第三章：技术方案第四章:近两年变压吸附设备部分业绩表第五章：公司投资成功案例一、公司简介成都宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改★VPSA真空变压吸附制氧★PSA变压吸附制氧设备★制氮设备、氮气纯化装置★LNG系统成套设备和LNG泵企业拥有现代化标准生产车间和大批专业从事VPSA真空变压吸附、PSA变压吸附、气体分离及机械技术人员，为气体及气体设备领域用户提供独特的产品、服务、技术咨询和解决方案。
我公司下辖的企业有四川简阳天欣气体公司和广西百色聚源气体公司，为客户提供优质高纯度的气体。
企业还在四川省内与成都欣国力低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在梧州市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
二、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、建设工期短和安全性好等优点，因此得到国内外大型气体公司和研究机构的广泛关注，并纷纷投入巨大的人力物力研究开发。
自九十年代国外开发成功高效锂基制氧分子筛后，变压吸附空分制氧技术开始迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
．变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
变压吸附制氧机原理和流程
变压吸附制氧机原理和流程变压吸附制氧机（Pressure Swing Adsorption Oxygen Generator）是一种利用分子筛技术制取氧气的设备，其主要原理是通过空气中的分子筛吸附氮气、二氧化碳等杂质，从而分离出高纯度的氧气。
该设备广泛应用于医疗、工业等领域。
原理变压吸附制氧机的制氧原理主要基于吸附剂对空气中杂质气体的选择性吸附特性。
在变压吸附制氧机中，主要分为两个工作区：吸附区和解吸区。
吸附区：吸附区主要是由分子筛吸附杂质气体，分子筛是一种高孔隙度的材料，其孔径可以控制在分子尺度。
分子筛中的小孔可以选择性地吸附氧气、氮气、二氧化碳等气体，从而实现气体分离。
在吸附区，通过高压空气的进入，使氧气、氮气、二氧化碳等气体在分子筛中发生吸附作用，从而将氮气、二氧化碳等杂质气体吸附下来，而高浓度的氧气则通过分子筛，流入解吸区。
解吸区：解吸区主要是通过降低压力，使分子筛释放吸附的氮气、二氧化碳等杂质气体，使分子筛再次具有吸附气体的能力。
在解吸区，通过减压作用，使分子筛释放吸附的氮气、二氧化碳等杂质气体，从而使分子筛再次具有吸附气体的能力，为下一轮的吸附提供条件。
流程变压吸附制氧机的流程主要分为压缩空气净化、制氧和制氮三个步骤。
压缩空气净化：压缩空气净化是变压吸附制氧机的前置处理，其目的是去除空气中的水分、油分、杂质等。
在压缩空气净化过程中，采用过滤器、冷凝器、干燥器等设备对空气进行净化处理，以保证后续制氧的质量。
制氧：制氧是变压吸附制氧机的核心步骤。
在该步骤中，经过压缩空气净化处理的空气进入变压吸附器，经过吸附区和解吸区的交替作用，从而分离出高浓度的氧气。
制氧的流程主要包括增压、吸附、减压和解吸四个步骤。
制氮：制氮是变压吸附制氧机的副产品，其原理与制氧类似，只是在吸附区和解吸区中，通过分子筛选择性吸附氧气，从而分离出高浓度的氮气。
制氮的流程与制氧类似，只是在吸附和解吸时选择性吸附不同的气体。

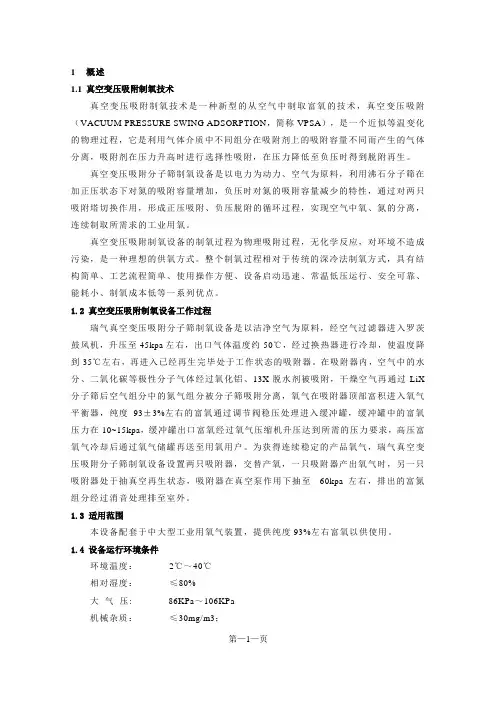

VPSA变压吸附制氧设备说明书
1 概述1.1 真空变压吸附制氧技术真空变压吸附制氧技术是一种新型的从空气中制取富氧的技术，真空变压吸附（VACUUM PRESSURE SWING ADSORPTION，简称VPSA），是一个近似等温变化的物理过程，它是利用气体介质中不同组分在吸附剂上的吸附容量不同而产生的气体分离，吸附剂在压力升高时进行选择性吸附，在压力降低至负压时得到脱附再生。
真空变压吸附分子筛制氧设备是以电力为动力、空气为原料，利用沸石分子筛在加正压状态下对氮的吸附容量增加，负压时对氮的吸附容量减少的特性，通过对两只吸附塔切换作用，形成正压吸附、负压脱附的循环过程，实现空气中氧、氮的分离，连续制取所需求的工业用氧。
真空变压吸附制氧设备的制氧过程为物理吸附过程，无化学反应，对环境不造成污染，是一种理想的供氧方式。
整个制氧过程相对于传统的深冷法制氧方式，具有结构简单、工艺流程简单、使用操作方便、设备启动迅速、常温低压运行、安全可靠、能耗小、制氧成本低等一系列优点。
1.2真空变压吸附制氧设备工作过程瑞气真空变压吸附分子筛制氧设备是以洁净空气为原料，经空气过滤器进入罗茨鼓风机，升压至45kpa左右，出口气体温度约50℃，经过换热器进行冷却，使温度降到35℃左右，再进入已经再生完毕处于工作状态的吸附器。
在吸附器内，空气中的水分、二氧化碳等极性分子气体经过氧化铝、13X脱水剂被吸附，干燥空气再通过LiX 分子筛后空气组分中的氮气组分被分子筛吸附分离，氧气在吸附器顶部富积进入氧气平衡器，纯度93±3%左右的富氧通过调节阀稳压处理进入缓冲罐，缓冲罐中的富氧压力在10~15kpa，缓冲罐出口富氧经过氧气压缩机升压达到所需的压力要求，高压富氧气冷却后通过氧气储罐再送至用氧用户。
为获得连续稳定的产品氧气，瑞气真空变压吸附分子筛制氧设备设置两只吸附器，交替产氧，一只吸附器产出氧气时，另一只吸附器处于抽真空再生状态，吸附器在真空泵作用下抽至-60kpa左右，排出的富氮组分经过消音处理排至室外。
变压吸附制氧技术方案经典.doc
ZY-1000/80Nm3/h变压吸附制氧技术方案目录第一章：公司简介第二章：变压吸附制氧简介第三章：技术方案第四章:近两年变压吸附设备部分业绩表第五章：公司投资成功案例一、公司简介成都宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改★VPSA真空变压吸附制氧★PSA变压吸附制氧设备★制氮设备、氮气纯化装置★LNG系统成套设备和LNG泵企业拥有现代化标准生产车间和大批专业从事VPSA真空变压吸附、PSA变压吸附、气体分离及机械技术人员，为气体及气体设备领域用户提供独特的产品、服务、技术咨询和解决方案。
我公司下辖的企业有四川简阳天欣气体公司和广西百色聚源气体公司，为客户提供优质高纯度的气体。
企业还在四川省内与成都欣国力低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在梧州市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
二、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、建设工期短和安全性好等优点，因此得到国内外大型气体公司和研究机构的广泛关注，并纷纷投入巨大的人力物力研究开发。
自九十年代国外开发成功高效锂基制氧分子筛后，变压吸附空分制氧技术开始迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
2.1．变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
变压吸附制氧技术方案
变压吸附制氧技术方案一、工作原理变压吸附制氧技术利用固体吸附剂的吸附选择性，将氧气从空气中分离出来。
一般来说，吸附剂的选择主要考虑两个因素，即吸附剂对氮气和氧气的吸附能力以及两者的吸附速度的差异。
常用的吸附剂有分子筛、活性炭、沸石等。
在工作过程中，空气经过空气压缩机提高压力，并进入变压吸附装置。
在装置中，空气通过吸附剂的固定层，氧气被吸附剂选择性吸附，而氮气则几乎不被吸附。
吸附过程一般分为两个步骤，即吸附和脱附。
吸附过程中，氧气被吸附到吸附剂的表面，而氮气通过吸附剂层。
当吸附剂饱和时，需要进行脱附过程，将附着在吸附剂上的氧气释放出来。
释放后的氧气通过气体处理设备进行净化，最终得到高纯度的制氧。
二、设备结构1.压缩空气源：用于提供高压的空气。
一般采用螺杆空气压缩机或活塞空气压缩机。
2.变压吸附装置：包括至少两个吸附器，用于完成吸附和脱附的过程。
吸附器一般通过阀门循环交替工作。
3.气体处理装置：用于处理脱附后的氧气，包括除湿、除尘、除油等处理。
4.储氧装置：用于储存制氧后的氧气。
一般采用储氧罐或气体瓶。
三、优缺点1.优点：（1）无需高纯度气体，直接从空气中提取氧气，减少了其他制氧方式所需的氧气源；（2）操作简单，设备结构紧凑，占地面积小；（3）可连续工作，实现稳定的氧气产量；（4）工艺成熟，生产技术相对成熟，市场验收度较高。
2.缺点：（1）设备成本较高；（2）吸附剂需定期更换，增加了运行成本；（3）对环境湿度和温度要求较高。
四、发展前景变压吸附制氧技术在医疗、工业和航空等领域具有广阔的应用前景。
在医疗领域中，越来越多的医院和家庭开始使用制氧机，以满足患者的氧气需求。
在工业领域中，制氧技术被广泛应用于焊接、切割等工艺过程中。
在航空领域中，制氧技术有望应用于飞机上，以提高飞机高原、高空等特殊环境下的氧气供应能力。
综上所述，变压吸附制氧技术以其高效、可靠的特点在不同领域得到了广泛应用。
随着技术的不断进步和成本的降低，相信变压吸附制氧技术将会在未来有更大的发展空间。
变压吸附制氧技术方案教材
成都宏达新元科技有限公司3ZY- 1000/80Nm/h变压吸附制氧技术方案目录第一章：公司简介第二章：变压吸附制氧简介案方术技：章三第成都宏达新元科技有限公司:第四章近两年变压吸附设备部分业绩表案例成司投资功公第五章：、公司简介成都宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改真空变压吸附制氧VPS* *.成都宏达新元科技有限公司低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在梧州市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）成都宏达新元科技有限公司迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
2.1 .变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
氮和氧都具有四极矩，但氮的四极矩（0.31?攨9X比氧的（0.10 ?攨9X 大得多，因此氮气在沸石分子筛上的吸附能力比氧气强（氮与分子筛表面离子的作用力强，如图1所示）。
因此，当空气在加压状态下通 过装有沸石分子筛吸附剂的吸附床时， 氮气被分子筛吸附，氧气因吸 附较少，在气相中得到富集并流出吸附床， 使氧气和氮气分离获得氧 气。
当分子筛吸附氮气至接近饱和后，停止通空气并降低吸附床的压 力，分子筛吸附的氮气可以解吸出来，分子筛得到再生并重复利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZY-1000/80Nm3/h变压吸附制氧技术方案目录第一章：公司简介第二章：变压吸附制氧简介第三章：技术方案第四章:近两年变压吸附设备部分业绩表第五章：公司投资成功案例一、公司简介成都宏达新元科技有限公司是一家专业从事气体设备及气体产品应用研究开发的专业公司。
公司的核心业务包括：设备销售、租赁、整改★VPSA真空变压吸附制氧★PSA变压吸附制氧设备★制氮设备、氮气纯化装置★LNG系统成套设备和LNG泵企业拥有现代化标准生产车间和大批专业从事VPSA真空变压吸附、PSA变压吸附、气体分离及机械技术人员，为气体及气体设备领域用户提供独特的产品、服务、技术咨询和解决方案。
我公司下辖的企业有四川简阳天欣气体公司和广西百色聚源气体公司，为客户提供优质高纯度的气体。
企业还在四川省内与成都欣国力低温公司、简阳川空通用机械厂建立了良好的合作关系。
我公司于2011年3月17日在梧州市苍梧县工商行政管理处登记注册成立的广西川桂气体科技有限公司。
其性质为有限责任。
注册资金2000万元人民币。
我们将不断完善售后服务、改善设备工艺、加强质量管理，并与研究机构密切配合，为广大用户提供更出色的产品与服务。
二、变压吸附制氧技术简介变压吸附制氧技术是近几十年发展起来的一种空分制氧工艺。
与传统的深冷空分制氧装置相比，变压吸附制氧装置具有投资少、能耗低、运行维护费用低、工艺条件温和（常温、低压）、工艺流程简单、自动化程度高、操作灵活性高（可随时开停）、建设工期短和安全性好等优点，因此得到国内外大型气体公司和研究机构的广泛关注，并纷纷投入巨大的人力物力研究开发。
自九十年代国外开发成功高效锂基制氧分子筛后，变压吸附空分制氧技术开始迅猛发展并得到广泛应用。
目前，在很多用氧场合下变压吸附空分制氧可替代深冷空分制氧，并且装置的经济性明显优于传统的深冷空分制氧装置。
2.1．变压吸附空气分离制氧原理空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
氮和氧都具有四极矩，但氮的四极矩（0.31Å\u65289X 比氧的（0.10 Å\u65289X大得多，因此氮气在沸石分子筛上的吸附能力比氧气强（氮与分子筛表面离子的作用力强，如图1 所示）。
因此，当空气在加压状态下通过装有沸石分子筛吸附剂的吸附床时，氮气被分子筛吸附，氧气因吸附较少，在气相中得到富集并流出吸附床，使氧气和氮气分离获得氧气。
当分子筛吸附氮气至接近饱和后，停止通空气并降低吸附床的压力，分子筛吸附的氮气可以解吸出来，分子筛得到再生并重复利用。
两个以上的吸附床轮流切换工作，便可连续生产出氧气。
氩气和氧气的沸点接近，两者很难分离，一起在气相得到富集。
因此变压吸附制氧装置通常只能获得浓度为90%~95%的氧气（氧的极限浓度为95.6%，其余为氩气），与深冷空分装置的浓度99.5%以上的氧气相比，又称富氧。
2.2.变压吸附空分制氧装置工艺简述从上述原理可知，变压吸附空分制氧装置的吸附床必须至少包含两个操作步骤：吸附（较高压力下）和解吸（较低压力下），周期性地重复操作。
因此，当只有一个吸附床时，产品氧气的获得是间断的。
为了连续获得产品气，在制氧装置中通常都设置两个以上的吸附床，并且从节能降耗和操作平稳的角度出发，另外设置一些必要的辅助步骤，如均压、氧气冲洗等。
每个吸附床一般都要经历吸附、顺向放压、抽空或减压再生、冲洗置换和均压升压等步骤，周期性地重复操作（以两塔VPSA 制氧流程为例，示于表1）。
在同一时间，各个吸附床则分别处于不同的操作步骤，在计算机的控制下定时切换，使几个吸附床协同操作，在时间步伐上则相互错开，使变压吸附装置能够平稳运行，连续获得产品气。
根据解吸方法的不同，变压吸附制氧又分为两种工艺：1、PSA 工艺：加压吸附（0.2～0.6MPa）、常压解吸。
PSA 工艺设备简单、投资小，但氧气收率低、能耗高，适用于小规模制氧（一般＜200m3/h）的场合。
2、VPSA 工艺：常压或略高于常压（0～50KPa）下吸附，抽真空（－50～－80KPa）解吸。
相对于PSA 工艺，VPSA 工艺设备复杂、投资高，但效率高、能耗低，适用于制氧规模较大的场合。
对于实际的分离过程，还必须考虑空气中的其它微量组份。
二氧化碳和水份在通常的吸附剂上的吸附能力一般要比氮和氧都大得多，可在吸附床内填加合适的吸附剂（或利用制氧吸附剂自身）使其被吸附清除。
三、技术方案3.1基本设计条件序号参数数值1 环境条件大气压101.3KPa制氧装置环境温度30℃（最热月平均温度）2 大气条件相对湿度80%氧含量20.95%（V）CO2 含量＜400ppm C2H2 含量≤0.5ppm CnHm 含量≤10ppm机械杂质≤20mg/m33 循环冷却水水温≤30℃水质总硬度≤1.6mmol/LPH 值 7－8悬浮物含量≤50mg/L 水压≥0.2MPa（G）设备回水常压回水4 真空泵密封水（软水）水温≤30℃水质总硬度≤0.5mmol/LPH 值 7－8悬浮物含量≤5mg/L 水压≥0.2MPa（G）5 电源条件频率50Hz电压高压6KV低压380V仪表照明220V电压频率波动范围：符合标准规定的范围高压电采用一路进线；低压电采用一路进线3.2项目名称及技术性能指标：序号项目说明备注1 装置名称真空变压吸附制氧机2 氧气流量1000Nm3/h(0℃,101.325KPa) 折算纯氧3 氧气纯度≥80% 氧气纯度可调节4 产品气出口压力10-15Kpa5 产品氧气温度常温6 装置制氧电耗0.35±0.02KW/Nm3 折算纯氧3.3公用工程的定额配置和消耗表序号项目规格单位装机功率使用备注1 电380V 50Hz KW 185 鼓风机6KV±5% 50Hz KW 220 真空泵220 V±5% 50Hz KW 2 连续控制系统2 循环水吨/h 20 连续鼓风机、鼓风机、冷却器3 软水吨/h 5 连续真空泵4 仪表气≥5bar Nm3/h 45 连续空压机、冷干机、精密过滤器、阀门整套3.4系统供货清单3.4.1动力设备供货一览表序号 名称 规格和型号 数量 制造商 备注1 罗茨鼓风机 RRF-3001章丘鼓风机厂股份有限公司 含测振测温元件低压电机1 西玛电机2罗茨真空泵RRG-350 1 章丘鼓风机厂股份有限公司 含测振测温元件高压电机1西玛电机3.4.2非标设备供货一览表3.4.3制氧填料一览表序号 设备名称 规格、型号民（MM ） 材质 数量 1 吸附塔 外型尺寸：Φ3600 Q345R 2台 2 氧气缓冲罐 外型尺寸：Φ3600 Q345R 1台 3 氧气储罐 外型尺寸：Φ3600Q345R 1台 4放空消音器组合件1套5 换热器 220㎡ 翅片不锈钢 1台6 水箱 外型尺寸：Φ1000 Q345R 1台序号 名称 规格 装填位置 重量 备注 1 VSA-10 白色 吸附塔 10T 进口 2氧化铝白色吸附塔8T3.4.4制氧进口程控阀一览表序号 阀门名称 规格型号 数量备注 1 切换蝶阀 DN300 3 进口 2 切换蝶阀 DN350 3 进口 3 切换蝶阀 DN400 1 进口 4 切换蝶阀 DN100 1 进口 5 切换蝶阀 DN150 3 进口 6 薄膜调节阀 DN125 2 6其它阀门止回阀、手动蝶阀等1套3.4.5自控系统3.4.6电控设备一览表序号 设备（仪表）名称 规格型号数量1 控制系统控制柜、电源、PLC 控制器、显示仪表、编程软件等 1 2 上位机系统 Dell 计算机，Windows 操作系统，激光打印机1台 3现场仪表智能压力变送器、智能差压变送器、环式取压孔板流量计、铂电阻、、氧分析仪、阀门定位器等 1套4系统调试系统组态、系统调试、组态培训序号名称规格数量备注1 高压进线柜6KV1台2 高压启动柜6KV1台3 低压进线柜380V 1台4 低压配电柜220V 1台5 现场操作箱380V1台3.5技术资料以及交付根据用户的要求，我公司为用户提供全套施工图设计文件或向用户及用户指定的设计院提供装置工艺包和基础设计资料，保证施工图设计的顺利进行。
序号资料名称数量交付时间1 界区内总平面布置图1套合同生效一个月内2 土建条件图1套合同生效一个月内3 工艺流程图1套合同生效一个月内4 设备一览表（包括所有静设备和动设备）合同生效一个月内5 公用工程消耗1套合同生效一个月内6 工艺专业施工设计图1套合同生效一个月内7 设备操作运行说明书1套设备组态调试 10 天内8 设备维修手册验收合格 10 天内9 控制系统手册、随机文件、图纸及其他原始资料1套验收合格 10 天内3.6工程进度1、合同签订并收到预付款后30天内完成施工图设计2、合同生效后6个月内装置建成投产。
3.7系统报价序号名称数量价格（万元）1 鼓风机1套552 真空泵1套753 水冷却器1台104 吸附器2套505 分子筛10T 1806 氧化铝8T 87 气体储存罐1台88 气体平衡罐1台 69 仪控系统1套1510 电控系统1套811 仪表空气系统1套 612 切换系统1套3513 安装材料费1套1514 安装费1套1015 工程设计费1套 5合计486合计人民币（大写）：肆佰捌拾陆万元整说明：该报价仅基本配置报价，如配置有变化，价格也会做相应变化。
该报价有效期为3个月四、近两年变压吸附设备部分业绩表序用户单位数量规格备注号1江苏南通第一玻璃厂1套ZY-50变压吸附制氧设备2江苏兴化药用玻璃总厂1套ZY-50变压吸附制氧设备3江苏南通海浪玻璃厂1套ZY-50变压吸附制氧设备4云南大理钢铁厂1套ZY-50变压吸附制氧设备5广宁造纸厂1套ZY-50变压吸附制氧设备6广东广宁纸浆厂1套ZY-50变压吸附制氧设备7浙江诸暨钢铁厂1套ZY-70变压吸附制氧设备8重庆北碚玻璃仪器厂1套ZY-150变压吸附制氧设备9广西大申化工厂2套ZY-150变压吸附制氧设备10山东枣庄矿务局1套ZY-150变压吸附制氧设备11山东滕州蒋庄煤矿1套ZY-150变压吸附制氧设备12山东章丘钢铁厂1套ZY-150变压吸附制氧设备13福建邵武竹浆厂1套ZY-200变压吸附制氧设备14成都化工二厂1套ZY-300变压吸附制氧设备15达县钢铁厂1套ZY-300变压吸附制氧设备16杭州市崇贤钢铁厂1套ZY-300变压吸附制氧设备17四川新都氮肥厂2套ZY-600变压吸附制氧设备18宁厦石咀山钢铁厂1套ZY-600变压吸附制氧设备19四川省石油管理局隆昌炭黑厂1套ZY-600变压吸附制氧设备20武进钢铁厂1套ZY-800变压吸附制氧设备21四川开江化工厂1套ZY-1100变压吸附制氧设备22常州中天热电厂1套HTN-P-150PSA制氧设备23沈阳华路贸易有限公司1套ZY-2500变压吸附制氧设备出口朝鲜25印度1套ZY-1800变压吸附制氧设备出口26土耳其2套ZY-2000变压吸附制氧设备出口五、公司投资成功案例5.1四川简阳川橡通力有限公司制氧厂2004年我公司在四川简阳川橡通力有限公司投资132万元ZY-300/90变压吸附制氧设备一套并成立四川简阳天欣气体有限公司。
