钢丝编织胶管规格及技术参数
钢丝胶管尺寸规格对照表
钢丝胶管尺寸规格对照表
钢丝胶管是常用的管线成型材料，包括钢丝胶管、硅胶管、硅胶管和聚乙烯管等。
它拥有众多优点，如耐酸碱、耐腐蚀、耐磨损、热稳定性好、温度可达200℃、阻燃性好、优异的机械性能和较高的回弹率。
它应用在液压、气动、气体密封、电机和发动机等行业中，可用于飞机、汽车、摩托车、锅炉、游艇等产品的冷却液成型和燃油成型。
钢丝胶管尺寸以英寸衡量，有1/8″、1/4″、5/16″、3/8″、5/8″、7/8″、1″、11/4″、11/2″、2″、21/2″、3″等。
其中1/8″等于3.17mm，1/4″等于 6.35mm，5/16″等于7.92mm，3/8″等于9.52mm，5/8″等于15.88mm，7/8″等于22.22mm，1″等于25.4mm，11/4″等于31.75mm，11/2″等于38.1mm，2″等于50.8mm，21/2″等于63.5mm，3″等于76.2mm。
钢丝胶管安装要求要满足螺栓转矩、连接头型号、管线尺寸等。
一般采用M5、M6、M7等螺栓，根据专业要求可选用A、B、C等三种不同型号的连接头。
另外，钢丝胶管安装时要注意旋紧螺栓的方向，一般是顺时针旋紧，避免工具反复拧松拧紧容易造成损坏，可以确保连接头的持久性和可靠性。
同时，钢丝胶管安装完成后，还需要经过压力测试、漏气测试和灭菌
消毒等后期处理工作，保证系统的安全可靠。
钢丝胶管安装是一项费时费工也很费心的工作，但它可以在保证系统安全性的同时带来更低的维护费用和更高的效率，是用户值得投资的成本项目。
两层钢丝编织高压胶管标准
两层钢丝编织高压胶管标准1. 什么是两层钢丝编织高压胶管？说到两层钢丝编织高压胶管，大家可能会觉得有点陌生，但实际上，它在我们的生活中可用得上呢！想象一下，平时看到的各种机械设备、汽车、甚至一些工业设备，很多都是依赖这种胶管来传输液体或者气体的。
它的核心就是那两层钢丝编织，嘿，听上去是不是很牛！这种设计不仅让胶管在高压环境下也能稳稳当当，还让它的耐磨性大大提升。
换句话说，你要是买了这种胶管，基本上可以放心使用，不用担心它“挂掉”。
1.1 材料和结构那么，这种高压胶管是由什么材料做成的呢？一般来说，它的外层多是用耐磨的橡胶，而内层则是一些特殊的合成材料，能够抵抗各种液体和气体的侵蚀。
而两层钢丝编织，像个超级英雄一样，把这些材料牢牢地捆绑在一起，确保在高压下不容易爆掉。
要是用上劣质的胶管，哎呀，那可就真的“见光死”了，随时可能出现泄漏的情况。
1.2 应用范围那么，这玩意儿到底用在哪儿呢？真是无处不在呀！从汽车的刹车系统、液压设备，到工业生产线，甚至家庭的园艺喷灌系统，都能看到它的身影。
说到底，它的应用真是五花八门。
每当你看到工地上那种吱吱作响的机器，别以为它们全是老古董，里面可能就藏着我们今天说的这种高压胶管呢。
2. 高压胶管的标准和规范说到标准，哎，很多人第一反应就是：“标准不就是个死规定吗？”其实不然，标准就像一个安全网，能够保护我们免受不必要的损失。
两层钢丝编织高压胶管的标准就分为几个方面，咱们一起来看看。
2.1 压力和温度首先，胶管的工作压力和温度是关键。
高压胶管可不能随随便便就用在高压环境下。
通常来说，胶管的工作压力需要经过严格测试，确保能够承受住各种恶劣条件。
温度呢，正常情况下，胶管能在40℃到100℃的范围内工作。
要是超过这个范围，嘿，你可得小心了，有可能就“开膛破肚”了！2.2 尺寸和标识接下来，尺寸和标识也不容忽视。
高压胶管的直径、长度都得有统一的标准。
你说，尺寸不对的话，那连接起来岂不是“南辕北辙”？再者，标识也得清楚明了，方便大家一眼就能看出这条胶管适合什么样的环境、能承受多大的压力。

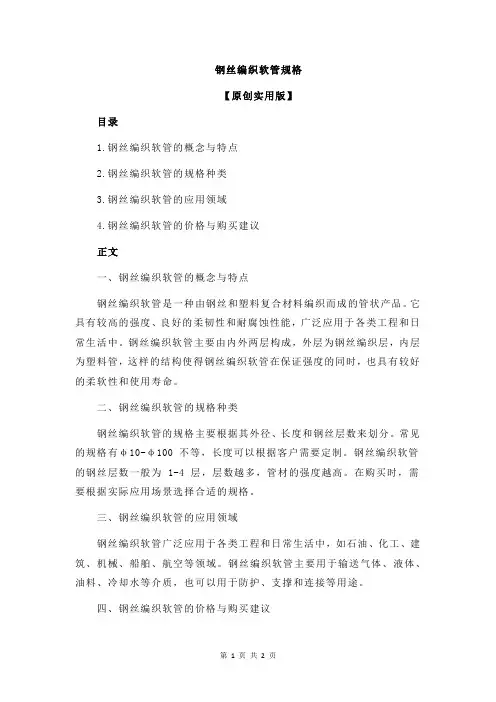

钢丝编织软管规格
钢丝编织软管规格
【原创实用版】
目录
1.钢丝编织软管的概念与特点
2.钢丝编织软管的规格种类
3.钢丝编织软管的应用领域
4.钢丝编织软管的价格与购买建议
正文
一、钢丝编织软管的概念与特点
钢丝编织软管是一种由钢丝和塑料复合材料编织而成的管状产品。
它具有较高的强度、良好的柔韧性和耐腐蚀性能，广泛应用于各类工程和日常生活中。
钢丝编织软管主要由内外两层构成，外层为钢丝编织层，内层为塑料管，这样的结构使得钢丝编织软管在保证强度的同时，也具有较好的柔软性和使用寿命。
二、钢丝编织软管的规格种类
钢丝编织软管的规格主要根据其外径、长度和钢丝层数来划分。
常见的规格有φ10-φ100 不等，长度可以根据客户需要定制。
钢丝编织软管的钢丝层数一般为 1-4 层，层数越多，管材的强度越高。
在购买时，需要根据实际应用场景选择合适的规格。
三、钢丝编织软管的应用领域
钢丝编织软管广泛应用于各类工程和日常生活中，如石油、化工、建筑、机械、船舶、航空等领域。
钢丝编织软管主要用于输送气体、液体、油料、冷却水等介质，也可以用于防护、支撑和连接等用途。
四、钢丝编织软管的价格与购买建议
钢丝编织软管的价格受其规格、材质、生产厂家等因素影响，价格差异较大。
在购买时，建议您根据实际需求选择合适的规格和材质，同时要选择信誉良好的生产厂家，以保证产品质量和售后服务。

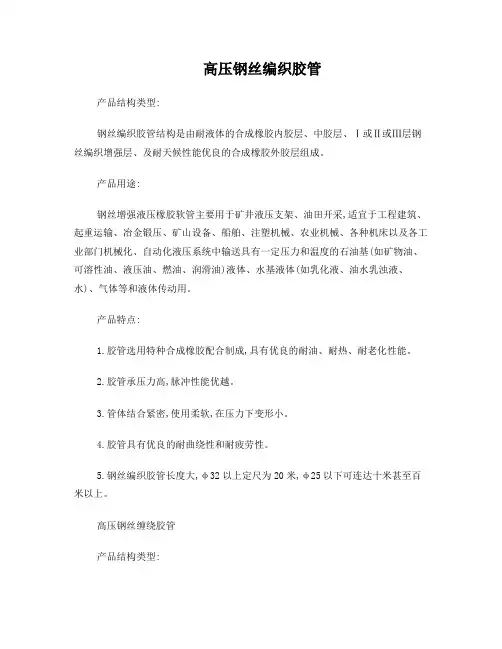

高压钢丝编织胶管
高压钢丝编织胶管产品结构类型:钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
产品用途:钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动用。
产品特点:1.胶管选用特种合成橡胶配合制成,具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高,脉冲性能优越。
3.管体结合紧密,使用柔软,在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大,φ32以上定尺为20米,φ25以下可连达十米甚至百米以上。
高压钢丝缠绕胶管产品结构类型:主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成,内胶层具有使输送介质承受压力,保护钢丝不受侵蚀的作用,外胶层保护钢丝不受损伤,钢丝(φ0.3--2.0增强钢丝)层是骨架材料起增强作用。
产品用途:高压钢丝增强液压胶管主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力(较高压力)和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊液、水)等和液体传动用,最高耐工作压力可达70-100MPa。
钢丝缠绕胶管标准参照GB/T10544-03标准,DIN20023,SAE100R9~13标准。
硅胶管产品技术特性:耐压:≥6.0KV 工作温度:-60+200 比重:1.2 硬度:70±5 抗张强度:≥6.5 顔色:透明、白色、黑色、红色、黄色、绿色应用:适用于家电、灯饰、医疗器械等。
钢丝编织液压胶管 GB
钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准织液压胶管 GB/T3683-92 (MT98-84) 标准构及性能：：黑色耐油合成橡胶。
：一层高强度，高抗拉的软管专用钢丝编织的增强层（1W/B）：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
围: -40 ℃至+100 ℃此类胶管扣压需剥外胶。
英制规格胶管内径增强层外径管外径工作压力爆破压力最小弯曲半径重量成品长度inch mm mm mm MPa MPa mm kg/m metres 1/4 6.3±0.511.4±0.515.4 20.0 50.0 100 0.30 20至100 5/16 8.0±0.513.5±0.517.7 17.5 43.5 115 0.40 20至100 3/8 10±0.515.8±0.520.0 16.0 40.0 130 0.47 20至100 1/2 13±0.519.0±0.523.4 14.0 35.0 180 0.57 20至100 5/8 16±0.522.0±0.526.5 12.0 30.0 205 0.65 20至100 3/4 19±0.525.2±0.529.6 10.0 25.0 240 0.76 20至100 7/8 22±0.528.6±0.633.0 9.0 22.5 280 0.93 20至1001 25±0.532.0±0.636.0 8.0 20.0 300 1.03 20至501 1/4 32±0.539.5±0.843.4 6.0 15.0 420 1.26 201 1/2 38±0.545.8±0.849.8 5.0 12.5 500 1.47 201 3/4 45±0.556.5±0.856.5 5.0 12.5 500 1.64 202 51±0.563.0±0.863.0 4.0 10.0 630 1.90 202 1/2 64±0.577.0±0.877.0 3.0 7.5 700 2.50 20织液压胶管 GB/T3683-92(MT98-84) 标准产品结构及性能：内胶层：黑色耐油合成橡胶。
钢丝编织胶管总成的标准
钢丝编织胶管总成的标准
钢丝编织胶管总成是一种常见的工业管道产品，广泛应用于液
压系统、石油化工、矿山机械等领域。
为了确保产品质量和安全性，钢丝编织胶管总成需要符合一系列的标准和规范。
首先，钢丝编织胶管总成的材料选择必须符合相关的国家标准，如管体材料应具有耐油、耐磨、耐高温等特性，而钢丝编织层应具
有足够的强度和柔韧性。
此外，胶管总成的生产工艺也需要符合相
关的标准，包括挤压成型、钢丝编织、胶管硫化等工艺流程，以确
保产品的稳定性和可靠性。
其次，钢丝编织胶管总成的尺寸和参数也需要符合标准规定，
包括管体内径、壁厚、工作压力等参数，以及连接方式和接头标准，以确保产品在安装和使用过程中能够正常工作并具有良好的密封性能。
此外，钢丝编织胶管总成的使用环境和工作条件也需要考虑在内，例如特殊工况下的耐压、耐腐蚀要求，以及在低温或高温环境
下的性能要求等，这些都需要在标准中有所规定。
总的来说，钢丝编织胶管总成的标准是为了保障产品质量和安全性，确保产品在使用过程中能够正常工作并具有良好的耐久性和可靠性。
只有严格遵守这些标准，才能生产出优质的钢丝编织胶管总成产品，为工业生产和设备运行提供可靠的保障。
橡胶软管简介
橡胶软管简介橡胶软管，是钢丝编织胶管。
胶管由内胶层，一层钢丝编织层和外胶层组成。
适用于输送液压流体，如醇，燃油，润滑油，乳化液等等。
（一）橡胶软管特点：1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。
（二）橡胶软管简要简介一、橡胶软管外观：与硬管相区分，（橡胶）软管最大的特征是可弯曲性。
根据使用工况和性能要求的差异软管的设计千差万别，常见的参数有尺寸、压力、重量、长度、弯曲度、化学耐用性等。
二、橡胶软管特性：橡胶软管相比民用软管，工业作业环境更复杂、更恶劣、设备对输送管的要求也更苛刻，因此工业软管从设计、对材料的选择到生产、运输甚至最终的储存都有严格的规范和标准。
三、橡胶软管尺寸：橡胶软管的尺寸可选范围更广，压力温度范围广大，耐化学性能更高。
四、橡胶软管应用：橡胶软管应用领域涵盖了各个工业生产制造和流通领域，广泛应用于石油、化工、船舶、船坞、罐车、农业、食品、饮料、医药等行业，以及冷热水、蒸汽、通风、冷却、消防、液压，介质如气、水、雾、泥水、砂粒、铁粒等等各个方面。
橡胶软管，不论介质是水、气、油、化学品或其他通常都有内胶、外胶和中间层组成。
中间层通常以编织成份居多，其强化软管强度的作用。
五、橡胶软管工艺：橡胶软管，不论介质是水、气、油、化学品或其他通常都有内胶、外胶和中间层组成。
中间层通常以编织成份居多，其强化软管强度的作用。
此外还有内外胶之间常见内嵌钢丝，适用真空负压作业。
还有带导电丝，适用禁止产生火花的作业环境，如燃油等。
（三）橡胶软管规格参数1、钢丝编织胶管(一层钢丝）工作温度：-40℃—+100℃软管规格内径钢丝层直径外径5MM 4.5MM-5.5MM8.9MM-10.1MM 11.9MM-13.5MM6MM 5.5MM-6.5MM10.9MM-12.1MM 15.2MM-17.0MM8MM 7.5MM-8.5MM13.1MM-14.3MM 17.2MM-19.0MM10MM 9.5MM-10.5MM15.1MM-16.3MM 19.2MM-21.0MM13MM 12.5MM-13.5MM18.9MM-20.5MM 23.0MM-25.2MM16MM 15.5MM-16.5MM21.9MM-23.5MM 26.0MM-28.2MM19MM 18.5MM-19.5MM24.9MM-26.5MM 29.0MM-31.2MM22MM 21.5MM-22.5MM27.9MM-31.4MM 32.0MM-34.2MM25MM 24.5MM-25.5MM31.4MM-33.0MM 36.0MM-38.2MM32MM 31.3MM-32.7MM38.4MM-40.0MM 42.8MM-45.5MM38MM 37.3MM-38.744.4MM-46.0MM 48.8MM-51.5MMMM51MM 50.0MM-52.0MM57.4MM-59.0MM 61.8MM-64.5MM2、钢丝编织胶管（二层钢丝）结构：胶管由内胶层，二层钢丝编织层和外胶层组成。
钢丝编织液压胶管-GB
钢丝编织液压胶管G B/T3683-92(M T98-84)标准钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准产品结构及性能：内胶层：黑色耐油合成橡胶。
增强层：一层高强度，高抗拉的软管专用钢丝编织的增强层（1W/B）外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至+100 ℃:::::此类胶管扣压需剥外胶。
通径英制规格胶管内径增强层外径管外径工作压力爆破压力最小弯曲半径重量成品长度inch mm mm mm MPa MPa mm kg/m metres6 1/4 6.3±0.511.4±0.515.4 20.0 50.0 100 0.30 20至100 8 5/16 8.0±0.513.5±0.517.7 17.5 43.5 115 0.40 20至100 10 3/8 10±0.515.8±0.520.0 16.0 40.0 130 0.47 20至100 13 1/2 13±0.519.0±0.523.4 14.0 35.0 180 0.57 20至100 16 5/8 16±0.522.0±0.526.5 12.0 30.0 205 0.65 20至100 19 3/4 19±0.525.2±0.529.6 10.0 25.0 240 0.76 20至100 22 7/8 22±0.528.6±0.6 33.0 9.0 22.5 280 0.93 20至100 25 1 25±0.532.0±0.636.0 8.0 20.0 300 1.03 20至50 32 1 1/4 32±0.539.5±0.843.4 6.0 15.0 420 1.26 2038 1 1/2 38±0.545.8±0.849.8 5.0 12.5 500 1.47 2045 1 3/4 45±0.556.5±0.856.5 5.0 12.5 500 1.64 2051 2 51±0.563.0±0.863.0 4.0 10.0 630 1.90 2064 2 1/2 64±0.577.0±0.877.0 3.0 7.5 700 2.50 20钢丝编织液压胶管 GB/T3683-92(MT98-84) 标准产品结构及性能：内胶层：黑色耐油合成橡胶。
钢丝编织高压胶管工作压力及适配接头参数
转载请注明资料来源《软管网技术中心》
作者：日东升高压胶管http：//
钢丝液压胶管在机械设备制造业常用接头形式有内螺纹和外螺纹及快速接头。内螺纹接头一般有螺母、芯子和套筒组成。下表指的是适配螺纹数据。芯子的接头形式多种，常用的有A型（平头）、B型（卡套）、C型（喇叭口，内锥度）、D型（圆头，和尚头）、H头（带密封圈的锥头）等等。
美制15/18*12牙
11/4
32
60KG
110KG
120KG
320KG
公制M45*2
英制G11/4*11牙
美制15/8*12牙
11/2
38
50KG
100KG
110KG
250KG
公制M52*2
英制G11/2*11牙
美制G17/8*12牙
2
51
40KG
80KG
95KG
200KG
公制M64*2
英制2寸*11牙
3/8
10
160KG
400KG
440KG
700KG
公制M18*1.5
英制G1/8*19
美制9/16*18牙
1/2
13
140KG
300KG
320KG
600KG
公制M22*1.5
英制G1/Leabharlann *14牙美制3/4*16牙
5/8
16
120KG
210KG
230KG
550KG
公制M27*1.5
英制G5/8*14牙
英寸内径
（inch)
胶管内径
（mm)
一层编织
工作压力
二层编织
工作压力
三层编织
钢丝编织软管规格
钢丝编织软管规格摘要：I.钢丝编织软管简介A.定义与特点B.应用领域II.钢丝编织软管规格A.分类与型号B.尺寸与压力C.耐温性与材料III.钢丝编织软管选购与使用A.选购注意事项B.安装与维护C.常见问题与解决方法IV.钢丝编织软管的未来发展A.技术创新B.市场需求与前景正文：钢丝编织软管是一种广泛应用于工业领域的管道设备，具有耐压、耐磨、耐腐蚀等特点，主要用于输送气体、液体、固体颗粒等介质。
随着工业技术的发展，钢丝编织软管在各个领域的应用越来越广泛，其规格型号也不断增多，为用户提供了更多的选择。
一、钢丝编织软管简介钢丝编织软管是一种由钢丝编织而成，外部包裹有橡胶或塑料等材料的软管。
它具有良好的耐压性能、抗磨损性能和抗腐蚀性能，因此广泛应用于矿山、石油、化工、船舶、医药等领域。
钢丝编织软管具有以下特点：1.良好的柔软性和弯曲性能，适用于各种复杂的安装环境；2.较高的耐压性能，可承受高压介质的输送；3.良好的耐磨性能和耐腐蚀性能，使用寿命长；4.结构简单，安装维护方便。
二、钢丝编织软管规格1.分类与型号钢丝编织软管根据应用领域和输送介质的不同，可以分为多种类型，如高压钢丝编织软管、不锈钢钢丝编织软管、耐磨钢丝编织软管等。
每种类型的钢丝编织软管都有其特定的型号和规格，用户在选购时需要根据实际需求进行选择。
2.尺寸与压力钢丝编织软管的尺寸和压力是衡量其性能的重要指标。
尺寸包括内径、外径、长度等参数，用户需要根据介质的输送量和安装空间来选择合适的尺寸。
压力则表示软管能承受的最大工作压力，用户需要根据实际工作压力来选择合适的压力等级。
3.耐温性与材料钢丝编织软管的耐温性是指其在一定温度范围内能正常工作的能力。
不同类型的钢丝编织软管耐温性能不同，用户需要根据介质的温度来选择合适的耐温等级。
此外，钢丝编织软管的材料也是影响其性能的重要因素，常用的材料有橡胶、塑料、不锈钢等。
三、钢丝编织软管选购与使用1.选购注意事项在选购钢丝编织软管时，用户需要注意以下几点：(1) 根据实际需求选择合适的类型、型号和规格；(2) 注意软管的耐压性能、耐温性能和耐磨性能，确保能满足实际工作需求；(3) 选择正规厂家生产的产品，保证产品质量。
高压钢丝编织胶管技术性能参数
2-89-3
89±0.5
106
+1.2
99±0.8
3.5
10.5
1060
5.73
-1.0
2-102-3
102±0.5
118
+1.2
112±0.8
3
9
1200
6.16
-1.0
2-127-2
127±0.5
143
+1.2
137±0.8
2
6
1450
7.32
-1.0
3-6-68
6±0.5
18
+1.0
13.5±0.6
60
150
100
0.45
-0.8
3-8-54
8±0.5
20
+1.0
15.5±0.6
50
125
115
0.62
-0.8
3-10-44
10±0.5
22
+1.0
17.5±0.6
40
100
130
0.71
-0.8
3-13-32
13±0.5
26
+1.2
21.5±0.8
30
90
180
0.93
-1.0
3-16-23
16±0.5
5
15
500
1.80
-1.2
1-51-4
51±1.0
63
+1.5
58.2±0.8
4
15
630
1.80
-1.2
2-6-60
6±0.5
18
+1.0
钢丝胶管尺寸规格对照表
钢丝胶管尺寸规格对照表
随着社会的发展，给我们的生活带来了很多便利，钢丝胶管也是其中之一，它的用处早已被人们发掘，在各种不同的行业中都有着重要的作用，其中尺寸规格的使用也是不可忽视的。
但是，在选择钢丝胶管的时候，许多人可能会遇到尺寸规格的疑问。
为此，经过多次研究，我们制作了钢丝胶管尺寸规格对照表，用以帮助用户正确地选择适合自己行业的钢丝胶管。
首先，从钢丝胶管的尺寸和规格来看，其外径有5mm、6mm、7mm、8mm4种，分别适用于多种行业，其中，5mm是供水行业用，6mm用于热水行业，7mm用于冷水行业，8mm用于供暖行业。
通常情况下，同样的钢丝胶管，在不同的行业，它们的使用尺寸也有所不同，一般来说，对于低温行业，使用的尺寸比较小，而对于高温行业，使用的尺寸要大一些。
接下来，再来看看钢丝胶管的规格，从内部结构来看，主要分为钢管型和线型，其中，钢管型的结构比较复杂，主要用于高温环境；而线型的结构比较简单，通常用于低温环境。
对于某个行业而言，它使用的钢丝胶管也不能一概而论，除了要考虑尺寸外，结构也是不可忽视的，以便能更好地衔接不同的工艺装置。
为了帮助用户更全面的了解钢丝胶管的尺寸规格，我们制作了上述规格对照表，其中，我们按照行业将所有尺寸和结构进行了分类，以便用户能更快地找到自己需要的钢丝胶管尺寸规格，并且在使用上没有任何错误。
总之，尺寸规格对照表，无论在决定规格上还是决定尺寸上，都可以提供给用户一个参考，帮助用户准确快捷地选择适合自己行业的钢丝胶管尺寸规格。
钢丝编织液压胶管GBT
钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准产品结构及性能：内胶层：黑色耐油合成橡胶。
增强层：一层高强度，高抗拉的软管专用钢丝编织的增强层（1W/B）外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至+100 ℃:::::此类胶管扣压需剥外胶。
通径英制规格胶管内径增强层外径管外径工作压力爆破压力最小弯曲半径重量成品长度inch mm mm mm MPa MPa mm kg/m metres6 1/4 6.3±0.511.4±0.515.4 20.0 50.0 100 0.30 20至100 8 5/16 8.0±0.513.5±0.517.7 17.5 43.5 115 0.40 20至100 10 3/8 10±0.515.8±0.520.0 16.0 40.0 130 0.47 20至100 13 1/2 13±0.519.0±0.523.4 14.0 35.0 180 0.57 20至100 16 5/8 16±0.522.0±0.526.5 12.0 30.0 205 0.65 20至100 19 3/4 19±0.525.2±0.529.6 10.0 25.0 240 0.76 20至100 22 7/8 22±0.528.6±0.633.0 9.0 22.5 280 0.93 20至100 25 1 25±0.532.0±0.636.0 8.0 20.0 300 1.03 20至50 32 1 1/4 32±0.539.5±0.843.4 6.0 15.0 420 1.26 2038 1 1/2 38±0.545.8±0.849.8 5.0 12.5 500 1.47 2045 1 3/4 45±0.556.5±0.856.5 5.0 12.5 500 1.64 2051 2 51±0.563.0±0.863.0 4.0 10.0 630 1.90 2064 2 1/2 64±0.577.0±0.877.0 3.0 7.5 700 2.50 20钢丝编织液压胶管 GB/T3683-92(MT98-84) 标准产品结构及性能：内胶层：黑色耐油合成橡胶。
胶管规格
胶管的长度：两端的总长产品结构类型：钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
产品用途：钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
产品特点：1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。
适用温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。
钢丝编织液压胶管技术性能指标：(通径φ5-51, φ51-127)层数*通径*压力胶管内径mm胶管外径mm钢丝层直径mm工作压力MPa最小爆破压力MPa最小弯曲半径mm参考重量kg/m1-5-21 5±0.5 12.7±0.8 9.5±0.6 21 63 90 0.25+1.01-6-21 6±0.5 16-0.811.7±0.620 60 100 0.34+1.01-8-17.5 8±0.5 18-0.813.7±0.617.5 52.5 115 0.42+1.01-10-16 10±0.5 20-0.815.7±0.616 48 130 0.47+1.21-13-14 13±0.5 24-0.819.7±0.814 42 180 0.64+1.21-16-12 16±0.5 27-1.022.7±0.812 36 205 0.70+1.21-19-10 19±0.5 30-1.025.7±0.810 30 240 0.84+1.21-22-9 22±0.5 33-1.028.7±0.89 27 280 0.95 1-25-8 25±0.5 37 +1.2 32.2±0.88 24 300 1.09-1.0+1.539.2±0.8 6 18 420 1.38 1-32-6 32±0.7 44-1.2+1.51-38-5 38±0.7 5045.2±0.8 5 15 500 1.80-1.2+1.51-51-4 51±1.0 6358.2±0.8 4 15 630 2.30-1.22-5-60 5±0.5 15.0±0.8 11.2±0.660 150 90 0.40+1.02-6-60 6±0.5 1813.5±0.660 150 100 0.45-0.8+1.015.5±0.650 125 115 0.62 2-8-50 8±0.5 20-0.8+1.017.5±0.640 100 130 0.71 2-10-40 10±0.5 22-0.8+1.22-13-30 13±0.5 2621.5±0.830 90 180 0.93-1.0+1.22-16-21 16±0.5 2924.5±0.821 63 205 1.00-1.0+1.227.5±0.818 54 240 1.23 2-19-18 19±0.5 32-1.0+1.230.5±0.816 48 270 1.38 2-22-16 22±0.5 35-1.0+1.234±0.8 14 42 300 1.54 2-25-14 25±0.5 39-1.0+1.541±0.8 11 33 420 1.92 2-32-11 32±0.7 46-1.2+1.542±0.8 10 30 500 2.44 2-38-10 38±0.7 52-1.2+1.560±0.8 8 24 630 3.28 2-51-8 51±0.7 65-1.23-5-72 5±0.5 17±0.8 13.2±0.672 180 120 0.5+1.03-6-68 6±0.5 19?15±0.6 68 170 140 0.56-0.8+1.017.5±0.654 120 160 0.83 3-8-54 8±0.5 22-0.8+1.019.5±0.644 110 180 0.95 3-10-44 10±0.5 24-0.8+1.223.5±0.832 96 240 1.22 3-13-32 13±0.5 28-0.8+1.23-16-23 16±0.5 3126.5±0.823 69 300 1.3-1.0+1.229.5±0.820 60 330 1.62 3-19-20 19±0.5 34-1.0+1.232.5±0.818 54 380 1.81 3-22-18 22±0.5 37-1.0+1.23-25-16 25±0.5 4136.0±0.816 48 400 1.99-1.0+1.543.0±0.813 39 450 2.46 3-32-13 32±0.7 48-1.2+1.549.0±0.812 36 500 3.08 3-38-12 38±0.7 54-1.2+1.53-51-10 51±1.0 67 62.0±0.810 30 630 3.96+1.53-32-13 32±0.7 4641±0.8 11 33 420 1.92-1.2+1.542±0.8 10 30 500 2.44 3-38-12 38±0.7 52-1.2+1.53-51-10 51±0.7 65 60±0.8 8 24 630 3.28+1.51-45-5 45±0.7 5752±0.8 5 15 600 2.04-1.2+1.52-45-11 45±0.7 59 54±0.8 11 33 630 3.081-64-2.5 64±1.0 75±1.5 71±0.8 2.5 3.75 770 3.00+1.084±0.6 1.5 4.5 930 3.50 1-76-1.5 76±1.0 88-0.8+1.099±0.6 1 3 1100 4.40 1-89-1 89±1.0 103-0.8+1.0111±0.60.8 2.4 1250 5.00 1-102-0.8 102±0.5 115-0.8+1.22-64-5 64±0.5 7974±0.8 5 15 790 3.74-0.8+1.286±0.8 4 12 920 4.77 2-76-4 76±0.5 92-1.0+1.299±0.8 3.5 10.5 1060 5.73 2-89-3 89±0.5 106-1.0+1.22-102-2.5 102±0.5 118 112±0.8 3 9 1200 6.16 3-64-6 64±1 80 +1.275±0.8 6 18 790 4.72-1.0+1.288±0.8 5 15 960 5.69 3-76-5 76±1 92-1.0+1.53-89-4 89±1 107101±0.8 4 12 1100 6.8-1.2+1.5114±0.8 3 9 1280 7.34 3-102-3 102±1 120-1.2+1.53-127-2.5 127±1 145139±0.8 2.5 7.5 1560 8.45-1.2注：本企业钢丝编织胶管参照GB/T3683-1992标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体。
钢丝编织胶管结构设计
胶管制品结构设计二（钢丝编织胶管结构设计）一、设计目的:练习设计胶管的基本程序和方法；胶管结构设计计算能力；胶管施工表制定。
二、设计器材：绘图相关器材，计算器，A4纸（自备）三、设计内容：已知：高压钢丝编织胶管用途：适于输送液压流体、液压油、燃油、润滑油、乳化液、乙二醇水溶液及水等等。
工作温度：-40℃—+100℃，编织机锭子数可选取24,28,32等，每锭子上线的根数可选用4，5, 6,7等。
编织角度为理想平衡角。
1.设计目的2.设计器材3.设计原则4.设计结构及作用5.骨架材料的要求6.胶管部件尺寸的选择7.结构设计及验证8.施工计算9.工艺流程10.结构简图11.设计总结（1000字）钢丝编织胶管结构设计系别：化学工程系班级：高分子1134班指导：屈超设计：第一组胡增规格：φ36×2W/B×9-20时间：2012年11月一、设计目的熟练掌握胶管设计的程序及方法提高胶管结构设计的基本能力学会胶管施工表的制定二、设计器材橡胶专业手册、计算器、绘图工具三、设计原则根据已知胶管的使用条件和工作环境以及大小规格进行设计保证来源充足、成本低；所用设备合理、有较高生产效率的原则进行设计四、设计流程结构形式的确定→工作压力、安全系数和耐压强度的确定→骨架材料的选择→胶料及胶料厚度的确定五、结构形式的确定：钢丝编织胶管六、工作压力、安全系数和耐压强度的确定1.理论爆破压力：P B=5P=45MPa2.安全系数：≧4（经查资料得）3.爆破压力公式: PB =KKBNniC2C4/D2C12C32=45.385 MPaK=1.105； KB =800N/根（查资料）；Nn=24×4=96(自选)；i=2；C2=0.7（查表）；C 4=0.955（1-A（n-1））；D=36+3×2+2×2×2=50；C1=1（平衡角）；C3=1（因钢丝所1）；T=2.22D=111mm七、骨架材料的选择1.采用常用碳钢丝：钢号：35号钢（质量）；直径2mm；拉伸强度800N/根。
光大公司钢丝编织(缠绕)液压胶管总成技术规格书
钢丝编织（缠绕）液压胶管总成技术规格书一、使用地点本次采购的钢丝编织（缠绕）液压胶管总成主要供煤矿井下采掘设备及综采工作面液压支架等使用。
二、货物名称及供货范围1、货物名称：钢丝编织（缠绕）液压胶管总成2、供货范围：直径φ6mm—φ51mm（详见附件明细）三、主要技术参数1、液压胶管的平均有焰燃烧和无焰燃烧时间不大于30s，且任一胶管有焰燃烧和无焰燃烧时间不大于60秒。
2、液压胶管的抗静电试验中，两极间测试电阻不超过25×108/d（Ω），d 为软管公称外径，单位为毫米（mm）。
3、液压胶管总成的管接头材质为碳钢，接头表面须镀锌并作钝化处理，颜色为彩锌。
4、液压胶管总成的密封试验压力为其许用工作压力，试验三次，每次1min，不应有渗漏和损坏。
5、液压胶管总成出厂前，应以其许用工作压力的1.5倍进行保压试验，时间不低于1min，不能出现泄漏、接头拔脱或两端接头25mm范围内胶管发生破坏的现象。
6、液压胶管总成出厂前，应将液压胶管内的液体及杂质清理干净，并将两端接头加盖防尘盖。
7、软管公称内径小于或等于22mm时弯曲180°；软管公称内径大于22mm 时弯曲90°。
在弯曲后，使试件恢复到室温，再对试件以设计工作压力的2倍保压5min，不应出现渗漏、龟裂及其他异常现象。
四、检验检测所需物资文件须提供出厂检验报告、液压胶管煤安标志证书。
五、液压胶管使用环境及范围能适用于井下各种作业环境中。
六、适用标准1、MT/T98-2006《液压支架用胶管及软管总成检验规范》。
2、GB/T3683-2011《橡胶软管及软管组合件油基或水基流体适用的钢丝编织增强液压型规范》3、GB/T10544-2003《钢丝缠绕液压橡胶软管和软管组件》4、MT/T 986-2006《矿用U型销式快速接头及附件》七、质量及验收要求1、液压胶管外观无局部隆起，管体无受损、变形、腐蚀、老化等异常现象。
2、液压胶管公称外径、内径偏差符合GB/T3683-2011相关要求。
