动力定位系统设计程序
车辆动力系统架构设计方案
车辆动力系统架构设计方案随着汽车工业的不断发展，车辆动力系统的架构设计也变得越来越重要。
一个好的动力系统架构设计方案可以确保车辆具备高性能、低排放以及良好的燃油经济性。
本文将介绍一个车辆动力系统架构设计方案的主要组成部分和功能。
1.发动机：发动机是车辆动力系统的核心组成部分。
在动力系统架构设计方案中，应选择适当的发动机类型，如内燃机、电动机或混合动力发动机等。
发动机应具备高效能、低排放以及可靠性。
同时，发动机应与车辆的整体设计和重量分布相匹配。
2.动力转换装置：动力转换装置用于将发动机产生的动力传输到车辆的驱动轮上。
根据车辆类型和设计要求，可以选择传统的变速器、电子控制变速器、无级变速器等。
动力转换装置应具备高效率、可靠性和快速响应的特点，以确保车辆具备良好的加速性能和燃油经济性。
3.能源存储系统：能源存储系统用于储存和释放电能，主要包括电池组、超级电容器和燃料电池等。
能源存储系统的设计应考虑能量密度、功率密度、充放电效率和可靠性等因素。
同时，还应考虑能源存储系统与车辆其他部件的集成和重量分布。
4.控制系统：控制系统用于监测和控制车辆动力系统的各部分，以实现最佳性能和燃油经济性。
控制系统应具备高精度、高可靠性和快速响应的特点，以应对不同驾驶条件和驾驶方式的变化。
同时，还应考虑控制系统与车辆其他部件的集成和通信。
5.车辆动力总成管理系统：车辆动力总成管理系统用于协调和优化车辆动力系统的各部分，以确保整体系统的高效率和可靠性。
车辆动力总成管理系统应包括能源管理、动力管理、故障诊断和车辆控制等功能。
车辆动力总成管理系统的设计应考虑不同驾驶条件和驾驶方式的变化以及车辆整体性能和燃油经济性的要求。
总之，一个好的车辆动力系统架构设计方案应包括发动机、动力转换装置、能源存储系统、控制系统和车辆动力总成管理系统等主要组成部分和功能。
这些部分和功能应相互匹配和集成，以确保整体动力系统的高性能、低排放和良好的燃油经济性。
动力定位系统发展状况及研究方法
四、结论与建议
3、加强人才培养和队伍建设。通过加强人才培养和引进高素质人才，建立专 业化的研发和运维团队，为动力定位系统的可持续发展提供有力保障。
四、结论与建议
4、拓展应用领域和市场。积极探索动力定位系统在其他领域的应用，如水上 运动、环保工程等，拓展新的市场和应用领域。
参考内容
内容摘要
随着全球定位系统（GPS）的不断发展，船舶动力定位系统（Dynamic Positioning System，DPS）已经成为海洋工程领域中不可或缺的一部分。然而， 船舶在复杂海况下易受风、浪、流等多种因素影响，使船舶位置和姿态难以保持。 为了解决这个问题，多传感器信息融合技术被引入到船舶动力定位系统中，以提 高船舶定位和姿态控制的精度。
2、基于神经网络的信息融合方 法
2、基于神经网络的信息融合方法
神经网络是一种模拟人脑神经元结构的计算模型，具有强大的非线性映射能 力和自学习能力。在船舶动力定位系统中，神经网络可以用于实现对船舶位置、 姿态等参数的估计和预测。常用的神经网络包括多层感知器（MLP）、递归神经 网络（RNN）和卷积神经网络（CNN）等。
二、动力定位系统的发展过程
1、初期发展
1、初期发展
动力定位系统的初期发展始于20世纪60年代，当时该技术主要应用于海洋石 油钻井平台。随着技术的不断发展，动力定位系统的应用范围也逐渐扩大，包括 海洋工程、海洋科学、水下考古等多个领域。
2、技术更新换代
2、技术更新换代
随着技术的不断进步，动力定位系统的性能得到了大幅提升。从最初的机械 式稳定平台到现在的计算机控制的动力定位系统，其技术更新换代迅速。近年来， 随着人工智能、物联网等技术的不断发展，动力定位系统的智能化、自动化程度 也越来越高。
动力定位系统设计程序

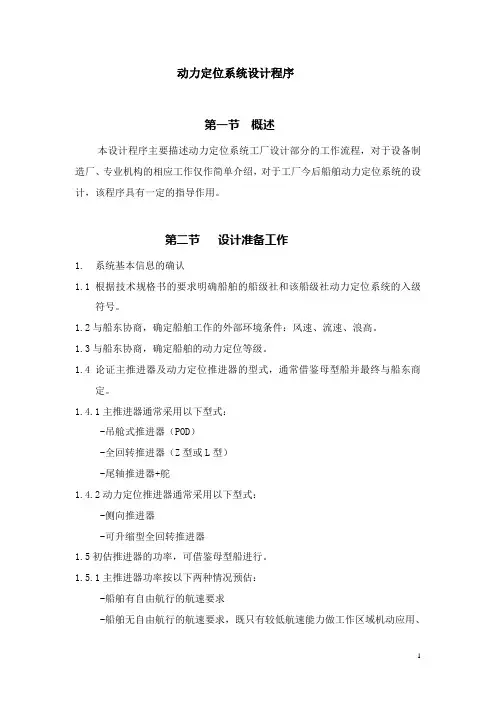

动力定位系统设计程序第一节概述本设计程序主要描述动力定位系统工厂设计部分的工作流程，对于设备制造厂、专业机构的相应工作仅作简单介绍，对于工厂今后船舶动力定位系统的设计，该程序具有一定的指导作用。
第二节设计准备工作1.系统基本信息的确认1.1根据技术规格书的要求明确船舶的船级社和该船级社动力定位系统的入级符号。
1.2与船东协商，确定船舶工作的外部环境条件：风速、流速、浪高。
1.3与船东协商，确定船舶的动力定位等级。
1.4论证主推进器及动力定位推进器的型式，通常借鉴母型船并最终与船东商定。
1.4.1主推进器通常采用以下型式：-吊舱式推进器（POD）-全回转推进器（Z型或L型）-尾轴推进器+舵1.4.2动力定位推进器通常采用以下型式：-侧向推进器-可升缩型全回转推进器1.5初估推进器的功率，可借鉴母型船进行。
1.5.1主推进器功率按以下两种情况预估：-船舶有自由航行的航速要求-船舶无自由航行的航速要求，既只有较低航速能力做工作区域机动应用、长距离调遣采用拖航的船舶1.5.2动力定位推进器按不同型式、数量进行功率配置论证。
1.5.3对于DP2、DP3入级符号，应注意推进器要求有冗余，通常用增加数量和增大功率来实现，以保证在缺少任意一台推进器时，余下的推进器能力仍然足够。
1.6初估电力负荷1.6.1由总设计师配合确定船舶工作工况的分类。
1.6.2由总设计师配合确定动力定位时各推力器的负荷系数。
1.6.3初估除推进器负荷之外的其它用电负荷，包括推进辅助机械、专用工作机械、机舱辅机、空调、通风、冷藏、日用生活用电、观通导航等，由各相关专业配合确定。
1.6.4确定、优化发电机组功率和数量，由轮机专业配合确定。
对于DP2、DP3发电机要求有冗余，通常用增加数量和增大功率来实现，以保证在缺少任意一台发电机时，余下的发电机能力仍然足够。
1.7根据动力定位系统的入级符号的要求，熟悉相应的设备、系统的设计要求。
1.8由动力定位系统设计责任人告知船、机、电专业主管动力定位系统的入级符号，要求各专业在相关系统设计和设备技术谈判时注意定位系统的特殊要求，并将所要求的内容反应在工厂图纸和设备技术协议中。
概述海上钻井平台的动力定位系统
概述海上钻井平台的动力定位系统动力定位（Dynamic Positioning）系统已经广泛应用于海洋作业船、海洋科考船、深海半潜式钻井平台以及为钻井平台服务的穿梭油轮、储油加工等船舶，目前建造的海洋工程船如风车安装船、穿梭油轮、MPF1000FDPSO和半潜式钻井平台如Sevan650、GM4000等都装备了动力定位系统，这些船根据用途装备的动力定位设备等级不同，因此设备的配置和入级标志也不同，下面作个简单的介绍。
1 动力定位功能及系统组成1.1 动力定位功能动力定位（以下简称DP）是完全依靠推进力方式而不是锚泊方式保持船位（固定位置或预定航线）。
其基本工作原理是利用计算机对接收的卫星定位信号（DGPS）、环境参数（风、浪、流）以及船舶传感器输入的船舶位置信号，自动地与计算机中模拟的预定船位进行比较，推算出保持这一位置需要的各推进器的推力、速度和方向，自动控制推进器工作。
反复地进行比较判断计算和执行控制，使船舶在规定的环境条件下，位置保持在精度允许的范围内。
1.2 DP系统组成DP主要有3大系统组成：电力系统；控制系统；推进系统。
1.2.1 DP电力系统：发电机组；配电系统；功率管理系统。
1.2.2 DP控制系统：计算机及自动控制系统；独立操纵杆系统（手动控制）；传感器系统[电罗经、移动参照传感器（MRU）、风向风速传感器]；位置参照系统[卫星参照系统GPS、激光参照系统（Laser）、雷达参照系统、无线电参照系统、水声参照系统、张紧索参照系统（Tautwire）]。
2 DP设备等级国际海事组织（IMO）通过的《海上移动式钻井平台构造和设备规则1989修正案》中详细地规定了DP设备等级，其文Msc./Cire.645《采用动力定位系统船舶导则》中规定了DP系统的设备等级分别为3级，即：Class1、Class2、Class3（为叙述方便，本文用DP1、DP2、DP3代表3个动力定位设备等级）。
船舶动态定位系统设计与实现

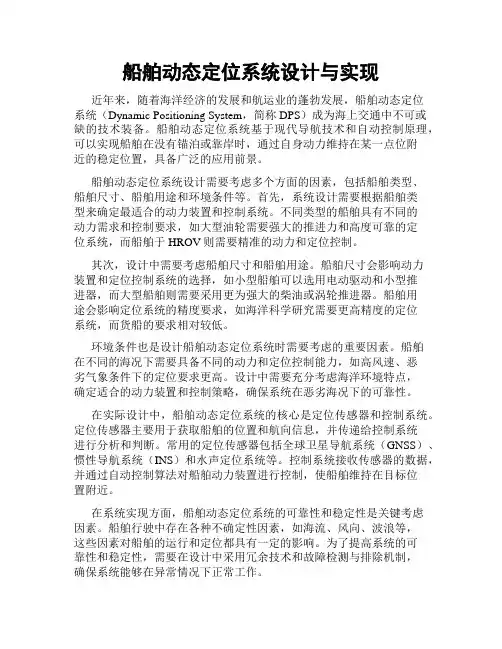

船舶动态定位系统设计与实现近年来，随着海洋经济的发展和航运业的蓬勃发展，船舶动态定位系统（Dynamic Positioning System，简称DPS）成为海上交通中不可或缺的技术装备。
船舶动态定位系统基于现代导航技术和自动控制原理，可以实现船舶在没有锚泊或靠岸时，通过自身动力维持在某一点位附近的稳定位置，具备广泛的应用前景。
船舶动态定位系统设计需要考虑多个方面的因素，包括船舶类型、船舶尺寸、船舶用途和环境条件等。
首先，系统设计需要根据船舶类型来确定最适合的动力装置和控制系统。
不同类型的船舶具有不同的动力需求和控制要求，如大型油轮需要强大的推进力和高度可靠的定位系统，而船舶于HROV则需要精准的动力和定位控制。
其次，设计中需要考虑船舶尺寸和船舶用途。
船舶尺寸会影响动力装置和定位控制系统的选择，如小型船舶可以选用电动驱动和小型推进器，而大型船舶则需要采用更为强大的柴油或涡轮推进器。
船舶用途会影响定位系统的精度要求，如海洋科学研究需要更高精度的定位系统，而货船的要求相对较低。
环境条件也是设计船舶动态定位系统时需要考虑的重要因素。
船舶在不同的海况下需要具备不同的动力和定位控制能力，如高风速、恶劣气象条件下的定位要求更高。
设计中需要充分考虑海洋环境特点，确定适合的动力装置和控制策略，确保系统在恶劣海况下的可靠性。
在实际设计中，船舶动态定位系统的核心是定位传感器和控制系统。
定位传感器主要用于获取船舶的位置和航向信息，并传递给控制系统进行分析和判断。
常用的定位传感器包括全球卫星导航系统（GNSS）、惯性导航系统（INS）和水声定位系统等。
控制系统接收传感器的数据，并通过自动控制算法对船舶动力装置进行控制，使船舶维持在目标位置附近。
在系统实现方面，船舶动态定位系统的可靠性和稳定性是关键考虑因素。
船舶行驶中存在各种不确定性因素，如海流、风向、波浪等，这些因素对船舶的运行和定位都具有一定的影响。
为了提高系统的可靠性和稳定性，需要在设计中采用冗余技术和故障检测与排除机制，确保系统能够在异常情况下正常工作。
IMO动力定位系统规范介绍
IMO动力定位系统规范介绍IMO动力定位系统规范（动力位置标准）是由国际海事组织（IMO）制定的一套关于船舶动力定位系统的国际标准。
该规范旨在确保船舶动力定位系统在执行定位任务时的安全性、可靠性和效率。
下面将介绍IMO动力定位系统规范的主要内容和意义。
IMO动力定位系统规范针对的是可用于航海和海洋工程等领域的动力定位系统（DPS），该系统通过控制船舶的动力系统来保持船舶在指定位置或轨迹上的运动。
在许多应用中，船舶需要固定在一个特定的位置上进行工作，如海洋钻探、海底管线安装等。
动力定位系统可以提供准确的位置和运动控制，使船舶能够在恶劣的环境条件下保持稳定运动，并帮助船舶进行需要高度精确度的操作。
1.动力定位系统的分类：根据不同的应用和特点，动力定位系统可以分为不同的等级。
规范对各个等级的动力定位系统的要求进行了详细说明，包括系统的设备、控制和操作要求等。
2.设备要求：规范详细描述了动力定位系统的各个关键设备的规格和要求，包括定位传感器、船舶动力装置、控制系统等。
这些设备需要符合一定的标准，以确保系统的可靠性和安全性。
3.系统架构：规范规定了动力定位系统的整体架构，包括系统的组成部分和各个部件之间的连接关系。
系统的可靠性和完整性取决于合理的架构设计和可靠的通信和控制连接。
4.操作要求：规范对动力定位系统的操作人员提出了一系列要求。
操作人员需要经过专门的培训和资质认证，熟悉系统的操作流程和操作要点，能够及时有效地响应各种工作条件和应急情况。
5.安全要求：规范关注船舶动力定位系统在遭遇各种异常情况时的安全性问题。
例如，如果发生系统故障、定位传感器失效或动力装置故障等情况，系统应该能够自动切换到备用方案或发出警报来保证船舶的安全。
IMO动力定位系统规范对船舶动力定位系统的设计、制造、安装和操作均提出了严格要求，以确保系统在实际应用中的可靠性和安全性。
这些规范为动力定位系统的生产商、供应商和用户提供了参考标准，为航海和海洋工程提供了有力的技术支持。
船舶动力定位控制系统设计
船舶动力定位控制系统设计作者：吕永惠来源：《科技风》2019年第12期摘要：船舶深海作业的核心技术之一是动力定位系统。
本文基于海洋工程中常见的船舶动力定位系统，通过介绍其系统的发展现状，针对动力定位系统的基本构架和控制技术进行了分析和设计。
关键词：船舶；定位控制；推力分配当今世界随着经济的高速发展，在能源和资源方面带来了严重的问题，海洋资源的开发和争夺非常激烈。
另一方面，海洋作业的工作环境非常复杂，因此开发海洋资源需要先进的技术支撑。
当前船舶定位主要采用动力定位、锚泊定位以及第三种锚泊+动力综合定位。
锚泊定位因其简单的结构和高可靠性多应用在浅水区域。
当水深1500m时，定位方式多为锚泊辅助动力定位方式。
随着水深进一步增加，锚泊定位系统经济成本严重增加。
当前多数系统采用锚泊系统与动力定位系统联合定位。
水深在一定条件下时，浮式生产系统的主要定位方式为锚泊定位，但由于水深增加，导致了锚泊系统降低了其抓底能力，使得抛锚难度增加，这样大大增加了其重量，导致海上布链作业难度上升，增加了系泊锚链经济成本，大大限制了其定位功能。
1 动力定位控制系统概述动力定位系统为闭环模式，属于高新控制技术之一，被广泛应用在船舶作业中。
其最大的特点是无锚泊系统时，实时监测船舶实时位置与目标位置的偏差，结合自身计算能力，综合考虑外界流、浪、风等因素计算得到船舶前进到目标位置所需的动力，并将推力合理分配至船舶的推力器上，由其所属的各推力器产生对应大小的推力，使船尽量到达并稳定地保持在海平面的目标位置。
动力定位系统主要由推力系统、位置测量系统以及最重要的控制系统组成。
众所周知，海洋结构物运动的产生是波浪、推水力器、流和风等综合影响的结果。
其中，低频运动由水流、风、推力器和二阶波浪慢漂力造成；波频运动则是由一阶波浪引起的。
低频运动导致海洋结构物向远离原来的位置的方向缓慢漂浮，因此必须加以控制；波频运动则引起结构物发生高频往复运动。
当动力定位系统在对高频位移尝试进行控制时，会大大增加推力器系统的磨损和能耗，因此这种操作应当尽力避免。
动力定位系统规范
动力定位系统规范介绍上海规范研究所孙武 2007-12-3 11:07:09动力定位系统首先在海洋钻井船、平台支持船、潜水器支持船、管道和电缆敷设船、科学考查船和深海救生船上得到了应用，其主要原理是利用计算机对采集来的环境参数（风、浪、流），根据位置参照系统提供的位置，自动地进行计算，控制各推力器的推力大小，使船舶保持艏向和船位。
近年来，随着中国海洋开发事业的不断发展，具有动力定位性能的船舶在国内需求逐步增大。
为了更好地做好船级服务工作，满足国内需求，中国船级社于2000年开始立项对动力定位系统进行专题研究，目前已完成了《动力定位系统检验指南》（以下简称CCS指南）的编写工作。
下面就对CCS指南和世界上主要船级社的动力定位系统规范的内容作一个简单介绍。
一、规范的发展过程自1977年挪威船级社（DNV）出版了第一本动力定位系统试行规范后，英国劳氏船级社（LR）随后也出版了动力定位系统规范。
为了指导船东正确地操作动力定位系统船舶，英国能源部和挪威石油理事会于1983年联合出版了《Guidelines for the specification and operation of dynamically positioned diving support vessels》。
至此，动力定位系统方面的技术文件已比较完整。
由于大量的动力定位船舶的使用，而且动力定位系统的操作与船舶的作业安全密切相关，因此引起了IMO海安会的重视，在1994年的IMO 63届海安会上通过了MSC/Circ.645 《Guidelines for Vessels with Dynamic positioning systems》，该通函自1994年7月1日对新船生效。
此后，美国船级社（ABS）、德国船级社（GL）、法国船级社（BV）也相继出版了动力定位规范。
中国船级社于2002年正式出版第一本动力定位规范。
二、船级符号船级符号是船级社授予船舶的一个等级标志，是保险公司对船舶及货物、工程作业等进行保险的重要依据。
动力定位操作规程
动力定位操作规程动力定位操作规程是指在船舶进行动力定位作业时，根据相关规定和操作要求，制定的具体操作指导规范。
下面将从前期准备、操作流程、应急措施等方面介绍动力定位操作规程。
一、前期准备1. 确保船舶设备完好：检查动力定位系统、舵系统、主机系统等设备的工作状态和运行情况，确保设备正常工作。
2. 制定动力定位作业计划：根据实际情况制定动力定位作业计划，包括作业区域的选择、动力定位系统参数的设置、作业时间安排等。
3. 确定作业区域：根据实际情况确定作业区域，并在地图上标注出重要的地标点和障碍物。
4. 完善作业记录和报告：明确通讯和记录作业进程的方式，确保作业记录准确完整。
二、操作流程1. 启动船舶设备：按照设备启动顺序，启动动力定位系统、舵系统及主机系统等设备。
2. 系泊固定船舶：利用锚或系泊装置，将船舶固定在作业区域内。
3. 设置动力定位系统参数：根据作业实际需要，设置动力定位系统的参数，包括定位方式、定位精度等。
4. 启动动力定位系统：根据设备使用说明书操作，启动动力定位系统。
5. 控制船舶位置：通过舵机和主机控制系统，控制船舶的位置和移动方向，确保船舶在指定区域内保持合适的位置。
6. 监测和调整：通过监测设备数据和船舶位置，根据实际情况进行调整，确保船舶位置控制在合适范围内。
7. 完成作业并停止设备：完成作业任务后，按照设备停止顺序，依次停止动力定位系统、舵系统及主机系统等设备。
三、应急措施1. 突发情况处理：在遇到突发情况时，操作人员应立即采取措施，如停止设备、调整船舶位置等，确保船舶安全。
2. 紧急停止设备：在遇到突发情况或出现设备故障时，应立即停止设备，同时及时向相关人员报告情况并寻求支持和协助。
3. 报警和通讯：在遇到危险情况时，应及时通过设备报警系统向岸上报警，并与相关人员保持通讯，确保及时应对突发情况。
4. 疏散和求救：在危险情况无法控制时，按照应急预案和安全操作规程，组织船员疏散和求救。
船舶动力定位系统的总体设计
船舶动力定位系统的总体设计摘要：现如今，伴随着世界人口的急速增长，能源紧缺的问题正在变得越来越尖锐，这样的问题也引起了世界各国的广泛关注。
海洋领域的资源非常丰富，而且目前开发的程度并不高，这让越来越多的国家把目光投入到海洋资源开发之中，特别是深海资源开发上面。
而由于动力定位技术在深海开发上所起到的关键作用，现在已经成为近年来海洋开发最为热门的研究课题之一。
关键词：船舶动力，定位系统，设计探究1前言随着当前船舶与海洋工程的不断开发和快速发展，动力定位系统已然广泛应用于多种船舶和海洋平台上，并在其中发挥了重要的作用。
所谓动力定位系统，即是指船舶在不借助锚泊系统的作用下，通过测量系统不断检测船舶的实际位置与目标位置之间出现的偏差，再根据风、浪、流等海洋环境干扰的影响，计算出使船舶恢复到目标位置所需要的推力和力矩的大小，并对安装在船舶上的各推力器进行推力分配，进而使其产生相应的推力和推力矩来抵抗外界环境的干扰，使船舶保持在海面上某设定的目标位置，以顺利完成海面作业。
这样的一种闭环控制系统，即为船舶动力定位系统。
与传统锚泊系统相比，动力定位系统具有定位成本不会随着水深的增加而增加的优点，而且这一系统的机动性强、定位精度高、操纵也比较简单。
近年来，随着船舶与海洋工程的不断发展，动力定位系统也被广泛地应用到各类海面作业船舶。
例如救助船、钻井平台、采矿船、海洋考察船、海底管道和电缆铺设的工作船等等。
它们在进行海面及潜水作业时，都需要用到动力定位系统，也就是按照预定的目的、预定位置对船舶进行精确的定位控制。
2 船舶动力定位系统的总体设计2.1船舶动力控制系统控制系统：由自动控制系统和联合操纵杆控制系统（IJ）构成，包括带自动与手动控制功能相互热冗余的 DP-A/DP-B 操作站、带自动定向、手动控制功能的 IJ 操作站、DP-A 控制单元、DP-B 控制单元、IJ 控制单元、便携式控制面板、不间断电源（UPS）和报警打印机等等，详见图 1。
动力定位系统浅析及调试工艺
动力定位系统浅析及调试工艺作者：徐业会潘劭华来源：《广东造船》2014年第04期摘要：动力定位系统在浮式海洋工程领域应用非常广泛，随着全球深水油气资源开发的加速，该技术的发展和应用将更加成熟。
本文简述了动力定位系统及其基本组成，结合现场的调试经验，重点介绍系统调试的流程和需测试的功能，对调试过程中常见问题和解决方法进行了分析探讨。
关键词：动力定位；调试流程；FMEA中图分类号：TE83 文献标识码：A1 前言动力定位系统于上世纪70年代后期由美国海军研制成功，起初主要装备在潜水艇上，并用于海底电缆铺设等作业。
从上世纪80年代初开始，随着北海油田、墨西哥湾油田的大规模开发，动力定位系统被广泛应用于油田守护、平台避碰、水下工程施工、海底管线检修、水下机器人跟踪作业。
20世纪90年代以来，海上油气勘探开发逐步向深水（300～1 500 m）和超深水（1 500 m以上）发展，几乎所有的深水钻井船、油田守护船都装备了动力定位系统。
2 动力定位系统简介所谓动力定位（Dynamic Positioning 简称DP）技术，是在有风、浪、流干扰的情况下，不借助锚泊系统，利用自身的计算机自动控制推进器系统使得船舶保持一定的位置和首向，或者按照预定的运动轨迹运动船舶或浮动平台位置的技术。
DP广泛应用于深水海洋工程装备，如钻井船、铺管铺缆船、潜水支持船、穿梭油轮、海洋平台供应船（PSV）和海上浮式生产储油船（FPSO）等。
3 动力定位系统组成及基本原理（1）控制系统：由一台或多台装有控制器即控制软件的计算机执行控制，控制整个定位过程。
控制器处理传感器信息以求得实际位置与首向，将实际位置和首向与给定值相比较，产生误差信号，内部计算后将力和力矩指令分配给各个推进器。
控制软件的性能在很大程度上决定着整个系统的优劣，目前海洋工程应用较多的是挪威Kongsberg Maritime（KM）的DP系统，Navis Engineering Oy、Converteam、Rolls Royce及L3等公司的DP系统也有一定市场份额。
动力定位培训课程设计
动力定位培训课程设计一、课程目标知识目标：1. 让学生掌握动力定位的基本概念，理解其在实际应用中的重要性。
2. 使学生了解动力定位系统的组成及工作原理，并能结合实际案例分析其应用。
3. 帮助学生掌握动力定位的相关计算方法，为后续专业课程打下基础。
技能目标：1. 培养学生运用动力定位知识解决实际问题的能力，提高学生的动手操作能力。
2. 培养学生团队协作和沟通能力，能在小组讨论中积极参与，共同完成任务。
3. 提高学生运用现代信息技术手段，如计算机软件，进行动力定位模拟和数据分析的能力。
情感态度价值观目标：1. 培养学生对动力定位技术及其应用的兴趣，激发学生的学习热情。
2. 培养学生严谨的科学态度，注重实践，勇于探索，敢于创新。
3. 增强学生的环保意识，认识到动力定位技术在保护海洋环境中的重要作用。
课程性质：本课程为专业实践课程，旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点：学生已具备一定的物理和数学基础，具有较强的学习能力和探究精神。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高学生的实践操作能力。
在教学过程中，注重分解课程目标，确保学生能够达到预期的学习成果。
二、教学内容1. 动力定位基本概念：定义、分类及发展历程。
2. 动力定位系统的组成：推进器、控制系统、传感器等。
3. 动力定位工作原理：动态定位、静态定位及转换过程。
4. 动力定位相关计算方法：数学模型、控制算法及优化方法。
5. 动力定位实际应用案例分析：船舶、海洋平台等领域的应用。
6. 动力定位模拟与数据分析：运用计算机软件进行模拟实验和数据分析。
教学内容安排与进度：第一周：动力定位基本概念及分类。
第二周：动力定位系统的组成及工作原理。
第三周：动力定位相关计算方法。
第四周：动力定位实际应用案例分析。
第五周：动力定位模拟与数据分析。
教材章节：第一章：动力定位概述。
第二章：动力定位系统组成及工作原理。
第三章：动力定位计算方法。
船舶动力定位仿真系统设计
船舶动力定位仿真系统设计本文介绍一种船舶动力定位仿真系统的设计。
该系统主要应用于海洋工程、航道疏浚、海洋综合调查等船舶作业场合，用于定位、控制船舶位置，提高作业效率、减少作业风险。
系统设计包括硬件平台和软件平台两个部分，下面将分别介绍。
一、硬件平台硬件平台包括主控板、传感器、显示屏、电源等。
主控板采用STM32F427VIT6处理器，主频为180MHz，拥有256KB SRAM和2MB Flash。
传感器包括GPS/北斗、罗经、MEMS 惯导等。
显示屏采用7寸液晶显示器，分辨率为800*480，支持触摸。
电源采用12V电源适配器和双路3S锂电池，保证系统运行稳定和可靠。
二、软件平台软件平台包括Sensor Driver层、GPS解算层、船舶动力学模型、定位算法和应用层。
下面将分别介绍。
1. Sensor Driver层Sensor Driver层负责驱动传感器数据采集，主要包括GPS/北斗、罗经、MEMS惯导。
采用HAL库进行驱动，保证数据采集的稳定和精度。
2. GPS解算层GPS解算层采集GPS/北斗数据，通过定位算法求解船舶经纬度、速度和方位角。
采用RTK算法和DGPS算法，提高定位精度。
3. 船舶动力学模型船舶动力学模型采用数学模型描述船舶运动状态，包括船舶位置、速度、角度和力学特性等。
采用基于OpenFOAM的CFD 仿真技术，模拟船舶水动力学特性，提高模型精度。
4. 定位算法定位算法采用卡尔曼滤波算法，根据船舶动力学模型和GPS 解算数据，求解船舶位置、速度和方位角，并对测量噪声进行滤波处理，提高算法精度。
5. 应用层应用层负责用户界面、数据显示和控制功能。
主要包括船舶位置和速度显示、船舶目标点设定和控制、历史轨迹回放和数据记录等。
采用Qt框架进行开发，具有友好的用户界面和强大的功能扩展能力。
三、系统实现系统实现分为两个阶段。
第一阶段为仿真阶段，主要用于调试算法和验证系统可行性。
第二阶段为实际应用阶段，主要用于现场实际作业，通过与现场数据对比证明系统的精度和可靠性。
动力定位系统漫谈
