(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920227673.9(22)申请日 2019.02.21(73)专利权人 厦门立达信照明有限公司地址 361000 福建省厦门市湖里区枋湖北二路1511号五楼(72)发明人 马永墩 王科研 钟军平 刘章铭 (74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 连耀忠 叶碎银(51)Int.Cl.F21S 6/00(2006.01)F21V 19/00(2006.01)F21V 21/14(2006.01)(54)实用新型名称一种无影台灯(57)摘要本实用新型公开了一种无影台灯,包括支撑单元、灯头单元、电路控制单元,灯头单元设置于支撑单元;灯头单元包括主灯头,以及主灯头左部和/或右部设置的辅助灯头,主灯头的光源部件和辅助灯头的光源部件均与所述电路控制单元电连接。
所述辅助灯头的设置,不仅可以提高整灯的亮度,还能够利用辅助灯头照亮主灯头光线被遮挡的区域,从而扩大整灯的光线照射范围,使台灯使用者使用更加舒适,不会影响学习或者工作,并有助于保护使用者的视力。
权利要求书1页 说明书3页 附图6页CN 209801233 U 2019.12.17C N 209801233U权 利 要 求 书1/1页CN 209801233 U1.一种无影台灯,包括支撑单元、灯头单元、电路控制单元,灯头单元设置于支撑单元;其特征在于:灯头单元包括主灯头,以及主灯头左部和/或右部设置的辅助灯头,主灯头的光源部件和辅助灯头的光源部件均与所述电路控制单元电连接。
2.根据权利要求1所述的无影台灯,其特征在于:所述辅助灯头与主灯头转动连接,且辅助灯头具有展开和收起之二状态,并通过转动切换该二状态。
3.根据权利要求2所述的无影台灯,其特征在于;所述辅助灯头的转动轴线位于上下方向上,或者,所述辅助灯头采用球铰链与所述主灯头转动连接;所述辅助灯头朝台灯使用者所在的一侧转至展开状态。

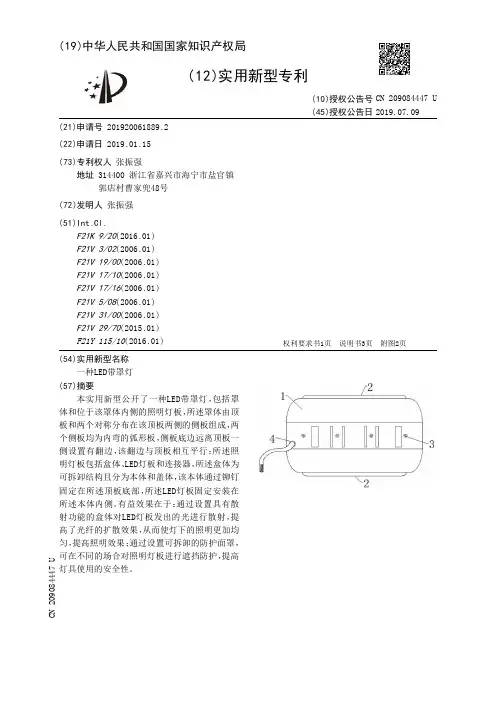

【CN209084447U】一种LED带罩灯【专利】
实用新型内容 [0003] 本实用新型的目的就在于为了解决上述问题而提供一种LED带罩灯,本实用新型 提供的诸多技术方案中优选的技术方案具有:能够通过设置带散射功能的照明灯板,提高 LED灯珠发光的散射效果,提高光照效果等技术效果,详见下文阐述。 [0004] 为实现上述目的,本实用新型提供了以下技术方案: [0005] 本实用新型提供的一种LED带罩灯,包括罩体和位于该罩体内侧的照明灯板,所述 罩体由 顶板和两个对称分布在该顶板两侧的 侧板组成 ,两个侧板均为内弯的弧形板 ,侧板 底边远离顶板一侧设置有翻边,该翻边与顶板相互平行; [0006] 所述照明灯板包括盒体、LED灯板和连接器,所述盒体为可拆卸结构且分为本体和 盖体 ,该本体通过 铆钉固定在所述顶板底部 ,所述LED灯板固定安装在所述本体内 侧 ,所述 盖体扣合在所述本体下方,且所述连接器位于所述盒体内部的所述LED灯板一侧,所述盖体 的内外两侧表面均涂覆有涂覆散光颗粒形成的光扩散膜。 [0007] 作为优选,所述连接器内部设置有连接LED灯板的电源线,电源线自所述顶板穿 出,且所述顶板与所述电源线的配合位置设置有密封套。 [0008] 作为优选,所述盒体分为平板部和凸起部两部分,凸起部位于平板部一端,且平板 部 和凸起部一体成型 ,所述连接器设置于所述凸起部内 ,所述LED灯板设置于所述平板部 内。 [0009] 作为优选,所述翻边外侧卡接固定有防护面罩。 [0010] 作为优选,所述防护面罩为平板状,且防护面罩一侧的对称两边各设置有一匹配 所述翻边的卡槽,卡槽与所述翻边滑动配合。 [0011] 作为优选,所述顶板顶部设置有散热结构。 [0012] 作为优选,所述散热结构为均布在所述顶板顶面的铝材散热板,铝材散热板焊接 固定在所述顶板顶部。 [0013] 综上,本实用新型的有益效果在于:1、通过设置具有散射功能的盒体对LED灯板发 出的光进行散射,提高了光纤的扩散效果,从而使灯下的照明更加均匀,提高照明效果;
一种封闭式灯罩结构[实用新型专利]
专利名称:一种封闭式灯罩结构专利类型:实用新型专利
发明人:周晓兴
申请号:CN200920191610.9申请日:20090811
公开号:CN201475901U
公开日:
20100519
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种封闭式灯罩结构,包括罩体和安装在罩体内并能在通电后发光的发光体,其特征在于所述的罩体包括两端开口的管状主体,所述发光体设置在该管状主体内,管状主体的两端设置有端盖,从而将发光体封闭在罩体内。
将罩体的主要部分即管状主体设计为一体结构,避免了现有技术中装配面积大所带来的加工精度要求高的问题,同时也降低了装配的难度,装配更为便宜。
申请人:周晓兴
地址:315156 浙江省宁波市鄞州区洞桥镇工业园区宁波兴华灯具实业有限公司
国籍:CN
代理机构:宁波诚源专利事务所有限公司
代理人:徐雪波
更多信息请下载全文后查看。
【CN209495238U】一种路灯灯罩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920327762.0(22)申请日 2019.03.14(73)专利权人 宁波英泰克照明有限公司地址 315400 浙江省宁波市余姚市钱家路17号(72)发明人 王文哲 陈建科 (51)Int.Cl.F21S 8/08(2006.01)F21V 3/00(2015.01)F21V 17/10(2006.01)F21W 131/103(2006.01)(54)实用新型名称一种路灯灯罩(57)摘要本实用新型公开了一种路灯灯罩,涉及道路照明的技术领域,解决了目前灯罩在打开后需要手托住顶壳避免顶壳的掉落,如此会影响工人维护作业效率的问题,其技术方案要点是:包括底壳和顶壳,所述顶壳与所述底壳铰接相连,且所述底壳与顶壳之间设置有对顶壳进行支撑的支杆组件,通过支杆组件对顶壳进行支撑,能够在顶壳打开的过程中无需通过人手拖住顶壳,从而解放双手,方便工人的维护作业。
权利要求书1页 说明书3页 附图5页CN 209495238 U 2019.10.15C N 209495238U权 利 要 求 书1/1页CN 209495238 U1.一种路灯灯罩, 包括底壳(1)和顶壳(2),其特征在于,所述顶壳(2)与所述底壳(1)铰接相连,且所述底壳(1)与顶壳(2)之间设置有对顶壳(2)进行支撑的支杆组件(3)。
2.根据权利要求1所述的一种路灯灯罩,其特征在于,所述支杆组件(3)包括第一杆体(31)和第二杆体(32),其中第一杆体(31)的一端与底壳(1)铰接相连,另一端与第二杆体(32)的一端铰接相连,第二杆体(32)未与第一杆体(31)相连的一端与顶壳(2)铰接相连。
3.根据权利要求2所述的一种路灯灯罩,其特征在于,所述第二杆体(32)靠近与第一杆体(31)铰接点的一侧设置有转向设置有供第一杆体(31)相抵的抵接部(321)。
【CN209893324U】一种亚克力灯罩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920355991.3(22)申请日 2019.03.20(73)专利权人 北京奥雅尚品有机玻璃有限公司地址 100000 北京市顺义区李桥镇任李路沿河段18号(72)发明人 于洪松 (51)Int.Cl.F21V 17/16(2006.01)F21V 3/06(2018.01)(54)实用新型名称一种亚克力灯罩(57)摘要本实用新型属于装饰灯具技术领域,尤其为一种亚克力灯罩,包括灯座,所述灯座的两侧均开设有卡槽,所述灯座的底部设有灯罩本体,所述灯罩本体上开设有两个腔室,所述腔室靠近卡槽的一侧内壁上开设有通孔,所述通孔内滑动安装有卡块,所述卡块贯穿通孔,且卡块远离灯罩本体的一端延伸至卡槽内,所述卡块远离卡槽的一端铰接有两个第一连杆,所述腔室的顶部和底部内壁上均固定安装有圆杆,两个圆杆上均滑动安装有滑块,所述腔室远离通孔的一侧内壁上开设有滑孔,所述滑孔内滑动安装有横杆。
本实用新型操作简单、使用方便,能够轻松的对灯罩本体进行拆卸,便于更换内部的灯泡,给人们带点来了方便。
权利要求书1页 说明书3页 附图2页CN 209893324 U 2020.01.03C N 209893324U权 利 要 求 书1/1页CN 209893324 U1.一种亚克力灯罩,包括灯座(1),其特征在于:所述灯座(1)的两侧均开设有卡槽(2),所述灯座(1)的底部设有灯罩本体(3),所述灯罩本体(3)上开设有两个腔室(4),所述腔室(4)靠近卡槽(2)的一侧内壁上开设有通孔(5),所述通孔(5)内滑动安装有卡块(6),所述卡块(6)贯穿通孔(5),且卡块(6)远离灯罩本体(3)的一端延伸至卡槽(2)内,所述卡块(6)远离卡槽(2)的一端铰接有两个第一连杆(7),所述腔室(4)的顶部和底部内壁上均固定安装有圆杆(8),两个圆杆(8)上均滑动安装有滑块(9),所述腔室(4)远离通孔(5)的一侧内壁上开设有滑孔(10),所述滑孔(10)内滑动安装有横杆(11),所述横杆(11)靠近通孔(5)的一端延伸至腔室(4)内并固定安装有安装板(12),所述安装板(12)的顶部和底部均铰接有第二连杆(13),两个第二连杆(13)相互远离的一端分别和对应的滑块(9)相铰接,所述腔室(4)远离通孔(5)的一侧内壁上固定安装有弹簧(14),所述弹簧(14)远离滑孔(10)的一端和安装板(12)远离通孔(5)的一侧固定连接,且弹簧(14)滑动套设在横杆(11)上。
一种灯具[实用新型专利]
专利名称:一种灯具
专利类型:实用新型专利
发明人:杨小晨
申请号:CN201922434051.6申请日:20191230
公开号:CN211232785U
公开日:
20200811
专利内容由知识产权出版社提供
摘要:本实用新型公开一种灯具,包括底座、灯体模组和驱动电源,灯体模组数量不少于一个,灯体模组包括固定板、设置在固定板上方与固定板连接固定的发光灯板、设置在固定板底部的散热器和设置在发光灯板上方的灯罩,灯罩上设置有位置数量与发光灯板上的灯珠数量以及位置一致的透镜,灯体模组通过固定板固定在底座上。
通过使用灯体模组的方式可以根据灯体模组的个数更换能够匹配的底座和驱动电源。
从而能够满足客户对功率,照明强度、照明效果,照明角度等多方面的要求。
从而能够在很大程度上节省库存成本和设计成本,获得更好的经济效益。
申请人:中山市雷冠照明科技有限公司
地址:528421 广东省中山市古镇镇曹一环村西路14号首层之1
国籍:CN
代理机构:中山市科企联知识产权代理事务所(普通合伙)
代理人:杨立铭
更多信息请下载全文后查看。
灯具及其密封圈[发明专利]
专利名称:灯具及其密封圈专利类型:发明专利
发明人:李明珠,王伟,林英杰申请号:CN202010421138.4申请日:20200518
公开号:CN111623325A
公开日:
20200904
专利内容由知识产权出版社提供
摘要:本发明公开了一种灯具及其密封圈,该灯具的相对两端设置有用于与电连接器嵌套插接的连接头,密封圈包括环形的密封主体和设置在密封主体其中一端的抵接裙边,抵接裙边连接于密封主体的外周并向背离密封主体中心的方向延伸,密封主体夹设于连接头的侧壁和电连接器的侧壁之间,抵接裙边抵接于灯具的端面上。
通过将密封主体夹设于连接头的侧壁和电连接器的侧壁之间,可以对插接配合的连接头和电连接器之间的间隙进行密封,以避免杂质进入连接头的内部,提升连接头和电连接器的电连接稳定性,并且,抵接于灯具端面上的抵接裙边可以便于对密封主体进行定位,避免密封主体相对电连接器发生滑动,也可以便于密封圈的安装和拆卸。
申请人:深圳市超频三科技股份有限公司
地址:518118 广东省深圳市龙岗区天安数码创业园1号厂房A单元07层A701房
国籍:CN
代理机构:深圳市威世博知识产权代理事务所(普通合伙)
代理人:黎坚怡
更多信息请下载全文后查看。
一种灯具密封方法[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810476465.2(22)申请日 2016.10.28(62)分案原申请数据201610966556.5 2016.10.28(71)申请人 钟海迪地址 325025 浙江省温州市龙湾区滨海园区滨海一道华艺灯具公司(72)发明人 不公告发明人 (51)Int.Cl.B25B 27/00(2006.01)(54)发明名称一种灯具密封方法(57)摘要本发明公开了一种灯具密封方法,通过在灯具内嵌入密封条来实现,该灯具密封方法包括如下步骤:(1)利用灯具输送装置使灯具达到指定位置;(2)利用密封条输送装置将密封条定向的输送到灯具输送装置上方;(3)当密封条位于灯具输送装置上方时,利用密封条定位装置将密封条压合到长条形的灯具上,实现灯具的密封;(4)将嵌入灯具内的密封条端部切断。
本发明能够快速将密封条压合到灯具上,实现密封条的定位和安装,进而实现灯具的密封。
权利要求书1页 说明书5页 附图5页CN 108656007 A 2018.10.16C N 108656007A1.一种灯具密封方法,通过在灯具内嵌入密封条来实现,其特征在于,包括如下步骤:(1)利用灯具输送装置使灯具达到指定位置;(2)利用密封条输送装置将密封条定向的输送到灯具输送装置上方;(3)当密封条位于灯具输送装置上方时,利用密封条定位装置将密封条压合到长条形的灯具上,实现灯具的密封;(4)将嵌入灯具内的密封条端部切断;密封条输送装置、灯具输送装置和密封条定位装置设置在机架上,机架上设置有支板,密封条输送装置和密封条定位装置分别位于支板上方,灯具输送装置位于支板下方,机架上设置有2个呈U形的支架,2个支架上端通过上梁相互连接,密封条输送装置包括设置在上梁一端下方的输送管,输送管相向的2个侧壁上对称设置有通槽,2个通槽外侧分别设置有2个安装板,同侧的2个安装板之间设置有转轴,转轴的轴线垂直于支板所在平面,转轴上设置有齿轮,齿轮最大外周圆位于通槽内侧,上梁上设置有液压缸,液压缸通过连杆带动齿轮转动;其中所述灯具输送装置包括设置在的支板下方的链条输送机构,链条输送机构上设置有套管,套管上设置有用于卡接灯具的夹具,在支板上设置有通槽,夹具能够沿着该通槽长度方向移动;其中所述密封条定位装置包括设置在上梁下方的托盘,托盘下部设置有压杆,上梁下部设置有用于推动托盘纵向移动的升降装置,套管位于远离的输送管一端时托盘位于压杆上方,上梁一侧设置有连接板,连接板呈U型结构,连接板一端卡接在上梁侧壁上并能够沿着的上梁长度方向滑动,上梁上设置有用于推动的连接板滑动的液压缸,连接板另一端设置有用于卡接密封条的夹持部,夹持部的高度高于的夹具上端面的高度,压杆远离的输送管一侧设置有切割装置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920498860.0
(22)申请日 2019.04.11
(73)专利权人 广州市雅江光电设备有限公司
地址 510880 广东省广州市花都区花山镇
华辉路18号
(72)发明人 黄荣丰 陈志曼 张文炫
(74)专利代理机构 广州三环专利商标代理有限
公司 44202
代理人 颜希文 郝传鑫
(51)Int.Cl.
F21V 29/76(2015.01)
F21V 31/00(2006.01)
F21V 15/01(2006.01)
(54)实用新型名称
一种灯具及密封灯罩
(57)摘要
本实用新型涉及一种灯具及密封灯罩。
密封
灯罩包括散热罩,所述散热罩内设置有用于安装
照明灯的照明灯通槽,照明灯通槽具有两个端口
以及朝向散热罩外周侧的槽口,两个端口处均设
置有端口密封组件,端口密封组件包括与端口口
沿相适配的U型密封件以及将U型密封件压紧密
封在对应端口处的端盖,所述槽口处设置有槽口
密封组件,槽口密封组件包括与槽口口沿相适配
的密封圈以及将密封圈压紧密封在槽口处的透
光板,两个端口处的U型密封件在压紧密封时分
别与所述密封圈挤压接触、以对槽口和对应端口
的转接处形成密封。
通过采用这种结构设计提高
了密封灯罩的密封性能,避免了水汽和粉尘进入
灯罩内部的情况,此外,还避免了材料浪费,节省
了密封成本。
权利要求书1页 说明书5页 附图3页CN 209801420 U 2019.12.17
C N 209801420
U
权 利 要 求 书1/1页CN 209801420 U
1.一种密封灯罩,其特征在于:包括散热罩(1),所述散热罩(1)内设置有用于安装照明灯的照明灯通槽,照明灯通槽具有两个端口以及朝向散热罩(1)外周侧的槽口,两个端口处均设置有端口密封组件,端口密封组件包括与端口口沿相适配的U型密封件(7)以及将U型密封件(7)压紧密封在对应端口处的端盖(2),所述槽口处设置有槽口密封组件,槽口密封组件包括与槽口口沿相适配的密封圈(8)以及将密封圈(8)压紧密封在槽口处的透光板(4),两个端口处的U型密封件(7)在压紧密封时分别与所述密封圈(8)挤压接触、以对槽口和对应端口的转接处形成密封。
2.根据权利要求1所述的密封灯罩,其特征在于:透光板(4)和密封圈(8)均长于所述散热罩(1),所述端盖(2)上设置有用于供透光板(4)和密封圈(8)搭接的台阶结构(202)。
3.根据权利要求2所述的密封灯罩,其特征在于:所述端口密封组件还包括将透光板
(4)和密封圈(8)压紧固定在台阶结构(202)上的转接压条(3)。
4.根据权利要求2所述的密封灯罩,其特征在于:所述端盖(2)上还设置有用于嵌装U型密封件(7)的嵌装凹槽(201)。
5.根据权利要求1-4中任意一项所述的密封灯罩,其特征在于:所述槽口密封组件还包括将透光板(4)压紧固定在散热罩(1)上的两个透光板压条(6)。
6.根据权利要求5所述的密封灯罩,其特征在于:透光板压条(6)和散热罩(1)的外周侧设置有散热翅片(9)。
7.根据权利要求5所述的密封灯罩,其特征在于:各透光板压条(6)均通过螺纹连接件固定在散热罩(1)上,各透光板压条(6)上均设置有供螺纹连接件穿过的沉头通孔(601)。
8.根据权利要求7所述的密封灯罩,其特征在于:所述槽口密封组件还包括两个用于隐藏各沉头通孔(601)的压条盖板(5),所述压条盖板(5)均通过导槽导向滑移装配在对应的透光板压条(6)上。
9.根据权利要求5所述的密封灯罩,其特征在于:各透光板压条(6)为L型。
10.灯具,包括照明灯以及罩着在照明灯外周侧的密封灯罩,其特征在于:所述密封灯罩采用如上述权利要求1~9中任意一项的密封灯罩。
2。
