双法兰液位计量程及迁移量计算和日常维护 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】双法兰液位计量程及迁移量的计算1）双法兰液位计安装在密闭容器低端法兰水平线以下,变送器安装在密闭容器低端法兰水平线以下, 如图所示。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P介ρ=∆迁移量：010H P g P +=+ρ 020P gH P +=-ρ0gH P P P ρ-=-=-+2）双法兰液位计安装在密闭容器法兰水平线中间,变送器安装在密闭容器高低端法兰水平线中间,如图所示。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P介ρ=∆迁移量：010H P g P +-=+ρ 020P gH P +=-ρ0gH P P P ρ-=-=-+3）双法兰差压变送器安装在密闭容器高端法兰水平线以上,如图。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P介ρ=∆迁移量：010H P g P +-=+ρ 020P gH P +-=-ρ从上面的计算中可以得出，不管变送器安装在什么位置，其量程和零点迁移量是一样的。
实际安装中推荐第一重安装方法，其他两种易使硅油倒灌造成膜盒鼓包，损坏变送器。
双法兰液位计故障日常维修变送器的法兰直接与容器上的法兰连接经毛细管与变送器的测量室相连通，在膜盒、毛细管和测量室所组成的封闭系统内充有硅油，作为传压介质，起到变送器与被测介质隔离的作用。
变送器本身的工作原理与一般差压变送器完全相同。
接到工艺电话，询问故障现象，掌握第一手材料，戴安全帽劳保着装并开具合格的作业票然后到现场作业。
常见故障现象分析、判断、处理：。
双法兰液位计量程及迁移量计算和日常维护
双法兰液位计量程及迁移量的计算1）双法兰液位计安装在密闭容器低端法兰水平线以下,变送器安装在密闭容器低端法兰水平线以下, 如图所示。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P 介ρ=∆迁移量：010H P g P +=+ρ 020P gH P +=-ρ0gH P P P ρ-=-=-+2）双法兰液位计安装在密闭容器法兰水平线中间,变送器安装在密闭容器高低端法兰水平线中间,如图所示。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P 介ρ=∆迁移量：010H P g P +-=+ρ 020P gH P +=-ρ 00gH P P P ρ-=-=-+3）双法兰差压变送器安装在密闭容器高端法兰水平线以上,如图。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P 介ρ=∆迁移量：010H P g P +-=+ρ 020P gH P +-=-ρ 00gH P P P ρ-=-=-+从上面的计算中可以得出，不管变送器安装在什么位置，其量程和零点迁移量是一样的。
实际安装中推荐第一重安装方法，其他两种易使硅油倒灌造成膜盒鼓包，损坏变送器。
双法兰液位计故障日常维修变送器的法兰直接与容器上的法兰连接经毛细管与变送器的测量室相连通，在膜盒、毛细管和测量室所组成的封闭系统内充有硅油，作为传压介质，起到变送器与被测介质隔离的作用。
变送器本身的工作原理与一般差压变送器完全相同。
接到工艺电话，询问故障现象，掌握第一手材料，戴安全帽劳保着装并开具合格的作业票然后到现场作业。
常见故障现象分析、判断、处理：（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
双法兰液位计的量程计算

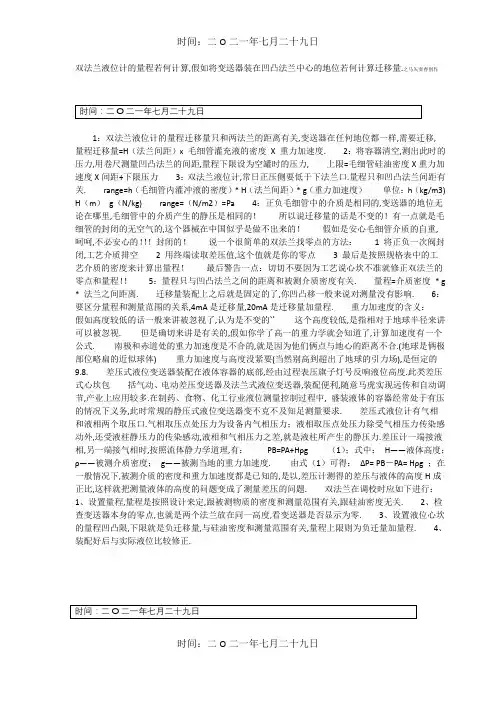

时间：二O二一年七月二十九日双法兰液位计的量程若何计算,假如将变送器装在凹凸法兰中心的地位若何计算迁移量.之马矢奏春创作1：双法兰液位计的量程迁移量只和两法兰的距离有关,变送器在任何地位都一样,需要迁移,量程迁移量=H（法兰间距）x 毛细管灌充液的密度X 重力加速度.2：将容器清空,测出此时的压力,用卷尺测量凹凸法兰的间距,量程下限设为空罐时的压力,上限=毛细管硅油密度X重力加速度X间距+下限压力3：双法兰液位计,常日正压侧要低于下法兰口.量程只和凹凸法兰间距有关.range=h（毛细管内灌冲液的密度）* H（法兰间距）* g（重力加速度）单位：h（kg/m3) H（m）g（N/kg)range=（N/m2）=Pa4：正负毛细管中的介质是相同的,变送器的地位无论在哪里,毛细管中的介质产生的静压是相同的！所以说迁移量的话是不变的！有一点就是毛细管的封闭的无空气的,这个器械在中国似乎是做不出来的！假如是安心毛细管介质的自重,呵呵,不必安心的！！！封闭的！说一个很简单的双法兰找零点的方法： 1 将正负一次阀封闭,工艺介质排空 2 用终端读取差压值,这个值就是你的零点 3 最后是按照规格表中的工艺介质的密度来计算出量程！最后警告一点：切切不要因为工艺说心坎不准就修正双法兰的零点和量程！！5：量程只与凹凸法兰之间的距离和被测介质密度有关.量程=介质密度* g * 法兰之间距离.迁移量装配上之后就是固定的了,你凹凸移一般来说对测量没有影响.6：要区分量程和测量范围的关系,4mA是迁移量,20mA是迁移量加量程.重力加速度的含义：假如高度较低的话一般来讲被忽视了,认为是不变的`` 这个高度较低,是指相对于地球半径来讲可以被忽视. 但是确切来讲是有关的,假如你学了高一的重力学就会知道了,计算加速度有一个公式. 南极和赤道处的重力加速度是不合的,就是因为他们俩点与地心的距离不合.(地球是俩极部位略扁的近似球体) 重力加速度与高度没紧要(当然别高到超出了地球的引力场),是恒定的9.8.差压式液位变送器装配在液体容器的底部,经由过程表压旗子灯号反响液位高度.此类差压式心坎包括气动、电动差压变送器及法兰式液位变送器,装配便利,随意马虎实现远传和自动调节,产业上应用较多.在制药、食物、化工行业液位测量控制过程中, 盛装液体的容器经常处于有压的情况下义务,此时常规的静压式液位变送器变不克不及知足测量要求.差压式液位计有气相和液相两个取压口.气相取压点处压力为设备内气相压力；液相取压点处压力除受气相压力传染感动外,还受液柱静压力的传染感动,液相和气相压力之差,就是液柱所产生的静压力.差压计一端接液相,另一端接气相时,按照流体静力学道理,有：PB=PA+Hρg（1）；式中：H――液体高度；ρ――被测介质密度；g――被测当地的重力加速度. 由式（1）可得：ΔP= PB－PA= Hρg ；在一般情况下,被测介质的密度和重力加速度都是已知的,是以,差压计测得的差压与液体的高度H成正比,这样就把测量液体的高度的问题变成了测量差压的问题.双法兰在调校时应如下进行：1、设置量程,量程是按照设计来定,跟被测物质的密度和测量范围有关,跟硅油密度无关.2、检查变送器本身的零点,也就是两个法兰放在同一高度,看变送器是否显示为零.3、设置液位心坎的量程凹凸限,下限就是负迁移量,与硅油密度和测量范围有关,量程上限则为负迁量加量程.4、装配好后与实际液位比较修正.时间：二O二一年七月二十九日。
双法兰液位计量程及迁移量计算和日常维护修订稿
双法兰液位计量程及迁移量计算和日常维护 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-双法兰液位计量程及迁移量的计算1）双法兰液位计安装在密闭容器低端法兰水平线以下,变送器安装在密闭容器低端法兰水平线以下, 如图所示。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P介ρ=∆迁移量：010H P g P +=+ρ 020P gH P +=-ρ0gH P P P ρ-=-=-+2）双法兰液位计安装在密闭容器法兰水平线中间,变送器安装在密闭容器高低端法兰水平线中间,如图所示。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P介ρ=∆迁移量：010H P g P +-=+ρ 020P gH P +=-ρ0gH P P P ρ-=-=-+3）双法兰差压变送器安装在密闭容器高端法兰水平线以上,如图。
介ρ 为介质密度，0ρ 为硅油密度量程：0gH P介ρ=∆迁移量：010H P g P +-=+ρ 020P gH P +-=-ρ00gH P P P ρ-=-=-+从上面的计算中可以得出，不管变送器安装在什么位置，其量程和零点迁移量是一样的。
实际安装中推荐第一重安装方法，其他两种易使硅油倒灌造成膜盒鼓包，损坏变送器。
双法兰液位计故障日常维修变送器的法兰直接与容器上的法兰连接经毛细管与变送器的测量室相连通，在膜盒、毛细管和测量室所组成的封闭系统内充有硅油，作为传压介质，起到变送器与被测介质隔离的作用。
变送器本身的工作原理与一般差压变送器完全相同。
接到工艺电话，询问故障现象，掌握第一手材料，戴安全帽劳保着装并开具合格的作业票然后到现场作业。
常见故障现象分析、判断、处理：。
双法兰液位计的量程计算

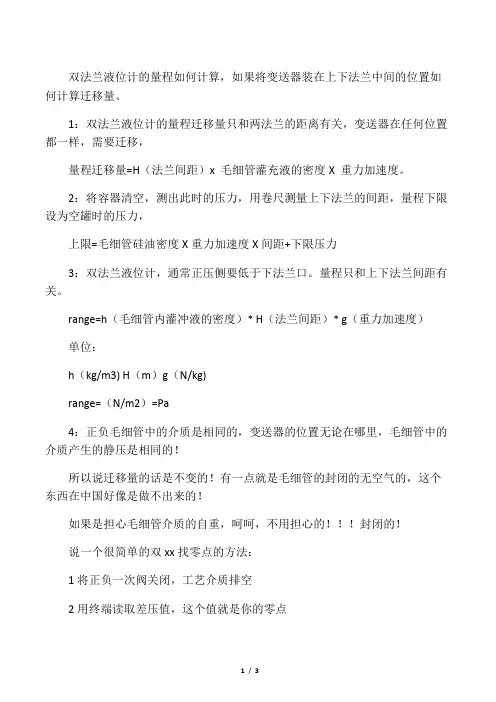

双法兰液位计的量程如何计算，如果将变送器装在上下法兰中间的位置如何计算迁移量。
1：双法兰液位计的量程迁移量只和两法兰的距离有关，变送器在任何位置都一样，需要迁移，量程迁移量=H（法兰间距）x 毛细管灌充液的密度X 重力加速度。
2：将容器清空，测出此时的压力，用卷尺测量上下法兰的间距，量程下限设为空罐时的压力，上限=毛细管硅油密度X重力加速度X间距+下限压力3：双法兰液位计，通常正压侧要低于下法兰口。
量程只和上下法兰间距有关。
range=h（毛细管内灌冲液的密度）* H（法兰间距）* g（重力加速度）单位：h（kg/m3) H（m）g（N/kg)range=（N/m2）=Pa4：正负毛细管中的介质是相同的，变送器的位置无论在哪里，毛细管中的介质产生的静压是相同的！所以说迁移量的话是不变的！有一点就是毛细管的封闭的无空气的，这个东西在中国好像是做不出来的！如果是担心毛细管介质的自重，呵呵，不用担心的！！！封闭的！说一个很简单的双xx找零点的方法：1将正负一次阀关闭，工艺介质排空2用终端读取差压值，这个值就是你的零点3最后是根据规格表中的工艺介质的密度来计算出量程！最后告诫一点：千万不要因为工艺说仪表不准就修改双法兰的零点和量程！！5：量程只与上下法兰之间的距离和被测介质密度有关.量程=介质密度* g *xx之间距离.迁移量安装上之后就是固定的了,你上下移一般来说对测量没有影响.6：要区分量程和测量范围的关系，4mA是迁移量，20mA是迁移量加量程。
重力加速度的含义：如果高度较低的话一般来讲被忽略了，认为是不变的``这个高度较低,是指相对于地球半径来讲可以被忽略.但是确切来讲是有关的,如果你学了高一的重力学就会知道了,计算加速度有一个公式.南极和赤道处的重力加速度是不同的,就是因为他们俩点与地心的距离不同.(地球是俩极部位略扁的近似球体)重力加速度与高度没关系(当然别高到超越了地球的引力场),是恒定的9.8.差压式液位变送器安装在液体容器的底部，通过表压信号反映液位高度。
双法兰液位计测量液位和界位的公式
双法兰液位计测量液位和界位的公式液位计的测量原理是根据液体的静压力和液体的密度之间的关系来进行测量的。
静压力是由被测液体的质量、液位的高度和重力加速度决定的。
液体的密度则是液体的质量和其体积之间的比值。
根据这两个基本关系，可以推导出双法兰液位计测量液位和界位的公式。
首先，我们来看液位计测量液位的公式。
液位计测量液位的原理是利用液体的静压力和液体的密度之间的关系来测量液位高度。
根据泊松定律，液体的静压力等于液体的密度乘以重力加速度乘以液位的高度。
因此，液位计测量液位的公式可以表示为：P=ρ*g*h其中，P是液体的静压力，ρ是液体的密度，g是重力加速度，h是液位的高度。
接下来，我们来看液位计测量界位的公式。
界位是指液面上升或下降到一定位置时的液位。
当液面上升或下降到一定位置时，液体的静压力也会发生变化。
根据液体的静压力和液体的密度之间的关系，液位计测量界位的公式可以表示为：P=ρ*g*(H-h)其中，P是液体的静压力，ρ是液体的密度，g是重力加速度，H是液体的总高度，h是液位的高度。
通过上面的公式，我们可以看出，液位计测量界位的原理是利用液体的静压力和液体的密度之间的关系来测量液位高度差。
当液面上升或下降到一定位置时，液体的静压力也会发生变化。
通过测量这种变化，可以得到液位的高度差。
总结起来，双法兰液位计测量液位和界位的公式是基于液体的静压力和液体的密度之间的关系来推导的。
通过测量液体的静压力，可以得到液体的液位高度和液位高度差。
这些公式为工业生产和实验室研究中的液位测量提供了重要的理论基础。
在实际应用中，需要根据具体的情况选择合适的公式，并结合实际的测量结果进行校准和修正，以提高测量精度和可靠性。
Honeywell双法兰液位计组态,量程与零点的计算;
