双法兰液位计检定规程
双法兰液位计原理及调试
目录摘要 ........................................................................................................................ 错误!未定义书签。
Abstract (4)一、概述..................................................................................................................... 错误!未定义书签。
二、原理 (4)三、外观检查 (4)3.1法兰检查 (4)3.2变送器检查 (4)四、验收 (4)五、调试校验 (4)六、重要特点 (5)七、液位迁移 (5)7.1无迁移 (5)7.2负迁移 (6)7.3正迁移 (7)八、安装 (7)九、注意事项 (8)十、常见故障 (8)总结 (9)摘要双法兰液位计在工业中起着非常重要的作用，本文通过对具体的工作原理及结构、以及安装调试的步骤进行阐述，结合现场使用情况来进一步说明双法兰液位计的特点，它测量时介质比较单一，不能测混合物、结晶等凝聚物块，膜盒是它最重要的部分，化工生产维修时要保护好膜盒，必要时加装膜盒盖子。
关键词：双法兰液位计；膜盒AbstractDouble flanged liquid level gauge plays a very important role in the industry, this article through to the specific working principle and structure, and elaborates the installation and debugging steps, combined with the site usage to further illustrate the characteristics of double flange level gauge, it measured medium is a single, cannot mix, crystallization, such as condensed piece, bellows is the most important part of it, the chemical production maintenance to protect the bellows, if necessary, add membrane lifted the lid.Key words: double flange level gauge, bellows一、概述我公司使用的单、双法兰差压式液位变送器由横河和霍尼韦尔两厂家生产，其中，单法兰差压式液位变送器用在灌区，双法兰差压式液位变送器分别用在气化和合成。

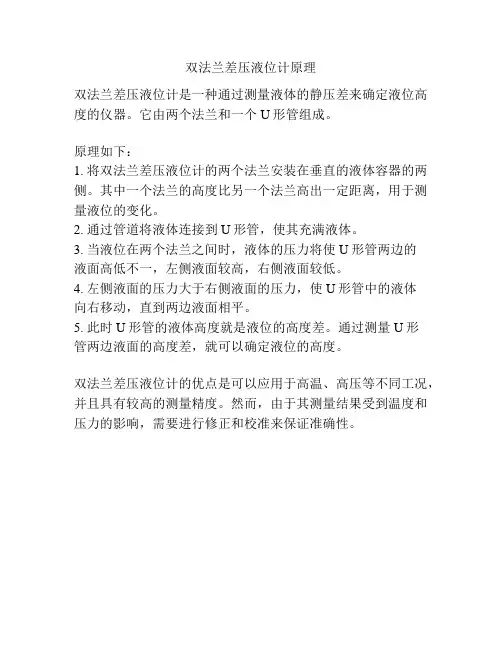

双法兰差压液位计原理
双法兰差压液位计原理
双法兰差压液位计是一种通过测量液体的静压差来确定液位高度的仪器。
它由两个法兰和一个U形管组成。
原理如下：
1. 将双法兰差压液位计的两个法兰安装在垂直的液体容器的两侧。
其中一个法兰的高度比另一个法兰高出一定距离，用于测量液位的变化。
2. 通过管道将液体连接到U形管，使其充满液体。
3. 当液位在两个法兰之间时，液体的压力将使U形管两边的
液面高低不一，左侧液面较高，右侧液面较低。
4. 左侧液面的压力大于右侧液面的压力，使U形管中的液体
向右移动，直到两边液面相平。
5. 此时U形管的液体高度就是液位的高度差。
通过测量U形
管两边液面的高度差，就可以确定液位的高度。
双法兰差压液位计的优点是可以应用于高温、高压等不同工况，并且具有较高的测量精度。
然而，由于其测量结果受到温度和压力的影响，需要进行修正和校准来保证准确性。
双法兰变送器校验课件[1] (1)
![双法兰变送器校验课件[1] (1)](https://img.taocdn.com/s3/m/f0a11648804d2b160b4ec0a4.png)
3、可能正负压膜盒处有杂质堵塞； 拆卸检查清洗。 5、可能量程不准； 重新校验仪表。
6、可能仪表膜盒或毛细管有损坏。 检查、确认膜盒或毛细管是否完 好，如果有问题，需更换新仪表。 4、仪表变化不灵敏。 1、可能阻尼过大； 调整阻尼。
2、可能正负压膜盒处有杂质堵或 疏通并把杂质排放干净。 不畅通； 5、仪表波动较大。 1、可能阻尼过小； 2、可能工艺本身就波动； 调整阻尼。 和工艺一起确认。
9、可能仪表电源正负极接反。 检查并改正接线。
10 、可能仪表输出超量程过 根据双法兰液位变送器的零 大。 点迁移和调试重新校对。
2、现场仪表指示正常，但 DCS指 1、可能仪表电缆负极接地； 示偏低。
检查仪表电缆，排除接地故障。
2、可能仪表本身负极有接地故障。 检查仪表负极接线端子，排除其 接地故障，或更换新仪表。 3、仪表指示不准 1、可能工艺玻璃板液位假指示； 2、可能零位不准，或漂移； 请求工艺确认玻璃板液位指示是 否真实。 重新调整调位，并检查是否零漂。
四、常见故障
故障现象 1、DCS无指示。 分析、判断 1、可能电源保险烧断； 2、可能仪表电缆接地； 处理方法 检查电源保险，更换新的。 检查仪表电缆，排除接地故 障。 3、可能仪表接线盒内进水了； 排除接线盒内积水，并加固 密封。 4、可能仪表本身有故障，如 检查仪表并排除其故障，或 电路板坏、膜盒坏、接线端 更换新的。 子接地等； 5、可能安全隔离栅烧坏； 检查其安全隔离栅，更换新 的。 6、可能供电电压太低。 检查电路，排除其相应故障。 8、可能正压侧被堵死； 检查并疏通引压管。
2、检查变送器的零点
综上所述：迁移量和量程只和所测实际高度及其介质密度 有关，和变送器安装的位置无关。 检查变送器的零点：将双法兰放在同一高度，用 HART475读出此时的PV值，是否为0；如果偏差较大则 需要清零。 将双法兰安装在现场所需的位置，先不紧固螺栓螺母，用 HART观察下限值及其变送器指示是否为0，若不是则需 要重新校准，然后紧固螺栓螺母。
双法兰液位计量程和迁移量计算和日常维护
双法兰液位计量程和迁移量计算和日常维护
一、双法兰液位计的量程和迁移量计算
1.量程的计算
量程是指液位计能够测量的最大液位高度和最小液位高度之差。
量程的选择应考虑到被测介质的压力、温度以及容器的高度等因素。
计算公式为：量程=容器高度-法兰顶部距离液位高度
2.迁移量的计算
迁移量是指液位计测量时可能存在的误差，可以通过测量标准介质的液位以及实际测量液位的差值来计算。
计算公式为：迁移量=实际测量液位值-标准介质液位值
二、双法兰液位计的日常维护
1.定期检查液位计的安装情况，确保法兰紧固程度适中，避免松动导致测量误差。
2.清洁液位计的测量部件，保持清洁干燥的环境，避免灰尘、污物等对测量的影响。
3.定期校准液位计，检测迁移量是否在允许范围内，如不在范围内可进行调整或更换。
4.注意液位计的防腐蚀措施，对于易腐蚀的液位计需做好防护措施，以延长使用寿命。
5.定期保养液位计的密封件，确保密封性良好，避免渗漏造成测量误差。
总结：双法兰液位计是一种常用的液位测量设备，正确计算量程和迁移量以及定期日常维护对于保证测量的准确性和稳定性非常重要。
只有保持设备的良好状态和准确校准，才能更好地满足工业生产中对液位测量的要求。

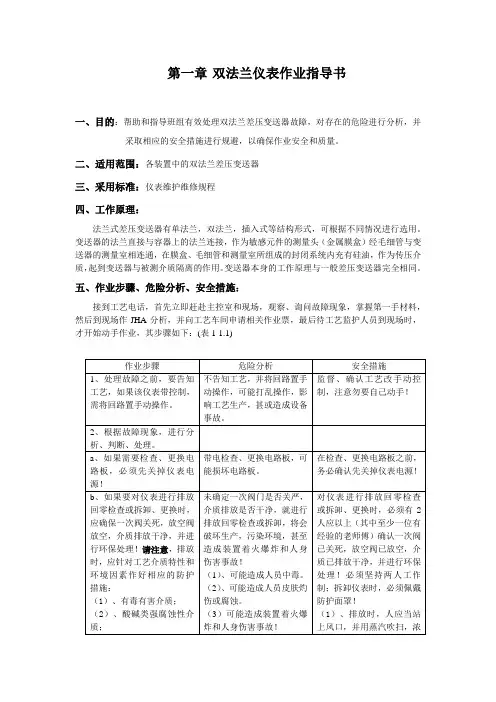

双法兰液位计维修作业指导书(样本)
第一章双法兰仪表作业指导书一、目的：帮助和指导班组有效处理双法兰差压变送器故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。
二、适用范围：各装置中的双法兰差压变送器三、采用标准：仪表维护维修规程四、工作原理：法兰式差压变送器有单法兰，双法兰，插入式等结构形式，可根据不同情况进行选用。
变送器的法兰直接与容器上的法兰连接，作为敏感元件的测量头（金属膜盒）经毛细管与变送器的测量室相连通，在膜盒、毛细管和测量室所组成的封闭系统内充有硅油，作为传压介质，起到变送器与被测介质隔离的作用。
变送器本身的工作原理与一般差压变送器完全相同。
五、作业步骤、危险分析、安全措施：接到工艺电话，首先立即赶赴主控室和现场，观察、询问故障现象，掌握第一手材料，然后到现场作JHA分析，并向工艺车间申请相关作业票，最后待工艺监护人员到现场时，才开始动手作业，其步骤如下：(表1-1.1)表1-1.1 六、常见故障现象分析、判断、处理：(表1-1.2)表1-1.2七、使用的工具和劳保要求：使用的工具：个人工具、万用表、FCX变程器；拆卸时，还需要30”梅花扳手、32”梅花扳手、一块干净抹布或塑料薄膜；劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）；甚至还需要氧气呼吸器、安全带；拆卸时，必须要佩戴防护面罩。
附录：双法兰差压变送器的回零检查及量程校验步骤：1．回零检查：1）关闭正负压一次阀；2）慢慢打开正负压放空阀排放（注意用排污桶接好）3）检查并调整仪表零位；4）投用及清洁现场。
2．量程校验：准备：标准压力信号发生器、标准电流表、24VDC电源及连接件、导线等。
1）将仪表正、负压室通大气，接通电源稳定3min后，将阻尼时间置最小，此时变送器为4mA，否则调整零点螺钉，使之输出为4mA；2）给双法兰变送器正压室输入量程信号，负压通大气，变送器输出为20 mA , 若有偏差调整量程螺钉，使之输出为20mA，如果零位螺钉达不到要求，应切断电源，改变迁移插件位置，然后接通电源，再进行零位迁移；3）重复步骤1、2使之符合要求为止；4）变送器要进行零点迁移时要将仪表相应压力侧施加测量初始差压，调整零点螺钉，使之输出为4mA；5）将测量范围分为5点，按0%、25%、50%、75%、100%逐点输入信号，变送器的输出值应在允许范围内，若超差，反复调整零位、量程；6）投用仪表并告知工艺；7）填写校验单。

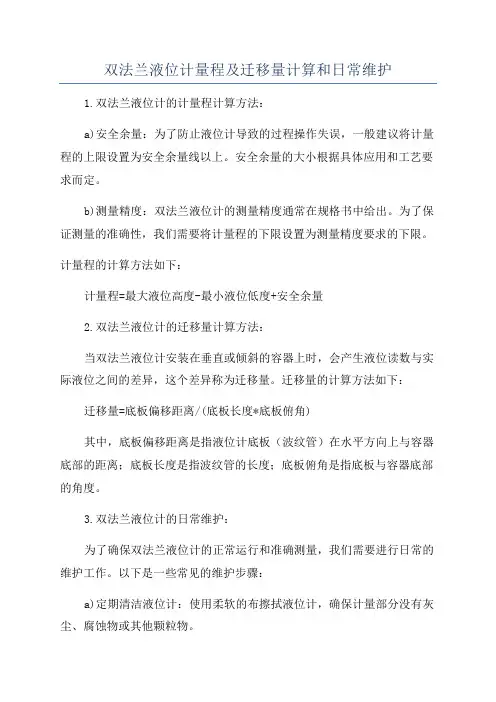

双法兰液位计量程及迁移量计算和日常维护
双法兰液位计量程及迁移量计算和日常维护1.双法兰液位计的计量程计算方法：a)安全余量：为了防止液位计导致的过程操作失误，一般建议将计量程的上限设置为安全余量线以上。
安全余量的大小根据具体应用和工艺要求而定。
b)测量精度：双法兰液位计的测量精度通常在规格书中给出。
为了保证测量的准确性，我们需要将计量程的下限设置为测量精度要求的下限。
计量程的计算方法如下：计量程=最大液位高度-最小液位低度+安全余量2.双法兰液位计的迁移量计算方法：当双法兰液位计安装在垂直或倾斜的容器上时，会产生液位读数与实际液位之间的差异，这个差异称为迁移量。
迁移量的计算方法如下：迁移量=底板偏移距离/(底板长度*底板俯角)其中，底板偏移距离是指液位计底板（波纹管）在水平方向上与容器底部的距离；底板长度是指波纹管的长度；底板俯角是指底板与容器底部的角度。
3.双法兰液位计的日常维护：为了确保双法兰液位计的正常运行和准确测量，我们需要进行日常的维护工作。
以下是一些常见的维护步骤：a)定期清洁液位计：使用柔软的布擦拭液位计，确保计量部分没有灰尘、腐蚀物或其他颗粒物。
b)检查阀门和管道连接：定期检查液位计与阀门或管道之间的连接，确保紧固，避免漏气或泄漏。
c)校正和校验：定期校正和校验双法兰液位计，确保其测量值与实际液位一致。
可以使用标准液位计进行校准，或者委托专业技术人员进行校验。
d)检查密封性能：定期检查液位计的密封性能，确保密封圈和密封件完好无损，无泄漏。
e)防止结冰：在低温环境下使用双法兰液位计时，需要采取防结冰措施，以防止冰冻对液位计造成损坏或误差。
通过正确的计量程和迁移量计算以及日常的维护措施，可以确保双法兰液位计的准确度和可靠性，从而提高生产效率和产品质量。
双法兰差压液位计液位波动大操作规程
双法兰差压液位计液位波动大
操作规程
一、准备
1、消气防器具：便携式硫化氢检测仪2只、正压式空气呼吸器2套。
2、工用具：防爆对讲机2部、375手操器1台。
二、检查
1、若故障设备是参与控制连锁的流量变送器，则需将站控室人机界面将该关断信号打至超驰。
2、现场磁翻板液位指示值与液位变送器显示值一致
3、启动罐的出口泵运行时，其值不降反而上升
4、由于污水杂质多，有沉淀污泥将正压侧取压管堵塞。
5、液位变送器单向受压，超过工作压力，膜盒变形不能复位。
三、操作
1、关闭液位变送器正、负压侧一次阀。
2、启动污水B罐出口泵，故障现象未消除。
3、拆正压侧法兰，发现取压管内有大量污泥，如图（1）所示。
法兰膜片上也沾有大量污泥，如图（2）所示，影响液位变送器的正常工作取值。
图（1）图（2）
4、清除取压管内污泥，解堵。
清理沾有污泥的膜片，清理过后的膜片如图（3）所示。
图（3）
5、更换法兰连接处垫片，将液位变送器复位，验漏正常。
6、启用污水回收B罐出口泵，观察液位变送器30分钟，液位变送器工作正常。
四、注意事项
1、由于污水回收B罐罐内污泥堵塞液位变送器正压侧取压管，造成正压侧取压管不能正常取压测量，影响液位变送器的正常工作,所以污水回收罐排污阀需要定期打开排污。
2、操作完成后，将人机界面关断超驰信号取消，恢复正常。
双法兰液位计
１． 用双法兰变送器测量液位，见图３－５。
双法兰变送器测量液位在安装时，负压室应安装在上端，正压室安装在下端，仪表本体安装在中间，这样变送器就有一个负差压，这个负差压如数值不大，可用调零的方法予以去除。
但有一定的数值时，则可用负迁移的方法来进行消除，应该注意到负迁移量程的大小只与两个法兰之间的高度之差h 及不变液位的高度Ho 的大小有关，而与变送器安装位置的高低无关。
例 已知 H ＝800mm Ho ＝250mm h ＝1300mm节流装置图3-5用双法兰测量液位图3-7被测管道呈垂直状态－27－1－2 电路板的检查 (17)2. 拆卸步骤 (17)2－1 流程传感本体 (17)2－2 电气盒 (17)2－3 传感器组件与电气盒的分离 (18)3. 重装步骤 (18)3－1 准务工作 (18)3－2 电气盒与传感器组件的连接 (18)3－3 电气盒 (19)3－4 流程传感体体 (19)3－5 3 位LED现场液晶指示 (20)3－6 零部件的互换 (20)4. 故障检修 (20)4－1 输出过大 (21)4－2 输出过小或无输出 (21)4－3 输出不稳定 (23)第二节 电容式液位和带毛细管远传法兰变送器的安装和使用1. 1151/3351型液位变送器 (25)2. 1151/3351型电容式远传差压/压力变送器 (26) 一、 1151/3351型液位变送器 1151/3351型液位变送器在使用中要注意，对于一般粘性的介质用平法兰液位变送器;对于粘性大、易沉淀和悬浮液的介质要用插入法兰液位变送器，且安装时测量膜片心须深入容器内壁部，至少和容器内壁相切。
1. 不带迁移的液位测量。
仪表安装在最低液位的同一水平高度上。
测量开口容量开口容器时，仪表负压室通大气。
测量密封容器时容器上部通负压室，此时若负压室能保持干燥，则可不装冷凝罐，并定期将罐中的冷凝液排出；排液时应将常开阀关闭，以免变送器承受单向压力见图3－2。
双法兰液位变送器安全操作及保养规程
双法兰液位变送器安全操作及保养规程双法兰液位变送器是一种用于测量液体或气体的水平、垂直和压力的仪器设备。
它通过变为电信号，将其传输给控制系统，从而精确地测量液位或气体压力。
在使用双法兰液位变送器时，必须遵循安全操作规程并定期进行保养。
下面是双法兰液位变送器的安全操作及保养规程。
安全操作规程1.在安装和操作之前，请仔细阅读和理解液位变送器的操作说明书，确保了解设备组件和功能及其使用方法。
2.在操作之前，请检查设备的电缆和其他部分是否损坏。
如果发现电缆或其他部件有任何损坏，应立即更换。
3.在使用双法兰液位变送器时，请不要将其操作电源连接到其它设备上。
此操作可能会导致电气设备损坏或造成操作者的安全隐患。
4.在使用过程中请勿触碰随机附带的线缆。
另外，在操作液位变送器时，应采取防静电措施以确保设备的正常工作和使用寿命。
5.禁止在液位变送器内加入腐蚀性或有害物质。
另外，在使用过程中，不得随意打开液体开关或调整阀门，这可能会导致液位变送器损坏并影响其正常工作。
6.在长时间使用双法兰液位变送器前，请首先检查并测量电路、电源及仪表的电气参数，确保其标准正常，再进行常规操作。
保养规程1.定期清洁双法兰液位变送器表面的污垢和尘土，并防止其与化学液品接触。
2.避免液位变送器落地以及在搬运时碰撞，禁止以放横在室外或直射日光下长时间使用。
3.定期检查并更换设备的螺纹垫圈和密封垫圈，以确保其焊缝和接线端面的紧密度。
4.定期检查所有的电线和接插件，以确保它们与设备紧密连接。
5.在使用期间使用恰当的电流源和电气保护设备，并将其存储在干燥安全的地方。
6.如果双法兰液位变送器损坏或无法使用，应将其送至由原厂授权或专业的仪器维修站进行维修并更换受损部件。
总结双法兰液位变送器是一种常用于测量液体或气体的仪器设备。
使用这些设备时，请务必遵守安全操作规程，并注意保养和维护。
即使没有出现故障，也要保持设备清洁并检查所有部件，以确保其正常工作并最终延长其使用寿命。
法兰或液位变送器仪表设备维护检修规程
法兰或液位变送器仪表设备维护检修规程1 概述此类变送器是通过法兰直接安装在各种流体或贮罐侧面，经隔离膜片来测介质的液位和密度，并将被测量转换成4-20mA电流信号输出。
即：液位变化时，测量膜片产生与液位成正比例的微小位移，其作用相当于差动电容中的活动电极。
它的位置由它两侧对称的电容固定电极检测出来。
活动电极与固定电极间的静电容量变化经传送部分的运算放大后，得到线性输出标准电流信号。
达到测液位之目的。
工作原理图与本章第四节相同。
2．主要技术指标2．1 变送器铭牌标志完整无缺，紧固件无松动、损坏、可动部分灵活可靠。
电源：24V DC，输出：4～2mADC,无负载变送器可工作在12V DC，最大为45V DC，指示表刻度标尺45mm，精度为2.5级.最大负迁移为最小调校量程的600%.最大迁移为最小调校量程的500%.2.2变送器阻尼时间常数在0.4～1.67s间连续可调,综合精度误差为±0.25级,(含线形、变差、重复性)，容许单向过载压力不超过最大工作压力值.环境温度:-29～+93℃,相对湿度:0～100%.被测介质温度-30～+180℃。
3检查与校验3.1检查与本章第四节的3.1相同。
3.2校验（以单法兰为例）3.2.1 校验连接所需仪器工具为1台标准气动数显仪0.1级，气动定值器一个及一个校验用的配套法兰、1台标准电流表0.1级或1台数字万用表(电压档)0.05级，1个标准250Ω电阻，另准备相应信号导线胶管接头及电线等。
3.2.2调校步骤3.2.2.1先使变送器正、负压室对大气，送电稳定3分钟后，将阻尼时间置于最小，其变送器输出应在4.00MA DC，在进行正负迁移场合或是测量状态下，（双法兰变送器的两个法兰高度不一致时）其输出就不在4.00MA。
此时校验应加测量初始差压。
调变送器零点使输出达到4.00MA DC。
3.2.2.2给变送器加100%的测量信号，其输出应为20MA DC，否则开侧盖调量程使输出达到20MA。
双法兰差压变送器液位测量校验全面解析
双法兰差压变送器液位测量校验全面解析液位是石油化工生产过程中的重要参数之一。
精确可靠地测量介质液位是工业生产的需要, 也是从事仪表自动化维护工作的职责。
液位测量的技术和方法有很多, 如直读法、浮力法、静压法、电容法、放射性同位素法、超声波法、微波法以及激光法等[ 1] , 而利用静压原理的双法兰差压变送器测量液位是石油化工生产中经常采用的液位测量方式。
当需要将变送器和工艺测量介质隔离开时, 可以选用双法兰差压变送器。
如: 当过程介质温度超出变送器的正常工作温度范围, 并且用引压管也不能将温度降至变送器的正常工作温度范围内时; 当过程介质有腐蚀性, 需要经常更换或需要使用特殊的防腐蚀材料时; 当过程介质中有很多固体颗粒或过程介质凝固点为常温, 无法用引压管引出时; 当饮食行业需要方便地清洗, 防止批量之间污染时;当进行密度或界面测量等各种情况时, 均可以选用双法兰差压变送器[3] 。
作为敏感的金属膜盒通过铠装毛细管与变送器的测量室相连接,在膜盒、铠装毛细管和测量室所组成的封闭系统内充有密封液体（一般为硅油）作为传压介质。
为使毛细管经久耐用, 其外部均套有金属蛇皮管保护。
本文针对在大量程、高温、高黏度、易结晶及强腐蚀情况下使用双法兰差压变送器测量液位的系统, 对其不同的安装位置和形式, 如就计算迁移量及校验的问题作系统的全面解析。
1 双法兰差压变送器的安装方式和计算[2]双法兰差压变送器可以安装在任何高度和位置。
但是用于真空场合时, 双法兰差压变送器的安装高度不能高于低压室法兰的水平线, 此时最好采用微波液位计来测量液位最为合适,本文在此不再探讨微波液位计测量液位的安装方式和运用等。
在液位测量中, 双法兰差压变送器通常用于密闭容器, 可以消除密闭容器中气体压力变化的影响。
当用于开口容器时, 则高压侧法兰与容器低端法兰连接, 而低压室法兰应置于大气中, 但可以有置放位置的变化。
1.1 双法兰差压变送器安装在开口容器上1）双法兰差压变送器安装在开口容器低端法兰水平线上, 且高低压室法兰与容器低端法兰在一条水平线上。
双法兰液位计原理及调试
目录摘要 ........................................................... 错误!未定义书签。
Abstract.. (4)一、概述.......................................................... 错误!未定义书签。
二、原理 (4)三、外观检查 (4)3.1法兰检查 (4)3.2变送器检查 (4)四、验收 (4)五、调试校验 (4)六、重要特点 (5)七、液位迁移 (5)7.1无迁移 (5)7.2负迁移 (6)7.3正迁移 (7)八、安装 (7)九、注意事项 (8)十、常见故障 (8)总结 (9)摘要双法兰液位计在工业中起着非常重要的作用，本文通过对具体的工作原理及结构、以及安装调试的步骤进行阐述，结合现场使用情况来进一步说明双法兰液位计的特点，它测量时介质比较单一，不能测混合物、结晶等凝聚物块，膜盒是它最重要的部分，化工生产维修时要保护好膜盒，必要时加装膜盒盖子。
关键词：双法兰液位计；膜盒AbstractDouble flanged liquid level gauge plays a very important role in the industry, this article through to the specific working principle and structure, and elaborates the installation and debugging steps, combined with the site usage to further illustrate the characteristics of double flange level gauge, it measured medium is a single, cannot mix, crystallization, such as condensed piece, bellows is the most important part of it, the chemical production maintenance to protect the bellows, if necessary, add membrane lifted the lid.Key words: double flange level gauge, bellows一、概述我公司使用的单、双法兰差压式液位变送器由横河和霍尼韦尔两厂家生产，其中，单法兰差压式液位变送器用在灌区，双法兰差压式液位变送器分别用在气化和合成。
双法兰液位计的调试
淮安嘉可自动化仪表有限公司双法兰液位计的调试双法兰差压变送器在安装前、在投用前期的两个阶段必须进行一次调试和二次调试。
其中，通过一次调校可以进一步检查仪表是否符合各项性能指标或在运输和存储过程中有无损坏；二次调试也称为在线调试，根据实际工况情况，对仪表的上、下限，以及显示单位，显示方式等进行调整。
现就3501双法兰液位计为例浅谈液位计的一次调试和二次调试，若仪表测量范围为0～6kPa, 对应液位0～100%。
一、双法兰液位计的一次调试在一次调校前，首先把压力6kPa 平均分成5 份，即0kPa 对应0%，1.5kPa 对应25%，3kPa 对应50%，4.5kPa 对应75%，6kPa对应100%。
然后依照图3 所示，用标准压力信号放生器，模拟压力信号对仪表的零点和量程进行调整，调整零点和量程输出，使其在允许误差范围内。
连续加压，用量程0%、25%、50%、75%、100% 的压力进行校验，当压力稳定后记录标准电流表上显示的电流值并做回程误差校验。
如果校验误差超过允许误差范围，应重新调整校验。
二、双法兰液位计的二次调试在实际生产中，双法兰差压变送器的低压侧膜片不但受到被测容器气相的压力，还受到毛细管内填充液( 如硅油) 的压力，如果不消除掉毛细管的附加压力，仪表输出信号将与实际液面不成一一对应关系，液位准确度也将得不到保证。
淮安嘉可自动化仪表有限公司消除毛细管的附加压力，一般通过计算对仪表进行负迁移以确定变送器量程上、下限，而现场计算需要知道介质的实际密度、毛细管填充液的密度、填充液作用于膜片的面积等，给现场调试工作带来许多不便。
现根据日常工作经验，借助手操器对变送器进行在线调试，确定变送器量程上、下限。
该方法不但简单，而且调试结果准确、有效。
现场调试如图4 所示。
现场操作步骤如下：(1) 如上图把475 手操器与变送器连接好，可以在设备现场，也可以在DCS 控制室。
(2) 打开475 手操器电源，在检测菜单中选择“轮询检测”。
双法兰差压液位计的技术参数
双法兰差压液位计的技术参数
双法兰差压液位计的技术参数包括以下几个方面：
1. 测量范围：液位计能够测量的液位范围。
2. 压力范围：液位计能够承受的压力范围。
3. 精度：液位计的测量精度，一般以百分比或者厘米来表示。
4. 输出信号：液位计的输出信号类型，可以是模拟信号，如4-20mA电流信号；也可是数字信号，如RS485或Modbus通信协议。
5. 温度范围：液位计能够工作的温度范围。
6. 材料：液位计所采用的材料，如法兰材质、传感器材料等。
7. 电源：液位计的电源要求，可以是直流电源或者交流电源。
8. 介质：液位计适用的介质类型，如液体、气体等。
9. 防护等级：液位计的防护等级，如防护等级IP67。
10. 安装方式：液位计的安装方式，如侧装式、顶装式等。
这些参数会根据不同的双法兰差压液位计产品而有所不同，具体参数还需要根据实际产品进行确认。
双法兰液位计检修规程
双法兰液位计检修规程：一，准备工作：1，应开具相应的工作作业票，（如动火作业票、设硫作业票、用电作业票）等。
2，相应的消气防器具，(如硫化氢报警器、空气呼吸器、灭火器)等。
3，作业工具，（如防爆扳手、防酸手套、防爆管钳、排污塑料桶、375手操器）等。
二，检查工作：双法兰检查：检查法兰与设备连接部分的密封是否良好；法兰与毛细管、毛细管与变送器的连接部分及毛细管本身是否有液体泄漏；法兰膜片有无变形、损伤、腐蚀、结垢等不良情况：变送器检查：1，变送器外观检查：检查变送器外壳有无损伤、腐蚀和其他故障，发现问题及时处理。
2，变送器内部检查：打开变送器外盖，先检查密封圈有无损坏，如果损坏要及时更换检查电路板及其他元器件是否良好。
3，检查变送器接线情况是否良好。
4，断开电源，卸下接线，进行绝缘电阻检查，用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻值应大于20M Ω以上。
三，查修工作：HART37通讯器校验步骤：1，把375通讯器连接到已安装和通电的双法兰变送器(在控制室、变送器或回路中任何其他接线端子上)。
2，按375通讯器“I／O”开机键，通讯器自检并检测到变送器后，提示“online”。
3，按向右键“→”选“1 Device setup”进入变送器组态。
4，按向下键“↓”，再按向右键“→”选“3 Basic setup”进入变送器参数组态。
5，按向右键“→”选“1 Tag"进入变送器工位号组态。
输入变送器工位号(如LT—1101)，按“ENTER”存人数据。
按“SEND”传送数据。
6，按向下键“↓”，再按向右键“→”选“2 Unit”进入变送器工程单位组态。
按向上键“↑”或向下键“↓”选择变送器工程单位(如kPa)，再按“ENTER”，根据提示按“OK”。
7，按向下键“↓”，再按向右键“→”选“3 Range values”后，再按向右键“→”选“1 Keypad“input”进入变送器量程组态。
