混凝土与砌体结构课程设计--钢筋混凝土现浇单向板肋梁楼盖设计
混凝土结构及砌体结构课程设计--某轻工仓库现浇钢筋混凝土单向板肋形楼盖
混凝土结构及砌体结构课程设计--某轻工仓库现浇钢筋混凝土单向板肋形楼盖钢筋混凝土结构设计任务书一、 设计题目某轻工仓库现浇钢筋混凝土单向板肋形楼盖。
二、设计资料1、 该仓库平面图如图所示。
外墙厚370mm ，外墙轴线距外墙边缘250mm ，柱截面尺为400×400mm 。
外楼梯为独立设置与主体结构脱开。
2、 楼盖各构件在墙上的支承长度：板为120mm ，次梁为240mm ，主梁为370mm 。
3、 楼面做法：面层为30mm 细石混凝土，板底为15mm 厚混合砂浆粉刷。
4、 楼面活荷载标准值：6.0, 7.0, 7.5 kN/m 2 。
5、 材料选用： （1） 混凝土：C20；（2） 钢筋：梁中受力钢筋为HRB335级，其它为HOB235级。
三、设计内容 1、 结构布置； 2、 板设计； 3、 次梁设计； 4、 主梁设计； 5、 结构施工图绘制。
四、设计基本要求1、 板及次梁按考虑塑性内力重分布法进行内力计算；主梁按弹性理论进行内力计算。
主梁做抵抗弯矩图。
2、 设计计算正确。
3、 计算书层次分明，简图齐全，书写整齐，并装订成册。
4、 图纸绘制符合规范，图面整洁，达到施工图要求。
五、设计成果 1、 设计计算书1份； 2、 楼盖配筋图1份。
六、时间安排参考文献：1．《砼结构》教材；2．《砼设计规范》 GB50010-2002；3．《建筑结构荷载规范》GB5009-2002 4．《钢筋砼设计手册》5．《钢筋砼构造手册》6．《建筑制图标准》7．《结构制图标准》楼梯1L2附图1 表1现浇钢筋混凝土单向板肋梁楼盖设计计算书某多层工业建筑楼盖平面图1-14所示，采用钢筋混凝土现浇楼盖，有关设计资料如下:1、设计资料总平面图尺为为18m×24m，四周墙体承重，中间柱承重，轴线距离墙体那边呢缘120，柱的截面为300×300.板伸入墙内120，次梁伸入墙内240，主梁伸入墙内370.（2）楼面做法为：25厚水泥砂浆面层；钢筋混凝土现浇板；梁、板底混合砂浆抹灰20厚。
现浇钢筋混凝土单向板肋梁楼盖课程设计
..现浇钢筋混凝土单向板肋形楼盖课程设计一、 设计资料1、 某多层厂房，内框架结构体系，结构平面布置图如下：2、 荷载1) 水磨石面 0.65kN/m 2； 2) 钢丝网抹面吊顶 0.45kN/m 2； 3) 楼面活荷载 5.5kN/m 3；3、 材料1) 混凝土： C30（c f =14.3N/mm 2 , t f =1.43N/mm 2；） 2) 钢筋:梁钢筋HRB400级（y f =360 N/mm 2），其余钢筋采用HPB300级（y f =270N/mm 2）。
二、 楼盖梁格布置草图三、 构件尺寸的确定1、 确定主梁跨度为6.6m ，次梁的跨度6m ，主梁每跨内布置两根次梁，板的跨度 为2.2m 。
2、 估计截面尺寸，按跨高比条件：板厚：板按考虑塑性内力重分布设计，按不验算挠度的刚度条件，板厚应不小于了L/30=2200/30=73.33mm ，此值小于工业房屋楼面最小厚度70mm 的构造要求，故取板厚h=80mm 。
次梁截面b*h ： h=o l /18～o l /12=333～500mm ，考虑到楼面活荷载比较大，初估取h=450mm ，截面宽度b=(1/2～1/3)h ，取b=200mm 。
主梁截面b*h ： h=o l /15～o l /12=440～660mm,取h=650mm ，截面宽度取b=250mm 。
四、 板的设计 1、 荷载板的永久荷载标准值：水磨石楼面 0.65 kN/2m ； 80mm 钢筋砼板 0.08×25=2.0kN/2m ； 钢丝网抹灰吊顶 0.45 kN/2m ；恒载标准值 3.1 kN/2m ； 活荷载标准值 5.5 kN/2m ；活载控制时，考虑恒载分项系数1.2，活荷载分项系数1.4荷载总设计值 g+q=1.2×3.1+1.4×5.5=11.54 kN/2m恒载控制时，考虑恒载分项系数1.35，活荷载分项系数1.4，组合系数0.9.荷载总设计值 g+q=1.35×3.1+1.4×0.9×5.5=11.12kN/2m由此可确定为活载控制，即荷载总设计值为11.54kN/2m2、 计算简图由板和次梁尺寸可以得到板的设计简，板的支承情况如下图。
钢筋混凝土结构设计原理课程设计-整体式单向板肋梁楼盖设计
钢筋混凝土结构课程设计单向板肋梁楼盖院系：专业年级：学生姓名：学号：目录一、平面结构布置-----------------------------------------------（1）二、板的设计----------------------------------------------------（5）三、次梁的设计-------------------------------------------------（9）四、主梁的设计-------------------------------------------------（18）五、关于计算书及图纸的几点说明----------------------------（24）六、设计总结-------------------------------------------------（27）施工图平面结构布置图---------------------------------------------图纸1板的配筋图--------------------------------------------------图纸1主梁配筋图---------------------------------------------------图纸1次梁的配筋图------------------------------------------------图纸2主梁内力包络图---------------------------------------------附图一4０3计算书现浇钢筋混凝土单向板肋梁楼盖设计计算书一、 平面结构布置：１、 确定主梁的跨度为m .96,次梁的跨度为m 4.5,主梁每跨内布置两根次梁,板的跨度为m 3.2。
楼盖结构布置图如下：4２、 荷载计算：取1m 宽板带计算、板厚为100㎜：地板砖地面（3/5.60m kN ） m kN /4.015.60=⨯ 100mm 厚钢筋混凝土现浇板(3/25m kN =γ) m kN /5.22511.0=⨯⨯ 板底抹灰（2/255.0m kN ） m kN /255.01255.0=⨯恒载： m kN g k /405.3=活载： q=3.5 KN/m恒荷载分项系数取1.2；活荷载分项系数取1.3。
钢筋混凝土现浇单向板肋梁楼盖设计方案
一、设计目的1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定；2、掌握板厚及梁系截面尺寸的确定方法；3、通过板及次梁的计算，掌握按考虑塑性内力重分布分析内力的计算方法；4、通过主梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法；5、掌握板、梁的配筋计算；6、了解并熟悉现浇梁板结构的有关构造要求；7、掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能；8、学会编制钢筋材料表。
二、设计资料某多层工业厂房采用钢筋混凝土现浇单向板肋梁楼盖，结构布置如附图所示。
1、结构布置柱网尺寸及楼面活载大小详见“六附图”；2、楼面为水磨石地面(包括10mm面层和20mm厚水泥砂浆打底)，其自重标准值为0.65kN/m2；板底及梁用15mm厚混合砂浆抹面，其自重标准值为20kN/m3；3、混凝土强度等级C20，钢筋除梁主筋采用HRB335钢筋(抗拉强度设计值为f y=300 MPa)外，其余均采用HPB300钢筋(抗拉强度设计值为f y=270MPa)，钢筋混凝土容重标准值为25kN/m3。
三、设计内容和要求进行楼盖梁板系统结构设计，并绘制施工图。
要求：提交设计说明书一本，楼盖结构施工图（一号图）一张；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。
1、对设计说明书的要求设计说明书应包括下列内容：（1）封面（2）设计任务书（3）目录（4）正文，包括：①本梁板结构系统布置的优缺点评述；②板厚及梁系截面尺寸的确定；③板、梁计算简图；④荷载计算；⑤内力分析及内力组合；⑥配筋计算；⑦构造要求。
（5）设计体会（6）参考文献（7）封底2、对图纸的要求楼盖结构施工图应包括下列内容：（1）楼盖结构平面布置图和板的配筋图楼盖结构平面布置要注明定位轴线尺寸和编号，板、梁、柱等构件要进行定位尺寸标注和编号；板的配筋图可绘于楼盖结构平面布置图上，并注明板的厚度；板的配筋可采用分离式或弯起式，钢筋（包括受力钢筋、分布钢筋和其它构造钢筋）要编号，同一编号的钢筋至少有一根钢筋要注明直径、间距及截断或弯起位置；可以利用对称性只画四分之一楼面。
钢筋混凝土现浇单向板肋梁楼盖课程设计
g+q=26.55KN/m
A
B
B
A
3875
3750
3875
图3 次梁计算简图
(3)内力计算
由表 11-1、表 11-3 可分别查得弯矩系数和剪力系数。
弯矩设计值：
B
26.55 .
36.24kN·m
26.55 .
23.33kN·m
剪力设计值：
VA 0.45 g q l 0.45 26.55 3.755 44.86kN
剪力
V=k3G+k4Q
式中系数 k3、 k4 附表 6-2 相应栏内查得。
VA,max=0.719×58 + 0.860×72.8=104.31kN·m
VBl,max=-1.281×58 – 1.319×72.8=-170.32kN·m
VBr,max=1.070×58 + 1.262×72.8=153.93kN·m
333mm, 考 虑 到 楼 面 可 变 荷 载 比 较 大 , 取 h=300mm. 截 面 宽 度 取 为
b=150mm.
主 梁 的 截 面 高 度 应 满 足 h=l0/15 ～ l0/10=6000/15 ～
6000/10=400～600mm,取 h=550mm.截面宽度取为 b=250mm.
次梁截面为 150mm×300mm，现浇板在墙上的支撑长度不小于
100mm，取板在墙上的支撑长度为 120mm。按塑性内力重分布设计，
板的计算跨度：
边 跨 l0=ln+h/2=2000-150/2-120+80/2=1845<1.025ln=1850mm,
取 l0=1845mm
中间跨 l0= ln=2000-150=1850mm,

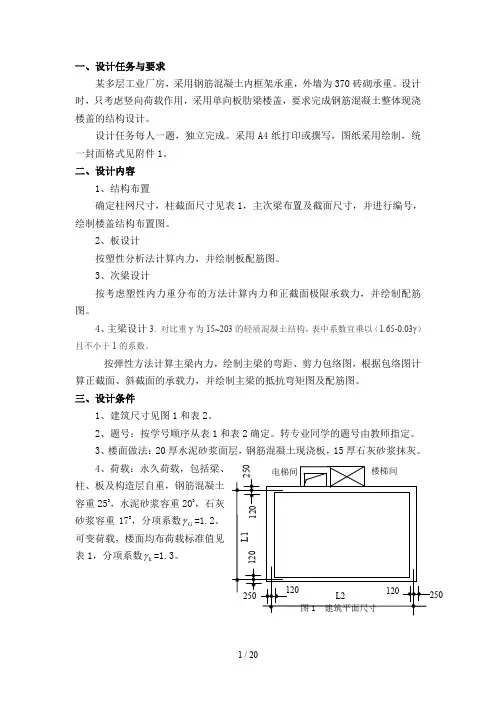

混凝土课程设计----------现浇单向板肋梁楼盖设计
一、设计任务与要求某多层工业厂房，采用钢筋混凝土内框架承重，外墙为370砖砌承重。
设计时，只考虑竖向荷载作用，采用单向板肋梁楼盖，要求完成钢筋混凝土整体现浇楼盖的结构设计。
设计任务每人一题，独立完成。
采用A4纸打印或撰写，图纸采用绘制，统一封面格式见附件1。
二、设计内容 1、结构布置确定柱网尺寸，柱截面尺寸见表1，主次梁布置及截面尺寸，并进行编号，绘制楼盖结构布置图。
2、板设计按塑性分析法计算内力，并绘制板配筋图。
3、次梁设计按考虑塑性内力重分布的方法计算内力和正截面极限承载力，并绘制配筋图。
4、主梁设计3. 对比重γ为15~203的轻质混凝土结构，表中系数宜乘以（1.65-0.03γ）且不小于1的系数。
按弹性方法计算主梁内力，绘制主梁的弯距、剪力包络图，根据包络图计算正截面、斜截面的承载力，并绘制主梁的抵抗弯矩图及配筋图。
三、设计条件1、建筑尺寸见图1和表2。
2、题号：按学号顺序从表1和表2确定。
转专业同学的题号由教师指定。
3、楼面做法：20厚水泥砂浆面层，钢筋混凝土现浇板，15厚石灰砂浆抹灰。
4、荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重253，水泥砂浆容重203，石灰砂浆容重173，分项系数G γ=1.2。
可变荷载，楼面均布荷载标准值见表1，分项系数k γ=1.3。
表1 柱截面尺寸及混凝土强度等级表2 班级序号对应的题号、设计尺寸及可变荷载5、材料梁、板混凝土强度等级见表1。
主梁、次梁受力钢筋采用335级钢筋，其他均用300级钢筋。
四、进度安排结构计算 3天绘制结构配筋图 2天计算书、图纸整理 1天————————————————————合计教学周 1周 6天五、指导教师意见附件2评分标准一.设计资料设计使用年限50年,结构安全等级为二级,环境类别为一类.楼面做法：20厚水泥砂浆面层，钢筋混凝土现浇板，15厚石灰砂浆抹灰；荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重253，水泥砂浆容重203，石灰砂浆容重173，分项系数r1.2。
《混凝土结构设计》课程设计---整体式单向板肋梁楼盖
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分：一层地面的停车场和上方的公寓。
整个楼盖跨度较大，需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。
在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。
在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中，肋高度选用25cm，肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。
在本设计中，梁高度选用40cm，梁跨度选用7m。
梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。
钢筋混凝土结构设计原理课程设计整体式单向板肋梁楼盖设计
05
实例分析：某工程整体式单向板肋梁楼 盖设计
工程概况及设计要求
01
工程地点
某城市商业区
02
建筑类型
多层办公楼
03
04
设计要求
安全、经济、适用，满足建筑 功能需求
结构形式
钢筋混凝土框架结构，采用整 体式单向板肋梁楼盖
荷载计算与组合结果展示
恒荷载计算
根据楼板厚度、梁截面 尺寸及材料重度等计算
得
活荷载计算
THANKS
感谢观看
有益的参考和启示。
07
课程总结与展望
课程重点回顾
钢筋混凝土材料的力学性能
包括混凝土的抗压、抗拉、抗折强度以及钢筋的屈服强度、极限强度 等。
结构设计基本原理
涵盖荷载分析、内力计算、截面设计、构造要求等方面。
整体式单向板肋梁楼盖的结构形式与特点
阐述该结构形式的受力特点、传力路径以及适用范围。
设计方法与步骤
荷载传递路径
荷载传递路径
在整体式单向板肋梁楼盖中，荷载的传递路径清晰明确。首先，楼面上的荷载 通过单向板传递给肋梁；接着，肋梁将荷载传递给与之相连的柱子或墙体；最 后，柱子或墙体将荷载传递给基础。
荷载分配
在荷载传递过程中，单向板和肋梁按照各自的刚度比例分配荷载。刚度较大的 构件承担较多的荷载，而刚度较小的构件则承担较少的荷载。这种荷载分配方 式保证了整个结构体系的协同工作和稳定性。
钢筋混凝土结构设计原 理课程设计整体式单向 板肋梁楼盖设计
2024-01-25
contents
目录
• 课程设计背景与目的 • 整体式单向板肋梁楼盖基本概念 • 设计步骤与方法 • 关键问题及解决方案 • 实例分析：某工程整体式单向板肋梁楼
钢筋混凝土结构课程设计-单向板肋梁楼盖设计(全套图纸)
四川大学锦城学院单向肋梁楼盖课程设计姓名：xxx专业：xxxx班级：xxx学号：xxx目录一、设计资料..................................... 错误!未定义书签。
1.1 楼面做法................................... 错误!未定义书签。
1.2 楼面活荷载：............................... 错误!未定义书签。
1.3 材料：..................................... 错误!未定义书签。
二、楼面梁格布置及截面尺寸....................... 错误!未定义书签。
2.1 楼面梁格布置............................... 错误!未定义书签。
2.2 截面尺寸................................... 错误!未定义书签。
三、板的设计..................................... 错误!未定义书签。
3.1 荷载设计................................... 错误!未定义书签。
3.2 总荷载设计值............................... 错误!未定义书签。
3.3 计算简图................................... 错误!未定义书签。
3.4 弯矩设计值................................. 错误!未定义书签。
3.5 配筋计算................................... 错误!未定义书签。
四、次梁设计..................................... 错误!未定义书签。
4.1 荷载设计................................... 错误!未定义书签。
钢筋混凝土与砌体结构课程设计(单向板肋梁楼盖)计算书
钢筋混凝土与砌体结构课程设计(单向板肋梁楼盖)计算书-CAL-FENGHAI.-(YICAI)-Company One1钢筋混凝土结构与砌体结构课程设计学生姓名：学号：指导教师：所在学院：土木工程学院专业：工程造价2016年6月目录1 设计资料 (1)2 板的设计 (1)2.1 荷载 (2)2.2 内力计算 (3)2.3 截面承载力计算 (3)3 次梁设计 (4)3.1 荷载 (4)3.2 内力计算 (5)3.3 截面承载力计算 (6)4 主梁计算 (7)4.1 荷载 (7)4.2 内力计算 (8)4.3 截面承载力计算 (12)4.4 主梁吊筋计算 (14)参考文献 (14)多层工业厂房单向板肋梁楼盖1 设计资料某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。
结构形式采用框架结构，其中梁柱线刚度比均大于3。
楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。
楼面做法、边梁、墙、及柱的位置关系见图2。
图1 底层结构布置图楼面活荷载标准值8kN/m2，楼面面层为20mm水泥砂浆，梁板的天棚抹灰为20mm厚混合砂浆。
材料选用混凝土：采用C30（f c=14.3 N/mm2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y=300 N/mm2），其余采用=270 N/mm2）。
HRB300级钢筋（fy2 板的设计板按塑性内力重分布方法设计。
按刚度条件板厚要图2 节点详图求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。
取次梁截面高度h=450mm （L/18=6000/18=333mm ～L/12=6000/12=500mm ）,截面宽度b=200mm(h/2.5=450/2.5=180mm ～h/2=450/2=225mm)，主梁和次梁采用HRB335级，其余均采用HPB300级钢筋；板的L 2/L 1=6000/2000=3，宜按单向板设计。
钢筋混凝土单向板肋梁楼盖及砌体结构课程设计
钢筋混凝土单向板肋梁楼盖及砌体结构课程设计任务书一、设计资料1、某工业建筑楼面如附图所示，层高H（从基础顶面到楼面的距离），计算高度取H0=H，楼面均布活荷载标准值q k。
2、楼面面层为20mm厚水泥砂浆抹面（γ=20 kN/m3），板底为15 mm厚石灰砂浆粉刷（γ=17 kN/m3）。
砌体容重为18kN/m3。
3、材料混凝土：C 30钢筋：板中受力筋及分布筋采用Ⅰ级钢筋；梁中受力筋采用Ⅱ级钢筋；梁中箍筋和架立筋采用Ⅰ级钢筋。
砖： MU10砂 浆： M7.5- M 10二、设计要求1、按单向板肋梁楼盖的要求对楼面梁板进行结构布置，并考虑墙体开窗，窗户的高、宽模数一般是300，即1.2m、1.5m、1.8m、2.1m….；2、对板、次梁、主梁分别进行受力分析、计算及配筋，并用专业软件对手算结果进行复核；对墙体进行整体（计算简图为单层）及局部抗压承载力验算、高厚比验算，完成设计计算书一份（装订顺序：任务书，目录，正文，参考文献，软件分析结果）；3、绘制楼盖施工图（2号图纸两张），内容包括：楼盖平面布置图；板、次梁配筋施工图；主梁设计弯矩包络图、抵抗弯矩图及配筋施工图（主梁施工图中应包括钢筋示意图）；施工说明。
注：图纸采用铅画纸，不得采用硫酸纸。
三、分组楼盖平面尺寸如附图，具体尺寸按下面分组：1～10号： A=25米，B=21米, q k=5KN/m2，层高H=5m；11～20号：A=27米，B=20米, q k=6KN/m2，层高H=5.5m ；21～号：A=30米，B=19 .8米, q k=5KN/m2，层高H=5m；31～： A=30米，B=21米, q k=6KN/m2。
层高H=5.5m注：以上分组号均为专业方向的序号。
四、参考资料1、混凝土结构设计规范（GB50010-2002）；2、建筑结构荷载规范（GB50009-2001）；3、砌体结构设计规范（GB50003-2001）;4、相关课本五、附图。
课程设计--现浇钢筋混凝土单向板肋梁楼盖设计计算书
钢筋混凝土单向板肋梁楼盖设计任务书Ⅰ.设计题目设计某多层工业厂房的中间楼面，采用现浇钢筋混凝土单向板肋梁楼盖Ⅱ.设计内容1．结构平面布置图：柱网、板、次梁及主梁的布置。
2．板的强度计算（按塑性内力重分布计算）。
3．次梁强度计算（按塑性内力重分布计算）。
4．主梁强度计算（按弹性理论计算）。
5．绘制结构施工图：（1）结构平面布置图（2）板的配筋图（3）次梁的配筋图（4）主梁的配筋图及弯矩包络图、材料图（5）钢筋明细表及图纸说明Ⅲ.设计资料1．厂房平面示意图建筑四周采用370mm承重墙2．建筑构造生产车间的四周外墙均为承重赚砖墙，内设钢筋混凝土柱，其截面尺寸为400mm×400mm，层高4.5m。
楼盖面层做法：水磨石地面（20mm厚水泥砂浆找平厚做10mm厚水磨石面层）。
板低采用20mm厚混合砂浆天棚抹灰。
3.荷载参数（1）楼面活荷载，q x=6.5。
（2）楼面面层：水磨石地面0.65KN/m2。
（3）钢筋混凝土容重：γ=24~25KN/m2。
（4）混合砂浆容重：γ=17KN/m2。
5．建筑材料（1）混凝土：C25或C30。
（2）钢筋:主梁及次梁受力筋建议采用HRB335级或HRB400级钢筋，板内及梁内的其他钢筋建议采用HPB235级钢筋。
现浇钢筋混凝土单向板肋梁楼盖设计计算书一、楼盖结构平面布置及截面尺寸确定：1、确定主梁（L1）的跨度为6.3m,次梁（L2）的跨度为6.6m,主梁每跨内布置两根次梁，板的跨度为2.1m。
楼盖的平方米按结构布置图如下图所示：厂房楼盖结构平面布置图按高跨比条件，要求板厚h≥l/40≥2100/40=52.5mm,对工业建筑楼板，要求h≥70mm,所以板厚取h=70mm。
次梁截面高度应满足h≥l/18~l/12=367~550mm,取h=500mm,截面宽b=(1/2~1/3)h,取b=200mm。
主梁截面高度应满足h=l/15~l/10=420~630,取h=600mm,截面宽度取为b=250，柱的截面尺寸b×h=400mm×400mm。
钢筋混凝土单向板肋梁楼盖课程设计
钢筋混凝土单向板肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖是一种常见的建筑构件，所用材料质量良好，受力特性稳定，在现代建筑结构中有着广泛的应用。
本文以钢筋混凝土单向板肋梁楼盖的课程设计为主题，总结和分析钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其分析，为建筑结构中此类构件的设计提供参考。
一、钢筋混凝土单向板肋梁楼盖构造原理钢筋混凝土单向板肋梁楼盖由梁、柱、肋板和楼盖组成，中间的梁是支承楼盖的支撑构件，而柱是支承梁的柱，楼盖主要用于形成房屋顶部的屋面，肋板是梁和楼盖之间的平衡器，它们一般采用钢筋混凝土结构，在构造中，钢筋与混凝土所形成的共同单元，得以最大程度的利用结构材料的力学性能。
二、钢筋混凝土单向板肋梁楼盖施工方法1.钢筋混凝土单向板肋梁楼盖施工前，应对梁、肋板、楼盖进行满足要求的计算，图纸设计等。
2.检查材料的质量，确保材料的质量达到规定的标准。
3.组装梁，焊接完成，加固更加稳定。
4.安装肋板，钻孔，焊接完成。
5.安装楼盖，完成封闭。
6.完成水泥浇筑，形成完整的钢筋混凝土单向板肋梁楼盖。
三、钢筋混凝土单向板肋梁楼盖力学分析1.算梁的抗弯承载力：采用矩形截面，结合最大弯矩原理和弹性理论计算梁的抗弯承载力。
2.算肋板的抗压及抗拉承载力：采用快速分层法计算肋板的抗压及抗拉承载力。
3.算楼盖的抗压承载力：采用有限元计算方法，根据楼盖的结构形式和材料性质，进行局部分析和整体分析，确定其承载能力。
四、结论1.筋混凝土单向板肋梁楼盖是一种常见的建筑构件，具有良好的材料质量和受力性能，有着广泛的应用。
2.施工中，应充分考虑原材料的质量、构造原理、施工方法以及力学分析等多方面，确保钢筋混凝土单向板肋梁楼盖的安全可靠。
本文总结了钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其力学分析，为该类结构的设计提供参考，以期能够更好的为建筑结构的安全可靠性提供保障。
钢筋混凝土结构课程设计--单向板肋梁楼盖设计
钢筋混凝土结构-1课程设计题目：单向板肋梁楼盖设计姓名：班级：学号：201015251007学部：土木工程部河北理工大学轻工学院2012年12月25日钢筋混凝土结构-1课程设计任务书图1某多层工业建筑楼盖如图1 所示。
采用钢筋混凝土整浇楼盖。
1、设计资料：楼面做法:20mm水泥砂浆，钢筋混凝土现浇板，20mm石灰砂浆抹底。
楼面荷载：均布活荷载标准值6kN/m2材料：混凝土强度等级C30，梁内受力纵筋HRB335钢筋，其他HPB300钢筋。
楼盖采用现浇钢筋混凝土单向板肋梁楼盖，其中板，次梁按考虑塑性内力重分布设计，主梁按弹性理论设计。
其他参考资料：《混凝土结构设计规范》和《荷载设计规范》张帅。
每11-12人为一组，各班分组情况见下表2、设计任务及要求：(1) 、每位同学独立完成楼盖设计的板、次梁和主梁的计算书一份；(2)、完成板和次梁的配筋图2号一张；(3) 、主梁的抵抗弯矩图及配筋图2号一张。
单向板楼盖课程设计计算书目录1、设计资料12、结构的平面布置13、板的设计2（1）荷载 2（2）计算简图 3（3）吊车荷载 9（4）吊车垂直荷载作用下 9（5）吊车水平荷载作用下 104、次梁设计12（1）荷载设计值 2（2）计算简图 3（3）吊车荷载 95、主梁设计13（1）荷载 2（2）计算简图 3（3）吊车荷载 9400*400钢筋混凝土柱某多层工业建筑的楼盖如上图所示。
1设计资料：楼面做法:20mm 水泥砂浆，钢筋混凝土现浇板，20mm 石灰砂浆抹底。
楼面荷载：均布活荷载标准值6kN/m 2材料：混凝土强度等级C30，梁内受力纵筋HRB335钢筋，其他HPB300钢筋。
楼盖采用现浇钢筋混凝土单向板肋梁楼盖，其中板，次梁按考虑塑性内力重分布设计，主梁按弹性理论设计。
其他参考资料：《混凝土结构设计规范》和《荷载设计规范》；张帅 2结构的平面布置方案（1）由于横向柱距与纵向柱距相等，中间无走道，所以使用主梁横向布置，次梁纵向布置的方案。
课程设计--《钢筋混凝土单向板肋梁楼盖》课程设计
本次课程设计的题目是《钢筋混凝土整体式单向板肋梁楼盖》主要是对弯矩、剪力和配筋的计算，是以《材料力学》和《混凝土结构设计》为基础的一门综合课程设计。
从本次课程设计中，我们可以获得综合运用所学的基本理论、基本知识、，独立分析和解决实际问题的能力；培养利用信息解决问题的能力和相应的思维方式；培养严肃、认真、科学的作风和勇于进取开拓的创新精神。
板的厚度按构造要求取 .次梁截面高度取 ，截面宽度 。
由于中间跨是等跨度，等刚度，荷载和支撑条件相同。因此，所有中间跨内力可有一跨代表。对于结构实际跨数多于五跨时，可按五跨进行内力计算。
3.1
恒载标准值
水泥砂浆面层
钢筋混凝土板
混合砂浆天棚抹灰
线恒载设计值
线活载设计值
合计
即每米板宽
3.2
边跨
取
中间跨
计算跨度差 ，说明可按等跨连续板计算内力。取 宽板带作为计算计算单元，板计算简图及尺寸如下图所示：
则主梁可视为铰支柱顶上的连续梁，计算简图如图（b）所示：
（b）主梁计算简图 单位：mm
在各种不同分布的荷载作用下的内力计算可采用等跨连续的内力系数表进行跨内和支座截面最大弯矩及剪力按下式计算，则：
，式中系数K值由附录7中查得，具体计算结果以及最不利荷载组合见表7、表8。将以上最不利荷载组合下的四种弯矩图及三种剪力图分别叠画在同一坐标图上，即可得主梁的弯矩包络图及剪力包络图。
在课程设计的时间里，王老师的耐心讲解和他严谨治学的态度以及勤奋工作的精神给我留下了很深刻的印象，尤其是在相同的问题上给我们奈耐心的解答，在此向他表示衷心的感谢。
参考文献
[1] 沈蒲生主编.混凝土结构设计.北京：高等教育出版社，2005.6
[2]沈蒲坤 编著．楼盖结构设计原理．北京：科学出版社，2003
现浇钢筋混凝土单向板肋梁楼盖设计
现浇钢筋混凝⼟单向板肋梁楼盖设计混凝⼟结构题⽬:现浇钢筋混凝⼟单向板肋梁楼盖设计学院(直属系) :⼒学与⼯程学院年级/专业/班: 10级⼟⽊⼯程学⽣姓名:游政学号:钢筋混凝⼟单向板肋梁楼盖课程设计任务书⼀、设计题⽬某轻⼯仓库为钢筋混凝⼟内框架结构，楼盖平⾯如图所⽰。
楼层⾼4.5m，外设楼梯。
试设计该现浇钢筋混凝⼟楼盖。
⼆、设计内容1、结构平⾯布置图：柱⽹、主梁、次梁及板的布置2、板的强度计算（按塑性内⼒重分布计算）3、次梁强度计算（按塑性内⼒重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施⼯图（1）、板的配筋图（1：100）（2）、次梁的配筋图（1：40；1：20）（3）、主梁的配筋图（1：40；1：20）及弯矩M、剪⼒V的包络图三、设计资料1、楼⾯做法：30mm 厚⽔磨⽯地⾯， kN/m 2 . 15mm 厚板底抹灰， kN/m 2楼⾯的活荷载标准值为m 22、钢筋混凝⼟容重：25 kN/m 33、材料选⽤（1）、混凝⼟： C15，（2）、钢筋：主梁及次梁受⼒筋⽤HRB400，板内及梁内的其它钢筋可以采⽤HRB335。
现浇钢筋混凝⼟单向板肋梁楼盖设计计算书⼀、平⾯结构布置：１、确定主梁的跨度为6.6m,次梁的跨度为5.1m,主梁每跨内布置两根次梁,板的跨度为m 2.2。
楼盖结构布置图如下：２、按⾼跨⽐条件，当mm l h 55401=≥时，满⾜刚度要求，可不验算挠度。
对于⼯业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80=3、次梁的截⾯⾼度应满⾜h=(1|18～1|12)L=(333～500)mm ，取mm h 400=，取mm b 200=。
4、主梁的截⾯⾼度应该满⾜h=(1|15～1|10)=(400～600mm），h=600mm，取b=300mm。
⼆、板的设计（按塑性内⼒重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：⽔磨⽯⾯层 kN/m⒉80mm钢筋混凝⼟板×25=2 kN/m⒉15mm板底混合砂浆 kN/m⒉恒载： g=+2+= kN/m⒉活载： q= kN/m⒉恒荷载分项系数取；因为⼯业建筑楼盖且楼⾯活荷载标准值⼤于m⒉,以活荷载分项系数取。
混凝土结构和砌体结构课程设计报告之一
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、题号第题（见表一，表中有39道题目，学生可以选择不同的题目, 表中长度单位为米）2、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mr h350mm3、荷载(1)、楼面活荷载，单位为kn/m2(见表一)(2)、楼面面层：水磨石地面0.65kn/m2(3)、楼盖自重：钢筋混凝土容重Y=25kn/m3(4)、平顶粉刷：0.25kn/m24、材料(1)、混凝土：C20或C25(2)、钢筋：主梁及次梁受力筋用H级钢筋，板内及梁内的其它钢筋可以采用I级。
现浇钢筋混凝土单向板肋梁楼盖设计指导书一、平面结构布置：柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题。
1、柱网布置可为正方形或长方形。
2、板跨一般为1.7〜2.7m,次梁跨度一般是4.0〜6.0m,主梁跨度则为5.0〜8.0m,同时宜为板跨的3倍（二道次梁）。
3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超板厚次梁主梁h-80mm，（当h冷1时’满足刚度要求, 可不验算挠度）h e (12 -8)L，181 1厂（2 〜3）h c。
114)L，1厂（2过10% 二、板的设计（按塑性内力重分布计算）：1、板、次梁、主梁的截面尺寸确定。
工程结构课程设计钢筋混凝土单向板肋梁楼盖设计
《工程结构》课程设计题目：钢筋混凝土单向板肋梁楼盖设计学院：工学院姓名：学号：班级：工程管理1201指导教师：二O 一五年五月一、前言《工程结构》作为一门实践性很强的课程，课程设计是教学中的重要环节。
在专业课理论教学的基础上，通过课程设计进一步消化和巩固所学课程的内容，掌握结构设计的基本方法，培养学生独立思考、自己动手解决问题的能力。
根据培养计划和《工程结构》教学大纲规定，江西农业大学工学院工程管理专业有1周《工程结构》课程设计。
课程设计的主要目的是巩固和运用课堂所学知识，通过简单工程实例的结构设计，加强对结构设计基本理论的掌握，进一步了解结构设计的主要过程、注意事项，掌握结构设计相关规范的内容和使用方法，加深学生对实际工程项目中对结构设计主要内容的了解，培养学生运用本课程设计的知识解决实际问题的能力，为今后从事专业工作打下良好基础。
二、设计目的1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定；2、掌握板厚及梁系截面尺寸的确定方法；3、通过板及次梁的计算，掌握按考虑塑性内力重分布分析内力的计算方法；4、通过主梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法；5、掌握板、梁的配筋计算；6、了解并熟悉现浇梁板结构的有关构造要求；7、掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能；8、学会编制钢筋材料表。
三、设计资料某多层工业建筑楼盖平面图如图1所示，L1、L2尺寸见表1，环境类别为一类，楼梯采用室外悬挑楼梯。
楼面均布可变荷载标准值如表1所示，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。
图1 楼盖平面图表1 楼盖柱网L1、L2取值（mm）表2 楼面均布可变荷载标准值（kN/mm2）四、设计资料1、生产车间的四周外墙均为承重砖墙，其中纵墙厚370mm，横墙厚度240mm，采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土与砌体结构课程设计--钢筋混凝土现浇单向板肋梁楼盖设计中南大学土木工程学院土木工程专业（本科）建筑工程方向《混凝土结构及砌体结构设计》课程设计任务书题目：钢筋混凝土现浇单向板肋梁楼盖设计姓名：班级：学号：一、设计目的1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定；2、掌握板厚及梁系截面尺寸的确定方法；3、通过板及次梁的计算，掌握按考虑塑性内力重分布分析内力的计算方法；4、通过主梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法；5、掌握板、梁的配筋计算；6、了解并熟悉现浇梁板结构的有关构造要求；7、掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能；8、学会编制钢筋材料表。
二、设计资料某多层工业厂房采用钢筋混凝土现浇单向板肋梁楼盖，结构布置如附图所示。
1、结构布置柱网尺寸及楼面活载大小详见“六附图”；2、楼面为水磨石地面(包括10mm面层和20mm厚水泥砂浆打底)，其自重标准值为0.65kN/m2；板底及梁用15mm厚混合砂浆抹面，其自重标准值为20kN/m3；3、混凝土强度等级C20，钢筋除梁主筋采用HRB335钢筋(抗拉强度设计值为f y=300MPa)外，其余均采用HPB300钢筋(抗拉强度设计值为f y=270MPa)，钢筋混凝土容重标准值为25kN/m3。
三、设计内容和要求进行楼盖梁板系统结构设计，并绘制施工图。
要求：提交设计说明书一本，楼盖结构施工图（一号图）一张；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。
1、对设计说明书的要求设计说明书应包括下列内容：（1）封面（2）设计任务书（3）目录（4）正文，包括：①本梁板结构系统布置的优缺点评述；②板厚及梁系截面尺寸的确定；③板、梁计算简图；④荷载计算；⑤内力分析及内力组合；⑥配筋计算；⑦构造要求。
（5）设计体会（6）参考文献（7）封底2、对图纸的要求楼盖结构施工图应包括下列内容：（1）楼盖结构平面布置图和板的配筋图楼盖结构平面布置要注明定位轴线尺寸和编号，板、梁、柱等构件要进行定位尺寸标注和编号；板的配筋图可绘于楼盖结构平面布置图上，并注明板的厚度；板的配筋可采用分离式或弯起式，钢筋（包括受力钢筋、分布钢筋和其它构造钢筋）要编号，同一编号的钢筋至少有一根钢筋要注明直径、间距及截断或弯起位置；可以利用对称性只画四分之一楼面。
（2）次梁模板及配筋图绘制次梁配筋和模板图，以及足够数量的控制截面配筋详图；要求几何尺寸，钢筋编号、型号、直径、间距、弯起和截断位置、搭接长度、锚固长度等标注全面；绘制次梁抽出钢筋图；可以利用对称性只画一半。
（3）主梁模板及配筋图根据内力包络图确定主梁钢筋的弯起、截断、搭接和锚固位置和长度；其余绘制要求与次梁相同。
（4）整个楼盖主梁钢筋材料表对整个楼盖主梁钢筋材料用量进行列表计算（5）设计说明包括混凝土强度等级、钢筋级别、混凝土保护层厚度、钢筋搭接长度、锚固长度等需要说明的问题。
四、注意事项1、计算书文本规范、层次分明、字体工整，图表准确整洁，装订成册；2、施工图图面布置合理，比例适当，图面整洁，线条清楚，文字采用仿宋体，符合制图标准，达到施工图要求。
五、参考文献1、混凝土结构设计规范（GB50010－2002）2、建筑结构荷载规范（GB50009－2001）3、建筑结构制图标准（GB/T50105－2001）4、房屋建筑制图统一标准（GB/T50001－2001）5、袁锦根、余志武，混凝土结构设计基本原理，中国铁道出版社，2003.26、余志武、袁锦根，混凝土结构与砌体结构设计，中国铁道出版社，2004.3六、附图4*B+2*B'120B'240B2*L +2*L '120240L '/22401201201234567AB D EC L-2次梁L-2L-2L-2L-2a L-2aL-2a L -1主梁L -1L -1L -1L -1370130370130240BB BL /2L /2L /2L /2B'L '/2L '/2L '/2300150150200200400结构布置柱网尺寸及楼面活载大小组别 次梁跨度(mm) 主梁跨度(mm) 楼面活载标准值(kN/m 2) B B ′ L L ′ 1 7500 7200 6000 6000 6.0 26600 6300 5400 5400 8.03 6600 6600 6000 5700 8.04 7200 7200 6600 6300 8.05 6300 6000 5400 5400 10.06 6600 6300 5700 5700 10.07 6600 6600 6300 6000 10.08 6000 6000 5700 5400 12.09 6300 6000 5400 5400 12.010 6600 6300 5700 5700 12.0目录一、本梁板结构系统布置的优缺点评述 (6)二、板厚及梁系截面尺寸的确定 (6)三、板的计算 (6)四、次梁计算 (8)五、主梁的计算 (12)六、设计体会 (16)七、参考文献 (17)正 文（一）本梁板结构系统布置的优缺点优点：本梁板结构采用整体式现浇混凝土结构，是混凝土结构最基本的结构形式之一，其整体性好，使用机械少。
施工技术简单，该布局在满足建筑物使用的前提下，柱网和梁格划分规整，结构布置简单、整齐、统一，符合经济和美观的要求。
梁板结构划分为等跨度，便于设计和施工。
缺点：结构末班用量大，施工周期长，施工时手冬季和雨季的影响大，活荷载较大。
（二）板厚及梁系截面尺寸的确定根据单向板及其楼盖的次梁、主梁不需挠度验算的要求确定板厚、梁系截面尺寸： 板厚：0l /40=2850/40=71.25mm ，考虑到工业房屋楼面的最小厚度h m in =80mm ，故取板厚h=80mm 。
次梁：截面高h 按（1/12~1/18）0l =6000/18—6000/8=333mm —750mm ，，考虑活荷载较大，取次梁截面高h=650mm ，次梁截面宽b=（1/3—1/2）h=217mm —325mm ，取b=250mm 。
主梁：截面高h 按l/8~l/14=5700/14—5700/8=407mm —713mm 估算，取h=650mm ，主梁宽按h/3~h/2估算，取b=300mm 。
（三）板的计算1、计算简图板按考虑塑性内力重分布设计。
根据梁、板的构造要求，故不需做挠度验算的最小厚度为0l /40=2850/40=71.25mm ，考虑到工业房屋楼面的最小厚度h m in =80mm ，故取板厚h=80mm 。
次梁截面高h 按（1/12~1/18）0l =6000/18—6000/12=333—500mm ，，考虑活荷载较大，取次梁截面高h=500mm ，次梁截面宽b=250mm 。
板伸入墙体120mm 。
各跨的计算跨度为: 边跨0l =2700-120-250/2+80/2=2495mm AB,DE 之间中跨0l =2700-250=2450mmBD 之间中跨0l =2850-250=2600mm边跨与中跨的计算相差小于10%，按等跨连续板计算。
荷载楼面、面层 1.2⨯0.65=0.78 KN/m 2 板自重 1.2⨯0.08⨯25=2.40 KN/m 2 板底抹灰 1.2⨯0.015⨯20=0.36 KN/m 2 g=3.54 KN/m 2楼面活荷载 q=1.3⨯12.0=15.6 KN/m 2 合计 g+q=19.14 KN/m 2 故板的计算简图见图1所示。
2、内力计算M 1=111（q+g ）l 20=111⨯19.14⨯2.4952=10.831KN ·m M 2=161（q+g ）l 20=161⨯19.14⨯2.452=7.180KN ·mM B =141-（q+g ）l 20=141-⨯19.14⨯2.4952=-8.510KN ·mM C =161-（q+g ）l 20=161-⨯19.14⨯2.72=-8.721KN ·m3、配筋计算取h 0=80-25=55mm ，各截面配筋计算见表1，板的配筋图见一号图纸。
表1 板正截面承载力计算截面 1B2C板带 位置 ①--② ⑥--⑦②--⑥①--② ⑥--⑦②--⑥①--② ⑥--⑦②--⑥ ①--② ⑥--⑦②--⑥ M(KN ·m ）10.831 10.831-8.5107.1807.180⨯0.8=5.744-8.721 -8.721⨯0.8=-6.9772c 1s bh f ααM =0.373 0.293 0.247 0.198 0.300 0.2402211ss αγ-+=0.752 0.822 0.856 0.889 0.816 0.861y0s s f h γM A =（mm ） 970 697 565 435 720 546配筋（mm 2）14@150 A=102614@150 A=102612@160 A=70712@160 A=70712@190 A=59510@170A=46212@150 A=75410@140 A=561说明：②~⑦轴线间中间跨中及中间支座弯矩考虑推力的有利影响，弯矩可减少20%。
（四）次梁计算1、计算简图主梁截面高h按l/8~l/14=5700/14—5700/8=407mm—713mm估算，取h=650mm，主梁宽按h/3~h/2估算，取b=300mm。
次梁伸入墙中240mm，按考虑塑性内力重分布计算，各跨计算跨度为l=6000-150-120+240/2=5850mm边跨l=1.025（6000-150-120）=5873mml=5850mm取边跨l=6000-300=5700mm中跨边跨与中跨相差小于10%，故可以按等跨连续梁计算。
荷载板传来恒载 3.54⨯2.85=10.09 KN/m次梁自重 1.2⨯0.2⨯（0.55-0.08）⨯25=2.82 KN/m次梁侧面抹灰 1.2⨯0.015⨯(0.55-0.08）⨯2⨯20=0.34 KN/mg=13.25 KN/m板传来活荷载 q=15.6⨯2.85=44.46 KN/m合计 q+g=57.71 KN/m故次梁的计算简图见图2:内力计算M 1=111（q+g ）l 20=111⨯57.71⨯5.852=179.544KN ·m M 2=161（q+g ）l 20=161⨯57.71⨯5.72=117.187KN ·mM B =111-（q+g ）l 20=111-⨯57.71⨯5.852=-179.544KN ·mM C =161-（q+g ）l 20=161-⨯57.71⨯5.72=-117.187KN ·mV A =0.4（q+g ）l 0=0.4⨯57.71⨯5.85=135.041KN ·m V l B =0.6（q+g ）l 0=0.6⨯57.71⨯5.85=202.562KN ·m V r B =0.5（q+g ）l 0=0.5⨯57.71⨯5.7=168.802KN ·mV lC =0.5（q+g ）l 0=0.5⨯57.71⨯5.7=168.802KN ·m2、正截面抗弯承载力计算 取h 0=650-40=610mm次梁跨中截面上不受压，按T 形截面计算抗弯承载力，其翼缘计算宽度取'f b =3l 0=6.0/3=2.0m 或'f b =b+S n =0.25+2.8=3.05m两者中取小值，即取'f b =2.0m 。
