硅钢的生产工艺
冷轧硅钢的生产工艺流程
合理的化学成分、纯净的钢材质量是保证硅钢片电磁性能的前提。
热处理工艺是改善硅钢片电磁性能的关键工序。
硅钢片的热处理设备根据热处理环节选用不同的炉型，常用炉型有罩式炉、连续炉、箱式炉和真空炉。
电工用硅钢实际上就是工业纯铁中加入了1%~4.5% Si的铁硅合金。
它在室温下具有含硅的单相铁素体组织。
高性能硅钢片的生产工艺是：冶炼出给定硅含量和最低含碳量(实际上一般约为0.05%C)的钢坯，然后热轧成约2.5mm厚的钢带，最终冷轧为常用厚度0.35～0.5m的薄钢片。
冷轧之前要进行退火，并在此道工序中把碳降到0.02%以下;最后要进行成品的高温退火，以消除加工硬化和使晶粒粗化。
这两种退火是硅钢片生产中最典型和最重要的热处理。
如果冷轧变形度较大(45%～60%)，得到的是有织构的组织，取向度约达90%;若冷轧变形度较小(<7%～10%)，则获得取向度小的组织。
如果只在热态下轧制，则硅钢片得不到织构，沿轧向和垂直轧向的性能一样。
因此，根据织构取向的特点，硅钢片分为无取向热轧硅钢片、取向度低冷轧硅钢片和取向冷轧硅钢片。
(1)热轧硅钢片的热处理。
热轧无取向硅钢片是含硅的低碳镇静钢板坯，经多次加热连续热轧或叠片热轧制成。
成品在连续式缝道炉、箱式炉或带钢连续炉中退火。
退火温度和时间随硅钢片品种及生产工艺的不同，一般为700～1200℃保温一天到数天，炉内通保护气体，通过去除应力、脱碳和晶粒长大，使产品达到性能要求。
(2)冷轧无取向硅钢片的热处理。
采用一次冷轧或临界变形法生产，其工艺流程为：冶炼→铸锭→初轧开坯→热轧→酸洗→冷轧(→中间退火→临界变形)→成品热处理。
中间退火在800～900℃于氢气或保护气氛中进行。
最终成品热处理有低温和高温退火两种：①在900℃以下退火;②退火温度高于1100℃。
最终退火均在氢气或保护气氛中进行，采用罩式炉或连续炉处理。
(3)冷轧取向硅钢片的热处理。
冷轧硅钢片的典型生产流程为：冶炼→铸锭→开坯→热轧(至厚约2. 2mm)→黑退火→酸洗→冷轧(至厚约0. 7mm)→中间退火→冷轧(至最终厚度0.35mm)→脱碳退火→成品退火→涂层→拉伸回火→成品。
硅钢冶炼工艺
硅钢冶炼工艺硅钢是一种特殊的冷轧电工钢材，其用途广泛，如用于电动机、变压器、发电机等电力设备的铁心制造。
硅钢的主要成分是铁和硅，同时还含有一定量的碳、锰等元素。
为了保证硅钢的性能，需要采用特殊的冶炼工艺，下面就来介绍一下硅钢的冶炼工艺。
硅钢的冶炼工艺主要包括原料制备、炉料配制、冶炼、连铸、轧制等步骤。
首先是原料制备。
硅钢的主要原料是冶金级硅铁和低碳钢。
硅铁是一种含有高硅量的合金，其硅含量在60%以上，是硅钢的主要硅源。
低碳钢是硅钢的主要钢材原料，通常以废钢为主要原料，加入少量的铁合金和其他辅助合金。
其次是炉料配制。
炉料是指在炉子中加入的原料混合物，其配制需要根据硅钢的要求进行。
一般情况下，硅钢的硅含量在2%左右，因此需要在炉料中添加适量的硅铁。
此外，还需要添加一些辅助合金，如锰铁、钒铁等，以调节硅钢的化学成分和性能。
然后进行冶炼。
硅钢的冶炼一般采用电弧炉冶炼或感应炉冶炼。
在冶炼过程中，需要控制温度、氧化还原条件等参数，以保证硅钢的化学成分和性能。
冶炼过程中还需要进行炉渣处理，以去除杂质和保证炉内环境的稳定。
接下来是连铸。
连铸是将冶炼好的钢水倒入连铸机中，通过结晶器冷却成为连续铸坯的过程。
硅钢的连铸需要采用特殊的结晶器和冷却方式，以保证铸坯的成分均匀、组织细密。
最后是轧制。
硅钢的轧制需要采用冷轧工艺，以保证铁芯的细密性和磁性能。
轧制过程中需要控制轧制温度、轧制力度等参数，以保证铁芯的尺寸精度和磁性能。
硅钢的冶炼工艺需要经过多个步骤的精细处理，才能保证铁芯的品质。
同时，硅钢的生产还需要采用高效的生产设备和先进的生产工艺，以提高生产效率和产品质量。
取向硅钢生产工艺

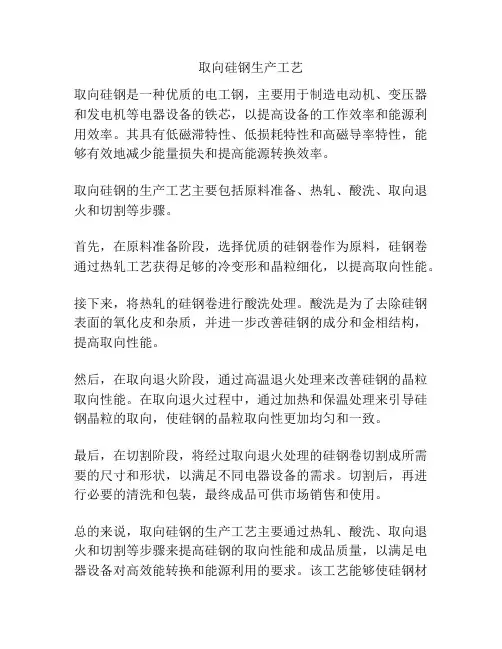

取向硅钢生产工艺
取向硅钢是一种优质的电工钢，主要用于制造电动机、变压器和发电机等电器设备的铁芯，以提高设备的工作效率和能源利用效率。
其具有低磁滞特性、低损耗特性和高磁导率特性，能够有效地减少能量损失和提高能源转换效率。
取向硅钢的生产工艺主要包括原料准备、热轧、酸洗、取向退火和切割等步骤。
首先，在原料准备阶段，选择优质的硅钢卷作为原料，硅钢卷通过热轧工艺获得足够的冷变形和晶粒细化，以提高取向性能。
接下来，将热轧的硅钢卷进行酸洗处理。
酸洗是为了去除硅钢表面的氧化皮和杂质，并进一步改善硅钢的成分和金相结构，提高取向性能。
然后，在取向退火阶段，通过高温退火处理来改善硅钢的晶粒取向性能。
在取向退火过程中，通过加热和保温处理来引导硅钢晶粒的取向，使硅钢的晶粒取向性更加均匀和一致。
最后，在切割阶段，将经过取向退火处理的硅钢卷切割成所需要的尺寸和形状，以满足不同电器设备的需求。
切割后，再进行必要的清洗和包装，最终成品可供市场销售和使用。
总的来说，取向硅钢的生产工艺主要通过热轧、酸洗、取向退火和切割等步骤来提高硅钢的取向性能和成品质量，以满足电器设备对高效能转换和能源利用的要求。
该工艺能够使硅钢材
料具有低磁滞特性、低损耗特性和高磁导率特性，提高电器设备的工作效率，减少能量损失，为节能环保做出贡献。
无取向硅钢 生产工艺
无取向硅钢生产工艺
无取向硅钢是一种特殊的电工钢，其具有较低的磁滞损耗和低的铁损耗，适用于制造高效率的电动机和变压器等电气设备。
无取向硅钢的生产工艺主要包括以下几个步骤：
1. 原材料准备：选用高质量的硅钢片原料，通常由硅铁合金和相关的辅助材料制成。
2. 钢液冶炼：将原料放入冶炼炉中进行冶炼，通常采用电爆炉或电弧炉等高温冶炼技术。
3. 钢液浇注：将冶炼后的钢液倒入浇注桶中，通过特定的浇注工艺将钢液注入连续浇铸机。
4. 连续浇铸：将钢液通过连续浇铸机均匀地注入狭缝状的铜板中，形成连续的钢带。
5. 热轧：使用连续热轧机将钢带进行轧制，逐渐减小钢带的厚度和宽度，并达到所需的规格和尺寸。
6. 轧制控制：通过控制轧制温度和压下力等参数，使得钢带的晶粒取向随机化，达到无取向特性。
7. 脱脂退火：将经过轧制的钢带进行退火处理，去除内部的应力和杂质，提高硅钢的磁性能和机械性能。
8. 制品加工：将退火后的钢带进一步切割、打孔、组装等，制成最终的电机或变压器的各种零部件。
9. 表面处理：对钢带进行模切、除锈、涂漆等表面处理，提高产品的外观和耐腐蚀性能。
10. 产品检验：对生产出的无取向硅钢进行严格的质量检验，包括磁性能测试、物理性能测试等。
以上是无取向硅钢的一般生产工艺流程，具体的工艺细节可能会因不同的生产厂家和产品规格有所不同。
硅钢冶炼工艺
硅钢冶炼工艺硅钢是一种重要的电工材料，具有低磁滞、低铁损、高饱和磁感应强度等优良的电磁性能，广泛应用于电机、变压器等领域。
硅钢冶炼工艺是将铁水和硅合金在高温下反应制得的一种特殊冶金工艺。
下面详细介绍硅钢冶炼工艺的各个环节。
一、原料准备硅钢冶炼的主要原料是精铁和硅合金。
精铁应选择低碳含量、低杂质含量的高纯度铸造铁，以保证最终产品的质量。
硅合金则需要选择Si含量较高、杂质含量较少的产品，同时根据所需Si含量确定添加比例。
二、配料根据所需成分比例，将精铁和硅合金按一定比例混合均匀，然后送入配料斗中备用。
三、熔化将配好的原料送入电弧炉中进行加热，直到原料全部融化为止。
在加热过程中需要控制温度和氧化物含量，以保证反应顺利进行。
四、还原反应在炉内加入还原剂，如钙铝合金或硅铝钙合金等，使SiO2被还原成Si。
同时控制氧化物含量，防止产生FeO等有害氧化物。
五、合金化在还原反应完成后，根据需要加入其他合金元素，如Mn、Cr、Ni、Mo等，以调整产品的性能。
六、浇注将熔融的硅钢液倒入浇口中，并控制浇注速度和温度，以保证产品质量。
同时需要注意防止气体夹杂和夹杂物的产生。
七、冷却将浇注好的硅钢板放置在冷却台上进行自然冷却。
在冷却过程中需要控制温度和时间，以保证产品的结构和性能。
八、去毛刺将冷却好的硅钢板进行去毛刺处理，以提高表面质量和美观度。
常用的方法包括机械去毛刺和化学去毛刺两种。
九、成品检验对成品进行外观检查、尺寸检查、化学成分分析等多项检验工作，以确保产品符合标准要求。
以上是硅钢冶炼工艺的各个环节，每个环节都需要严格控制，以保证最终产品的质量。
同时还需要注意安全生产和环境保护，做好相关措施和工作。
硅钢片技术要求

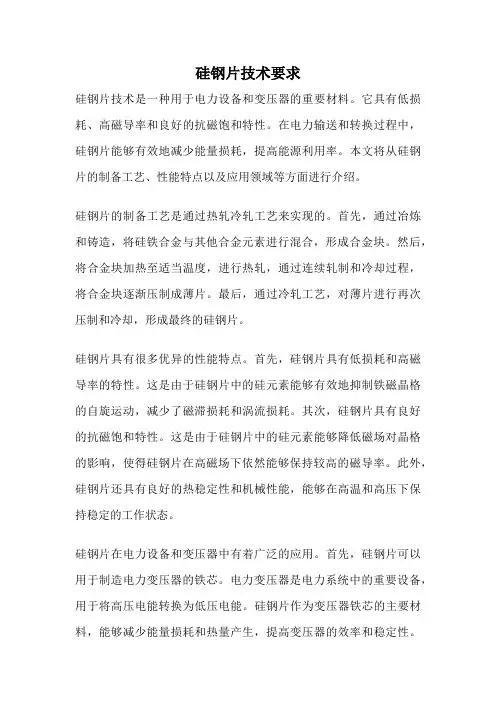

硅钢片技术要求硅钢片技术是一种用于电力设备和变压器的重要材料。
它具有低损耗、高磁导率和良好的抗磁饱和特性。
在电力输送和转换过程中，硅钢片能够有效地减少能量损耗，提高能源利用率。
本文将从硅钢片的制备工艺、性能特点以及应用领域等方面进行介绍。
硅钢片的制备工艺是通过热轧冷轧工艺来实现的。
首先，通过冶炼和铸造，将硅铁合金与其他合金元素进行混合，形成合金块。
然后，将合金块加热至适当温度，进行热轧，通过连续轧制和冷却过程，将合金块逐渐压制成薄片。
最后，通过冷轧工艺，对薄片进行再次压制和冷却，形成最终的硅钢片。
硅钢片具有很多优异的性能特点。
首先，硅钢片具有低损耗和高磁导率的特性。
这是由于硅钢片中的硅元素能够有效地抑制铁磁晶格的自旋运动，减少了磁滞损耗和涡流损耗。
其次，硅钢片具有良好的抗磁饱和特性。
这是由于硅钢片中的硅元素能够降低磁场对晶格的影响，使得硅钢片在高磁场下依然能够保持较高的磁导率。
此外，硅钢片还具有良好的热稳定性和机械性能，能够在高温和高压下保持稳定的工作状态。
硅钢片在电力设备和变压器中有着广泛的应用。
首先，硅钢片可以用于制造电力变压器的铁芯。
电力变压器是电力系统中的重要设备，用于将高压电能转换为低压电能。
硅钢片作为变压器铁芯的主要材料，能够减少能量损耗和热量产生，提高变压器的效率和稳定性。
其次，硅钢片还可以用于制造电动机和发电机的铁芯。
电动机和发电机是工业生产和能源转换中的关键设备，硅钢片的使用可以提高电动机和发电机的输出功率和效率。
此外，硅钢片还可以用于制造磁性传感器和电流互感器等电力测量和控制设备。
硅钢片技术是一种重要的电力材料制备技术。
硅钢片具有低损耗、高磁导率和良好的抗磁饱和特性，能够有效地减少能量损耗，提高能源利用率。
硅钢片在电力设备和变压器中有着广泛的应用，能够提高设备的效率和稳定性。
随着电力行业的发展和技术的进步，硅钢片技术将继续发挥重要作用，为电力系统的可靠运行和节能减排做出贡献。
硅钢加工实施方案
硅钢加工实施方案一、前言。
硅钢是一种重要的功能材料，广泛应用于电力、电子、通信、交通等领域。
硅钢加工是指对硅钢进行切割、冲压、成型、焊接等加工工艺，以满足不同工业领域对硅钢产品的需求。
本文将就硅钢加工的实施方案进行详细介绍，旨在提高硅钢加工效率和质量，满足市场需求。
二、硅钢加工工艺流程。
1. 材料准备。
硅钢加工的第一步是进行材料准备，包括硅钢板的选材和切割。
选材时需要根据产品要求选择合适的硅钢板材料，切割时要根据设计要求进行尺寸切割，确保加工后的硅钢产品尺寸精准。
2. 表面处理。
硅钢板经过切割后需要进行表面处理，包括去除氧化层、清洁表面等工艺，以提高硅钢板的表面质量和加工性能。
3. 冲压成型。
冲压成型是硅钢加工的关键环节，需要根据产品设计要求选择合适的模具，进行冲压成型工艺，确保硅钢产品的成型精度和表面质量。
4. 焊接组装。
部分硅钢产品需要进行焊接组装工艺，包括点焊、气保焊等工艺，确保硅钢产品的结构牢固和连接可靠。
5. 表面涂装。
部分硅钢产品需要进行表面涂装工艺，包括喷涂、烤漆等工艺，提高硅钢产品的防腐性能和美观性。
6. 检测包装。
硅钢产品经过加工后需要进行质量检测和包装，确保产品质量合格，满足客户需求。
三、硅钢加工的关键技术。
1. 模具设计与制造。
冲压成型是硅钢加工的关键环节，模具设计与制造对加工质量和效率影响巨大。
需要根据产品设计要求进行模具设计，选择合适的材料进行模具制造，确保模具的精度和耐磨性。
2. 加工设备选型。
硅钢加工需要使用一系列加工设备，包括切割机、冲床、焊接机等设备，需要根据加工工艺要求选择合适的设备，确保加工效率和质量。
3. 工艺控制。
硅钢加工需要进行严格的工艺控制，包括材料控制、工艺参数控制、质量控制等，确保加工过程稳定可控，产品质量可靠。
四、硅钢加工的优化方案。
1. 自动化生产线。
引入自动化生产线可以提高硅钢加工的效率和一致性，减少人为操作对产品质量的影响，降低生产成本。
硅钢冶炼工艺
硅钢冶炼工艺引言硅钢是一种常见的特种钢材，具有优异的磁性能和导磁性能，广泛应用于电力设备、电动机等领域。
硅钢的冶炼工艺是钢铁生产中的重要环节，本文将详细探讨硅钢冶炼工艺。
硅钢的特点硅钢由于含有大量的硅元素，具有以下特点： 1. 低磁滞损耗：硅钢的硅含量可以有效降低磁滞损耗，提高电机的工作效率。
2. 高导磁率：硅对磁场具有较高的导磁率，可以提高电机的输出功率。
3. 低常磁损耗：硅钢的硅含量可以降低常磁损耗，提高电机的工作效率。
硅钢冶炼工艺的步骤硅钢冶炼工艺包括以下步骤：1. 原料准备硅钢的主要原料是镀锌钢板和硅铁合金。
在冶炼过程中，需要准备适量的原材料，确保冶炼过程的顺利进行。
2. 熔炼熔炼是硅钢冶炼工艺中的关键步骤。
在熔炼过程中，将原料放入高温炉中，加热至一定温度，使原料熔化。
熔炼过程中需要控制炉温和搅拌速度，确保原料充分混合，形成均匀的合金溶液。
3. 浇注浇注是将熔炼好的合金溶液倒入浇注模具中，形成硅钢板的过程。
在浇注过程中，需要控制浇注速度和温度，确保合金溶液均匀流动，形成均匀的硅钢板。
4. 压制压制是将浇注好的硅钢板进行压制，使其更加密实。
通过压制可以提高硅钢板的机械强度和导磁性能，提高硅钢材料的使用寿命。
硅钢冶炼工艺的优化为了提高硅钢的质量和冶炼效率，可以进行如下优化措施：1. 炉温控制合理控制炉温可以保证原料充分熔化，并减少熔炼过程中的能量损失。
通过优化炉温控制系统，可以提高硅钢冶炼的效率和质量。
2. 浇注速度控制合理控制浇注速度可以保证合金溶液充分流动，并减少气孔和夹杂物等缺陷的产生。
通过优化浇注速度控制系统，可以提高硅钢板的质量。
3. 压制参数优化通过优化压制参数，可以提高硅钢板的密实性和导磁性能。
合理选择压制压力和时间等参数，可以提高硅钢板的机械强度和导磁效能。
4. 原料质量控制优化原料的质量控制措施，可以提高硅钢的冶炼效果。
选择优质的镀锌钢板和硅铁合金作为原料，可以提高硅钢的导磁性能和使用寿命。
硅钢精炼工艺流程
硅钢精炼工艺流程
装料时先加入造渣原料石灰石，然后兑入铁水，最后加装废钢。
炼钢过程主要依靠铁水本身的物理热和氧化反应的化学热来进行，冶炼一炉钢在30min 左右，生产效率很高。
前炉钢出钢结束后倒掉炉渣，并检查确定炉体是否需要溅渣补炉，然后进行装料。
装料结束后进行吹氧冶炼。
合理的吹氧制度决定了生产节奏和冶炼成本供氧时间一般仅有十几分钟，在此期间必须形成具有一定碱度和流动性的泡沫化炉渣，以去除磷和硫，保护炉衬，降低终点氧。
造渣原料以石灰石为主，辅以适量的白云石、萤石、烧结矿和铁矿石等。
热轧1300硅钢生产工艺
热轧1300硅钢生产工艺热轧1300硅钢是一种重要的电工钢材，被广泛应用于电力变压器的铁芯制造上。
它具有低磁滞损耗、高磁导率和良好的耐温性能，可以有效提高变压器的效率和负载能力。
热轧1300硅钢的生产工艺主要包括原材料准备、钢锭制备、热轧和后续处理等步骤。
首先，原材料准备是生产工艺的第一步。
硅钢的主要成分是硅、铁和碳，其中硅的含量在1.5%到4.5%之间。
所以，选择合适比例的硅铁和低碳钢作为原材料。
其次，原材料通过熔炼和炉外精炼等工艺，制备成合格的钢锭。
熔炼过程中，先加入适量的废钢和废铁，然后加入硅铁和低碳钢，同时控制熔炼炉内的温度和氧气含量，使得钢液中的杂质得到有效去除。
熔炼结束后，通过真空炉进行一次脱氧处理，以进一步降低钢液中氧气的含量。
然后，将钢锭送入轧机进行热轧。
热轧是通过加热钢锭至适宜温度后，经过连续轧制和冷却控制，将钢锭轧制成连续条状的硅钢板材。
通过热轧过程，可以有效调整硅钢的厚度、宽度和长度，并提高晶粒度，增加材料的磁导率和导磁性能。
最后，热轧后的硅钢板材需要进行后续处理，以进一步提高其性能。
通常包括退火、酸洗、取样和检验等步骤。
退火过程中，将硅钢板材加热至适宜温度，然后进行连续冷却，以达到软化材料、消除残留应力和改善晶粒形貌等目的。
酸洗过程中，将硅钢板材放入酸性溶液中，去除表面氧化层和氧化物，以提高材料的表面平整度和光亮度。
取样和检验过程中，将硅钢板材切割成标准尺寸的样品，进行化学成分分析、物理性能测试和微观组织观察等工作，以确保产品符合标准要求。
综上所述，热轧1300硅钢的生产工艺包括原材料准备、钢锭制备、热轧和后续处理等步骤。
通过科学的工艺控制和优化，可以生产出性能优良的热轧1300硅钢，为电力变压器的制造提供优质材料。
硅钢的生产流程
硅钢的生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硅钢的生产流程详解硅钢，又被称为电工硅钢，是电力、电子和机械制造业中不可或缺的重要材料，主要用于制造变压器、电机和发电机等设备的铁芯。
无取向硅钢 生产工艺
无取向硅钢生产工艺无取向硅钢是一种特殊的硅钢材料，它在电力工业、电子工业、军工行业等领域中具有广泛的应用。
无取向硅钢的生产工艺是关键，下面我们来详细介绍一下。
无取向硅钢是一种冷轧电工钢板，由于其特殊的晶粒结构，具有较低的磁滞损耗和铁损耗，使得它在电机、变压器等电气设备中的应用十分重要。
无取向硅钢的生产工艺主要包括原材料准备、热处理、冷轧、退火、磁化等环节。
首先是原材料准备。
生产无取向硅钢的主要原材料是硅钢卷和冷轧钢板。
硅钢卷是通过高温处理的硅钢带制成的，具有较高的硅含量和较小的晶粒尺寸，冷轧钢板则是经过冷轧工艺后制成的。
这两种原材料的选择和质量对于生产无取向硅钢具有重要意义。
接下来是热处理环节。
热处理可以使硅钢卷的硅原子分布更加均匀，晶粒尺寸变小，从而增加硅钢卷的磁导率和磁饱和感应强度。
一般情况下，热处理温度在1100℃左右，时间在1小时左右。
然后是冷轧。
冷轧是无取向硅钢生产工艺中最重要的环节之一。
通过冷轧工艺可以进一步减小硅钢卷的晶粒尺寸，提高硅钢卷的磁导率和磁饱和感应强度。
冷轧后的无取向硅钢板表面平整度高、尺寸精度高、厚度均匀、硬度适中，可以满足各种电工设备的需要。
接着是退火。
退火是为了消除冷轧过程中产生的应力和晶界能量，使得硅钢板的晶粒尺寸进一步减小，提高硅钢板的磁导率和磁饱和感应强度。
退火温度在800℃左右，时间在1小时左右。
最后是磁化。
磁化是为了使无取向硅钢板的磁化强度达到要求。
磁化过程中需要控制磁场方向、大小和磁化时间等参数，以保证磁化效果符合要求。
无取向硅钢的生产工艺非常复杂，需要各个环节的严格控制。
只有通过完善的生产工艺，才能生产出优质的无取向硅钢板，为电气设备的发展做出贡献。
硅钢生产工艺流程
硅钢生产工艺流程取向硅钢也称冷轧变压器钢，是一种应用于变压器(铁芯) 制造行业的重要硅铁合金。
它的生产工艺复杂，制造技术严格，主要分为普通取向硅钢(CGO) 和高磁感应取向硅钢( HiB) 。
取向硅钢是1930年美国的高斯( N. P. Goss) 首次发现的。
硅钢片是含硅量在3%~5%左右、其它主要是铁的硅铁合金属。
分为取向硅钢和无取向硅钢，是电力、电子和军事工业不可缺少的重要软磁合金。
硅钢片的加工工艺酸洗通过除鳞机与盐酸罐，除去热轧钢带的氧化物，以防止冷轧成品表面的缺陷。
冷冲压为了确保不同用途的厚度与材质，将减速比例设在40%-90%，并为实现自动厚度控制、自动形状控制等先进的控制设备。
退火是软化冷冲压工程中硬化了的钢带材质的工程。
通过金属加热及急速冷却，生产深加工用钢及高张力钢，并采用装箱（罩退）退火与连续退火法。
绝缘涂层将硅钢板加工成铁芯时，为改善其加工性能并防止相当于钢板厚度自乘的涡电流损失，采用连续涂镀设备，在钢板上下面喷射绝缘涂液。
硅钢片加工工艺流程和工序冷轧取向硅钢工艺流程→ 一次冷轧→ 中间退火→ 二次冷轧→ 脱炭退火涂隔离层→ 罩式炉高温退火→ 热平整涂绝缘层→ 纵切（或横切）→ 包装脱炭退火涂隔离层-------------典型的涂MgO隔离层，用于取向硅钢。
罩式炉高温退火--------一般也是取向硅钢，部分半工艺无取向硅钢也用罩式退火，只是温度比取向要低些。
冷轧无取向硅钢工艺流程：铁水脱硫预处理→ 转炉吹炼→真空处理→ 连铸→ 热轧→ 酸洗冷轧联合机组→纵切机组/切边重卷机组→ 宽卷包装/窄卷包装。
为了简化传统无取向电工钢的生产工艺,降低消耗,提高无取向电工钢的磁学性能,通过氧气顶吹转炉(BOF)-RH真空处理-LF精炼炉-薄板坯连铸连轧(CSP)-酸洗连轧-连续退火流程,来实现更大批量生产。
硅钢生产工艺基本知识
（2） 钢中Mn含量的控制 在生产取向硅钢时，需要对铁水进行预
脱锰处理。日本广佃厂采用CLDS工艺，
在铁水中间罐加入脱锰剂，对铁水进行脱
锰处理。脱锰剂主料为氧化铁皮，脱锰效 率在85%左右处理前铁水含Mn0.3%～ 0.4%.处理后铁水含锰为0.02%～ 0.06%。脱锰剂的用量取决于铁水中的 [Si]+[Mn]含量，一般在20㎏/t铁左右。
① 磁性低
硅含量和厚度相同时,热轧硅钢的磁性 低于冷轧无取向硅钢.。 如表4-1 5%Si的DW540-50冷轧硅钢与含2.4～ 2.8的DR530-50的热轧硅钢的铁损相当; 含约2.0%Si的DW470-50的冷轧硅钢 比DR490-50的热轧硅钢铁损低。由于 这两个冷轧硅钢牌号含硅量低，所以磁
项目 热轧硅钢板 （无取向）
冷轧电工钢板
类
别
热轧低硅钢 （热轧电机钢）
热轧高硅钢 （热轧变压器钢） 无取向电工钢 低碳电工钢 （冷轧电机钢）
硅钢
取向硅钢 普通取向硅 （冷轧变压器钢）钢
高磁感取向 硅钢
硅 含 量 公称厚度
%
㎜
1.0～ 2.5
0.50
3.0～ 4.5
0.35和 0.50
≤0.5
0.5～ 3.2 2.9～ 3.3
目前,钢中的N主要来源于出钢和浇 铸过程,因此在这两个环节上,应采取 保护措施.
（5） 硅钢Ti对硅钢片的磁性的影响 武汉钢铁公司在试制低铁损无取向
冷轧硅钢时，对微量Ti对冷轧无取向 硅钢的磁性的影响进行了实验研究。 结果表明，Ti作为强氧化物和碳化物 的形成的元素，在钢中除了与氮结合 成TiN外，还与钢中的碳结合生成 Ti(CN)化合物。从而导致在以后的 RH及退火过程中脱碳困难。
无取向硅钢生产流程
无取向硅钢生产流程
无取向硅钢是一种重要的电工材料，广泛应用于电力设备、变
压器、电动机等领域。
它具有低损耗、低磁滞、高导磁性等优良特性，因此在电力行业中备受青睐。
下面我们来介绍一下无取向硅钢
的生产流程。
首先，无取向硅钢的生产过程通常包括原料准备、熔炼、连铸、轧制、退火、表面处理等环节。
原料准备阶段，主要是将铁矿石、废钢等原材料进行配比、混合，并加入适量的硅、铝、碳等合金元素，以保证最终产品的化学
成分符合要求。
熔炼阶段，将原料放入高炉或电弧炉中进行熔炼，使原料中的
金属成分充分融合，形成均匀的合金液态钢水。
连铸阶段，将熔炼好的钢水倒入连铸机中，通过连铸机的结晶器，使钢水凝固成坯料，这一步是确保产品的均匀性和质量的重要
环节。
轧制阶段，将坯料进行热轧、冷轧等工艺，使其逐渐变成所需
的薄片或带材。
退火阶段，通过热处理工艺，消除材料中的应力，提高其软磁
性能和延展性，使产品的磁性能达到最佳状态。
最后，进行表面处理，包括酸洗、镀锌等工艺，以提高产品的
表面光洁度和耐腐蚀性。
通过以上生产流程，无取向硅钢的性能得到了充分保证，能够
满足不同领域对于电工材料的需求。
这些工艺的精湛和技术的创新，为电力行业的发展提供了坚实的支撑。
硅钢厂生产流程
硅钢厂生产流程
这里是一个"硅钘厂生产流程"的示例内容:
硅钢厂生产流程
一、铁矿石选矿
在铁矿石采矿场,重机械将铁矿石从地壳层挖掘出来。
然后利用选矿设备如重力选矿机、磁选机等对铁矿石进行选矿,去除杂质,保留含铁量较高的硅钢铁矿。
二、原料烧结
选出的硅钢矿石通过碾碎设备进行粉碎,然后与石灰石等原辅料共同混合成硅钢矿浆。
再将矿浆装入烧结窑,在高温下进行烧结反应,产生粘结成块的下品铁。
三、高炉提取铁
下品铁被送入高炉进行还原反应,在高温和可燃气体(一氧化碳)的作用下,铁从矿石中提取出来,形成熔融态的鸡蛋头。
同时产生副产品青工落。
四、钢水化装炼
将鸡蛋头钢水送入转炉进行硅化处,同时添加剂进行冶炼,产生熔融态的粗铁。
经过改性、归服等流程,生产出符合标准的炼钢产品。
五、钢品加工
经过真空淬火、滚轧等加工程序,将钢坯制成各种钢产品,如钢片、钢带、钢条等,称为成品钢,出厂准备供应下游客户。
以上就是硅钢厂的主要生产流程。
硅钢生产工序方案
硅钢生产工序方案1. 简介硅钢是一种在工业生产中广泛使用的特种钢材，具有较低的磁阻、较高的磁导率和较低的磁化损耗。
硅钢广泛应用于电动机、变压器和发电机等电力设备的制造中。
为了确保硅钢的质量和性能，制定适当的生产工序方案非常重要。
本文将介绍硅钢生产的主要工序方案，包括原材料准备、热处理、表面处理等内容。
2. 原材料准备硅钢的主要原材料是硅钢卷和冷轧钢板。
硅钢卷通常由硅钢厂生产，并按照规格和要求交付给硅钢制造厂。
冷轧钢板是由冷轧钢板厂生产的，并按照硅钢生产的要求进行加工和制备。
在原材料准备阶段，需要对硅钢卷和冷轧钢板进行检验和筛选，确保其符合硅钢生产的要求。
然后，将符合要求的硅钢卷和冷轧钢板送入下一步的热处理工序。
3. 热处理硅钢的热处理工序是硅钢生产过程中的关键步骤之一。
热处理可以改善硅钢的结晶结构，进一步提高其磁导率和磁化损耗。
热处理的主要步骤包括：3.1. 退火在退火过程中，硅钢卷和冷轧钢板被加热到一定温度，然后缓慢冷却。
通过退火，可以消除硅钢中的应力和缺陷，改善其磁性能。
3.2. 冷却退火后，硅钢卷和冷轧钢板需要经过冷却工序。
冷却的目的是将硅钢迅速冷却至室温，使其保持退火后的结晶结构和磁性能。
冷却工序主要包括自然冷却和强制冷却。
自然冷却是将硅钢卷和冷轧钢板放置在室温下进行冷却，而强制冷却则是通过液体或气体进行冷却。
3.3. 钝化处理在热处理的最后一步，需要对硅钢进行钝化处理。
钝化处理的目的是防止硅钢表面氧化，提高其抗腐蚀性能。
钝化处理可以采用多种方法，如热浸镀、电镀和喷涂等。
这些方法可以在硅钢表面形成一层保护膜，起到抗氧化和耐腐蚀的作用。
4. 表面处理表面处理是硅钢生产过程中的另一个重要工序。
通过表面处理，可以改善硅钢的外观和光滑度，并提高其电气性能。
表面处理的主要步骤包括：4.1. 酸洗酸洗是硅钢表面处理的第一步。
通过酸洗，可以去除硅钢表面的氧化皮和污染物，提高表面质量。
酸洗一般采用稀硫酸或盐酸溶液进行，但需要控制酸洗时间和酸洗液的浓度，以避免对硅钢造成不良影响。
磁性钢片生产工艺
磁性钢片生产工艺磁性钢片生产工艺又称为硅钢片生产工艺，是制造磁性钢片的过程。
磁性钢片是一种含有硅钢的铁合金材料，具有优异的磁性能和导磁性能，广泛应用于电力设备、电力变压器和电动机等领域。
磁性钢片生产工艺可以分为以下几个主要步骤：1. 原料准备：磁性钢片的主要成分是硅钢，常规的硅钢片中硅的含量通常在2%至2.8%之间。
所以首先需要准备合适的硅钢材料，一般以冷轧硅钢卷或硅钢片为原料。
原料要经过剪切、矫直和去除表面锈蚀等处理，以确保材料质量。
2. 制卷：原料经过切割后，进行制卷操作。
制卷是将原料剪成合适的尺寸，分别制成不同宽度的钢带。
制卷操作需要精确控制尺寸和矫直度，以确保后续工艺的顺利进行。
3. 退火：制卷结束后，磁性钢片需要进行退火处理。
退火是通过加热和冷却的方式改善钢材的力学性能和磁性能，同时减小钢材内部的残余应力。
退火过程需要精确控制温度、时间和冷却速度等参数，以达到预期的效果。
4. 切割：退火后的磁性钢片需要经过切割处理，分别切割成不同尺寸的片材。
切割过程要求刀具锋利，切割精度高，尺寸一致性好。
5. 硅钢片表面处理：磁性钢片的表面处理是为了提高其磁性能和导磁性能。
通常使用酸洗或电解处理等方法，去除表面的氧化物和其他有害物质，保证钢材表面的光洁度和纯净度。
6. 涂层：磁性钢片经过表面处理后，需要进行涂层处理，以提高其耐腐蚀性和机械性能。
常用的涂层材料有环氧树脂、聚酰胺等。
涂层过程需要均匀涂覆，并确保涂层的附着力和厚度。
7. 整形和冲压：磁性钢片需要进一步整形和冲压，以满足具体的使用要求。
整形和冲压过程需要精确的模具和设备，以确保钢材形状的一致性和尺寸的精确性。
8. 质量检验：磁性钢片生产过程结束后，进行质量检验，确保产品符合国家和行业标准。
常用的检测方法包括磁性能测试、导磁性能测试、厚度测量、外观检查等，以确保产品的质量和性能。
以上是磁性钢片生产工艺的主要步骤，每个步骤都需要严格控制工艺参数和质量要求，以确保最终产品的质量和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅钢的生产工艺
硅钢是一种重要的电工材料，被广泛应用于电力、电子、机械等领域。
其主要特点是低损耗、高磁导率、低磁饱和感和高抗腐蚀性能。
硅钢的生产工艺主要包括以下几个方面：
1. 材料准备：硅钢由硅铁和低碳钢经过混合，熔炼、钢水调整、浇注等工艺制备而成。
其中硅铁的品质直接影响硅钢的质量。
2. 热加工：硅钢的热加工是制备硅钢的重要工艺环节。
其主要包括轧制、退火、冷却等工艺。
其中轧制是硅钢制备的关键 process 之一，可以极大地降低硅钢的磁饱和度和磁耗。
3. 电解处理：硅钢的电解处理是一种表面处理工艺，可以极大地提高硅钢的抗腐蚀能力，改善其磁通密度和电阻率等性能。
4. 加工、组装：硅钢在使用中需要进行切割、冲孔、折弯等后续加工，最终组装成所需的电机、变压器等电器设备。
以上是硅钢的主要生产工艺，其中每个工艺环节都有严格的工艺要求和操作规范。
通过不断优化和改进生产工艺，可以提高硅钢的质量和性能，满足不同领域的使用需求。
- 1 -。
