平垫圈国家标准尺寸平垫圈规格尺寸型号有哪些
平垫圈国家标准尺寸平垫圈规格尺寸型号有哪些？平垫圈是垫圈的一种，通常是各种形状的薄件,用于减少摩擦、防止泄漏、隔离、防止松脱或分散压力的五金配件，尺寸大小有多种的，那么平垫圈国家标准尺寸是什么？平垫圈规格尺寸型号有哪些？下面就来为大家讲解一番，一起来看看吧。
平垫圈国家标准尺寸：本标准规定了公称规格(螺纹大径)为工.6--64m m、标准系列、硬度等级为200H V 和300 HV 级、产品等级为A级的平垫圈国家标准硬度等级为200H V 级的垫圈适用于—性能等级至8.8 级、产品等级为A和B级的六角头螺栓和螺钉;—性能等级至8级、产品等级为A和B级的六角螺母;—不锈钢及类似化学成分的六角头螺栓、螺钉和六角螺母;—表面淬硬的自挤螺钉硬度等级为300H V级的垫圈适用于:一性能等级至10.9级、产品等级为八和B级的六角头螺栓和螺钉:-- 一性能等级至10级、产品等级为A和B级的六角螺母;如需要本标准规定以外的尺寸，则应从GB,＇＇＇＇＇＇＇＇T 5286中选取当用于夹紧软材料零件或者r件上大的螺栓通孔时，使用者应校验这类垫圈的适用性。
国标平垫圈规格表 DIN125 单位（mm)规格最大外径公称厚度M1.6 4.0 0.3M2 5.0 0.3M3 7.0 0.5M4 9.0 0.8M5 10.0 1.0M6 12.0 1.6M8 16.0 1.6M10 20.0 2.0M12 24.0 2.5M14 28.0 2.5M16 30.0 3.0M18 34.0 3.0M20 37.0 3.0M22 39.0 3.0M24 44.0 4.0M27 50.0 4.0M30 56.0 4.0M33 60.0 5.0M36 66.0 5.0M42 78.0 7.0《gb/t 97.3-2000 销轴用平垫圈》本标准规定了公称规格为3～100mm、性能等级为160hv、产品等级为a级、用于gb/t 880带孔销和gb/t 822销轴的平垫圈。

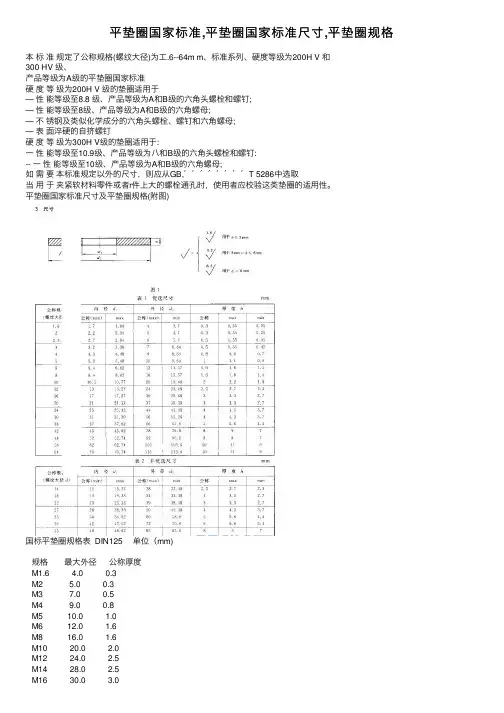

平垫圈国家标准,平垫圈国家标准尺寸,平垫圈规格
平垫圈国家标准,平垫圈国家标准尺⼨,平垫圈规格本标准规定了公称规格(螺纹⼤径)为⼯.6--64m m、标准系列、硬度等级为200H V 和300 HV 级、产品等级为A级的平垫圈国家标准硬度等级为200H V 级的垫圈适⽤于— 性能等级⾄8.8 级、产品等级为A和B级的六⾓头螺栓和螺钉;— 性能等级⾄8级、产品等级为A和B级的六⾓螺母;— 不锈钢及类似化学成分的六⾓头螺栓、螺钉和六⾓螺母;— 表⾯淬硬的⾃挤螺钉硬度等级为300H V级的垫圈适⽤于:⼀性能等级⾄10.9级、产品等级为⼋和B级的六⾓头螺栓和螺钉:-- ⼀性能等级⾄10级、产品等级为A和B级的六⾓螺母;如需要本标准规定以外的尺⼨，则应从GB,＇＇＇＇＇＇＇＇T 5286中选取当⽤于夹紧软材料零件或者r件上⼤的螺栓通孔时，使⽤者应校验这类垫圈的适⽤性。
平垫圈国家标准尺⼨及平垫圈规格(附图)国标平垫圈规格表 DIN125 单位（mm)规格最⼤外径公称厚度M1.6 4.0 0.3M2 5.0 0.3M3 7.0 0.5M4 9.0 0.8M5 10.0 1.0M6 12.0 1.6M8 16.0 1.6M10 20.0 2.0M12 24.0 2.5M14 28.0 2.5M16 30.0 3.0M18 34.0 3.0M20 37.0 3.0M22 39.0 3.0M24 44.0 4.0M27 50.0 4.0M30 56.0 4.0M33 60.0 5.0M36 66.0 5.0M42 78.0 7.0《gb/t 97.3-2000 销轴⽤平垫圈》本标准规定了公称规格为3～100mm、性能等级为160hv、产品等级为a级、⽤于gb/t 880带孔销和gb/t 822销轴的平垫圈。
公称尺⼨(螺纹规格 d)1.62 2.5345681012141620243036d1GB848-851.72.22.73.24.35.36.48.410.513151721253137 GB97.1-85GB97.2-85-----d2GB848-853.54.5568911151820242834395060 GB97.1-85456791012162024283037445666GB97.2-85-----h GB848-850.30.30.50.50.51 1.61.61.62 2.52.53445GB97.1-850.82 2.53GB97.2-85-----⼩系列（或标准系列）、公称尺⼨d=8mm、性能等级为140HV级、不经表⾯处理的⼩垫圈（或平垫圈、或倒⾓型平垫圈）的标记：垫圈 GB848-85-8-140HV（或GB97.1—85-8-140HV）。
平垫圈规格尺寸表详细说明与参考
平垫圈规格尺寸表详细说明与参考标题：平垫圈规格尺寸表详细说明与参考介绍：平垫圈是一种常见的机械密封零件，广泛应用于工业领域。
本文将深入探讨平垫圈的规格尺寸表，包括其详细说明与参考，帮助读者更好地理解和应用平垫圈。
一、平垫圈的基本概念与应用1. 平垫圈的定义：平垫圈是一种圆形环形零件，通常由金属或非金属材料制成。
它主要用于填充或填补机械装配中的空隙，以实现密封或防止松动。
2. 平垫圈的分类：根据材料不同，平垫圈可以分为金属平垫圈和非金属平垫圈。
金属平垫圈通常由钢或铜制成，而非金属平垫圈可以使用橡胶、塑料或纺织材料制成。
3. 平垫圈的应用领域：平垫圈广泛应用于汽车制造、机械制造、航空航天、电子设备等行业。
它们常常用于密封连接、减震缓冲、防松防漏等方面。
二、平垫圈规格尺寸表的组成与说明1. 规格尺寸表的基本构成：平垫圈规格尺寸表一般由标题、材料选型、尺寸和公差、图样及标记等部分组成。
每个部分都包含着重要的信息，有助于用户正确选择和使用平垫圈。
2. 材料选型：平垫圈的选择应根据具体应用环境、工作条件和要求来确定。
材料的选择对于平垫圈的密封性、耐用性和抗腐蚀性有着重要的影响。
3. 尺寸和公差：平垫圈规格尺寸表中的尺寸部分列出了平垫圈的内径、外径和厚度等关键参数。
公差则指明了尺寸允许的误差范围，确保平垫圈能够正确配合和工作。
4. 图样及标记：平垫圈规格尺寸表中的图样提供了平垫圈的形状和结构图示，便于用户直观地了解和辨识不同类型的平垫圈。
标记则用于标识规格型号、材料等重要信息。
三、平垫圈规格尺寸表的参考与使用1. 参考标准：平垫圈规格尺寸的制定通常需要遵守相关国际标准或行业规范。
常见的平垫圈标准包括DIN、ISO、ASME等，用户可根据具体需求选择合适的标准进行参考。
2. 规格尺寸表的使用注意事项：在使用平垫圈规格尺寸表时，用户应注意根据实际需求选择合适的平垫圈类型、材料和尺寸。
同时，要遵循标准的安装和使用要求，以确保平垫圈的效果和可靠性。
螺丝垫片标准尺寸
螺丝垫片标准尺寸详解一、引言螺丝垫片，也称为垫圈，是紧固件中的重要组成部分。
它们的主要功能是分散螺丝或其他紧固件在紧固过程中产生的压力，从而保护被连接材料免受损伤。
本文将详细介绍螺丝垫片的标准尺寸及其相关知识。
二、螺丝垫片类型1. 平垫圈：主要用于增大接触面积，减小压力，防止松动，保护连接件的表面。
2. 弹簧垫圈：在螺栓紧固后能够给螺栓一个预紧力，提高螺栓的防松效果，但是弹簧垫圈只能使用一次。
3. 锁紧垫圈：一种有锥度的垫圈，主要用于防止螺栓松动。
4. 止动垫圈：用于防止因振动而引起的螺栓松动。
三、螺丝垫片标准尺寸螺丝垫片的尺寸通常根据其内径、外径和厚度进行描述。
以下是一些常见的螺丝垫片标准尺寸：1. M3螺丝垫片标准尺寸：内径2.5mm，外径6mm，厚度0.5mm。
2. M4螺丝垫片标准尺寸：内径3.3mm，外径7.3mm，厚度0.8mm。
3. M5螺丝垫片标准尺寸：内径4.2mm，外径8.5mm，厚度1.0mm。
4. M6螺丝垫片标准尺寸：内径5.0mm，外径10mm，厚度1.2mm。
请注意，这些尺寸可能因不同的制造商和用途而有所差异。
为确保正确的选择和应用，请参考相关的国家或国际标准。
四、影响螺丝垫片选择的因素在选择适合的螺丝垫片时，需要考虑以下因素：1. 被连接材料的类型和厚度。
2. 预期的紧固力。
3. 工作环境的温度、湿度和腐蚀性。
4. 垫片的材料和涂层。
5. 螺栓或螺钉的规格和性能等级。
五、螺丝垫片材料常见的螺丝垫片材料包括钢、不锈钢、铜、铝和塑料等。
各种材料具有不同的特性，如强度、耐腐蚀性和导电性等。
在选择材料时，需要考虑应用的具体需求和成本效益。
六、安装注意事项在安装螺丝垫片时，请遵循以下建议：1. 确保垫片和螺栓或螺钉的尺寸匹配。
2. 检查垫片的表面是否有损坏或污染。
如有需要，请进行清洁或更换。
3. 使用正确的紧固扭矩，以避免过度紧固或紧固不足。
4. 在高温或高湿度环境中工作时，请使用适合的润滑剂和防腐剂。
