500KV架空导线引下线弧垂控制

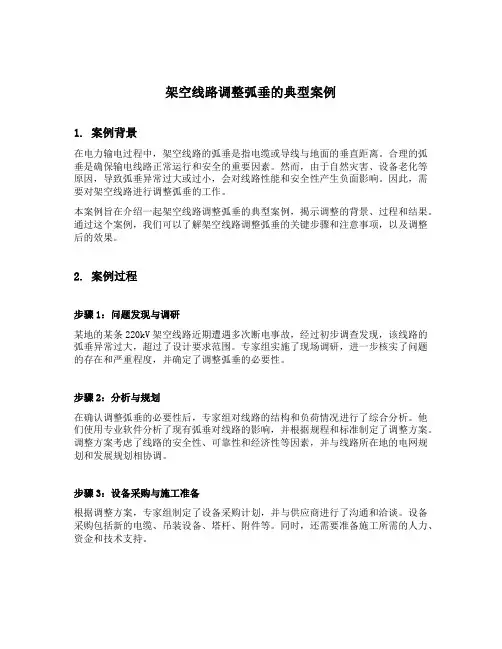

架空线路调整弧垂典型案例
架空线路调整弧垂的典型案例1. 案例背景在电力输电过程中，架空线路的弧垂是指电缆或导线与地面的垂直距离。
合理的弧垂是确保输电线路正常运行和安全的重要因素。
然而，由于自然灾害、设备老化等原因，导致弧垂异常过大或过小，会对线路性能和安全性产生负面影响。
因此，需要对架空线路进行调整弧垂的工作。
本案例旨在介绍一起架空线路调整弧垂的典型案例，揭示调整的背景、过程和结果。
通过这个案例，我们可以了解架空线路调整弧垂的关键步骤和注意事项，以及调整后的效果。
2. 案例过程步骤1：问题发现与调研某地的某条220kV架空线路近期遭遇多次断电事故，经过初步调查发现，该线路的弧垂异常过大，超过了设计要求范围。
专家组实施了现场调研，进一步核实了问题的存在和严重程度，并确定了调整弧垂的必要性。
步骤2：分析与规划在确认调整弧垂的必要性后，专家组对线路的结构和负荷情况进行了综合分析。
他们使用专业软件分析了现有弧垂对线路的影响，并根据规程和标准制定了调整方案。
调整方案考虑了线路的安全性、可靠性和经济性等因素，并与线路所在地的电网规划和发展规划相协调。
步骤3：设备采购与施工准备根据调整方案，专家组制定了设备采购计划，并与供应商进行了沟通和洽谈。
设备采购包括新的电缆、吊装设备、塔杆、附件等。
同时，还需要准备施工所需的人力、资金和技术支持。
步骤4：具体调整方案的实施在设备准备就绪后，专家组和施工队分别进行了现场试验和实施。
根据调整方案，他们采用吊装设备将线路的导线适当升高或降低，以调整其弧垂。
调整过程中，专家组和施工队始终保持紧密合作，确保调整工作的安全和准确性。
步骤5：参数监测与调整完成线路调整工作后，专家组对线路进行了参数监测，包括弧垂、温度、电流等。
他们使用现场测试仪器和专业软件对线路进行了全面检测，以确保调整后的弧垂达到要求，并且线路的性能和安全性符合标准。
3. 案例结果经过以上步骤的调整后，该条220kV架空线路的弧垂得到了有效的调整和控制。

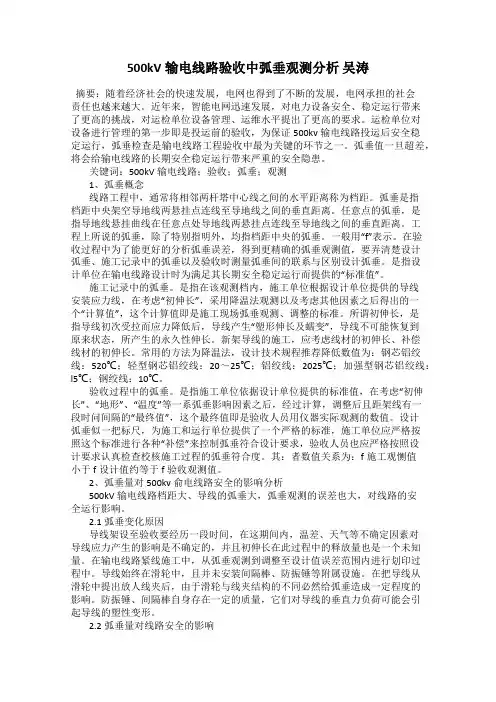

500kV输电线路验收中弧垂观测分析 吴涛
500kV输电线路验收中弧垂观测分析吴涛摘要：随着经济社会的快速发展，电网也得到了不断的发展，电网承担的社会责任也越来越大。
近年来，智能电网迅速发展，对电力设备安全、稳定运行带来了更高的挑战，对运检单位设备管理、运维水平提出了更高的要求。
运检单位对设备进行管理的第一步即是投运前的验收，为保证500kv输电线路投运后安全稳定运行，弧垂检查是输电线路工程验收中最为关键的环节之一。
弧垂值一旦超差，将会给输电线路的长期安全稳定运行带来严重的安全隐患。
关键词：500kV输电线路；验收；弧垂；观测1、弧垂概念线路工程中，通常将相邻两杆塔中心线之间的水平距离称为档距。
弧垂是指档距中央架空导地线两悬挂点连线至导地线之间的垂直距离。
任意点的弧垂，是指导地线悬挂曲线在任意点处导地线两悬挂点连线至导地线之间的垂直距离。
工程上所说的弧垂，除了特别指明外，均指档距中央的弧垂。
一般用“f”表示。
在验收过程中为了能更好的分析弧垂误差，得到更精确的弧垂观测值，要弄清楚设计弧垂、施工记录中的弧垂以及验收时测量弧垂间的联系与区别设计弧垂。
是指设计单位在输电线路设计时为满足其长期安全稳定运行而提供的“标准值”。
施工记录中的弧垂。
是指在该观测档内，施工单位根据设计单位提供的导线安装应力线，在考虑“初伸长”，采用降温法观测以及考虑其他因素之后得出的一个“计算值”，这个计算值即是施工现场弧垂观测、调整的标准。
所谓初伸长，是指导线初次受拉而应力降低后，导线产生“塑形伸长及蠕变”，导线不可能恢复到原来状态，所产生的永久性伸长。
新架导线的施工，应考虑线材的初伸长、补偿线材的初伸长。
常用的方法为降温法，设计技术规程推荐降低数值为：钢芯铝绞线：520℃；轻型钢芯铝绞线：20～25℃；铝绞线：2025℃；加强型钢芯铝绞线：l5℃；钢绞线：10℃。
验收过程中的弧垂。
是指施工单位依据设计单位提供的标准值，在考虑“初伸长”、“地形”、“温度”等一系弧垂影响因素之后，经过计算，调整后且距架线有一段时问间隔的“最终值”，这个最终值即是验收人员用仪器实际观测的数值。
35kV～500kV线路导、地线弧垂停电调整作业指导书
比不宜小于20。
云南电网公司
测弧垂。
b、 有两个及以上观测档时，弧垂观测人员应互通情况，互相核对。
c、当弧垂调整发生不稳定情况时，应将导、地线放松，等待一段时间稳定后，再重新紧线及调整弧垂。
d、弧垂调整困难，各观测档不能统一时，应检查弧垂表的观测值是否有误或者弧垂板绑扎的距离是否有误，同时应检查放线滑车是否有卡阻、子导线间有无绞线现象等。
原因查明后再继续调整。
扎好，并使临时拉线受力。
2、临时拉线在杆塔上位置为导、地线悬挂点位置附近。
临时拉线方向在地面须对准线路方向。
3、导、地线置于收线滑车内，并做到收放转动灵备工作就绪
同
时放松，不使其张力差过大。
同相子导线应用经纬
仪统一看平，并利用测站尽量多检查一些非观测档
的
子导线弧垂情况。
2、作业中可能出现的主要异常现象及对策
9
弧垂的调整。

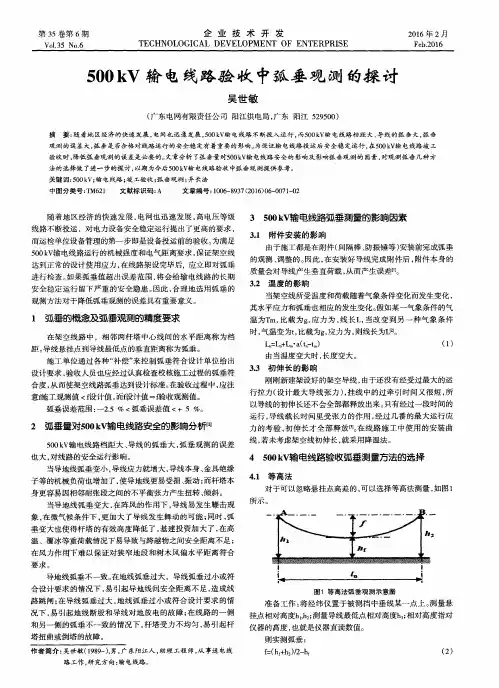

500kV输电线路验收中弧垂观测的探讨
仪器 的高度 ，也就是仪器直读数值 。
则 实 测 弧 垂 ：
ｆ＿（ｈ１＋ｈ ）／２一ｈｆ
（２）
７２
企 业 技 术 开 发
４．２ 异长 法 对于高差大的 ，也可以选择档端 （杆塔脚 ）有放置经 纬仪 的
挡用 所谓异长法测量 ，如图２所示 。
２０１６年 ２月
一
一 ， 一
１ 盔 一．上 …… 一
ｉ
一
பைடு நூலகம்
㈣
Ｉ
毒
～
一
图２ 异 长 法 弧 垂 观 测 示 意 图
当导地线弧垂变小 ，导线应力 就增大 ，导线本身 、金具绝缘 子等的机械负荷也增加 了 ，使导地线更 易受损 、振动 ；而杆塔 本 身更容易因相邻耐张段 之间的不平衡张力产生扭转 、倾 斜。
当导地线弧 垂变大 ，在阵风 的作用下 ，导线易发 生鞭击现
线 ，若未考虑架空线初伸长 ，就采用 降温法 。
当架空线所受温度和荷载 随着气象条件变化 而发生变化 ， 其水平应力和弧垂也相应 的发生变化。假如某一气象条件的气 温 为Ｔｍ，比载为ｇ，应力 为 ，线 长Ｌ，当改 变到另 一种 气象 条件
在 架空线路 中 ，相邻 两杆塔 中心线 间的水平 距离称为档 距 。导线悬挂点到导线最低点 的垂直距离称为弧垂 。
行拉力 （设计最大导线 张力 ），挂线 中的过牵 引时间又很短 ，所
以导线的初 伸长还不会全部都释放 出来。只有经过一段时间的
运行 ，导线 载长时间里受张 力的作 用 ，经过 几番 的最大运行 应 力 的考 验 ，初 伸长才全 部释放 ＿引。在 线路施工 中使用 的安装 曲
５００ｋＶ输 电线路档距 大 、导线 的弧垂 大 ，弧垂观测 的误 差 也大 ，对线路 的安全运行影响。
输电线路紧线施工中弧垂观测与调整措施
2018年11月是一项必要性的组成部分。
从客观的角度来分析,技术对于变电站继电保护装置集中打印,能够产生决定性的影响,如果表现出偏差和不足现象,则未来工作的实施,很容易造成较多的疏漏现象,最终产生的隐患是无法弥补的。
①各继电保护厂家的微机保护设备提供的与打印机连接的电气接口是不同的,如南自提供的是DB9接口,而南瑞、深瑞、许继、四方等提供的是大小不同的各种接线端子,需要在多功能打印转换器中实现对各种接口的整合,提供兼容的接口方式,方便根据需要进行选择使用。
②各继电保护厂家的微机保护设备对打印机的数据流控制方式不同,如南自、深瑞使用的是硬件数据流控制方式,南瑞、许继、四方使用的是软件数据流控制方式,需要在多功能打印转换器中实现根据实际智能电子设备的厂家和类型,选择合适的数据流控制模式完成继电保护设备的打印接口和打印机接口的匹配。
4变电站继电保护装置集中打印的发展趋势我国虽然是一个发展中国家,但是在内部事业的创新和研究过程中,正不断的从更加高端的层面来完成:①变电站继电保护装置集中打印的日后落实,应坚持在不同内容上开展合理化的安排,要坚持对工作的可靠性、可行性做出良好的提升,减少不良问题的出现,从而促使具体工作的实践能够结合多方面的影响因素,开展灵活的调整,这样才能在效益的创造上,不断的取得更好的成绩。
②变电站继电保护装置集中打印的进行,要对技术人员开展相关的培训,按照全新的理念和方法来进行,继续落实传统的操作,很容易造成较大的矛盾和冲突现象。
5总结通过对变电站继电保护装置集中打印开展有效的研究、应用,很多内容都可以取得良好的效果,针对固有不足的弥补获得了较为突出的成绩。
日后,应继续在变电站继电保护装置集中打印方面更好的改进,不断的创造出较高的价值,提高工作的可靠性、可行性,为变电站的长久进步,奠定坚实的基础。
参考文献[1]李书田,杨红培,金翼,魏勇,张乔宾.变电站继电保护装置集中打印方案设计及工程应用[J].电子设计工程,2016,24(15):56~59+63. [2]师元康,姜振超,安寸然.智能变电站继电保护装置状态评估实用化研究[J].电力系统保护与控制,2016,44(10):119~125.收稿日期：2018-10-15输电线路紧线施工中弧垂观测与调整措施朱建刚（德阳明源电力（集团）有限公司绵竹电建分公司，四川德阳618200）【摘要】随着社会经济与电力工业的日益发展，电力在社会生活中所起的基础性作用越来越重要，人们对电力的需求也越来越大，输电线路作为电力系统的重要组成部分也日益受到国家、政府和人民的关注，输电线路的施工建设也随之成为社会热点。
35～500kV母线与引下线间接点分解检查危险点及其控制措施
35～500kV母线与引下线间接点分解检查危险点及其控制措施1. 母线与引下线间接点分解检查简介母线与引下线间接点分解指的是高压电力系统中，母线与引下线间接点所进行的分解式检查。
这种检查对于高压电力系统运行和管理至关重要，因为母线与引下线间接点相当于高压电力系统的核心部件。
因此，母线与引下线间接点的检查不仅需要高度的专业技术，而且需要细心的观察和平时的维护保养。
2. 母线与引下线间接点分解检查的危险点尽管母线与引下线间接点分解检查是高度专业化的工作，但是在操作过程中仍然存在危险点。
以下是母线与引下线间接点分解检查的危险点：2.1 电击危险母线与引下线间接点分解检查时，如果电力系统的安全措施没有到位，或者操作人员没有佩戴好相应的安全装备，那么电击事故有可能产生。
这种事故不仅会导致身体伤害，还会对高压电力系统的设备造成严重的损坏。
2.2 接地不良危险母线与引下线间接点分解检查时，由于接地不良，会导致电力系统产生电荷积累，增加电击危险。
而且，接地不良还会导致电力系统的运行不稳定，影响电力系统的正常运行。
2.3 设备脱落危险母线与引下线间接点分解检查时，如果设备没有固定好，或者操作不当，就有可能导致设备脱落，发生伤人事故。
2.4 环境污染危险母线与引下线间接点分解检查时，如果没有对周围环境进行合理的保护措施，就会产生环境污染，影响周围居民的生活健康。
3. 母线与引下线间接点分解检查的控制措施针对母线与引下线间接点分解检查的危险点，需要采取一系列控制措施，确保检查的安全和顺利进行。
以下是母线与引下线间接点分解检查的控制措施：3.1 电击危险的控制措施为了控制电击危险，需要在检查开始前，对电力系统的安全措施进行严格的检查和测试。
操作人员应该佩戴标准的安全防护装备，以免发生电击事故。
3.2 接地不良危险的控制措施为了控制接地不良危险，需要对系统中的接地情况进行检查和测试。
如果存在接地不良情况，需要及时进行处理，以确保电力系统的正常运行。
500kV变电站装配式架线测量误差分析
500kV变电站装配式架线测量误差分析500kV变电站广泛采用装配式架线施工工艺。
500 kV变电站屋外配电装置软母线采用绝缘子串长度较长，重量较重，绝缘子串对导线弧垂的影响很大。
本文确定了装配式架线下料长度的计算公式，对装配式架线误差进行了分析，提出措施，为软母线施工导线下料长度计算提供了有益的经验。
标签：变电站；装配式；架线；误差0 引言装配式架线施工方法因不受场地和相应障碍物的限制，在500kV变电站屋外配电装置软母线安装中广泛采用。
所谓“装配式架线”系指在地面上直接量取档内电线无张力下的长度，并安装耐张线夹、绝缘子串及引下线等，然后将其直接悬挂到杆塔上就能保证电线张力、弧垂的要求值[1]。
采用装配式架线施工工艺，优点是避免传统的紧线升空，落地割线，然后在进行挂线升空的传统架线步骤，简化架线施工工序，减少高空作业量，降低劳动强度，缩短了工期，提高了工作效率，降低工程成本。
应用装配式架线施工方法的关键在于精确控制电线的线长。
1 500kV变电站内架空悬线施工计算1.1 抛物线法计算架空线的线长1.2 联有耐张绝缘子串架空悬线的线长耐张绝缘子串和导线组成的线索统称为架空悬线。
为适度简化工程计算，忽略导线及耐张绝缘子串的刚度，将其视为柔索。
悬线任意点的内张力作用方向皆与该点悬线的轴线方向一致，绝缘子串的弹性系数、温度膨胀系数与相连架空导线相同。
耐张绝缘子串的单位长度自重力较导线大很多，故这种架空悬线实际是作用两种不同均布自重荷载的线索。
对于变电站中常见两端均联有等长等荷载耐张绝缘子串和无集中载荷等高线路的情况如图1，两挂线孔之间的悬线长度计算公式[2]为：2 500kV变电站架空悬线的误差分析2.1 理论分析2.2 工程应用某500kV变电站屋外配电装置软母线采用双分裂耐热导线，型号：NAHLGJQ-1440/120，单位长度质量4.928kg/m。
悬式绝缘子型号：XWP-160，其绝缘子串中的数量2*33片，绝缘子串长度：6.285m，绝缘子串总质量约700kg。
超高压输电线路施工中的弧垂精度控制
超高压输电线路施工中的弧垂精度控制摘要：为了保证架空输电线路的导、地线符合相关的要求，保持规定的范围内运行安全性，在设计时，需要对输电线路进行特别的设计，要对导、地线在不同状态温度时的水平作用下的安装张力作了明确要求，并且在施工过程中要严格按照设计标准实施水平安装张力的调整。
由于线档内架空线产生的最大弧垂和架空线的水平张力存在着直接的关系，因此在施工时，在进行紧线时要严格控制连续档各个观测点产生的弧垂，目的是达到间接控制架空线的水平安装张力，这样可以保证符合设计的要求。
关键词：超高压；输电线路；弧垂精度；控制1.引言我国超高压输电线路的施工中，架线时通常采用张力架线技术，这类技术具有很多优点，比如施工时间短、施工效率高、可实现机械化作业。
但在架线的施工，由于很多地点的地形很特殊，出现陡峭的山地或是有大雪和大雾出现时，会导致输电线路弧垂的观测受到影响，不能用正常的方式进行。
使用常规性质架线技术，会使用经纬仪等仪器来完成对弧垂的观测，方法有许多，比如特异法、等量法、弧度法等，但是这些方法的应用需要在一定的地理条件才能实施，观测方法比较受局限，特别是在山区等地形复杂的区域内，使用常规观测方法很难以实施。
在极端条件的抢修，无法正常观测弧垂，在这种情况下，电网可能发生较大的事故，会带来经济上的损失。
在弧垂无法正常观测的情况下，可使用装配式架线，这类特殊的架线方式具有许多的优势。
装配式架线可以半现场需要架空线在原料场地进行裁剪，然后将两端安装耐张线夹，运输到相应的耐张段实施展放和挂线，这样可以避免了常规方法中架线施工不易观测和弧垂难以调整的弊病，虽然这种方法不能精确计算架空线路的实际长度，需要提前进行导线的制作。
所以这种方法通常应用于孤立档的施工。
伴随着技术的进步，先后出现了以GPS 定位为基础，使用张力传感器和无线传输技术相融合的弧垂精度控制技术。
从实际应用来看，这种技术可用于全天候条件下的弧垂控制，由于这项技术对设备的性能要求高，会受到天气状况的影响，并且由于实际的操作复杂、相关费用高。
输电线路弧垂调整作业指导书
Q/YNDW 113.2.010-2005
目次
1 目的 ………………………………………………………………………………………………………1 2 适用范围 …………………………………………………………………………………………………1 3 引用标准 …………………………………………………………………………………………………1 4 支持性文件 ………………………………………………………………………………………………1 5 技术术语 …………………………………………………………………………………………………1 6 安全措施 …………………………………………………………………………………………………2 7 作业准备 …………………………………………………………………………………………………3 8 作业周期 …………………………………………………………………………………………………5 9 工期定额 …………………………………………………………………………………………………5 10 设备主要技术参数 ………………………………………………………………………………………5 11 作业流程 …………………………………………………………………………………………………6 12 作业项目、工艺要求及质量标准 ………………………………………………………………………6 13 作业中可能出现的主要异常现象及对策 ………………………………………………………………9 14 作业后的验收与交接 ……………………………………………………………………………………9 附录 紧线质量等级标准及检查方法表……………………………………………………………………10
输电线路中一耐张杆塔与相邻耐张杆塔之间所包含的线路段。 5.3 画印
1
Q/YNDW 113.2.010-2005
超高压输电线路施工中的弧垂精度控制
超高压输电线路施工中的弧垂精度控制【摘要】为了使架空输电线路的导、地线保持规定的运行安全度，设计部门在输电线路设计时对导、地线在不同温度时的水平安装张力（或水平安装应力）作了规定并要求在施工时严格按照设计的水平安装张力进行安装。
而线档内架空线的最大弧垂与架空线的水平张力（或水平应力）是有直接关系的，所以施工部门在紧线时必须通过严格控制连续档各观测点的弧垂达到间接控制架空线的水平安装张力（或水平应力）的目的，以符合设计要求。
【关键词】弧垂；控制；相差；线间差为了使架空输电线路的导、地线保持规定的运行安全度，设计部门在输电线路设计时对导、地线在不同温度时的水平安装张力（或水平安装应力）作了规定并要求在施工时严格按照设计的水平安装张力进行安装。
而线档内架空线的最大弧垂与架空线的水平张力（或水平应力）是有直接关系的，所以施工部门在紧线时必须通过严格控制连续档各观测点的弧垂达到间接控制架空线的水平安装张力（或水平应力）的目的，以符合设计要求。
下文介绍了一些施工中常用的提高弧垂控制精度的方法供大家参考。
一、观测档的选择由于在施工中不可能对每档线都进行弧垂控制，所以必须合理选择观测档。
观测档的选择原则是紧线段在5档及以下时靠近中间选择一档；紧线段在6-12档时靠近两端各选择一档；紧线段在12档以上时靠近两端及中间选择3-4档；观测档宜选择档距较大和悬挂点高差较小及接近代表档距的线档；观测点一般选择在观测档挂点较低的一端。
二、导线滑车的选择放线滑车的摩擦系数必须小于1.015，并且如果是多轮滑车还必须多轮滑车的各个单轮能够自由转动而不回影响其他滑轮。
三、弧垂观测顺序弧垂观测时一般先观测离紧线场较远的观测档的弧垂，再观测中间观测档的弧垂，最后观测离紧线场较近的观测档的弧垂。
四、观测方法的选择由于现在的超高压输电线路对弧垂精度的要求比较高，所以在选择观测方法时一般选用角度法。
但是，为了防止由于计算错误而引起驰度观测错误，减少出现差错的几率，可以选择1-2个观测档用等长法进行弧垂控制。
输电线路弧垂设计及运行中弧垂综合管理
当出现覆冰无缝的情况时，导线应 力 ６按照如下公式计算：
【 关键词 】 输电线路 ；弧垂 ；设计 ；综合 管理
１输 电线路弧垂设计 随着我国社会 的不断发 展， 社会发展所需的用 电量也越来越大， 这对整个电力系统带来了 巨大的负担，为了保证整个电力系统的正 常稳定运行 ，就需要一个 可靠、安全、稳定的电网来支撑 。在输电 线路的设计工作中，弧垂的应力计算至关重要，在其应力的计算过 程中需要考虑到任何情况 下，输电线路的弧垂的最大应力都必须小 于所选 用导线材料所能承 受的最大应力，以此来保证 电路运行的可 靠性。另外，还需要考虑到 自然环境及各种气象条件对线路所带来 的影响。 １ ． １弧垂应力计算的条件 １ ． １ ． １气象条件 输电线路在投入运营后 ，线路周 围的气象条件变化 以及 四季温 度变化会对其产生较大的影响 。这些变化会引起线路荷载的变化， 电线的张拉应力、长度 以及弧垂也会随之变化 ，另外杆塔和基础的
ｘ ： （ ｉ 嚣 －ｓ ～ ： ） Ｓ
—Leabharlann 荷载也会受到极大影响 。覆冰 、气温变化 以及风都会对线路 的机械 强度产生影响，这三个参数是对线路造 成影 响的主要气象参数 。 在对输 电线路 的弧 垂应力进 行计算 时，首 先需要考虑线路所处 地 区的气象条件 ，主要需要考虑到 的条件包括最高气温 Ｔ 、最低气 温Ｔ 最大风速 Ｖ 、覆冰厚度 ｂ 及覆冰风速 Ｖ等。通 常经过临时 统计所得的气候数据 只能反映 出该地 区的部分气象条件 ，如果该地 区存在 比较极端的气候条件， 应该在参考当地的历史气候统计数据 ， 然后进行弧垂应力计算 。 １ ． １ ． ２ 导线规格 导线 的规格对线路 的运行具有较大的影响， 在计算弧垂应力 时， 可 以对 导线 的规格进 行确 定，然后根据所确 定的导线规格 可以查到 到导线 的温度线胀系数 ａ、 瞬间破坏应力 ６ 。 、安全系数 Ｋ ｃ 及弹性模 量 Ｅ ，根据 查到 的这些参 数可 以计算出导线 的许可应 力，计算 公式 如下： ［８ ］ ：６ … ／ ｉ １ ． ２弧垂应力的计算
架空配电线路施工中导线弧垂的观测
空线路支运 行的安全 ，应对导线 的初伸长进行补偿 。具体补偿
的方法如下： 中、低 压 （ １ ０ ｋ Ｖ及 以下 ） 架 空 配 电 线 路 采 用 减 小 弧 垂 法
进行补偿，即：架线时应将铝绞线和绝缘铝绞线 的设计弧垂减 少２ ０ ％，钢 芯铝绞线设计弧垂减少 １ ２ ％。 高压 （ ３ ５ ｋ Ｖ及 以上 ）配 电线路及输 电线 路通常是采 用降 温观测法对导线的初 伸长进行补偿 ，即：以观测时的实际温度 ， 将导线降温 ２ ０ ℃ 、 避 雷 线 降温 １ ５ ℃进 行观 测 。 ３ 弧垂 观 测 为保证架空 电力线路 的运行安全及线路下方被跨越设施的 安 全 ，根 据 架 空 线 路 施 工 的 要 求 ，在 导 线紧 线 的 同 时 ，应 对 展 放 的导 线 进 行 弧 垂 观 测 。 弧垂观测档的选择 观测档选择的基本原则。 ａ ． 所选 观测档档距越大越好 。观测档档距越大 ，测量在 同
文章编号 ： １ ６ ７ １ ． ５ ５ ８ ６（ ２ ０ １ ５ ）２ ０ ． ０ ０ ９ ９ ． ｏ ｌ
行观测。
１ 影 响 弧垂 的 因 素 温度对弧垂 的影响 。导线具有随气候温度变化热胀冷缩的 特 点 ，当环 境 温 度 升 高 时 ，导线 弧垂 增 大 ；当 环 境温 度 降低 时 ， 导 线 的 弧 垂 减 小 ； 因此 ，在 夏天 高 温 时 段 应 重 点 注 意 导 线 弧 垂 对线路下方跨越设施的安全距 离，到了冬天 ，则应防止因导线 张力过大而导致 倒杆 断线 的事故发生 。
导线弧垂调整三措
组织、技术、安全措施及方案批准：审核：编制：编制单位：2021年 01 月 20 日签到表2021年月日目录一、编制依据 (1)二、工程概况 (1)三、施工作业计划工期、开（竣）工时间 (2)四、停电范围及主要工作内容 (2)五、组织措施 (2)六、技术措施 (4)七、安全措施 (7)八、应急处置措施 (11)九、一图一表 (15)组织、技术、安全措施及方案一、编制依据1.《建筑施工安全检查标准》JGJ59-20112.《建筑机械使用安全技术规程》JGJ33-20123.《建设工程项目管理规范》GB/T50326-20064.《钢结构工程施工质量验收规范》GB50205-20125.《建筑施工高处作业安全技术规范》JGJ80-20166.《施工现场临时用电安全技术规范》JGJ46-20057.《建设工程施工现场供用电安全规范》GB50194-20148.《建筑工程施工现场环境与卫生标准》JGJ146-20139.《110kV～750kV架空送电线路施工及验收规范》GB50233-201610.《职业健康安全管理体系要求》GB/T 2800111.《质量管理体系要求》B/T 1900112.《国家电网公司电力安全工器具管理规定（试行）》13.《国家电网公司电力安全工作规程线路部分》Q/GDW1799.2-2013二、工程概况（一）本次工作的主要目的及性质1.本次工程为综合大修项目。
2.改造方案：（二）参建单位运维单位：施工单位：施工地点：三、施工作业计划工期、开（竣）工时间具体施工日期根据实际停电计划确定。
四、停电范围及主要工作内容（一）停电范围：线路全线。
（二）主要工作内容：1.五、组织措施1.工程负责人：2.项目负责人：3.技术负责人：4.现场工作负责人：4.1工作负责人，负责线路停送电的联系工作。
负责线路停电期间，停送电工作票的执行。
全面负责施工段内的改造任务，是工程质量安全第一责任人，确保质量、安全等管理工作的有效运转。
输电线路连续上下山档导线弧垂调整技术
输电线路连续上下山档导线弧垂调整技术摘要：架空输电线路长期暴露在野外环境当中，随着线路运行时间的增加及周围环境变化，输电线路导线的弧垂也会发生变化，造成导线对地或对交跨物的距离不能满足安全要求。
尤其是地形高差较大的山区，输电线路的安全系数较小，对电线弧垂发生变化的路段必须及时调整，确保导线对地或对建筑物的安全距离。
文中简单介绍了导线长和弧垂之间的关系，深入研究了输电线路连续上下山档导线弧垂调整技术。
关键词：输电线路；弧垂观测；调整技术引言高山区送电线路工程一般因山高或连续上下山等因素，导致相邻塔位高差和档距较大，紧线过程中弧垂调整难度很大。
输电线路弧垂对地距离不足则威胁人们的出行安全和用电质量，因此导线弧垂观测和调整对送电线路工程建设中异常重要[1]。
本次论文针对高山区的地形特点，研究220kV及500kV送电线路连续上下山档导线弧垂观测和调整技术，以期为我国高山区架空输电线路一线人员的工作提供帮助。
1.弧垂观测与调整技术选择合适的观测档可以全面掌握和控制紧线段的应力状态，对弧垂的观测和准确计算意义重大，选择观测档时应遵循四点原则：①选择的观测档要具备代表性，例如在重要的被跨越物附近可以设置观测档；②观测档的位置设计要呈均匀分布状态，在相邻观测档中线档保持在四个以下；③选择时以档距大，悬挂点高差小的直线档为优先考虑对象；④选择对邻近线档具有极大检测范围的塔号。
输电线路弧垂观测和调整必须遵循以下程序：首先收紧导线并调整距离紧线场最远观测档的弧垂，确保其满足导线弧垂要求，之后放松导线并调整距离紧线场次远观测档的弧垂，保证弧垂合格或者略大于导线弧垂要求，再收紧导线并调整距紧线场第三远观测当弧垂，调整合格后以此类推，至所有观测档调整完毕。
此项工作完成仅仅是完成了导线弧垂的粗调，各导线之间的弧垂设计存在一定偏差，因此必须通过精调使弧垂处于允许的误差范围之内，具体操作为：用手扳动葫芦对同相子导线进行逐根细调，尽量调整导线与十字丝的视线相切，操平后方可在塔上画印。
500KV过江电缆弧垂点高程测量探讨
500KV 过江电缆弧垂点高程测量探讨黄 炜(江苏省镇江韦岗勘察测绘队,江苏镇江212113)摘 要 论述了过江电缆弧垂点高程测量的目的、方法。
介绍了弧垂点高程测量作业过程。
说明作业方案基本可行并达到预期效果。
关键词 过江电缆 弧垂点 高程1 前 言江苏苏源电业公司为了确保大港五峰山至高桥500KV 跨长江大跨架空电缆对过往船只及电缆自身的安全,就要知道架空电缆最低点即电缆弧垂点到水面的距离。
水面高程可根据历年来的最大洪水水位取值,因此,关键就是要测量500KV 过江电缆弧垂点高程。
因500KV 过江电缆带电运行,故人员不可能到达电缆上设置镜站观测,为确保安全高质量地完成此项任务,我队组织有关人员多次进行现场勘察和讨论研究,事先制定出测量方案,园满完成任务。
2 基本作业方案211 坐标系统选定本次测量平面控制采用独立坐标系统,即以500KV 过江电缆南岸塔基中心为坐标系原点(0,0),南岸A 塔与北岸B 塔中心连线方向为Y 轴建立平面直角坐标系(如图1)。
图1212 作业条件据已知的两塔塔基中心点间的距离L =1820m,两塔塔型相同,各电缆线间的间距已知,在没有外力作用下,各电缆线的垂直投影相互平行,并与坐标轴Y 轴平行。
因此可求出各电缆线悬挂点的平面直角坐标。
213 建立测站点根据现场地形条件选择一最佳观测站点C (选取江中码头建立观测站),在站点C 设站测量A ,B 点,则α=sin -1(S BC /L 3sin ∠ACB )站点C 的坐标为:X C =X A +S 3cos (90°+α)Y C =Y A +S 3sin (90°+α)3 确定弧垂点(即电缆弧垂线最低点)的位置在C 点设站,以A 塔中心为零方向。
根据待观测电缆两端悬挂点及站点坐标求S CA ,角度α∠CABS CA =(XA -XC )2+(YA -YB )2α=αA C -αA B用仪器观测寻找电缆线与视线的相切点T ,并测量其水平角β及竖直角Q 。
输电架空线路弧垂及调整分析
输电架空线路弧垂及调整分析摘要：输电架空线路在施工架线和运行中都会碰到观测导线弧垂的工作。
弧垂测量对于控制线路的安全运行起到很重要的作用。
孤垂值如超差，返工处理工作十分困难。
因此，对弧垂进行观测检查和调整，是线路施工中最为重要的—部分。
关键词：输电线路；弧垂观测；调整技术；架空线是输电线路中经常采用的形式。
在温差大的地区弧垂过小，导线的热胀冷缩使导线在低温天气弧垂过小、张力过大而导致导线断股或断裂的现象；弧垂过大在高温季节会使导线垂得很低，出现安全隐患。
另外架空线的放线尺寸如不能精确控制也会导致弧垂大小不一，影响美观。
在架空线施工中，控制合理的弧垂量是保证线路安全运行而又使架空线外形美观的关键问题之一。
架空线档距内，弧垂是指平行于两悬挂点连线的直线与架空线相切的切点到悬挂点连线之问的悬垂距离，一般用f表示。
为了使架空线在任何气象条件下，都能保证线路安全运行及输电导线对地、对被跨越物的距离，符合电气安全技术规范的要求，需确定架空线的适当弧垂。
施工时，根据导线张力设计资料及现场实际情况(主要是气温)，按设计要求，计算出观测档的弧垂f值，架线时进行精确的弧垂观测，调整架空线的张力，直至使观测弧垂与计算值相符。
正是由于架线施工的复杂性及现场实际情况的多变性，使架空线的弧垂值或多或少有一定误差，220kV及以上的架空输电线路的弧垂值允许偏差±2．5％。
为保证新投产的线路安全进行，线路投产前验收时，应对架空线弧垂进行检查、复核。
1 弧垂观测1．1 常用角度法观测弧垂计算公式为了保证弧垂的准确性及提高观测弧垂的效率，在输送电施工中，广泛应用了经纬仪观测弧垂，即角度法观测弧垂。
角度法是指用观测架空线弧垂的角度以替代观测垂直距离实现用经纬仪在地面直接控制架空线的弧垂。
其优点是对于大档距，用目视观测架空线切点比较模糊，用经纬仪比较清晰，观测比较准确。
而且等长法、异长法观测弧垂往往需要作业人员登杆观测，角度法可以直接在地面观测，比较安全方便。
500KV架空导线引下线弧垂控制
500KV架空导线引下线弧垂控制摘要：配电架空导线主要有以下特点：1、提高传输能力2、提高传输传输稳定性安全性3、提高传输距离。
导线架设时，弧垂要用专业经纬仪观测，若平地可以用档距和观察到得导线距离地面距离以及架设高度计算得出。
导线的弧垂度用弧垂尺测量。
弧垂度的标准应按照设计提供拉力弧垂曲线图进行。
不同线型号，不同挡距，弧垂度不一样，另外还受温度的影响。
关键词：架空导线；弧垂；弧垂度在架空线档距内, 架空线弧垂是指平行于两悬挂点连线的直线与架空线相切的切点到悬挂点连线之间的悬垂距离, 一般用f 表示。
为了使架空线在任何气象条件下, 都能保证线路安全运行及输电导线对地、对被跨越物的距离, 符合电气安全技术规范的要求, 需确定架空线的适当弧垂。
施工时, 根据导线张力设计资料及现场实际情况(主要是气温), 按设计要求, 计算出观测档的弧垂 f 值, 架线时进行精确的弧垂观测, 调整架空线的张力, 直至使观测弧垂与计算值相符。
正是由于架线施工的复杂性及现场实际情况的多变性, 使架空线的弧垂值或多或少的有一定误差,2 20 kV 及以上的架空输电线路的弧垂值允许偏差士2.5 %。
为保证新投产的线路(特别是5O0 kV 线路) 安全运行, 线路投产前验收时, 应对架空线弧垂进行检查、复核。
500kV的，导地线弧垂允许偏差是±2.5%，大跨越±1%且不得大于1m；导、地线相间弧垂偏差不得超过300mm，大跨越不得超过500mm；同相子导线间弧垂偏差不得超过220kV为80mm，330kV-500kV为50mm。
导地线弧垂允许偏差是+5%与-2.5%之间，大跨越±1%且不得大于1m；导、地线相间弧垂偏差不得超过200mm，大跨越不得超过500mm；无间隔棒双分裂导线同相子导线间弧垂偏差不得超过100mm。
理论依据：弧垂的观测、检查的方法有等长法、异长法、角度法和平视法四种。
根据实践的经验, 我们选择了较为方便的角度法, 角度法又分为档端、档外、档内角度法三种。
弧垂标准范围安规
弧垂标准范围安规一、220kV至500kV的，导地线弧垂允许偏差是±2.5%，大跨越±1%且不得大于1m；导、地线相间弧垂偏差不得超过300mm，大跨越不得超过500mm；同相子导线间弧垂偏差不得超过：220kV为80mm，330kV至500kV为50mm。
起重机、高空作业车和铲车等施工机械操作正常活动范围及起重机臂架、吊具、辅具、钢丝绳及吊物等与带电设备的安全距离不得小于表5的规定，且应设专人监护。
如小于表5、大于表1 所示安全距离时应制定机械操作和现场监控的专项安全措施，并经施工单位和运维部门会审、批准。
小于表1的安全距离时，应停电进行详见DLT 5168至20xx 《110KV至500KV 架空电力线路工程施工质量及评定规程》二、1000kV的与500kV相同三、110kV：220kV至500kV的，导地线弧垂允许偏差是+5%与至2.5%之间，大跨越±1%且不得大于1m；作业时，起重机臂架、吊具、辅具、钢丝绳及吊物等与架空输电线及其他带电体的最小安全距离不准小于表4的规定，且应设专人监护。
导、地线相间弧垂偏差不得超过200mm，大跨越不得超过500mm；无间隔棒双分裂导线同相子导线间弧垂偏差不得超过100mm。
户外10kV及以上高压配电装置场所的行车通道上，应根据表2设置行车安全限高标志。
四、±800kV直流，与500kV交流相同，详见Q/GDW 226至2008《±800kV架空送电线路施工质量检验及评定规程》。
10、20、35kV户外（内）配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于2.7 m（2.5 m）、2.8 m （2.5 m）、2.9m（2.6m），该裸露部分两侧和底部应装设护网。
35～500kV母线与引下线间接点分解检查危险点及其控制措施
35～500kV母线与引下线间接点分解检查危险点及其控制措施
序号作业内容危险点控制措施制订依据一攀登构架 1.攀登构架掉落、摔伤1.1作业人员需穿防滑性能良好的软底鞋。
1.2作业人员必须戴好安全帽。
1.3认真检查攀登的脚钉、梯蹬、支铁等是否牢固。
1.4就位工作地点后,立即系好安全带。
安规热机385～588条2.误触带电体感电2.1攀登临近有带电设备的架构时,应有专人监护,并与带体保持足够的安全距离。
二工具传递1.工具掉落,打伤作业人员1.1作业人员必须戴好安全帽。
1.2传递物件需捆绑牢固，1.3地面作业人员始终监视物件的传递情况，及时躲避掉下来的物件。
三在母线上用马搭杆行走 1.作业人员从高空掉落、摔伤1.1认真检查绝缘子的悬挂点是否牢固，绝缘子间的销子是否齐全和安装正确。
1.2检查马拉杆有无裂纹等影响强度的缺陷，长度应满足两个横担外侧各外露1m。
1.3作业人员使用安全带不得系在马搭杆上。
1.4作业人员必须坐在杆与线的交叉点上不得几人同时变换行动方向。
1.零部件掉落，打伤作业人员1.1高处作业人员应使用工具袋。
1.2地面人员不得站在高处有人作业的地面上。
四接点分解检查2.引线脱落,打伤作业人员2.1引线接点分解前,需用绳索将其绑固。
2.2地面作业人员应躲开引线下落的区城。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500KV架空导线引下线弧垂控制
摘要：配电架空导线主要有以下特点：1、提高传输能力2、提高传输传输稳定性安全性3、提高传输距离。
导线架设时，弧垂要用专业经纬仪观测，若平地可以用档距和观察到得导线距离地面距离以及架设高度计算得出。
导线的弧垂度用弧垂尺测量。
弧垂度的标准应按照设计提供拉力弧垂曲线图进行。
不同线型号，不同挡距，弧垂度不一样，另外还受温度的影响。
关键词：架空导线；弧垂；弧垂度
在架空线档距内, 架空线弧垂是指平行于两悬挂点连线的直线与架空线相切的切点到悬挂点连线之间的悬垂距离, 一般用f 表示。
为了使架空线在任何气象条件下, 都能保证线路安全运行及输电导线对地、对被跨越物的距离, 符合电气安全技术规范的要求, 需确定架空线的适当弧垂。
施工时, 根据导线张力设计资料及现场实际情况(主要是气温), 按设计要求, 计算出观测档的弧垂 f 值, 架线时进行精确的弧垂观测, 调整架空线的张力, 直至使观测弧垂与计算值相符。
正是由于架线施工的复杂性及现场实际情况的多变性, 使架空线的弧垂值或多或少的有一定误差,2 20 kV 及以上的架空输电线路的弧垂值允许偏差士2.5 %。
为保证新投产的线路(特别是5O0 kV 线路) 安全运行, 线路投产前验收时, 应对架空线弧垂进行检查、复核。
500kV的，导地线弧垂允许偏差是±2.5%，大跨越±1%且不得大于1m；导、地线相间弧垂偏差不得超过300mm，大跨越不得超过500mm；同相子导线间弧垂偏差不得超过220kV为80mm，330kV-500kV为50mm。
导地线弧垂允许偏差是+5%与-2.5%之间，大跨越±1%且不得大于1m；导、地线相间弧垂偏差不得超过200mm，大跨越不得超过500mm；无间隔棒双分裂导线同相子导线间弧垂偏差不得超过100mm。
理论依据：弧垂的观测、检查的方法有等长法、异长法、角度法和平视法四种。
根据实践的经验, 我们选择了较为方便的角度法, 角度法又分为档端、档外、档内角度法三种。
为了减轻检测的难度, 增强检查结果的准确性, 减少计算量, 这次选择了档端角度法检查导线弧垂。
检查弧垂的方法及步骤如下:(l) 将经纬仪首先安置在检查档的一端导线悬挂点的正下方,调正经纬仪。
(2) 用经纬仪瞄准对侧同相架空线的悬挂点测出竖直角。
导线弧垂的测量, 一般采用花杆对角线的方法, 这种测量方法比较简单, 但误差较大, 且不能精确地测量每一相导线的弧垂,只能作为校验和比较的手段。
同时测量人员需登高, 劳动强度较大。
在郑州小刘庄50 0k v 变电站施工中, 摸索出了用经纬仪测量弧垂的新方法。
在理论上作了证明, 并进行了模拟试验, 两者误差仅在 2 蝙以内(误差的存在是由于尺子和仪器本身精度造成的)。
通过施工实践, 证明这种新方法简便、精确。
按这种方法测量和控制弧垂,导线的工艺十分工整和美观。
母线弧垂的准确测量是母线施工质量的最后一道检测手段, 测量的方法也有多种.程序方框图
a .弧垂板测量法;
b经纬测量法; c .
张力测量法等。
我们采用张力测量法, 此方法简单实用,测量结果也较为准确, 操作方法如下:将测量档距用的绳尺中点系一标尺,标尺下坠一重物, 使标尺自然下
垂。
上架构, 绳尺一端固定于一侧挂线点处, 另一端系弹簧种拉到15 ~ 2ok g , 某一定值, 观察此时标尺与母线交点标尺所示数据;所测得的数据, 加上绳尺在此张力下的弧垂f。
, 即母线的安装弧垂。
软母线架设施工中, 掌握好以上儿点,母线安装弧垂即能满足设计要求。
减少误差应注意的问题：当视准轴与导线的切点偏离档距中点不超过l/4 档距时, 可用上述方法, 切点偏离档距中点过远时用档端角度法观测弧垂容易引起较大的测量误差。
采用档端法, 要求经纬仪至悬挂点的垂直距离a 与弧垂f 值之间, 满足一定的关系, 由式(2 ) 可知, 当a / f= 4 时, b 值为O。
所以, 当a 妻4f 时, 就不能用档端角度法检测弧垂了。
一般在。
< 3 f 时, 用上述方法误差在可接受范围内。
50 0 kV 惠汕线的特点是档距较长, 平均值有46 8.4 n l , 弧垂值也较大, 一般都有20 多m , 虽然铁塔较高, 但还是能很容易满足。
< 3f 的要求,但为了将误差值减至最小, 在实际操作上, 尽可能选择使 a 值接近厂值的铁塔位设置经纬仪.
导线弧垂的大小不但影响着构架的受力情况, 而且还和导线间距离, 导线对地距离有关。
弧垂能够精确测量, 能够保证构架受力和电气距离符合设计。
由于这种方法简便, 又减少了高空作业,所以它的适用性强。
特别在变电站中构架排列一般都很整齐, 而且平行档距很多, 有利于经纬仪的观测, 一个观测点可以连续测量数档导线的弧垂,使用起来十分方便。
在郑州小刘庄50 0k v 电站, 采用了上述方法, 精确测量了14 个档距, 倪条线的弧垂。
从而确保了施工质量。
在全国5 0 0k v 变电站的质量评比中, 软导线弧垂施工质量得到了好评。
参考文献：
