现浇预应力钢筋砼箱梁施工工艺流程图
钢箱梁与预应力混凝土现浇箱梁优缺点分析
目录一、预应力混凝土现浇箱梁特点及施工工艺 (2)1.1搭设支架 (2)1.2绑扎钢筋 (2)1.3模板安装 (3)1.4浇筑混凝土（砼浇筑） (3)1.5预应力施工 (3)二、钢箱梁特点及施工工艺 (4)2.1钢箱梁工程情况 (4)2.2施工内容简介 (4)2.3安装施工方案 (4)2.4钢箱梁涂装 (6)2.5吊装设备的选择 (8)三、钢箱梁与预应力混凝土现浇箱梁现场实景对比 (9)四、钢箱梁与预应力混凝土现浇箱梁优缺点分析表 (12)钢箱梁与预应力混凝土现浇箱梁优缺点分析一、预应力混凝土现浇箱梁特点及施工工艺1.1搭设支架1.1.1 场地的选择在搭设支架前需选择合适的场地，要选择平整、硬实的地基，若地基面有不够硬实的地方，则需要用砂石或灰土进行填充，然后使用机器进行推平、碾压，使原地面更平整，整体的压实度要能达到百分之九十五以上，其承载能力也不能低于200KN 平方米。
之后浇筑20CM厚C20混凝土垫层，然后铺设方木。
在做所有这些工作之前首先要计算支架之间的距离，并为支架预留出基础位置。
1.1.2 搭设支架支架搭设需要的配件及操作要领要符合规范。
要能够保证支架的安全性及稳定性，因此，在搭设支架时，施工人员要特别小心谨慎，一则是为了保证施工人员的人身安全，二则是为了支架的稳定性和完整性。
因此要特别注意以下几个问题，一是搭设支架时碗口要扣紧, 不使底托架空在一些关键连接处；二是在支架平台搭设完毕以后, 要对支架进行不低于百分百钢箱梁自重的沙袋进行预压, 以预防支架及地基的非弹性形变，尽量减少钢箱梁的下沉量，同时也可以通过预压实验得到支架的弹性变形值，为施工提供预留拱度依据，同时也为调整模板标高提供依据；三是支架的功能要多样化，高架桥的支架不仅要满足承载要求，还要能为施工人员提供作业台，并且还要能保证施工人员的人身安全；四是支架的适应能力要强，由于高架桥高度多变，弯多、坡也多，并且变化不规则，这就对支架灵活多变的技术性能提出了更高的要求。
箱梁施工工艺
箱梁施工工艺一、概述后张法预应力砼预制箱梁，单幅桥面宽B=1275米，跨径30.08米、30.16米，梁高1.6米，梁间距2.55米，单箱边梁顶宽2.375米，中梁顶宽2.20米，底宽1.00米，单片梁吊装重量87吨，单幅桥面横桥向由5片梁构成。
全桥共五联，为先简支后连续结构。
二、施工方法箱梁的预制场地安排在0＃号台后面的的路基范围内，箱梁预制后，用轨道平台车运至架桥机内，用架桥机架设。
1、预制预应力箱梁施工流程图预制箱梁施工工艺框图2、预制场设置2.1、预制场设置：各修建12个箱梁制梁底座，详箱梁预制场地布置图。
2.2、模板制作箱梁预制台座使用固定式制梁台座。
台座下部由混凝土基础、梁端混凝土底座构成。
底座为C25混凝土，底座面板使用水磨石，底座四周用角钢围固。
在靠近梁端2m范围的底座下，加深、加宽混凝土基础，防止张拉后梁体起拱，重力集中压裂底座端部。
底模上每隔1m留一个对拉杆预留孔。
箱梁的制梁台座应牢固、无沉陷，台座各支点间距适宜，以保证底模平整度不大于2mm。
箱梁预应力张拉以后，梁体中部拱起，在预施应力过程中，整个梁体的质量就由均匀分布于底板上的均布荷载转移为支承于两端的集中荷载。
因此梁端部的底板、底座均应加强，不得有沉降，满足其预应力箱梁支点受力的要求。
底模两端应设活动底模，保证箱梁能够起吊移位。
侧模：使用厂制定型钢模，钢模加工时应制作胎具，并整体组拼后一次施焊成形。
制作3套钢模板，各模板接缝处使用海棉橡胶条塞紧以防漏浆。
内模：使用依图纸设计尺寸制作的组合钢模，钢模之间的连接钢带与面板之间的夹角要做成锐角或者钝角形式，以便于拆模。
内模底模板顺梁方向应隔块安装，以利浇注时下落砼到底板。
立内模时，对张拉顶板束预留孔处做单独处理。
模板安装顺序：安装底模→安装侧模→涂脱模剂→贴接缝止浆胶带→安装钢筋骨架→吊装内模→绑顶板钢筋→安装端模。
为了箱梁的外观光滑、整洁，线型流畅，模板制造应满足下列要求：（1）具有务必的强度、刚度与稳固性、能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸与模板各部件之间相互位置的准确性。
预应力箱梁压浆工艺及现场图片
预应力箱梁压浆工艺及现场图片孔道压浆采用真空压浆工艺，真空压浆是后张预应力混凝土结构施工中的一项新技术，其原理是在孔道的一端采用真空泵对孔道进行抽真空，使之产生-0.06～-0.08MPa左右的真空度，然后用压浆泵将优化后的水泥浆从孔道的另一端压入，直至充满整条孔道，并加以0.5～0.6MPa的正压力，以提高预应力孔道压浆的饱满度和密实度。
其生产工艺如下所示。
密封孔道→设备检查→试抽真空→搅拌水泥浆→抽真空压浆→清洗→结束张拉施工完成后，切除外露的钢绞线（钢绞线外露量40~50mm），进行封锚。
封锚采用无收缩水泥砂浆封锚，封锚时必须将锚下垫板及夹片、外露钢绞线全部包裹，覆盖层厚度大于15mm，砂浆封锚完成24小时后，且终拉完成后48小时内进行管道真空辅助压浆。
清理锚垫板的压浆孔，保证压浆通道畅通。
确定抽真空端和压浆端，安装引出管、球阀和接头，并检查其功能。
压入管道内的浆不得含未搅拌的水泥团块，初凝时间不小于4h，终凝时间不大于24小时，出机流动度14～22s，30min出机流动度不大于30s，压浆时浆体温度不超过35℃，压浆时及压浆后3天内，梁体及环境温度不得低于5℃。
抗压强度7天不小于35 MPa，28天不小于50MPa；抗折强度7天不小于6.5MPa，28天不小于10MPa；24h 浆体自由膨胀率为0～3%。
浆体对钢绞线无腐蚀作用。
浆体拌合操作顺序：首先在搅拌机中加入实际拌合用水量的80-90％，开动搅拌机，均匀加入全部压浆剂，边加入边搅拌，然后均匀加入全部水泥。
全部粉料加入后再搅拌2min；然后加入剩余的10％-20％的拌合水，继续搅拌2min。
然后通过过滤器（网孔格不大于3×3mm的过滤网）进入储料罐，并不断搅拌，以防止水泥浆泌水沉淀。
水泥浆搅拌结束至压入管道时间间隔不得超过40min。
启动真空泵抽真空，使真空度达到-0.06～-0.08Mpa并保持稳定。
启动压浆泵，当压浆泵输出的浆体达到要求的稠度时，将泵上的输送管阀门打开，开始压浆。
后张法预应力箱梁现浇法施工.
一、后张法预应力混凝土连续箱梁施工（一）、施工工艺后张法预应力连续箱梁施工工艺框图见施工组织设计建议书（表5.4 预应力连续箱梁施工工艺流程图）。
（二）、立支架本立交枢纽六次跨越北绕城公路，施工不得中断交通，为此采用门式支架，净高4.5m，净宽8m。
在G、H匝道桥中及A、B、E、F跨皂河梁段采用军用制式器材：83式军用墩、64式军用梁；F 匝道桥、主线桥及北绕K25+319.98、北绕K25+739.612采用碗扣墙式支架，型钢横梁、纵梁。
其他非跨线支架采用碗扣式满堂支架形式。
1、军用墩、梁支架（1）、基础施工83式军用墩采用明挖扩大临时墩基础（150号片石混凝土）。
挖掘机挖土，翻斗车运土，人工配合清理，立模板，灌筑片石混凝土基础。
按军用墩要求每2m预埋1根钢柱的地脚螺栓4根，并视基础地基承载力情况，在基础中适当配置钢筋网片。
（2）、拼装支架用吊车配合人工拼装83式军用墩和64式拼装军用梁。
支架形式见图6-3-1。
军用墩的安装采用在地面将墩身中的一根立柱拼接到设计高度，然后用汽车吊一次性吊装。
64式军用梁采用单层式结构，其跨度具体根据桥梁各跨确定。
在地面按跨度拼装好，然后用汽车吊吊装，吊装时注意吊点的位置准确。
每孔支架架至下一跨的L/5处或设计规定的部位。
2、碗扣式支架（1）、地基加固种植土地段，用挖掘机及推土机挖除稻田地的淤泥50cm厚，人工配合推土机平整场地，用砂砾分层回填，每层厚度不超过25cm，用振动压路机进行分层碾压，碾压稳定后，观测无辙痕、无沉降，再用核子密度仪进行检则。
（2）、基础施工支撑柱承载力较大，而与地基接触面积小对地基要求较高，用片石混凝土基础或枕木扩大基础，按现场的地质情况及承载力的大小定；跨越绕城高速公路地段，直接利用原路面（施工时注意对路面的保护）。
在扩大基础上放支架底座并联成整体。
（3）、拼装支架碗扣墙式支架和碗扣式满堂支架按拼装图进行拼装，万能杆件的横向间距采用60～90cm，高度按每120cm布置横杆，并用斜拉杆将整个支架形式见图6-3-1。
现浇预应力砼箱梁施工方式
现浇预应力砼箱梁施工方法一、施工预备一、架立支架满布式支架架立前，清除原地面腐植土，换填40cm厚山皮土（或60cm 厚石灰土），用压路机碾压密实，支架下面铺5cm厚硬木板。
二、铺设底模满布式支架上端纵向放置[10槽钢，槽钢上面横向放置10×7cm方木，间距37cm；梁式支架钢管上铺I30工字钢，工字钢上面横向铺10×7cm方木，最后铺设200×100×竹编胶合板。
底模铺好后，在其上面用编织袋装砂预压，预压重量为砼重量的85％，估量预压时刻3天，预压期间用水准仪观测沉降值，沉降值小于1mm／天时卸载。
预拱度暂按15mm计，待第1跨预压取得体会数据后进行调整。
预拱度设置：满布式支架基底在荷载作用下的非弹性沉陷5mm，支架的弹性变形2mm，支架杆件接缝处的非弹性总共5mm，方木横纹变形3mm，暂按15mm设置；梁式支架卸荷设备采纳砂筒，下沉量10mm，预拱度按25mm设置；待第1跨预压取得数据后进行调整。
3、外模外模采纳按设计尺寸预制好的成型钢模板，每块长2m一段，两块模板用螺栓连接。
4、芯模组合钢模连接在角钢骨架上作为芯模；每段芯模顶板中心部位设预留天窗，以便灌注底板砼。
五、施工顺序1）铺底模；2）绑扎底板、腹板钢筋，安放波纹管；3）安放芯模；4）绑扎顶板、翼板钢筋；5）安装外模；6）浇注砼。
六、模板拼装：安装时调好外模高低，在底模下面穿入16螺丝杆，备上槽钢把底边校紧，芯模组装后用吊车放入槽内，并在底板设置与其同厚度马凳支撑内模。
外模板上部也利用钢筋做拉杆备好槽钢校紧，最终检查模板各部位尺寸。
二、钢筋制作与绑扎一、钢筋平直，无局部弯折，钢筋的弯制和两头的弯钩应符合设计要求。
二、钢筋接头采纳双面搭接焊，搭接长度为5倍钢筋直径，同一截面其接头面积不大于50％。
3、钢筋在钢筋场地下料，制作焊接成骨架，运至施工现场进行绑扎，吊入底模后，进行绑扎，绑扎完成后进行自检，报请监理验收合格后拼装侧模，并依照图纸配合测量人员进行校核。
预应力现浇箱梁施工方案

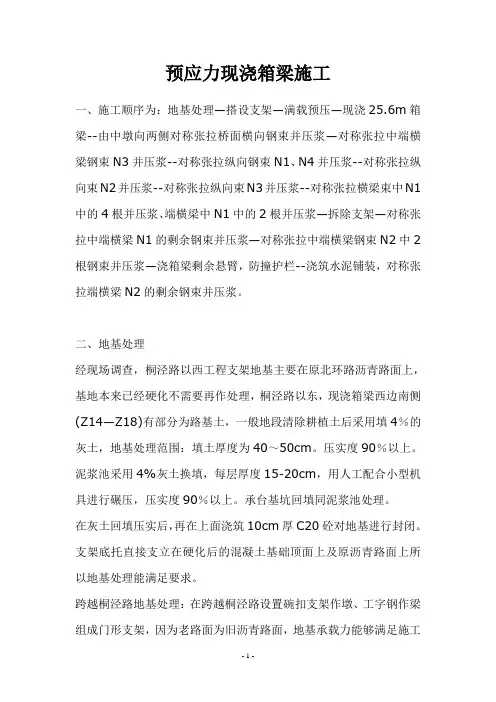

预应力现浇箱梁施工一、施工顺序为：地基处理—搭设支架—满载预压—现浇25.6m箱梁--由中墩向两侧对称张拉桥面横向钢束并压浆—对称张拉中端横梁钢束N3并压浆--对称张拉纵向钢束N1、N4并压浆--对称张拉纵向束N2并压浆--对称张拉纵向束N3并压浆--对称张拉横梁束中N1中的4根并压浆、端横梁中N1中的2根并压浆—拆除支架—对称张拉中端横梁N1的剩余钢束并压浆—对称张拉中端横梁钢束N2中2根钢束并压浆—浇箱梁剩余悬臂，防撞护栏--浇筑水泥铺装，对称张拉端横梁N2的剩余钢束并压浆。
二、地基处理经现场调查，桐泾路以西工程支架地基主要在原北环路沥青路面上，基地本来已经硬化不需要再作处理，桐泾路以东，现浇箱梁西边南侧(Z14—Z18)有部分为路基土，一般地段清除耕植土后采用填4％的灰土，地基处理范围：填土厚度为40～50cm。
压实度90％以上。
泥浆池采用4%灰土换填，每层厚度15-20cm，用人工配合小型机具进行碾压，压实度90％以上。
承台基坑回填同泥浆池处理。
在灰土回填压实后，再在上面浇筑10cm厚C20砼对地基进行封闭。
支架底托直接支立在硬化后的混凝土基础顶面上及原沥青路面上所以地基处理能满足要求。
跨越桐泾路地基处理：在跨越桐泾路设置碗扣支架作墩、工字钢作梁组成门形支架，因为老路面为旧沥青路面，地基承载力能够满足施工要求。
经现场实测，硬化后地基密实度和承载力均满足要求。
三、桥梁支架施工1、支架布设全桥预应力现浇箱梁施工采用满堂支架分段浇筑，均采用碗扣式支架搭设满堂支架,按设计施工节段划分位置逐联进行箱梁混凝土浇筑。
a、支架结构型式一般地段：支架的结构型式从下到上为：老路面→碗扣支架→10cm×15cm方木(纵向)→10cm×10cm方木(横向)→箱梁竹胶板（1.2cm厚）b、支架施工WDJ碗扣支架立杆采用LG300、LG240、LG180、LG120、LG90五种型号；横杆采用HG120、HG90、HG75、HG60、HG30五种型号。
最全施工工艺流程图
一、钻孔灌注桩施工工艺流程图
二、系梁（承台）施工工艺流程图
三、墩柱施工工艺流程图
四、墩身、桥台施工工艺流程图
五、盖梁（台帽）施工工艺流程图
六、先张法空心板梁预应力施工工艺流程图
七、后张法空心板梁预应力施工工艺流程图
八、空心板梁吊装施工工艺流程图
九、箱梁安装施工工艺流程图
十、架桥机架梁施工工艺流程图
十一、现浇连续箱梁施工工艺流程图
十二、系梁（承台）施工工艺流程图
十三、桥面砼铺装层施工工艺流程图
十六、二灰土底基层施工工艺流程图
十七、二灰土拌和工艺流程图
十八、水稳碎石基层施工工艺流程图
十九、路面面层施工工艺流程图
二十、水泥砼面板施工工艺流程图
二十一、泥灰结碎石路面施工工艺流程图
二十二、盖板涵施工工艺流程图
二十三、钢筋砼圆板涵施工工艺流程图
二十四、箱涵和箱通施工工艺流程图
二十五、护坡砌筑施工工艺流程图。
现浇箱梁混凝土施工方案
附件2:现浇简支箱梁砼施工方案一、工程概况根据设计要求，箱梁混凝土采用强度等级为C50的高性能耐久混凝土，长32。
74m 、梁宽12 m 的梁的混凝土设计方量为323。
2m 3。
混凝土采用拌和站集中生产，电脑自动计量，混凝土搅拌车运输，混凝土输送泵车直接泵送入模,采用插入式振捣器振捣,混凝土浇筑完采取洒水覆盖养护.二、混凝土施工工作内容与工期安排 1、工作内容混凝土的施工主要包括:施工前的准备、原材料储存与管理、配合比的选定、搅拌、运输、浇筑、振捣、养护和拆模等。
2、时间安排根据梁体混凝土施工特点，其属于定点、定量施工，因此工期安排必须结合现场施工条件合理安排，作到每道工序衔接合理、连续不间断地进行。
同时保证在浇筑混凝土过程中每道工序施工必须严格按设计和施工工艺进行,合理安排人力、物力和设备.同时浇筑混凝土前咨询和了解当地的天气预报,尽量避开下雨天和台风期间施工。
三、工序流程图混凝土施工工序流程：施工前的准备 原材料的进场（取样试验,检验合格） 配合比选定 搅拌 运输 浇筑 振捣 养护 拆模 质量检验.（见图1）图1 混凝土施工工艺流程图取样试验四、混凝土施工要求 1、施工前的准备(1）、施工前确定并培训专门从事混凝土关键工序的操作人员和试验检验人员。
(2）、针对设计要求、施工工艺和施工环境等因素的特点，制定严密的施工全过程的质量控制与保证措施。
(3）、制定严密的施工技术方案，特别是制定明确的混凝土养护措施方案。
（4)、建立完善的质量保证体系和健全的施工质量检验制度,加强对施工过程每道工序的检验，发现与规定不符的问题及时纠正,并按规定作好记录。
（5）、明确施工质量检验方法。
质量检验方法和手段必须符合客运专线高性能混凝土技术条件的规定以及国家和铁道部的相关标准要求，检验结果真实可靠。
（6）、针对不同混凝土结构的特点和施工季节、环境条件特点进行取样，各种试验检测，制作强度混凝土试浇筑，验证并完善混凝土的施工工艺,发现问题及时调整。
(完整版)预应力砼简支小箱梁
Ⅰ、预应力砼简支小箱梁一、下部结构（一）钻孔灌输桩（冲击钻机施工）桩基采纳冲击钻孔机钻孔。
该桥墩地势陡峻，修筑便道可抵达各桩位。
1、埋设钢护筒在冲孔施工的各墩位埋设孔口式护筒，采纳挖埋式埋设，埋设护筒的目的是为了钻孔导向和定位。
钢护筒制定最高高度 4.5m，露出地面 0.5m，壁厚 12mm，每隔 1.5 米焊一道 12mm 厚钢板增强箍。
桩基施工完成钢护筒随钻机周转使用。
2、安装钻机钢护筒埋设达成后进行墩位处场所平坦、碾压夯实，而后安装钻机。
安装过程顶用全站仪丈量定位，要求钻头中心瞄准钢护筒中心，钢护筒中心要求与桩基设计中心一致。
3、钻孔主要工序及注意事项（1）冲击钻头造孔时，钻头须不停沿一个方向旋转，方能均匀钻圆孔。
钻头的旋转，主要靠悬挂钻头的钢丝绳各股钢丝束的扭转所产生的扭转力。
当钻头冲击孔底的一顷刻，钢丝绳因不蒙受荷载，即恢还本来的松绞状态，一提空钻头，钢丝绳各束钢丝被拉紧拉直，即产生扭矩，带动钻头旋转。
故在钢丝绳与冲击钻头间一定连结坚固并设转向装置。
（2）冲击钻孔，为防备冲击振动使邻孔壁坍塌或影响邻孔刚灌输的砼的凝固，应待邻孔砼灌输完成，一般经24h 后，方可开钻，或进行隔孔施钻。
（3）开孔阶段钻孔时，开孔前应在孔内多放一些黏土，并加适当粒径不大1.6 左右。
钻进到于 15cm的片石，顶部抛平，用低冲程冲砸，泥浆比重控制在0.5~1.5m时，再回填黏土（如地表为砂土，第二次宜回填1： 1 的黏土和碎石；如为软土或粉砂，即回填黏土和粒径不大于15cm的片石。
）持续以低冲程冲砸。
这样频频二、三次，必需时多重复几次。
（4）冲孔过程如发现有失水现象，护筒内水位迟缓降落，应补水投黏土。
如泥浆太稠，进尺迟缓时，应抽碴换浆。
开孔时为了使钻碴泥浆尽量挤入孔壁，一般不抽碴。
待冲砸至护筒下3~4m时（钻头顶在护筒下超出1m时），方可加高冲程正常冲入， 4~5m后，方勤抽碴。
钻进中应随时检查，保证孔位正确。
现浇箱梁施工工艺、方法及施工控制重点
1、现浇箱梁施工工艺现浇箱梁采用满堂支架法现浇。
主要施工步骤：地基处理→支架搭设→箱梁底模安装→支架预压→安装侧模→绑底板钢筋、腹板钢筋及预应力管道安装→浇筑底腹板混凝土→混凝土养生→上内模、内支架、及顶模→绑顶板钢筋→浇筑顶板混凝土→养生、穿钢束→张拉钢束→压浆、封锚→拆底模→拆支架→桥面系。
现浇箱梁施工工艺见下图：2、地基处理：详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。
3、支架立杆位置放样：详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。
4、满堂支架搭设：详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。
5、支架预压：为消除支架及模板的非弹性变形和基础的沉降，同时为验证支架的安全和预拱度值的准确性，底模板安装完毕后需进行支架预压。
预压材料采用袋装粘土或河砂或碎石，预压荷载为箱梁自重及各种施工荷载之和，加载前每5m设置一个沉降观测断面，每断面设左、右两个观测点。
具体预压荷载见下表：支架预压观测：完成观测点布设后，预压前对观测点全面进行一次观测，完成加载后的前两天，每天对支架沉降量观测不少于两次，以后每天观测一次。
预压稳定判断：预压周期为7d~14d，每天对观测点的观测结果进行计算，当连续两天的观测累计降沉小于1mm时，可判断为支架预压已达到稳定状态。
其他详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。
6、支撑系统强度与刚度计算:详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。
7、支座安装:支座安装前将墩、台支座位置处的混凝土表面清理干净，用干硬性水泥砂浆抹平，使顶面四角高差不得大于2mm以保证全部面积上压力均匀。
对支座进行全面检查，检查支座零部件是否有丢失和损坏，并对支座进行全面清洗，在安装前保持清洁。
支座安装时，将支座中心线位置标在垫石上，支座准确的安放在垫石上，要求支座中心线与垫石中心线相重合，预留孔内采用环氧砂浆灌缝。
支座组装时，预埋钢垫板必须埋置密实，与支座间平整密贴。
支座上、下各部件纵、横向必须对中，当安装温度与设计温度不同时，活动支座上下各部件错开的距离必须与计算值相等；安装纵向活动支座时，其上、下座板的导向挡块必须保持平行，交叉角不得大于5′。
移动模架法现浇砼连续箱梁施工技术
移动模架法现浇砼连续箱梁施工技术xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx摘要介绍以六四式军用梁和八三军用墩等军用器材拼成的移动模架施工现浇混凝土连续箱梁的施工技术在xx 快速轨道交通工程中的应用以及在施工中应该注意的事项。
关键词移动模架法连续箱梁施工技术1 工程概况xx 市区至滨海新区快速轨道交通工程是xx 城市交通的重要组成部分，也是目前全国最长的轻轨工程。
该轻轨工程全长45.409 公里，其中高架桥部分长40.0 公里，占全长的88.1%。
上部结构以现浇砼连续箱梁为主，且梁型以3-25 米梁为多。
满堂支架法浇筑砼梁在全线得到了广泛的应用。
但xx开发区北海路至第五大街桥址地表全部是淤泥，承载力极低，利用常规的满堂支架法浇注混凝土梁根本无法施工。
考虑到该工程工期紧、任务重的实际情况，选择安全合理的施工方法至关重要。
2 施工方案选择xx 开发区北海路至第五大街地层岩性为淤泥质粘土，处于软塑~流塑状态，厚度为11.4~17.9 米，承载力极低。
且沿线跨越开发区第五大街及泰达大街等重要交通要道，车流密度很大，施工时不能中断交通。
为确保工期，结合现浇梁体重量、梁跨以及资源配置等现场实际情况，采用移动模架法施工现浇砼连续箱梁。
移动模架适用于地址较差、有水或跨越路口但不能中断交通的条件下进行现浇梁施工，其主要技术性能参数如下：①跨度Lp≤35 米②梁体重量G≤500 吨/孔③线路坡度i≤15％，曲线半径R≥400m④进度15 天／联3 移动模架法施工技术3.1 移动模架法施工的特点移动模架是以移动式桁架为主要支承结构的整体模板支架，可一次完成一联梁体混凝土的浇筑，适用于跨度小于50m 的多跨简支梁和连续梁的施工。
这种模架的结构比较简单，用料少，质量轻，便于模板高度的调整和控制，而且该模架对梁体尺寸不加限制，施工时模架的移动既方便又安全。
3.2 移动模架施工方案用移动模架法施工现浇混凝土连续箱形梁时，施工前在桥墩两侧布置可纵向移动的拆装式钢桁梁作为主桁梁，桁梁下部则用“八三”军用墩作支架，以“六四”军用梁作为支撑体系。
混凝土简支梁预制与架设—先张法预应力混凝土梁预制(高速铁路桥梁施工)
先张法预应力混凝土梁预制
⑷ 先张法中的预应力筋不允许出现断裂或滑脱。在浇筑砼前 发生断裂或滑脱的预应力筋必须予以更换。
⑸ 锚固时，张拉端预应力筋的回缩量应符合设计要求，设 计无要求时不得大于施工规范规定。
先张法预应力混凝土梁预制
1 台座
台座由台面、横梁和承力结构组成。按构造形式不同，可分
为墩式台座、槽形台座和桩式台座等。台座可成批生产预应力构
件。 台座承受全部预应力筋
的拉力，故台座应具有足 够的强度、刚度和稳定性 ，以免因台座变形、倾覆 和滑移而引起预应力的损 失。
台座
台面
墩式长线台座
先张法预应力混凝土梁预制
业内俗称 “单控”
先张法预应力混凝土梁预制
钢绞线张拉时，一般采用张拉力控制、伸长值校核。
张拉时预应力筋的实际 伸长值与理论伸长值的允许 偏差为±6%。
活动横梁 工具锚
张拉力控制的校核方法 量千斤顶行程 与钢丝相同.
固定横梁
台座式 千斤顶
业内俗称为“双控”！
张拉过程中随时测量伸长值 (量测千斤顶活塞行程 反算预应力筋伸长值)
调整初应力
张拉预应力筋
支侧模、安设预埋件
浇筑砼
养护、拆模
放松预应力筋
先张法预应力筋张拉
构件起吊、堆放
预应力筋制作 张拉机具准备
制作砼试块 压试块
先张法预应力混凝土梁预制
（2）预应力筋的张拉 1）单根钢丝张拉：台座法多进行单
根张拉，由于张拉力较小，一般可采用 10～20kN电动螺杆张拉机或电动卷扬机 单根张拉，弹簧测力计测力，优质锥销 式夹具锚固。
预应力钢筋混凝土盖梁、箱梁施工方案
预应力钢筋混凝土盖梁、箱梁施工方案1.6.1 适用范围适用于公路及城市桥梁工程中现浇预应力钢筋混凝土盖梁的施工，现浇钢筋混凝土盖梁的施工可参照执行。
1.6.2 施工准备1.6.2.1 技术准备1. 认真审核设计图纸，编制分项工程施工方案，进行模板及支架设计计算并报业主及监理审批。
2. 进行钢筋的取样试验、钢筋翻样及配料单编制工作。
3. 对模板、支架进行进场验收。
4. 对混凝土各种原材料进行取样试验及混凝土配合比设计。
5. 对操作人员进行培训，向班组进行交底。
6. 进行预应力张拉设备的检定校验及预应力材料的取样试验。
7. 组织施工测量放线。
1.6.2.2 材料要求1. 钢筋：钢筋出厂时，应具有出厂质量证明书和检验报告单。
品种、级别、规格和性能应符合设计要求；进场时，应抽取试件做力学性能复试，其质量必须符合国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)、《钢筋混凝土用热轧光圆钢筋》(GB 13013)等的规定。
当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检验。
2. 电焊条：电焊条应有产品合格证，品种、规格、性能等应符合国家现行标准《碳素钢焊条》(GB/T 5117)的规定。
选用的焊条型号应与母材强度相适应。
3. 水泥：宜选用硅酸盐水泥和普通硅酸盐水泥。
水泥进场应有产品合格证或出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。
当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
4. 砂：应采用级配良好、质地坚硬、颗粒洁净、粒径小于5mm的河砂，也可用山砂或用硬质岩石加工的机制砂。
砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的规定，进场后按现行《公路工程集料试验规程》(JTJ 058)进行复试合格。
箱梁施工工艺流程PPT课件
行跨其箱 架梁吊梁 设的起预 。架，制
设横完 。移成 然到后 后正， 再对先 用的由 架某梁 桥跨场 机上的 架，龙 设完门 法成吊 进此将
。 预 制 梁 场 设 在 桥 梁 侧 面
吊面跨做 进上墩预 行，龙制 架待门场 设下吊跨 。部存的
结放预 构在制 完四箱 成周粱 后已预 ，架制 用设完 跨完成 墩成后 龙的， 门桥由
.
13
6
6.2
模筑好然角并钢置侧分所幅支吊 设距行使在钢标桥度以洋。
。时混凝土的测压力使模板变形或跑的模板应具有一定的刚度，以防浇后进行每跨两头模板的封堵，支设支架三角架的间距可定为米一个。加 以 斜 支 撑 固 定 ， 形 成 一 个 固 定 三管 固 定 钢 管 垂 直 梁 和 水 平 梁 放 置预 留 孔 预 留 孔 内 插 入 钢 筋 外 部 与的 悬 空 部 分 可 以 在 预 制 梁 的 同 时 设同 样 的 施 工 方 法 。 处 于 主 幅 路 外 边以 中 线 的 悬 空 部 位 也 可 与 梁 中 间 部路 的 两 座 桥 只 有 一 个 沉 降 缝 相 隔 ，撑 桥 面 板 以 下 的 模 板 。 路 中 心 线 主装 好 的 梁 于 梁 之 间 架 立 脚 手 架 用 于模 板 支 护 ： 模 板 支 护 采 用 在 已保 护 层 ， 并 不 得 随 意 踩 踏 钢 筋 网 片 。， 钢 筋 网 片 绑 扎 成 型 后 ， 按 要 求 垫绑 扎 ， 绑 扎 过 程 中 应 调 整 好 钢 筋 间用时运至施工现场，按设计要求进钢筋加工场按图纸要求加工成型；筋绑扎：桥面铺装所用的钢筋，高。。桥面混凝土施工方法面铺装层施工时要控制好铺装层的和防撞墙或人行道以及栏坐的位置。桥中轴线为基准，放出行车道的宽施工放养前应先将基层清理干净，桥面施工工艺框图。桥面施工放
现浇箱梁施工培训课件
张拉、压浆、封锚
• 梁体混凝土强度达到设计规定的张拉强度和弹性 模量（以梁体同条件养生的试件为准）。设计未 规定时按施工规范的要求不低于设计强度的75%。
• 预应力筋张拉采用双控，即以张拉力控制为主， 以伸长值作为校核。实测伸长值与理论伸长值的 误差不得超过规范要求的±6%或设计要求。
• 张拉程序按技术规范的要求进行，一般为0 初 应力 σcon（控制应力） 持荷2min锚固。
• 压浆完成后，应将锚具周围冲洗干净并凿毛，设置钢筋网，浇筑封锚混 凝土。
油表读数、实际伸长 量的计算
1 由检定结果显示的回归方 程分别计算出初始应力 （一般为10% σcon）、20% σcon、100% σcon所对应的油 表读数。（如果千斤顶行 程小于钢绞线伸长量，则 还需计算出50% σcon所对应 的油表读数）。
注：对于曲线筋应将曲线段和 直线段从切点分开，分别计算 其伸长量，最后总伸长量由各 段累加得出。
预应力张拉
压浆及封锚
1 压浆时，每一工作班应 制取不小于3组尺寸为 40mm×40mm×160mm 的试件，标准养护48d， 进行抗压试验和抗折强 度试验，作为质量评定 的依据。
2 压浆完成后，应及时对 锚固端按设计要求进行 封闭保护或防腐处理， 需要封锚的锚具，应在 压浆完成后对梁端混凝 土凿毛并将其周围冲洗 干净，设置钢筋网浇筑 封锚混凝土。
全站仪或经纬仪：3处 水准仪：检查3---5处
尺量：没跨检查1—3个 断面
支架搭设
• 支架的总体构造和细部构造均应设置成几何不变体。
• 根据支架所承受的实际荷载选择立杆的间距和步距，并通 过计算确保支架的强度、刚度、稳定性满足要求。
• 立杆底部设置可调底座或固定底座，底层纵横向水平杆作 为扫地杆时，距离地面的高度应小于或等于350mm。立杆 上端包括可调螺杆伸出顶层水平杆的长度不应大于0.7m。
