自来水厂流程图
自来水厂工艺流程概述 自来水厂工艺流程图
自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。
基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。
1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。
从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。
城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。
市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。
（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。
常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。
汕头市使用的是碱式氯化铝。
根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。
混合过程要求在加药后迅速完成。
混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。
经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。
（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。
水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。
水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。
（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。
自来水厂工艺流程概述 自来水厂工艺流程图
起首从泵房将水打到水池,经初滤,再加水沉淀剂聚合.过滤得到清水,加氯气消毒（小水厂加二氧化氯）,将水储入清水池备用,再经高压泵压出供水.
自来水厂工艺流程图
（1）混凝反响处理
原水经取水泵房晋升后,起首经由混凝工艺处理,即：
原水 + 水处理剂 → 混杂 → 反响 → 矾花水
自药剂与水平均混杂起直到大颗粒絮凝体形成为止,全部称混凝进程.经常应用的水处理剂有聚合氯化铝.硫酸铝.三氯化铁等.汕头市应用的是碱式氯化铝.依据铝元素的化学性质可知,投入药剂后水中消失电离出来的铝离子,它与水分子消失以下的可逆反响：
在混凝进程中所参加的水处理剂,一般情形下都与原水的悬浮颗粒及胶体一路沉淀开来,从而不影响水出厂时的质量.那么,就只剩下氯气了.氯气消毒法是临盆自来水的最后一个环节.往水里加氯气经反响后即可把水输送到市平易近家庭应用.如斯,氯气是否会伤害到我们的健康呢？
以下我们来重点研讨氯气.
氯气（Cl2）是一种黄绿色有刺激性气息的气体,能溶于水,常温下1体积水能消融2体积氯气.在雷同前提下,氯气比同体积的空气重,尺度状态下,它的密度3.214g/L.氯气轻易液化,当压强为101.3kPa,冷却到-34.6℃,气态的氯就变成黄色油状的液态氯.液态氯持续冷却到-101℃,就变成了固态氯.氯气是一种有毒物资,对人体有强烈的刺激性,吸入少量氯气会刺激鼻腔和喉头粘膜,并引起胸痛和咳嗽;吸入较多氯气会梗塞致逝世.
自来水厂工艺流程概述 自来水悸”,主如果因为畏惧自来水临盆进程中未能除尽水中的杂质及微生物,又畏惧清水进程中混入了一些有毒气体.基于此,我构成员先到自来水厂不雅赏采访,懂得自来水的临盆进程.
1.自来水是若何临盆的？
自来水生产流程图流程图3.doc
附件12 自来水生产流程图投矾源水取水泵站沉砂反应池沉淀池排泥排泥排泥用户加压站清水池附件13 纯净水工艺流程自来水制水线灌装线质检用户送水点入库附件14 纯净水制水工艺流程图ST 投加装置 阻垢剂投加装置自来水多介质过滤器 *臭氧发生器 清洗装置 SDI 测定仪* * 纯水罐 注：*为关键工序控制点。
附件15 纯净水灌装工艺流程图清洗 消毒 纯净水桶(预洗)纯水罐消毒液冲洗 纯净水喷淋冲洗 *入库 包装 贴标签 压盖瓶盖 清洗 臭氧消毒 冲洗美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。
人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。
自来水处理工艺流程
一自来水处理工艺流程本厂净水工艺流程图：絮凝剂、前加氯消毒水库水→一级泵房→混合→反应池→沉淀池→滤池→清水池→吸水井→二级泵房→市政管网→用户从上述工艺流程图可以看出，本厂采用的水处理工艺主要包括混合、反应、沉淀、过滤、消毒、加压供水这几个过程。
1 原水本厂的原水为良坡水库水，属于二类水体，水质相对较稳定。
采用DN400钢筋预应力混凝土管输水，取水点高度144m,水厂高度为125m。
原水浊度较低，大约3-4NTU（浊度），一级泵房设在良坡水库，泵房内设有潜水泵，潜水泵依据水厂处理能力及蓄水情况补给水。
一般原水我们均控制在390m3∕h。
因为这是经过综合计算考虑后得出的流量值，流量过大会造成反应池溢流浪费原水之源反之流量太小会导致蓄水太慢。
并每小时记录即时来水流量值和总流量值。
2 混合反应原水经一级泵房提升到圆池，再经管道流进穿孔旋流反应池。
在圆池前的管道内投加少量二氧化氯，主要是为了除铁除藻及使水中矾花形成效果更好。
在圆池上投加混凝剂PAC ｛聚合氯化铝（简称聚铝）也称碱式氯化铝｝，根据水质情况投加量大约为7mg/L---8mg/L，配药浓度为6%，通过重力自流投加，用阀门控制投加量大小，每半小时对氯化铝投加量进行校核。
混凝包括凝聚和絮凝，主要是通过在原水中投加混凝剂与水中悬浮物和胶体杂质发生化学反应生成粗大絮凝体，从而吸附并沉淀。
3 沉淀处理原水经过混合与絮凝过程后，水中胶体杂质已形成粗大絮体。
沉淀处理可以使絮体从水中分离出来，从而获得相对澄清的水。
本厂采用斜管沉淀池对水进行沉淀处理，该池是把与水平面成一定角度的蜂窝式斜管置于沉淀池中，水自下而上流，颗粒沉于斜管底部，由于重力作用而自动滑下，实现泥水分离的构筑物。
经过沉淀处理，水中悬浮物去除率大约在80%--90%。
沉淀池设有排泥系统，我们根据实际情况每12小时要进行一次手动半排泥，保证良好的沉淀效果。
4 过滤处理过滤是指沉淀池出来的水通过设有粒状滤料的滤池以进一步截留、吸附水中细小杂质获得澄清水的过程，其机理主要是迁移和粘附。
自来水生产流程图流程图3.doc
附件12 自来水生产流程图投矾源水取水泵站沉砂反应池沉淀池排泥排泥排泥用户加压站清水池附件13 纯净水工艺流程自来水制水线灌装线质检用户送水点入库附件14 纯净水制水工艺流程图ST 投加装置 阻垢剂投加装置自来水多介质过滤器 *臭氧发生器 清洗装置 SDI 测定仪* * 纯水罐 注：*为关键工序控制点。
附件15 纯净水灌装工艺流程图清洗 消毒 纯净水桶(预洗)纯水罐消毒液冲洗 纯净水喷淋冲洗 *入库 包装 贴标签 压盖瓶盖 清洗 臭氧消毒 冲洗情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。
其实你若真爱一个人，内心酸涩，反而会说不出话来12.生命中有一些人与我们擦肩了，却来不及遇见；遇见了，却来不及相识；相识了，却来不及熟悉，却还要是再见13.对自己好点，因为一辈子不长；对身边的人好点，因为下辈子不一定能遇见14.世上总有一颗心在期待、呼唤着另一颗心15.离开之后，我想你不要忘记一件事：不要忘记想念我。
想念我的时候，不要忘记我也在想念你16.有一种缘分叫钟情，有一种感觉叫曾经拥有，有一种结局叫命中注定，有一种心痛叫绵绵无期17.冷战也好，委屈也罢，不管什么时候，只要你一句软话，一个微笑或者一个拥抱，我都能笑着原谅18.不要等到秋天，才说春风曾经吹过;不要等到分别，才说彼此曾经爱过19.从没想过，自己可以爱的这么卑微，卑微的只因为你的一句话就欣喜不已20.当我为你掉眼泪时，你有没有心疼过情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。

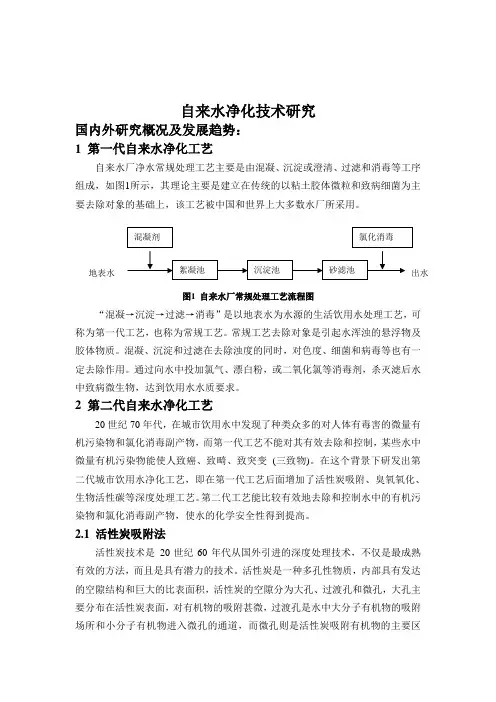

自来水净化技术
自来水净化技术研究国内外研究概况及发展趋势：1 第一代自来水净化工艺自来水厂净水常规处理工艺主要是由混凝、沉淀或澄清、过滤和消毒等工序组成，如图1所示，其理论主要是建立在传统的以粘土胶体微粒和致病细菌为主要去除对象的基础上，该工艺被中国和世界上大多数水厂所采用。
图1 自来水厂常规处理工艺流程图“混凝→沉淀→过滤→消毒”是以地表水为水源的生活饮用水处理工艺，可称为第一代工艺，也称为常规工艺。
常规工艺去除对象是引起水浑浊的悬浮物及胶体物质。
混凝、沉淀和过滤在去除浊度的同时，对色度、细菌和病毒等也有一定去除作用。
通过向水中投加氯气、漂白粉，或二氧化氯等消毒剂，杀灭滤后水中致病微生物，达到饮用水水质要求。
2 第二代自来水净化工艺20世纪70年代，在城市饮用水中发现了种类众多的对人体有毒害的微量有机污染物和氯化消毒副产物，而第一代工艺不能对其有效去除和控制，某些水中微量有机污染物能使人致癌、致畸、致突变(三致物)。
在这个背景下研发出第二代城市饮用水净化工艺，即在第一代工艺后面增加了活性炭吸附、臭氧氧化、生物活性碳等深度处理工艺。
第二代工艺能比较有效地去除和控制水中的有机污染物和氯化消毒副产物，使水的化学安全性得到提高。
2.1 活性炭吸附法活性炭技术是20世纪60年代从国外引进的深度处理技术，不仅是最成熟有效的方法，而且是具有潜力的技术。
活性炭是一种多孔性物质，内部具有发达的空隙结构和巨大的比表面积，活性炭的空隙分为大孔、过渡孔和微孔，大孔主要分布在活性炭表面，对有机物的吸附甚微，过渡孔是水中大分子有机物的吸附场所和小分子有机物进入微孔的通道，而微孔则是活性炭吸附有机物的主要区域，微孔构成的比面积占总面积的95%，活性炭对有机物的去除受有机物特性的影响，主要是有机物的极性和分子大小的影响，同样大小的有机物，溶解度愈大，亲水性愈强，活性炭对其吸附性愈差。
实验结果表明[4]，活性炭对分子量在500～3000的有机物有明显的去处效果，去除率一般为70%～87%.2.2 生物预处理技术生物预处理]对水中氨氮的去除最为有效，同时，还可去除一些有机物和铁、锰。
自来水厂业务、管理流程图
根据设备维护检修计 →划处进理行电定器期设检备修突，发并故 →
障
设备检查校验记录 应急备品备件检查
提出采购计划
应急物资台账
→ 日常检测项目 其他项目
→ 联络公司水质 检测中心
→请示分管领导
→
与其他部门 协同工作
→ 无偏差 →
→
目标任务 内部考核
→
→ 有偏差
→
总结跟进
定
下一年 生产计划
→
追究当事人 责任
自来水厂业务、管理流程图
制水一车间
→
计划细分
→根制据定目生标产责计任划 →
→
厂长 →
办公室制定内 部考核细则
→
安全生产管理
→
制水二车间 机电设备 维修车间
化验室
→ 应急处理 → 启动应急预案
实时监测水厂内吸水井和清水池水位、取水供水流 → 量、出厂水水质和压力；监测水厂内配电设备、净
水设备和加压泵组的运行状态，填写运行记录
自来水厂工艺流程概述-自来水厂工艺流程图
自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。
基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。
1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。
从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。
城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。
市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。
（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。
常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。
汕头市使用的是碱式氯化铝。
根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。
混合过程要求在加药后迅速完成。
混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。
经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。
（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。
水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。
水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。
（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。
下图是自来水厂净水过程示意图.（...
下图是自来水厂净水过程示意图。
(1)自来水厂采用哪些净水方法？
(2)加入絮凝剂（明矾）的作用是什么？
(3)活性炭吸附池的作用是什么？
(4)为什么最后还要投药消毒？
思路解析：自然界中的淡水，经过加入絮凝剂吸附沉淀、过滤、活性炭吸附、投药消毒等措施，最后送入用户。
活性炭吸附水中杂质，絮凝剂使得水中悬浮物沉淀、药品主要杀灭水中的细菌、病毒等。
答案：(1)絮凝剂使得水中悬浮物沉淀、活性炭吸附杂质、药物杀灭细菌、病毒等。
(2)吸附水中的悬浮物质。
(3)活性炭吸附池的作用是吸附水中没有沉淀的杂质。
(4)药物主要是杀灭细菌和病毒。
自来水厂业务、管理流程图
制水一车间
→
计划细分
→根制据定目生标产责计任划 →
→
厂长 →
办公室制定内 部考核细则
→
安全生产管理
→
制水二车间 机电设备 维修车间
化验室
→ 应急处理 → 启动应急预案
实时监测水厂内吸水井和清水池水位、取水供水流 → 量、出厂水水质和压力；监测水厂内配电设备、净
水设备和加压泵组的运行状态，填写运行记录
下一年 生产计划
→
追究当事人 责任
根据设备维护检修计 →划处进理行电定器期设检备修突，发并故 →
障
设备检查校验记录 应急备品备件检查
提出采购计划
应急物资台账
→ 日常检测项目 其他项目
→ 联络公司水质 检测中心
→请示分管领导
Байду номын сангаас
→
与其他部门 协同工作
→ 无偏差 →
→
目标任务 内部考核
→
→ 有偏差
→
总结跟进
客观 主观
年终总结并根据 → 目标责任制制定
