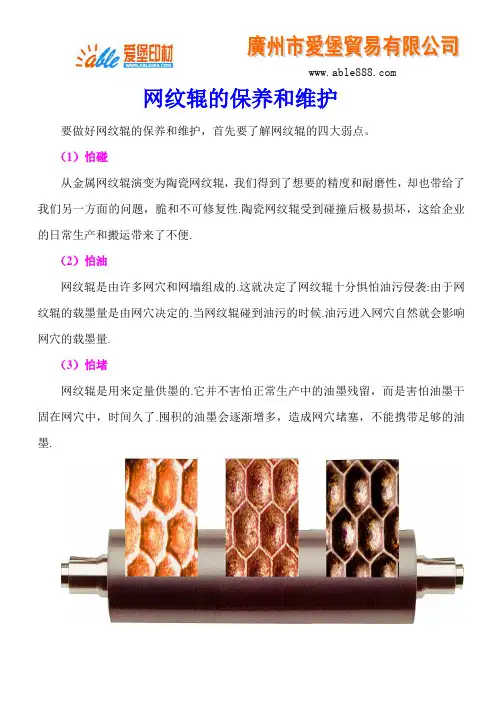

网纹辊的保养和维护

网纹辊的保养和维护

网纹辊的保养和维护要做好网纹辊的保养和维护,首先要了解网纹辊的四大弱点。

(1)怕碰从金属网纹辊演变为陶瓷网纹辊,我们得到了想要的精度和耐磨性,却也带给了我们另一方面的问题,脆和不可修复性.陶瓷网纹辊受到碰撞后极易损坏,这给企业的日常生产和搬运带来了不便.(2)怕油网纹辊是由许多网穴和网墙组成的.这就决定了网纹辊十分惧怕油污侵袭:由于网纹辊的载墨量是由网穴决定的.当网纹辊碰到油污的时候.油污进入网穴自然就会影响网穴的载墨量.(3)怕堵网纹辊是用来定量供墨的.它并不害怕正常生产中的油墨残留,而是害怕油墨干固在网穴中,时间久了.囤积的油墨会逐渐增多,造成网穴堵塞,不能携带足够的油墨.(4)怕尘不管车间环境控制得多么严格.纸毛和灰尘都会或多或少地掉至网纹辊表面,影响载墨量。

针对网纹辊的上述弱点.我们广州爱堡总结了以下几点网纹辊的维护和保养方法.(1)存放和搬运网纹辊应该存放在干燥,通风的室内,使用专门的箱子或合适的架子,并用皮套保护起来.更换网纹辊时要防止其与硬物碰撞,搬运时要使用专门的搬运车,防止因网纹辊太重而掉落,(2)日常清洗在生产过程中,日常停机之后应及时清洗网纹辊,将专门的化学清洗剂涂抹在陶瓷表面,侵泡一段时间后,采用钢丝白径为0.07mm的专用钢丝刷清洗网穴.防止油墨干涸在网纹辊的网穴中。

要注惫网纹辊不可以长时间浸泡在水或溶剂里,清洁后的网纹辊要用压缩空气将网穴内的残留液体清洁干净.这样可以改善网纹辊的使用效果并延长其使用寿命。

(3)周期清洗周期清洗就是定期将干固在网穴中的油墨进行深层彻底清洗,可以用超声波、碳酸氢钠喷粉或化学清洗剂清洁.清洗周期一般为每月一次,因为长期用超声波清洗对网纹辊会造成一定的损伤,所以清洗颇率不宜太高,否则影响网纹辊的使用寿命.(4)刮墨刀的使用根据不同的要求,应选择硬度及厚度合适、刀架质量较好的刮墨刀,并且在使用时调整好刮墨刀的压力和角度.过度磨损的刮墨刀要及时更换,防止过大的压力损伤网纹辊表面的网墙.广州爱堡旗下总代理的原装进口瑞典Swedcut刮墨刀,能够更好的运用在印刷机上。

柔性版印刷中网纹辊的选用

柔性版印刷中网纹辊的选用

柔性版印刷中网纹辊的选用网纹辊有三个主要参数,即:每英寸线数、网穴角度及网穴容积。

这三个参数在订购或加工新网纹辊时均会被用户和供货商双方所注意到。

但是,从用户的角度来说,按上述三项参数来验收新网纹辊时是可以了,可是用了一个时期后,网穴的状态肯定会有变化,包括网穴的表面磨损、擦伤或网穴内有干积的墨渣或杂物堵塞,网穴的容墨量即减少,油墨也从磨损的穴壁处溢出,而造成相应墨区油墨密度的不一致。

所以,从用户来说,除了验收时注意上述三个参数外,日后还得经常注意第四项可变因素,即网穴的状态变化。

一.如何恰当选用网纹辊常有人认为:减薄油墨膜层的厚度即可减少VOC(挥发物含量)的释放量,故主张采用较浅网穴的网纹辊。

不错,过后的墨层会带来较多的VOC 释出,可是,墨层的厚薄主要还是由网穴的容积所决定,而网穴的深浅形状只是一方面。

例如每英寸500线浅碟状网穴的网纹辊与每英寸1000线较深陡网穴的网纹辊所印出的墨层,由于其各自的网穴体积可能相差无几,其所得墨层密度也就可能无甚区别。

所以倾向于选用较浅网穴的网纹辊的观念并不合适,主要还是应考虑:在保证最佳的油墨传递及最佳的油墨干燥情况下,选用最大的LPI(每英寸线数),以获得最佳密度。

最佳地选用网纹辊应从每个印件的施工单开始。

这种施工单要根据每个印件的需要,提供所有信息,包括在获得客户同意的签样后,对印刷机所要求的有关参数等。

由于网纹辊是经常在印刷机中互相调换使用的,故指定网纹辊的每英寸线数(LPI)及网穴的容积(BCM)参数是很重要的。

例如:某个印件在一个印刷机组中印红版时用的是600LPI、1.8BCM 的网纹辊,在下一个印刷机组中印刷时,红版的网纹辊只有500LPI、3BCM 及700LPI、1.5BCM两种可供选用,这时就应选参数最接近的网纹辊,即700LPI、1.5BCM的网纹辊。

对于新的印件可能没有历史档案,最好建立一种特性测试记绿,包括用一套标准印版及一套特定的墨量,以不同的网纹辊测试其所得的油墨密度。

网纹辊的性质、选择、质量以及清理

网纹辊的性质、选择、质量以及清理

网纹辊的性质、选择、质量以及清理网纹辊是网纹辊上光装置中的关键部件。

它的功能是吸纳所需数量的上光油并将其施加到上光印版上。

辊子的雕刻部分和吸纳量必须与所使用的上光油和承印物相适应。

必须遵守特定的清理程序,从而确保获得网纹辊的最佳性能和可靠性。

网纹辊是柔性版印刷工艺的一个产物。

anilox这个词本身指明了它的起源(anil为苯胺),因为它最初用于施加苯胺类柔印油墨。

在过渡期间,网纹辊发展成了有高度技术含量的复杂的部件。

高宝长期以来在短墨路输墨方面积累的的专业知识意味着高宝是全世界唯一具备在公司内部制造网纹辊所需技术诀窍的印刷机制造商。

在高宝拉德博伊尔分部制造的网纹辊主要用于无墨键、无水的短墨路。

高宝联机上光装置使用的网纹辊是由两个专业制造商,Praxair Surface Technologies和Zecher提供的。

雕刻网纹的类型一根网纹辊的整个表面都是经过雕刻的。

经典的雕刻网纹由网穴组成。

以前的凹入部分为棱锥形,而且是像棋盘一样排列的。

后来采用了以蜂房图案排列的具有球形凹入部分的六角形的形状。

尽管当前人们选择诸如六角形这样的封闭结构来施加金属颜料上光油,但在其它应用中,已经逐渐转向开放式结构。

如今,数年的经验已经表明,影线,或像螺纹或线条网屏一样的影线状雕刻部分是效率最高的结构。

尽管影线具有防止泡沫形成的优点,但是上光图案比较复杂时还是可能产生问题,因为离心力会沿着沟槽把上光油驱动到辊的边缘上。

这种施加上光油时的偏移可能造成鬼影,当然这也可能是因润湿不当或刮刀腔体中上光油不足所造成。

从另一方面来说,由不规则的上光造成的鬼影可用使网纹辊和上光印版滚筒的直径为1:1.5的方法来消除。

要开发的雕刻部分图案的最新类型是交叉影线,它生成的图案就像是一个阴图片网屏,但不是由网穴或沟槽组成的,而是由可称为“ 沟槽状产物” 的成分组成的。

Zecher使用90°交叉的雕刻部分在影线沟槽的壁上生成突破口,留下的只有长而纤细的残迹。

网纹辊知识培训

网纹辊知识培训
实际工作中,必须根据供墨量合理选择线数。
网纹辊知识培训
3、网穴排列角度对传墨性能的影响
网穴的排列方式多种多样,但一般选择 600 和 300 排列的六 边形网穴和 450 排列的棱形网穴三种,分别见前图 6-3 所示。
网纹辊知识培训
1989 年美国首先推出 600 排列的正六边形网纹辊,今天已 经成为行业标准。主要是因为 600排列的正六边形网穴有以 下优点:
网纹辊知识培训
2020/12/13
网纹辊知识培训
镀铬网纹辊
陶瓷网纹辊
网纹辊纹辊的组成示意图 1-辊体 2-基层材料 3-表面镀层 4-网穴 5-网墙
网纹辊知识培训
1)辊体(又叫辊芯) 它的加工尺寸精度和几何精度,对传墨精度均有直接影响。
因此,一般都要经过精细加工,保证具有良好机械加工精度, 使尺寸精度、表面粗糙度、几何精度等均符合传墨辊的质量要 求。 2)基层材料
(2)耐腐蚀性—指的是对油墨溶剂等的抵抗能力。如果基层 材料过硬,则加工出的网穴可能不均匀,隔 墙会出现裂纹。
根据上述要求,有的网纹辊制造厂选用不锈钢合金作为 基层材料,喷涂在辊芯表面。为了保证良好的加工性能,最 常用的基层材料是电镀铜。
网纹辊知识培训
3)表面镀层
在加工完网穴的网纹辊表面镀一层铬或陶瓷,称为表面镀层, 它的主要作用是提高网纹辊的耐磨性和阻挡溶剂对基层铜层的 腐蚀。一般表面镀层的厚度为: 镀铬层为 0.0127~0.01778mm, 喷陶瓷层的厚度为0.0254~0.03048mm。
网纹辊知识培训
2)磨损对网穴容积的影响
锥角小的四 锥角大的四 棱台网穴 棱台网穴 四棱锥网穴
(1)四棱锥网穴:曲线1 当深度减少 △h/h0= 20 % 时,体积将减少 △v/v0= 49 . 25 % ; (2)四棱台网穴:曲线2

柔版印刷机网纹辊[经验]

柔版印刷机网纹辊[经验]

(1)柔版印刷机网纹辊网纹辊是柔版印刷机的传墨辊。

其表面制有凹下的墨穴或网状槽线,用于印刷时控制油墨传送量,如图8所示。

采用网纹辊不仅简化了输墨系统的结构,而且可以控制墨层厚度,为提高印品质量提供了重要保证。

被人们誉为柔版印刷机的心脏。

1、网纹辊的类型早期使用的网纹辊是机械雕刻的铜质辊,并在铜辊上镀铬,以提高耐磨性,增加携墨量。

现代网纹辊采用激光雕刻陶瓷辊技术。

两种网纹辊都有较好的传墨性能,但陶瓷网纹辊价格偏高。

在印刷高精度的网线版,印刷速度达到200m\min时,陶瓷网纹辊更能显示出其耐磨,耐热的优势,但实践证明:陶瓷辊的墨穴易堵塞,应用时必须注意清洗及保养。

金属网纹辊由于有镀层,墨穴不易堵塞,但使用寿命不如陶瓷辊。

大部分用户认为,尽管陶瓷辊初期投资大,但是这种网纹辊使用寿命长(特别是在使用刮墨刀的输墨装置场合),性能优异(激光雕刻可以得到更精致的网线),足以补偿与一般网纹辊相比的额外支出。

2、决定网纹辊传墨性能的参数网纹辊的传墨性能与网纹辊的墨穴雕刻角度、墨穴容积、墨穴深度、网线数、清洗情况等因素有关。

a、墨穴雕刻角度网纹辊的表面是由无数大小一致,分布均匀的细小凹孔组成的,称为墨穴,如图9所示。

墨穴作为油墨载体,具有储墨和匀墨的作用,在高速运转的情况下能有效地克服飞墨现象。

最新发展的激光雕刻网纹辊技术,墨穴角度a主要有30度,45 度,60度,和90度,墨穴排列可相互交错或相互平行。

由于雕刻过程有计算机控制,因此网纹辊及其墨穴可以反复复制。

国外有人建议,网纹辊墨穴的雕刻角度为60度。

b、墨穴雕刻形状墨穴一般有斜齿形,棱锥形,棱台形等。

如图10所示。

斜齿形网纹辊供墨量较大,一般用于涂抹。

现代激光雕刻网纹辊多采用正六边形开口。

实践证明,这种正六边形的开口供墨方式可以有效的避免莫尔条纹的产生(印版加网角度不当可产生龟纹)。

注意,不要采用对称的墨穴圆形开口,因为圆形墨穴开口的墨穴之间的网墙面积增大(网纹辊上凸的部分称为网墙),不仅降低了供墨量,而且传墨的均匀性下降。

辊涂机的维护保养和打理要点是什么

辊涂机的维护保养和打理要点是什么

辊涂机的维护保养和打理要点是什么辊涂机是一种用来将涂料涂布于平面或曲面的设备。

它的主要工作原理是采用橡胶或橡胶膜的辊子,将涂料平均地涂布于基础材料上。

辊涂机具有高效、节能、低污染等优点,因此被广泛应用于各种领域,如建筑、包装、家具制造等。

在使用辊涂机时,除了正常操作,维护保养也是不可忽视的重要环节,下面就来谈一谈辊涂机的维护保养以及打理要点。

一、日常清洁辊涂机的表面经常会粘有涂料,因此需要在每次使用后进行清洗,以免涂料固化影响下一次工作,并且影响辊涂机的正常使用。

清洁过程中应该注意,清洗过程中需要使用专门的清洗介质或清洗剂,不可乱用酸、碱等强酸碱性溶剂。

清洁涂料桶和输送管道时也需要特别注意,只有彻底清洗干净管道和桶,才能达到清洗的效果。

二、保养电机辊涂机的电机承担的是驱动刷子和辊子工作的重要任务。

因此,保养电机就成了提高辊涂机精度和效率的关键。

由于电机内部绕组老化,导致工作效率下降,所以在每个月的使用之后建议进行一次检查和清理。

同时,辊涂机的前后端支架和电机也需要定期进行润滑,使其状态保持良好并延长使用寿命。

三、调整辊子辊涂机在使用过程中,经常需要对飞辊进行调整,使其保持良好的涂布状态。

为了保证涂层质量,也需要橡皮辊和水胶辊的调整。

通常情况下,应将飞轮保持平直。

在生产过程中,要特别注意调整辊涂机废料的深度和暂存器的深度,以保证工作顺畅。

四、更换橡皮辊橡皮辊是辊涂机重要的部件,经常会因磨损而更换。

如果橡皮辊的磨损未得到及时处理会影响辊涂机的涂布效果。

在进行更换橡皮辊时,精密测量非常重要,因为辊子的直径和圆度都会影响到涂布质量。

材料也有不同的选择,用户可根据需要选择不同的橡皮材料来保证涂布质量。

五、检修变速箱辊涂机的变速箱是决定设备驱动性能的件,由于变速箱内部承担着较大的负荷,所以需要进行巡查和保养。

在检修过程中,要特别注意轮齿、机体、法向轴承和端盖进行保养和清理。

检查时需要检查转动是否顺畅,是否有异声,同时清洁变速箱内部油污的积累。

网纹辊的维护与保养

网纹辊的维护与保养

网纹辊的维护与保养
网纹辊是柔性版印刷机上最精密的部件.是一种耐消耗品.切实注意日常使用过程中的维护保养是延长其使用寿命的重要一环。

一、网纹辊的保养
1.陶瓷网纹辊边缘的保护
通常网纹辊边缘制作成如90度的直角,陡直锐利的边缘极易碰伤边缘陶瓷.从而导致陶瓷网纹辊的权坏。

碰伤的原因是,由于陶瓷网纹辊具有一定的重量.在拆卸网纹辊时极易碰伤边缘。

另外,在装卸轴承及齿轮时,不小心也会碰伤陶瓷网纹辊的边缘。

导致的结果是,刮墨刀极易磨损;当油墨的pH超出通常范围时,通过这些碰伤处容易引起底基的腐蚀.从而引起陶瓷层的脱落,网纹辊报废。

解决办法:①购买具有边缘倒角(圆角)的陶瓷网纹辊。

通常在机械加工中,0.2mm 的倒角是最理想的圆角,因此在陶瓷网纹辊制作工艺中增加一道精加工,将边缘精加工为小圆角.从而使网纹辊在使用中不易被碰伤;②使用网纹辊保护套。

制作良好的网纹辊保护套可以起到较好的减震作用,从而有效防止碰伤。

同时网纹辊保护套对于
保持网纹辊的清洁也有较好的作川。

2.陶资网纹辊上轻微伤痕的修补
陶瓷网纹辊上大的修复需送到网纹辊制造商处。

但对某些轻微破损,可用环氧树脂涂在伤处。

注惫在涂环氧树脂前,需将待修复处清沽干净。

待环氧树脂固化后用12号砂纸(最细的砂纸)砂平。

注:本文来自广州爱堡官方网站,转载请注明!。

第六章网纹辊

第六章网纹辊

第六章网纹辊传墨网纹辊传墨• 1 网纹辊种类及性能•2网纹辊的传墨性能•3网纹辊的选配•4网纹辊的维护与保养•5网纹辊的加工方法网纹辊——印刷机的心脏•墨层效果•干燥套印印刷速度•印刷品质的恒定性•图文的品质1 网纹辊种类及性能•网纹辊是柔印机的传墨辊,其表面制有无数大小、形状、深浅都相同的凹下的墨穴或网状槽线,用于控制传墨量。

•采用网纹辊不仅简化了输墨系统结构,而且可以控制墨层厚度,高速印刷时防止油墨飞溅,为提高印刷质量提供了重要保证。

70年代喷涂陶瓷网纹辊面世1989年正六边形60度激光雕刻陶瓷网纹辊• 1.1网纹辊种类金属镀铬网纹辊:电子雕刻机雕出网穴,再镀铬(1.2um),HRC 60~70耐印率较低(1000~3000万次),网纹辊线数较低,成本低。

陶瓷网纹辊:用等离子方法将金属氧化物熔化,涂布在金属辊表面,形成高硬度陶瓷薄膜,然后用激光雕刻。

耐印率高(4亿次左右),网纹辊线数高(>600线/英寸),成本高。

机械雕刻金属网纹辊的优缺点:优点墨层释放好形状相同缺点容易磨损孔壁较宽线数有限度(165-300LPI )易于损坏不利于环保450网墙网孔孔深用旧的镀铬网纹辊异常宽阔的网墙非雕刻陶瓷网纹辊的优缺点:优点耐磨损和刮墨刀一起用缺点线数受限(<300Lpi)孔壁较宽孔形状不好传墨能力差表面粗糙不能做高质量印刷孔壁很宽激光雕刻陶瓷网纹辊传墨效果首屈一指采用世界最先进的激光雕刻系统易于清洁1.2性能比较50~1200<200<500网线范围L/in好好差耐磨性很长较长短寿命高~特高中高印刷质量高中高传墨量范围0.1~0.20.020.02涂层厚度mm 好中好油墨控制量激光雕刻陶瓷网纹辊喷涂陶瓷网纹辊金属镀铬网纹辊1.3网纹辊特征参数•网穴•网壁•网穴开口•网壁宽度•网纹辊角度•网纹辊容量•网穴开口度•网纹辊线数•1)网纹辊线数沿网纹辊轴向方向单位长度内网穴的个数。

单位:L/in L/cm•2)网穴形状斜齿形,棱锥形,棱台形,四边形,菱形等斜齿形六棱台六棱锥四棱台四楞锥2、网纹辊着墨孔的形状Ø四棱锥形配合橡胶墨斗辊使用。

如何使网纹辊高性能地工作

如何使网纹辊高性能地工作

在如今 的柔 印市场上 ,更明显 蚀 ,但 也需要 隔离层保护 。
在 印刷车 间内必须使用最佳 的 上装 卸,更便于操作 。这些套筒 由 网纹辊清洁方式 。现在使用 的柔 印 不 同厚度 的碳纤维 、铝质和其他金 油墨更环保 ,对柔 印加工品质要求 属 内核制成 ,机械构造使其从轴套
端才 有 , 当 内芯 材 料 扩 展 进 内腔 筒 、 印版 或 网纹 辊 上 一层 不 够坚

在不断地 实验 不 同的材质类 型, 以 洗套筒 ,这是错误 的。
及 铝基层和 陶瓷层之 间不 同的交联

无论清 洗套筒使用 的是喷还
层厚度 。交联层 将陶瓷层和铝基 层 是涂 的干 式或液体清洁剂 ,务必将
分离开来 ,并保 护软金属不至 于被 清洁剂彻底擦拭干净 。
腐 蚀 。油 墨、手 工清洁工具 、连 机 自动清洗装置和 脱机清洗装置 ,都
同 蒙恙


玫 编译



性能地 工作
网纹辊 的保养 和使用对高 品质 的趋势是根据高效操作和 更换速 度 地清 洁网纹辊 ,可 以使其安装更迅
柔 印至关重要。行业专家给 出了在 来选择 网纹辊套筒 。所 以,许多套 速 ,缩短 印刷机准备 时间,生产表 保 持网纹辊功能 、使用和保养 网纹 筒是铝制 的,需要避免腐 蚀 。网纹 现 更好 。 辊套筒方 面的技 巧。

有 效 地 改 善 这 些 方 面 。除 此 之 外 ,
此套筒可 以固定到轴套 内。当气压
装 卸套筒到轴套 上,或放置 还有 一些 因素会 影响印刷厂家对套 去除后 ,内芯放松 ,锁进轴套 内。
到存储 架上时 ,请勿晃 动套筒 。铝 筒的使用 。

辊的保养与维护

辊的保养与维护

辊的保养与维护辊子是纸机的重要组成部件,一台纸机中有各种不同类型的辊子组成。

在平时的生产过程中,辊子的好坏直接影响着纸机的正常运作和产品质量,所以保养和维护好辊子对纸机的正常生产尤为重要。

对于普通辊子的保养笔者认为应该以润滑、检查为主,在平时正常运作中做好定期补充油脂工作。

对于不同工况的辊子则选用不用型号的润滑脂,比如烘干部辊子选用耐高温油脂、网部和压榨部选用防水性好的油脂,对于真空辊和压榨辊则选用抗极压高负荷的油脂。

此外,在补充油脂时应该把回油闷头打开后再补充油脂,这样新油脂补充进去后就能把旧油脂挤出,一方面确认油脂是否补充到位,另一方面观察油脂是否变质。

平时辊子的运行状况检查也非常重要,在日常点检中应该对辊子的震动、跳动、辊面的温度详细记录,这样有利于发现异常,以便及时采取相应的有效对策。

真空辊和压榨辊的精度比较高,所以在平时的维护保养比普通导辊要求更高。

就拿真空辊来说,真空辊内部结构复杂,有真空室、密封条、气胎、内部轴承等,装配的精度比较高且不能漏气,在使用过程中应该严格按照工艺要求控制好气胎和密封条冷却水的压力等,否则很容易造成气压过高和密封条温度升高损坏真空辊,导致没有真空度。

其次压榨辊和真空辊的辊面要求都是很高的,基本下辊都有中高,如果在使用过程中保养不到位就会产生辊面磨损,出现速差,容易造成断纸。

由于其存在的问题点很难找出,但对纸机的正常运作影响比较大,所以在平时停机后要定期对辊面进行检查和检测,做好定期更换及台帐的登记工作。

在一般的使用过程中辊子都是有使用更换周期,一个是正常磨损,还有就是意外损坏。

如何有效地防止意外发生和延长辊子使用寿命呢?1)压榨辊辊面的温度要求极为重要,如果辊子温度超过75 度以上,就很易容造成脱胶和辊面变形;2)使用过程中如果加压状态时两侧线压力不均匀、油压不稳定同样也会压坏辊面;3)定期检查和更换刮刀刀片,检查气胎等,必要的话加上稀释润滑水。

除计划停机维修外,一条现代化纸机生产线应尽可能连续不间断的工作,所以辊子在选择和配置轴承时,极高的操作安全性和可靠性是最优先考虑的因素。

网纹辊文档

网纹辊文档

网纹辊引言网纹辊作为一种常见的工业设备,在制造业中起到了重要的作用。

它常用于纺织、印刷、塑料加工等行业中,用于处理和加工各种材料。

本文将介绍网纹辊的定义、结构、工作原理以及在不同行业中的应用。

1. 定义网纹辊是一种具有网状表面纹理的辊子,通常由金属或塑料制成。

它的表面呈现出交叉的网状花纹,这些花纹可以提供摩擦力,使得网纹辊在工业生产中起到传递力量、加工物料的作用。

2. 结构网纹辊主要由以下几个部分组成:•辊核:网纹辊的主体部分,通常由金属或塑料制成,具有一定的强度和刚性;•网纹层:位于辊核表面的网状花纹层,通常由金属丝或塑料丝织成;•轴承:用于支撑网纹辊的轴心部分;•进料和排料装置:用于将物料送入和从网纹辊上排出。

3. 工作原理网纹辊的工作原理基于其表面的网状纹理。

当物料通过网纹辊时,网纹辊的表面纹理会与物料表面摩擦,并施加力量。

这种力量可以用于传递动力、塑形、压实等操作。

根据物料的性质和工艺要求,网纹辊的纹理可以定制为不同形状和间距。

4. 在印刷行业中的应用在印刷行业中,网纹辊被广泛应用于印刷机的印版部分。

其作用是将印刷版上的图案或文字传输到纸张上,形成印刷品。

网纹辊的纹理可以帮助控制油墨的传递量和均匀性,确保印刷品的质量。

5. 在纺织行业中的应用在纺织行业中,网纹辊用于纺织机械中的一些部件,如梳理辊、压花辊等。

通过网纹辊的旋转运动和纹理,可以改变纤维的方向和形状,使纤维更加平整和整齐。

同时,网纹辊还可以实现纤维与纱线的牵引和传递,提高纺织机械的运行效率。

6. 在塑料加工行业中的应用在塑料加工行业中,网纹辊被用于塑料挤出机、塑料片材机等设备中。

通过网纹辊的旋转和纹理,可以将塑料料坯加工成所需的形状和尺寸。

网纹辊的纹理可以控制塑料的厚度和表面质量,在塑料制品制造过程中起到关键作用。

7. 维护与保养为了保证网纹辊的正常工作和延长使用寿命,需要进行定期维护和保养。

主要包括:•清洁:定期清洁网纹辊表面的污垢和杂质,避免对加工物料造成污染和影响;•润滑:根据需要,对网纹辊的轴承和其他运动部件进行润滑,减少摩擦和磨损;•检查:定期检查辊核和网纹层的状况,如有需要及时更换。

柔印网纹辊的特点使用及保养

柔印网纹辊的特点使用及保养

柔印网纹辊的特点使用及保养网纹辊的全称是网纹传墨辊,它是柔性版传墨部分中非常精细,也非常重要的部件,具体网纹辊有怎样的作用?描述网纹辊参数有哪些?以及网纹辊应该如何使用和保养?一、网纹辊的结构与种类从网纹辊辊体表面结构看,主要由网穴和网墙两部分组成;从网纹辊组成结构看,主要由辊芯、基层材料和表面镀层构成。

基层材料常用的材料是电镀铜,它是制作网纹辊网穴、网墙的基础;表面镀层采用金属铬或陶瓷,主要起提高网纹辊耐磨性和阻挡溶剂对基层铜层的腐蚀。

根据网纹辊表面镀层的不同可分为金属镀铬网纹辊和陶瓷网纹辊,从雕刻精度、耐印力、传墨释墨性能对比,由于陶瓷网纹辊具有更多的优点,所以企业更多使用的是陶瓷网纹辊。

金属网纹辊加工工艺流程:金属辊基-镀铜-雕刻-镀铬陶瓷网纹辊加工工艺流程:金属辊基-镀铜-雕刻-喷砂处理-陶瓷材料喷涂-抛光金属辊基-涂布陶瓷材料-抛光-激光雕刻因为先雕刻后镀铬或喷涂陶瓷会导致网纹辊网穴容积的减小,而采用先喷涂陶瓷再激光雕刻的方法更能保证网纹辊网穴精度,这也是陶瓷网纹辊使用更为广泛的原因之一。

二、描述网纹辊的参数网纹辊的作用是向印版图文部分定量、均匀的传递油墨。

网纹辊是否能定量、均匀、准确的传递油墨直接的决定因素取决于网纹辊的参数。

1.网穴形状网穴形状有四棱锥形、四棱台形、六棱台形、螺旋形等等。

目前四棱锥形网穴大多数存在于金属网纹辊上,采用电子雕刻技术完成;六棱台形网穴大多数存在于陶瓷网纹辊上,通过激光雕刻制作而成,相比四棱锥形网穴,具有储存油墨更多,传墨释墨性能更好的特点。

2.网纹线数网纹线数不同于网点线数,它的定义是沿网纹辊轴向方向单位长度内网穴的个数,单位是线/英寸或线/厘米。

网纹线数区别于网点线数的另外一点在于网纹线数的高低与印刷图文清晰度没有直接的对应关系,但影响印刷图文的质量。

3.网纹角度采用电子雕刻方式制作的网纹辊因为雕刻刀角度的不同,分别可以雕刻出30o、45o、60o的网穴,激光雕刻通常雕刻出的是60o正六变形的网穴。

版辊保养及印刷中常见问题处理

版辊保养及印刷中常见问题处理

版辊保养及印刷中常见问题处理(一)版辊保养:(1),版辊使用中需注意:1,版辊使用前请先擦干净版面的防腐油并检查版面是否有碰伤、划伤和其它问题;2,所有出厂的版辊已经过专用设备的处理,上机印刷前如果没有特殊情况请勿再用粗砂皮打磨。

如果必须要打磨版辊的话,请用金相砂皮打磨。

在上下版辊和印刷时避免有尖硬、尖锐的器物碰伤、划伤版面;3,印刷使用的刮刀必须用专用刮刀,每次上机印刷前必须检查刮刀是否有损伤,有损伤的刮刀必须修复或更换新的刮刀再使用,并且每次印刷前必须打磨刷刀。

刮刀与版面应根据具体印刷图案控制角度和压力。

每次印刷前请将油墨过滤,避免油墨中的砂粒损伤版面。

(2),版辊保养需注意:1,印刷完后必须将版面和版头的油墨清洗干净,并用去污粉清洗殘留在网坑内的油墨,以防止殘留在网坑内的油墨干后造成堵版;2,版辊使用前后避免用裸手触摸、搬运版辊,以防止版面氧化,尤其是夏天要特别防止汗液滴在版面;如果不小心出现上述情况,请立即用溶剂擦干净版面;3,夏季温度、湿度较高,保存版辊不宜放在版箱内。

存放时版面及版头要擦干净,涂上防腐油(要厚实),并用干净的塑料薄膜或薄纸由里到外(包括版头)都要包裹好(隔绝版面与空气接触),放置在通风、干燥的环境中(温度最好控制在30度以下,湿度65%以下),并远离酸、碱等腐蚀物质。

(二)印刷中常见问题的处理:影响凹版印刷质量的原因很多,其中最重要的是:车间的环境、压印滚筒的压力、刮刀压力和角度、印刷速度、油墨粘度、张力控制、干燥系统、版辊质量等,因此要确保凹版印刷的质量,必须严格控制做好上述工作。

1,确定印刷车间适宜的温、湿度:印刷车间温度过高、温度过大容易导致印刷品出现回粘、退色、色转移、粘连、牢固度差等现象,严重时还会使油墨分解、印不上色。

如果印刷车间过于干燥,在印刷速度快的情况下,会产生静电,导致图案实地部分发花,而在印刷速度慢的情况下,会使印刷品无光泽,出现干版、糊版等现象。

陶瓷网纹辊使用注意事项、维护保养

陶瓷网纹辊使用注意事项、维护保养

陶瓷网纹辊使用注意事项
陶瓷网纹辊是一种易碎怕脏的耐用消耗品,从网纹辊进厂起到使用,正确的运输、安装、维护、保养是保证印刷质量,延长使用寿命的必不可少的重要前提。

1、搬运安装拆卸中,减少碰撞尤其要杜绝辊面与任何金属及硬物接触。

例如在吊装中辊子平稳移动,安装拆卸中切勿将手中的工具和零件掉落在陶瓷网纹辊的表面,避免硬物划伤辊筒陶瓷表面。

2、在去除辊筒外包装后,要保证辊筒表面的清洁,避免灰尘和油污弄
脏辊筒。

例如不要用手或有油渍灰尘的布接触辊筒表面。

车间有扬尘时要及时用干净的覆盖物。

3、网纹辊在使用中要定期进行清洗(特别是发现有传墨量不断减少的
现象时)可用清洗液加不锈钢刷进行清洗。

先将清洗液(粉)均匀涂搽辊面,待固化物(油墨、涂料)软化后再冲洗干净,刷洗时用不锈钢刷(注意不能使用铜刷)和相应的清洗剂沿网纹辊轴向刷洗,使清洗剂(粉)进入网孔溶解残留油墨,最后用清水冲洗整个辊面。

此过程可重复直至所有油墨清洗干净,然后用无纤维布擦干表面,再用酒精(工业用)将网孔里的湿气吸干。

4、网纹辊不使用时,一定要清洗干净,然后再包装保存于干燥、避光
干净处。

使用过的辊子如不经清洗而保存将会引起墨干堵塞网孔,增加再使用时清洗难度,影响印品质量,甚至会使辊子报废。

保存时注意将干燥的辊子用保护套包装好,存放在安全无碰撞处。

以上是使用网纹辊的基本注意事宜。

陶瓷网纹损伤处罚管理规定
陶瓷网纹辊维护保养手册陶瓷网纹辊常见故障、原因分析及解决方法:。

陶瓷网纹辊的日常维护与保养技术

陶瓷网纹辊的日常维护与保养技术

2019中国国际瓦楞展2019中国国际彩盒展 2019年4月8-11日 上海新国际国际展览中心 现代柔版印刷技术的完美实现离不开高精度的陶瓷网纹辊,它确保了现代柔版印刷技术精确体现全色调图像层次,使印制品色彩艳丽、清晰逼真,易于精确套色,适应宽幅和高速印刷。

陶瓷网纹辊是柔印设备中十分昂贵的精密心脏部件,正确和及时地对陶瓷网纹辊进行正确的日常维护保养,是防止网纹辊网穴堵塞、陶瓷体损坏、延长使用寿命和获得稳定的高质量印刷品质的直接保证。

以下几个方面是我们日常维护保养主要要注意的。

陶瓷网纹辊的日常维护与保养技术网纹辊的清洗维护方法网纹辊传墨到印版上的墨量实际是一个变量,会受到诸多因素的影响。

在正常情况下,墨穴内所填充的油墨量能传到印版上的大约在75%~85%范围内。

即使油墨本身的稳定性及分散均匀性均符合质量要求,且网纹辊的制造精度也很高,但是它转移到印版上的墨量还是很有限的。

当我们的印刷品质的稳定 性受到严重破坏时,其根本原因不在于油墨本身的性能,也不在于网纹辊的精度,而是由于网纹辊在工作过程中其墨穴被干固的油墨堵塞所致。

墨穴底端的干墨,尤其是在水性油墨干燥后较难溶解于新墨和水。

阻塞故障将减少墨穴的有效传墨量。

因其阻塞的基本原因有4个:①、更换印件时,网纹辊清洗不彻底;②、长时间停机,没有清洗网纹辊;③、油墨干燥性能过快;④、长时间使用,残留有一定的颜料、树脂等。

所以,要保持墨量的精确传递,必须对网纹辊进行合理的清洗。

陶瓷网纹辊正确的日常清洁维护方法,常见的有以下五种方法:1、化学溶剂钢刷清洗法:将专用的化学溶剂喷洒在网纹辊表面,根据网纹辊材料采用钢丝直径0.07毫米的细密刷子(陶瓷网纹辊用不锈钢刷,金属网纹辊用铜丝刷子),用刷子反复刷洗。

其优点是成本低、清洗方便、不污染环境,缺点是无法深入到墨穴中刷洗,所以清洗不彻底,很难清洗墨穴底部的污垢及积墨。

因此,不能彻底恢复干净的墨穴容积。

2、海绵吸附清洗法:将专用的水性油墨清洗剂喷洒在网纹辊表面,用高密度的清洁海绵反复来回抹擦网纹辊表面,利用海绵高强度的吸附性将网穴干固的积墨去除。

印刷上墨不良的处理

印刷上墨不良的处理

上墨不良除纸质问题、胶版问题外,在设备上还有上墨辊的技术处理问题。

上墨辊均采用网纹辊,在高标准纸箱印刷中,采用250线以上的网纹辊,其网孔容易被墨渣堵塞,从而造成上墨不均匀,墨量不够,墨浅等现象。

传统的方法是采用清水清洗、无娜水擦洗或清洁剂擦洗等方法,但效果都不太理想,一支新上墨辊寿命不到一个月,效果明显不如从前。

我们通过长期的摸索试验,觉得采用以下几种方法可有效地解决印刷上墨不良的问题。

在水墨桶内加设过滤网,不让水墨颗粒进入到上墨辊
定期(一般半个月)使用网纹辊深层清理剂进行清理
每天下班时用清水循环清洗上墨辊,并用60倍~100倍的放大镜检查上墨辊网孔,不得有墨渣残留,如局部残存墨渣,立即用深层清理剂擦洗干净。

通过以上几点的维护保养,上墨辊上墨效果便始终保持良好。

上述几项印刷技术问题在实际生产中对纸箱产品质量至关重要,通过对设备的认识及改进,以及良好的维护,即可生产出客户满意的产品,提高企业的综合效益。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

网纹辊的维护与保养
在使用和存放过程中,应加强对网纹辊的维护与保养,其中要特别注意以下几点.
①网纹辊是备用件.应有固定的存放场所,在存放中应将其吊装,防止产生变形。

②在使用、存放过程中.要注意保护网纹辊表面.防止表面划伤。

③网纹辊的清洗.由于网纹辊是靠墨穴来传递油墨的.而墨穴往往很小.在使用中很容易被固化的油墨所堵塞,影响油墨的传送量,因此.加工质量再好的网纹辊,如不注意清洗也不能印出好的印品.清洗对网纹辊的合理使用是十分重要的.
网纹辊的清洗方法主要有以下几种:
(1)化学溶剂刷洗法
将化学溶剂喷射在网纹辊表面,根据网纹辊材料选用适宜的细密刷子(陶瓷网纹辊用美国进口钢丝剧.金属网纹辊用美国进口铜丝刷).用刷子反复清洗。

这种方法只适于清洗粗网线的网纹辊。

优点是成本低、清洗方使、不污染环境;缺点是无法深入到墨穴中刷洗。

所以清洗不彻底,很难清洗网穴底部的污垢及积墨,因此.不能恢复墨穴容积。

(常用方法,市场成熟)
(2)化学溶液浸泡法
将网纹辊全部或部分浸入高pH值的强腐蚀性清洗剂槽内.让溶剂溶解软化干固的油墨.最后用清水洗去腐蚀性清洗液和经充分腐蚀且软化的油墨。

这种方法虽然较为有效,但长期使用,腐蚀性溶剂会渗透保护层,腐蚀钢体,也不利于环保。

(常用方法,市场体系完善)
(3)超声波清洗法
将网纹辊浸放在一个充满化学清洗溶液的超声波清洗系统的槽内.槽内变频装置
发送高频声波,使溶液振动并产生气泡.网穴内的干油墨、树脂、涂布料在溶液振动及气泡定向爆炸而产生的内向爆炸力的共同作用下.从网穴中逸出并随清洗液流走.清洗时间根据辊的大小及油墨堵塞情况而定。

一般需要0.5----24h.在这个时间内,网纹辊长期处在高频超声波振动之下.会破坏陶瓷层.对网纹辊的网穴、网穴内璧会造成一定的损坏.另外.这种方法占地面积大、投资成本高、工艺复杂.虽然有一定清洗效果,但这种方法是否完善.尚需实践检验。

(4)喷射清洗法
将小苏打软化性清洗介质喷射在网纹辊表面上,把固化的油墨击碎,达到清洗的目的.因小苏打是易溶、无毒、无害物质.加之其颗粒与其他物质相碰撞时其结晶易于破碎。

不会对网纹辊表面和墨穴璧产生破坏作用,因此,这种清洗方法具有良好的清洗效果。

(5)塑料细珠喷射法
这种方法是喷射清洗法的特例.是将含有微小聚乙烯塑料细珠的喷洗剂喷射在网纹辊表面.靠塑料细珠射入1000线/in的墨穴中将固化油墨清洗干净.由于塑料细珠是一种非黏性物质,对墨穴的损害较小,具有良好的清洗效果.经实验检测表明.用这种方法清洗的网纹辊提高了油墨的转移率,改善了传墨性能,对金属网纹辊和陶瓷网纹辊均适用。

网纹辊在保养的过程中,需要及时清洗油墨和进行观察,方便保养。

观察网纹辊的使用情况的仪器有网纹辊专用望远镜和网纹辊光学检测仪,关注网纹辊,需要我们从日常生活中保养。

注:本文来自广州爱堡官方网站,转载请注明!。

相关文档
最新文档
