蠕动泵BT说明书
齐力恒流泵基本型蠕动泵使用说明书
基本型蠕动泵使用说明书适用型号：BT300-02/BT600-02保定齐力恒流泵有限公司Baoding Qili Precision Pump Co.,Ltd.齐力恒流泵目录1.注意事项 (3)2.保修条款 (3)3.产品特点 (4)4.蠕动泵组成 (4)5.操作说明 (7)5.1名词解释.......................................错误！未定义书签。
5.2操作面板(前面板)介绍 (7)5.3基础操作说明...............................错误！未定义书签。
5.3.1切换光标...........................错误！未定义书签。
5.3.2调节参数...........................错误！未定义书签。
5.4界面介绍.......................................错误！未定义书签。
5.4.1工作界面...........................错误！未定义书签。
5.4.2编辑界面...........................错误！未定义书签。
1.泵头软管设置..................错误！未定义书签。
2.工作模式........................错误！未定义书签。
3.外控功能........................错误！未定义书签。
4.流量校准........................错误！未定义书签。
5.脚踏开关........................错误！未定义书签。
6.通讯功能........................错误！未定义书签。
6.后置接口介绍 (8)6.1散热风扇 (8)6.2反馈信号输出口 (8)6.3外控信号输入口 (8)6.4电源插座及开关（内置保险管） (10)齐力恒流泵1.注意事项●软管由于磨损可能产生裂痕，导致液体从软管中漏出，这时可能对人体和设备产生伤害，因此要经常检查并及时更换软管。

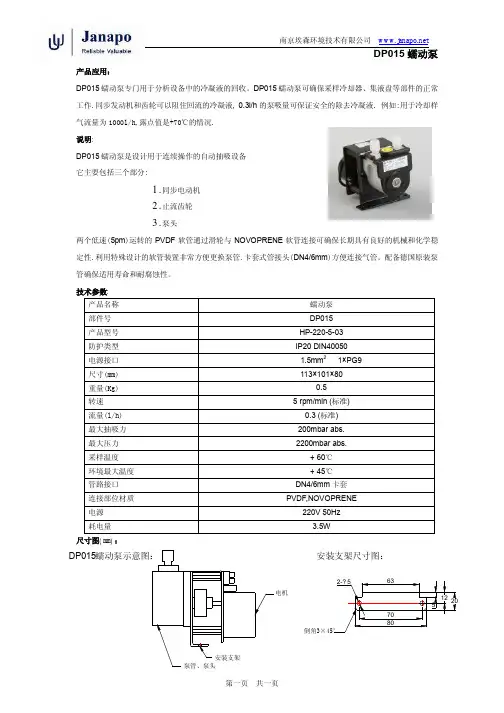

蠕动泵单页说明doc - JANAPO
南京埃森环境技术有限公司
第一页 共一页
产品应用：
DP015蠕动泵专门用于分析设备中的冷凝液的回收。
DP015蠕动泵可确保采样冷却器、集液盘等部件的正常工作.同步发动机和齿轮可以阻住回流的冷凝液, 0.3l/h 的泵吸量可保证安全的除去冷凝液. 例如:用于冷却样气流量为1000l/h,露点值是+70℃的情况. 说明:
DP015蠕动泵是设计用于连续操作的自动抽吸设备 它主要包括三个部分:
1.同步电动机
2.止流齿轮
3.泵头
两个低速(5pm )运转的PVDF 软管通过滑轮与NOVOPRENE 软管连接可确保长期具有良好的机械和化学稳定性.利用特殊设计的软管装置非常方便更换泵管.卡套式管接头(DN4/6mm )方便连接气管。
配备德国原装泵管确保适用寿命和耐腐蚀性。
技术参数:
产品名称 蠕动泵
部件号 DP015 产品型号 HP-220-5-03 防护类型 IP20 DIN40050 电源接口 1.5mm 2 1×PG9
尺寸(mm) 113×101×80
重量(Kg) 0.5 转速 5 rpm/min (标准)
流量(l/h) 0.3 (标准) 最大抽吸力 200mbar abs. 最大压力 2200mbar abs.
采样温度 + 60℃ 环境最大温度 + 45℃
管路接口 DN4/6mm 卡套 连接部位材质 PVDF,NOVOPRENE
电
源
220V 50Hz 耗电量 3.5W
尺寸图(mm )：
DP015蠕动泵倒角3×安装支架尺寸图：。
BT100M 蠕动泵 使用说明书
【全速键】 按动【全速键】，泵将以最高转速 150rpm运转，数码管显示最高转 速，完成快速排空、填充或清洗等操作，松开【全速键】，恢复到 原状态。
【左/停/右】 将【左/停/右】置于“左”时，泵逆时针运行；置于“右”时，泵顺 时针运行；置于“停”时，泵停止运行。
【电源开关】 切断或连接电源 注意 更改运行状态时要拔出扳杆，否则会板不动或损坏开关。
产品维护 在泵不工作时，将压住软管的压块松开，避免长时间挤压软管使其 产生塑性变形。 泵头的滚轮要保持清洁和干燥，否则会加快软管的磨损，缩短软管 使用寿命和导致滚轮过早损坏。 驱动器表面和泵头不耐有机溶剂和强腐蚀性液体，使用时应特别注意。
注意 如出现故障，请联系技术人员 保修条款 本产品保修一年，在保修期内如因用户操作不当或超范围使用，本公 司不负责保修。在退回产品之前应与销售商或制造商联系，以便减少 费用和避免延误时间。退回产品时应小心包装并请说明退回原因。
3
蠕动泵使用说明
泵头压管间隙检查 泵头装卡软管后，将软管一端插入水中，从另一端向软管内充气、 插入水中一端不应冒气泡，如有气泡冒出，说明管壁太簿，不在使 用范围内。
外控功能
外部控制方式 DB15插头
数字控制方式 模拟控制方式
RS485总线
4-20mA转速控制 0-5V转速控制 0-10V转速控制 0-10KHz 转速控制
2
4
3
+5V脉冲输入控制转速
-满量程转速对应 10KHz
5
5
+ 正/反转信号 + 启/停信号 -(5V TTL电平) -(5V TTL电平)
脉冲输入外控模块接线图
5
蠕动泵使用说明
可选配件 分装控制器 与外控接口结合,控制泵的启停，可实现定量分配和灌装。 脚踏开关 与外控接口结合,控制泵的启停。 注意 脚踏开关和分装控制器为选购件，这些设备只控制泵的启停状态， 泵的运行转速和方向通过面板开关设置。
Pulsafeeder SOLIDMETER蠕动泵说明书
SOLENOID METERING PUMPS SI MPLE, RELIAB LE AND ROB UST.Pulsafeeder simplifies diaphragm metering pump technology.Technology is the key to delivering responsible products to the markets that we serve. Leading the way in the development of metering technologies, Pulsafeeder continues to set the standard for accuracy, reliability and safety.Helping customers find a new approach to an old problem is what we do best.For over 25 years, the PULSAtron product line has evolved into philosophy of design that continues to set the standards for the entire industry. Our engineers have developed a guided check valve system with a proven ‘seat and ball’ design that ensures reliable and accurate metering year after year.Our fin cooled Solenoid enclosure dissipates heat ensuring that the pressure handling capability of the pump can be maintained. The thermally protected Solenoid protects the pump from seizing up in extreme heat conditions with an automatic reset feature allowing the pump to resume operation upon cool-down. All PULSAtrons are tested and rated under hot conditions guaranteeing that the flow and pressure ratings meet the specifications.QUALITY PRODUCTS, TRUSTED SOLUTIONSPULSATRON2Pulsafeeder sets the standard for accuracy, reliability and safety.DIAPHRAGM METERING PUMP TECHNOLOGY.The key element which differentiates these pumps from other types is the TFElined elastomer diaphragm. This diaphragm is sealed against the reagent headforming a seal-less, leak free pumping chamber. The solenoid driver is connectedto the diaphragm to create the pumping motion. As the diaphragm moves awayfrom the face of the reagent head, it creates a vacuum which closes the dischargecheck valve and opens the suction check valve, drawing the pumped fluid into thepumping chamber. As the solenoid forces the diaphragm toward the face of thereagent head, the suction check valve closes and the discharge check valve opensallowing the liquid to flow out the discharge valve.Built to withstand harsh environments, PULSAtron metering pumps are reliable, dosing chemical accurately and safely. PULSAtron pumps offer versatile chemical control allowing them to be used in a large variety of applications. Precisely dose chemical, protecting costly equipment while optimizing chemical feed. This pump is ideal for all cooling tower applications including comfort cooling, industrial cooling, rinse, industrial process and wastewater.Fluid Handlers can select from multiple control configurations — with features and benefits that customers ask for.3PROPORTIONAL PROCESS CONTROLThe PULSAtron series metering pumps offer a wide variety of process control inputs.• 4-20mA inputs for metering control with Water meters and PLC’s.• Dry contact pulse inputs for use with PLC’s and dry contact water meters.• External remote stop input for use with a level wand for low chemical level control.AUTOMATIC DEGASSING TECHNOLOGYThe unique degas valve system is designed to allow air to be vented from the pumphead while minimizing the return fluid volume. This allows the pump to be totally self-priming which eliminates the need for a bleed valve. The degassing head also preventsthe pump from losing its prime due to gas build up, especially in applications wherethe pump is run intermittently with long off times between runs.Features and functions that create a simple to use, reliable, robust diaphragm metering pumps that matter to Fluid Handlers, assisting them in distributing chemical into their system effectively and safely.PREMIUM CONSTRUCTION.• Few moving parts• Optional wet-end materials• High viscosity handling• Long-life diaphragm• Leak-free designGUIDED BALL CHECK VALVE SYSTEM.• Dual ball check with TFE seats• Reduce back flow•Outstanding priming characteristicsBLEED VALVE ASSEMBLY STANDARD.• Safe and easy priming• Durable and leak-freeHIGHLY RELIABLE ELECTRONICS.• Advanced timing circuit• Rated hot for continuous duty• Thermal overloadAUTOMATIC CONTROL• External/remote pacing, with stop available on E Plus, HV, MP Series• External pace with auto/manual selection available on A Plus and C Series• Flow Verification available on MP pumps 100 psi or lessINTEGRATED TANK SYSTEM• 15 gallon tank• Bulk head assembly• Flow indicator• Float assembly• Pump mounting platePRE-ENGINEERED SYSTEM AND PANEL MOUNTED SYSTEMS • Pre-Configured system• Easy to install and operate• Mounting flexibility• Quick delivery• Designed for harsh environmentsFIVE FUNCTION AND FIVE FUNCTION DEGAS VALVE • Degas - Bypass gases and fluid with Five Function Degas Valve• Back pressure• Anti-Siphon• Air bleed• Discharge drain• Pressure Relief with Five Function Valve8• Automatic control, available with4-20mADC direct or external pacing, withstop function• Viscosities up to 20,000 CPS • Auto-Off-Manual switch • Manual control by on-line adjustable stroke length and stroke rate •Highly reliable timing circuit• 100:1 turn down ratio; 1000:1 on somemodels• Water resistant for outdoor installation• Manual control by on-line adjustable strokelength and stroke rate • Optional external pacing with Auto/Manual switch on A Plus • Internally dampened to reduce noise • Optional: External pace, external stopor both• 10:1 turn down ratio• Optional automatic control by externalpacing with prime switch• Manual control by on-line adjustablestroke length • Liquid low level option available to prevent loss of prime •Internally dampened to reduce noise•100:1 turn down ratio •Optional 4-20mA with stop function •Optional external pacing with stop function • Auto-Off-Manual selection switch withindicator lights • Built in circuit protection with easy access panel mount fuse • Clear hinged cover over controls for waterresistance• Automatic control, fully scalable4-20mADC, 20-4mADC or external pacing• Manual control allows for a combined1000:1 turn-down• Flow verification option is available onselect sizes• 144 x 32 pixel grapics/Backlit display • Relay and stop outputs • Simple prompts in plain language and programmable in four languages 6AN ISO 9001 CERTIFIED COMPANY 27101 AIRPORT ROAD • PUNTA GORDA, FL 33982PH: 941.575.3800 • FAX: 941.575.4085。

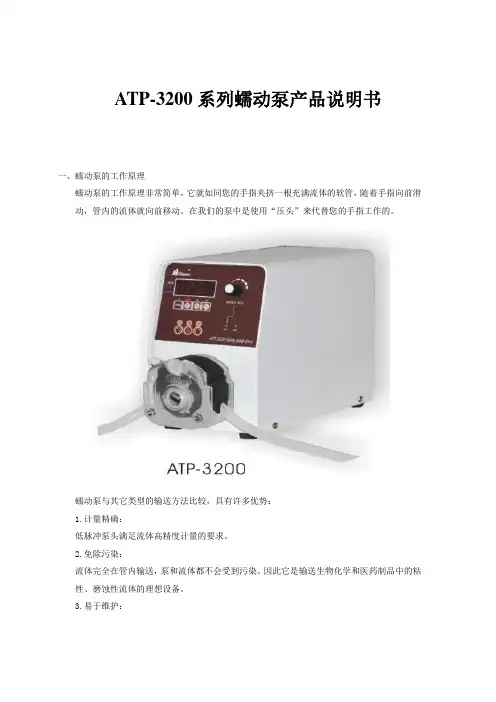

ATP-3200系列蠕动泵产品说明书
ATP-3200系列蠕动泵产品说明书一、蠕动泵的工作原理蠕动泵的工作原理非常简单，它就如同您的手指夹挤一根充满流体的软管，随着手指向前滑动，管内的流体就向前移动。
在我们的泵中是使用“压头”来代替您的手指工作的。
蠕动泵与其它类型的输送方法比较，具有许多优势：1.计量精确：低脉冲泵头满足流体高精度计量的要求。
2.免除污染：流体完全在管内输送，泵和流体都不会受到污染。
因此它是输送生物化学和医药制品中的粘性、磨蚀性流体的理想设备。
3.易于维护：改变泵的输送液体只需更换软管即可，非常简单快捷。
没有阀门及密封元件，切实节省因阻塞、腐蚀、密封泄漏等引起的费用。
蠕动泵已广泛应用于食品（奶制品、肉制品、果冻、蛋黄、调味品、果汁、软糖、巧克力、糖浆、维生素液等）、化工（油漆、涂料、乳胶、油墨、树脂、盐酸、硫酸、铁悬浮液、胶电解液等高粘性、强腐蚀性、磨蚀性溶液）、啤酒、制药、生物医学（血液、蛋白、组织液、稀释剂、药液等）以及造纸、陶瓷、建筑、采矿、废水及废物处理等行业。
二、特点：l专门为每一种尺寸的输液管设计的卡头，可最大限度的延长管子的使用寿命。
l可以同时驱动2-4个泵头，连接非常方便。
l输液头的瞬间启动和瞬间停止性能，使得输液更加准确可控。
l使用两个泵头错位并联输液，除增加一倍流量外，还可最大限度的减小输液脉动。
l留有外部接口，可与计算机或外部编程分配器相连，进行可编程操控。
l除有转速指示外，还有3种口径软管的流量直接指示。
l特殊的电路设计使得调速的操作非常平滑和精确。
l四位大型LED数字指示使得转速分辨率达到0.1rpm。
三、使用方法：1．由机器后部接入220V交流电源，再打开电源开关，开关本身即有发光指示。
同时，机器前面板上也有工作方式、状态和转速-流量等显示。
2．根据实际需要选择内控或外控工作方式：当机器后部的9针接口接入外控指令信号时蠕动泵即处于外控工作方式，否则即为内控工作方式。
3．内控工作方式下的使用：（1）根据实际需要选择使用蠕动管的规格和转速/流量显示方式，按动相应的选择键。
BT600F分配型智能蠕动泵
BT600F分配型智能蠕动泵BT600F分配型智能蠕动泵的专业生产销售厂家:河南兄弟仪器设备有限公司。
BT600F分配型智能蠕动泵是兄弟仪器设备有限公司主推的品牌产品之一，历经市场检验，畅销全国！BT600F分配型智能蠕动泵流量范围0.006-2300毫升/分钟。
采用彩色液晶和触摸屏技术，操作界面简单，直观，明了。
主要适用于各种复杂的液体定量分配，适用于精确计量和定量给料，可以实现高精度的流量传输控制。
对液量分装精度要求高时，使用液量分配模式更加方便；对产量要求高时，使用时间分配模式更加方便；需要将一定液体分装为若干份液体时请使用复制分配模式。
设置为流量模式时，完全等同于一台流量型蠕动泵。
为了减小不必要的风扇噪音，采用了智能温控技术。
在RS485通讯中，因为采用了MODBUS协议，更易于与其他控制设备如计算机，人机界面，PLC等连接。
功能及特点•真彩色液晶屏显示，触摸屏加按键操作；•具有液量分配，时间分配，复制分配三种工作模式；•各种工作模式预存五组分配参数；•电机精确转动角度控制技术，减小了传统的时间控制分配模式由于电机缓启动等因素造成的分配误差；•红外遥控功能；•启停、正反、全速，调速、状态记忆（掉电记忆）等功能；•转速分辨率0.1转/分钟；•流量显示，流量控制，流量累计；•具有流量校正功能；•蠕动泵专家系统，最大程度上方便用户的使用；•智能温控功能，最大限度降低蠕动泵噪音；•外控高低电平控制启停，正反，简易分装，光耦隔离；外控模拟量调节转速•RS485通讯，支持MODBUS协议，方便与各种控制设备连接；•内部结构采用双层式隔离设计，电路板加喷三防漆工艺，达到防尘防潮效果；•超强的抗干扰特性，宽电压设计，适用于复杂的供电环境；•驱动器不锈钢外壳，易清洁，有效防止各种酸碱盐和有机溶剂的腐蚀；•可以安装不同泵头，实现不同泵头与驱动器组合；•可实现外部脚踏开关控制起停，实现分配灌装功能；显示面板及操作按键技术参数·流量范围：0.006-2300毫升/分钟；·流量精度误差：＜0.5%；·转速范围：0.1～600（转/分钟）；·转速分辨率：0.1（转/分钟）；·电源电压：AC220V±10%,50Hz/60Hz（标配）；AC110V±10%,50Hz/60Hz（选配）；·功率：小于60W；·外控接口：外控输入电平5V、12V（标配）、24V（选配）；外控模拟量0-5V（标配）,0-10V,4-20mA（选配）；·外控数字通讯接口：RS485通讯，支持MODBUS协议；·环境温度：0～40℃；·相对湿度：＜80%；·防护等级：IP31；·机箱尺寸：（长×宽×高）223mm×150mm×195mm；·重量：5.1KG；河南兄弟仪器设备有限公司依靠自身强大的社会资源、品牌优势、经营优势，以优于市场的BT600F分配型智能蠕动泵的价格向广大新老顾客朋友提供价格实惠、品质优良的该仪器设备；河南兄弟仪器设备公司拥有最齐全的BT600F分配型智能蠕动泵的型号，欢迎新老顾客朋友订购。
BT600S调速型蠕动泵
BT600S调速型蠕动泵详细说明一、BT600S调速型蠕动泵简介BT600S调速型蠕动泵流量范围0.00016-2300毫升/分钟；工作转速0.1-600转/分钟；具有正反，启停，全速（清洗），调速等基本功能外，另外还可通过“简易分装键”实现定时定量输送液体的功能。
在RS485通讯中，因为采用了MODBUS协议，更易于与其他控制设备如计算机，人机界面，PLC等连接。
二、BT600S调速型蠕动泵功能及特点• 4位LED数码管显示转速和工作模式；•LED指示灯显示正反，内控、外控、脚踏开关等工作状态；• 面膜按键操作；• 具有启停、正反、全速，调速、状态记忆（掉电记忆）等功能；• 简易分装控制，实现重复传输定量液体的功能；• 转速分辨率0.1-100转/分钟时为0.1；100-600转/分钟时为1；• 不锈钢外壳抗酸碱，耐腐蚀；• 大扭矩输出，可以安装不同泵头，实现不同泵头于驱动器组合；• 内部结构采用双层式隔离设计，电路板加喷三防漆工艺，达到防尘防潮效果；• 超强的抗干扰特性，宽电压设计，适用于复杂的供电环境；• 外控高低电平控制启停，正反，简易分装，光耦隔离；外控模拟量调节转速；• RS485通讯，支持MODBUS协议，方便与各种控制设备连接；• 可实现外部脚踏开关控制起停或时间分配器控制起停，实现简易分配灌装功能；显示面板及操作按键三、BT600S调速型蠕动泵技术参数• 流量范围：0.00016-2300毫升/分钟；• 流量精度误差：＜0.5%；• 转速范围：0.1～600（转/分钟）；• 转速分辨率：0.1（转/分钟）；• 电源电压：AC 220V±10%,50Hz/60Hz（标配）；AC 110V±10%,50Hz/60Hz（选配）；• 功率：小于＜60W；• 外控接口：外控输入电平5V、12V(标配)、24V（选配）；外控模拟量0-5V(标配),0-10V,4-20mA（可选）；• 外控数字通讯接口：RS485通讯，支持MODBUS协议；• 环境温度：0 ～40℃；• 相对湿度：＜80%；• 防护等级：IP31；• 机箱尺寸：（长×宽×高）223mm×150mm×195mm；• 重量：5.1KG；四、BT600S调速型蠕动泵适用泵头及软管、流量参数驱动器型号适用泵头通道数适用软管（mm）单通道流量（毫升/分钟）BT600S（不锈钢304机箱）YZ15 1 13#14#16#19#25#17#18# 0.0006～2300 YZ25 1 15#24# 0.1667～1700 2×YZ15 2 13#14#16#19#25#17#18# 0.0006～2300 2×YZ25 2 15#24# 0.1667～1700。
蠕动泵(软管泵)
蠕动泵资料工作原理：就象用手指夹挤一根充满流体的软管，随着手指向前滑动管内流体向前移动。
蠕动泵也是这个原理只是由滚轮取代了手指。
通过对泵的弹性输送软管交替进行挤压和释放来泵送流体。
就象用两根手指夹挤软管一样,随着手指的移动,管内形成负压,液体随之流动. 蠕动泵就是在两个转辊子之间的一段泵管形成“枕”形流体。
“枕”的体积取决于泵管的内径和转子的几何特征。
流量取决于泵头的转速与“枕”的尺寸、转子每转一圈产生的“枕”的个数这三项参数之乘积。
“枕”的尺寸一般为常量（泵送粘性特别大的流体时除外）。
拿转子直径相同的泵相比较，产生较大“枕”体积的泵，其转子每转一圈所输送的流体体积也较大，但产生的脉动度也较大。
这与膜阀的情形相似。
而产生较小“枕”体积的泵，其转子每转一圈所输送的流体体积也较小；而且，快速、连续地形成的小“枕”使流体的流动较为平稳。
这与齿轮泵的情形相似。
蠕动泵的优越性：·无污染：流体只接触泵管，不接触泵体·精度高：重复精度，稳定性精度高·低剪切力：是输送剪切敏感，侵蚀性强流体的理想工具·密封性好：具有良好的自吸能力，可空转，可防止回流·维护简单：无阀门和密封件具有双向同等流量输送能力；无液体空运转情况下不会对泵的任何部件造成损害；能产生达98%的真空度；没有阀、机械密封和填料密封装置，也就没有这些产生泄露和维护的因素；能轻松的输送固、液或气液混合相流体，允许流体内所含固体直径达到管状元件内径40%；可输送各种具有研磨、腐蚀、氧敏感特性的物料及各种食品等；仅软管为需要替换的部件，更换操作极为简单；除软管外，所输送产品不与任何部件接触。
蠕动泵的局限性:1.压力局限: 用柔性管，会使承受压力受到限制.2.泵在运作时会产生一个脉冲流,解决方法是:使用脉冲抑制器脉冲抑制器是一个简单的定位容器，工作原理是由于空气比液体更具有可压缩性，脉冲流进入容器、液体上的气袋下陷吸收脉冲进而平缓的流出脉冲抑制器蠕动泵的应用领域化工行业；采矿、冶金行业；造纸行业；油漆涂料行业；食品行业；陶瓷行业；石油行业；水处理行业；蠕动泵的分类使用蠕动泵是为了得到需要的流量，因此根据蠕动泵的操作和使用，分为：调速型蠕动泵、流量型蠕动泵、分配型蠕动泵。
兰格蠕动泵使用说明
兰格蠕动泵使用说明
兰格蠕动泵是一种正向位移泵，由泵头、驱动装置和管路组成。
泵头包括泵体、泵壳和蠕动泵头。
泵体内部是一个椭圆形的蠕动腔，泵壳上有一个可调节的压力辊，通过压力辊对橡胶管进行蠕动压缩，从而实现输送液体的目的。
2. 兰格蠕动泵的安装与调试
安装时，应将泵安装在平坦牢固的基础上，并确保管路连接牢固、不漏液。
接通电源后，进行空载试运转，检查泵的运转方向与流量是否正确。
如出现异常情况，应及时停机检查。
3. 兰格蠕动泵的使用注意事项
①泵体不得承受过大的外力和撞击，以免影响泵的使用寿命和性能。
②在使用过程中，应定期检查橡胶管的磨损情况，如出现磨损、老化等情况，应及时更换。
③在使用过程中，如遇到输送粘稠液体时，应适当增加压力辊的压力，从而提高泵的输送效率。
④在使用过程中，应注意液体的温度和粘度，以免影响泵的正常运转。
4. 兰格蠕动泵的维护保养
①定期清洗泵体和管路，确保泵的内部清洁卫生。
②定期更换橡胶管，以保证泵的正常运转和使用寿命。
③定期检查泵的密封性能和电气系统的安全性能，保证泵的安全
运转和使用。
5. 兰格蠕动泵的故障处理
如遇到泵的异常情况，应及时停机检查，排除故障后方可重新启动。
常见故障有：管路泄漏、橡胶管磨损、电气系统故障等，应根据具体情况进行处理。
如无法处理，应及时联系厂家或售后服务机构。
(完整版)蠕动泵标准操作规程
1 目的：建立BT100-1F蠕动泵的标准操作程序，保障操作标准化。
2 适用范围：适用于BT100-1F蠕动泵的操作。
3 责任者：工程部部长、设备操作程序制订人员。
4 内容：4.1 操作对象BT100-1F蠕动泵厂家：保定兰格恒流泵有限公司4.2 安装软管1、将扳杆逆时针扳动180°，打开上压块。
2、将软管自然放入滚轮与上压块之间，软管必须采用从蠕动泵厂商供应的灌装专用硅胶软管。
3、顺时针扳动扳杆180°，使上压块下压到位，管卡可靠地卡住软管，以防止软管工作时窜动。
4、将BT100-1F蠕动泵电源插头插入220v/50Hz交流电源，启动BT100-1F蠕动泵电源开关，可见显示屏亮，表明仪器进入工作状态。
4.3功能设置在“运行界面”下，按一下【旋钮】进入“设置”界面，通过转动【旋钮】分别选择“系统设置、工作方式、分配设置、校正功能”功能，按下【旋钮】对各个功能进行设置。
4.4操作步骤4.4.1流量工作方式1、确定液体的流量范围，开机完成初始化，并显示运行界面后，按下【旋钮】，进入“系统设置”界面，设置泵头和软管。
2、进入“工作方式”菜单选中“流量方式”。
3、按【返回键】回到工作界面旋转【旋钮】，调节好需要的流量进行设置。
4、若流量超差，按动【旋钮】进入“校正功能”界面，选中“流量校正”，设置好“测试时间”，按【启停键】进行校正。
运行完成后，旋转【旋钮】输入“实测液量”，如未达要求可重复校正。
5、按【返回键】退回到工作界面，按【启停键】开始进入流量工作。
4.4.2. 分配工作方式1、确定分配液量，按下【旋钮】，进入“系统设置”界面，设置泵头和软管。
2、在“系统设置”界面旋转【旋钮】进入“回吸时间”，根据需要设置“回吸时间”。
3、进入“工作方式”菜单选中“分配方式”。
4、进入“分配设置”界面，设置“分配液量、分配次数、流量”等分配参数。
5、进入“分配校正交”界面对分配液量进行校正，运行完成后，旋转【旋钮】输入“实测液量”，如未达要求可重复校正。
蠕动泵操作规程
蠕动泵操作规程
《蠕动泵操作规程》
一、安全操作注意事项
1. 操作人员必须熟悉蠕动泵的操作手册和相关安全规程。
2. 在操作蠕动泵时，必须佩戴防护眼镜和手套。
3. 使用前必须检查蠕动泵的电源线和接地情况，确保安全可靠。
4. 在操作过程中，不得擅自拆卸或更换蠕动泵的零部件。
二、操作步骤
1. 开启蠕动泵电源，确保电源线连接正确并接地良好。
2. 调节蠕动泵的流量和压力，根据具体需要进行相应调整。
3. 将输送介质管道连接到蠕动泵的进出口，确保连接牢固。
4. 启动蠕动泵，注意观察泵的工作状态和运行情况，确保正常。
5. 在使用过程中，若发现异常情况，立即停止蠕动泵并进行故障排查处理。
6. 使用完毕后，关闭蠕动泵电源，并按照操作手册要求进行设备的清洁和维护工作。
三、维护保养
1. 定期检查蠕动泵的零部件，确保各个部件的连接牢固和工作正常。
2. 定期润滑蠕动泵的传动部件，保持运转顺畅。
3. 定期清洁蠕动泵的输送介质管道，避免管道堵塞影响工作效率。
4. 定期检查蠕动泵的密封件，确保密封性良好，防止漏液现象。
以上是关于蠕动泵操作规程的相关内容，希望操作人员严格按照规程要求进行操作，确保设备运行安全可靠。
智能蠕动泵操作说明
智能蠕动泵（液晶）操作说明
一、该蠕动泵是一款流量精度高、用途广并具有多种工作模式可选的智能型精密
蠕动泵，使用该键“”或“”，速度分辨率转／分(运行状态下)，“▲”
加速键“”减速键，长按“▲”或“”键不放，速度为转连续加速
或转连续减速，一按一放为转加速或转减速。
二、工作模式有：手控、外控、、、通讯等可选。
三、通常情况下，产品在出厂时已经为你设置好了运行参数，用户无须另作设置，
只须插上电源，按启／停键和“▲”或“”加减速键即可正常运行，如果是更换或使用不同规格硅胶管，流量参数则应重新标定。
操作步骤
一、流量设置
、在待机状态下，按“菜单”键，屏幕显示：“流量显示设置”“时段工作设置”“工作模式设置”“流量标定设置”
、按“▲”或“”键移动光标，选定“流量显示设置”
、按“确认”键，屏幕显示：“流量设定”“运行时间”“间隔时间”“运行转速”。
注意：当流量一旦设定并确认，运行速度将自动生成，无需再做
设定。
、按“▲”或“”键选定光标“流量设定”，按“确认”键光标闪动。
再按“”或“”键光标移至对应位置，按“▲”或“”键设置所需
流量，按“确认”键保存该参数。
、按“”键光标选定“运行时间”设定，按“确认”键，再按“”或
“”键移动光标对应位置，按“▲”或“”键设置所需运行时间，按“确认”键保存该参数。
、“间隔时间”设置与“运行时间”设置相同，如果是连续运行，该二项目
1 / 2。
QBCH 01-2012-蠕动泵
传输型：例JL350L-1A（最大流量范围大于20L/Min）
4.3蠕动泵型号及命名
具体产品命名规则参见《蠕动泵产品型号命名规则》文件。
4.4基本参数
应符合表1数据
表1基本参数
指标名称
性能
紧凑/低流量型
实验室/标准型
工业/大流量型
批量/传输型
5.3.1.9电源适应功能。
5.3.2附加功能要求
5.3.2.1流量控制功能：根据设置的流量实现转速自动调整、锁定。（流量型、分配型泵）
5.3.2.2校准功能：根据设置的流量和实际测量误差可进行自动较准。（流量型、分配型泵）
5.3.2.3通信功能：可与上位机进行通信，实现遥控、遥信功能。（流量型、分配型泵）
不可出现功能丧失或不完整。
6.2性能试验
6.2.1滚轮总成的径向跳动误差实验
6.2.1.1在泵头的滚轮总成安装符合精度要求的2盘轴承，将其轴承位置架在符合精度标准的V型铁上，用外径百分表测量：重复测试三次，取平均值作为该滚轮径向跳动的实际测量值。
5.4.10.4抗浪涌能力
a.对泵的驱动器交流电源输入端子相线之间、相线与零线之间施加1kV（峰值）、1.2/50（8/20）uSTr/Td脉冲信号，泵的各项功能、性能应不改变。
b.对泵的驱动器交流电源输入端子相线与保护地线之间施加2kV（峰值）、1.2/50（8/20）uSTr/Td脉冲信号，泵的各项功能、性能应不改变。
蠕动泵技术标准
2012-07-01发布2012-07-01实施
前言
1 范围
2 规范性引用文件
3 术语
4 分类
4.1结构
4.2分类规则
BT-S系列操作手册
4
显示面板及操作按键
BT/S 系列流量智能型蠕动泵
键盘
向上箭头：转速增加键。按键一次，速度最低位加一； 长按此键，速度连续加十 向下箭头：转速减少键。按键一次，速度最低位减一； 长按此键，速度连续减
MODE：模式切换键。控制模式在键盘控制，脚踏 控制和外部控制之间切换，电机运转时无效
DIR：方向键。改变电机运动的方向，在顺时针和 逆时针两种状态切换
1415rs内部启停信号输出端操作说明准备工作打开蠕动泵外包装请先对照装箱单检查所有配件是否有误或损坏如果发现问题请及时与厂家或代理商联系认真阅读使用说明书并将其放在手边或固定地点收藏以便随时查将泵放置在一个水平桌面上后部距离障碍物保持200毫米以上的距离安装泵头及软管安装yz15yz25把泵头扁轴对准驱动器联轴器的凹槽推入转动泵头使泵头螺丝孔与驱动器泵头支架螺丝孔对准将泵头与泵头支架贴合将两条固定螺丝穿入泵头的固定孔拧紧
1 电话：0312-3250677 3250877 3250977 传真：0312-3250877-804
保定雷弗流体科技有限公司
目录 简介 ......................................................................................................................... 3 应用范围 ................................................................................................................. 3 功能及特点 ............................................................................................................. 3 部件及接口 ............................................................................................................. 4 显示面板及操作按键 ............................................................................................. 5
DDBT智能蠕动泵说明书
不同材料的软管。
蠕动泵出厂时随机所配软管，其流量精度已经过校准，若采用其他规格的软
管，需重新校准流量。祥见《操作使用说明》中的第一节“操作说明”。
弹性软管参数表：
程序号 （管号）
0
1
2
3
4
56789
软管内径 (mm)
1
2
3
4
56789
软管外径 (mm)
4
5
6
7
8 9 10 11 12
流量范围 (ml/min)
0-9999 秒间隙时间，按“ ”、“右”按键，可以选择右边四位数码管的某一位，
0. 001 0. 005 0. 01 0. 05 0. 1 0.5 1 5 10 -8.4 -40 -160 -280 -380 -480 -570 -650 -800
两通道并联×2
适用泵头
2YZ1515
技术数据：
1 通用技术参数：
·预定工作程序：十组 ·定时时间设定范围：0～9999 秒 ·间隔时间设定范围：0～9999 秒 ·电源电压：VAC220±10% 50/60Hz ·工作环境：温度 0-45℃ 相对湿度 ＜80%
“ ”键可以返回上一功能或进入下一功能。
按下“●”键后，即进入该工作方式。 启动马达运行。默认流速为最后一次自动保存的流速值。右边四位数码管显 示剩余定量值。
在定量工作时，按下“ ”键，显示预置定量值；按下“ ”键暂停；按
下“▲”、“ ”键可以调整流速，同时右边四位数码管显示当前的流速值，连
续 5 秒不放，流速值将快速递增/递减。 定量值是按倒计数运行的，定量值减到 0 后，发出报警声。按下“●”键可
解除报警。 每次按下“●”键后再启动，定量值将重新开始计数。
BUHLER蠕动泵 安装和说明书
请在安装和使用前仔细阅读此手册。
敬请特别注意所有安全守则，以避免不必要的意外事故。
Bühler Technologies GmbH / 德国比勒科技有限责任公司对由不适当操作以及在未授权情况下擅自改动机器所引起的后果不承担任何责任。
BC450006, 10/2010 Art. Nr. 90 31 127Bühler Technologies GmbH, Harkortstr. 29, D-40880 RatingenTel. +49 (0) 21 02 / 49 89-0, Fax. +49 (0) 21 02 / 49 89-20Internet: Email:********************************1目录页码1简介 (3)1.1安全注意事项概述 (4)2安装与线路连接 (5)3操作与维护 (5)4维修与报废处理 (5)4.1报废处理 (6)5附录 (6)5.1更换蠕动泵的软管(在配有蠕动泵的情况下) (6)5.2更换保险丝 (6)5.3备件 (7)6所附文件 (7)2 BC450006, 10/2010 Art. Nr. 90 31 1271 简介设备操作只有在下列条件完全满足时进行:-确保设备按照安装及操作手册使用，对不同的应用目的选用相应设备。
-注意在数据表和安装及操作手册中给出的功能极限，机器运作不能超出规定的使用极限。
-保证监控和保险措施妥当。
-在安装及操作手册中未注明的设备维护和维修，都由德国比勒科技有限责任公司完成。
-使用原装配件该说明书作为设备的一部分，请保存备用。
生产厂家保留在未事先申明的情况下修改说明书的权利。
各种安全警告的定义:注意提示有低危险的危险情况的关键词，如不避免可能会引起设备损伤或轻微至中度的身体损伤警告提示有中度危险的危险情况的关键词，如不避免可能会引起重度身体损伤或者死亡提示有高速危险的危险情况的关键词，如不避免会引起重度身体损伤或者直接死亡BC450006, 10/2010 Art. Nr. 90 31 127 31.1 安全注意事项概述该设备必须由熟知安全要求事项和潜在危险的专业技术人员安装。
蠕动泵BT说明书
B T 系列蠕动泵使用说明书常州普瑞流体技术有限公司常州市诚合软件有限公司目录1、 BT蠕动泵的技术说明1、概述…………………………………………………………………2、产品的特点及技术指标……………………………………………13、蠕动泵的工作原理 (1)二、 结构与特点1、泵头的组成及选用 (2)2、胶管的选用及安装 (6)3、泵头驱动器的选用 (6)4、泵头控制面板的组成 (6)5、控制器面板的操作 (7)三、BT型灌装蠕动泵的特殊功能1、光电开关的安装与调试 (8)2、通讯线的连接BT型时间分配灌装泵的技术说明1) 控制器DBP-Z接口说明2) 时间分配器的面板操作3、计算机控制说明 (9)四、故障检查与排除1、故障检查与排除方法 (10)2、典型故障检查与排除速查表 (10)五、产品的保养与安全注意事项a) 产品的保养……………………………………………………. (11)b) 安全注意事项……………………………………………………. (11)六、售后服务一、BT型蠕动泵的技术说明1、概述BT型蠕动灌装泵包括（BT100，BT300，BT600，BT3515）是一种高性能、高质量的泵。
BT3515该产品采用先进的微处理技术及通讯方式做成的控制器和步进电机驱动器，配以诚合最新研制出的泵头，使产品在稳定性、先进性和性价比上达到一个新的高度。
适用饮料、保健品、制药、精细化工等诸多大流量领域的高精度、高速度的多头流体灌装需要。
适合于5ml、10ml、20ml、50ml、100ml、250ml等的装量，装量越大精度越高。
1）产品的主要特点● 采用最新微处理技术，使得操作趋于人性化.● 多种控制方式，可单独控制和集中控制；可手动控制、自动控制和外部触发控制，适合不同场合的需求● 自动检测功能，能实行有瓶灌装，无瓶不灌装，大大地减少不必要的浪费● 采用最先进的RS-485通讯接口，抗干扰能力强，控制差错率低，且可远距离遥控，最远达1.2公里；由于RS485通讯接口的采用，控制器可以同时控制多台蠕动泵工作.● 多泵头选用，适合于不同灌量、不同精度的需要。
蠕动泵操作流程
蠕动泵操作流程1. 简介蠕动泵是一种通过压缩和伸展软管以推送液体的设备。
本文档将介绍蠕动泵的基本操作流程。
2. 操作步骤以下是蠕动泵的操作流程：2.1 准备工作在操作蠕动泵之前，需要进行以下准备工作：- 确保蠕动泵的电源已连接并正常工作。
- 检查软管是否安装正确并紧密连接到泵体。
- 检查液体供应是否正常并连接到泵体。
- 检查控制面板上的参数设置是否正确。
2.2 启动蠕动泵按照以下步骤启动蠕动泵：1. 将电源开关置于开启状态。
2. 按下启动按钮，蠕动泵将开始运行。
2.3 设置流量和压力根据需要，设置蠕动泵的流量和压力。
通常可以通过以下方式进行设置：1. 使用控制面板上的键盘输入所需的流量和压力数值。
2. 通过旋转调节器调整流量和压力大小。
2.4 操作监控在使用蠕动泵时，应及时监控以下指标：- 流量：通过控制面板上的显示屏可以实时监测蠕动泵的流量输出。
- 压力：通过控制面板上的显示屏可以实时监测蠕动泵的压力输出。
- 错误提示：如果控制面板上显示任何错误提示，请停止蠕动泵并检查问题。
2.5 停止蠕动泵在完成操作后，按照以下步骤停止蠕动泵：1. 按下停止按钮，蠕动泵将停止运行。
2. 将电源开关置于关闭状态。
3. 安全注意事项在操作蠕动泵时，请注意以下安全事项：- 确保操作人员了解蠕动泵的操作流程和安全规范。
- 在操作过程中始终戴上适当的防护手套和眼镜。
- 禁止手指或其他物体接近蠕动泵的运动部件。
- 在清洁和维护蠕动泵之前，务必先断开电源并等待蠕动泵完全停止运行。
以上就是蠕动泵的操作流程和安全注意事项。
请在操作时严格按照以上步骤进行，以确保安全和操作的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B T 系列蠕动泵使用说明书常州普瑞流体技术有限公司常州市诚合软件有限公司目录1、 BT蠕动泵的技术说明1、概述…………………………………………………………………2、产品的特点及技术指标……………………………………………13、蠕动泵的工作原理 (1)二、 结构与特点1、泵头的组成及选用 (2)2、胶管的选用及安装 (6)3、泵头驱动器的选用 (6)4、泵头控制面板的组成 (6)5、控制器面板的操作 (7)三、BT型灌装蠕动泵的特殊功能1、光电开关的安装与调试 (8)2、通讯线的连接BT型时间分配灌装泵的技术说明1) 控制器DBP-Z接口说明2) 时间分配器的面板操作3、计算机控制说明 (9)四、故障检查与排除1、故障检查与排除方法 (10)2、典型故障检查与排除速查表 (10)五、产品的保养与安全注意事项a) 产品的保养……………………………………………………. (11)b) 安全注意事项……………………………………………………. (11)六、售后服务一、BT型蠕动泵的技术说明1、概述BT型蠕动灌装泵包括（BT100，BT300，BT600，BT3515）是一种高性能、高质量的泵。
BT3515该产品采用先进的微处理技术及通讯方式做成的控制器和步进电机驱动器，配以诚合最新研制出的泵头，使产品在稳定性、先进性和性价比上达到一个新的高度。
适用饮料、保健品、制药、精细化工等诸多大流量领域的高精度、高速度的多头流体灌装需要。
适合于5ml、10ml、20ml、50ml、100ml、250ml等的装量，装量越大精度越高。
1）产品的主要特点● 采用最新微处理技术，使得操作趋于人性化.● 多种控制方式，可单独控制和集中控制；可手动控制、自动控制和外部触发控制，适合不同场合的需求● 自动检测功能，能实行有瓶灌装，无瓶不灌装，大大地减少不必要的浪费● 采用最先进的RS-485通讯接口，抗干扰能力强，控制差错率低，且可远距离遥控，最远达1.2公里；由于RS485通讯接口的采用，控制器可以同时控制多台蠕动泵工作.● 多泵头选用，适合于不同灌量、不同精度的需要。
采用诚合最新泵头3515。
最新诚合泵头，设计新颖、合理，灌装平稳、抖动小且无滴漏● 步进电机带动泵头，易于控制启停，因而精度高，非常适用定量灌装2）产品的主要技术指标●转速范围：1—600rpm可调，（根据你选择的型号）正反转可控，速度分辨率为1rpm● 调速和控制方式：控制器通过RS-485通讯接口与各泵头驱动器连接进行调速和控制；控制方式有自动控制、手动控制和外控三种（具体说明后面有介绍）● 显示方式：控制器LCD显示驱动器转速、工作参数和工作状态● 适用电源：220VAC（±10%），50Hz/60Hz● 工作环境：温度0~40℃，相对湿度<80%4、蠕动泵的工作原理就如用手指夹挤一根充满流体的软管，流体就顺着手指向前滑动一样，蠕动泵是通过旋转的滚柱挤压胶管来完成流体输送的。
因为被输送的流体只在胶管里流动，与泵体驱动器等部件不相接触，所以避免了污染的可能。
胶管材质经过严格挑选，采用无毒、耐磨、抗撕、耐腐蚀性的卫生级橡胶，符合药品生产的GMP标准及食品生产的FDA标准。
蠕动泵工作原理图解如下：1）泵头有两部分组成：转子和机架。
泵管床就固定在转子和定子之间，而泵管安装在泵管床里。
2）当转子的辊子经过泵管时，将流体甩出。
当辊子后的泵管恢复其形状时，产生真空，将流体吸入。
3）辊子之间的流体形成一个“枕头”的形状。
该形状是由枕头尺寸和枕头移动速度所决定。
枕头形状保持不变，除非流体粘度很大。
从上述原理中可以看出，蠕动泵具有以下优点：▲ 流体和泵不受污染—液体只接触泵管▲ 耐久—适合各种工业或实验条件▲ 自吸功能—非虹吸，可干运行并自吸，无倒流▲ 低维护—无阀门的密封垫片▲ 易于清洗和清洁—只需简单更换泵管就可重新工作▲ 多用途—柔和、平稳的流动是输送高粘流体、气体以及腐蚀性强的流体的理想工具二、结构与特点：1.产品的组成:泵头采用符合美国FDA规程要求的（SUS316L和卫生级有机玻璃）加工而成。
泵管采用耐磨医用硅橡胶，控制驱动部分先进可靠，该系列泵可使用两种以上的泵管，大大地增加了适用范围，并具有 结构先进合理，装拆泵管方便，传输精密，连续可调，使用寿命长，外形美观等特点。
可供BT型蠕动灌装泵选择的泵头这里介绍两种泵头的组成：1，CH1515前视图侧视图CH2515前视图侧视图DG 前视图侧视图YH1515前视图侧视图CH35151 泵体所有组件的基础体2 安装孔两个，用于将整个泵体固定于驱动器上3 管卡左右均有一只，可以调整以适用于不同规格的胶管4胶管根据要求选用，装入管卡内，具体安装方法在说明书中有介绍，其它如滚柱（三到八粒可选用）、主轴等均在内部，图片上没有。
（2）、如诚合EL3515泵头1 泵体—所有组件的基础体2 扳卡------ 装胶管时用于提升或下压上压块3上压块----- 可沿本体上下移动，用于固定胶管4 管卡 ----- 左右均有一只，可以调整以适用于不同规格的胶管5 主轴 ------ 与驱动电机相联，随电机转动6安装孔----- 两个，用于将整个泵体固定于驱动器上.7固定旋钮-------用来调节软偏心轮使软管压紧3．胶管的选用基本型蠕动泵用软管管号13#14#16#25#17#18#15#壁厚(mm) 1.6 2.5内径(mm)0.8 1.6 3.1 4.8 6.47.9 4.8BT00-1000-10ml0-21ml0-74ml0-148ml0-210ml0-290mlBT00-3000-0-0-0-0-0-0-25ml56ml246ml510ml870ml1140ml520mlBT00-6000–42ml0-162ml0-492ml0-1020ml0-1740ml0-2280ml0-1020ml软管承力(Mpa)连续0.170.140.10.070.17间隔0.270.240.140.10.27选用原则：1）据规定时间内的灌装量（当然与速度有关）2）根据灌装针头的大小选用，以避免冲出泡沫4．泵头驱动器的选用目前泵头驱动器有直流电机和步进电机等，该系统由于灌装精度要求很高，所以采用步进电机作驱动器。
这里采用的是本公司的BT型驱动器，其主要技术指标如下：● 转速范围：BT100(1—100rpm) ,BT300（1—300rpm）,BT600(1—600rpm)可调，（根据你所选择的型号）正反转可控，速度分辨率为1rpm● 调速和控制方式：控制器通过RS-485通讯接口进行调速和控制；另外各个泵头还可独立可调速● 显示方式：三位数码管显示速度，发光管指示转向● 适用电源：220VAC（±10%），50Hz/60Hz● 外控接口：由DBP-9与外部连接3) 0~5V电压或4~20mA电流转速控制，高低电平启/停控制4) RS-485电平转速及启/停控制5) 本系统采用后者控制5．泵头控制面板的组成从视图中可以看出泵头上均由按键、数码管和发光管供工作状态显示和操作。
6．面板的操作面板上有四个按键，分别为启/停、转向及控制转速的↑和↓键；另有两个指示灯，分别为正转和反转指示。
单个蠕动泵的操作比较简单。
每只泵均可单独操作，速度调节范围为1~100转每分钟，控制转速的↑和↓键每按一次速度变化1，当按住不松时，速度值将连续变化，越变越快。
1. DBP-Z的接口说明（见图）1脚： NC 没用。
2脚：接地。
3脚：NC。
4脚：+12V 外供电压，电流不大于300mA。
5脚：A 控制电压输入端，当8脚接地时，泵的转速由外接电压控制。
输入电压为1~5V。
电压越高转速越低。
当外控为电流控制时，输入电流为4~20mA。
同样是电流越大转速越低。
注：（调节速度时不宜过快）。
6脚：A RS485通讯接口A。
7脚：B RS485通讯接口B。
其它设备可以按协议通过它们对蠕动泵的转速、转向、启动和停止进行控制。
8脚：电压电流外控控制端，当该脚接地时，泵的转速自动转入受5脚的电压控制。
高电平为1~5V。
电流控制时，输入电流为4~20mA。
9脚：启动/停止控制端。
当该脚接地时泵停止运转，当接高电平时，泵的启停受外控、通讯控制及面板控制。
高电平为3V~5V。
注意：当控制器工作时，每个蠕动泵的启停受控制器控制。
三，蠕动灌装泵的特殊功能。
1 a)通讯线的连接由后视图可以看出，泵头驱动器和控制器上均有两只DBP-9Z，只要将控制器上通讯口与第一个泵头驱动器的一只主连接头相连（要为控制器供电），然后按级联方式连好即可（不分主次，因为只要两根通讯相连即可）。
b)光电开关的安装与调试为了适应自动灌装线的要求，如：BT型9针蠕动灌装泵可配置10只光电开关，其中一只装在集中控制器上，用于检测灌装针头是否到位；另外九只装在每只泵的驱动器上，用于检测灌装位置上是否有容器存在。
光电开关的工作原理是：开关内部发射出红外光，当遇到物体后红外光被反射回来，被内部的光敏管接收，再经放大处理去控制三极管的导通和截止，从而输出控制电平（高电平或低电平）。
这里是当检测到物体后输出电平由高变低。
说明：与之相连有三根线，一根电源线（供6–24V，这里供12V）；一根地线；一根控制输出线。
a) BT型蠕动灌装泵的操作1时间分配控制器的操作1）控制器DBP-Z接口说明1脚： NC 没用。
2脚：接地。
3脚：NC。
4脚：+12V 外供电压，电流不大于150mA。
这里不用。
5脚：接地。
6脚：OUT－。
这里不用。
7脚：OUT＋ 当分配器控制蠕动泵工作时，该脚与6脚间被打通（其间串接了一只2.2K的电阻）。
电流由OUT＋流向OUT－。
用户可根据需要连接。
这里不用。
8脚：CTL＋。
9脚：CTL－。
二者组合作为外控触发信号（其间串接了一只2.2K的电阻），电流由CTL＋流向CTL－。
如果是高电平触发，只要将CTL－接地，信号由CTL＋加入；如果是低电平触发，只要将CTL＋接高电平，信号由CTL－加入。
这里只要将CTL＋接+12V，将CTL－接光电开关的控制信号输出即可。
2时间分配器的面板操作控制器可以按所设的工作时间和停止时间控制蠕动泵的启动和停止。
面板上各功能键均由标志和文字，比较容易理解。
同时转速、机型、流量、管号、工作时间（0.1~99.9秒）、停止时间（延迟时间）（0.1~99.9秒）、工作模式和转动方向均在LCD屏上显示，一目了然。
所有设置均由面板按键盘完成，只要按动相应按键，则该项变成反白显示，然后按确认键，就可以由上下箭头键进行调整设置。
当进入某项反白显示时，也可以用方向键来调整设置项，设置完成后按确认键退出设置。
注：流量是根据管号和转速计算所得近似值。
