用同轴电缆制作天线
八木天线制作
八木天线的制作八木天线它的优点是结构简单、增益高、方向性强，比较适合业余无线电爱好者自己动手制做。
本人根据有关资料和个人制做12单元八木天线的经验，向大家介绍一下有关八木天线的设计计算和制作方法。
本人设计的八木天线的图纸：下面先介绍一下各振子长度的计算方法。
1．反射振子长度取0.52λ。
（λ是波长）2．馈电振子长度取0.95λ/2；馈电振子宽度取0.03λ；馈电振子接线开口宽度一般取2.5cm。
3．引向振子长度取0.4λ（10单元以上的，最远端的3~4个引向振子长度取0.2~0.3λ）。
各振子间的间距。
1．第一根引向振子与馈电振子的间距为0.1λ。
2．第二根引向振子与第一根引向振子的间距为0.12λ。
3．第三根引向振子与第二根引向振子的间距为0.13λ。
4．第四根引向振子与第三根引向振子的间距为0.15λ。
5．第五根引向振子与第四根引向振子的间距为0.16λ。
6．第六根引向振子与第五根引向振子的间距为0.2λ。
7．第七根引向振子与第六根引向振子的间距为0.3λ。
8．其于的引向振子间的间距0.325λ。
9．反射振子与馈电振子的间距为0.15λ。
加工与安装注意事项材料的选用：a. 频率在400MHz以下的振子选用φ8~12的铜管或铝管。
b. 频率在400MHz以上的振子选用φ3~6的铜管或铝管。
c。
天线横杆和支架可选用金属管或其他材材。
加工方法：a. 馈电振子选用φ8~12mm铜管或铝管的可以采用热加工方法按设计的形状和尺寸把金属管内装满比较细的干沙子（注意要装实），加热后弯制成型，然后将沙子倒出既可，馈电振子选用φ3~6mm铜管或铝管的可以采用冷加工方法按设计的形状和尺寸用弯管器弯制成型。
b. 反射振子和引向振子分别焊接在天线横杆上，也可用螺丝钉固定，（注意所有振子一定要在一个平面上和天线横杆垂直，馈电振子要和天线横杆绝缘）安装和注意事项：用于接收电视信号，振子和地面平行安装。
用于接收调频广播信号或用于业余电台的发射和接收时振子和地面要垂直安装。
各种J型天线制作
形形色色的J型天线J型天线的特点：J型天线又叫波兰人天线，其特点是辐射仰角极低，且有一定的增益，效率是1/4 GP天线的二倍。
增益有3-4.5DB. J型天线上边的1/2部分是辐射段，下边的1/4部分是匹配段。
调整好的J型天线的阻抗为纯阻50欧，可直接与50Ω同轴电缆连接。
由于其取材容易制作简单，得到了许多HAM的喜欢。
见图一、图一A ：馈电点的接法：50Ω同轴电缆的芯线接长边馈电点，外皮接短边馈电点。
驻波的调整：J型天线SWR受环境的影响较大，馈电点的位置一定要用驻波表在实际安装位置来调整。
J型天线计算：/jpol.htm根据图一用软件计算的J型天线的各部尺寸：( 米)频率 A B C D7.0500 30.480 10.116 0.994 0.95114.175 15.161 5.032 0.494 0.47221.400 10.040 3.331 0.326 0.31428.200 7.620 2.530 0.250 0.23829.600 7.260 2.411 0.238 0.22650.000 4.298 1.426 0.140 0.134145.00 1.481 0.491 0.049 0.046435.00 0.494 0.165 0.015 0.015J型天线还有很多的形式，详见图二到图八，天线的形式也还在不断的变化之中，希望大家举一反三，不断添加，创造出中国人自己的天线。
图一：标准J型天线增益=3db图一A：馈电点的接法J型天线的各种变形：图二：V/U双段J型天线由单频段J型天线发展而来，双段匹配的馈电方式由两段50Ω同轴电缆完成。
连接到T形合路器后，用50Ω电缆引入室内。
图三：折合振子J型天线增益=6db300欧馈线做的J型天线,取材容易，便于携带。
同样也适用于短波段。
图四：折合振子J型天线详图折合振子J型天线,折合部分增加了一个半波可提高增益。
如果直接增加半波就要加反相线圈，折合过来后，既缩短了长度又起到了反相作用。
2米0.7米八木天线制作
2米四单元和0.7米十二单元天线制作(DIY)随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。
目前开台使用V/U段设备的朋友还是多数,作本地HAM 通信架设一简易的“J”型天线就足够了。
如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。
《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。
首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁(本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。
25MM角铁、长40CM 和60CM 各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。
Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定），Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只（中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。
下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。
按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。
如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。
把60CM长的角铁按图示尺寸做成“L”型（直角形）。
COCO天线的设计制作
同轴共线天线（Coaxial Colinear A ntenna）刘辉，ceeliu，BGILQX一、COCO天线的基本原理：1．1COCO天线即同轴共线阵天线，为尊重发明人，我也称其为喜连川天线，也有称之为特首天线、同轴棒子天线、玻璃钢天线等，在国际上最好还是用根据其结构命名的“同轴共线阵天线”（Coaxial Colinear A ntenna）便于交流。
1．2COCO天线是一种并联谐振天线阵，在均匀无耗传输线上，所有辐射单元间距相等并且为某一频率f0下的1/2波长，所有辐射单元的阻抗等于全部并联在一起，每个单元的电压与电流都是相同的，由于结构上每1/2波长交替一次，每个单元的相位也是相同的，因此这种特定的等幅同相只在中频f0时成立，具有类似谐振回路的窄带特性，此时，在线阵的法向有最大辐射。
天线增益为G=10log（n）。
1．3类似谐振天线阵还有富兰克林天线，即将若干1/2振子用反相单元串接而成的共线阵，优点在于可以利用谐波设计成双频段或多频段。
所谓“棒子”不外乎以上两类共线阵或其变异结构。
二、COCO天线的结构特点：我所制作的COCO天线，结构为9段1/2波长的RG-59同轴电缆，直流短路式避雷，3/4波长阻抗变换，1/4扼流套，尼龙支撑，低损耗玻璃钢天线罩，全密封防水，理论增益9.5dBd或11.65dBi。
三、COCO天线的材料选用：3．1 主振子电缆选用美国BELDEN的电缆8241，品质优良，性能稳定，参数全面而且准确，是中国联通A TM骨干网选用的型号。
3．2 接头选用专业设备使用的N型接头，同样是美国品牌Amphenol，适用频率DC~11G，国家广电总局地球站和中央电视塔选用的品牌。
没有配业余电台常用的M头（或叫SL16或叫UHF等，连准确的名称都没统一），可用转接头转换成任何50欧标准接头。
3．3 天线罩是从玻璃钢厂家定做的专门用于天线罩的低损耗玻璃钢管，质量轻，强度高。
3．4 馈线选用美国BELDEN的9913，0~6G，低损，大功率容量，主要用于微波、雷达、移动基站、电视发射塔等。
小罐头有大用 自制大功率WiFi天线
小罐头有大用自制大功率WiFi天线Topic: 应用文章热荐★★★★★作者：Rowan文章来源：本站原创点击数：更新时间：2007-7-1编者按：这篇文章成文于2004年10月7日，发表在《大众硬件》杂志上。
当时迅驰本本已经比较普及，WiFi也已经是非常热门的应用。
但是人们可能对无线路由器和WiFi的实用范围有更多要求。
很多人希望能够让无线信号传得更远一些。
由此我就写了这样一篇制作高功率，超远距离WiFi天线的文章。
这篇文章在当时大功率WiFi天线还没有得到普及的时候，简直就是一颗重磅炸弹。
这篇文章也是我所有DIY制作类文章中，自认为比较牛B的一篇。
不仅仅有详细的改造过程，还有非常丰富的理论讲解和技术分析。
并且由于改造比较复杂，杂志篇幅有限，不能刊登所有细节图片。
这里全部贴出来，供大家研究学习。
小罐头有大用自制无线网络天线如果你曾经使用过Wi-Fi无线网络设备你就会知道微波炉和手机是无线网络信号的大敌。
当你周围有微波炉在工作或者有人在打手机的时候，网络信号的质量就会明显下降。
为了增强无线网络信号的强度，我们可以购买专用的信号增强天线来解决这一问题。
在当今市场中，已经可以买到很多Wi-Fi专用的天线产品了，但是他们的价格都不便宜。
即使是专用的Wi-Fi天线产品也并不能适应每一个用户的实际应用环境。
在这篇文章中，我将教会你自己制作多种信号天线，让你从容面对多变而复杂的Wi-Fi无线应用环境。
你将可以使用手边简单而便宜的材料，制作出功能强大的Wi-Fi无线天线。
准备材料首先，你要翻翻自家的工具箱找到一些必备的工具和材料来。
一根同轴电缆天线一个高100mm，直径为135mm的金属灌（100mm x 135mm）N型同轴电缆连接头尖嘴老虎钳子宽嘴老虎钳子锋利的刀子一把剪刀一把锤子一把钻头一把电烙铁和焊锡一小块铜片天线的类型基本上家用Wi-Fi信号增强天线共有两种类型，一种是普林格尔状天线，另一种是罐状天线。

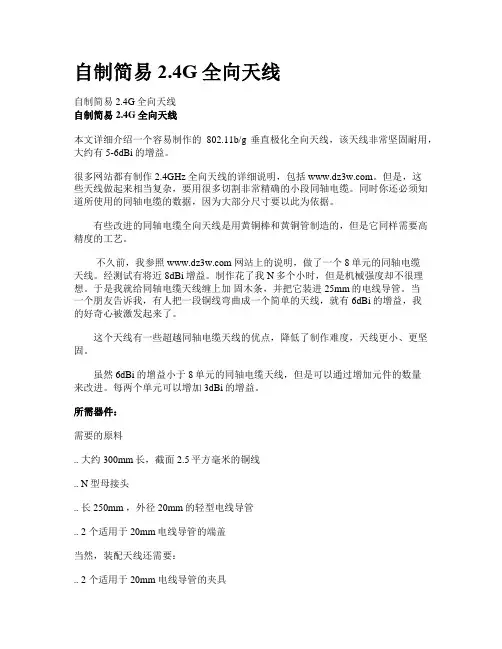

自制简易2.4G全向天线
自制简易2.4G全向天线自制简易2.4G全向天线自制简易2.4G全向天线本文详细介绍一个容易制作的802.11b/g垂直极化全向天线，该天线非常坚固耐用，大约有5-6dBi的增益。
很多网站都有制作2.4GHz全向天线的详细说明，包括。
但是，这些天线做起来相当复杂，要用很多切割非常精确的小段同轴电缆。
同时你还必须知道所使用的同轴电缆的数据，因为大部分尺寸要以此为依据。
有些改进的同轴电缆全向天线是用黄铜棒和黄铜管制造的，但是它同样需要高精度的工艺。
不久前，我参照 网站上的说明，做了一个8单元的同轴电缆天线。
经测试有将近8dBi增益。
制作花了我N多个小时，但是机械强度却不很理想。
于是我就给同轴电缆天线缠上加固木条，并把它装进25mm的电线导管。
当一个朋友告诉我，有人把一段铜线弯曲成一个简单的天线，就有6dBi的增益，我的好奇心被激发起来了。
这个天线有一些超越同轴电缆天线的优点，降低了制作难度，天线更小、更坚固。
虽然6dBi的增益小于8单元的同轴电缆天线，但是可以通过增加元件的数量来改进。
每两个单元可以增加3dBi的增益。
所需器件：需要的原料.. 大约300mm长，截面2.5平方毫米的铜线.. N型母接头..长250mm ，外径20mm的轻型电线导管.. 2 个适用于20mm电线导管的端盖当然，装配天线还需要：.. 2 个适用于20mm 电线导管的夹具或者：..金属支架我用的是一段截面2.5平方毫米的废旧铜线。
这种铜线的直径大约是1.6mm，不需要借助任何特殊工具就能弯曲到需要的形状。
还需要用N型母接头把天线和无线装置连接起来。
也可以用其它接头(比如：TNC,SMA等等)，这取决于你的连接线端的接头。
我用的是下面的这种设计：一段铜线，在特定位置弯出一些圆环，就组成了天线。
各部分的尺寸是非常重要的，参考下面这张图底部是1/2波长，中间部分是3/4波长，顶部要稍微小于3/4波长，以便减少电容的影响。
802.11b 标准使用2.412MHz 到2.484MHz 频率范围，其中心频率的1/2波长是61mm，3/4波长是91.5mm。
天线制作十二款之四 VU双段J型天线
天线制作十二款之四VHF/UHF双波段超级J型天线J型天线由于其结构简单、辐射仰角极低，具有3dB的较高增益和自匹配功能、便于直接与50Ω同轴电缆连接等特点，得到了广大无线电爱好者的青睐。
要实现VHF、UHF段天线合为一体，一般都需要多振子或者陷波器等频段扩展技术，因而商品天线对这些技术采用得比较多，爱好者中自制和使用常见的J型天线以单波段形式居多。
本文介绍一款适合爱好者自制的VHF/UHF双波段超级Ｊ型天线。
工作原理工作原理图1为单波段J型天线。
天线基本原理就是1/2波长端馈天线，这种天线不仅可以在UHF/VHF频段使用，而且在HF频段也有着广泛的应用。
只不过我们在VHF/UHF频段常见的都是垂直架设，其结构形式类似于英文字母J。
天线1/2波长部分为天线的振子，1/4波长部分为匹配单元。
图2为高增益J型双波段天线的基本原理。
图1 2m J型天线工作基本原理图图2 高增益J型天线图3 144/430MHz天线天线振子绝缘棒的加工（也可以不用车制，绝缘材料棒的内径与管材相吻合即可）图4 1/4波长陷波器（相位线）的制作图5 双段超级J型天线制作、安装数据其原理是在原来半波长J型天线的基础上，通过1/4波长相位线再堆垒一个1/2波长的天线振子，以提高天线的辐射面积，进一步降低仰角，提高增益，据称天线增益可达6dB以上。
如果我们在原有半波长J型VHF天线的基础上，增加一个1/4波长的陷波器，再堆垒一个VHF 段的1/2波长振子，让天线三倍频工作于UHF频段，那么此天线就成了我们要介绍的VHF/UHF双波段超级J型天线。
材料材料除S0-239插座以外，天线材料都可以在小五金店或者车辆配件商店购得，整个天线可在两个小时内制作完成。
在此VHF/UHF天线的设计中，使用了12.7mm铜油管和6.35mm软铜管两种规格（当然19.05mm直径的油管也可以使用。
铝管由于极易氧化，同时顺焊性差，因此不建议使用）。
对于双段天线1/4波长的相位线连接装置的制作，笔者曾尝试使用聚四氟乙烯绝缘材料，但后来改变了设计，使用玻璃钢或者尼龙棒来制作，可以进一步提高其机械强度。
几种超简单线天线制作方法，入门、应急、野外都能用！
几种超简单线天线制作方法，入门、应急、野外都能用！线天线是最简单的短波天线之一，它们非常适合作为短波新手的第一根天线、应急通讯时的速搭天线选择，或者作为老手野外架台时的一个选项。
制作它们并不需要很高的技术或很多钱，而且他们的效果还不错。
速速学起！最无脑——任意长长线天线这种天线由长线、地线和天调组成，其优点是架设方便，无脑，直接可以使用。
缺点是需要天调（在确定波段及频点的情况下，可以使用长线1:9巴伦替换天调）图纸上方为任意长度的长线，下面为所用频点波长的四分之一长度的地线。
将两者连接至天调，并使用天调将阻抗匹配，直接连接至发射机即可使用。
最百变——DP天线水平半波长DP天线由相等长度的两端辐射子组成，由1:1巴伦进行阻抗及平衡转换，并连接至发射机。
天线总长=142.6/频率（频率单位为MHz） xx是为了调整天线而额外留出的长度，一般为10~15厘米左右。
将计算出的长度的电线从中间截断，并连接至巴伦。
两边扯直后，利用天线分析仪测试驻波，并通过弯折两边多余的线头来调整，调整至接近1：1时为最佳。
多段DP同理，只不过将多个辐射子连接至一个巴伦。
电波会使用适合的天线发射。
把这种天线垂直架设，便成了垂直DP天线，这种天线一般多见于海事电台，在此不再赘述。
若将DP天线的两端垂下或拉起，则构成了正/倒V天线。
最妥协——温顿天线温顿天线与DP天线类似，所不同的是其馈电点偏向一边，在一段安装不便的情况下该种天线很适合使用。
其图纸如下图所示。
图中λ为波长长度，单位为米。
该天线使用4:1巴伦。
图中标注的是75欧同轴馈线，然而做发射用时请使用50欧姆馈线。
在天线与牵引绳的连接处要使用绝缘子以起到分隔作用。
以上三种天线只是线天线家族中的一小部分，线天线还有很多种类型可以使用。
这里只是选出了三种最常见最容易制作的天线。
收藏起来，国庆节做一根天线出去玩咯！本文中天线图纸来自于：，这个网站上还有很多线天线的设计图纸，不妨去看一看！转载请注明出处：《现代通信》杂志公众号【CQ现代通信】。
免费共享--自制便携29.6M四分之一波长垂直地网天线
《无线电》合订本光盘１９５５－２００５解密版２００４年第１１期
地网用的电线平均分成三段，取一段长５ｃｍ、宽２ｃｍ的薄铁皮或铜皮，将三段电线每隔 １．５ｃｍ分别焊在薄金属片上，将同轴电缆的外网也焊在该金属片上，然后将金属片围在 ＰＶＣ管的外壁上，用细金属丝将其捆紧，取一段约粗２ｃｍ、长２５ｃｍ的钢管，在距一端１０ｃｍ 的地方，平行地每隔１２０°钻上３个孔，要比电线的直径略大，然后将三根做地网用的电 线分别从孔中穿出，如图２所示。天线的主体含有ＰＶＣ管的那段放入钢管内，如果这时ＰＶＣ 管与钢管的间隙较大，可以用木条之类的填充一下，然后用ＡＢ胶将它们结合的部分填 满，如图３所示。这样天线的整体就能非常坚固，不易损坏，而且具有很好的防水性能。
材料选用
笔者选用了直径为１５ｍｍ的不锈管２．５ｍ，因为这种材料机械强度很高（在装饰材料市 场大约５元钱）；地网线选用普通照明用的４ｍｍ２铜芯线材５ｍ；ＡＢ胶一盒，这种胶很适合 在恶劣的条件下使用；一根直径１８ｍｍ、长度１００ｍｍ的ＰＶＣ管；一根直径２５ｍｍ、长度２５０ｍｍ 的铁管；尼龙拉绳根据具体情况准备适量。
天线调试
将制作好的天线架离地面几米高处进行调试，以减小地面对它的影响。这里注意天 线的主体与下部的连接部分一定要作绝缘处理，以防止天线从该处接地。做地网的３根电 线接上尼龙绳，当作天线的拉线。初试该天线，在２９．６Ｍ频段时驻波在１．７，通过修剪地 网的长度来调节驻波比。经过几次修剪，驻波终于在１．２左右。
《无线电》合订本光盘１９５５－２００５解密版２００４年第１１期
自制便携２９．６Ｍ四分之一波长垂直地网天线
张华
笔者自制了一种四分之一波长的天线，用材少，易于移动和组装，写成此文，供大 家交流。
性能分析
垂直地网天线的发射倾角低，覆盖范围近似于一个以发射点为半径的圆，很适合做 远程通联。制作便携天线首先考虑的频段应该是２９．６Ｍ。这种天线的主体长度可根据公 式进２５×０．９６ ＝ ２．４３ｍ。
自制430MHz五单元八单元八木天线
DIY430MHz五单元八单元八木天线文章整理:BG4PYI八木天线是一种典型的定向天线，也称为八木宇田天线、引向天线。
八木天线结构如图1所示，它由一个有源振子，一个反射器和若干根引向器组成。
其中稍长于有源振子的反射器起反射能量作用，较有源振子稍短的引向器起引导能量的作用。
有源振子两侧的反射器和引向器使原来的双向辐射变成单向辐射，以提高天线的增益。
八木天线结构简单、馈电方便，具有较高的增益，广泛应用于VHF/UHF频段。
天线尺寸八木天线的单元数目、长度及各单元间距对天线的增益、前后辐射比及带宽等指标都有很大的影响。
八木天线尺寸的理论计算比较复杂，多数情况下是利用一些近似公式、经验数据进行初步选取，或者在一个成品天线基础上进行修改，然后通过实验，反复调整好后再最后确定相关数据。
八木天线尺寸的确定需要从天线各项性能指标中折衷考虑。
本天线反射器的长度取35 cm(0.5λ，波长λ=70cm)，三根引向器的长度相等，都取31cm(0.44λ)，有源振子的长度暂取34cm(0.486λ)，实际长度还要在天线调整中确定。
引向器的间距选取有变间距和等间距二种。
各单元间距可在0.1λ到0.34入之间选取。
引向器的间距取值大时，天线增益高；间距小时，天线的频带特性好。
本天线引向器的间距取值0.2λ。
要注意的是第一根引向器与有源振子之间的间距要小一些，一般为0.14λ。
反射器与有源振子的间距也为0.2λ。
天线各单元长度及间距见表1五单元。
五单元R A L D1 D2 D3 dr d1 d2 d3(mm) 350 330 6 318 310 295 140 105 135 135表2八单元八单元R A L D1 D2 D3 D4 D5 D6 dr d1 d2 d3 d4 d5 d6(mm) 349 319 5 310 300 290 280 274 273 146 95 109 131 140 154 163γ匹配天线与馈线连接时首先要解决的是阻抗匹配问题。
自己制造无线网络增益天线
无线路由及网卡增强信号方法以下是我从多处收集来的DIY天线的方案，集中在这里，供网友学习，制作。
无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线……让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N 座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
自制高效对讲机天线
[转] 一种新结构的棒子天线2011-01-24 16:15:15| 分类：无线电|字号订阅摘录整理自《棒子天线的一种新的结构认识！》原帖作者：bg4wcu我们的同轴天线体结构在我眼里是一个1/2波长发射天线非常巧妙的高级连接体，每一个阵子都是那么的完美。
前半波先正向辐射，后半波进入倒相，把反向的高频电流在同轴电缆屏蔽层内表面感应出高频电场，高频电场产生高频电流辐射出去，辐射的恰恰就是电磁波。
但其有一定的落后与正向辐射能。
把我们常规浪费的反相电磁能充分利用起来，真精彩！其单数阵子跟双数阵子辐射场正好完全平衡，每一根阵子辐射时产生的能量场，一起在一个平面上沿着每一根振子的中心相互作用，极大的压缩整体在水平方向上的辐射宽度，整根天线阵子产生的水平半功率波瓣宽度越小越好，远场区获得的能量更多，其功率密度越高。
就算有轻微的高频电流的反馈，（取决与你的加工精度）下边还有扼流套匀衡匹配。
扼流套——说穿了就是那个小小的铜线网，它所起的作用你恐怕还不明白！那就是我们常在普通天线中常说的匹配器“巴仑”，原理是一样的。
但在这里叫扼流套。
传输线理论告诉我们，同轴传输线是不平衡的，电流在同轴线内部流动时原本是平衡的，具体说，内导体上的电流与外导体内侧的电流在数值上是相等的而在方向上是向反的。
然而，当电流波到达对称天线的时候，一部分电流会从外导体外侧流失！这就使得天线两臂上的电流不平衡，（半波振子天线），为了抑制外表面这种有害电流的向下运行，科学家们很早想到了一种比较好的办法：在其天线馈入点向下一个工作波长的地方放置一个套状平衡转换器，其扼流套与同轴线外导体形成了一个有特征阻抗的短路同轴线，此同轴线的长度为四分之一波长，在其设计频点上，该短路线短路点的输入阻抗理想情况下为无限大，从而抑制了同轴线外导体表面向下运行的电流，天线与电缆短路点以下的电缆外皮电流近似为零。
与其他同类设计的天线相比，短路环改成扼流套、取消了末端的短路构造以及所谓的辐射振子。
天线实验报告（共10篇）
天线实验报告(共10篇)天线实验报告实验一半波振子天线的制作与测试一、实验目的1、掌握50欧姆同轴电缆与SMA连接器的连接方法。
2、掌握半波振子天线的制作方法。
3、掌握使用“天馈线测试仪”测试天线VSWR和回波损耗的方法。
4、掌握采用“天馈线测试仪”测试电缆损耗的方法。
二、实验原理（1）天线阻抗带宽的测试测试天线的反射系数（S11），需要用到公式（1-1）：S11?ZA?Z0?|?|exp(j?) ZA?Z0（1-1）根据公式（1-1），只要测试出来的|Γ|值低于某个特定的值，就可以说明在此条件下天线的阻抗ZA接近于所要求的阻抗Z0（匹配），在天线工程上，Z0通常被规定为75Ω或者50Ω，本实验中取Z0=50Ω。
天线工程中通常使用电压驻波比（VSWR）ρ以及回波损耗（Return Loss，RL）来描述天线的阻抗特性，它们和|Γ|的关系可以用公式（1-2）和（1-3）描述：??1?|?| 1?|?|（1-2） RL??20lg(|?|) [dB]表1-1 工程上对天线的不同要求（供参考）（1-3）对于不同要求的天线，对阻抗匹配的要求也不一样，该要求列于表1-1中。
（2）同轴电缆的特性阻抗本实验采用50欧姆同轴电缆，其外皮和内芯为金属，中间填充聚四氟乙烯介质（相对介电常数?r?2.2）。
其特性阻抗计算公式如下：Z0??b??? ?a?（1-4）式中a——内芯直径；b——外皮内直径。
三、实验仪器（1）Aitsu S331D天馈线测试仪图1-1 Aitsu S331D天馈线测试仪表1-2 Aitsu S331D天馈线测试仪主要性能指标撑和固定天线）和酒精棉等。
（3）工具，主要包括：裁纸刀、尖嘴钳子、斜口钳子、砂纸、挫、尺和电烙铁等。
四、实验步骤1、半波振子天线的制作制作天线时要主要安全，使用电烙铁和裁纸刀时应倍加注意。
（1）截取一段长度为10cm的50欧姆同轴电缆。
（2）用裁纸刀将电缆两端蓝色的电缆护套各剥去3cm。
同轴高增益棒子天线的制作
棒子的制作_430MHz/144MHz廉价同轴高增益天线一、用普通5D-2V同轴电缆（相当于国产的50-5）按图所示尺寸，剪出数段1/2λ线段，1/4λ首尾两段，并把每段头尾外皮用利刀切去少许，露出中心金属铜线3-4mm以供焊接。
然后把第一段1/4λ的中芯焊接至第二段1/2λ段的外层导体铜网，而第二段尾的外层铜网则焊接到第三段的中芯。
如此类推至末尾的一段1/4λ段为止，如图一。
至最末一段的网尾部时则把它的中芯和外层导体铜网焊在一起，再在其上焊上一根1/4λ的铜棒。
另外，最下面一段要如图一所示焊一小环（尺寸无太准确的要求），或在馈电电缆与最后1/4λ段连接处接3至4根长度为1/4λ奇数倍的地网辐射条，以使天线的电流形成完整的通路。
二、关于同轴天线自上到下各节的一般结构、原理和调试1，同轴阵列天线的顶部为一截1/4波长振子，可以是金属杆，也可以利用电缆外皮（或和芯线接在一起）做成。
2，振子下面为一截1/4波长同轴电缆，起阻抗变换作用，上端以低阻抗与1/4 波长振子的低阻抗匹配，下端呈现高阻抗，与下面各节来的高阻抗馈电相匹配。
3，再下面为若干节1/2波长的同轴电缆，各节之间芯线和外皮交叉连接。
交叉连接破坏了电缆的连续性，所以高频电流不再被屏蔽在电缆芯线和内壁，使一部分高频电流从电缆外壁流过而辐射能量，每一节都有点类似于一支半波长垂直天线。
流过每一截电缆段的电流相位比前面一段落后1/2 波长，而电缆又被交叉连接，所有外皮的电流正好变成同方向，组成了一个半波长同相振子陈列，它们在水平方向辐射的电磁场互相叠加，而在垂直方向的辐射由于路径差别而互相抵消，使能量集中在水平面附近，形成较高的天线增益。
所有芯线段的电流互相之间也是同方向的（但与外皮反向），不过它们被屏蔽在内腔，不会影响外皮的辐射。
1/2 波长的同轴电缆从两端看进去的阻抗总是一样的。
如果我们以高阻抗从最下面一节馈电，则这一节的上端也呈现高阻抗，继续以高阻抗向更上一节馈电，直到第2项所说的阻抗变换节。
同轴线天线技术原理
同轴线天线技术原理
同轴线天线是一种常见的无线电天线，由同轴电缆和接收或发送器件组成。
它的工作原理如下：
1. 电信号的传输：同轴电缆由内导体、绝缘层和外导体组成。
发送器件将电信号输入到内导体上，然后通过绝缘层传输，最后由外导体输出。
这样可以保护信号免受外界干扰。
2. 平衡传输：同轴电缆的内外导体之间有一个绝缘层，可以阻止电信号的泄漏。
这样可以实现平衡传输，提高信号的传输质量。
3. 阻抗匹配：同轴电缆的内外导体之间的绝缘层可以形成一个电容。
通过调节绝缘层的厚度和材料，可以使得同轴电缆的电容和电感产生阻抗匹配，以实现最佳的信号传输效果。
4. 天线传输：同轴电缆的外导体通常用作天线的辐射元素。
通过选择合适的长度和形状，可以使外导体成为一个有效的天线。
当发送器件输入电信号时，信号将从内导体流向外导体，通过外导体辐射出来。
综上所述，同轴线天线通过同轴电缆来传输电信号，并通过电容和电感来实现阻抗匹配，最后通过外导体辐射电磁波。
这种技术广泛用于无线通信、广播电视等领域。
初步认识天线及其分类选用同轴电缆须知
初步认识天线及其分类---选用同轴电缆须知作者：佚名文章来源：中华天线网点击数：738 更新时间：2007-8-24发射电磁波所用的导线，在无线电通信中一般叫做“发射天线”。
高频电磁波在空中传播，如遇着导体，就会发生感应作用，在导体内产生高频电流，使我们可以用导线接收来自远处的无线电信号。
接收电磁波所用的导线，一般叫做“接收天线”。
任何导线都可以作为发信天线和接收天线。
高频电子设备中每一段导线都可能向外发射电磁波，灵敏的收信机中每一段导线都可能拾取空中的各种电磁波所以需要采取种种的屏蔽措施！以免不应有的“天线”接收到干扰信号！不同形状、尺寸的导线在发射和接收某一频率的无线电信号时，效率相差很多，因此要取得理想的通信效果，必须采用适当的天线才行！天线影响无线电通信效果的主要原因有极化方向、方向特性、阻抗匹配、辐射效率和频带宽度等。
所谓极化方向，就是天线电场的方向。
地、当高频电流通过天线时，会在天线上产生高频电压，形成高频电场，这个电场方向一般和天线的走向一致的。
如果天线是水平方向架设的导线，产生的电场也是水平方向的，叫它“水平极化”天线。
如果天线是垂直于地面方向架设的导线，产生的电场也是垂直方向的，叫它“垂直极化”天线。
只有收信天线的极化方向与所接收电磁波的极化方向一致才能感应出最大的信号来。
但在实际条件下，电磁波传播途中遇到反射折射，会引起极化方向偏转，有时一个信号既可以被水平极化天线接收也可以被水平极化天线接收，但无论如何，天线的极化方向常常是需要考虑的重要因素。
对于发信机来说，天线是一个负载，如何使天线能最多地摄取能量，就要解决一个匹配问题。
只有当天线本身的阻抗与发信机的阻抗相等时，才能得到最大的发射功率！对于高频信号讲，天线是很长的导线。
高频信号从馈点流向天线端点以及从端点反射回来所用的时间，足以引起天线各部分电压、电流的幅度和相位产生很大的差别，致使天线的长度、结构以及馈电点的位置不同，呈现的阻抗也不同。
自制高效对讲机天线
[转] 一种新结构的棒子天线2011-01-24 16:15:15| 分类：无线电|字号订阅摘录整理自《棒子天线的一种新的结构认识！》原帖作者：bg4wcu我们的同轴天线体结构在我眼里是一个1/2波长发射天线非常巧妙的高级连接体，每一个阵子都是那么的完美。
前半波先正向辐射，后半波进入倒相，把反向的高频电流在同轴电缆屏蔽层内表面感应出高频电场，高频电场产生高频电流辐射出去，辐射的恰恰就是电磁波。
但其有一定的落后与正向辐射能。
把我们常规浪费的反相电磁能充分利用起来，真精彩！其单数阵子跟双数阵子辐射场正好完全平衡，每一根阵子辐射时产生的能量场，一起在一个平面上沿着每一根振子的中心相互作用，极大的压缩整体在水平方向上的辐射宽度，整根天线阵子产生的水平半功率波瓣宽度越小越好，远场区获得的能量更多，其功率密度越高。
就算有轻微的高频电流的反馈，（取决与你的加工精度）下边还有扼流套匀衡匹配。
扼流套——说穿了就是那个小小的铜线网，它所起的作用你恐怕还不明白！那就是我们常在普通天线中常说的匹配器“巴仑”，原理是一样的。
但在这里叫扼流套。
传输线理论告诉我们，同轴传输线是不平衡的，电流在同轴线内部流动时原本是平衡的，具体说，内导体上的电流与外导体内侧的电流在数值上是相等的而在方向上是向反的。
然而，当电流波到达对称天线的时候，一部分电流会从外导体外侧流失！这就使得天线两臂上的电流不平衡，（半波振子天线），为了抑制外表面这种有害电流的向下运行，科学家们很早想到了一种比较好的办法：在其天线馈入点向下一个工作波长的地方放置一个套状平衡转换器，其扼流套与同轴线外导体形成了一个有特征阻抗的短路同轴线，此同轴线的长度为四分之一波长，在其设计频点上，该短路线短路点的输入阻抗理想情况下为无限大，从而抑制了同轴线外导体表面向下运行的电流，天线与电缆短路点以下的电缆外皮电流近似为零。
与其他同类设计的天线相比，短路环改成扼流套、取消了末端的短路构造以及所谓的辐射振子。
