成套电气(高压开关柜)培训
成套电气(高压开关柜)培训共80页
耐压参数
《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》 (DL/T4042019) 5.106 对最小空气间隙的要求:
单纯以空气作为绝缘介质的金属封闭开关设备和控制设备， 相间和相对地的最 小空气间隙应满足下述要求:
额定电压( kV)
3.6 7.2 12 24 40.5
相间和相对地(mm) 75 100 125 180 300
带电体至门(mm) 105 130 155 210 330
以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备， 带电体与绝缘板之间的最小空气间隙应满足下述要求:
对 3.6kV 、7.2kV 和 12kV 设备应不小于30mm；
KYN28-12 KYN61-40.5
SF6充气柜
1.开关柜全型号组成（简化）
1.1.第1位为产品名称，见下表
K:铠装式交流金属封闭开关设备
J:间隔式交流金属封闭开关设备
X:箱式交流金属封闭开关设备
1.2.第2位为结构特征，见下表
Y:移开式
G:固定式
1.3.第3位为使用场所，见下表
N:户内
W:户外
高压开关柜设备 基础知识培训
培训内容
第一章 基础知识 第二章 中压元件 第三章 一次系统 第四章 常见问题说明
第一章 基础知识
一、中压开关柜定义及分类
开关柜是金属封闭开关设备的俗称，在母线分段系统中，作 为接受和分配电能，并对电力电路实行控制、保护、监视和测量 之用。按照GB3906（3.6～40.5kV金属封闭开关设备）定义，金 属封闭开关设备是指除进出线外，完全被金属外壳包住的开关设 备。
高压开关柜培训资料
受电流；
• 3、接地开关额定关合峰值电额定短时耐
受电流、额定峰值耐受电流；
• 4、操动机构分合闸线圈额定电压、直流
第四页，共38页。
书山有路勤为径，学海无涯苦做舟
技术参数
第五页，共38页。
书山有路勤为径，学海无涯苦做舟
•三、高压开关柜的技术要求
•1、安全度要求：
•（1）柜体具有足够机械强度。柜体除支撑
•4、防止接地开关合闸位置合断路器
第九页，共38页。
书山有路勤为径，学海无涯苦做舟
•五、手车式高压开关柜 • 按断路器手车的安装方式手车式高压开关柜
可分为落地式和中置式。 • 落地式手车直接在柜部的导轨上移动，手 车操作一般采用直接推、拉移动方式，也可以采 用机械方式进行推、拉。落地式手车的断路器可 采用油断路器、SF6断路器、真空断路器。断路 器一般配用弹簧(tánhuáng)储能的操动机构。
3）断路器辅助触点接触不良或未接触，应清理、调
整或更换；
4）跳闸线圈或操作机构卡死而烧坏，应更换和检查
机构的情况并修复；
5）手车定位不到位，应调整定位装置或行程开关。
第二十三页，共38页。
书山有路勤为径，学海无涯苦做舟
3、其他故障 1）电动机储能驱动机构不储能，原因可能是储能 电动机二次回路故障，应排除； 2）断路器合上又跳开，原因可能是跳闸(tiào zhá) 线圈铁心在高位卡住，操作机构、连锁结构不良或 未复位，应按工艺要求修整； 3）断路器合闸时作连续合、跳动作，原因可能是 辅助触点原因或防跳回路故障，应调整、排除
阻现象 2、导杆无弯曲，起降机构各卡销完整无脱落；操作时活门挡板
起降应能启闭到位、平衡、可靠、无卡涩不应与手车触头发生碰 撞 3、断路器、手车、接地(jiēdì)开关与门之间的联锁应满足联锁可 靠 4、触头盒紧固螺丝安装紧固，无灰尘，无放电痕迹 5、避雷器无放电痕迹，引线、接地(jiēdì)连接良好，相间距离、 对地距离满足要求。
高压开关柜培训课件
操作步骤
按照规定的操作步骤进行开关柜 的操作，注意观察设备的反应，
确保操作的正确性和安全性。
操作后检查
操作完成后，需要对设备进行检 查，确保没有异常情况出现，并
做好设备的记录。
高压开关柜的日常维护
设备清洁
定期对高压开关柜进行清 洁，清除设备表面的灰尘 和杂物，以保持设备的良 好状态。
设备检查
出线柜是分配电力到下 级配电系统的设备，它 通常配备有断路器、隔 离开关、电流互感器等 设备，用于控制和保护 电力分配的安全。
母线柜是连接和保护母 线的设备，它通常配备 有母线隔离开关、母线 支柱绝缘子、母线绝缘 护套等设备，用于保护 母线的安全。
PT柜是监测和保护母线 电压的设备，它通常配 备有电压互感器、避雷 器、隔离刀闸等设备， 用于监测和保护母线电 压的安全。
分析
案例一：高压开关柜的选型和应用实例
总结词
高压开关柜的选型和应用是电力系统中 非常重要的环节，实际操作中需要考虑 多种因素。
VS
详细描述
首先，选型时需要考虑设备的电气性能、 机械性能、环境适应性等方面，同时还要 考虑设备是否符合相关标准和规范。其次 ，实际应用中需要合理配置高压开关柜， பைடு நூலகம்保其能够满足电力系统的需求，并且要 严格按照操作规程进行维护和检修，保证 设备的安全和稳定运行。
定期对高压开关柜进行检 查，包括设备的外观、仪 表指示是否正常、紧固件 是否松动等。
设备润滑
对需要润滑的部位进行定 期润滑，保证设备的正常 运转。
高压开关柜的故障排除
故障诊断
当高压开关柜出现故障时，需要快速诊断故障的原因和部位，以 便及时进行处理。
故障处理
根据故障诊断的结果，采取相应的处理措施进行修复，无法修复的 设备应及时更换。
10KV开关柜培训材料
断路器类型及结构 五防
二次防跳、继电保护原理
事故处理
一、基本概念 1.开关柜（又称成套开关或成套配电装置）
它是以断路器为主的电气设备，是指生产 厂家根据电气一次主接线图的要求，将有 关的高低压电器（包括控制电器、保护电 器、测量电器）以及母线、载流导体、绝 缘子等装配在封闭的或敞开的金属柜体内， 作为电力系统中接受和分配电能的装置。
永磁机构
断路器与一次设备有联系，合闸后，功率从母线 工作位置 经断路器传至输电线路。
二次插头可以插在插座、分闸操作，对应指示灯亮；断路器与一
次设备没有联系，可以进行各项操作，但是不会对负 荷侧有任何影响，所以称为试验位置。
检修位置
KYN
产品型号及含义
中置式 手 车
落地式 手 车
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
开关柜的外壳和隔板采用敷铝锌钢板， 整个柜体不仅具有精度高、抗腐蚀与氧化作 用，且机械强度高、外形美观，柜体采用组 装结构，用拉铆螺母和高强度螺栓联结而成， 因此装配好的开关柜能保持尺寸上的统一性。 开关柜被隔板分成手车室、母线室、电 缆室和继电器仪表室，每一单元均良好接地。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根 据电网运行需要将一部分电力设 备或线路投入或退出运行，也可 在电力设备或线路发生故障时将 故障部分从电网中快速切除，从 而保证电网中无故障部分的正常 运行，以及设备和运行维修人员 的安全。因此，高压开关柜是非 常重要的配电设备，其安全、可 靠运行对电力系统具有十分重要 的意义。
断路器与一次设备（母线）没有联系，失去操作 电源（二次插头已经拔下），断路器处于分闸位置。

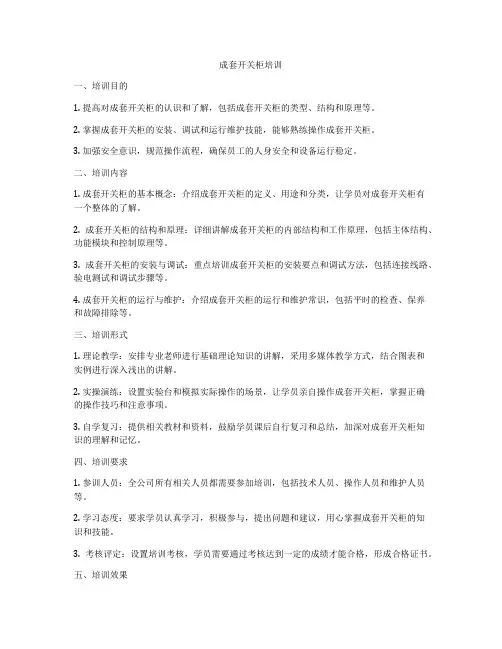

成套开关柜培训
成套开关柜培训一、培训目的1. 提高对成套开关柜的认识和了解，包括成套开关柜的类型、结构和原理等。
2. 掌握成套开关柜的安装、调试和运行维护技能，能够熟练操作成套开关柜。
3. 加强安全意识，规范操作流程，确保员工的人身安全和设备运行稳定。
二、培训内容1. 成套开关柜的基本概念：介绍成套开关柜的定义、用途和分类，让学员对成套开关柜有一个整体的了解。
2. 成套开关柜的结构和原理：详细讲解成套开关柜的内部结构和工作原理，包括主体结构、功能模块和控制原理等。
3. 成套开关柜的安装与调试：重点培训成套开关柜的安装要点和调试方法，包括连接线路、验电测试和调试步骤等。
4. 成套开关柜的运行与维护：介绍成套开关柜的运行和维护常识，包括平时的检查、保养和故障排除等。
三、培训形式1. 理论教学：安排专业老师进行基础理论知识的讲解，采用多媒体教学方式，结合图表和实例进行深入浅出的讲解。
2. 实操演练：设置实验台和模拟实际操作的场景，让学员亲自操作成套开关柜，掌握正确的操作技巧和注意事项。
3. 自学复习：提供相关教材和资料，鼓励学员课后自行复习和总结，加深对成套开关柜知识的理解和记忆。
四、培训要求1. 参训人员：全公司所有相关人员都需要参加培训，包括技术人员、操作人员和维护人员等。
2. 学习态度：要求学员认真学习，积极参与，提出问题和建议，用心掌握成套开关柜的知识和技能。
3. 考核评定：设置培训考核，学员需要通过考核达到一定的成绩才能合格，形成合格证书。
五、培训效果1. 全面提升员工对成套开关柜的认识和操作技能，减少操作失误和设备故障，提高工作效率和设备稳定性。
2. 加强员工的安全意识，规范操作流程，降低事故风险，确保员工的人身安全和设备的安全运行。
3. 提高公司整体竞争力，增强员工的综合素质和技术水平，为公司的发展打下良好的基础。
通过本次成套开关柜的培训，相信能够有效提高员工的专业技能和安全意识，为公司的生产运营提供更加可靠的保障。
高低压成套电气设备知识培训
的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系数，做 为动力、照明及配电设备的电能转换、分配与控制之用。
我公司生产的GGD型交流低压配电柜符合IEC439《低压成套开关设备 和控制设备》，GB7251《低压成套开关设备和控制设备》等标准。
高低压成套电气设备知识培训
型号说明：
高低压成套电气设备知识培训
适用范围： 该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层
建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电 能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心 和电机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
•
开关柜隔室可分为功能单元室、母线室、电缆室，各单元的功能作用相
对独立且区域之间又连续的金属板或阻燃板的功能壁严格分隔，保证使用安
全且防止事故蔓延。
•
水平母线为平置式安装，有效减少电气应力和热应力。母线截面有2
（30X10）、2（60X10）、2（80X10）、2（100X10）、4（60X10）5种规格，
对应母线电流1250A2000A、2500A、3200A、4000A，中性接地母线N、PE为
60X10，抽屉垂直母线为50X30X5角尺型铜母线，所有母线皆经过镀锡处理。
高低压成套电气设备知识培训
主要技术性能及参数：
高低压成套电气设备知识培训
GCS低压抽出式开关柜
概述： GCS型低压抽出式开关柜是电力
工业部、机械工业部以促进我国低压 配电行业的技术进步，加速低压配电 成套开关设备的更新换代，保护和弘 扬我们民族工业为宗旨，于一九九五 年委托森源电气有限公司组织两部 GCS型低压抽出式开关柜联合设计组 完成设计和研制，目前在全国范围内 已得到初步肯定和选用。
高低压成套开关设备工艺培训
高低压成套开关设备工艺培训一、培训内容1.设备基本结构和原理：培训人员将学习高低压成套开关设备的基本结构和原理，包括设备的机械、电气和控制部分，以及设备的工作原理和作用。
2.设备安装调试：培训人员将学习设备的安装调试方法和流程，包括设备的安装要求、安装步骤，以及设备的调试方法和注意事项。
3.设备运行维护：培训人员将学习设备的运行维护方法和技巧，包括设备的操作规程、维护保养要求，以及设备故障排除和常见问题处理方法。
4.设备安全操作：培训人员将学习设备的安全操作规定和要求，包括设备的安全操作流程、安全操作注意事项，以及设备的应急处理和事故预防措施。
5.设备技术规范：培训人员将学习设备的相关技术规范和标准，包括设备的技术参数、性能要求，以及设备的质量检测和验收标准。
二、培训目标1.掌握设备基本结构和原理：培训人员能够理解高低压成套开关设备的基本结构和原理，了解设备的工作方式和作用。
2.掌握设备安装调试技术：培训人员能够熟练掌握设备的安装调试方法和技巧，能够独立完成设备的安装和调试工作。
3.掌握设备运行维护技术：培训人员能够熟练掌握设备的运行维护方法和技巧，能够及时进行设备的维护保养，并能够准确快速地排除设备故障。
4.具备安全操作意识：培训人员能够严格遵守设备的安全操作规定和要求，能够正确使用设备，并能够有效预防和处理设备事故。
5.符合技术规范标准：培训人员能够按照设备的相关技术规范和标准，完成设备的安装调试、运行维护和操作管理工作。
三、培训方式1.理论教学：通过课堂教学、讲解和互动交流，向培训人员传授设备基本知识和技术要点。
2.实践操作：通过实际操作、模拟演练和现场指导，培训人员对设备的安装调试、运行维护和操作管理进行实际操作练习。
3.技能培训：通过讲解、示范和指导，培训人员掌握设备安装调试、运行维护和操作管理的相关技能和方法。
四、培训效果经过培训，参训人员将能够熟练掌握高低压成套开关设备的相关知识和技能，能够胜任设备的安装调试、运行维护和操作管理工作，能够有效提高设备的运行效率和安全性，符合相关技术规范标准和安全管理要求。
高压开关柜培训资料
停电处理
在故障排除和维修过程中，应按照 规定程序进行停电操作，确保安全 。
维修更换
根据故障诊断结果进行维修或更换 故障元件，恢复开关柜的正常运行 。
04
高压开关柜安全与防护
高压开关柜的安全措施与规范
严格遵守安全操作规程
在进行高压开关柜的操作时，应按照相关规程进行，禁止未经授 权的操作。
06
培训总结与答疑环节
总结本次培训的重点内容
高压开关柜的基本结 构与工作原理
高压开关柜的常见类 型与特点
高压开关柜的主要部 件及其作用
高压开关柜的常见故 障及处理方法
高压开关柜的安全操 作规程与注意事项
解答学员提出的问题与疑惑
针对高压开关柜的常见故障及处 理方法进行深入解答，包括断路 器故障、隔离开关故障、接地开
高压开关柜的特点是具有高电压、大电流 、结构紧凑、使用方便等特点，是电力系 统中的重要设备之一。同时，高压开关柜 的设计和使用需要遵循相关标准和规范， 确保其安全性和可靠性。
02
高压开关柜工作原理
高压开关柜的电气工作原理
总结词
高压开关柜的电气工作原理主要是通过断路器、隔离 开关、接地开关、电流互感器、电压互感器等设备来 实现电力系统的控制、保护和监测功能。
详细描述
高压开关柜的电气工作原理涉及电力系统的基础知识 ，包括电力系统的组成、电压等级、负荷类型以及电 力系统的运行方式等。同时，高压开关柜的电气工作 原理还涉及到断路器、隔离开关、接地开关等设备的 操作原理和操作顺序，以及电流互感器、电压互感器 的变比选择和极性标注等细节。此外，高压开关柜的 电气工作原理还涉及到保护继电器和测量仪表的使用 和校准方法，以确保电力系统的安全稳定运行。
最新成套电气高低压开关柜知识培训1全解ppt课件
产品： 按标准命名：KYN28A-12、XGN15-12、XGN87-12；
1.开关柜全型号组成（简化）
1.1.全型号组成的第1~3位按下表确定。（环网——H ）
1.2. 第4位为设计序号，按产品型号证书发放的先后顺序用阿拉 伯数字表示，由型号颁发单位统一编排。（西高所）
1.3.第5位为改进顺序号，按改进先后顺序用A、B、C……表示， 由型号颁发单位统一编排。
1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。 1.5.第7位为主开关类型，见下表
（S） —— 配少油断路器； （L） —— 配SF6断路器 （Z） —— 配真空断路器； （F） —— 配负荷开关 （F.R）—— 配负荷开关+熔断器组合； （J.R）—— 配接触器+熔断器组合；（F-C） （G） —— 配隔离开关；
定安装方式。特点：运行可靠，维修不方便。 b.移开式
断路器手车、PT手车、计量手车、隔离手车等均采用移 开安装方式。特点：检修方便，梅花触头容易发生故障。 3.按使用场所分 a. 户内
我们公司大部分产品都是户内产品 b. 户外
箱式变、GW-126户外交流高压隔离开关
二、开关柜型号命名
开关柜型号是根据由国家机械工业部发布的行业标准 《JB/T 8754 高压开关设备型号编制办法》来命名。
某些组成部件分别装在接地的、用金属隔板隔开的 隔室中的金属封闭开关设备。
b. 间隔式交流金属封闭开关设备 间隔式与铠装式一样，某些元件也分设在单独隔室
内，但具有一个或多个非金属隔板。 c. 箱式交流金属封闭开关设备 除铠装式、间隔式以外的金属封闭开关设备。
成套开关设计：开关柜知识培训
确保工作区域安全
在安装开关柜前，应确保工作区 域安全，包括清理杂物、移除障
碍物等。
检查设备完整性
仔细检查开关柜的外观，确保没有 损坏或缺陷，并核对设备清单，确 保所有附件和零件齐全。
遵循电气安全规定
遵循国家和地方的电气安全规定， 确保开关柜的安装符合相关标准。
安装步骤与调试方法
EPLAN
专门用于电气工程设计的软件，支持 电气元件的库管理和项目管理系统。
SolidWorks
用于3D建模和机械设计的软件，可 进行开关柜的结构设计和优化。
ANSYS Maxwell
用于电磁场分析的软件，可对开关柜 的电磁性能进行仿真和优化。
开关柜的制造工艺与
04
质量控制
制造工艺流程
原材料采购
成套开关设计开关柜知 识培训
contents
目录
• 成套开关设备概述 • 开关柜基础知识 • 成套开关设备的设计原则与流程 • 开关柜的制造工艺与质量控制 • 开关柜的安装、调试与维护 • 案例分析与实践操作
成套开关设备概述
01
成套开关设备的定义与分类
定义
成套开关设备是指将一次电路的元件及相关二次电路元件、辅助元件、结构件 等按照规定的要求组装在封闭或半封闭的金属柜体内，具有相应防护性能和能 进行可靠电气连接的电气设备。
关键工艺技术解析
焊接技术
采用合适的焊接方法和工 艺参数，确保焊接质量稳 定可靠，无虚焊、漏焊现 象。
喷塑与喷漆技术
采用环保型涂料，控制喷 涂厚度、均匀度等参数， 确保表面处理质量。
组装与调试技术
严格按照设计图纸和工艺 要求进行组装和调试，确 保电气性能和机械性能符 合标准。
高低压成套开关设备工艺培训
高低压成套开关设备工艺培训一、引言高低压成套开关设备是电力系统中的重要组成部分，广泛应用于电力生产、分配和传输领域。
为了提高工作人员对高低压成套开关设备的理解和操作能力，进行工艺培训是必不可少的。
本文将介绍高低压成套开关设备的基本概念、主要构成、工艺流程，以及相关操作技巧和注意事项，旨在提供一份全面而有用的培训文档。
二、高低压成套开关设备的基本概念高低压成套开关设备是指在电力系统中用于控制、保护和配电的设备，包括高压开关柜、低压配电柜、电力电容器组等。
它们通过开关动作、保护装置和配电装置等组成，可以对电力系统进行控制和保护。
三、高低压成套开关设备的主要构成1.高压开关柜：高压开关柜是高压成套开关设备中的核心组件，用于控制和保护高压电力设备。
2.低压配电柜：低压配电柜用于低压电力设备的控制和分配，通过开关和保护装置实现电力系统的安全运行。
3.电力电容器组：电力电容器组用于提高电力系统的功率因数，减少无功功率损耗。
四、高低压成套开关设备的工艺流程高低压成套开关设备的工艺流程包括设计、制造、安装、调试和维护等多个环节。
具体流程如下：1.设计：根据用户需求和电力系统要求，进行高低压成套开关设备的设计工作。
主要包括电路设计、选型、参数计算等。
2.制造：根据设计图纸和工艺要求，进行高低压成套开关设备的生产制造。
包括材料采购、加工、装配和调试等。
3.安装：将制造好的高低压成套开关设备安装到电力系统中，按照要求进行定位、固定和接线等工作。
4.调试：安装完成后，进行高低压成套开关设备的调试工作，包括功能测试、保护设置和参数调整等。
5.维护：定期对高低压成套开关设备进行维护保养工作，包括清洁、检查和更换损坏部件等。
五、高低压成套开关设备的操作技巧和注意事项1.操作技巧：正确操作高低压成套开关设备是确保电力系统安全运行的关键。
操作人员应熟悉设备的功能和操作流程，按照操作规程进行操作。
2.注意事项：在操作高低压成套开关设备时需要注意以下几点：–严格遵守操作规程，不得违反操作规定；–注意个人安全，戴好个人防护用具，避免触电事故；–遵循设备的运行要求，不得超负荷使用；–定期对设备进行维护保养，及时发现和处理故障。
成套电气(高压开关柜)相关培训
设备就位
将高压开关柜按照预 定位置就位，调整设 备水平度和垂直度。
母线连接
按照接线图连接母线 ，保证连接牢固、接 触良好，注意相序和 相位的正确性。
二次接线
进行控制、保护等二 次回路的接线，确保 接线正确、紧固。
接地处理
将高压开关柜接地， 确保接地电阻符合规 范要求。
调试过程与验收标准
调试准备
检查所有接线是否正确、紧固，确认设备 状态良好。
未来发展趋势预测
1 2 3
数字化和智能化
随着数字化和智能化技术的不断发展，高压开关 柜将实现更高程度的自动化和智能化，提高运行 效率和安全性。
绿色环保
环保意识的提高将推动高压开关柜向更加环保的 方向发展，采用更环保的材料和设计，降低对环 境的影响。
高集成度和小型化
随着电力电子技术和集成技术的发展，高压开关 柜将实现更高程度的集成和小型化，方便安装和 维护。
改进建议
针对部分学员在考核中暴露出的 问题，建议在后续的培训中加强 相关内容的讲解和训练，提高培 训效果。
谢谢您的聆听
THANKS
故障诊断方法和技巧分享
观察法
通过观察设备外观、指示灯状态 、仪表读数等，判断设备是否存
在故障以及故障的大致部位。
听诊法
运用听音棒等工具倾听设备内 部的声音，根据声音特征判断 设备内部元件的工作状态。
触测法
在设备断电的情况下，通过触 摸设备外壳等部位，感知设备 的温度、振动等异常情况。
仪器检测法
运用万用表、示波器、红外线测温 仪等专用仪器对设备进行详细的检
03 互感器
用于将高电压或大电流按比例 变换成标准的小电压或小电流 ，以便进行测量或保护。
0 避雷器 4用于限制过电压对设备的危害
成套开关柜培训教材(ppt 70页)
常用电气符号
接触器、断路器、隔离开关、负荷开关
通电式
瞬 常闭触点 时 动 作 常开触点
常开
延
通电后
时 延时闭合
动 作
常闭 通电后
延时断开
断电式
常闭 断电后 延时闭合 常开 断电后 延时断开
重要名词
主接线：由变压器、断路器、隔离开关、互感器、电抗 器等各种设备及连接线、母线所组成的输送和分配电能 的线路。
成套开关柜 基本概念
主讲：郑元忠
电的概念 震（雷） 八卦 生命本源与电的关系
发电 变电 输电 配电 用电（能量转化-发电厂类型）同 时进行。因为电无法大量储存。
开关柜：制造厂根据电气主接线的要求， 将一次设备和二次设备按照一定的顺序安 装在开启式或封闭式的金属壳体内，作接 受和分配电能之用的装置，称为金属开关 装置，简称开关柜。
按环境：户内和户外
命名：由类别代号、系列特征代号、用途代号、品种代 号、规格代号及附加代号六部分组成：
口 口 口 口 -口 口
1 2 3 4 5 6
开关柜分类和名称（2）
高压成套开关设备分类：简称高压开关柜（除进出线外， 其余完全被接地金属外壳封闭的开关设备）
铠装式高压开关柜、间隔式高压开关柜和箱式高压开关 柜：铠装式高压开关柜中每一个主要部件都分别装于用 接地的金属隔板隔开的隔室中；间隔式与铠装式一样， 主要元件在不同的隔室内，但具有一个或多个非金属隔 板；箱式就是除上两种形式以外的开关柜。
常用的二次设备包括各种继电器、熔断器、切换开关、 操作压板、接线端子、指示灯、按钮、蜂鸣器、警铃 等。按其性质分为电流回路、电压回路、控制回路及 信号回路等。
保护性接地：就是把电动机等电力设备的金属外壳通 过导线接到接地电极（又称接地装置）上。所谓接地 电极，就是用几根钢管垂直打进地面下的土壤内，管 子的顶端在地表面0.5m以下。各管子用钢带连接起来 做成接地装置。
