物理九年级上册电流和电路中考真题汇编[解析版]

物理九年级上册电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．3．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．4．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

九年级物理上册电流和电路中考真题汇编[解析版]

九年级物理上册电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

九年级物理电流和电路试题及答案解析(中考知识考点整理)

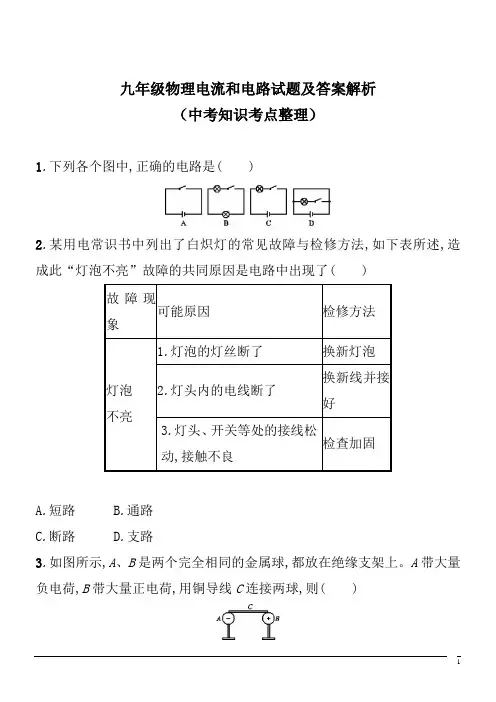

九年级物理电流和电路试题及答案解析（中考知识考点整理）1.下列各个图中,正确的电路是()2.某用电常识书中列出了白炽灯的常见故障与检修方法,如下表所述,造成此“灯泡不亮”故障的共同原因是电路中出现了()故障现象可能原因检修方法灯泡不亮1.灯泡的灯丝断了换新灯泡2.灯头内的电线断了换新线并接好3.灯头、开关等处的接线松动,接触不良检查加固A.短路B.通路C.断路D.支路3.如图所示,A、B是两个完全相同的金属球,都放在绝缘支架上。

A带大量负电荷,B带大量正电荷,用铜导线C连接两球,则()A.电子从B流向A,电流方向从A到BB.电子从A流向B,电流方向从B到AC.正电荷从B流向A,电流方向从A到BD.正电荷从A流向B,电流方向从B到A4.如图所示的电路,闭合开关S,灯泡L1、L2都发光。

现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是()A.a和bB.c和dC.e和fD.g和h5.某实验小组用两个相同的小灯泡连接成如图所示的串联电路,当开关闭合后发现,甲、乙两灯都不亮,为了找到故障原因,小张用一根导线来检查。

当导线与A、B两点连接时,甲灯不亮、乙灯亮;当导线与B、C两点连接时,两灯都不亮。

由此推测故障是()A.A、B两点间存在短路B.A、B两点间存在断路C.B、C两点间存在短路D.B、C两点间存在断路6.如图所示,当开关S1、S2断开时,电路是;当S1闭合、S2断开时,电路是;当S1、S2都闭合时,电路是。

(均选填“通路”“断路”或“短路”)7.小明家安装了下图所示的门铃,请你画出这个门铃电路的电路图。

(电铃符号用“”表示)8.(2018·贵州黔西南中考)请将如图所示的元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。

★9.野营时,小红带的手电筒不发光了,请你帮助她找出原因。

(1)请根据图甲所示手电筒的结构示意图,将图乙电路图补画完整。

(2)写出手电筒不发光的三种可能原因。

【物理】九年级物理电流和电路题20套(带答案)含解析

【物理】九年级物理电流和电路题20套(带答案)含解析一、电流和电路选择题1．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1， R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

初三物理电流和电路题20套(带答案)及解析

初三物理电流和电路题20套(带答案)及解析一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.5．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．6．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。

【物理】初三物理电流和电路真题汇编(含答案)及解析

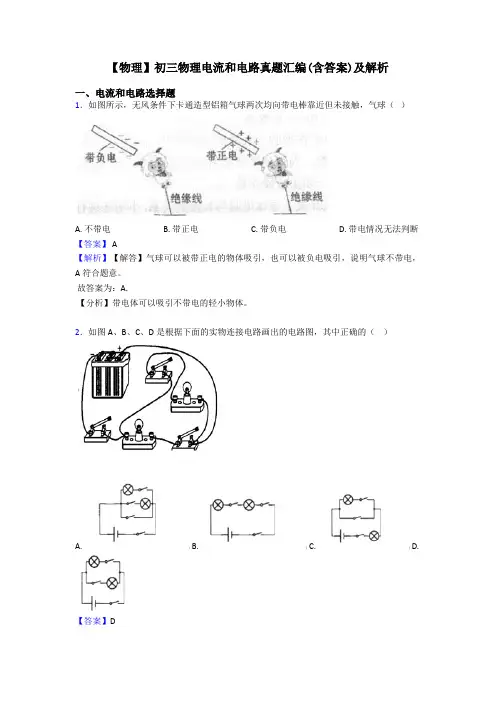

【物理】初三物理电流和电路真题汇编(含答案)及解析一、电流和电路选择题1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（）A. 不带电B. 带正电C. 带负电D. 带电情况无法判断【答案】 A【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。

故答案为：A.【分析】带电体可以吸引不带电的轻小物体。

2．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。

【分析】分析实物图，电流两个支路，分别由开关控制，汇合到一起后，再经过干路开关，回到负极.3．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．4．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

2019中考题汇编：人教版九年级物理第十五章《电流和电路》第2节《电流和电路》(解析版)

2019中考汇编人教九年级第十五章《电流和电路》第2节《电流和电路》1. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是（）A. B.C. D.【答案】D【解析】由实物图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，已知塑料片起到开关的作用，位于两节干电池之间。

所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间。

手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可。

2.(2019 四川省巴中市)下列说法错误的是（）A．电荷的定向移动形成电流B．串联电路中电流处处相等C．灯泡亮度由灯泡的实际功率决定D．导体的电阻跟导体两端电压成正比【答案】D【解析】A．电流是由电荷的定向移动形成的，故A正确；B．串联电路中各处的电流相等，故B正确；C．灯泡的亮暗取决于实际功率的大小，故C正确；D．导体的电阻与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，故D 错误。

3.（2019 济宁市）小明利用一红一绿两个发光二极管（符号:）制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。

图各选项中,符合该装置内部结构的可能是A. B.C. D.【答案】D【解析】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其一端流入时发红光，从其另一端流入时发绿光，所以两二极管并联，且发红光二极管的正接线柱、负接线柱和发绿光二极管的正接线柱、负接线柱不在同一端，所以ABC图错误，D图正确。

4.（2019年深圳市）下列说法正确的是（）A. 电荷的移动形成电流B. 电路中有电压就一定有电流C. 把一根铜丝均匀拉长后电阻变小D. 长时间使用的手机发烫，是因为电流的热效应【答案】D【解析】A．电荷定向移动形成电流，缺少“定向”二字，故A错误；B．电路中有电压时，要形成电流还必须保证电路通路，故B错误；C．铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C错误；D．因为手机电路中元件有电阻，所以长时间使用后，由于电流的热效应会使得手机发热，故D正确。

【物理】中考必刷题物理电流和电路题含解析

【物理】中考必刷题物理电流和电路题含解析一、电流和电路选择题1.家用电吹风由电动机和电热丝等组成.为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作.下列电路中符合要求的是（）电葩就H B.220 Vo*-t ----------- ®【答案】D【解析】【解答】A 电热丝和电动机串联，而电动机不能够独立工作，A 不符合题意;B 、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作， B 不符合题意；C 、电动机和电热丝并联连接， S 控制整个电路，S 2控制电动机；S i 闭合，8断开，只有电热丝工作，而电动机不工作； C 不符合题意；D 、电动机和电热丝并联连接， S 控制整个电路，S 2控制电热丝；S i 闭合，8断开，只有电动机工作，电热丝不工作； S i 闭合，8闭合，电动机和电热丝同时工作； S i 断开，电动机和电热丝都不工作，D 符合题意.故答案为：D.【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关.2.取两个相同的验电器 A 和B,使A 带上负电荷，可以看到闭合。

用带有绝缘柄的金属棒把A 和B 连接起来（如图所示）角度减小，B 的金属箔由闭合变为张开。

下列描述错误的是（）A.金属杆是导体B.两金属箔片能够张开是因为带上了同种电荷“D. __i<^0 220 VOA 的金属箔张开，B 的金属箔,观察到 A 的金属箔张开的电拉蜂C.实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D.实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A一样的电荷，C不符合题意；D在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A, D符合题意。

【物理】九年级物理电流和电路题20套(带答案)含解析

【物理】九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．将两个定值电阻串连接到电压为U 的电源两头，R1耗费的功率为P1， R2耗费的功率为3P1．将这两个定值电阻并联接在同一电源两头时，以下说法中正确的选项是（）A. 串连时R1与R2两头的电压之比为3： 1B.并联时R1耗费的功率为16P1C. 并联时经过R1与 R2的电流之比为1：3D.并联时两电阻耗费的总功率P1【答案】B【分析】【解答】解：（1） R1、R2串连时，经过两电阻的电流相等，∵P=I2R，且 P2=3P1，∴R2=3R1，∵U=IR，∴U1： U2=R1： R2=1： 3；电路中的电流I===，则P1212112并联在同一电源两头时，两电阻两头的电压=IR=（）R =．（ 2）当 R、 R相等为 U，R1耗费的功率为P1′ = =16P1；∵I= ，∴经过 R1与 R2的电流之比I1′： I2′ =R2： R1=3： 1；电路耗费的总功率 P 总′=+=+=×16P1P ．=应选 B．【剖析】（ 1 ）当 R1、 R2串连时，经过两电阻的电流相等，依据电阻耗费的功率关系和P=I2R 确立两电阻之间的关系，依据欧姆定律得出两电阻两头的电压关系；依据电阻的串连特色和欧姆定律表示出电路中的电流，依据P=I2表示出112R R 耗费的功率．（2）当 R、R 并联在同一电源两头时，依据并联电路的电压特色和P=求出R1耗费的功率，依据欧姆定律得出经过两电阻的电流关系，依据 P= 求出 R2耗费的电功率，进一步得出两电阻耗费的总功率．2．以下物理量的预计最靠近本质的是（）A. 家用电冰箱每天耗电约为 1 度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3V D家.用洗衣机的额定电流约为10A【答案】A【分析】【解答】解：A、家用电冰箱间歇性工作，每天耗电约为1kW?h ，切合题意；故A 正确；B、家用空调的额定功率约为1000W；故 B 错误；C、电动自行车的电瓶电压约48V；故 C 错误；D、家用洗衣机的额定电流约2A；故 D 错误；应选 A．【剖析】第一要对选项中波及的几种物理量有个初步的认识，对于选项中的单位，可依据需要进行相应的换算或变换，清除与生活本质相差较远的选项，找出切合生活本质的答案．3．在如下图的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】A【分析】【解答】A、这是奥斯特实验装置，说明电流四周存在磁场即，电能生磁， A 切合题意；B、这是电磁感觉现象实验装置，说明磁能生电， B 不切合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不可以说明电能产生磁，C 不切合题意；D 不切合题意．D、该实验说明塑料不是导体，不可以说明电能产生磁，故答案为： A．【剖析】电能生磁指的是电流四周有磁场，这就是电流的磁效应.4．在图甲所示的电路中，当滑片P 由 b 移到 a 的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化状况如图乙所示。

人教版九年级物理上册电流和电路中考真题汇编[解析版]

人教版九年级物理上册电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量小 b 200【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

物理九年级上册第十三章电路初探中考真题汇编[解析版]

物理九年级上册第十三章电路初探中考真题汇编[解析版]一、初三物理第十三章电路初探易错压轴题提优（难）1．在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处A点的电流I A B点的电流I B C点的电流I C0.18A0.18A0.36AA点的电流I A B点的电流I B C点的电流I C0.16A0.16A0.32A①_____________________________②_________________________________【答案】断开串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验所选的两灯泡的规格相同【解析】【分析】（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．【详解】(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．故答案为断开；串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．2．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量 0.200.240.44第三次测量0.250.300.55（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。

九年级物理电流和电路中考真题汇编[解析版]

九年级物理电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】（1）按从电源正极依次连接，一条路径将所有用电器连接起来；（2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连；（3）通过开关的断开与闭合判断出并联电路；（4）根据实验数据得到并联电路电流的规律；（5）多次测量找普遍规律，可以改变电源电压；（6）根据电功率的公式算出两次电功率的比值。

初三物理电流和电路真题汇编(含答案)含解析

初三物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．如图所示电路中，甲、乙两处分别接人电流表或电压表。

当s闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表【答案】 A【解析】【解答】根据电路图，当开关闭合两灯都发光时，经过右侧灯泡的电流经过甲表，甲表是电流表，乙表是电压表，A符合题意，BCD不符合题意。

故答案为：A.【分析】根据电路图中有电流经过电路是并联电路，再根据电表的使用特点判断相应的电表。

2．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．3．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．4．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

九年级物理电流和电路真题汇编(含答案)(20211105205444)

九年级物理电流和电路真题汇编(含答案)一、电流和电路选择题1．如下图的电蚊拍，拥有灭蚊和照明等功能．当开关S 闭合、 S 断开时，只有灭蚊网通l2电起到灭蚊作用；当开关S l和2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作S用．所示电路设计切合这类要求的是（）A. B. C. D.【答案】 D【分析】【解答】解：依据题意可知，灭蚊网和灯泡互不影响，所以属于并联，AB 不切合题意；当开关 S l2C 不切合题意；闭合、 S 断开时，只有照明灯工作，当开关 S1闭合、 S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和 S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，2S 控制灯泡， D 切合题意．故答案为： D．【剖析】依据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.2．轿车装有白天行车灯后可提升行车的安全性。

当轿车启动，即电键闭合，白天行车灯发光，若电键再闭合，近灯光可同时发光。

在如下图的电路中，切合上述状况的是（）A. B. C. D.【答案】 D【分析】【解答】 A．由电路图可知，只闭合S1时，两灯泡均不亮， A 不切合题意；B．由电路图可知，只闭合 S 时，两灯泡都亮，再闭合S 时， L 不亮， B 不切合题意；121C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，白天行车灯L1亮，C不符合题意；D．由电路图可知，只闭合 S1时，白天行车灯L1亮，再闭合 S2时，车前大灯L2亮，D 切合题意．故答案为： D．【剖析】由题知， S1闭合， L1发光，再闭合S2， L2也发光，说明 L1与 L2能够独立工作即为并联，且 S1位于干路， S2位于 L2支路．3．在如下图的电路中，电源电压不变．闭合电键S 后，灯L1、 L2都发光．一段时间后，此中一灯忽然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原由可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 C【分析】【解答】解：A、假如灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不切合题意；B、假如灯泡L2短路，整个电路短路，电流表电压表示数都变成零．不切合题意；C、假如灯泡 L1断路，电流表丈量 L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．切合题意；D、假如灯泡 L2断路，不发光；电流表断路无示数、示数变小，但电压表仍是丈量电源电压，示数不变．不切合题意．应选 C．【剖析】如下图，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．依据电流表、电压表在电路中特色来判断．4．某款玩具电动汽车上安装有电动机和小灯泡，它们既能够各自独立工作，又能够同时工作。

【物理】九年级物理电流和电路试题(有答案和解析)含解析

【物理】九年级物理电流和电路试题(有答案和解析)含解析一、电流和电路选择题1．下列有关物理量的估计，符合实际是（）A. 一个中学生骑自行车的功率约 700wB. 人正常步行的速度约 5m/sC. 普通家用照明灯的工作电流约 2AD. 一杯水对桌面的压强大约 1000Pa【答案】D【解析】【解答】解：A、人骑自行车时，车轮与地面之间的摩擦力大约15N，匀速行驶时双脚的动力等于摩擦力，也是15N；骑自行车的速度在5m/s左右，所以功率大约为P=Fv=15N×5m/s=75W，接近70W，故A不符合实际；B、人正常步行的速度约 1m/s，故B不符合实际；C、普通家用照明灯的额定功率为40W，正常工作电流I= = ≈0.18A，故C不符合实际；D、茶杯与桌面的接触面积大约是30cm2，茶水和杯子的总重大约是3N．则茶杯对水平桌面的压强：p= = = =1000Pa，故D符合实际．故选D．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．2．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

九年级物理电流和电路真题汇编(含答案)

九年级物理电流和电路真题汇编(含答案)一、电流和电路选择题1．小宇有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成。

电动机M1控制车辆行驶，电动机M2控制警长转动。

使用时，①当只闭合开关S1时，车能行驶，警长不转动；②当只闭合开关S2时，车和警长都不动；③同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中符合上述设计要求的是（）A. B.C. D.【答案】 D【解析】【解答】A、由电路图可知，当只闭合开关S 2时，电动机M 2工作，即警长转动，与题意不符合；B、由电路图可知，当只闭合开关S1时，电动机M2工作，即警长转动，与题意不符合；C、M2直接连在电源的正负极间，没有开关可以控制它，与题意不符合；D、闭合开关S1，电动机M1工作，即车能行驶，再闭合S2时，电动机M2工作，即警长能转动，符合题意。

故答案为：D【分析】当只闭合开关S1时，车能行驶，警长不转动，说明两个电机可以独立工作，即为并联；只闭合开关S2时，车和警长都到能动，说明开关S2在支路中，同时闭合开关S1和S2，车能行驶，警长能动，说明S1在干路中，控制整个电路。

2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

物理九年级上册第十三章电路初探中考真题汇编[解析版]

物理九年级上册第十三章电路初探中考真题汇编[解析版]一、初三物理第十三章电路初探易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

初三物理电流和电路真题汇编(含答案)含解析

初三物理电流和电路真题汇编( 含答案 ) 含分析一、电流和电路选择题1．对于下边四幅图说法正确的选项是（）A. 甲图金属箔张开说明绝缘棒带正电B.乙图弹簧秤示数等于左侧钩码重力的一半C. 丙图说明液体压强跟液体密度相关D.丁图中人手不该当接触测电笔笔尾金属体【答案】 C【分析】【解答】 A、甲图金属箔张开只好说明绝缘棒带电，但不可以确立是正电仍是负电， A 不切合题意；B、乙图中因为弹簧秤拉力方向并不是竖直、故其力臂并不是左侧钩码重力力臂的一半，所以弹簧示数并不是左侧钩码重力的一半， B 不切合题意；C、丙图中能够看出，橡皮膜所在深度同样，U 形管中液面高度差不同样，说明液体压强与水和盐水的密度相关， C 切合题意；D、丁图顶用电笔丈量时要使其与地面接触形成回路，故需要人手接触电笔笔端， D 不切合题意．故答案为： C．【剖析】（ 1）验电器是检查物体能否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图剖析动力和阻力力臂的大小关系，进而解答；（3）液体内部的压强盛小与液体的密度和深度相关，依据图示剖析解答；（4）使用试电笔时人手要接触笔尾金属体而不可以接触笔尖金属体.2．如下图，对于以下四种电学仪器的说法中正确的选项是（）A.该电流表应并联在电路中使用，不同意超出度程B.该电压表有两个量程，能够丈量家庭电路的电压C.该滑动变阻器接入电路后，若滑片向右挪动会使电路中的电流变小D.该电能表接在家庭电路中，是为了丈量家庭电路顶用电器耗费的总电能【答案】D【分析】【解答】解： A、电流表应串连在电路中，故 A 错误；B、由图可知，电压表的最大批程为15V，家庭电路电压为220V，超出了电压表的量程，故 B错误；C、该滑动变阻器接入电路后，若滑片向右挪动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故 C 错误；D、电能表是用来丈量家庭耗费电能多少的仪器，电能表直接丈量的是用电器耗费的电能．应选： D．【剖析】（ 1）（ 2）依据电流表和电压表的使用规则剖析；（ 3 ）依据滑动变阻器连入电路中电阻线的长度的变化剖析；（ 4 ）电能表是用来丈量耗费电能多少的仪器或许说是丈量电流做功多少的仪器．3．取两个同样的验电器 A 和 B，使 A 带上负电荷，能够看到 A 的金属箔张开， B 的金属箔闭合。
