四动力车间一月份车间培训讲义授课人:杨阳授课时间:12月29日一分类:母线按结构分为硬母线和软母线。
硬母线有分为矩形母线和管型母线。
矩形母线一般使用于主变至配电室内(用于10KV、400V等35KV以下配电装置中),其优点是施工安装方便,运行中变化小,载流量大,但造价较高。
35KV以上变电所一般采用铝合金材料制成的管形母线,这种母线结构可以减小母线间距离,相对于软母线不会左右摇摆、相间距离可减少、抗震性差。
接线清晰,维护量小,但母线固定金具比较复杂,软母线用于室外,因空间大导线有所摆动也不至于造成线间距离不够。
软母线施工简便造价低廉。
二作用:母线的作用是汇集、分配和传送电能。
母线一般分为单母线和双母线,单母线:单母线、单母线分段、单母线分段带旁路等。
双母线:双母线、双母线分段、双母线带旁路等。
110KV双母线:适用于可靠性要求较高的,出线回路数较多的6-220KV配电装置中,一组工作母线一组备用母线,每一电源和每一出线都经一台断路器和两组隔离开关分别与两组母线连接,两组母线间通过母线断路器连接。
优点:1.运行方式灵活,可以采用将电源和出线均衡分配两母线上,可采用一条母线工作另一母线备用,母联断路器分闸的单母线运行等方式;2.检修母线时电源和出线可继续工作,可通过到母线进行负荷转移,即不会中断对用户的供电。
三PT相关知识:1、PT的作用:把高压回路按比例关系换成100V的或更低电压等级的标准二次电压,供保护、计量、仪表装置使用。
同时使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与CT正好相反。
PT二次是高阻抗回路,二次电流的大小有阻抗决定。
当二次负载阻抗减小时二次电流增大,使得一次电流自动增大一个分量来满足一、二次之间的电磁平衡关系。
可以说PT是一个被限定结构和使用形式的特殊变压器。
2、PT原理:PT原理与变压器相同,基本结构也是铁芯和原、副绕组。
110kv母线保护调试方案
110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展,110kV母线作为电力系统的重要组成部分,其保护调试显得尤为重要。
本文将针对110kV母线保护调试进行详细介绍,包括调试目标、调试方案、调试步骤以及调试注意事项等。
二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性,以便在母线故障时及时切除故障,保护电力系统的正常运行。
具体目标包括:1. 确保母线保护装置的动作准确,能够快速切除母线故障;2. 确保母线保护装置对母线内部故障和外部故障的判别能力;3. 确保母线保护装置的稳定性和可靠性,避免误动作和漏动作;4. 确保母线保护装置与其他保护装置的协调运行。
三、调试方案110kV母线保护调试方案主要包括以下几个方面:1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究,了解其工作原理和特点。
然后,根据母线的拓扑结构和接线方式,确定保护装置的接线方式和参数设置。
最后,对调试仪表和测试设备进行检查和校准,确保准备工作的完善。
2. 动作特性测试通过对母线保护装置进行动作特性测试,可以验证其动作准确性和灵敏性。
测试包括:(1)测试过流元件的动作特性:设置不同的故障电流值,分析并记录装置的动作时间和动作电流值,以验证装置的过流保护功能;(2)测试差动元件的动作特性:模拟母线内部故障和外部故障,观察并记录装置的动作情况,以验证装置的差动保护功能;(3)测试过温元件的动作特性:模拟母线过载情况,观察并记录装置的动作情况,以验证装置的过温保护功能。
3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。
测试包括:(1)与断路器的协调性测试:通过模拟断路器的故障情况,观察并记录母线保护装置的动作情况,以验证装置与断路器的协调性;(2)与母线电压保护的协调性测试:通过模拟母线电压异常情况,观察并记录母线保护装置的动作情况,以验证装置与母线电压保护的协调性。
复习教案_倒闸操作_110、220kV母线200910
倒母线的方法:热倒、冷倒
热倒母线操作(先合后拉)是指母联断路器在运行 状态下,采用等电位操作原则,先合一组母线侧隔离开 关,再拉另一组母线侧隔离开关,保证在不停电的情况 下实现倒母线。正常倒闸操作一般采用热倒母线方法。
冷倒母线操作(先拉后合)是指各要操作出线断路 器在热备用情况下,先拉一组母线侧隔离开关,再合另 一组母线侧隔离开关。当母联开关在分位时,常使用此 种方法,一般用于事故处理中。
(操作演示)
倒母线前应先投入母差保护“投单母”(或母线互联) 压板、拉开母联开关控制电源
倒母线前必须检查两条母线确在并列运行状态,这是实现等电位 操作倒母线必备的重要安全技术措施。
另外,应投入母差保护手动互联压板或单母线压板(若母线配两 套母差保护,则两套母差的互联压板均应投入)。还要拉开母联断路 器的操作电源,使母联开关成为“死”开关,Ⅰ、Ⅱ母线强制成为一 条母线,保证倒母线操作过程中母线隔离开关等电位和防止母联断路 器在倒母线过程中自动跳闸而引起带负荷拉、合刀闸。倒闸操作结束 后,再合上母联断路器的操作电源,退出母差保护屏上的手动互联压 板或单母线压板。
如果母联断路器在倒母线过程中自动跳闸,则Ⅰ、Ⅱ母线分列(不等 电位),倒闸操作时将引起带负荷拉、合隔离开关。
拉开母联断路器的操作电源后,母联开关成为“死”开关,Ⅰ、Ⅱ 母线成为“一条母线”。
此时,当任一母线发生故障时,母联开关不能跳闸(母联失灵)。 因此,必须先投入母差保护手动互联压板或单母线压板,然后再拉开母 联断路器操作电源。当母差保护动作时,无选择的跳开两条母线上的所 有开关。
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年12 月上午 6时4分 20.12.1 306:04 December 13, 2020
110KV母线保护运行规程
110KV母线保护装置运行规程批110KV母线保护装置运行规程我厂母线保护装置采用南京南瑞继保电气有限公司生产的RCS-915AB型微机母线保护装置,该保护装置所设有的保护中我厂110KV系统使用的保护有母线差动保护、母联充电保护、母联过流、母联死区保护。
1、装置组成a.信号灯1)“运行”为绿色,装置正常时点亮;2)“断线报警”灯为黄色,当发生交流回路异常时点亮;3)“位置报警”灯为黄色,当发生刀闸位置变位、双跨或自检异常时点亮;4)“报警”灯为黄色,当发生装置其他异常情况时点亮;5)“跳Ⅰ母”、“跳Ⅱ母”灯为红色,母差保护动作跳母线时点亮;6)“母联保护”灯为红色,母差跳母联、母联充电保护动作时点亮;7)“Ⅰ母失灵”、“Ⅱ母失灵”“线路跟跳”灯因我厂110KV系统不使用失灵保护而不点亮;b.机柜正面右中部为电压切换开关,PT检修或故障时使用,开关位置有“双母”、“Ⅰ母”、“Ⅱ母”三个位置。
当置在“双母”位置,引入装置的电压分别为Ⅰ母、Ⅱ母PT来的电压;当置在“Ⅰ母”位置时,引入的电压都为Ⅰ母电压;当置在“Ⅱ母”位置时,引入的电压都为Ⅱ母电压;c.机柜正面右上部有三个按钮,分别为“信号复归按钮”、“刀闸位置确认按钮”和“打印按钮”。
“复归按钮”用于复归保护动作信号,“刀闸确认按钮”是供运行人员在倒闸操作或刀闸位置检修完毕后复归位置报警信号,“打印按钮”是提供打印当次故障报告。
d.机柜正面中部为模拟盘,模拟盘左侧为强制开关,有“强制接通”、“自动”和“强制断开”三个位置,模拟盘正常运行中显示刀闸的实际位置,当保护装置发现刀闸位置与实际不符(如某条支路有电流而无刀闸位置),则发刀闸报警。
此时,运行人员应通知检修人员处理,检修处理结束后,应检查强制开关确已恢复到“自动”位置。
e.机柜正面下部为压板,主要包括保护投入压板和各连接元件出口压板;f.机柜背面顶部有三个空气开关,分别为直流开关和PT回路开关。
110KV倒母线操作
一将110KV I母线负荷转至II 母运行,I 母由运行转检修1投入110KV母差保护非选择性刀闸2检查单母线运行灯亮3退出110KV母差跳110开关保护压板(一屏三块)4投入投1、2组电压闭锁压板5退出投1组电压闭锁压板6退出#1主变跳110开关保护压板(二屏一块)7退出#2主变跳110开关保护压板(二屏二块)8取下110开关操作保险9检查110开关三相确在“合”位10合上1012刀闸,检查1012刀闸三相确已合上11拉开1011刀闸,检查1011刀闸三相确已拉开12检查101路二次电压切换正常13合上1232刀闸,检查1232刀闸三相确已合上14拉开1231刀闸,检查1231刀闸三相确已拉开15检查123路二次电压切换正常16合上1252刀闸,检查1252刀闸三相确已合上17拉开1251刀闸,检查1251刀闸三相确已拉开18检查125路二次电压切换正常19合上1272刀闸,检查1272刀闸三相确已合上20拉开1271刀闸,检查1271刀闸三相确已拉开21检查127路二次电压切换正常22合上1292刀闸,检查1292刀闸三相确已合上23拉开1291刀闸,检查1291刀闸三相确已拉开24检查129路二次电压切换正常25合上1312刀闸,检查1312刀闸三相确已合上26拉开1311刀闸,检查1311刀闸三相确已拉开27检查110KV I母负荷确已全部倒至II母28检查母联110开关三相无电流29投入110KV母差保护跳110开关保护压板(一屏三块)30投入#1主变跳110开关保护压板(二屏一块)31投入#2主变跳110开关保护压板(二屏二块)32装上母联110开关操作保险33拉开110开关,检查110开关三相确在“分”位34检查110KV I 母三相确无电压35拉开1101刀闸,检查1101刀闸三相确已拉开36拉开1102刀闸,检查1102刀闸三相确已拉开37退出110KV母差保护跳110开关保护压板(一屏三块)38退出#1主变跳110开关保护压板(二屏一块)39退出#2主变跳110开关保护压板(二屏二块)40断开110KV I母PT二次侧空开41拉开I母PT一次侧1917刀闸,检查1917刀闸三相确已拉开42验明110KV I母PT1917刀闸与I母之间三相确无电压43合上19170三相接地刀闸44检查19170接地刀闸三相确已合上45全面检查二将110KV I母由检修转运行,恢复正常运行方式1 拉开19170三相接地刀闸2 检查19170接地刀闸三相确已拉开3 检查110KV I母三相无短路接地及杂物4 检查110KV I母PT回路无短路接地及杂物5 检查110KV母联110开关回路无短路接地及杂物6 合上I母PT一次侧1917刀闸,检查1917刀闸三相确已合上7 合上I母PT二次侧空开8 检查110开关三相确在“分”位9 合上1102刀闸,检查1102刀闸三相确已合上10合上1101刀闸,检查1101刀闸三相确已合上11 投入110开关充电保护压板12 合上110开关对I母充电13 检查110开关对I母充电正常14 退出110开关充电保护压板15退出110KV母差非选择性刀闸16取下110开关操作保险17合上1311刀闸,检查1311刀闸三相确已合上18拉开1312刀闸,检查1312刀闸三相确已拉开19检查131路二次电压切换正常20合上1291刀闸,检查1291刀闸三相确已合上21拉开1292刀闸,检查1292刀闸三相确已拉开22检查129路二次电压切换正常23合上1271刀闸,检查1271刀闸三相确已合上24拉开1272刀闸,检查1272刀闸三相确已拉开25检查127路二次电压切换正常26合上1251刀闸,检查1251刀闸三相确已合上27拉开1252刀闸,检查1252刀闸三相确已拉开28检查125路二次电压切换正常29合上1231刀闸,检查1231刀闸三相确已合上30拉开1232刀闸,检查1232刀闸三相确已拉开31检查123路二次电压切换正常32合上1011刀闸,检查1011刀闸三相确已合上33拉开1012刀闸,检查1012刀闸三相确已拉开34检查101路二次电压切换正常35检查110K I母已恢复正常运行方式36装上110开关操作保险37投入110KV母差跳110开关保护压板(一屏三块)38投入投1组电压闭锁压板39退出投1、2组电压闭锁压板40投入#1主变跳110开关保护压板(二屏一块)41投入#2主变跳110开关保护压板(二屏二块)42退出110KV母差非选择性刀闸43全面检查三将110KV II母线负荷转至I 母运行,II 母由运行转检修1投入110KV母差保护非选择性刀闸2检查单母线运行灯亮3退出110KV母差跳110开关保护压板(一屏三块)4投入投1、2组电压闭锁压板5退出投2组电压闭锁压板6退出#1主变跳110开关保护压板(二屏一块)7退出#2主变跳110开关保护压板(二屏二块)8取下110开关操作保险9检查110开关三相确在“合”位10合上1021刀闸,检查1021刀闸三相确已合上11拉开1022刀闸,检查10122刀闸三相确已拉开12检查102路二次电压切换正常13合上1221刀闸,检查1221刀闸三相确已合上14拉开1222刀闸,检查1222刀闸三相确已拉开15检查122路二次电压切换正常16合上1241刀闸,检查1241刀闸三相确已合上17拉开1242刀闸,检查1242刀闸三相确已拉开18检查124路二次电压切换正常19合上1261刀闸,检查1261刀闸三相确已合上20拉开1262刀闸,检查1262刀闸三相确已拉开21检查126路二次电压切换正常22合上1281刀闸,检查1281刀闸三相确已合上23拉开1282刀闸,检查1282刀闸三相确已拉开24检查128路二次电压切换正常25合上1301刀闸,检查1301刀闸三相确已合上26拉开1302刀闸,检查1302刀闸三相确已拉开27检查130路二次电压切换正常28合上1321刀闸,检查1321刀闸三相确已合上29拉开1322刀闸,检查1322刀闸三相确已拉开30检查132路二次电压切换正常31检查100开关三相确在分位32拉开1002刀闸,检查1002刀闸三相确已拉开33合上1001刀闸,检查1001刀闸三相确已合上34检查110KV II母负荷确已全部倒至I母35检查母联110开关三相无电流36投入110KV母差跳110开关保护压板(一屏三块)37投入#1主变跳110开关保护压板(二屏一块)38投入#2主变跳110开关保护压板(二屏二块)39装上母联110开关操作保险40拉开110开关,检查110开关三相确在“分”位41检查110KV I母三相确无电压42拉开1101刀闸,检查1101刀闸三相确已拉开43拉开1102刀闸,检查1102刀闸三相确已拉开44退出110KV母差跳110开关保护压板(一屏三块)45退出#1主变跳110开关保护压板(二屏一块)46退出#2主变跳110开关保护压板(二屏二块)47断开II母PT二次侧空开48拉开II母PT一次侧1927刀闸,检查1927刀闸三相确已拉开49验明110KV II母PT1927刀闸与II母之间三相确无电压50合上19270三相接地刀闸51检查19270接地刀闸三相确已合上52全面检查四将110KV II母由检修转运行,恢复正常运行方式1 拉开19270三相接地刀闸2 检查19270接地刀闸三相确已拉开3 检查110KV II母无短路接地及杂物4 检查110KV II母PT回路无短路接地及杂物5 检查110KV母联110开关回路无短路接地及杂物6 合上II母PT一次侧1927刀闸,检查1927刀闸三相确已合上7 合上II母PT二次侧空开8 检查110开关三相确在“分”位9 合上1102刀闸,检查1102刀闸三相确已合上10 合上1101刀闸,检查1101刀闸三相确已合上11 投入110开关充电保护压板12 合上110开关对II母充电13 检查110开关对II母充电正常14 退出110开关充电保护压板15 检查 110KV母差非选择性刀闸在投入位置16 取下110开关操作保险17 合上1322刀闸,检查1322刀闸三相确已合上18拉开1321刀闸,检查1321刀闸三相确已拉开19检查132路二次电压切换正常20合上1302刀闸,检查1302刀闸三相确已合上21拉开1301刀闸,检查1301刀闸三相确已拉开22检查130路二次电压切换正常23合上1282刀闸,检查1282刀闸三相确已合上24拉开1281刀闸,检查1281刀闸三相确已拉开25检查128路二次电压切换正常26合上1262刀闸,检查1262刀闸三相确已合上27拉开1261刀闸,检查1261刀闸三相确已拉开28检查126路二次电压切换正常29合上1242刀闸,检查1242刀闸三相确已合上30拉开1241刀闸,检查1241刀闸三相确已拉开31检查124路二次电压切换正常32合上1222刀闸,检查1222刀闸三相确已合上33拉开1221刀闸,检查1221刀闸三相确已拉开34检查122路二次电压切换正常35合上1022刀闸,检查1022刀闸三相确已合上36拉开1021刀闸,检查1021刀闸三相确已拉开37检查102路二次电压切换正常38检查100开关三相确在分位39拉开1001刀闸,检查1001刀闸三相确已拉开40合上1002刀闸,检查1002刀闸三相确已合上41检查110K II母已恢复正常运行方式42装上110开关操作保险43投入110KV母差跳110开关保护压板(一屏三块)44投入投2组电压闭锁压板45退出投1、2组电压闭锁压板46投入#1主变跳110开关保护压板(二屏一块)47投入#2主变跳110开关保护压板(二屏二块)48退出110KV母差非选择性刀闸49全面检查。

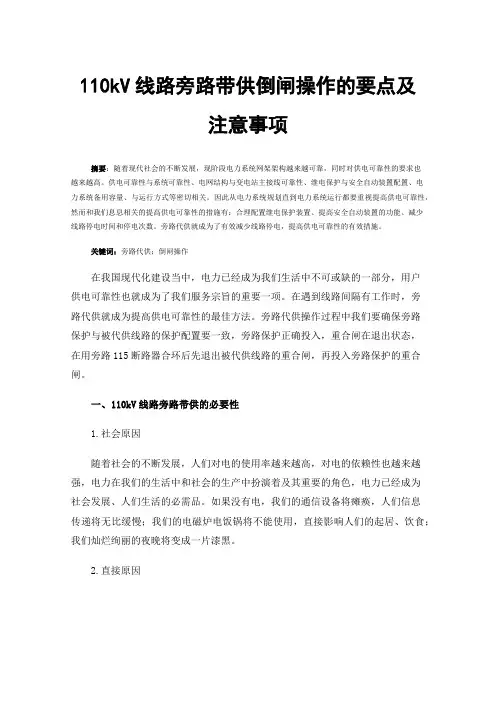

110kV线路旁路带供倒闸操作的要点及注意事项
