喷涂件检验通用规范
表面处理通用检验标准
目次○、总则................................................................................................................................. １一、电镀镍检验标准............................................................................................................. １1.1 试样要求.................................................................................................................. １1.2 外观.......................................................................................................................... １1.3 镀层厚度.................................................................................................................. ２1.4 结合强度.................................................................................................................. ２1.5 耐蚀性...................................................................................................................... ２二、电镀锌检验标准............................................................................................................. ３2.1 试样要求.................................................................................................................. ３2.2 外观.......................................................................................................................... ３2.3 镀层厚度.................................................................................................................. ４2.4 结合强度.................................................................................................................. ４2.5 耐蚀性...................................................................................................................... ４2.6 白色钝化膜的存在性试验...................................................................................... ４三、装饰镀铬检验标准......................................................................................................... ５3.1试样要求................................................................................................................... ５3.2 外观.......................................................................................................................... ５3.3 镀层厚度.................................................................................................................. ５3.4 结合强度.................................................................................................................. ６3.5 耐蚀性...................................................................................................................... ６四、喷漆检验标准................................................................................................................. ７4.1 试片要求.................................................................................................................. ７4.2 颜色.......................................................................................................................... ７4.3 光泽.......................................................................................................................... ７4.4 外观.......................................................................................................................... ７4.5 漆层厚度.................................................................................................................. ８4.6 附着力...................................................................................................................... ８4.7 抗冲击性.................................................................................................................. ８4.8 耐溶剂（无水乙醇）性.......................................................................................... ８五、粉末喷涂检验标准......................................................................................................... ９5.1 试片要求.................................................................................................................. ９5.2 颜色.......................................................................................................................... ９5.3 光泽.......................................................................................................................... ９5.4 外观.......................................................................................................................... ９5.5 涂层厚度.................................................................................................................. ９5.6 附着力.................................................................................................................. １０5.7 抗冲击性.............................................................................................................. １０5.8 耐溶剂（无水乙醇）性...................................................................................... １０六、铝合金化学氧化检验标准......................................................................................... １１6.1 试片要求.............................................................................................................. １１6.2 外观...................................................................................................................... １１6.3 耐蚀性.................................................................................................................. １１七、铝合金喷砂光亮阳极化检验标准............................................................................. １２7.1 试片要求.............................................................................................................. １２7.2 外观...................................................................................................................... １２7.3 氧化膜厚度.......................................................................................................... １２7.4 耐蚀性.................................................................................................................. １２7.5 封闭质量.............................................................................................................. １２八、喷砂及拉丝检验标准................................................................................................. １３8.1 拉丝件.................................................................................................................. １３8.2 喷砂件.................................................................................................................. １３表面处理通用检验标准○、总则0.1 零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。

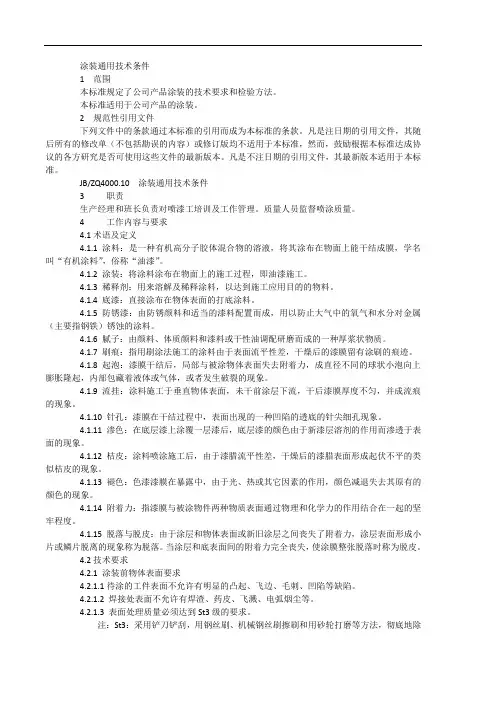

涂装通用技术条件
涂装通用技术条件1 范围本标准规定了公司产品涂装的技术要求和检验方法。
本标准适用于公司产品的涂装。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
JB/ZQ4000.10 涂装通用技术条件3 职责生产经理和班长负责对喷漆工培训及工作管理。
质量人员监督喷涂质量。
4 工作内容与要求4.1术语及定义4.1.1 涂料：是一种有机高分子胶体混合物的溶液，将其涂布在物面上能干结成膜，学名叫“有机涂料”，俗称“油漆”。
4.1.2 涂装：将涂料涂布在物面上的施工过程，即油漆施工。
4.1.3 稀释剂：用来溶解及稀释涂料，以达到施工应用目的的物料。
4.1.4 底漆：直接涂布在物体表面的打底涂料。
4.1.5 防锈漆：由防锈颜料和适当的漆料配置而成，用以防止大气中的氧气和水分对金属（主要指钢铁）锈蚀的涂料。
4.1.6 腻子：由颜料、体质颜料和漆料或干性油调配研磨而成的一种厚浆状物质。
4.1.7 刷痕：指用刷涂法施工的涂料由于表面流平性差，干燥后的漆膜留有涂刷的痕迹。
4.1.8 起泡：漆膜干结后，局部与被涂物体表面失去附着力，成直径不同的球状小泡向上膨胀隆起，内部包藏着液体或气体，或者发生破裂的现象。
4.1.9 流挂：涂料施工于垂直物体表面，未干前涂层下流，干后漆膜厚度不匀，并成流痕的现象。
4.1.10 针孔：漆膜在干结过程中，表面出现的一种凹陷的透底的针尖细孔现象。
4.1.11 渗色：在底层漆上涂覆一层漆后，底层漆的颜色由于新漆层溶剂的作用而渗透于表面的现象。
4.1.12 桔皮：涂料喷涂施工后，由于漆腊流平性差，干燥后的漆腊表面形成起伏不平的类似桔皮的现象。
4.1.13 褪色：色漆漆膜在暴露中，由于光、热或其它因素的作用，颜色减退失去其原有的颜色的现象。
外观通用检验规范
类 别■新制定 □修订 □废止版次A1页次1/6修订记录版本修 订 日 期 核准审查制订A1 2016年 11 月 3日年 月 日 1、目的建立通用的检验规范，明确钣金结构件产品验收标准，尽量量化缺陷标准，增强参考性和可操作性，为来料检验以及供应商出货检验提供统一的依据，从而确保产品的质量。
2、适用范围1)本标准规定德为产品对钣金结构件的质量要求。
对外观部分进行了质量分级，请按相应质量要求选用。
2)本标准为通用标准，对于零件的特殊要求应按检验指导书要求执行。
3)本标准分为：一、表面喷涂验收标准（1级、2级、3级）二、电镀验收标准三、丝网印刷验收标准 根据产品的具体情况，这些标准可以单独或组合起来应用。
3.检验要求3.1环境照度： 300-700LUX ，自然光或日光灯下。
观察时间5S 3.2观察距离：3.2观察角度：检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。
1级 2级 3级 A 面 30cm~35cm 40cm~50cm 90~100cm B 面 40cm~50cm 40cm~50cm 90~100cm C 面 40cm~50cm 90~100cm 90~100cm类别■新制定□修订□废止版次A1 页次2/6修订记录版本修订日期核准审查制订A12016年11 月3日年月日4.缺陷定义：Note.1 Note.2 Note.3点状缺陷：线状缺陷：当L＞2W时按Note.2d=(a+b)/2 W: width, L：length，当L≤2W时按Note.15.字母定义L：长度，W：宽度，d：直径，D：缺陷间的距离，N：缺陷数量，ΔE：色差值。
6.验收标准6.1表面喷涂验收标准序号检验项目检查面1级2级3级工具1 色差A、B、C ΔE≤1.0 ΔE≤1.5 ΔE≤3.0 色板、色差仪2 涂膜光泽、纹理A、B、C 对比色板，无明显差异目视、色板3 附着力A、B、C 百格测试，剥离面积不可有超过总体面积5%以上。

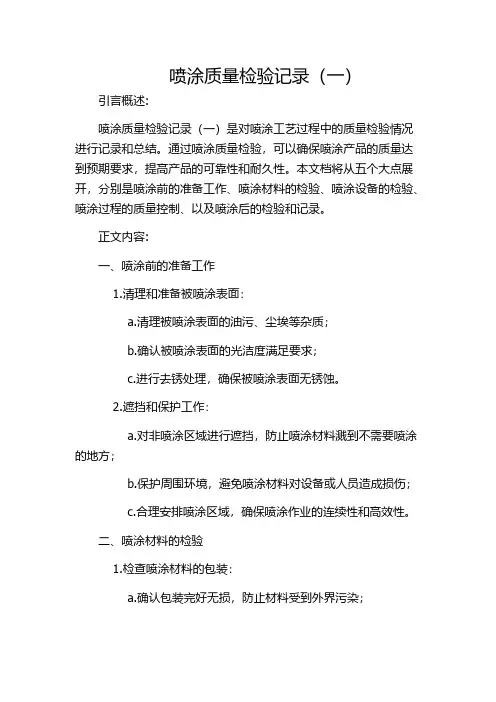

喷涂质量检验记录(一)
喷涂质量检验记录（一）引言概述:喷涂质量检验记录（一）是对喷涂工艺过程中的质量检验情况进行记录和总结。
通过喷涂质量检验，可以确保喷涂产品的质量达到预期要求，提高产品的可靠性和耐久性。
本文档将从五个大点展开，分别是喷涂前的准备工作、喷涂材料的检验、喷涂设备的检验、喷涂过程的质量控制、以及喷涂后的检验和记录。
正文内容:一、喷涂前的准备工作1.清理和准备被喷涂表面：a.清理被喷涂表面的油污、尘埃等杂质；b.确认被喷涂表面的光洁度满足要求；c.进行去锈处理，确保被喷涂表面无锈蚀。
2.遮挡和保护工作：a.对非喷涂区域进行遮挡，防止喷涂材料溅到不需要喷涂的地方；b.保护周围环境，避免喷涂材料对设备或人员造成损伤；c.合理安排喷涂区域，确保喷涂作业的连续性和高效性。
二、喷涂材料的检验1.检查喷涂材料的包装：a.确认包装完好无损，防止材料受到外界污染；b.检查包装标识是否清晰、准确，包括产品型号、生产日期等信息。
2.检验喷涂材料的性能：a.根据产品要求，检测材料的粘度、干燥时间等性能参数；b.对喷涂材料进行配比测试，确保配比准确。
三、喷涂设备的检验1.检查喷涂设备的外观和使用状况：a.检查设备外壳是否完整、清洁；b.检查设备连接管道是否正常、无泄漏。
2.测试喷涂设备的性能：a.对设备进行功能测试，确保正常运行；b.检测设备的喷涂流量、压力等参数，确保符合要求。
四、喷涂过程的质量控制1.控制喷涂厚度和均匀性：a.使用喷涂厚度计进行实时监测，确保喷涂厚度满足要求；b.避免喷涂局部厚厚薄薄不均匀的情况发生。
2.控制喷涂温度和湿度：a.根据喷涂材料的要求，控制喷涂环境的温度和湿度；b.在无法满足要求的情况下，采取相应的措施保证喷涂质量。
五、喷涂后的检验和记录1.检查喷涂产品的外观质量：a.检查喷涂表面是否光滑、无起泡、无裂纹等缺陷；b.检查喷涂产品的颜色、光泽度是否符合要求。
2.记录喷涂产品的相关信息：a.记录喷涂批次、喷涂日期等基本信息；b.记录喷涂产品的检验结果和品质评定。
产品外观检验标准
文件编号:版本号： A/0保密等级：内部使用文件类别：■管理规范□管理办法□作业规范产品外观检验标准修订记录1 目的作为通用产品外观检验判定依据,确保品质能符合客户需求。
2 范围本标准规定了通用产品塑胶件、电镀件、喷漆件、压铸件、整机装配、彩盒及包装的外观检验，包括缺陷定义、缺陷允收标准等。
本标准适用于产品塑胶件、压铸件、彩盒、资料及包装的外观检验。
3 职责质量人员对产品外观的检验和判定。
4 定义4.1 产品等级定义S等级：手持类产品、高端类终端产品，包括但不限于高端市场、特定客户有较高要求的产品。
A等级：通用类终端产品4.2 外观等级面定义1级面：暴露在外，且正常使用时可直接看到的主要表面，正常情况指产品的正面、顶面、侧面，要求有最佳的外观质量。
2级面：暴露在外，且正常使用时并不直接看到的次要表面，正常情况下指产品的背面和底面，要求有好的外观质量。
3级面：正常使用中看不到，只有在装拆时才看到的内表面或遮盖面，不要求有好的外观质量。
(注：外观等级优先按照图纸中的定义；若图纸中没有定义，下面有图示或单独定义的，以图示和单独定义为准；没有则按照此外观等级要求执行。
)功能面：功能面指压铸机加件中，影响产品防水、屏蔽、散热、装配等性能的表面。
不包含在以上的1、2、3级面中。
图 1 ONT产品外观面等级示意图4.3彩盒测量面定义测量面定义表，备注：未涉及到的为非管控区域标准层次分为A标和B标二种。
日美等外观要求较高的运营商建议使用A标，如日本KDDI/DOCOMO、英国BT;除了A标建议的运营商及通用市场，首选B标。
4.4纸浆模塑制品测量面定义测量面定义表5 内容5.1检查面积划分和缺陷代码检测面积按照每100mm*100mm（100cm²）区域进行划分，表面小于100mm*100mm时，以100mm*100mm计，以下所述单位面积的缺陷数均以此为准。
表 1缺陷代码表5.2外观检验条件视力：要求检验者的校正视力不低于1.2，不能使用放大镜用于外观检验。
钣金、喷塑(漆)检验标准
钣金类件喷塑（漆）质量检验标准发行版本：NO发行日期：2016.10.1实施日期：2016.10.1归口管理部门：质管部·编制：审核：批准：钣金喷塑检验标准目的为保证我公司产品中钣金件喷塑产品质量，减少图纸对通用要求的描述，规范验收过程中的检验操作，特制定本通用检验标准。
范围本标准适用我公司各类产品的钣金件检验验收，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验要求和标准，主要从外观、尺寸控制、技术要求等作出具体检验要求。
其中标准参照国家有关标准与钣金行业标准制定而成。
二、尺寸判定钣金加工尺寸验收标准3. 折弯角度一般公差6. 周边毛刺≥10％t时需打磨处理（t为板厚）±0.5mm±1.0mm±1.0mm±2.0mm 9. V型折弯加工尺寸一般公差10. U型折弯加工尺寸一般公差＞500mm±1.0mm±0.5mm±2.0mm±1.0mm11. 折弯R角尺寸确定⑴. 除非设计规定要求，钣金内圆弧角一般随模具角大小。
⑵. 除非设计、图纸另有要求，钣金外圆弧角一般按料厚度大小自然形成。
钣金件整机出厂通用检验标准目的为保证我公司钣金件产品质量，减少图纸对通用要求的描述，完善整机出厂钣金质量控制、检验验收工作，特制定本通用检验标准。
范围本标准适用我公司各类产品的钣金结构件整机出厂通用检验，它是对那些在图纸以及技术要求等文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。
本标准应与技术文件上所标识的技术要求一起并列参照执行，其中标准参照国家有关标准与钣金行业标准制定而成。
检验、验收场地可在装配现场或产品出厂发货地，其结果应一致，且作为最终结果。
一、外形表面检验要求二、外形尺寸检验要求1. 装配总要求⑴.待装配的部件均应为合格件。
⑵.装配应保证实物与图纸一致。
所有的材料、零部件、标准件的更改代替都必须经设计批准。
注塑件检验标准
1．目的及适及范围：本检验规范为了进一步提高塑料制品的质量，在产品生产及出厂时能严格把关，制定出适应本公司的塑料件及喷涂件检验标准，为外观检验提供科学、客观的方法。
对某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。
本检验规范适用于塑料件制成的电子产品（外壳及有关塑料件）以及二次加工件制品（喷涂）的检验与验收。
2.参照文件本检验规范参照《检验和试验工作手册》3.内容:3.1术语：异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。
气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。
塌坑：由于材料收缩，使产品局部整体表面下陷。
熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。
缺料：产品某个部位不饱满。
白印：由于内应力，在产品表面产生与本色不同的白色痕迹。
滋边：（毛刺）由于种种原因，产品非结构部分产生多余的料封堵：应该通透的地方由于滋边造成不通。
断裂：塑料理局部断开后的缺陷。
拉毛：因摩擦而产生的细皮，附在塑料表面的现象。
油丝：油痕，加种种原因，油污（包括脱模式剂）在产品表面留下的痕迹，使该部位发光并带有流动样。
漆点：涂层厚度比周围涂层厚的部分。
垂流：涂层后由于局部喷漆量过大，产生下垂形成条状物。
皱皮：由于涂膜的流平性不良，涂层处产生的皱褶。
分界线不清：一种或两种不同颜色的涂料边界线互相交错。
针孔: 由于喷涂产生的气泡破裂,产生的小孔。
露底: 该喷没喷的部位称露底。
虚喷: 涂膜厚度过薄,可看见基材底色的部位。
喷花: 涂膜厚度不均匀的部位。
杂物: 涂膜表面因杂点,毛尘引起凹凸点。
泛白: 涂膜表面呈气雾状。
污垢：光滑面上的污迹，通常在不干净的环境中造成。
3.2自制件分类说明:3.2 .1塑料件一类: 高精度高要求的外观塑料件及透明制品；二类: 需喷涂的塑料件（公司内检验用）3.2.2 二次加工件(喷涂)一类: 高精度喷涂制件;二类：丝网印3.3检验方法3.3.1 外观缺陷的检验方法及要求:视力：具有正常视力 1.0---1.2视力和色感照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。
钣金件及喷涂件检验规范
钣金件及喷涂件检验规范
1．目的
规范钣金结构件的检验标准，是产品的工艺要求和产品的一致性得到有效控制。
2．适用范围
本标准适用于公司各种钣金结构件的检验，图纸和计数文件并同使用。
当有冲突时，已图纸要求为准。
3．原材料检验标准
3.1 钣金件
3.1.1 材料外观：平整无锈迹，无开裂与变形，加工处无毛
刺，凸起，裂痕等。
3.1.2 尺寸：按图纸或计数要求执行，未标注公差的参照表
1执行。
3.2 通用五金件、紧固件
3.2.1 外观：表面无锈迹、无毛刺批锋，整批来料外观一致性良好
3.2.2 尺寸: 按图纸或国标要求
3.2.3 性能：试装配与使用性能符合产品要求
3.3 压铆件
压铆螺母（柱）、压铆多顶、涨铆螺母（柱）、拉铆螺母等，压伤零部件后，螺纹不等变形（螺母和螺钉能够自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑）。
压铆区无变形，顶部无毛刺。
3.4 喷涂件检验标注
3.4.1 颜色与样板相符合，同批产品无色差
3。
钣金、喷塑(漆)检验标准
钣金类件喷塑（漆）质量检验标准发行版本：NO发行日期：2016.10.1实施日期：2016.10.1归口管理部门：质管部·编制：审核：批准：钣金喷塑检验标准目的为保证我公司产品中钣金件喷塑产品质量，减少图纸对通用要求的描述，规范验收过程中的检验操作，特制定本通用检验标准。
范围本标准适用我公司各类产品的钣金件检验验收，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验要求和标准，主要从外观、尺寸控制、技术要求等作出具体检验要求。
其中标准参照国家有关标准与钣金行业标准制定而成。
二、尺寸判定钣金加工尺寸验收标准3. 折弯角度一般公差6. 周边毛刺≥10％t时需打磨处理（t为板厚）±0.5mm±1.0mm±1.0mm±2.0mm 9. V型折弯加工尺寸一般公差10. U型折弯加工尺寸一般公差＞500mm±1.0mm±0.5mm±2.0mm±1.0mm11. 折弯R角尺寸确定⑴. 除非设计规定要求，钣金内圆弧角一般随模具角大小。
⑵. 除非设计、图纸另有要求，钣金外圆弧角一般按料厚度大小自然形成。
钣金件整机出厂通用检验标准目的为保证我公司钣金件产品质量，减少图纸对通用要求的描述，完善整机出厂钣金质量控制、检验验收工作，特制定本通用检验标准。
范围本标准适用我公司各类产品的钣金结构件整机出厂通用检验，它是对那些在图纸以及技术要求等文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。
本标准应与技术文件上所标识的技术要求一起并列参照执行，其中标准参照国家有关标准与钣金行业标准制定而成。
检验、验收场地可在装配现场或产品出厂发货地，其结果应一致，且作为最终结果。
一、外形表面检验要求二、外形尺寸检验要求1. 装配总要求⑴.待装配的部件均应为合格件。
⑵.装配应保证实物与图纸一致。
所有的材料、零部件、标准件的更改代替都必须经设计批准。
铝外壳丝印喷油通用检验规范(1)
文件编号：版本：A/1制定日期：修订日期：拟案单位：品管部/IQC 发行章：Revision History 修改记录1.0目的明确检验标准，将外观判定标准量化、明确化。
更有利的控制来货、制造过程、出货检验的品质。
指导检验员正确地检查铝外壳来料的品质2.0 范围适用于本公司3335#系列的铝外壳和3339#系列的铝外壳和其它一些新增型号的铝外壳；以及丝印、喷涂、喷油系列表面附着力的检测。
制作图纸上所指定的，应按指定的要求来判定；与客户及纳入厂家之间协商决定的，按协商的结果来判定；客户签有外观限度样板的，按照限度样板来判定；影响安全性能的，本标准不适用。
3．0职责IQC检验员或驻厂QC负责按本检验规范的要求执行检验。
4. 定义公司的铝外壳通常为表面拉纹后再氧化上色；如果有需要也会在表面进行喷涂（烤漆）处理。
5. 抽样计划5.1. 抽检方案一般抽样:依据检验抽样计划ANSI/ASQC Z1.4 抽样计划表/水平Ⅱ级进行抽样，特殊抽样:零部件依S-3水平。
破坏性的测试：不少于3个。
5.2. 样本的抽选应随机、分散抽样。
6.0 检查环境条件6.1温度：常温（5℃~35℃）6.2场所：阳光直射不到的场所，无尘埃飘扬的场所6.3亮度：500Lux~3000Lux，不刺眼。
6.4目视距离：离产品30cm~50cm的距离，但是，判定中有异议时，可用扩散的日光进行检查（从太阳出来3小时后到太阳退去的3小时前这一时段，以避开日光直射入的光）6.5时间：不得在部品上停留,必须以连续的动作进行,在某一位置的停留时间最长不得超过5秒。
.6.6目视方向：与产品成垂直及450角（见图1）7.0 外观等级的定义（一般要求）：7.1 A级面：也叫一级面，客户用于光机上的前面、正面。
例如：仪器、设备的面板、顶壳以及有通纸面要求的表面。
7.2 B级面：也叫二级面，客户外装的侧面、背面。
这些表面在基本使用状态下能时常看到的范围。
另外，用户虽然看不见，但会影响机能的零件，也纳入B级面来管理。
喷涂通用规范要求
B C
A在未转动的情况下，眼睛直接可见面 C通过转动产品后能够看到的面 B为A C的结合部
包装材料清单及作业要求
名称 图示
塑胶周 转筐 气泡袋 隔板 标签纸
型号
关键控制点：标识不明确或者数量与实 际不符和。同一批次有几个尾框
除尘材料清单及作业要求
名称 除尘台
图示
型号
自制
转台
静电枪
关键控制点：1 气压2.0MAP ，2静电电 压： 3 除尘枪枪距15-20cm 4 除尘枪
运行轨迹
开启喷台风机和水幕，打开静 电喷枪和气管，测试电压在之 间，压力为2.0MPA开始工作
静电除尘强距离产品表面1520cm如图所示对产品进行除 尘作业
喷涂通用规范要求
编制: 审核: 会签: 批准:
喷涂通用工作流程描述
目的：规范喷涂作业；流 程
适用范围：各子公司涂装 车间
流程简介：擦拭 除尘 调漆 喷涂 烘烤 下线 检验 包装
擦拭材料清单及作业要求
Байду номын сангаас
名称 胶手套
图示
无尘布
酒精
酒精壶
型号
一次性乳胶手 套
1009s普通无尘 布
酒精含量大于 75%
沾湿式，容量 500ml
4对油漆进行过滤作业，并记录油漆调配表， 以及油漆开启封记录表和有效使用周期标识
关键控制点：温度湿度 空气洁净度 油漆 粘度 过滤网密度 油漆使用有效期
5 清洁测试仪器，搅拌器以及调漆容器，并放 置到规定位置
TDS文件管控点
配比
粘度 膜厚 有效时间 流平时间
烘烤时间和温度 实验测试要求
油漆贮存
喷漆材料清单及作业要求
产品外观检验标准
文件编号：版本号： A/0 保密等级：内部使用文件类别：■管理规范□管理办法□作业规范产品外观检验标准修订记录1 目的作为通用产品外观检验判定依据,确保品质能符合客户需求。
2 范围本标准规定了通用产品塑胶件、电镀件、喷漆件、压铸件、整机装配、彩盒及包装的外观检验，包括缺陷定义、缺陷允收标准等.本标准适用于产品塑胶件、压铸件、彩盒、资料及包装的外观检验.3 职责质量人员对产品外观的检验和判定。
4 定义4。
1 产品等级定义S等级：手持类产品、高端类终端产品，包括但不限于高端市场、特定客户有较高要求的产品.A等级：通用类终端产品4。
2 外观等级面定义1级面：暴露在外，且正常使用时可直接看到的主要表面,正常情况指产品的正面、顶面、侧面，要求有最佳的外观质量。
2级面: 暴露在外，且正常使用时并不直接看到的次要表面，正常情况下指产品的背面和底面，要求有好的外观质量。
3级面：正常使用中看不到,只有在装拆时才看到的内表面或遮盖面，不要求有好的外观质量。
(注:外观等级优先按照图纸中的定义；若图纸中没有定义,下面有图示或单独定义的，以图示和单独定义为准；没有则按照此外观等级要求执行。
）功能面：功能面指压铸机加件中，影响产品防水、屏蔽、散热、装配等性能的表面.不包含在以上的1、2、3级面中。
图 1 ONT产品外观面等级示意图4。
3彩盒测量面定义测量面定义表，备注：未涉及到的为非管控区域标准层次分类A级面B级面C级面B标彩盒（折叠成型后）正面侧面底面/打开可见面A标彩盒（折叠成型后）正面和正前面侧面/打开可见面底面/装上附件后看不到的面B标精品盒正面侧面底面和打开可见面A标精品盒正面和正前面侧面和打开可见面底面/装上附件后看不到的面标准层次分为A标和B标二种。
日美等外观要求较高的运营商建议使用A标，如日本KDDI/DOCOMO、英国BT；除了A标建议的运营商及通用市场，首选B标。
4.4纸浆模塑制品测量面定义测量面定义表A级面B级面C级面纸浆模塑制品与纸盒装配形成完整的销售包装时，打开盒盖即能直接观察到的纸托正面最上层水平面。
喷粉产品检验标准
1.目的规范喷粉产品外观及性能的通用检验规范，使QC检验人员准确地、更快地掌握喷粉产品的检验，保证产品品质。
2.范围本标准适用于公司喷粉车间所有喷粉制成品的质量检验。
3.职责3.1品质部：依本标准进行检验与测试；3.2生产部：依本标准进行产品生产；3.3资材部（仓库）：依本标准进行仓存。
4.作业程序4.1检验场地：喷粉生产车间；4.2检验工具：百格刀、软毛刷、3M胶带、直尺、铅笔、橡皮擦、99.8%无水酒精、棉花棒、千分尺4.3外观检验环境：5.缺陷分类5.1严重缺陷(MAJ):漏喷、涂层脱落、同一工件明显色差5.2轻微缺陷(MIN):属外观轻微缺陷，非严重缺点或者主要缺点，不影响使用或装配；5.3.外观面区域划分：①A级面（关键区域）：此区域非常重要，它通常在产品的正面，是客户容易看到的区域，例如：扶手、挡风玻璃支架、顶篷支撑、箱子外表面等；②B级面（重要区域）：此区域通常是指产品的侧面，客户可以看到，但不会非常关注，例如：刹车踏板、顶篷架（散件除外）、玻璃门把手、箱子内表面等；③C级面（非重要区域）：此区域通常不能充分看到，一般是组装在产品内部或产品在下表面，例如：车架、轴承座、摇臂、箱子顶部、箱子底部等；6.检验标准6.1材料定性：6.1.1用于制造喷粉件的粉体及前处理化学制剂应为研发部认可的材料；6.1.2供应商应向我司提交每一批次的材料出厂合格证及材料性能试验报告；6.1.3粉体应为户外用粉体，超过贮存期或潮湿的粉体不允许继续使用；6.1.4加入前处理槽内的各种化学制剂符合行业的相关标准；6.2原材料检验：检验人员须核实原材料的出厂合格证及材料性能试验报告；6.3工序检查：检验人员须对产品的生产过程进行严格控制，监控各工序的执行情况，监督作业员按照工艺标准进行操作，如有异常及时在现场进行处置。
铁件、铝件喷涂的工序依次为：打磨→上件→除锈→中和→除油→清洗1→清洗2→表调→磷化→清洗3→烘干→上挂→喷粉→固化→下挂→检验→包装→仓存；不锈钢喷涂的工序依次为：打磨→清洁→上挂→喷粉→固化→下挂→检验→包装→仓存。
喷涂检验标准及规范
喷涂检验标准1?目的?为增强检验员对产品喷漆、喷塑外观品质标准撑握,提咼检验员对产品夕外的检验效率和判定准确性，预防不良品流入工序及因各种标准不清晰不良品流入客户处，特制定此外观检查通用标准2?适用范围？适用于本公司喷漆、喷塑的产品零件外观产品检验3、定义喷漆不均匀：表面喷漆厚度不一致有感刮伤：表面被其它对象刮到而产生的粗糙线性割痕或痕迹，且用手指触摸可以感觉出来的刮痕•无感刮伤：表面被其它对象刮到而产生的痕迹（未露底材）,用手指触摸无感觉，但目视明显之刮痕气泡：因喷涂不良使产品表面出现泡状的凸起.脱漆：表面油漆脱落的现象.毛边：喷涂不良而产生的毛边现象.指纹：拿取产品时未带手套，导致指纹残留.赃污,斑点,异物：一般为加工过程中不明外来物质附着表面.沙眼：因喷涂不良使产品表面有针孔状细小凹槽.龟裂：因产品表面不平或是喷漆不均而造成表面像龟壳一样的裂纹流漆：因喷漆过厚油漆堆积下流麻面：产品由于喷漆不均匀而造成的表面发麻的现象脱层（翘皮）：喷涂附着力不佳而有整块脱落的现象色差：对象颜色与承认样品之差异或与色卡不一致3?外观标准3.1等级面划分标准：一级面：外观面,产品组装后可经常看到的外观面；二级面：次要外观面，指功能面或产品组装后不经常看到的外观面；三级面：非外观面，指产品组装后看不到的外观面；3.2?检验条件？①被检测面与视线在45° ~60°范围旋转.②照明条件：40W日光灯，距灯高1M~1.2M灯光流量为500~1200Lux，用眼睛与受检面成45 ~60°左右.③视力要求：检验人员的视力（含矫正视力）必须在1.0以上.④目视距离：人眼距离被视物体的距离为30cm.⑤检测时间：一级面每一视面5—7秒，二级面每一视面3—5秒.3.3?检验标准？按光源标准要求区分产品的等级面，所有等级面涂膜应：无基材露底、剥离、无划痕、起泡、起皱、针孔，积粉等不良现象。
在眼睛距离等级面的标准处；3.4?外观缺陷标准？判定标准见附表。
表面涂装通用检验规程
KX/PZ01-2015表面涂装检验通用规程1、目的规范表面油漆涂装检验标准，确保表面涂装质量满足规定要求。
2、适用范围适用于凯旋公司灭火设备产品的表面油漆涂装产品3、引用标准油漆过程确认准则GY-PY-45-00色漆清漆漆膜的划格试验GB/T92864、管理规定4.1 原辅物料验证4.1.1涂装用油漆、原子灰、稀释济的合格证、质量保证书、使用说明书、有效期等；底漆、色漆、面漆三者相容，型号符合技术规定要求；4.1.2调配好后待喷涂油漆粘度验证4.1.2.1用棒挑起测量：油漆经充分搅拌后，用棒挑起涂料进行观察。
涂料用棒挑起连接距离为30～50cm应自由降落而不断，如有中断而回缩现象，说明该涂料较稠，需用稀释剂进行稀释。
小于30cm，表明涂料粘度太小，即涂料太稀；大于50cm，表明粘度太大。
4.1.2.2用涂-4杯进行测量：环境温度在21-25℃时，油漆粘度控制在30-90S之间，低于此温度粘度偏低档，高于此温度粘度偏高档；油漆粘度控制在40-60S之间。
4.2 环境要求喷漆环境防尘、防雨、阳光直射不到，通风良好，涂装温度范围10ºC~30ºC，相对湿度在85%以下，油漆工件表面温度高于露点温度3ºC。
4.3 喷涂压力要求喷漆用进喷漆罐压力在0.4-0.8MPa之间。
4.4 喷防锈漆工件表面要求工件喷防锈漆时，表面无焊渣、颗粒、焊接药皮、焊接气孔、油、污、氧化皮、水痕等影响喷漆质量的缺陷，并用压缩空气吹净工件表面灰尘4.5喷底漆验证在底漆干透后，检查底漆的喷涂质量，表面无漏喷、流挂、拉痕、颗粒、起泡及明显桔皮等缺陷。
对油漆部位表面凹坑、划痕等缺陷，原子灰已填充处理，在原子灰干透后，再对表面用砂纸进行打磨，吹净表面灰尘,使表面外观质量满足面漆要求。
4.6 喷色漆或面漆验证在底漆（含原子灰）完全干透并确认喷漆部位无缺陷后再喷色漆或面漆，在色漆或面漆干透后，表面质量应是涂层饱满，无漏喷、流挂、颗粒、起泡、针孔、渗色、失光、桔皮等油漆缺陷。
喷涂检验标准及规范
喷涂检验标准1 目的为增强检验员对产品喷漆、喷塑外观品质标准撑握，提高检验员对产品外的检验效率和判定准确性，预防不良品流入工序及因各种标准不清晰不良品流入客户处，特制定此外观检查通用标准2 适用范围适用于本公司喷漆、喷塑的产品零件外观产品检验3、定义喷漆不均匀︰表面喷漆厚度不一致有感刮伤︰表面被其它对象刮到而产生的粗糙线性割痕或痕迹,且用手指触摸可以感觉出来的刮痕.无感刮伤︰表面被其它对象刮到而产生的痕迹(未露底材),用手指触摸无感觉,但目视明显之刮痕气泡︰因喷涂不良使产品表面出现泡状的凸起.脱漆︰表面油漆脱落的现象.毛边︰喷涂不良而产生的毛边现象.指纹︰拿取产品时未带手套,导致指纹残留.赃污,斑点,异物︰一般为加工过程中不明外来物质附着表面.沙眼︰因喷涂不良使产品表面有针孔状细小凹槽.龟裂︰因产品表面不平或是喷漆不均而造成表面像龟壳一样的裂纹.流漆︰因喷漆过厚油漆堆积下流麻面︰产品由于喷漆不均匀而造成的表面发麻的现象脱层(翘皮)︰喷涂附着力不佳而有整块脱落的现象色差︰对象颜色与承认样品之差异或与色卡不一致3 外观标准3.1等级面划分标准：一级面: 外观面,产品组装后可经常看到的外观面；二级面: 次要外观面, 指功能面或产品组装后不经常看到的外观面；三级面: 非外观面, 指产品组装后看不到的外观面；3.2 检验条件①被检测面与视线在45°~60°范围旋转.②照明条件︰40W日光灯,距灯高1M~1.2M,灯光流量为500~1200Lux,用眼睛与受检面成45°~60°左右.③视力要求：检验人员的视力 (含矫正视力)必须在1.0以上.④目视距离: 人眼距离被视物体的距离为30cm.⑤检测时间︰一级面每一视面5—7秒,二级面每一视面3—5秒.。
