目录1. 产品介绍 (1)1.1. 产品概述 (1)1.2. 主要功能 (1)1.3. 规格特征 (2)1.4. 标配清单 (2)2. 设备操作及功能说明 (3)2.1. 设备操作 (3)2.2. 混合矩阵切换系统应用图 (3)2.3. 按键功能说明 (4)2.4. 按键快速切换操作示例 (5)2.5. 矩阵通讯端口定义与控制电脑的连接 (6)2.6. 矩阵上层软件使用方法 (6)2.7. 通讯协议与控制指令代码 (8)2.8. 部分指令代码举例说明 (9)2.9. 混合矩阵系统常配I/O板卡清单 (10)3. 故障及维修 (10)3.1. 常见故障及解决方法 (10)3.2. 维护 (10)1．产品介绍1.1. 产品概述数字高清混合矩阵系列CHM-44M/88M/1616M/3232M是高性能的高清音视频信号交换设备，支持Y路信号输入，Y路信号输出（Y与矩阵主体端口总数对应，如CHM-1616M 对应的Y为16）。
该矩阵用于多个高清数字信号输入、输出交换，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其它的输出，使信号传输衰减降至最低，图像和声音信号能高保真输出。
该矩阵带有断电现场保护、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，安装灵活方便，目前支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信号输入，HDMI和DVI信号输出。

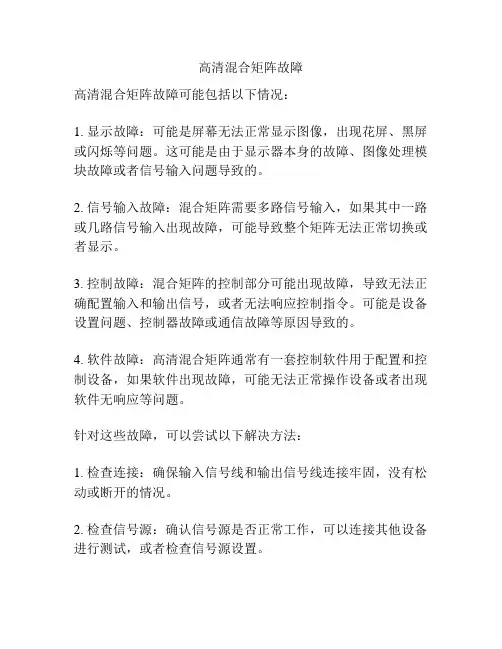

高清混合矩阵故障
高清混合矩阵故障
高清混合矩阵故障可能包括以下情况：
1. 显示故障：可能是屏幕无法正常显示图像，出现花屏、黑屏或闪烁等问题。
这可能是由于显示器本身的故障、图像处理模块故障或者信号输入问题导致的。
2. 信号输入故障：混合矩阵需要多路信号输入，如果其中一路或几路信号输入出现故障，可能导致整个矩阵无法正常切换或者显示。
3. 控制故障：混合矩阵的控制部分可能出现故障，导致无法正确配置输入和输出信号，或者无法响应控制指令。
可能是设备设置问题、控制器故障或通信故障等原因导致的。
4. 软件故障：高清混合矩阵通常有一套控制软件用于配置和控制设备，如果软件出现故障，可能无法正常操作设备或者出现软件无响应等问题。
针对这些故障，可以尝试以下解决方法：
1. 检查连接：确保输入信号线和输出信号线连接牢固，没有松动或断开的情况。
2. 检查信号源：确认信号源是否正常工作，可以连接其他设备进行测试，或者检查信号源设置。
3. 重启设备：尝试重启高清混合矩阵和相关设备，有时候简单的重启可以解决一些临时性的故障。
4. 更新软件：如果使用了控制软件，可以尝试更新软件版本或者重新安装软件来解决软件故障问题。
5. 检查设备状态：检查设备的工作状态显示，了解设备是否有报警信息或错误码，根据错误提示进行故障排查和修复。
如果以上方法无法解决问题，建议联系相关技术支持或售后人员进行进一步的故障排查和修复。
高清混合视频矩阵的研究及实现分析
高清混合视频矩阵的研究及实现分析作者：张欣月来源：《信息技术时代·上旬刊》2019年第02期摘要：人们对视频的清晰度的要求越来越高，因此，通过科学的研究，产生了高清混合视频矩阵，目前，这种技术的应用已经非常的广泛，应用在监控系统中、视频教学中、视频会议中、娱乐场所以及演播室中。
近年来，我国正在打造建设平安的城市理念，因此，需要高清混合矩阵的应用，也非常的重要。
这就需要对高清混合视频矩阵进行研究，研究FPGA的意义。
关键词：高清混合视频矩阵;实现分析;视频技术引言：随着视频技术的不断发展，视频矩阵的需求量也在不断的增加[1]。
目前，在一些视频中，需要运用多个或者几个屏幕，来应用视频信号。
但是，视频信号在显示的过程中，会受到尺寸的限制，屏幕的尺寸无法进行无限制的延展，所以，目前的共享视频显示是非常重要的研究方向。
视频矩阵可以根据不同是信号源，将视频的格式转化成AV、DVI、VGA以及HDMI 等不同的格式。
可以满足人们对信号源的需求，在这个视频矩阵也被称作是混合视频矩阵。
随着人们生活水平的提升，需要更好的发展高清视频，满足人们的需求。
一、发展分析国外的视频矩阵发展比较早，在1978年，视频矩阵的切换技术和控制技术就已经产生，是美国AD公司设计和生产，到现在已经过了30多年，目前的视频矩阵技术得到了很大的改变[2]。
国外的技术发展的比较早，经验比较丰富，研发了各种各样的矩阵产品。
不管在数字还是模拟视频的时代中，都拥有比较先进的技术知识，目前，我国的需求量远超过国外的需求，大大的促进了我国的视频矩阵的发展，国外的视频矩阵技术差距不是很大，甚至国内的价格上有很大的优势。
所以，我国的视频矩阵产品出口量比较大，能够打开全球的市场。
我国是视频矩阵发展主要经历了三个阶段。
第一阶段是在九十年代的初期，在改革开放的初期，我国的视频技术还没有成熟，大部分都是从国外进口的。
第二个阶段的就是年代的中、后期，这个时候，我国已经进入到了改革开放的高速发展的时期，中国的视频矩阵技术和国外的视频技术得到了充分的交流，还处于初级的学习间断，通过学习和研发，我国开始自己进行生产视频矩阵。

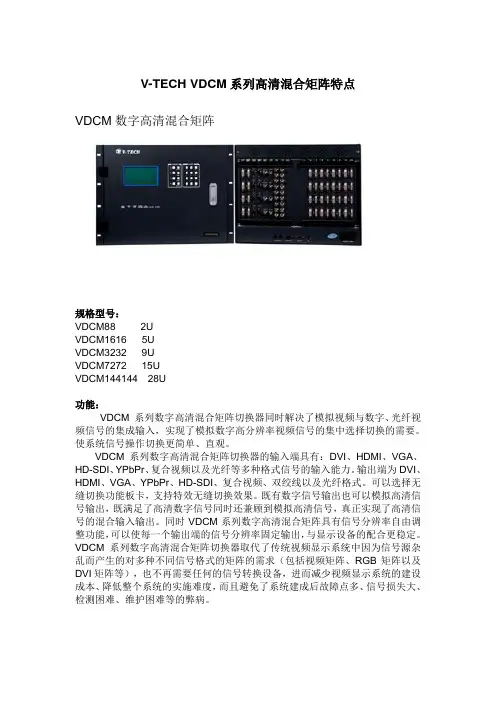

V-TECHVDCM系列高清混合矩阵特点
V-TECH VDCM系列高清混合矩阵特点VDCM数字高清混合矩阵规格型号：VDCM88 2UVDCM1616 5UVDCM3232 9UVDCM7272 15UVDCM144144 28U功能：VDCM 系列数字高清混合矩阵切换器同时解决了模拟视频与数字、光纤视频信号的集成输入，实现了模拟数字高分辨率视频信号的集中选择切换的需要。
使系统信号操作切换更简单、直观。
VDCM 系列数字高清混合矩阵切换器的输入端具有：DVI、HDMI、VGA、HD-SDI、YPbPr、复合视频以及光纤等多种格式信号的输入能力。
输出端为DVI、HDMI、VGA、YPbPr、HD-SDI、复合视频、双绞线以及光纤格式。
可以选择无缝切换功能板卡，支持特效无缝切换效果。
既有数字信号输出也可以模拟高清信号输出，既满足了高清数字信号同时还兼顾到模拟高清信号，真正实现了高清信号的混合输入输出。
同时VDCM系列数字高清混合矩阵具有信号分辨率自由调整功能，可以使每一个输出端的信号分辨率固定输出，与显示设备的配合更稳定。
VDCM 系列数字高清混合矩阵切换器取代了传统视频显示系统中因为信号源杂乱而产生的对多种不同信号格式的矩阵的需求（包括视频矩阵、RGB矩阵以及DVI矩阵等），也不再需要任何的信号转换设备，进而减少视频显示系统的建设成本、降低整个系统的实施难度，而且避免了系统建成后故障点多、信号损失大、检测困难、维护困难等的弊病。
特性：◆全数字零压缩数字切换◆自适应输入◆模块化设计，插板式结构，可根据实际情况自由组合，节省成本◆传输解析度1920*1200@60Hz,HDTV高清1080p数字化像素◆数字化高清输入输出◆每板卡4路输入或输出（除YPbPr信号3路）◆最大可供货规格为72路混合信号输入以及72路混合信号输出（144路输入144路输出可定制）◆多格式数字及模拟信号混合输入输出◆支持IP视频编解码输入输出◆无缝切换可支持DVI、VGA、HD-SDI 、分量视频、VIDEO视频特效无缝切换输出◆无缝板卡可支持可选固定分辨率输出◆支持4画面分割输出功能◆无缝板卡可支持“淡入淡出、拉帘、快速切换”等无缝切换特技效果，切换特效可现场快速更换◆前面板按键控制，区别拼控改装矩阵的模式调用方式（复杂不灵活）◆支持DVI、HDMI 、VGA 、C-video 、HD-SDI /、YPbPr、双绞线、光纤及IP编解码等多种格式信号同时输入◆支持DVI、HDMI 、VGA 、复合视频、HD-SDI 、YPbPr、双绞线、光纤及IP编解码等多种信号输出◆光纤输入输出板卡支持光纤收发器配合使用◆RS-232串口控制及RJ45网络接口远程控制◆前面板LCD状态显示报告◆便捷的前面板存取操作，可预存多组切换模式◆掉电现场保护功能◆数字视频输入端口具有时钟/数据恢复和重组◆特效无缝切换技术软件著作权证书以及实用专利证书、外观设计专利证书◆具有国际CE认证、国际ROHS环保认证、国家3C强制认证证书、ISO9001质量体系认证、ISO14001环境管理体系认证、国家高新证书、泰尔实验检测报告等◆能实时监视各输入通道输入状态◆HDMI输入输出端口支持HDCP协议◆DVI输出板卡自带电源（+5V）输出，方便光纤延长器使用。
高清视频矩阵的原理及应用
高清视频矩阵的原理及应用1. 什么是高清视频矩阵？高清视频矩阵是一种通过集成多个输入和输出接口，实现多个视频信号的切换、分发和传输的设备。
它可以满足高清视频信号在不同设备之间的互联互通需求，为用户提供更加便捷和灵活的视频连接和管理方式。
2. 高清视频矩阵的工作原理高清视频矩阵的工作原理是通过中央控制器对输入和输出接口进行控制，实现视频信号的切换和分发。
具体来说，高清视频矩阵包括输入端口、输出端口、中央控制器和视频处理器。
2.1 输入端口输入端口用于连接各种视频源设备，例如电视机、电脑、DVD播放器等。
输入端口接收来自这些设备的视频信号，并将其传输给视频处理器。
2.2 输出端口输出端口用于连接显示设备，例如电视、投影仪等。
输出端口接收从视频处理器传输过来的视频信号，并将其显示在相应的设备上。
2.3 中央控制器中央控制器是高清视频矩阵的核心组成部分，它负责接收用户输入的信号，并根据用户的指令控制视频信号的切换和分发。
中央控制器可以通过物理按钮、遥控器或手机APP等方式进行控制。
2.4 视频处理器视频处理器是高清视频矩阵中的重要组成部分，它负责接收来自输入端口的视频信号，并对其进行处理和转换，以适应各种显示设备的需求。
视频处理器可以实现信号的格式转换、分辨率调整、色彩校正等功能。
3. 高清视频矩阵的应用场景高清视频矩阵在许多场合都有广泛的应用，以下是一些典型的应用场景：3.1 家庭影音系统在家庭影音系统中，高清视频矩阵可以实现不同视频源设备和显示设备之间的灵活切换和连接。
用户可以通过中央控制器方便地选择不同的视频源进行播放，并将视频信号传输到所需的显示设备上。
3.2 会议室和教室在会议室和教室中，高清视频矩阵可以实现多个终端设备的互联互通。
通过将多个输入端口和输出端口连接在一起，用户可以实现多个终端设备之间的视频信号切换和分发，方便参会人员或学生进行展示和演示。
3.3 广播电视系统在广播电视系统中，高清视频矩阵可以实现多个输入节目信号的选择和传输。
高清视频网络矩阵说明书
高清视频网络矩阵使用说明书HN－HVLM-24/48Ver:1.0优点：1、任意输入口、输出口设置2、支持HDMI、DVI、VGA、音频切换功能3、支持HDMI、DVI、VGA混合切换4、支持HDCP （HDMI接口）5、支持最高分辨率1600*1200 1080P 60HZ6、支持菊花链连接7、网络远距离传输（六类网线150米）8、支持传输串口RS232数据9、应用软件操作，兼容性更好10、图型界面，操作容易直观11、预荐配置方案，一键调用12、网络布线施工，成本更低13、无线网络远程操作14、光纤连接远程管理15、可以由多用户控制切换16、系统成本低17、维护、检修方便容易18、功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1. 高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI编解码器配合使用组成一款高清视频网络矩阵切换系统。
由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。
高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。
由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。
由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。
它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。
由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。
32-32高清混合矩阵
3G-SDI数字矩阵 HS-S6832-32一、产品介绍：HOSHI品牌HS-S6800系列数字矩阵包括3G-SDI高清数字矩阵、HD-SDI高清数字矩阵和SD-SDI高清数字矩阵，兼容SMPTE259M/292M/297M/305M/310M/344M/424M、DVB-ASI（EN50083-9）等数字电视格式标准。
支持SDI、DVB－ASI 、SD、HD等多种信号格式，可通过10Mb/s～3Gb/s码率的数字信号，自动均衡功能和时钟恢复功能保证信号的高质量传输。
HOSHI品牌3G-SDI数字矩阵，规格HS-S6832-32数字矩阵支持32路3G/HD/SD-SDI串行数字信号输入、32路3G/HD/SD-SDI串行数字信号输出，最高支持矩阵8块输入输出板卡（4路矩阵输入输出板卡/块），串矩阵输入输出板卡信号任意组合、任意交换。
HOSHI品牌HS-S6800系列3G-SDI数字矩阵规格支持4*4、8*8、16*16、32*32、64*64、128*128、144*144。
数字矩阵可以适应7*24小时不间断工作状态，为系统提供稳定可靠的信号传输切换作用。
设备支持断电保护、过流过压电路保护功能，所有板卡都采用支持热插拔插卡式结构设计，便于现场客户应用安装、功能升级和产品维护。
产品外观简洁化的设计，超大的OSD液晶屏幕显示（可选）、不锈钢无指纹按键（可选）、7寸液晶显示触摸屏（可选）、直观式电源管理装置（组数可选）让用户随时掌握设备的运行状态。
二、产品功能：1、采用板卡式设计，根据客户需求的路数灵活组合输入输出，支持热插拔。
2、自动输入格式检测。
3、兼容 3G SDI、HD SDI、SD SDI。
4、串/并转换后，自动变成对应的HDMI 1.3a版本。
5、高清数字同轴线缆有效传输150m。
6、任意交叉互换传输模式。
7、内置信号自动识别功能。
8、3D comband、3D de-interlace，提高图像边缘效果，提高画面层次。
音视频混合矩阵
供货产品技术规格偏离表
关于“音视频混合矩阵”的补充说明
深圳市龙岗区职业训练中心：
在我司与深圳市龙岗区职业训练中心签署的《龙岗区政府采购合同》（合同编号：GTA-LGQZY-S0*******；项目名称：龙岗区职业培训学校智能制造高技能人才实训、认证区域中心建设项目设备采购；项目编号：LGCG2017149385）中，针对《附件2、货物报价清单》的“第28项：音视频混合矩阵”，特补充说明如下。
1、按照合同，在本项条目中，音视频混合矩阵的品牌为“SVC”，型号规格为“D3001”。
2、实际供货的对应品牌为“SVS”，规格型号为“D3001”。
导致投标文件及合同中的品牌不一致，是我司商务人员在制作标书时的疏忽，将音视频混合矩阵的品牌型号编辑错误，导致出现了品牌为“SVC”的错误。
对此，我司深表歉意。
供货的设备为完全满足合同参数的设备。
特此说明
深圳国泰安教育技术有限公司
2019/3/15
致歉函
深圳市龙岗区职业训练中心：
对于在龙岗区职业训练中心智能制造设备采购项目中，实际供货的“音视频混合矩阵”品牌与合同上品牌不符一事，经查是我司商务人员编辑失误，将项目投标书第28项货物“音视频混合矩阵”的品牌误写为“SVC”，正确品牌应为“SVS”。
我司实际供货的音视频混合矩阵（型号为D3001）性能、参数及测试结果完全响应招标文件要求。
对于因品牌编辑错误问题对贵方造成的误解和困扰，我司深表歉意！
特此说明，还望得到贵方的谅解。
深圳国泰安教育技术有限公司
2019年3月15日。
