广播电视台如何实现现场直播
广播电视台如何实现现场直播随着广播电视事业的不断的发展,简单的录播形式已不能满足社会需求,现场直播已逐渐被社会各界所欢迎。
清楚的记得我台第一次实现现场直播的情形,我们将台内现有的标清、模拟的设备混合集成在不同的航空箱内,用租来的车辆拉到现场然后进行互联、调试以“地摊”的形式完成了首次现场直播。
虽然直播的过程还是比较顺利,但也暴露出诸多的弊端,比如车辆的颠簸造成设备的接触不良,通话系统效果太差,标清和模拟设备的混合使用,包括电源等所有的设备都没有备份,导致直播出来的效果不是很理想。
去年为了提升节目质量更好的对各型现场进行录播和直播,同时也是顺应电视行业必将走向高清数字化时代的需要,台领导克服了诸多困难顶着极大的压力,购置了一台6讯道(5+1)高清转播车,去年首次用高清转播车对区两会进行了现场直播,无论是领导还是在家收看直播的百姓对直播的图像质量都非常的满意,信号质量跃升了一个新的台阶。
使我台向高清时代迈出了坚实的一步,也极大的提示了我台的整体形象。
现把高清转播车的整车系统介绍如下:广播电视台转播车,根据设备不同的技术性能特点可分成三个部分:视、音频系统、通话系统及电源系统。
其中,视音频系统是电视现场直播的主要系统,通话系统是电视现场直播的必要工具,电源系统是电视现场直播的保障。
一、视音频系统摄像机拾取现场信号,经过光缆传送到转播车上的CCU(摄像机控制单元),技术人员通过RCP(连接CCU的控制面板)同时借助于专业的多功能SDI监视器和多功能波形监视器对图像进行黑、白平衡、亮度、对比度、色度、幅度等技术指标进行调整,使图像看起来更通透、更真实、更有层次感,我们以往的调整都是靠人眼来粗略的进行调整。
CCU输出四路高清信号,一路到多功能SDI监视器,一路到技术区的视频高清监视器,一路到ROSS 切换台,一路到ROSS的34*34路的矩阵,车内的矩阵主要在切换台出现故障时作为备份切换和信号调度使用。
切换台和矩阵输出多路信号一路经过画面分割器输送到两块42寸的标准监视器上供给导播切换使用,一路通过高清分配卡分别输入到高清磁带录放机、蓝光盘录放机和硬盘录放机进行信号录制,留作备档素材使用。
DVI高清画面分割器的特点,作用,使用方法
DVI06 Images Processor 使用手册1概述多窗口图形处理器是专业化的图形处理与控制设备,它能够在高分辨率的VGA/DVI 显示设备上以全屏或多窗口模式显示四路图像(MP04)或六路图像(MP06)(VGAI或CVBS 或可选的DVI)信息。
多窗口图形处理器采用嵌入式结构设计,内嵌专用操作系统,整个系统封闭式运行,稳定性大大高于基于WINDOWS操作系统的“计算机+板卡”方式的传统控制器。
多窗口图形处理器器可接受VGA(DVI)和CVBS 等格式的视频信号,并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换,最终输出统一格式的VGA或DVI信号。
多窗口图形处理器可通过RS232或红外的方式进行远程和近程控制。
图1 在一个单显示器上同时显示四个输入信号2 输入与输出多窗口图形处理器的每个通道都能够接受四种输入数据:NTSC或PAL制式的CVBS,VGA,DVI(可选)。
任何一个通道都有三种输入接口(VGA和HDMI共用一个DVI-I接口),但任一时刻只能有一种参与显示。
输入的CVBS信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。
输入的模拟VGA和HDMI信号通常由计算机提供,最高可支持分辨率1920x1080、场频60Hz 的VGA视频。
输入的视频信号都被调整成一定分辨率和刷新频率的VGA/HDMI信号,然后再输出。
支持的最高分辨率为1920X1080,此分辨率下的最高刷新频率为60Hz。
输出端连接具有DVI或HDMI接口的显示设备。
3操作●多窗口图形处理器RS-232接口,能够连接到计算机通过软件控制。
●前面板操作:数字键1,2,3,4,5,6切换单画面显示,"MODE"切换画面显示模式,在单画面显示状态下,“SOURCE/MENU"键切换输入的信号源,在CVBS,VGA,DVI三者之间选择。
长按“SOURCE/MENU”进入系统菜单设置(按“1”或“2”选择菜单项目,按“3”或“4”确认菜单项选择。

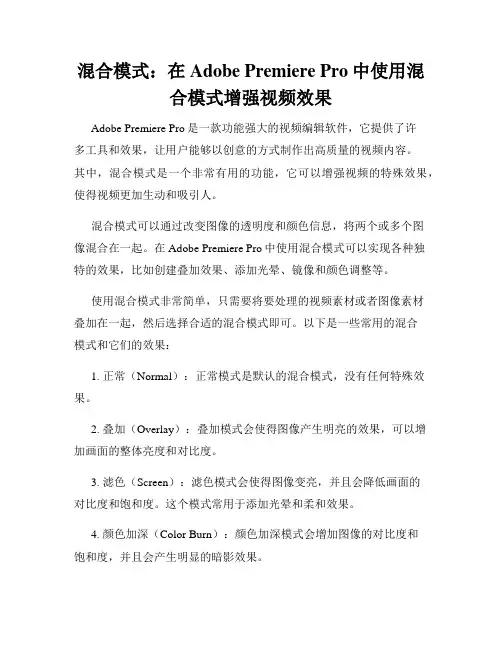

混合模式 在Adobe Premiere Pro中使用混合模式增强视频效果
混合模式:在Adobe Premiere Pro中使用混合模式增强视频效果Adobe Premiere Pro是一款功能强大的视频编辑软件,它提供了许多工具和效果,让用户能够以创意的方式制作出高质量的视频内容。
其中,混合模式是一个非常有用的功能,它可以增强视频的特殊效果,使得视频更加生动和吸引人。
混合模式可以通过改变图像的透明度和颜色信息,将两个或多个图像混合在一起。
在Adobe Premiere Pro中使用混合模式可以实现各种独特的效果,比如创建叠加效果、添加光晕、镜像和颜色调整等。
使用混合模式非常简单,只需要将要处理的视频素材或者图像素材叠加在一起,然后选择合适的混合模式即可。
以下是一些常用的混合模式和它们的效果:1. 正常(Normal):正常模式是默认的混合模式,没有任何特殊效果。
2. 叠加(Overlay):叠加模式会使得图像产生明亮的效果,可以增加画面的整体亮度和对比度。
3. 滤色(Screen):滤色模式会使得图像变亮,并且会降低画面的对比度和饱和度。
这个模式常用于添加光晕和柔和效果。
4. 颜色加深(Color Burn):颜色加深模式会增加图像的对比度和饱和度,并且会产生明显的暗影效果。
5. 线性加深(Linear Burn):线性加深模式会产生比颜色加深更强烈的暗影效果,对比度和饱和度也会增加。
6. 颜色减淡(Color Dodge):颜色减淡模式会使得图像变亮,同时减少对比度和饱和度。
这个模式常用于加强亮度和添加光源效果。
7. 连续(Continuous):连续模式会将两个图像像素的亮度值相乘,从而产生更高的对比度和饱和度。
除了以上的几种混合模式外,Adobe Premiere Pro还提供了其他多种混合模式,各有不同的效果。
在使用混合模式时,可以根据实际需要进行调整和组合,创造出各种独特的效果。
除了混合模式,Adobe Premiere Pro还提供了各种其他的调整和效果选项,以进一步增强视频的效果。
高清无缝混合矩阵(加强型)带拼接讲义
加强型高清无缝混合矩阵(带拼接)1.无缝瞬间切换,不黑屏,不存在缓慢的过度过程,快如电影换镜头;2.输出分辨率可调,以适应多种不同的显示屏;3.支持图像局部细节放大、局部显示;4.每路输入视频都可独立可叠加字幕,支持中文及英文两种语言;字幕可静止或滚动,可更改背景颜色,也可设置为透明背景,字体可调节颜色、大小,字幕内容可通过串口软件随时更改;5.可拼接,兼容了拼接处理器功能,支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能;6.自带音量控制器功能,每路输出音频可独立调节音量,提供串口协议,支持电脑、中控等第三方设备对它进行音量控制,音量大小可在电视、投影等显示设备上进行数字提示;7.每个输出通道,可独立调节亮度、对比度、饱和度、锐利度,可对色温进行增益调节及补偿调节;8.可选配内置中控模块,提供app,支持iphone、ipad、安卓平板及手机无线控制,提供设计平台,用户可对app软件的背景图片、颜色进行更换,按钮的大小、位置、外观可自由设计;iphone、ipad软件通过苹果公司审核,可从app store下载,不需越狱;9.DVI、VGA、AV、HDMI输入板卡都带音频输入,并且音频可溶合到HDMI输出的视频里,即输出端的HDMI线可同时传输输入的视频和音频,连接电视等HDMI显示设备时,不需另接音频线;10.DVI、VGA、AV、HDMI输出板卡都支持独立的音频输出,音频信号可同时在HDMI数字接口和3.5音频模拟接口输出;11.HDMI及DVI输入端带数字均衡调整电路,输出带信号预加重增强电路,使信号能进行更长距离传输,输入输出都可超过20米距离;12.插卡式结构设计,采用每张卡4个通道的设计,可灵活配置输入输出信号类型及信号通道数,扩展方便,维护便捷,主机可以同时兼容不同的信号,可以配置AV、VGA、YPbPr、DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡,互不干扰,同时传输;13.所有板卡和主板,采用德国Erni原装进口专业高速连接器,非普通金手指连接;14.支持RS-232、红外(选配)、网口(选配)控制信号切换功能;15.一体化全铝拉丝面板、蓝光液晶显示屏,美观高档的外观设计;16.采用Contrex嵌入式ARM处理器控制,运行速度更快,系统更稳定;17.支持一键快速查询功能,方便察看矩阵的切换状态;18.具有掉电记忆功能带有断电现场保护,上电自动恢复关机前状态;19.标准机架安装的金属机箱。
4K超高清播出技术应用——北京广播电视台冬奥纪实4K超高清频道视音频系统设计
表
2
4K 信号源 统计表
3
音频切换 示意图
视频切换 示意图
2
在音频净切换方面,也没有选用常见的 V 型净 切换。在采用 V 型净切换时,切换瞬间设备将会将 当前的音频快速淡出至接近静音后,再快速淡入至新 的音源。这种切换方式虽然可以避免音频方面的“pop” 或者“click”,但是切换效果显得较为生硬,尤其是 在对同一音频内容做切换时,该效果尤为明显。4K 净切换矩阵采用了 Cross-fade 型切换,该方式在发生 切换的瞬间,设备将在淡出前一音源的同时,交叉淡 入后一音源。这样一来,在切换点时,输出信号的嵌 入音频电平将基本保持不变,观众的听觉感受将不受 任何影响,如图 3 所示。
3840×2160
2
幅型比
16:9
3
帧率(扫描模式)
50Hz(逐行)
4
取样
4:2:2
5
量化
10bit
6
色域
BT.2020
7
动态范围
HLG/1000nit (GY/T 315-2018)
8
音频编码格式
PCM 24bit
9
音频釆样频率
48kHz
10
声道
支持 16 声道 PCM 音频
11
播出文件封装格式
MXF OP-la
在信号经过主备 16×2 切换矩阵后,采用主备 12G 键控器实现台标、字幕的叠加,该链路中的键控 器可同时支持 2 个外键和 2 个内键的叠加,可存储 双台标、备用台标和字幕信息,并实现各自间互不 影响的上下键。链路各节点输出信号分别经过 12G 视频分配器进入监听监看、信号切换、传输等环节, 实现全链路信号的直观展示和监测控制,有利于及 时发现系统故障点,第一时间进行应急切换操作,保 障播出安全。最后 4K 末级输出信号经过 UHD-HD 下变换(同时实现 HDR-SDR 的转换)和 HD-SD 下变换两级变换,实现超高清、高清、标清信号的 同播。

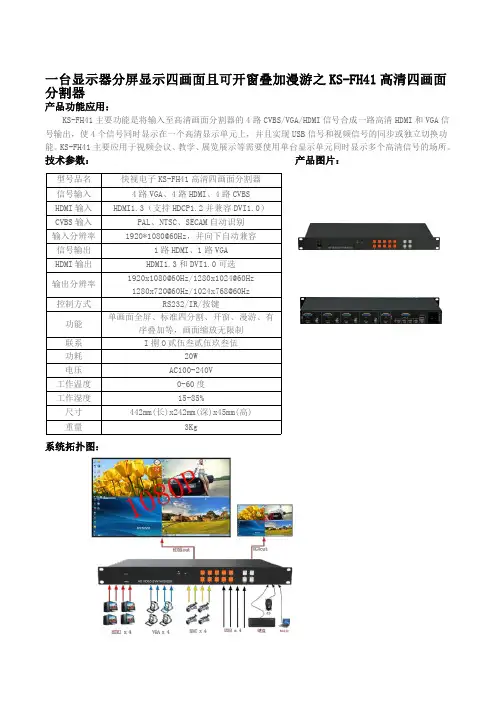

一台显示器分屏显示四画面且可开窗叠加漫游之KS-FH41高清四画面分割器
一台显示器分屏显示四画面且可开窗叠加漫游之KS-FH41高清四画面分割器
产品功能应用:
KS-FH41主要功能是将输入至高清画面分割器的4路CVBS/VGA/HDMI 信号合成一路高清HDMI 和VGA 信号输出,使4个信号同时显示在一个高清显示单元上,并且实现USB 信号和视频信号的同步或独立切换功能。
KS-FH41主要应用于视频会议、教学、展览展示等需要使用单台显示单元同时显示多个高清信号的场所。
技术参数:
产品图片:
系统拓扑图:型号品名
快视电子KS-FH41高清四画面分割器信号输入
4路VGA、4路HDMI、4路CVBS HDMI 输入
HDMI1.3(支持HDCP1.2并兼容DVI1.0)CVBS 输入
PAL、NTSC、SECAM 自动识别输入分辨率
1920*1080@60Hz,并向下自动兼容信号输出
1路HDMI、1路VGA HDMI 输出
HDMI1.3和DVI1.0可选输出分辨率
1920x1080@60Hz/1280x1024@60Hz 1280x720@60Hz/1024x768@60Hz 控制方式
RS232/IR/按键功能
单画面全屏、标准四分割、开窗、漫游、有序叠加等,画面缩放无限制联系
I 捌O 贰伍叁贰伍玖叁伍功耗
20W 电压
AC100-240V 工作温度
0-60度工作湿度
15-85%尺寸
442mm(长)x242mm(深)x45mm(高)重量3Kg。
硬盘录像机、视频分配器安装和配置
硬盘录像机、视频分配器安装和配置1.硬盘录像机数字硬盘录像机(Digital Video Recorder简称DVR)集磁带录像机、画面分割器、视频切换器、掌握器、远程传输系统的全部功能于一体,本身可连接报警探头、警号,实现报警联动功能,还可进行图像移动侦测、可通过解码器掌握云台和镜头、可通过网路传输图像和掌握信号等。
与传统模拟监控系统相比,硬盘录像机组网简洁,便利实现网络监控及分控。
数字硬盘录像机是安防行业进展的一个新趋势,并将快速地替代传统模拟系统设备。
目前市场上消失了很多品牌和种类的数字硬盘录像机(DVR),有国外品牌和国产品牌;有PC式和嵌入式;PC式又可进一步分为基于LINUX操作系统和WINDOWS操作系统的等等。
2.视频采集卡监控压缩卡是将模拟摄像机、录像机、LD视盘机、电视机输出的视频信号等输出的视频数据或者视频音频的混合数据输入电脑,并转换成电脑可辨别的数字数据,存储在电脑中,成为可编辑处理的视频数据,根据其用途可分为:广播级、专业级和民用级监控压缩卡。
广播级视频采集卡特点是采集图象辨别率高,视频信噪比高,缺点是视频文件所需硬盘空间大。
每分钟数据量至少要消耗200MB。
(1) 监控压缩卡特点在电脑上通过视频采集卡可以接收来自视频输入端的模拟视频信号,对该信号进行采集、量化成数字信号,然后压缩编码成数字视频。
大多数视频卡都具备硬件压缩的功能,在采集视频信号时首先在卡上对视频信号进行压缩,然后再通过PCI接口把压缩的视频数据传送到主机上。
一般的PC视频采集卡采纳帧内压缩算法,把数字化的视频存储成AVI文件,高档一些的视频采集卡还能直接把采集到的数字视频数据实时压缩成MPEG-1格式的文件。
由于模拟视频输入端可以供应不间断信息源,视频采集卡要采集模拟视频序列中的每帧图像,并在采集下一帧图像之前把数据传入PC系统。
因此,实现实时采集的关键是每一帧所需的处理时间。
假如每帧视频图像的处理时间超过相邻两帧之间的相隔时间,则要消失数据的丢失,也即丢帧现象。
