防排烟系统调试方案
防排烟施工调试方案
防排烟施工调试方案
工程在系统安装完成毕后，应按以下方案进行系统调试：
1.逐个进行前室常闭送风口的手动开启、手动复位试验。
执行机构动作应灵敏，
脱扣钢丝的连接应不松弛，不脱落。
2.手动开动送风机（排烟风机），风机应正常运转30min，无异常声响。
3.送风机（排烟风机）入口处风量应与铭牌值相符。
4.逐个检查送风口（排烟口）与风道连接处，不应有风量泄漏。
5.逐个检查送风口（排烟口）应牢固安装在指定位置上。
6.在低、中、高区各选一层面为模拟火灾层，开启送风机和该层的送风口，测
试该层送风口处的风速应达到设计要求。
设置常开送风口的楼梯间或前室直接开启送风机。
7.进行前室的常闭送风口与送风时接受联动试验，当任何一个送风口开启时，
送风机均能自动启动。
8.与火灾报警系统联动调试：当前室设置常闭送风口时，接受联动指令后，应
能开启该层的送风口；当前室或楼梯间为常开送风口时，接受联动指令后应能直接启动送风机。
9.进行排烟口与排烟风机的联动试验：任何一个排烟口开启时，排烟风机均能
自动启动。
10.与火灾报警系统联动调试：排烟口平时应保持关闭，当接受指令时，应能开
启火灾层的排烟口。
广兴华实业总公司
2007年2月15日。
系统调试施工方案(消防、电气、通风与防排烟)
目录目录 (1)1.编制说明 (2)1.1编制依据 (2)1.2 编制人员 (2)1.3调试方案发放范围 (2)2.分部（分项）工程概况 (3)2．1分部（分项）工程设计概况： (3)3．施工部署 (3)3.1施工流水段的划分及施工工艺流程 (3)3.2施工组织 (4)3.3调试准备 (5)4．系统调试主要施工方法 (5)4.1消防系统调试 (5)4.2通风、防排烟系统调试 (13)4.3电气系统调试 (14)5.质量通病的预防控制 (16)5.1消防系统质量通病 (16)5.2通风、防排烟系统质量通病 (18)5.3电气系统质量通病 (18)6．各项管理及保证措施 (20)6.1安全责任制度 (20)6.2安全生产巡检制度 (20)6.3三级安全生产教育 (20)6.4技术交底 (21)6.5施工设备、机具检查验收 (21)6.6其它安全管理规定 (21)贵阳金阳新区大关安置房系统调试方案1.编制说明1.1编制依据1、《建筑电气工程施工质量验收规范》（GB50303-2002）2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-923、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）4、火灾自动报警系统施工及验收规范（GB50166-2007）5、自动喷水灭火系统施工及验收规范（GB50261-2005）6、自动喷水灭火系统设计规范（GB50084-2001）7、建筑电气工程施工及质量验收规范（GB50303-2002）8、火灾自动报警系统设计规范（GB50116-98）9、建筑电气安装工程施工及验收标准（GB50303-2002）10、建筑工程施工质量验收统一标准（GB50300-2001）11、建筑给排水及采暖工程施工质量验收规范（CE50242-2003）12、建筑灭火器配置设计规范（CE50140-2005）13、《高层民用建筑设计防火规范》[GB50045-1995（2005）]14、《通风与空调施工质量验收规范》(GB50243-2002)1.2 编制人员刘红光1.3调试方案发放范围分公司：商务合约部；机电部：项目部：技术部；商务合约部；机电部：2.分部（分项）工程概况2．1分部（分项）工程设计概况：贵阳市金阳新区黔灵山大道大关安置房工程，建筑总体概况为地下室加塔楼商住形式，总建筑面积21万㎡,消火栓系统用水量：室内20L/s，室外15L/s，火灾延续时间为2小时。
防排烟系统调试方案
防排烟系统调试方案一．目的防排烟系统是一种用于控制和排除火灾烟雾的系统，本方案用于指导防排烟调试的执行。
二．适用范围防排烟系统的调试及其与火灾控制系统的联动。
三．引用规范GB50738-2011 《通风与空调工程施工规范》GB50243-2016 《通风与空调工程施工质量验收规范》四．测定与调整前的检查1.检查风机，风管，风阀等部件安装是否符合施工图要求和设计要求。
2.检查防火阀，排烟防火阀的型号，安装位置，开闭状态，检查电源，控制线路的连接状态，检查各执行机构（阀板动作）是否可靠。
3.检查送风口，排烟口的安装质量，安装位置是否合格，检查风口动作是否可靠。
4.若系统采用砖或者混凝土风道，测试前应检查风道的严密性，内表面是否平整，是否有堵塞，是否有空洞没有封堵，是否有串井（用作其他管井用途），特别要检查竖井与支管结合处是否严密可靠，防火排烟阀是否可靠安装。
五．准备项目1.根据测试内容准备防排烟系统图，平面图2.准备对模拟层进行相关测试的平面图，并标记测点位置，同时编制记录表格。
3.准备“防排烟测试中，无关人员禁止入内”等标志。
4.准备测试用的相关仪器和通讯工具。
（热线风速仪，对讲机）5.测试小组内应该配备消防电气的相关人员，随时与中央监控室联络。
六．机械正压送风系统的测试与调整1.关闭楼梯间的门窗（包括与相邻前室的门，包括消防电梯门），然后打开楼梯间的全部送风口。
2.选择加压送风管道最不利点处的送风口所在的楼层进行模拟火灾，将模拟火灾层和相邻上下层的前室送风阀打开，将其他各层的前室送风阀关闭。
3.启动加压送风风机，测试前室，楼梯间，和避难层的余压值，消防加压送风应该满足走廊<前室<楼梯间，测试楼梯间3~5个点，每点测3次静压值，取平均静压，调整静压值使之满足楼梯间静压设计要求；依此方法测试避难层，走道等的静压值，使压力满足设计要求。
4.同时打开模拟火灾层和其上下层的走道-前室-楼梯的门，分别测试各门洞的平均风速应该符合设计要求。
消防工程系统调试方案
天津恒隆广场消防工程系统调试方案第一章概况一、工程总概况天津恒隆广场新建工程，天津区步行街处，总建筑面积28万平方米，地下三层共计12万,地上六层共计16万平方米的大型综合商城，总建筑面积约万平方米。
本工程消防系统主要有：防排烟系统、消防水系统、火灾报警系统、疏散诱导及应急照明系统、消防电梯和防火卷帘及防火门等隔离系统。
二、防排烟系统概况1、商城防排烟系统包括公共防排烟、商铺排烟系统和大空间防排烟系统、火灾控制区、消防疏散通道的正压送风系统。
三、消防水系统概况天津恒隆广场消防水系统设有自动喷水灭火系统、室内（外）消火栓系统、室内消火栓及自动喷淋系统、大空间消防水泡均由地下三层消防水池供水，消防水池总有效容积m³，喷淋泵、消火栓泵均设地下三层消防泵房加压后供水，设备采用双路供电。
1.消火栓系统：项目室外消火栓系统由室外市政给水管供给。
环状管网在地下一层并与外墙设置的水泵接合器连接。
2。
喷淋系统报警阀集中设在楼层湿式报警阀室处，阀前干管在地下三层呈各自管网，管网在首层外墙设有水泵接合器。
每个报警阀所控制的喷头数量不超过800个，湿式系统在每层或每个分区管路始终都设有信号阀及水流指示器。
在管道最不利点设有末端放水装置.四、消防报警系统概况本工程主要设置有,火灾自动报警系统、消防联动控制系统、气体火灾报警子系统、大空间水泡报警子系统。
消防中心设置在地下一层东区,负责本项目的综合管理。
1。
火灾自动报警及消防联动系统1.1根据图纸及规范要求设置感烟或感温探测器，其中气体灭火、防火卷帘门两侧同时设置感烟和感温探测器。
1.2变配电室、封闭电缆桥架和线槽内设置气体感温、感烟探测器受气体火灾报警子系统控制。
1。
3 厨房及燃气表间设置燃气泄漏探测器。
1.4在明显部位按规范设置手动火灾报警器及声光报警器。
1.5每个消火栓箱内设带地址启泵按钮及启泵信号指示灯。
1.6水流指示器及检修阀、70℃、280℃防火阀、湿式报警阀、压力开关等均附地址模块接入报警总线;消防水池设置超低水位报警信号。

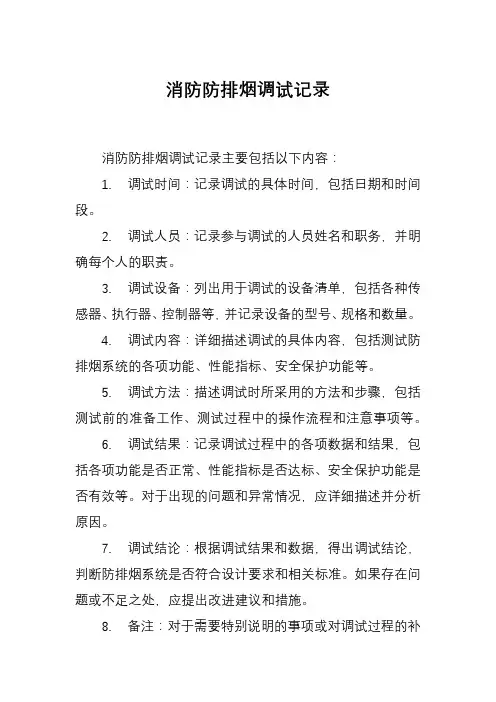

消防防排烟调试记录
消防防排烟调试记录
消防防排烟调试记录主要包括以下内容：
1. 调试时间：记录调试的具体时间，包括日期和时间段。
2. 调试人员：记录参与调试的人员姓名和职务，并明确每个人的职责。
3. 调试设备：列出用于调试的设备清单，包括各种传感器、执行器、控制器等，并记录设备的型号、规格和数量。
4. 调试内容：详细描述调试的具体内容，包括测试防排烟系统的各项功能、性能指标、安全保护功能等。
5. 调试方法：描述调试时所采用的方法和步骤，包括测试前的准备工作、测试过程中的操作流程和注意事项等。
6. 调试结果：记录调试过程中的各项数据和结果，包括各项功能是否正常、性能指标是否达标、安全保护功能是否有效等。
对于出现的问题和异常情况，应详细描述并分析原因。
7. 调试结论：根据调试结果和数据，得出调试结论，判断防排烟系统是否符合设计要求和相关标准。
如果存在问题或不足之处，应提出改进建议和措施。
8. 备注：对于需要特别说明的事项或对调试过程的补
充说明，可在此栏进行记录。
在撰写消防防排烟调试记录时，应注意以下几点：
1. 语言简洁明了，避免使用过于专业的术语，以便其他人员也能理解。
2. 数据和结果要真实可靠，不能随意更改或捏造。
3. 对于出现的问题或异常情况，应深入分析原因，并提出有效的解决方案或改进措施。
4. 在备注栏中，可记录与调试过程相关的其他信息，如参与人员、环境条件等。
5. 在调试过程中，应注意安全问题，遵循相关规定和操作规程。
6. 在调试结束后，应及时整理和归档相关资料，以便后续的查阅和使用。

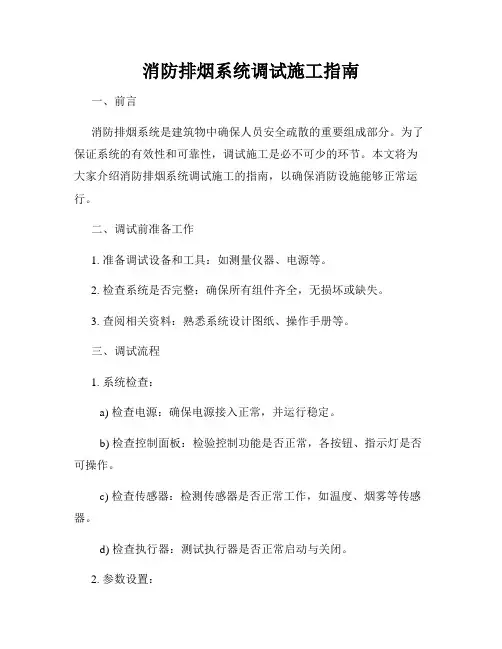

消防排烟系统调试施工指南
消防排烟系统调试施工指南一、前言消防排烟系统是建筑物中确保人员安全疏散的重要组成部分。
为了保证系统的有效性和可靠性，调试施工是必不可少的环节。
本文将为大家介绍消防排烟系统调试施工的指南，以确保消防设施能够正常运行。
二、调试前准备工作1. 准备调试设备和工具：如测量仪器、电源等。
2. 检查系统是否完整：确保所有组件齐全，无损坏或缺失。
3. 查阅相关资料：熟悉系统设计图纸、操作手册等。
三、调试流程1. 系统检查：a) 检查电源：确保电源接入正常，并运行稳定。
b) 检查控制面板：检验控制功能是否正常，各按钮、指示灯是否可操作。
c) 检查传感器：检测传感器是否正常工作，如温度、烟雾等传感器。
d) 检查执行器：测试执行器是否正常启动与关闭。
2. 参数设置：a) 系统参数：根据设计要求，设置系统的相关参数，如温度、烟雾探测阈值等。
b) 警报参数：根据建筑物的特性和消防要求，设置警报触发条件和警报持续时间等参数。
3. 调试测试：a) 手动触发测试：通过手动操作控制面板，检验系统的启动、关闭、警报等功能是否正常。
b) 自动触发测试：通过设置不同的环境参数，如温度上升或烟雾增加，自动触发系统，检验排烟通风是否顺畅、警报是否能够及时触发。
4. 故障排除：a) 检查记录：在测试过程中，记录系统的工作状态、异常情况等。
b) 故障分析：根据记录的数据，分析可能的故障原因，并逐一排查。
c) 故障修复：根据分析结果，修复故障部件或更换损坏的配件。
5. 调试报告：将调试过程中的相关数据、故障记录、修复情况等整理成报告，以备后续参考。
四、安全注意事项1. 调试施工过程中，应严格按照操作规程进行，避免操作失误导致事故。
2. 在进行自动触发测试时，应设置适当的警戒措施，防止误伤或误报。
3. 若发现严重故障或操作不当导致设备损坏，应及时停止调试并与相关人员协商解决。
五、总结消防排烟系统的调试施工是确保系统正常运行的重要环节。
通过本文的指南，我们了解了调试前的准备工作、调试流程、故障排除及安全注意事项。
防排烟系统调试方案
防排烟系统调试方案防烟排烟系统调试在系统施工完成及与工程有关的火灾自动报警系统及联动控制设备调试合格后进行，由施工单位负责、监理单位监督，设计单位与建设单位参与和配合。
系统调试包括单机调试和联动调试。
一、单机调试1、防火阀、排烟防火阀的调试（1）进行手动关闭、复位试验，阀门动作应灵敏、可靠，关闭应严密；（2）模拟火灾，相应区域火灾报警后，同一防火区域内阀门应联动关闭；（3）阀门关闭后的状态信号应能反馈到消防控制室；（4）阀门关闭后应能联动相应的风机停止。
2、送风口、排烟阀（口）的调试（1）进行手动开启、复位试验，阀门动作应灵敏、可靠，远距离控制机构的脱扣钢丝连接应不松弛、不脱落；（2）模拟火灾，相应区域火灾报警后，同一防火区域内阀门应联动开启；（3）阀门开启后的状态信号应能反馈到消防控制室；（4）阀门开启后应能联动相应的风机启动。
3、活动挡烟垂壁的调试（1）手动操作挡烟垂壁按钮进行开启、复位试验，挡烟垂壁应灵敏、可靠地启动与到位后停止，下降高度符合设计要求；（2）模拟火灾，相应区域火灾报警后，同一防火区域内挡烟垂壁应联动下降到设计高度；（3）挡烟垂壁下降到设计高度后应能将状态信号反馈到消防控制室。
4、自动排烟窗的调试（1）手动操作排烟窗按钮进行开启、关闭试验，排烟窗动作应灵敏、可靠，完全开启时间应符合设计；（2）模拟火灾，相应区域火灾报警后，同一防火区域内排烟窗应能联动开启；（3）排烟窗完全开启后，状态信号应反馈到消防控制室。
5、送风机、排烟风机的调试（1）手动开启风机，风机应正常运转2.0h，叶轮旋转方向应正确、运转平稳、无异常振动与声响；（2）核对风机的铭牌值，并测定风机的风量、风压、电流和电压，其结果应与设计相符；（3）在消防控制室手动控制风机的启动、停止；风机的启动、停止状态信号应能反馈到消防控制室。
6、机械加压送风系统的调试根据设计模式，开启送风机，分别在系统的不同位置打开送风口，测试送风口处的风速，以及楼梯间、前室、合用前室、消防电梯前室、封闭避难层(间)的余压值，分别达到设计要求。
排烟系统施工及调试方案
(1）按设计要求吊装或安装在基础上.吊装风机配合阶段预埋钢板，焊接减振吊架生根,安装平正、牢靠，设有基础的风机待设备到货后进行基础施工,基础验收合格后，风机就位，找平、找正，地脚螺栓灌浆固定。
（2）屋顶安装的风机应有防雨水措施，固定牢固。落地安装通风机采用落地支架安装，支架与风机底座之间垫橡胶减震垫,并用垫铁找平找正.
2.4、《档案馆建筑设计规范》JGJ25—2000J21—2000
2.5、《通风与空调工程施工质量验收规范》50243—2002
2。6、培训中心排烟系统图纸SL010—567C-TI
2.7、2#食堂排烟系统图纸SL010-567C-T2
3
3。1、参加施工的施工人员熟悉现场和工艺流程.
3。2、施工用电源的落实，并使之能保证正常施工.
折角平直，圆弧均匀，两端面平行,无翘角，表面凹凸不大于5mm.测定孔,检查孔按要求设置，结合处应严密、牢固.
③法兰螺栓孔在台钻上加工,螺栓孔间距不超过150mm,且具有互换性。法兰加工好后 刷防锈漆、灰色磁化漆各二道。风管法兰铆接采用平台套铆，法兰与风管轴线垂直，铆钉间距均匀且不超过150mm,法兰翻边平整,应为6～9mm，法兰与风管接触紧密，无孔洞及超皱现象。角钢法兰要求平整，其螺孔及铆钉间距不得大于120mm，风管翻边一般为6—9mm，四角应用密封胶密封，法兰内径等几何误差应在规范内。所有法兰接口部位须采用橡胶密封接合垫片或合适的胶粘剂作为气密封。
②风管的拼料应尽量减少纵向拼接，制作长度以2m为宜。矩形风管均应采取加固措施，用楞线、楞筋、角钢加固。风管高度比超过1：4时，风管中央要加隔板.风管弯管处要设导流叶片。板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。采用咬口连接的风管其咬口宽度和留量根据板材厚度而定，咬口宽度严格按标准要求执行。咬口形式分为单平咬口和联合角咬口，其中单平咬口用于管材拼接，联合角咬口用于直风管和管件的组对，咬口宽度一般为7-11mm。要求风管咬口均匀,平、无凸瘤和虚咬现象.风管外观质量应达到
消防系统调试方案
消防系统调试方案一、方案背景随着城市化进程的加快，人们对安全的需求越来越高。
消防系统作为城市安全的重要组成部分，具有重要的保护作用。
然而，在系统建设完成后，需要进行一系列的调试工作，以确保系统的正常运行。
本文将就消防系统调试方案进行详细介绍。
二、调试目标1.确保消防系统的各个子系统能够正常工作。
2.确保各个子系统之间的协调配合。
3.确保系统在各种应急情况下能够快速反应并提供有效的保护。
三、调试流程1.准备工作（1）调试前的检查：检查各个子系统的安装是否符合标准，是否存在损坏或缺陷。
（2）准备调试设备：准备相关的测试仪器、设备和工具，以便进行调试工作。
2.分系统调试（1）消防报警子系统调试：包括烟感、温感、手动报警按钮等设备的调试，确保报警信号的准确性和及时性。
（2）自动喷水灭火子系统调试：包括水泵、水箱、管路、喷头等设备的调试，确保灭火设备的正常工作。
（3）自动喷水灭火子系统调试：包括气体灭火剂、探测器、气体释放阀等设备的调试，确保灭火剂的正常喷洒和扩散。
（4）防烟排烟子系统调试：包括排烟风机、排烟管道等设备的调试，确保排烟系统的正常运行。
（5）电力供电子系统调试：包括电源、电缆、开关等设备的调试，确保电力供应的稳定性和可靠性。
（6）动力消防水系统调试：包括水泵、水箱、管路等设备的调试，确保动力水系统的正常运行。
（7）灭火器材调试：包括灭火器、灭火器具等设备的调试，确保灭火器材的有效性。
3.系统联动调试根据消防系统的实际需求，进行系统联动调试，以确保各个子系统之间的协调配合。
主要包括消防报警触发各个子系统的响应、消防广播系统的应急广播等。
四、调试测试对每个子系统及整个系统进行全面的调试测试，包括正常工作状态下的测试和异常情况下的测试。
确保系统能够在各种应急情况下迅速响应并提供有效的保护。
五、调试记录和整理对调试过程进行实时记录，包括调试过程中的问题、解决方案和具体操作等内容。
并对调试过程进行整理，形成调试报告，以备后期参考。
消防工程各系统调试方案
消防工程各系统调试方案一、自动报警系统调试方案1. 试验前准备工作在自动报警系统进行调试前，需要确认系统内的探测器、火灾报警按钮和控制器已经安装完毕，并且与主机连接正常。
同时，需要检查系统的电源以及备用电源是否正常工作。
2. 各类传感器测试对于温度传感器、烟雾传感器和火焰传感器等，需要进行独立测试，测试其在不同温度、烟雾和光线条件下的触发情况，确认传感器的灵敏度和准确性。
3. 报警装置测试对自动报警系统中的声光报警装置进行测试，确认其工作是否正常，包括声音是否清晰、充分、灯光是否亮起等。
4. 整体系统测试将系统连接至控制中心，对整个系统进行综合测试。
测试系统在接收到报警信号后的响应速度，以及报警信号传输的准确性和完整性。
5. 系统自检利用系统自带的自检功能，测试系统各个部分是否能够正常运行，并检查系统本身的故障报警功能是否正常。
二、自动喷水灭火系统调试方案1. 喷头测试对自动喷水灭火系统中的喷头进行测试，确认其工作是否正常。
测试喷头的启动速度、水压和喷水范围，确保其能够在火情发生时有效灭火。
2. 管道联通检测测试灭火系统中的管道与水泵、水箱等设备的联通情况，确保各个部件之间的连接正常、无渗漏等问题。
3. 液压试验对灭火系统的管道进行液压试验，测试其承压能力是否符合设计要求。
同时检查泄漏和阀门操作情况。
4. 自动控制装置测试测试自动控制装置在接收到火灾信号后启动喷水系统的速度和准确性，确保火情发生时系统能够自动启动。
5. 手动操作测试测试手动启动喷水系统的装置，确保在自动控制失效时，人工能够及时启动喷水系统。
三、消防排烟系统调试方案1. 风机测试对排烟系统的风机进行测试，确认其启动速度和风力是否符合设计要求。
同时测试风机的正常工作温度和自动控制功能。
2. 排烟通风口测试测试排烟通风口在启动后是否能够及时将烟雾排出室外，并测试排烟通风口的温度探测功能。
3. 自动控制系统测试测试排烟系统的自动控制装置，确保其在接收到火灾信号后能够启动排烟系统，并且控制排烟通风口的开闭情况。
消防调试方案
消防调试方案该工程的消防系统调试包括火灾自动报警及联动系统、水喷淋自动喷水灭火系统、消火栓灭火系统、气体灭火系统、泡沫灭火系统、消防防排烟系统以及其他消防系统的综合调试。
在进行调试准备之前，需要对工程设备资料进行检查核对。
对于消火栓系统，消火栓箱（包括水枪、水带等配件）应具有《国家固定灭火系统和耐火构件质量监督检验中心》有效检测报告。
水泵结合器和消防水泵也需要具有相应的检测报告。
消防水泵控制柜应留有消防24V直流电源控制其启停的动作接点，并提供其工作状态的两组（启动状态和停止状态）无源接点。
消防气压罐也需要有有效的检测报告。
对于防排烟系统，排烟阀和防火阀也需要具有相应的检测报告。
排烟风机和正压风机也需要有有效的检测报告，并且它们的控制箱应留有消防24V直流电源控制其启停的动作接点，并提供其工作状态的两组（启动状态和停止状态）无源接点。
需控制电动排烟阀应提供消防24V直流电源控制其动作的接点，并提供一组无源反馈接点。
70度防火阀需提供一组无源接点与消防系统监测其工作状态。
风管保温材料也需要具有有效的检测报告。
电动正压送风口和排烟口应具有直流DC24V动作的接点和动作后的无源反馈接点。
280℃防火阀动作后应具有联锁停止风机的功能。
最后，应急照明灯和箱也需要具有相应的检测报告，并且应急照明箱应留有消防24V直流电源控制其启停的动作接点，并提供其工作状态的两组（启动状态和停止状态）无源接点。
2.1.3.3：非消防电源箱应该留有消防24V直流电源控制其启停的动作接点（动作电流小于1A），同时提供其工作状态的两组无源接点（启动状态和停止状态）。
同时，还应该提供一组无源反馈接点（切断非消防照明和非消防动力，如室内插座等）。
在切断非消防电源后，应急照明应该自动投入。
2.1.4：电梯系统的消防电梯和客梯控制箱应该提供消防24V直流电源控制其归首的动作接点（动作电流小于1A），同时提供其归首的反馈（归首并开门）无源接点。
防排烟系统调试方案
防排烟系统调试方案（1）注意事项：①系统的调试，应在通风系统安装完毕并验收合格、通风设备单机试运转合格后进行。
②风机的相序一定要准确，如反向要及时进行相序调换，常时间反相运行将对电机产生不良影响。
③风机入口出的防火阀在调试时一定要全部打开，切记防火阀关闭状态下长时间启动风机。
④排烟（送风）系统应在最近端的风口处进行比较直观的风量风速观察。
⑤送风系统应在末端的风口处进行比较直观的风量风速观察。
⑥可通过调节双层百叶风口的叶片来调节风量及风压的均衡。
⑦安装在电梯前室的正压送风口要在调试时检查其安装的牢固性，防止风口坠落。
⑧调试分两部分：设备单机试运转及调试、系统无生产负荷下的联合试运转及调试。
（2）通风系统风量的测定与调整①首先按工程实际情况绘制系统单线透视图，应标明风管尺寸，测点截面位置，送回风口位置，同时标明设计风量、风速、截面面积及风口外框面积。
②开风机之前，将风道和风口本身的调节阀门放在全开位置，三通调节阀放在中间位置，空气处理室中的各种调节门也应放在实际运行位置。
③开启风机进行风量测定与调整，先粗测总风量是否满足设计风量要求，做到心中有数，有利于下一步调试工作。
④系统风量测定与调整，干管和支管的风量可用毕托管、微压计进行测试。
按动压（或流量）等比法调整系统风量的分配，从系统的最远最不利的环路开始，逐步调向风机。
调整各个风阀，使各出风口风量达到要求，系统达到平衡，确保与设计值一致。
风量调整好以后，应将所有风阀固定，并在调节手柄上，以油漆刷上标记。
⑤风口风量测试可用热电风速仪、叶轮风速仪或转杯风速仪，用定点法或匀速移动法测出平均风速，计算出风量。
测试次数不少于3～5次。
（3）系统功能：①启动风机，控制功能应正常。
②风机启动后运转平稳，叶轮旋转方向正确，无异常振动与声响。
③风机控制柜仪表、指示灯显示应正常，开关及控制按钮应灵活可靠。
④能自动和手动启动相应区域的送风阀、送风机、排烟阀、排烟风机，并反馈信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防排烟系统调试方案
1、风机的运转试验
首先观察风机在正常供电条件下，运转情况是否正常；其次，在人为突然断电情况下备用电源投入时风机能否正常启动。
风机试运转的时间不得少于30min，从启动过程到正常运转后着重从以下几个方面来观察：
1.1风机运转过程中是否超电流，这可以利用风机所配用的电流表来观测，也可以采用钳形电流表分别对三相进行测量后加以评价。
1.2风机轴承与电动机温升情况。
可采用半导体表面温度计来测定。
1.3风机基础的振动情况。
这个问题对于安装在中间设备层或屋顶层的风机尤其重要。
风机基础的振动可采用专用测振仪来测定。
1.4管道的振动情况。
这种情况一般在金属管道中出现，管道的振动亦可用测振仪来测定。
1.5管道阀门的开关是否正常，动作是否灵活，手动或自动都应分别进行试验。
2.正压送风系统的性能试验
试验时，使系统的送风量稳定在设计的数值，然后在最不利的开门工况下测定关门正压间内正压力和开门门洞处的风速值。
3.机械排烟系统性能试验
启动机械排烟系统，若排烟机单独担负一个防烟分区的排烟时，应把该排烟机所担负的防排烟分区中的排烟口全部打开，如一台排烟机担负两个以上的防排烟分区时，则应把最大防排烟分区及次大的防排烟分区中的排烟口全开，测定通过每个排烟口的排气量。
第 1 页共1 页。
