第三部分 模拟电子技术基础实验实验1 阻容耦合放大器的设计与调测3.1.1实验目的1．能根据一定的技术指标要求设计出单级放大电路。
2．研究单级低频小信号放大器静态工作点的意义。
3．掌握放大器主要性能指标的测试方法。
4．掌握用射随器提高放大器负载能力的方法。
3.1.2实验原理与设计方法在晶体管放大器的三种组态中，由于共射极放大器既有电流放大，又有电压放大，所以在以信号放大为目的时，一般用共射放大器。
分压式电流负反馈偏置是共射放器广为采用的偏置形式，如图 3.1.1.所示。
它的分析计算方法，调整技术和性能的测试方法等，都带有普遍意义，并适用多级放大器。
R u 图 3.1.1单组阻容耦合放大器电路中Rc 为晶体管的直流负载，其交流负载由R c 与外接负载RL 组成。
由R b1、Rb2及R C 组成电流反馈式偏置电路，发射极交流旁路电容C e 是用来消除Re 对信号增益的影响，隔直电容C l 、C2是将前一级输出的直流电压隔断，以免影响后一级的工作状态，同时将前一级输出的交流信号耦合到后一级。
1．静态工作点放大器的静态工作点是指当放大器没有信号输入时，晶体管各极的直流电流和直流电压在特性曲线上所决定的点。
静态工作点选择是否合理，将直接影响放大特性的好坏，为使信号得到不失真的放大，放大器的工作点一般选在线性区的中点。
但在小信号放大器中，由于输入信号小，运用范围也小，工作点可选低一些，以减少直流功耗。
通常，为了使工作点稳定，应先稳定I C Q ，而I CQ ≈I EQ ，因此，只要稳定了I E Q 也就稳定了IC Q ，如能满足I 1≥I BQ ，V B ≥V BE ，则几乎与晶212b b b CC B R R R V V +=体管的参数无关，可近似值看成是恒定的。
阻容耦合放大电路实验报告
阻容耦合放大电路实验报告阻容耦合放大电路实验报告引言：阻容耦合放大电路是一种常见的电子电路，它在信号放大过程中使用了电阻和电容元件来实现信号的耦合和放大。
本实验通过搭建阻容耦合放大电路并进行测量，旨在探究该电路的工作原理和性能。
实验目的：1. 理解阻容耦合放大电路的基本原理；2. 学习搭建和调试阻容耦合放大电路的方法；3. 测量并分析阻容耦合放大电路的频率响应和放大倍数。
实验器材：1. 信号发生器2. 示波器3. 直流电源4. 电阻、电容等元件5. 多用途电路实验板6. 其他常用电子元器件实验步骤：1. 搭建电路：根据给定的电路图，使用实验板和电子元器件搭建阻容耦合放大电路。
确保连接正确，并注意电源极性。
2. 调试电路：将信号发生器的输出接入电路的输入端，设置合适的频率和幅度。
使用示波器观察电路的输出信号，并调整电路参数，使输出信号达到最佳效果。
3. 测量频率响应：通过改变信号发生器的频率，测量并记录电路的输入和输出信号的幅度。
绘制频率-幅度曲线，分析电路的频率响应特性。
4. 测量放大倍数：将信号发生器的输出信号接入电路的输入端，测量输入和输出信号的幅度。
计算并记录电路的放大倍数，分析电路的放大性能。
实验结果与分析：1. 频率响应：经过测量和计算，得到了阻容耦合放大电路的频率-幅度曲线。
从曲线上可以看出，在低频时，电路的放大倍数较高，随着频率的增加，放大倍数逐渐下降。
这是由于电容的频率特性导致的。
2. 放大倍数：测量结果显示，阻容耦合放大电路的放大倍数在设计范围内。
通过调整电路参数，可以改变放大倍数的大小。
较大的放大倍数在一定程度上可以提高信号的传输质量，但也容易引入噪声和失真。
实验总结：通过本次实验，我深入了解了阻容耦合放大电路的工作原理和性能。
在实验过程中，我学会了搭建和调试该电路的方法，并通过测量和分析得出了电路的频率响应和放大倍数。
这对于今后的电子电路设计和应用具有重要的指导意义。
然而，本实验还存在一些局限性。

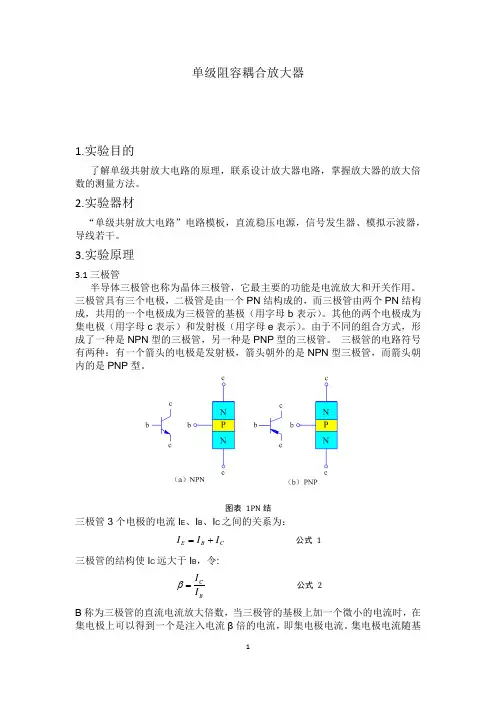

电子线路 单级阻容耦合放大器 实验报告

单级阻容耦合放大器1.实验目的了解单级共射放大电路的原理，联系设计放大器电路，掌握放大器的放大倍数的测量方法。
2.实验器材“单级共射放大电路”电路模板，直流稳压电源，信号发生器、模拟示波器，导线若干。
3.实验原理3.1三极管半导体三极管也称为晶体三极管，它最主要的功能是电流放大和开关作用。
三极管具有三个电极，二极管是由一个PN 结构成的，而三极管由两个PN 结构成，共用的一个电极成为三极管的基极（用字母b 表示）。
其他的两个电极成为集电极（用字母c 表示）和发射极（用字母e 表示）。
由于不同的组合方式，形成了一种是NPN 型的三极管，另一种是PNP 型的三极管。
三极管的电路符号有两种：有一个箭头的电极是发射极，箭头朝外的是NPN 型三极管，而箭头朝内的是PNP 型。
图表 1PN 结三极管3个电极的电流I E 、I B 、I C 之间的关系为：C B E I I I += 公式 1三极管的结构使I C 远大于I B ，令: BCI I =β 公式 2 Β称为三极管的直流电流放大倍数，当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。
集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。
2.2电路原理-+图表 2实验电路图（1）如图表2所示，本实验中的共发射极放大电路采用电容耦合方式，电路 中电容的作用是隔离放大器的直流电源对信号源与负载的影响，并将输入的交流信号引入放大器，将输出的交流信号输送到负载上。
输入信号为零时，三极管所处的状态称为放大器的静态工作点，由CE C B I I I 、、可以确定电路的静态工作点，并用符号CEQ CQ BQ I I I 、、来表示电路的静态工作点。
根据电容阻直流、通交流的特点和节点电位法，可得放大器静态时输出端的电压为：cCQ CC CEQ BQBQ b CCBQ R I V V I I R V I -==-=β7.0 公式 3根据叠加原理可得放大器输入端的信号为：i BEQ BE V υυ+= 公式 4即在静态工作点电压上叠加输入的交流信号。
阻容耦合单级电压放大器实验报告
阻容耦合单级电压放大器实验报告
实验目的：通过搭建阻容耦合单级电压放大器电路，了解其工作原理和特性。
实验原理：
阻容耦合单级电压放大器是一种常见的放大器电路，由电阻和电容组成。
其工作原理是将输入信号通过电容耦合方式传送到放大电路中，经过放大后的信号再通过输出电容耦合方式传送到负载中。
由于电容的输入和输出阻抗较高，可以避免直流信息的传播，从而保证直流工作点的稳定性。
实验器材：
1. 功放、电源、示波器、信号发生器
2. 电阻、电容、连接电线等元器件
实验步骤：
1. 将所需的电路元器件连接好，按照电路图中的示例进行搭建。
2. 确保电源连接正确，并进行必要的调整和校验。
3. 设置信号发生器的参数，例如频率、幅度等。
4. 打开电源，进行电路的调试和测试。
5. 使用示波器观察输出信号的波形和幅度，并与输入信号进行比较
和分析。
6. 根据实验结果，进行必要的调整和优化，以获得理想的放大效果。
实验结果：
根据实验步骤进行实验后，可以得到放大器的输出信号波形和幅度。
根据实验数据和观测结果，可以分析电路的放大倍数、频率响应等
指标。
实验结论：
阻容耦合单级电压放大器是一种常见的放大器电路，通过实验可以
验证其工作原理和特性。
实验结果表明，在一定条件下，该电路可
以实现较好的放大效果，并满足一定的放大要求。
然而，需要注意
电路参数的选择和调整，以确保电路正常工作和最佳放大效果。
实验一 单级阻容耦合放大电路设计
实验一单级阻容耦合放大电路设计一、设计任务及目的设计任务：设计一个分压式偏置的单级的小信号放大器，输入和输出分别用电容和负载隔直流，设计静态工作点，计算电路元件参数，拟定测试方案；（1）在面包板或万能板上安装电路，测量并调试静态工作点。
（2）测量设计好的偏置电压和电流。
（3）测量所设计电路的实际电压放大倍数。
（4）测量所设计电路的实际输入、输出电阻。
设计目的：（1）学习晶体管放大器的实计方法。
（2）研究静态工作点对输出波形影响及静态工作点的调整方法。
（3）掌握静态工作、电压放大倍数、输入电阻、输出电阻的测试方法。
二、设计要求和指标已知条件：VCC=+12V，信号源Us=10Mv（P-P），内阻Rs=600Ω，负载RL=2KΩ1、主要技术指标：输入内阻Ri>2kΩ,输出电压Uo≥0.3V,输出电阻Ro<5K.2、频率响应20Hz-500KHz3、I CQ=（0.5-2）mA，V BQ=(3~5)V(理论)，U BQ>> U BE I CQ=（5-10）I BQ。
三、放大电路的基本原理下图为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。
在上图电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T 的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算：1. 理论值设计根据Ic=Ie,Rbe=Rbb+（1+B ）*26/Ie 若取Ic=0.9mA, UBQ=4V ,Rbb=300Ω,放大倍数为100，CC B2B1B1B U R R R U +≈可得RE=4K Ω，RB1=10K Ω,RB2=20K ΩU CE ＝U CC －I C （R C ＋R E ）=5.7 电压放大倍数：beL C V r R R βA // -= =-38输入电阻：R i ＝R B1 // R B2 // r be ＝3.5K Ω 输出电阻：R O ≈R C2. （1）、静态工作点的测量所谓静态工作点的测量，就是用合适的直流毫安表和直流电压表测量晶管的集电极电流Ie 和管压降Vce 。
单级阻容耦合晶体管放大器电路设计与仿真
单级阻容耦合晶体管放大器电路设计与仿真单级阻容耦合晶体管放大器是一种常见的放大电路，用于增强信号的幅度。
通过适当的电路设计，我们能够实现理想的电压放大效果，并通过仿真验证其性能。
在电子技术领域中，放大器被广泛应用于各种电子设备中。
单级阻容耦合晶体管放大器具有简单、稳定、易于调整的特点，因此备受关注。
本文将介绍单级阻容耦合晶体管放大器的电路设计原理及其仿真方法，希望能给电子技术爱好者提供一些参考。
二、电路设计原理1. 选择晶体管型号在开始设计之前，我们需要选择适合的晶体管型号。
不同的应用场景可能需要不同的参数要求，因此需要根据具体的需求选择合适的型号。
2. 电路基本原理单级阻容耦合晶体管放大器的基本原理是利用晶体管的放大特性，通过控制基极电流来实现信号放大。
通过阻容耦合方式将输入信号耦合到晶体管的基极，然后通过集电极电阻来输出放大后的信号。
3. 电路参数计算根据放大器的设计要求，我们需要计算出合适的电路参数。
这些参数包括输入电阻、输出电阻、放大倍数等。
通过合理地选择电阻和电容的数值，可以获得较好的电路性能。
三、电路仿真方法1. 选择仿真软件在进行电路仿真之前，需要选择一款合适的仿真软件。
常用的仿真软件有Multisim、LTspice等，可以根据实际情况选择最适合的软件。
2. 构建电路模型根据设计原理和计算结果，利用仿真软件搭建出单级阻容耦合晶体管放大器的电路模型。
确保连接正确并符合设计要求。
3. 设置仿真参数在进行仿真前，需要设置仿真参数。
这些参数包括输入信号的幅度、频率、直流偏置电压等。
确保仿真环境与实际应用场景相符。
4. 仿真结果分析进行仿真后，我们可以分析输出信号的波形、频谱，以及电压增益等性能指标。
通过这些结果，可以评估电路设计的合理性，并在需要时进行调整。
单级阻容耦合晶体管放大器是一种常见且实用的电路结构，通过合理的设计和仿真可以获得较好的放大效果。
在实际应用中，需要根据具体要求选择合适的晶体管型号，并进行电路参数计算和仿真分析，以保证电路的性能。
单级管阻容耦合晶体管放大器设计
2 Vi
Ri
2 10 mV 7.07 μ A 2k
于是 IBQ = ibm+10 A < 17.07A , ICQ = IBQ < 1.79 mA 取 ICQ = 1.5 mA , 此时， IBQ = 14.28A 若取 VBQ = 4V,
取标称值，RE=2.0 kΩ
RE
测试条件：1kHz, 60mV；串联电阻=2kΩ
63.2 mV 32.4mV
测试条件： vipp = 29.6 mV (1kHz) 1340 920
测试频率点（Hz） 输入电压 输出电 放大 （mV） 压（mV） 倍数 fL = 27 20 30 50 100 500 1k 3k 10k 100k 500k fH = 波形质量 布线工艺 仪器操作 备注 29.2 28.8 30.4 30.4 30.4 29.6 28.8 29.6 29.6 29.6 29.6 29.6 28Hz 593 500 640 780 860 900 900 900 900 880 840 600 20.31
V BQ V BE 2.20k I CQ
R B2
V BQ V BQ (28 ~ 56)k I1 (5 ~ 10) I CQ
V CC V BQ R B2 102k V BQ
取标称值，RB2=51kΩ
取标称值 RB1=100kΩ 为使静态工作点调整方便，RB2 由 51kΩ固定电阻与 100kΩ电位器相串联而成。 因 ICQ＝1.5 mA，
单级管阻容耦合晶体管放大器设计
实验课题：单级管阻容耦合放大器的
一．学习要求 学习晶体管放大电路的设计方法； 掌握晶体管放大电路静态工作点设置与调整方法； 掌握晶体管放大电路性能指标的测试方法及调试技术。 了解负反馈对放大电路性能的影响。 学习用 PSpice 软件对电路进行模拟仿真。 二．已知条件 +VCC=+12V，RL=2k，Vi=10mV(有效值)，Rs=50 三． 主要技术指标 AV＞30，Ri＞2k，Ro＜3k，fL＜30Hz，fH＞500kHz，电路稳定性好。 四． 实验仪器 低频信号发生器 EE1641B,失真度测试仪 BS-2，晶体管毫伏表 DA-16，数字万用表 UT2003， 双踪示波器 COS5020/TDS210， 实验面包板， 直流稳压电源 （双路输出） ， 元器件及工具 五． 电路工作原理 三极管放大器中广泛应用的是分压 式射极偏置电路。电路的 Q 点稳定， Q 点主要由 RB1、RB2、RE、RC 及+VCC 所决定。
阻容耦合放大电路实验报告
阻容耦合放大电路实验报告实验目的：掌握阻容耦合放大电路的基本原理，能够绘制阻容耦合放大电路的电路图并进行实际搭建，测量电路中各元件的电压、电流、增益等参数，进一步了解放大电路的工作特性。
实验原理：阻容耦合放大电路是一种常见的放大电路，在该电路中，输入信号流过电容耦合与放大器的输入端相连，在放大效果之后，输出信号再通过电容耦合与下一级电路相连。
电容的作用在于隔断响应电路，防止直流信号干扰放大器的工作；阻容耦合的作用在于隔断响应电路，并且实现信号的传递与放大。
为了实现较大的电压放大倍数，阻容耦合放大电路中通常会使用反馈网络进行调整和优化。
实验所用材料：1.电容：10μF、33μF；2.电阻：220欧、10k欧；3.三极管：9014；4.电压表、电流表、示波器等实验仪器实验步骤：1.按照电路图搭建阻容耦合放大电路，注意电路图中的元件连接顺序和极性。
连接完成之后，对电路中的元件逐一进行检查，确保接地、接电及元件连接正确无误。
2.接通电源后，使用万用表进行电压测量，分别测量各元件的电压大小。
此时可用示波器测量输出信号波形，并通过调节电阻、电容及三极管的参数，对电路的放大倍数进行调整和测试。
3.在测试阶段，应仔细观察各元件的工作状态，以便及时发现电路中可能存在的异常情况。
如若遇到电路短路等故障，应立即关闭电源，并用万用表等仪器进行排查和修复。
实验结果：在实验过程中，我们多次调整了放大倍数，并对电路的工作效果进行了测试和测量。
最终，我们成功地搭建了阻容耦合放大电路，并实现了色频放大器的基本功能。
通过测试数据的统计和分析，我们发现在改变电容值和电池电压的条件下，能够对电路的输出信号进行精细调节，达到理想的放大效果和稳定性。
实验结论：阻容耦合放大电路是一种常见的放大电路，其原理和设计方法简单易懂，适用于多种放大电路的应用场景。
在实验中，我们掌握了阻容耦合放大电路的基本搭建步骤和调节方法，并实现了实验设计的目标。
当然，这一过程中还存在一定的实验误差和不确定因素，需要我们通过不断实践和学习来进一步深化理解。
阻容耦合放大电路实验报告
一、实验目的1. 理解阻容耦合放大电路的工作原理和基本结构。
2. 掌握阻容耦合放大电路的设计、搭建和调试方法。
3. 学习如何通过实验测量放大电路的静态工作点和动态性能参数。
4. 分析电路元件参数对放大电路性能的影响。
二、实验原理阻容耦合放大电路是一种常用的模拟电子电路，主要用于放大交流信号。
它主要由晶体管、电阻、电容等元件组成。
电路中，电容C1和C2分别起到输入耦合和输出耦合的作用，用于隔断直流信号，使交流信号得以传递。
三、实验器材1. 晶体管（如3DG6）2. 电阻（1kΩ、10kΩ、100kΩ等）3. 电容（0.01μF、0.1μF、1μF等）4. 直流电源（+5V、+12V）5. 示波器6. 万用表7. 面包板或电路实验箱四、实验步骤1. 电路搭建：根据实验原理图，将晶体管、电阻、电容等元件按照要求连接到面包板或电路实验箱上。
2. 静态工作点测量：使用万用表测量晶体管的集电极电流IC、基极电流IB和发射极电压VE，记录数据。
3. 动态性能测试：a. 输入信号：使用信号发生器产生正弦波信号，频率为1kHz，幅度为1V。
b. 输出信号：将输入信号接入电路，使用示波器观察输出波形，记录幅度和频率。
c. 放大倍数计算：根据输入信号和输出信号的幅度，计算电路的电压放大倍数。
4. 电路调整：通过调整电路中的电阻和电容，观察对放大电路性能的影响，如静态工作点、放大倍数等。
五、实验结果与分析1. 静态工作点：根据实验数据，计算晶体管的静态工作点IC、IB和VE，与理论值进行比较，分析误差原因。
2. 动态性能：根据实验数据，计算电路的电压放大倍数，与理论值进行比较，分析误差原因。
3. 电路调整：通过调整电路中的电阻和电容，观察对放大电路性能的影响，如静态工作点、放大倍数等。
六、实验结论1. 阻容耦合放大电路能够有效地放大交流信号，具有较好的线性度。
2. 通过调整电路元件参数，可以改变放大电路的静态工作点和动态性能。
阻容耦合单级电压放大器实验报告
阻容耦合单级电压放大器实验报告
实验名称：阻容耦合单级电压放大器实验
实验对象：放大器电路
实验原理：阻容耦合单级电压放大器是一种常用的放大器电路，主要
由输入电阻、负反馈电阻、输出电阻、耦合电容和集电极负载电阻等
组成。
该电路输入信号经过一个输入电阻后进入晶体管的基极，通过
耦合电容和集电极负载电阻放大后输出。
其中，耦合电容主要用于隔
离输入信号与输出信号，集电极负载电阻则可以调整放大器的放大倍数。
实验目的：建立阻容耦合单级电压放大器的实验电路，了解其工
作原理，掌握其基本参数的测量方法。
实验仪器：晶体管、电压分压器、示波器、信号发生器、电源等。
实验步骤：
1.根据电路图连接实验电路，注意电路连接正确，电源电压稳定。
2.调整信号发生器产生适当大小的输入信号，并接入放大器的输入端，确定其频率。
3.将示波器接入放大器的输出端，调整示波器的水平和垂直尺度，观
察输出波形的幅值和相位变化。
4.通过调整集电极负载电阻的大小，测量放大器的输出电压与输入电
压的比值（即放大倍数）。
5.记录实验数据，计算阻容耦合单级电压放大器的各项参数：增益、
输入电阻、输出电阻等。
实验结果：
经过实验测量，我们得到了阻容耦合单级电压放大器的各项参数如下：增益：10
输入电阻：50KΩ
输出电阻：2KΩ
实验结论：
本次实验通过建立阻容耦合单级电压放大器的实验电路，成功了解了其工作原理，掌握了其基本参数的测量方法。
通过测量和计算各项参数，我们可以看出该电路具有一定的放大倍数和输入电阻，适用于一些低频信号的放大处理。
单级阻容耦合放大器实验报告
单级阻容耦合放大器实验报告实验报告：单级阻容耦合放大器一、实验目的1.掌握阻容耦合放大器的基本原理与设计方法。
2.通过实验验证阻容耦合放大器的性能指标，如增益、带宽等。
3.学会使用常用的电子测量仪器，如示波器、信号发生器等。
二、实验原理阻容耦合放大器是通过电容将信号耦合到下一级放大器进行放大的电路。
这种耦合方式可以有效地隔离直流信号和交流信号，使各级放大器之间的静态工作点相互独立，避免静态电流的相互影响。
阻容耦合放大器通常由前置放大器、滤波器和后级放大器组成。
三、实验步骤1.准备实验材料：阻容耦合放大器电路板、电源、信号发生器、示波器等。
2.连接电路：将电源、信号发生器、示波器和阻容耦合放大器电路板按照要求连接起来。
3.调整信号发生器，使输入信号的频率和幅度合适。
4.观察示波器上的输出信号，记录实验数据。
5.改变输入信号的频率和幅度，重复步骤4。
6.计算阻容耦合放大器的增益和带宽。
四、实验数据分析1.观察示波器上的输出信号，发现阻容耦合放大器的输出信号与输入信号的幅度和频率有关。
当输入信号的频率较高时，输出信号的幅度较大；当输入信号的频率较低时，输出信号的幅度较小。
这是由于阻容耦合放大器的频率响应特性所致。
2.通过实验数据计算出阻容耦合放大器的增益和带宽。
增益是指在一定频率下，输出信号与输入信号幅度的比值；带宽是指增益下降到最大增益的一半时所对应的频率范围。
在本实验中，我们测量了多个频率下的增益和带宽，并记录在表格中。
宽也随着频率的增加而增加。
这表明阻容耦合放大器具有良好的频率响应特性。
五、实验结论通过本次实验，我们验证了阻容耦合放大器的基本原理和设计方法，掌握了阻容耦合放大器的频率响应特性和增益特性。
实验结果表明，阻容耦合放大器具有良好的频率响应特性和较高的增益，能够满足大多数应用场景的需求。
同时，我们也学会了使用常用的电子测量仪器来观察和分析实验数据。
本次实验达到了预期的目的，为我们后续的学习和实践打下了坚实的基础。
单级阻容耦合晶体管放大电路设计
单级阻容耦合晶体管放大电路设计单级阻容耦合晶体管放大电路设计是一种常见的电路设计方法，可以用于放大电路中的弱信号。
它由一个晶体管和若干电阻、电容组成。
在这种电路中，通过调节电阻和电容的值，可以实现对电路的增益、频率响应等性能进行调节。
以下是一个基于单级阻容耦合晶体管放大电路设计的详细步骤：1.确定放大倍数和频率响应要求：首先需要确定电路的放大倍数和需要处理的频率范围。
这有助于后续选取元件和调节电路参数。
2.选择晶体管：根据放大倍数要求选择一个合适的晶体管。
常见的晶体管有双极型晶体管和场效应晶体管。
选择晶体管时需要考虑工作频率范围、最大功耗和输入/输出阻抗等参数。
3.确定偏置电路：为了使晶体管工作在合适的工作点，需要设计一个偏置电路来提供恒定的工作电流。
偏置电路通常是一个电阻分压网络，可以通过计算得到合适的电阻值。
4.耦合电容和阻抗匹配：为了实现对输入信号的耦合和输出信号的解耦，需要使用耦合电容。
同时，通过调节耦合电容的值和输入/输出阻抗的匹配，可以实现更好的信号传输。
5.增益放大电容选择：为了获得合适的放大倍数，使用一个电容来连接晶体管的集电极和输出端。
根据频率范围，选择合适的电容值，以保证信号的放大倍数不受频率影响。
6.输出负载电路：晶体管输出通常需要接驰接上负载电路，如电阻、电容等，以适应不同负载条件。
7.供电电源：最后，为电路提供适当的供电电源，使其能够正常工作。
在设计过程中，需要使用电路仿真软件（如Multisim、PSPICE等）来验证电路的性能，并进行必要的调整和优化。
总之，单级阻容耦合晶体管放大电路设计是一项复杂而重要的任务。
在设计过程中，需要综合考虑放大倍数、频率响应、工作稳定性和能耗等因素，以确保电路能够正常工作并满足设计要求。
单级放大
实验一 单级阻容耦合放大器一、实验目的：1、学会放大器电路的工作原理、设计、安装及调试方法。
2、学会测量放大器的静态工作点及其调整方法。
3、掌握放大器的放大倍数、动态范围、幅频特性、输入电阻和输出电阻的测量方法。
4、进一步掌握双踪示波器、函数发生器、万用表和直流稳压源的使用方法。
二、实验原理：1、电路工作原理：如图1所示的阻容耦合共射放大器采用的是分压式电流负反馈偏置电路。
放大器的静态工作点Q 主要由R b1、R b2、Re 、Rc 及电源电压+Vcc 所决定。
该电路利用电阻R b1、R b2分压的固定基极电位V BQ 。
如果满足条件I 1>>I BQ ，当温度升高时：I CQ ↑→V EQ ↑→V BE ↓→ I BQ ↓→ I CQ ↓结果抑制了I CQ 的变化，从而获得稳定的静态工作点。
图1分压式阻容耦合共射放大电路2、偏置电路元件的选取及静态工作点的计算 （1）偏置电路元件的选取只有当I 1>>I BQ 时，才能保证V BQ 恒定，这是工作点稳定的必要条件，一般取1BQ 1BQ I (510)I ()I (510)I ()=⎧⎪⎨=⎪⎩ 硅管锗管 负反馈越强，电路的稳定性越好，所以要求V BQ >>V BE ，即V BQ ＝（5～10）V BE 一般取BQ BQ V (35)V()V (13)V()=⎧⎪⎨=⎪⎩ 硅管锗管 因为V BQ >>V BE ，所以V BQ ≈V EQ ,可以得到BQ b21CC BQ b11BQ BEQ EQe EQ EQ V R I V V R I V V V R I I ⎧=⎪⎪⎪-⎪=⎨⎪⎪-=≈⎪⎪⎩式中R b1、R b2、Re 根据计算结果取标称值，式中的V BEQ ：BEQ BEQ V 0.7V()V 0.2V()=⎧⎪⎨=⎪⎩硅管锗管（2）电路静态工作点的确定 对于小信号放大器，一般取CQ EQCC I 0.52mAV (0.20.5)V =⎧⎪⎨=⋅⎪⎩ 一旦电路确定后，静态工作点可由下式计算：EQ CQ EQ e CQ BQCEQ CC CQ C e V I I RI I V V I (R R )β⎧≈=⎪⎪⎪=⋅⎨⎪=-⋅+⎪⎪⎩(3)静态工作点的测量与调整测量工作点主要是测量I CQ 、V CEQ 和V BEQ ，由于I BQ 很小（µA 数量级），一般不测量，只用公式计算。
模拟电子技术设计性实验方案——单级阻容耦合晶体管放大器设计
模拟电子技术实验设计性实验方案实验题目：单级阻容耦合晶体管放大器的设计班级：物理学2011级（1）班学号：2011433132小组成员：甘国良刘秦指导教师：潘金福凯里学院物理与电子工程学院2013 年12月单级阻容耦合晶体管放大器的设计一、实验设计目的1、学习晶体管放大器的设计方法；2、研究静态工作点对输出波形的影响及静态工作点的调整方法；3、掌握静态工作点、电压放大倍数的输入电阻、输出电阻的测试方法；4、研究信号源内阻对波形失真的影响。
二、设计任务与要求1、任务设计一个分压式电流负反馈偏置的单级共射级的小信号放大器，输入和输出分别用电容和信号及负载隔直流，设计静态工作点，计算电路元件参数，拟定测试方案和步骤；（1）在面包板或万能板上安装好电路，测量并调整静态工作点。
（2）测量设计好的电路的偏置电压和电流；（3）测量所设计电路的实际电压放大倍数；（4）测量所设计电路的实际输入、输出电阻；（5）给所设计的电路加上频率为20KHZ，大小合适的正弦波，调节偏置电阻，用示波器预测输出波形在无失真、饱合失真和截止失真三种情形下，记录相应的偏置电阻大小、I CQ和波形，并绘制表格；（6）写出设计报告。
2、要求 （1）已知条件：+Vcc=12V ，L R =2k ，晶体管3DG100，=i V （有效值），Ω=50S R 。
（2）实验仪器：COS5020示波器1台，EE1641B 信号源一台，DF1731SD 直流电源一台，万用表一只。
（3）主要技术指标：,500~100,3,2,30HZ BW K R K R A O i V =<>≥电路工作稳定性好。
三、工作原理： 1、工作原理晶体管放大器中广泛应用图所示电路，称之为阻容耦合共射极放大器。
它采用的是分压式电流负反馈偏置电路，放大器的静态工作点Q 主要由C E B B R R R R ,,,21及电源电压+CC V 所决定，该电路利用电阻21,B B R R 的分压固定基极电位BQ V .如果满足条件BQ I I >>1,当温度升高时,↓↓↓↑↑CQ BQ BE EQ CQ I I V V I ————结果抑制了CQ I 的变化，从而获得稳定的静态工作点。
实验1 阻容耦合放大器的设计与调测 5
第三部分 模拟电子技术基础实验实验1 阻容耦合放大器的设计与调测3.1.1实验目的1．能根据一定的技术指标要求设计出单级放大电路。
2．研究单级低频小信号放大器静态工作点的意义。
3．掌握放大器主要性能指标的测试方法。
4．掌握用射随器提高放大器负载能力的方法。
3.1.2实验原理与设计方法在晶体管放大器的三种组态中，由于共射极放大器既有电流放大，又有电压放大，所以在以信号放大为目的时，一般用共射放大器。
分压式电流负反馈偏置是共射放器广为采用的偏置形式，如图 3.1.1.所示。
它的分析计算方法，调整技术和性能的测试方法等，都带有普遍意义，并适用多级放大器。
R u 图 3.1.1单组阻容耦合放大器电路中Rc 为晶体管的直流负载，其交流负载由Rc 与外接负载R L 组成。
由R b1、R b2及R C 组成电流反馈式偏置电路，发射极交流旁路电容C e 是用来消除R e 对信号增益的影响，隔直电容C l 、C 2是将前一级输出的直流电压隔断，以免影响后一级的工作状态，同时将前一级输出的交流信号耦合到后一级。
1．静态工作点放大器的静态工作点是指当放大器没有信号输入时，晶体管各极的直流电流和直流电压在特性曲线上所决定的点。
静态工作点选择是否合理，将直接影响放大特性的好坏，为使信号得到不失真的放大，放大器的工作点一般选在线性区的中点。
但在小信号放大器中，由于输入信号小，运用范围也小，工作点可选低一些，以减少直流功耗。
通常，为了使工作点稳定，应先稳定I CQ ，而I CQ ≈I EQ ，因此，只要稳定了I EQ 也就稳定了I CQ ，如能满足I 1≥I BQ ，V B ≥V BE ，则212b b b CC B R R R V V +=几乎与晶体管的参数无关，可近似值看成是恒定的。
而 eBQ eBEBQ eEQ EQ R V R I V R V I ≈-==这样可以看成是稳定的。
在选择偏置电路元件参数时，既要考虑到满足工作点稳定的条件，同时又要兼顾电路其它方面（如放大倍数）的性能，因此，一般选取βCQBQ BQI I I I =≥)10~5(1BE BQ V V )10~5(≥ (3.1.1)因此V BQ ≥V BE ∴V BQ ≈V EQI CQ =βI BQV CEQ ≈V CQ R C —V EQ （3.1.2）由电路可得偏置元件的计算公式CQBEBQ EQEQe BQCC b BQBQ BQ b I V V I V R I V V R I V I V R -≈=-=-==1112)105(实际中R b1通常用一固定电阻与电位器串联，以便调整工作点I BQ 。
电子线路设计实验104-1单级阻容耦合晶体管放大器设计单级阻容耦合晶体管放大器设计
一、实验任务:单级阻容耦合晶体管放大器设计（1）已知条件：+Vcc=+12V,V1=10mV,R L=2kΩ，Rs=50Ω（2）性能指标要求：Av>30,F L<30HZ,F H>500HZ,,Ro<3kΩ,Ri>2kΩ,(高频率)电路稳定性好。
（3）设计设备名称数量名称数量双踪示波器 1 元器件及工具 1直流稳压电源 1 失真度测量仪 1函数信号发生器 1 实验面包板 1晶体管毫伏表 1 数字万用表 1( 4 )设计要求〈1〉确定电路及器件，设置静态工作点，计算电路元件参数，拟定测试方案和步骤；〈2〉在面包板或万能板上安装好电路，测量并调整静态工作点，使其满足计算要求，将数据填入表格。
〈3〉测试动态性能指标，调整修改元件参数，使其满足放大器性能指标要求将修改后的元件参数值标在图上并将性能指标Av，Ri，Ro，及fl、fh的测量数据填入表格二、设计原理1、工作原理晶体管放大器中广泛应用如图1所示的电路，称之为阻容耦合共射极放大器。
它采用的是分压式电流负反馈偏置电路。
放大器的静态工作点Q主要由R B1、R B2、R E、R C及电源电压+V CC所决定。
该电路利用电阻R B1、R B2的分压固定基极电位V BQ。
如果满足条件I1>>I BQ，当温度升高时，I CQ↑→V EQ↑→V BE↓→I BQ↓→I CQ↓，结果抑制了I CQ的变化，从而获得稳定的静态工作点。
4．晶体三极管共发射极放大器的直流与交流参数（1）共发射极放大器的直流参数共发射极放大器的直流参数主要有I BQ、I CQ及U CEQ、U BEQ。
如图1电路所示，这些直流参数的关系式如下：（2）共发射极放大器的交流参数共发射极放大器的交流参数主要有电压放大倍数A uo、输入电阻R i与输出电阻R o、最大输出电压幅度U om等：1) 电压放大倍数A uo：式中负号表示输出电压与输入电压的相位是相反的。
虚拟仿真实验报告
电子技术虚拟仿真实验报告专业：班级：姓名：学号：实验一、单级阻容耦合放大电路仿真实验一、实验目的1、进一步熟悉multisim10软件的使用方法。
2、学会用multisim10软件分析单管放大电路的主要性能指标。
3、了解仿真分析法中的直流工作点分析法。
4、掌握测量放大器的电压放大倍数。
5、掌握静态工作点变化对放大器输出波形的影响。
6、了解不同的负载对放大倍数的影响。
7、学会测量放大器输入、输出电阻的方法。
二、实验内容及步骤1．静态工作点的测试（1）在电子仿真软件Multisim 10基本界面的电子平台上组建如图1所示的仿真电路。
双击电位器图标，将弹出的对话框的“Valve”选项卡的“Increment”R”。
栏改成“1”，将“Label”选项卡的“RefDes”栏改成“P图1单级阻容耦合放大电路仿真电路图R大约在35%左右时，利用直流工作点分析方法分析直流工作点（2）调节P的值。
直流工作点分析（DC Operating Point Analysis）是用来分析和计算电路静态工作点的，进行分析时，Multisim 10自动将电路分析条件设为电感、交流电压源短路，电容断开。
单击Multisim 10菜单“Simulate/Analyses/DC operating Point…”,在弹出的对话框中选择待分析的电路节点，如2图所示。
单击Simulate 按钮进行直流工作点分析。
分析结果如图3所示。
列出了单级阻容耦合放大电路各节点对地电压数据，根据各节点对地电压数据，可容易计算出直流工作点的值,依据分析结果，将测试结果填入表1中，比较理论估算与仿真分析结果。
图2 直流工作点分析选项对话框图3 直流工作点分析结果2. 电压放大倍数测试（1）关闭仿真开关，从电子仿真软件Multisim 10基本界面虚拟仪器工具条中，调出虚拟函数信号发生器和虚拟双踪示波器，将虚拟函数信号发生器接到电路输入端，将虚拟示波器两个通道分别接到电路的输入端和输出端，如图4所示。
单级阻容耦合放大器设计IN讲课资料
Re 1.39K RC 1K RcRe3.47K
Ri>1.5KΩ ，Au>40，
实验原理
Ri~rbe r beICQ(范 围 ) V A rE bU eIQ C Q 0~.2IE g R V QC cC Re U Q E点 CQ 的 选 1 2V 取 CC
Rc,Re(定 值 )ICQ U B IQ CQ U EQ IB Q 0. 7Rb2 Rb1
实验内容一
静态工作点的测量：
VCQ
VEQ
VBQ
VCEQ
VBEQ
测量
计算
ICQ= VEQ / Re
实验内容二
电压放大倍数的测量：
实验内容二
Vi
Vo
AU V o V i
（1kHz，10mV）
实验内容三
通频带BW：Vs=10mV（峰峰值），
实验内容四
3，输入电阻Ri输出电阻Ro； （1KHz，10mV），
Ri~rbe r beICQ(范围) V A rE bU eIQC Q 0~.2IE gR V QC cC Re U Q E点 CQ 的 选 1 2V 取 CC Rc,Re(定值)ICQ U BIQ CQ U EQ IB Q 0. 7Rb2 Rb1
I18IBQ
极对地的电压，而不是直接测量，为什么？ 2有，何增影大响或，者为减什小么R？b1，AU对 放rbeR大L' 器的静态工作点 根据放大倍数的公式： 增大Rc可以提高Av，
问是否可以无限增大Rc， 为什么？
end
3，输入电阻Ri输出电阻Ro； （1KHz，10mV），
Ri
Vi VS Vi
R
RO
(VO VOL
1)RL
注意事项：
单极阻容耦合放大电路的设计
6
测量该电路的电压增益aa接上述相同信号用示波器观察输出和输入接上述相同信号用示波器观察输出和输入电压的波形记录幅值和相位关系算处电电压的波形记录幅值和相位关系算处电压增益压增益aa
单极阻容耦合放大电路的设计
1
（一）任务与要求
1．任务
设计一个单极阻容耦合放大电路。已知条件如下：
电压放大倍数
Au>=50
输入正弦信号电压 U2=20mv
负载电阻
RL=5.1k
环境ห้องสมุดไป่ตู้度
t=0---70度
半导体三极管
3DG6
2
2．要求 （1）根据设计任务和已知条件，确定电路方案，计
算并选择放大电路的各元件参数。 （2）测量放大电路在线性工作状态下的静态工作点。 （3）测量该电路的主要性能指标：电压放大倍数，
输入电阻，输出电阻。 （4）观察因工作点设置不当而引起放大器的非线性
失真现象。 （5）测量放大电路的幅频响应与相频响应。
3
参考电路
4
1）其特点是利用分压式电阻维持Ub和射极电阻Re的 电流负反馈作用。 2）参数的确定与元件的选择 （1）确定静态工作点 （2）选择电源电压Ucc （3）确定Rb1，Rb2 （4）确定Re （5）确定Rc （6）元件选择
5
3．测量该电路的电压增益A 接上述相同信号，用示波器观察输出和输入 电压的波形，记录幅值和相位关系，算处电 压增益A。
实验一 单级放大电路的设计与仿真
实验一单级放大电路的设计与仿真一、实验目的1、掌握放大电路的静态工作点的调整和测试方法。
2、掌握放大电路的动态参数的测试方法。
3 、观察静态工作点的选择对输出波形及电压放大倍数的影响。
二、实验内容和步骤1.设计一个分压偏置的单管电压放大电路，要求信号源频率5kHz(峰值10mV) ，负载电阻5.1kΩ，电压增益大于50。
2.调节电路静态工作点(调节电位计)，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。
3.调节电路静态工作点(调节电位计)，使电路输出信号不失真，并且幅度尽可能大。
在此状态下测试：1电路静态工作点值；2三极管的输入、输出特性曲线和 、rbe 、rce值；3电路的输入电阻、输出电阻和电压增益；4电路的频率响应曲线和fL、fH值。
三、实验步骤1.设计分压偏置的单管电压放大电路（电路图入图1所示）图12．测定饱和失真和截止失真1）饱和失真调节滑动变阻器，当滑动变阻器的值为15kΩ时，示波器中输出电压的波形底部被削平，出现了饱和失真。
如图2所示图2对电路进行直流分析，得到如下静态工作点的值：Ib=2.28mA,Ic=11uA,Vce=0.63V2) 截止失真由于输入的信号过小，因此很难观察到截止失真的现象，因此将小信号的峰值调至50mV，调节滑动变阻器，当滑动变阻器的值为50kΩ时，示波器中输出电压的波形顶部被削平，出现截止失真。
如图3所示。
图3对电路进行直流分析，得到如下静态工作点的值：3)观察不失真并测定参数调节滑动变阻器，当滑动变阻器的值为30kΩ时，波形基本对称且幅度最大，如图5所示图5再通过对电路图进行直流分析，得到如下静态工作点的值：4.测试三极管的输入、输出特性曲线和β、r be 、r ce值1)当电路不失真时，可根据Ib与Ic的值测得β=Ic/Ib=2122) 三极管的输入特性曲线：图6为测试三极管输入的实验图，使用直流扫描，可得输入特性曲线如图7所示：图6图7静态时Ib=7.64uA,在图7中找到静态工作点Q, 在Q点附近取两个点，斜率的倒数即为r be,r be=dx/dy=5.25KΩ3）三极管的输出特性曲线：图8为测试三极管输出的实验图，使用直流扫描，可得输出特性曲线如图9所示：图8图9Ib=7.64uA通过静态时的Ic找到Q点，在Q点附近取两个点，斜率的倒数即为r ce=dx/dy=68k4.测量电路的输入电阻、输出电阻和电压增益1)测量输入电阻输入电阻的测试电路如图10所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一单级阻容耦合放大电路设计
一、设计任务及目的
设计任务：设计一个分压式偏置的单级的小信号放大器，输入和输出分别用电容和负载隔直流，设计静态工作点，计算电路元件参数，拟定测试方案；
（1）在面包板或万能板上安装电路，测量并调试静态工作点。
（2）测量设计好的偏置电压和电流。
（3）测量所设计电路的实际电压放大倍数。
（4）测量所设计电路的实际输入、输出电阻。
设计目的：
（1）学习晶体管放大器的实计方法。
（2）研究静态工作点对输出波形影响及静态工作点的调整方法。
（3）掌握静态工作、电压放大倍数、输入电阻、输出电阻的测试方法。
二、设计要求和指标
已知条件：VCC=+12V，信号源Us=10Mv（P-P），内阻Rs=600Ω，负载RL=2KΩ
1、主要技术指标：输入内阻Ri>2kΩ,输出电压Uo≥0.3V,输出电阻Ro<5K.
2、频率响应20Hz-500KHz
3、I CQ=（0.5-2）mA，V BQ=(3~5)V(理论)，U BQ>> U BE I CQ=（5-10）I BQ。
三、放大电路的基本原理
下图为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。
在上图电路中，当流过偏置电阻R
B1和R
B2
的电流远大于晶体管T 的
基极电流I
B
时（一般5～10倍），则它的静态工作点可用下式估算：
1. 理论值设计
根据Ic=Ie,Rbe=Rbb+（1+B ）*26/Ie 若取Ic=0.9mA, UBQ=4V ,Rbb=300Ω,放大倍数为100，CC B2
B1B1
B U R R R U +≈
可得RE=4K Ω，RB1=10K Ω,RB2=20K Ω
U CE ＝U CC －I C （R C ＋R E ）=5.7 电压放大倍数：
be
L C V r R R βA // -= =-38
输入电阻：
R i ＝R B1 // R B2 // r be ＝3.5K Ω 输出电阻：
R O ≈R C
2. （1）、静态工作点的测量
所谓静态工作点的测量，就是用合适的直流毫安表和直流电压表测量晶管的集电极电流Ie 和管压降Vce 。
(2)动态分析
（a ）测量电压放大倍数
接入负载2K ，在输入端B 加f=1KHz 正弦波交流信号，调节输入信号幅度，使输出端在示波器频幕上得到一个最大不失真波形，同时测量V o 值
注：vi 是设计要求为10mv ，这个信号时从函数信号发生器生产生的。
（b ）输入、输出电阻的测量
为了测量放大器的输入、出电阻，按图2电路在被测放大器的输入端与信号
源之间串入一已知电阻R ，在放大器正常工作的情况下， 用交流毫伏表测出U S 和U i ，则根据输入电阻的定义可得
R U U U R
U U I U R i S i
R i i
i i -===
Ri=（Vi/Vs-Vi ）*RS Ro=（V o/Vl-1）*Rl
测量值 2.4 K Ω 4.2 K Ω 理论值
2.3 K Ω
4.0 K Ω
3.元件清单
名称 型号 数量 名称 型号 数量 电阻 4 K Ω 1 三极管 NPN9014 1 电阻 20 K Ω 1 电解电容 10uF 2 电阻 10 K Ω 1 电解电容 100 uF 1 电阻
600Ω
1
电阻
2 K Ω
1
四、电路安装与调试
1. 安装电路
（1）检查元器件：在安装电路前，先用万用表检查三极管的质量，电阻的阻值及电解电容的充放电情况，并用晶体管图示仪测三极管的主要参数。
（2）安装电路：根据设计计算的元件参数，在电路实验箱上插接元器件组装电路。
组装时，应尽量按照电路的形式与顺序布线，要求做到元器件排列整齐，密度均匀，不互相重叠，连线尽量做到短和直，避免交叉。
对电解电容应注意正负极性，正极性接高电位，负极性接低电位，元件标称值字符朝外以便检查。
安装完毕后，应对照电路图仔细检查看是否有错接、漏接和虚接现象，并用万用表检查底板上电源正负极之间有无短路现象，若有，应迅速排除故障，否则不能通电进行性能测试。
2. 通电测试
（1）通电观察 电路安装经检查确定无误后，即可把经过准确测量的电源电压接入电路，此时不要急于测量数据，应首先观察电路有无异常现象，如有无冒烟、有无异常气味、元件器件是否发烫、电源输出有无短路现象等等。
如果有异常现象，应立即切断电源，检查电路，排除故障，待故障排除后方可重新通电测试。
（2）静态工作点的测试与调整 静态工作点是由各级电流和电压来描述的。
测量静态工作点只要把I BQ 、U BEQ 、U CEQ 、I CQ 数值测量出来即可，但在测量时应注意以下几个问题。
①一般只测电压而避免测电流，因为测量电流时要断开电路，电流的大小可以通过测量电压再把电流换算出来，如测量I C 时，只需要测量R C 两端的电压，然后除以R C 的阻值即可。
②当使用的测量仪器仪表公共端接机壳时，应把测量仪器仪表的公共端与放大器公共端接在一起即共地，否则测量仪器仪表外壳引入的干扰将使电路工作状态改变，并且测量结果也不可靠。
③注意使用仪表的内阻（仪表的分流作用）、同时还要正确选择测量仪表的量程范围，减少测量误差。
④在测量静态工作点时，为了减少外界干扰，应使输入端交流短路即C 1左端接地。
静态工作点测试方法：接通直流电源，放大器不加输入信号，并将放大器输入端即耦合电容C 1左端接地，用万用表测量晶体管的B 、E 、C 极对地的电压U B 、U E 、U C 。
如果出现U CC =U CE ，说明晶体管工作在截止状态；如果出现U CE <0.5V ，说明晶体管已经饱和。
这两种情况均说明，所设置的静态工作点偏离较大，应调整R B1，或检查电路是否有故障、测量是否正确以及读数是否正确等等。
（3）性能指标（动态）的测试与电路参数调整 测量前，一般情况下使f 0=1KHz ，U i =10mV （有效值），然后按照放大器性能指标的测试方法分别测量A u 、R i 、R o 、β等。
有时，电路的性能指标达不到设计要求，就必须通过实验调整修改电路参数，使之满足各项指标要求。
对于一个低频放大器，希望电路的稳定性好，非线性失真小、电压放大倍数大、输入阻抗高、输出阻抗低、下限频率f L 越低越好，但这些要求很难同时满足。
例如1，希望提高电压放大倍数A u ，可以有以下三种方法。
增大'
L R ：会使R o 增加，减小r be 会使输入电阻R i 减小。
如果R o 和R i 有余地，可通过调节R C 和I C 来提高电压放大倍数，但这样会影响静态工 作点，需重新调整静态工作点。
提高晶体管的放大倍数β，才是提高放大
'L o u be i be R R A r R r β⎧↑→↑⎪
↑↓→↓
⎨⎪↑→↑
⎩
倍数的有效措施。
对于的分压式直流负反馈偏置电路，由于基极电位U B 固定， 则
E
B
E E B B E C R U R U U I I ≈-=≈
因此，改变β不会影响放大器的静态工作点。
例如2，希望提高最大不失真输出电压U omax ，则可将静态工作点Q 移到负载线中点附近，此时输出波形顶部、底部同时失真（双重失真），电路达到最大输出。
例如3，希望降低放大器的下限频率f L ，也可以有以下三种途径。
⎪⎩
⎪
⎨⎧↑
↑→↓
↓→↑↑↑↓o C u 21R R A be E L r C C C f ，，→电路的性能价格比↓ 总之，不论采用何种方法，都必须进行综合考虑，通过实验调整、修改电路的参数，尽量满足各项指标要求。
经调整后的元件参数值，可能与设计计算的值有一定的差别。
