建设工程竣工资料照片档案要求

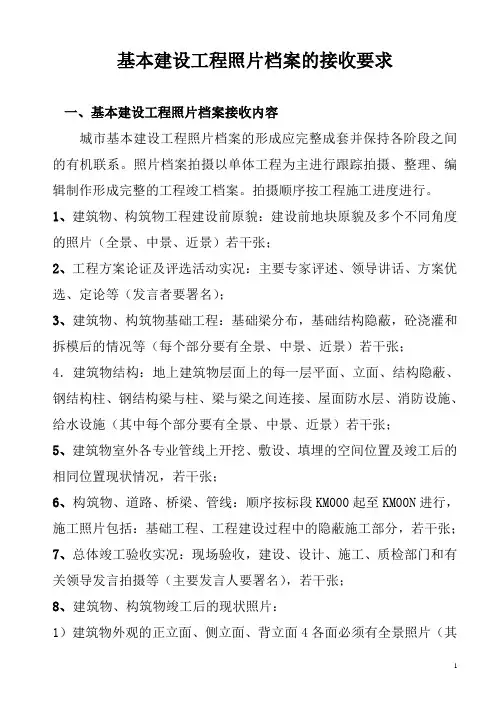

基本建设工程照片档案的接收要求一、基本建设工程照片档案接收内容城市基本建设工程照片档案的形成应完整成套并保持各阶段之间的有机联系。
照片档案拍摄以单体工程为主进行跟踪拍摄、整理、编辑制作形成完整的工程竣工档案。
拍摄顺序按工程施工进度进行。
1、建筑物、构筑物工程建设前原貌：建设前地块原貌及多个不同角度的照片（全景、中景、近景）若干张；2、工程方案论证及评选活动实况：主要专家评述、领导讲话、方案优选、定论等（发言者要署名）；3、建筑物、构筑物基础工程：基础梁分布，基础结构隐蔽，砼浇灌和拆模后的情况等（每个部分要有全景、中景、近景）若干张；4．建筑物结构：地上建筑物层面上的每一层平面、立面、结构隐蔽、钢结构柱、钢结构梁与柱、梁与梁之间连接、屋面防水层、消防设施、给水设施（其中每个部分要有全景、中景、近景）若干张；5、建筑物室外各专业管线上开挖、敷设、填埋的空间位置及竣工后的相同位置现状情况，若干张；6、构筑物、道路、桥梁、管线：顺序按标段KM000起至KM00N进行，施工照片包括：基础工程、工程建设过程中的隐蔽施工部分，若干张；7、总体竣工验收实况：现场验收，建设、设计、施工、质检部门和有关领导发言拍摄等（主要发言人要署名），若干张；8、建筑物、构筑物竣工后的现状照片：1）建筑物外观的正立面、侧立面、背立面4各面必须有全景照片（其中每个面要有局部照片包括：窗户、阳台、墙面、主要进出口、单体建筑立面前的绿化、弱电设施、煤气管道、上下水管道、沉降缝、构建、单体建筑与道路之间的相互关系等）若干张；2）楼梯、电梯、主要通道（多层）；3)户内（不同户型）在反映户内照片时，须有户内平面图照片，若干张。
4）屋面及屋面设施；5）配电房、水泵房（包括设施部分）若干张；6) 建筑物与周围环境的关系如：大门、道路、绿化等若干张；7）、小区庭院绿化、小区道路及小品雕塑，若干张；8）、构筑物(道路)按标段KM000起至KM00N ,单项工程进行多段拍摄（桥梁要有全景、中景、近景及四个面）若干张；9、建设后总平面图、每个单体正立面、侧立面、背立面及角部全图二、照片接收要求建筑物、构筑物在组卷时以建筑单体及标段（合同段）、里程为主进行组卷；组卷顺序按工程施工阶段顺序（从工程立项、施工建设、竣工；竣工后的建筑物先从外观后内部，从下至上的顺序）进行。
隐蔽工程检查验收附表格
隐蔽工程检查验收附表格隐蔽工程检查验收目录1 1 ．目的................................ ................................. .3 3 2. 适用范围................................ ..............................3 3 3. 定义................................ ................................ ..3 3 4. 引用文件................................ ..............................3 3 5. 责任................................ ................................ ..3 3 6 6 ．行动要求................................ ..............................3 3 6.1 隐蔽工程内部检查验收 ................................................. 3 6.2 隐蔽工程内业资料和工程实体检查内容 ..................................4 6.3 隐蔽工程缺陷处理.................................................... 4 6.4 隐蔽工程的验收 .......................................................5 7. 附录................................ ................................ ..5 51 1 ．目的明确隐蔽工程内部检查验收流程与接口，规范隐蔽工程质量检查验收活动。
GD-C4-611-1 隐蔽工程验收记录(通用表式二)-给水
1、隐蔽内容:衬塑钢管DN50；
2、隐敝方法:暗敷于地下；
3、施工方法:导管固定在地下暗敷安装，导管接口采用丝扣或卡环连接、法兰连接；
4、检测调试内容:管道系统压力试验、管道灌水和通水试验；
5、管道的灌水试验和压力试验未发现渗漏，通水试验畅通；
6、隐蔽项目的各项隐蔽内容经检查已做完，且符合设计及规范要求。
施工单位 检查评定 综合结果
专业工长(施工员)签名 项目专业质检员签名：
检测调试负责人签名 年月日
监理(建设) 单位验收 综合结论
项目专业监理工程师 (建设单位项目专业负责人)签名:
年月日
／ 赵清林
／ 水排水及采暖工程 规范》GB50242据具体情况和需要,
年月日
年月日
隐蔽工程验收记录（通用表式二）
GD-C4-611/1
单位(子单位)工程名称 卡夫亨氏阳江新建食品工厂项目-酿造车间A-投料间前处理车间
分部/子分部/分项 （系统/子系统）
建筑给水排水及供暖分部/室内给水系统子分部
检验批编号
／
所在的施工部位
室内地下
施工单位
东莞市建工集团有限公司
项目负责人
赵清林
分包单位
施工依据 文件名称及编号
相关施工图 名称及其图号
／
项目负责人
／
建筑给水排水及供暖施工方案
质量验收依据文 《建筑给水排水及采暖工程 件名称及编号 质量验收规范》GB502422002
首层给排水平面图S407-SS01-1、给排水管道透视图S407-SS01-6
验收时间：
年 月 日至
年月日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要, 可附相关的示图、照片和附页、附表等作说明）:
隐蔽工程检查验收记录(钢筋)
隐蔽工程检查验收记录GJ0。
1－2-5工程名称：河南省电力公司综合调度楼GB５隐蔽部位底板后浇带超前止水图号S－0０-4隐蔽日期２009年0３月06日施工单位中国建筑第二工程局有限公司(章）隐蔽检查内容1、钢筋有质量证明书，复试合格，复试报告合格编号HRB3３5Φ１6：2０091８00２0８、HRB3３5Φ12:2０0９1８０0203。
钢筋无腐蚀、无污染，已清理干净.2、底板后浇带超前止水厚４0０mm,钢筋上、下两层南北为HＲB3３5Φ12@３００；东西向上下层钢筋均为为HRB3３5Φ16@20０、”详图见施工图S—00—4 1.３.3、后浇带超前止水上下层钢筋保护层３0mm，采用混凝土块垫块，上下层钢筋采用HRB３35Φ1６＠４00-500架立筋。
4、每个相交点用绑扎丝八字扣绑扎,丝头朝向混凝土内部.5、后浇带中间部位１.5mm紫铜片L=4０0，符合设计要求Ｓ—0０—４１。
３。
经检查上述项目均符合设计要求和《混凝土结构工程施工质量验收规范》GB5０2０4—2002规定。
监理︵建设︶单位验收结论监理工程师：(建设单位项目技术负责人）年月日（章)材料试验情况名称出场合格证编号复试单号HRB33５Φ1６Ａ２０0902０２２０２6３220０9180020８HRB3３5Φ12A2009０２020８5206２0091800203施工单位项目技术负责人：质量检查员：施工员:郑州市重点建设工程质量监督站监制隐蔽工程检查验收记录GＪ0.1—2-5工程名称：河南省电力公司综合调度楼GＢ郑州市重点建设工程质量监督站监制隐蔽工程检查验收记录GJ0.1-２-5工程名称：河南省电力公司综合调度楼GＢ郑州市重点建设工程质量监督站监制隐蔽工程检查验收记录GJ0.1—2—５工程名称: 河南省电力公司综合调度楼郑州市重点建设工程质量监督站监制隐蔽工程检查验收记录GJ０．1－2-5 工程名称：河南省电力公司综合调度楼G郑州市重点建设工程质量监督站监制隐蔽工程检查验收记录GJ0。
6. 室内外消火栓系统隐蔽工程检查记录表
GD-C4-611/1
单位（子单位）工程名称
分部/子分部/分项 （或系统/子系统）
所在的施工部位
广州苏逢锡专科门诊部室内精装修项目
消防给水
检验批编号
苏逢锡专科门诊部
施工单位
广东华元消防工程设计安装有限公司
项目负责人
曾国雄
分包单位
\
项目负责人
\
施工依据文件名称及编号
施工方案
施工单位 检查评定 综合结果
专业工长（施工员）签名 项目专业质检员签名：
监理（建设） 单位验收 综合结论
项目专业监理工程师 （建设单位项目专业负责人）签名：
检测调试负责人签名
年月日 年月日
质量验收依据文件名称及编号
《建筑给水排水及采暖工程施工质量验收规范》GB5024
验收日期：
年月日
至
年月日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要， 可附相关的示图、照片和附页、附表等作说明）：
基础砂垫层隐蔽
隐蔽工程检查验收记录
桂建质(附)
工程 名称
新建职工集资住房2＃楼
被隐蔽工程
所属检验批
名
称
砂和砂石地基检验批质量验收 记录
覆盖物所属 混凝土工程检验批质量验收记
检验批名称
录
隐蔽 部位
基础砂垫层
自 施工 时间
至
2010年10月19日 2010年10月20日
隐
蔽 内 容
基础砂垫层的厚度、含水率、湿密度、压实度等均符合设计及规范要求。（见砂 垫层压实度试验报告）
及
要
求
（隐蔽什么，是否符合设计及规范要求）
隐 蔽
隐蔽内容将被砼垫层所覆盖
原
因
施工
满足设计及规范要求
单位
检查
评定
结果 项目专业质量检查员：
（隐蔽内容被什理工程师： (建设单位项目专业技术负责人)
施工 单位 检查 评定 结果
监理 (建设)
单位 验收 结论
2010年10月20日
注：1.检验批质量验收中未含隐蔽验收的(如电线导管在被混凝土或砂浆覆盖前的隐蔽验收)可 用此表作被隐蔽工程检验批质量验收记录的附表；检验批质量验收中已含隐蔽验收的(如 钢筋安装)可不用此表。 2."桂建质(附)"后的小方格"□"内填写被隐蔽工程所属检验批的编号。
年月日
广西建设工程质量安全监督总站监制
隐蔽工程检查验收记录
广西工程质量监督总站统一印刷
隐蔽工程检查验收记录
桂建质（附)□□□□□□
工程名称
金乐福花园＃楼
被隐蔽工程所属检验批名称
室内给水系统管道及配件安装检验批
覆盖物所属检验批名称
砼工程检验批
隐蔽部位
一层
施工
时间
自200年月日
至200年月日
2、“桂建质（附)”后的小方格“□”内填写被隐蔽工程所属检验批的编号。
广西工程质量监督总站统一印刷
隐蔽工程检查验收记录
桂建质（附）□□□□□□
工程名称
金乐福花园＃楼
被隐蔽工程所属检验批名称
门窗工程
覆盖物所属检验批名称
水泥砂浆检验批
隐蔽部位
一层门窗
施工
时间
自200年月日
至200年月日
隐
蔽
内
容
及
要
求
1.窗洞水平基准线和洞口水平中心线;洞口垂直基准线和洞口垂直中心线均用墨斗弹出；
隐
蔽
原
因
浇注一层柱砼
施工单位检查评定结果
符合设计及施工规范要求,同意隐蔽
项目专业质量检查员：
200年月日
监理建设单位验收结论
同意验收
监理工程师：
（建设单位项目专业技术负责人）
200年月日
注：1、检验批质量验收中未含隐蔽验收的(如电线导管在被混凝土或砂浆覆盖前的隐蔽验收）可用此表作被隐蔽工程检验批质量验收记录的附表；检验批质量验收中已含隐蔽验收的（如钢筋安装）可不用此表。
隐蔽工程检查验收记录
桂建质(附）□□□□□□
工程名称
年产9。8万吨漂白蔗渣浆项目技术中心工程
GD-C4-611-1 隐蔽工程验收记录(通用表式二)
至
隐蔽工程验收记录（通用表式二）
GD-C4-611/1
单位(子单位)工程名称
分部/子分部/分项
（系统/子系统）
建筑电气安装工程检验批编号所在的施工部位
施工单位
项目负责人分包单位
/项目负责人/施工依据
文件名称及编号
《建筑电气工程施工质量验收规范》质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》相关施工图
名称及其图号
电气施工图纸 验收时间： 年 月 日 年 月 日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要,可附相关的示图、照片和附页、附表等作说明）:
十四防雷接地装置采用剪力墙、柱内两条φ16以上主钢为防雷引下线并预留接地端子，按防雷图纸的设计要求与规范进行施工，符合要求。
施工单位
检查评定
综合结果
专业工长(施工员)签名检测调试负责人签名项目专业质检员签名： 年 月 日监理(建设)
单位验收
综合结论项目专业监理工程师(建设单位项目专业负责人)签名: 年 月 日。
隐蔽工程施工记录表
隐蔽工程施工记录表隐蔽工程验收记录(地基验槽)编号:001 YBJL?-1 单位工程名称主变压器基础及构支架地基与基础(土石方工程) 分部(子分部)工程名称工程部位主变区域基础粘土层验槽日期设计要求地质土层基槽底设计标高实际地质土层粘土层轴线尺寸情况: 基底土质及各部位实际标高(附图) 基槽平面位置、几何尺寸、轴线尺寸符合设计要求。
地质土层及符合情况:基底土质为粘土，基底为老土层，均匀密实，无积水，无淤泥，无松散土。
符合设计要求。
设计标高误差情况:无。
验收结论:建设单位:(章) 勘察单位:(章) 设计单位:(章) 监理单位:(章) 施工单位:(章) 项目负责人: 项目负责人: 项目负责人: 监理工程师: 项目经理:年月日年月日年月日年月日年月日隐蔽工程验收记录(地基验槽)编号:001 YBJL?-1 单位工程名称主变压器基础及构支架地基与基础(土石方工程) 分部(子分部)工程名称工程部位主变区域基础2016.3.13 粘土层验槽日期设计要求地质土层基槽底设计标高实际地质土层粘土层轴线尺寸情况: 基底土质及各部位实际标高(附图) 基槽平面位置、几何尺寸、轴线尺寸符合设计要求。
地质土层及符合情况:基底土质为粘土，基底为老土层，均匀密实，无积水，无淤泥，无松散土。
符合设计要求。
设计标高误差情况:无。
验收结论:建设单位:(章) 勘察单位:(章) 设计单位:(章) 监理单位:(章) 施工单位:(章) 项目负责人: 项目负责人: 项目负责人: 监理工程师: 项目经理:年月日年月日年月日年月日年月日隐蔽工程验收记录(地基验槽)编号:001 YBJL?-1 单位工程名称屋外配电装置构筑物地基与基础(土石方工程) 分部(子分部)工程名称工程部位 110kV配电区域基础2016.3.3 粘土层验槽日期设计要求地质土层基槽底设计标高实际地质土层粘土层轴线尺寸情况: 基底土质及各部位实际标高(附图) 基槽平面位置、几何尺寸、轴线尺寸符合设计要求。
GD-C4-611-1 隐蔽工程验收记录(通用表式二)冷给水管
给排水管道透视图S407-SS01-6
验收时间：
年 月 日至
年月日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要, 可附相关的示图、照片和附页、附表等作说明）:
1、隐蔽内容:PE给水管DN50、DN40、DN32、DN25、DN20、DN15；
2、隐敝方法:暗敷于墙上；
隐蔽工程验收记录（通用表式二）
GD-C4-611/1
单位(子单位)工程名称 卡夫亨氏阳江新建食品工厂项目-酿造车间A-投料间前处理车间
分部/子分部/分项 （系统/子系统）
建筑给水排水及供暖分部/室内给水系统子分部/给水 管道及配件安装分项
检验批编号
／
所在的施工部位
首层2-1～1-3轴x2-A～2-M轴
3、施工方法:导管固定在墙内暗敷安装，导管接口采用电热熔连接；
4、检测调试内容:管道系统压力试验、管道灌水和通水试验；
5、管道的灌水试验和压力试验未发现渗漏，通水试验畅通；
6、隐蔽项目的各项隐蔽内容经检位 检查评定 综合结果
专业工长(施工员)签名 项目专业质检员签名：
检测调试负责人签名 年月日
监理(建设) 单位验收 综合结论
项目专业监理工程师 (建设单位项目专业负责人)签名:
年月日
／ 赵清林
／ 水排水及采暖工程 规范》GB50242-8、 据具体情况和需要,
年月日
年月日
施工单位
东莞市建工集团有限公司
项目负责人
赵清林
分包单位
施工依据 文件名称及编号
相关施工图 名称及其图号
／
项目负责人
／
建筑给水排水及供暖施工方案
隐蔽工程验收记录(通用表式二)
施工单位 检查评定 综合结果
专业工长（施工员）签名
检测调试负责人签名
经检查，符合设计及规范要求，同意隐蔽。
项目专业质检员签名：
年月日
监理（建设） 单位验收 综合结论
项目专业监理工程师 （建设单位项目专业负责人）签名：
年月日
项目负责人
杨标
分包单位
广州市国安消防有限公司
项目负责人
钟红兵
施工依据文件名称及编号
自动喷水灭火系统施工工艺标准（GSQB12-18-2006）
质量验收依据文件名称及编号
《自动喷水灭火新系统工程施工及验收规范》GB50261-2005
相关施工图名称及其图号
天面层喷淋平面图SX-24、喷淋系统图 SX-25
隐蔽工程验收记录 （通用表式二）
GD-C4-611/1 0 2 4
单位（子单位）工程名称
分部/市广源东门广场商住小区建设项目
自动喷水灭火系统/管网及系统组件安装/管网 安装
检验批编号
GD-C5-712129-24
天面层管网
施工单位
广东省电白建筑集团有限公司
验收日期：
年月日
至
年月日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要， 可附相关的示图、照片和附页、附表等作说明）：
隐蔽内容:自动喷水灭火系统管网安装。 隐敝方法:明装。 施工方法:采用管道支架、吊架安装，管道连接方式采用螺纹或法兰连接。 检测调试内容:管道连接后过水横断面面积符合要求，管道安装位置、横管安装的排水坡度及排水措施符合要 求，管道强度、严密性、通水试验符合要求。 检测结果:符合设计及规范要求。
建筑工程-防雷引下线隐蔽记录-填写范例
至
专业工长(施工员签名)
检测调试负责人签名
相关施工图名称及其图号
电气施工图纸2019年07月28日
项目专业监理工程师
（建设单位项目专业负责人）签名：
年 月 日
项目专业质检员签名：
2019年07月14日
《建筑电气工程施工质量验
收规范》GB50303-2015XXX ∕
施工图纸
XXX有限公司
质量验收依据文件名称及编号XXX工程
分包单位
施工单位项目负责人项目负责人
∕
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况
和需要，可附相关的示图、照片和附页、附表等作说明）：
所在的施工部位
基础~1层
隐蔽工程验收记录(通用表式二)
分部/子分部/分项（或系统/子系统）建筑电气/防雷及接地/防雷引下线及接闪器安
装
GD-C5-71252检验批编号
GD-C4-611/12019年07月28日
单位(子单位)工程名称施工依据文件名称及编号监理（建设）单位验收综合结论
符合施工质量验收规范要求
1、防雷引下线采用两根16以上主筋通长焊接作为引下线,下端与接地体焊接.；
2、防雷引下线安装的位置、均符合设计图纸及施工质量验收规范要求；
3、防雷引下线连接采用搭接焊接，焊接接头不小于10d；
验收时间
施工单位检查评定综合结果。
钢筋隐蔽工程资料
钢筋隐蔽工程资料————————————————————————————————作者：————————————————————————————————日期：2隐蔽工程验收记录工程名称：洛阳新区移动通信综合生产楼 GB50208-2002施工单位技术负责人： 质量检查员： 施工员：隐蔽部位 基础筏板卷材防水层 图号 基础平面图J1462.01-1、2 隐蔽日期2004年12月5日施工单位中国华西企业有限公司隐蔽检查内容1、 防水卷材及主要配套材料齐全，复检合格。
2、 卷材防水层细部处理符合要求。
3、卷材防水层与基层结合牢固，无皱折、起皮、鼓泡等现象。
监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年 月 日材料试验情况名称 合格证编号 复试单编号橡塑共混卷材 NO.0143号隐蔽工程验收记录工程名称：洛阳新区移动通信综合生产楼施工单位技术负责人： 质量检查员： 施工员：隐蔽部位 ○1-○5轴基础构造筏板钢筋安装图号 基础平面图J1462.01-1、2 隐蔽日期2004年12月13日施工单位中国华西企业有限公司隐蔽检查内容1、造筏板板面标高为-5.150米，筏板厚度为250mm 厚。
2、筏板配筋为Ф12@200双向、双层，钢筋保护层40mm 。
3、混凝土标号为C40防水抗渗砼，抗渗等级≥0.6Mpa ；剪力墙部位使用C45砼。
4、后浇带位置根据“工程联系单002号”改在○4轴线右侧2米处，按要求设置防水胶条。
以上内容经检查符合设计要求及施工规范规定。
监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年 月 日材料试验情况名称 合格证编号 复试单编号 HRB335Ф12 43310981 D04-11-5973 HRB335Ф1243310982 D04-11-5972 HRB335Ф12 43310979 D04-11-5979 HRB335Ф1243310980 D04-11-5978隐蔽工程验收记录工程名称：洛阳新区移动通信综合生产楼施工单位技术负责人： 质量检查员： 施工员：隐蔽部位 主楼基础筏板6-10轴钢筋图号 基础平面图J1462.01-1、2 隐蔽日期2004年12月17日施工单位中国华西企业有限公司隐蔽检查内容1、检查筏板标高、柱轴线位置、截面尺寸。
隐蔽工程检查验收附表格[详细]
![隐蔽工程检查验收附表格[详细]](https://img.taocdn.com/s3/m/86fa84768bd63186bcebbcf6.png)
隐蔽工程检查验收隐蔽工程检查验收目录1．目的 (3)2. 适用范围 (3)3. 定义 (3)4. 引用文件 (3)5. 责任 (3)6．行动要求 (3)6.1隐蔽工程内部检查验收 (3)6.2 隐蔽工程内业资料和工程实体检查内容 (4)6.3 隐蔽工程缺陷处理 (4)6.4隐蔽工程的验收 (5)7. 附录 (5)1．目的明确隐蔽工程内部检查验收流程与接口,规范隐蔽工程质量检查验收活动.2. 适用范围适用于*****工程(以下简称“本工程”)施工中涉及的隐蔽工程检查验收活动.3. 定义隐蔽工程:指在施工过程中将被掩埋、覆盖而无法在最终产品检验时进行详细检验的分部、分项工程或部位;隐蔽工程只能在施工过程中就进行检查验收,在“工程质量计划表”中按规定一般被选为停工待检点(H点),必须经选点单位授权人员检查签证,否则不能越过该点继续施工.4. 引用文件5. 责任5.1 专业工程处➢负责隐蔽工程复检,编制每次隐蔽范围内的设计文件清单,包括设计图纸、设计变更文件;➢提供准确、完整、清晰的质量证明文件、质量记录资料;➢编制综合隐蔽验收单会签单并负责传递、提交.5.2 质量检验处➢负责在工程管理部复检的基础上,对隐蔽工程进行验收检查,组织、配合监理监督进行隐蔽工程的检验、核验和核查.5.3 试验中心➢负责提供有关试验报告及资料,需要时参与、配合检查.5.4物资管理科➢负责提供材料、设备方面的有关技术、质量文件、资料,需要时参与、配合检查. 6．行动要求6.1隐蔽工程内部检查验收6.1.1隐蔽工程项目或部位,在施工过程中和完成以后,专业工程处负责进行自检,符合要求后通知质量检验处对隐蔽工程进行复检需提前一周.专业工程处负责填写隐蔽工程报验单(见附表7.1),填写隐蔽验收记录(土建专业隐蔽验收记录见附表7.2～附表7.6),隐蔽工程报验单(见附表7.1)编号规则同验收记录相同,按《检查和试验计划管理》程序收集、整理、保存或提供有关文件、记录,合格后负责通知质量检验处进行检查验收,并配合质量检验处、监理监督进行隐蔽工程的检验、核验和核查.并为隐蔽工程的检查、验证准备或提供必须的人员、器具和场所等资源,对隐蔽工程质量缺陷负完善、处理责任.6.1.2 质量检验处对隐蔽工程施工质量进行监督,在接到工程管理部验收通知后,及时对隐蔽工程内业资料进行检查,符合要求后到现场对工程实体进行检查,通知、组织和配合监理进行隐蔽工程的检验、核验和核查.6.1.3工程管理部必须按《检验和试验计划管理》程序收集、整理、保存或提供有关文件、记录,为隐蔽工程的检查、验证准备或提供必须的人员、器具和场所等资源.6.2 隐蔽工程内业资料和工程实体检查内容6.2.1隐蔽工程内业资料检查内容有(不限于):质量保证资料、施工技术资料、工程管理资料、质量验评资料等内业资料的完整性、准确性和齐全性.➢质量保证资料要检查原材料、半成品的出厂质量合格证明,抽样复试报告,各种试验检验报告,无损检测报告等;➢施工技术资料要检查施工技术方案、施工技术措施、工作(操作)程序等;➢工程管理资料要检查组织机构,人员资质,施工机具与计量器具精度、准确性、合格使用周期,管理程序等;➢质量验评资料要检查分项、分部工程质量检验评定表及相关资料.6.2.2 隐蔽工程实体检查内容有(不限于):实体与设计文件、施工规范、质量验评标准和施工技术方案、工作程序的一致性.➢工程实体与设计文件的一致性要检查隐蔽工程所使用的原材料、半成品等材料、设备的规格、型号、数量、质量、使用功能是否符合设计文件;➢工程实体与施工规范的一致性要检查隐蔽工程的施工技术方案、工作程序、施工技术记录是否符合施工规范;➢工程实体与质量验评标准的一致性要检查隐蔽工程的随机抽样、验评方法、抽查比例是否符合验评标准.对隐蔽工程可采取抽样检查和全数检查.6.3 隐蔽工程缺陷处理6.3.1内部检查验收中所发现工程实体中存在的一般质量问题或缺陷,由专业工程处进行整改、处理、完善,所发现的质量问题或缺陷属于不符合项时应按《不符合项控制》程序进行处理.内业资料中存在的问题或缺陷,由工程管理部进行整改、处理、完善.6.3.2处理完毕由质量检验处进行内部验证,符合要求后重新通知、组织和配合监理再次进行隐蔽工程的检验、核验和核查.6.3.3若有足够理由怀疑已经隐蔽的工程存在质量问题,监理有权对其进行重新检查,重新检查可由双方共同执行,也可由第三方执行.6.4隐蔽工程的验收6.4.1经监理检验符合设计文件、施工规范、质量检验标准的隐蔽工程才能验收,并在“工程质量计划表”对应栏目中签字放行;6.4.2核验符合设计文件、施工规范、质量检验标准的隐蔽工程必须及时办理“隐蔽工程验收记录”,记录原件经质量检验处、监理会签后,纳入工程竣工文件.6.5隐蔽工程下一道工序的施工6.5.1未经监理授权代表验收,或检验不符合设计文件、施工规范、质量检验标准的隐蔽工程,专业工程处不得进行下一道工序施工.6.5.2 经监理检验符合要求并签证、放行的隐蔽工程,专业工程处应抓紧时间进行下一道工序施工.6.5.3重要部位隐蔽工程隐蔽验收合格后(如主体结构、设备基础),应进行会签工作,会签格式(见附录7.7和7.8),会签单由专业工程处技术人员编制,专业、质检负责人审核确认后,经监理确认会签.会签应在隐蔽工作前3天内完成,会签完成后如果3天没有进行隐蔽,需重新进行会签,会签完成时间以监理最后一个QC人员签字的时间为准.会签时,会签单上N/A的专业,项目部的技术、QC确认后,监理不在确认.对于回填、灌浆、吊顶、石膏板墙、砌体墙等隐蔽的会签,只对需要隐蔽的某专业的物项进行会签确认,其他专业N/A即可,不需经监理确认会签.7. 附录7.1隐蔽工程报验单7.2隐蔽工程验收记录(通用表样)7.3地基验槽、地基处理工程7.4地下防水、防腐工程7.5地下砼结构工程7.6钢筋工程7.7土建隐蔽工程会签单7.8安装隐蔽工程会签单隐蔽工程验收申请表表号: A14-03填报说明:本表一式 3 份,由承包单位填报,项目监理机构、总承包单位、承包单位各1份.隐蔽工程验收记录(表样)编号:按施工验收记录编号填写7.3地基验槽、地基处理工程隐蔽工程验收记录(地基验槽、地基处理工程)编号:按施工验收记录编号填写项目专业质量检查员:项目专业技术负责人: 总承包单位专业工程师:专业监理工程师: 设计单位: 勘察单位:填表日期: 年月日7.4地下防水、防腐工程隐蔽工程验收记录(地下防水、防腐工程)编号:按施工验收记录编号填项目专业质量检查员:项目专业技术负责人:总承包单位专业工程师:专业监理工程师:填表日期: 年月日7.5地下砼结构工程隐蔽工程验收记录(地下混凝土结构工程)编号:按施工验收记录编号填写项目专业质量检查员:项目专业技术负责人:总承包单位专业工程师:专业监理工程师:填表日期: 年月日隐蔽工程检查验收7.6钢筋工程隐蔽工程验收记录(钢筋工程)编号:按施工验收记录编号填写项目专业质量检查员:项目专业技术负责人:总承包单位专业工程师:专业监理工程师:填表日期: 年月日土建隐蔽工程会签单机组号: 部位:计划隐蔽日期: 设计文件清单编号: 会签单编号:安装隐蔽工程会签单机组号: 部位:计划隐蔽日期: 设计文件清单编号: 会签单编号:。
JGJ196-2010全部附表
附表A 塔式起重机安装自检表表A 塔式起重机安装自检表
续表A
续表A
续表A
注：1 表中项目打*的为保证项目，其他为一般项目；
2 表中打“—”的表示该处不必填写，而只需在相应“备注”中说明即可；
3 对于不符合要求的项目应在备注栏具体说明，对于要求量化的参数应按规定量化在备注栏内；
4 表中d表示钢丝绳公称直径；
5 钢丝绳磨损量=【（公称直径—实测直径）/公称直径】x100%。
附录B 塔式起重机安装验收记录表表B 塔式起重机安装验收记录表
附录C 塔式起重机周期检查表表C 塔式起重机周期检查表
续表C
续表C
塔机基础验收表。
