全站仪整平以及气泡校正方法

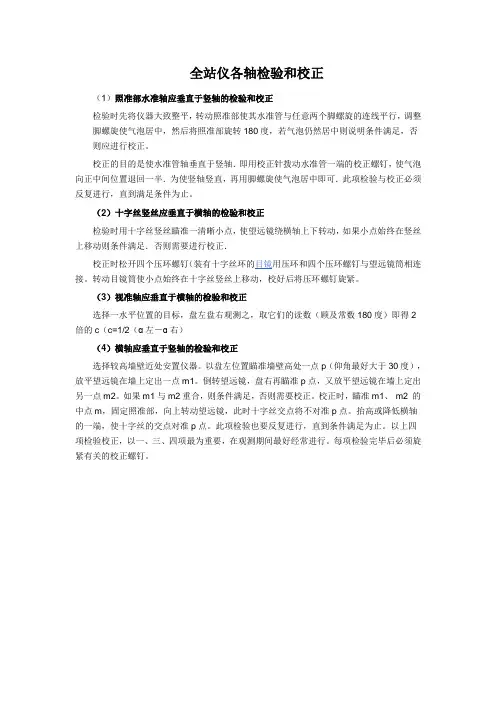

全站仪各轴检验和校正
全站仪各轴检验和校正
（1）照准部水准轴应垂直于竖轴的检验和校正
检验时先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中，然后将照准部旋转180度，若气泡仍然居中则说明条件满足，否则应进行校正。
校正的目的是使水准管轴垂直于竖轴．即用校正针拨动水准管一端的校正螺钉，使气泡向正中间位置退回一半．为使竖轴竖直，再用脚螺旋使气泡居中即可．此项检验与校正必须反复进行，直到满足条件为止。
（2）十字丝竖丝应垂直于横轴的检验和校正
检验时用十字丝竖丝瞄准一清晰小点，使望远镜绕横轴上下转动，如果小点始终在竖丝上移动则条件满足．否则需要进行校正．
校正时松开四个压环螺钉（装有十字丝环的目镜用压环和四个压环螺钉与望远镜筒相连接。
转动目镜筒使小点始终在十字丝竖丝上移动，校好后将压环螺钉旋紧。
（3）视准轴应垂直于横轴的检验和校正
选择一水平位置的目标，盘左盘右观测之，取它们的读数（顾及常数180度）即得2倍的c（c=1/2（ɑ左－ɑ右）
（4）横轴应垂直于竖轴的检验和校正
选择较高墙壁近处安置仪器。
以盘左位置瞄准墙壁高处一点p（仰角最好大于30度），放平望远镜在墙上定出一点m1。
倒转望远镜，盘右再瞄准p点，又放平望远镜在墙上定出另一点m2。
如果m1与m2重合，则条件满足，否则需要校正。
校正时，瞄准m1、m2 的中点m，固定照准部，向上转动望远镜，此时十字丝交点将不对准p点。
抬高或降低横轴的一端，使十字丝的交点对准p点。
此项检验也要反复进行，直到条件满足为止。
以上四项检验校正，以一、三、四项最为重要，在观测期间最好经常进行。
每项检验完毕后必须旋紧有关的校正螺钉。
全站仪维修
一）电子气泡；指标差以及2C校正1．电子气泡校正：将仪器置于脚架或者校正台，开机通过电子气泡整平一个方向。
按激光键¤+ON/OFF开机，出现“电子气泡管调整”。
正倒镜照准同一个目标（大致在90°方向）按F3置零；调整完成按ENT。
备注：如果电子气泡偏差很大，软件校正不成功（反复提示照准，置零。
）则为补偿器问题，需要发往当地维修部处理2．指标差校正：将仪器置于脚架或者校正台，整平。
F1+F4+ON/OFF开机，选择“2轴”（不需要校正3轴），正倒镜照准同一个目标按F3置零，调整完成按ENT备注：如指标差无法校正，原因：①横轴垂直度（支架差）超限；②横轴水平度（2C）超限；如确认这两项指标都没有问题，可以做F1+F2+F4+ON/OFF（选择RL）→ENT展开。
③要还是不行，就需要将指标差校正从无补偿作起：F1+F4+ON/OFF开机：①2轴②1轴③无，先选择“③无”作一次校正，然后选择“②1轴”作一次校正，最后作2轴的校正。
如果以上方法都不可以，则为补偿器的问题，请发往当地维修部处理。
3．2C校正：和其他国产仪器以及经纬仪一样，调节目镜十字丝左右两个校正螺丝。
（二）软件问题1．输入仪器高，棱镜高死机；2．平距不能计算；3．放样方位角不对；以上几种软件问题一般可以通过对仪器作坐标数据初始化来解决，如初始化解决不了，则需要重装程序，请发往当地分公司进行程序升级。
方法：①F2+F5+ON/OFF 开机，出现“坐标数据初始化”，按ENT键，仪器自动完成回到电子气泡界面；②按ESC→F5→F1→F1→选择第五项“全部清除”→ENT（R300仪器不需要作这项）备注：程序升级完之后，一定要按顺序对仪器作以下几个步骤的校正：①工厂出荷：F2+F4+ON/OFF开机，出现仪器版本号“V ersion number V***”按F1→F5→ENT，出现四个选项，选择默认的选项再按ENT。
仪器自动完成回到电子气泡界面②仪器语言改为中文：ENT→F5→F1→F5→F5→F4→ENT→F4→ENT→F5→ON/OFF③坐标数据初始化：F2+F5+ON/OFF以下程序版本不需要升级：R300仪器V34BR300X仪器V342aR300X仪器V344。
经纬仪全站仪对中整平操作步骤及要领
经纬仪全站仪对中整平操作步骤及要领Hessen was revised in January 2021经纬仪、全站仪对中整平操作步骤及要领对中整平共有五大步骤：1对中2粗平3精平4再对中5再精平?一、对中：1、打开脚架安置仪器?弯腰松开三个脚架固定螺旋打开脚架。
要领：左手扶脚架上端同时转动脚架，右手依次松开三个固定螺旋。
注意以松开能抽动架腿即可，不要松的太多。
直腰左手将脚架提起与肩同高，同时同时转动脚架，右手依次拧紧三个固定旋。
双手握两个架腿空间的下方，保持双手平行打开架腿，将脚架架在点位上方。
要领：三个架腿呈等边三角形，点位处在三角形的正中，每个架腿距离点40—50公分，同时眼睛与架头平视，保证架头水平。
取出经纬仪放在脚架上，用连接螺栓固定。
2、对中调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，稍微提起两个脚架慢慢移动，使对点器对准点位。
要领：双手要保持平行，凭感觉保持架头平行，当架头不平行时，区分倾斜方向后，前后移动某一架腿，使架头平行。
（架头平行是保证整平速度的关键条件）二、粗平：1、看清园气泡所在位置，判别应该升高或降低那个架腿。
要领：必须用架腿进行粗平，不能用脚螺旋进行粗平，否则对点器偏离太多。
2、升降架腿使圆水准器泡居中。
要领：升降架腿时左手大拇指压在活动的架腿上，其余四只抓紧固定的架腿，这样即使松开紧固螺旋架腿也不会大起大落，同时还可以控制架腿的微调。
另外，升降架腿时，园气泡的移动范围只能在本位置的±90度内，否则会造成升降过量，影响粗平速度。
三、精平：1、将管水准器与任意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
要领：脚螺旋转动不能超过90度，否则造成对点器严重偏离点位。
2、将管水准器转动90度，与刚才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
要领：此时一定不要转动步骤1中的两个螺旋，否则将破坏步骤1中调整好的平行线。
宾得R-202NE全站仪操作说明
宾得R-202NE系列全站仪(Pentax Total Station)培训说明一、仪器的取放，保养仪器要轻拿轻放，专人保管。
保持仪器的整洁。
二、如何进行高差、距离的测量开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）F1测距：测量功能（按一次为普通测量，快速按二次为连续测量）F2目标：更改目标类型（二种模式可选，棱镜P-30，免棱镜N 0）F3置零：快速按两次即可将水平角置零F4显示：按此键可以改变显示字体的大小F5模式：按此键可在A，B模式中转换三、如何测坐标开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F2测量→1.直角坐标数据（测量方法选择）ENT→仪器点设定PN：点名（或点号），X,Y,Z坐标（其中Z为高程，可不输入），IH：仪器高，PC：编码（可不输入），一切都输入完毕且正确后，按F5接受→F5后视点(进入仪器点水平角设定),同样，输入后视点各项参数后→按F5接受→F5确定（在瞄准后视点后，按F5确定）→进入坐标测量界面F1测距：测量功能，F2存储：存储坐标数据，F3测量存储：直接测量数据并存在仪器里，F4修订：可以更改点名（号），棱镜高PH，编码PC等。
四、如何进行悬高测量开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F5页替换→F2计算→4.悬高测量ENT（进入悬高测量界面）输入好棱镜高PH，瞄准基准点，按F1测距→按ENT（进入悬高状态）我们只需转到需要的位置，即可得到该点的高度。
五、如何放样开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F5页替换→F1放样→1.放样（方样方法选定，按ENT）→仪器点设定（输入各项参数）→F5接受→仪器点水平角设定→后视点→后视点设定→照准后视点后，按F5确定→放样坐标设定（正确输入X,Y，PH后，按F5接受）A.从内存调出要放样的坐标(可以搜索点号找到点坐标)B.可以手工输入要放样点的坐标注意：PN（点号）；PH（棱镜高）；D H.angle(水平角)；D V.angle（垂直角）；D H.dist（水平距离）；Dx、Dy、Dz(在x、y、z方向上的差值)，这些信息可以在同一屏幕下显示，当然你也可以选择多屏显示。
全站仪调平的方法
全站仪怎么调平全站仪调平的方法这里系统说一下正确整平仪器的方法、和如何判断是否气泡管问题，以及简单的气泡偏差时的正确校正方法和步骤。
1、正确调平仪器（全站仪）的方法：(1)架设：将仪器架设到稳固的三脚架上，旋紧中心螺旋。
(2)粗平：看圆气泡(精度相对较低，一般为1分)，分别旋转仪器的3个脚螺旋将仪器大致整平。
(3)精平：使仪器照准部上的管状水准器(或者称长气泡管)平行于住意一对脚螺旋，旋转两脚螺旋使气泡居中(最好采用左拇指法，即左右手同时转动两个脚螺旋，并且两拇指移动方向相向，左手大拇指方向与气泡管气泡移动方向相同。
)；然后，将照准部旋转90°，旋转另外一个脚螺旋使长气泡管气泡居中。
(4)检验：讲仪器照准部再转90°，若长气泡管气泡仍居中，表示已经整平；若有偏差，请重复步骤(3)。
正常情况下重复1～2次就会好了。
2、气泡是否有问题的检验：(1)架设：将仪器架设到稳固的三脚架上，旋紧中心螺旋。
(2)粗平：看圆气泡(精度相对较低，一般为1分)，分别旋转仪器的3个脚螺旋将仪器大致整平。
(3)精平同时进行检验：使仪器照准部上的管状水准器(或者称长气泡管)平行于住意一对脚螺旋，旋转两脚螺旋使气泡居中；然后，将照准部旋转180°，此时若气泡仍然居中，则管状水准器轴垂直于竖轴(长气泡管没有问题)。
如气泡不居中，就需要校正。
3、校正方法：(A)按照检验的步骤进行到第(3)步，确定偏差量即气泡偏离中间的差量。
(B)用改针调整长气泡管的校正螺钉，使气泡返回偏差量的1/4。
若前面的差量无法精确知道，这里可大概改正；然后重复检验步骤的第(3)步骤。
(C)重复前面步骤，一般重复1～2次即可调好。
调好后，再按照整平步骤进行仪器整平。
这里提及一下，在长气泡管调整后最好再确认一下圆气泡，若有偏差也调一下。
4、补充：气泡管气泡为什么会出现偏差？原因：(1)圆气泡管一般由3个螺钉固定，内部有一个波形弹簧。
全站仪校正与校验的方法与步骤分享
全站仪校正与校验的方法与步骤分享全站仪是现代测量与地理信息领域中常用的仪器之一，广泛应用于建筑、工程、测绘等领域。
全站仪的准确性对于测量结果的可靠性至关重要，因此，全站仪的校正与校验是非常必要的工作。
本文将分享关于全站仪校定与校验的方法与步骤。
全站仪校定是指通过对仪器内部各项参数的测量与调整，使得仪器的测量结果更加准确、稳定。
校定过的全站仪能够提供更加可靠的数据，减少测量误差，保证测量工作的精确性。
以下是全站仪校定的一般步骤：1. 准备工作：首先，要保证测量环境的稳定与安全。
全站仪应放置在平稳的基准上，避免仪器的晃动或位移对测量结果产生干扰。
同时，要确保周围没有遮挡物或较强的光源，以免影响测量。
2. 水平调节：使用调平脚等工具调节仪器水平。
可以利用仪器内部的气泡级或陀螺仪等来辅助调平。
水平调节是确保全站仪测量结果准确性的关键步骤，应仔细操作，遵循仪器的操作手册。
3. 方位校正：全站仪方位校正的目的是使仪器测量方向与真北方向保持一致。
可以通过观测已知控制点的方位角以及利用地理北指针等方式来进行方位校正。
根据仪器的型号和品牌，具体的方位校正方法可能会有所不同，但基本原理是相同的。
4. 距离校正：根据测量的精度要求，进行距离校正是非常重要的步骤。
一般通过测量已知距离，比如基线的长度，来校正全站仪的距离测量误差。
校正的方法有多种，可以利用仪器内部的自动距离校准功能，或者通过外部工具进行检验与调整。
5. 角度校正：角度校正是保证全站仪测量准确性的重要步骤。
根据仪器的型号和功能不同，可以通过观测已知角度或使用标准校准角度器等工具来进行角度校正。
在校准过程中，还需要注意避免热胀冷缩等因素对角度测量的影响。
6. 重复校正：一次校正无法完全确保全站仪的准确性，因此，建议多次进行校正与检验，以确保测量结果的可靠性。
在多次校正过程中，可以通过对比不同校正时的测量结果，评估校正过程的稳定性与一致性。
总结：全站仪校定与校验是保证测量准确性的重要工作。
简述全站仪对中及整平的综合步骤
全站仪对中及整平的综合步骤如下：
1. 安装全站仪：将全站仪放置在测量站点的合适位置，确保仪器底部与测量点接触良好，尽量保持仪器稳定。
2. 初步整平：通过调整全站仪的脚螺旋，使仪器的水平气泡居中，完成初步整平。
3. 对中：通过调整脚螺旋或者对中杆，使仪器的对中杆与测量点重合，完成对中操作。
4. 精确整平：在对中完成后，再次调整脚螺旋，使仪器的水平气泡精确居中，完成精确整平。
5. 检查：在完成整平和对中操作后，应进行检查，确保仪器的稳定性和测量的准确性。
检查内容包括水平气泡是否居中、对中杆是否与测量点重合等。
6. 开始测量：在确认全站仪已经完成对中和整平操作后，可以开始进行测量工作。
在测量过程中，应随时注意仪器的稳定性和测量的准确性，如有异常，应及时进行调整。
经纬仪、全站仪、水准仪的使用方法
经纬仪的使用一、安置仪器安置仪器是将经纬仪安置在测站点上，包括对中和整平两项内容。
对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上；整平的目的是使仪器竖轴处于铅垂位置，水平度盘处于水平位置。
1．初步对中整平（1）用锤球对中，其操作方法如下：1）将三脚架调整到合适高度，张开三脚架安置在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。
2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。
调整脚螺旋，使圆水准器气泡居中。
3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。
（2）用光学对中器对中时，其操作方法如下：1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。
2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。
2．精确对中和整平（1）整平先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b所示，转动第三个脚螺旋，使水准管气泡居中。
再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。
图3-7 经纬仪的整平（2）对中先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。
锤球对中误差一般可控制在3mm 以内，光学对中器对中误差一般可控制在1mm 以内。
全站仪整平办法
全站仪整平办法全站仪整平的最简单办法就是90 度法。
(1) 转动 3 个脚螺旋让圆水泡大约居中。
(2) 根据长气泡管精确整平。
具体方法是，先转动找准部失长气泡管与2 个脚螺旋的任意2 个大致水平，转动这两个脚螺旋使气泡居中；然后将照准备部转动大约90 度，再转动另外1 个刚才没有转动过的脚螺旋使气泡居中。
若顺利一次即可搞定。
若不行，重复(2) 步骤。
补充一点：当同时调整2个脚螺旋进行整平时，左右手转动脚螺旋要相对着旋转；一般情况下气泡的移动与左手大拇指同向。
下面补充些详细的对中整平知识：一，对中整平概念：对中整平是测绘学科中十分基础的一个术语，它是任何一个测量工作者进行测量时必须首先完成的操作。
对中整平包括两个部分：对中和整平。
对中——使仪器的中心和测站点的标志中心在同一铅垂线上。
对中一般分为垂球对中、光学对点器对中、强制对中和激光对中；整平——使仪器的竖轴竖直，水平度盘水平。
二，对中整平的目的：对中的目的就是安置仪器使其中心和测站点标志位于同一条铅垂线上。
可以利用垂球对中或光学对点器对中。
整平的目的就是通过调节水准管气泡使仪器竖轴处于铅垂位置。
粗略整平可安置经纬仪时挪动架腿，使圆水准器气泡居中；精确整平则是按“左手法则”旋转脚螺旋使照准部水准管气泡居中。
三，对中整平步骤：用光学对中器进行对中和整平步骤：1、粗对中——固定三脚架一条腿，移动两条腿；2、精对中——调脚螺旋；3、粗平——升降三脚架使圆水准器气泡居中；4、精平——调脚螺旋(首先，水准管平行两个脚螺旋方向，调该两个脚螺旋，使水准管气泡居中，旋转90 度使水准管垂直该两个脚螺旋方向，调第三个脚螺旋，使水准管气泡居中。
检查任何方向气泡居中。
)5、检查对中；6、反复进行上述操作，直到对中和整平都满足要求。
三，在松软或山地上对中整平经纬仪的技巧刚从学校毕业的同学可能对土木工程的一些仪器使用比较头痛，他们在学校不可能有太多的实践经验。
如何在松软或山地上对中整平经纬仪一直是个比较困难的问题，一般而言学校里对准地面点，许多老师教的是把经纬仪大致对中，然后直接用经纬仪的脚螺丝调平，重新看对中，如果有偏差再移动经纬仪使仪器对中，反复几次就对中了。
全站仪的检查与校正方法
全站仪的检查与校正方法01、长水准器的检查和校正1、检查1、将仪器安放于较稳定的装置上(如三脚架、仪器校正台)，并固定仪器；2、将仪器粗整平，并使仪器长水准器与基座三个脚螺丝中的两个的连线平行，调整该两个脚螺丝使长水准器水泡居中；3、转动仪器180°观察长水准器的水泡移动情况，如果水泡处于长水准器的中心，则无须校正；如果水泡移出允许范围，则需进行调整。
2、校正1、将仪器在一稳定的装置上安放并固定好；2、粗整平仪器；3、转动仪器，使仪器长水准器与基座三个脚螺丝中的两个的连线平行，并转动该两个脚螺丝，使长水准器水泡居中；4、仪器转动180°，待气泡稳定，用校针微调正螺钉，使水泡向长水准器中心移动一半的距离；5、重复3、4步骤，直至仪器用长水准器精确整平后转动到任何位置，水泡都能处于长水准器的中心02、圆水准器的检验与校准1、检验长水准器检校正确后，若圆水准器气泡亦居中就不必校正。
2、校正若气泡不居中，用校正针或内六角搬手调整气泡下方的校正螺丝使气泡居中。
校正时，应先松开气泡偏移方向对面的校正螺丝(１或２个)，然后拧紧偏移方向的其余校正螺丝使气泡居中。
气泡居中时，三个校正螺丝的紧固力均应一致03、望远镜分划板检验与校正1、检验１、整平仪器后在望远镜视线上选定一目标点Ａ，用分划板十字丝中心照准Ａ并固定水平和垂直制动手轮。
２、转动望远镜垂直微动手轮，使Ａ点移动至视场的边沿(Ａ′点)。
３、若Ａ点是沿十字丝的竖丝移动，即Ａ′点仍在竖丝之内的，如左图，则十字丝不倾斜不必校正。
若Ａ′点偏离竖丝中心，如右图，则十字丝倾斜，需对分划板进行校正。
2、校正１、首先取下位于望远镜目镜与调焦手轮之间的分划板座护盖，便看见三个分划板座固定螺丝(见附图)。
２、用螺丝刀均匀地旋松该三个固定螺丝，绕视准轴旋转分划板座，使Ａ′点落在竖丝的位置上。
３、均匀地旋紧固定螺丝，再用上述方法检验校正结果。
４、将护盖安装回原位04、光学下对点器的检查和校正1、检查1、将仪器安置在三脚架上并固定好；2、在仪器正下方放置一十字标志；3、转动仪器基座的三个脚螺丝，使对点器分划板中心与地面十字标志重合；4、使仪器转动180°，观察对点器分划反中心与地面十字标志是否重合；如果重合，则无需校正；如果有偏移，则需进行调整；2、校正1、将仪器安置在三脚架上并固定好；2、在仪器正下方放置一十字标志；3、转动仪器基座的三个脚螺线，使对点器分划板中心与地面十字标志重合；4、使仪器转动180°，并拧下对点目镜护盖，用校针调整4个调整螺钉，使地面十字标志在分划板上的像向分划板中心移动一半；5、重复3、4步骤，直至转动仪器，地面十字标志与分划板中心始终重合为止。
全站仪的五种校正方法
一气泡校正1,长气泡:首先将气泡平行于两脚螺旋,假设为0度方向,再调平.再旋转90度使气泡垂直于第三个脚螺旋再调平.然后回到0度位置看是否居中,如不居中照之前方法重来,再90度方向看是否居中,如不平如前一样.要是这两方向都平就旋转至180度方向.看气泡是否居中,是则不用校,不是则要校.其方法如下(首先看差多少,再确定差的一半距离.再通过调校正螺丝使其改正一半.在调的时候始终把握这样一个观念气泡在那边就那边高,校正螺丝是顺时针升高,逆时针降低.只把握住这点不管校正螺丝在左边还是右边都可照此做.上面做完之后回到0度位置.看是否居中,如不居中照以上方法重来.)2,圆气泡:这项是在长气泡完好的基础上做的,首先将长气泡调平,这里是指各方向都已平了.然后看圆气泡是否居中,如不是则通过调气泡下面三颗螺丝将其调平.当然这里面有经验,总之在保证各螺丝既紧又能使其居中.一般哪边高就调哪颗.3,对中器;这项相对以上要难点.书上说是首先要将仪器调平,但经验告诉不必这么做,因为我们这是在校对中器.将仪器架好之后,我们假设0度方向,把对中器对准地面一个目标,目标越小越好.最好是自己做个十字点.然后旋转180度,看是否对中,如不是则要校.这是只说全站及电经,光经比较难而且实用性不大.首先打对中器护盖看到四颗螺丝.再看对中器的十字丝或者小圆点在地面目标的哪边.例如在上边就松上面那颗螺丝,紧下面那颗.在这里请注意,也只是改一半,调到差距一半即可.同理左边就松左边紧右边.其它方向按此理推.然后旋转至0度位置看是否居中,如不是照止方法重做.(注意,一般几个螺丝都会动才行.但基本方法都是如此.但这只针对于对中器是正镜才这样调,倒镜反之.国产仪器及日本仪器都是这样的.)4,2C值校正:首先将仪器整平,在20米外贴一十字丝.先在盘左照准目标再置0,再旋转180度盘右照准目标读数,正常情况是180度正负15秒.如不是就要校正,最好是这样多做几次以确定误差到底有多大,然后通过水平微动改误码差一半,这时十与目标不重合,十字丝在目标左边就松左边紧右边,反之松右边紧左边.再回到盘左按之前方法重来.反复几次看误差是否达到允许范围.(这是水平角}5,I角校正:仪器调平,打开补偿器,这中是针对于有补偿器的全站及电子经纬仪的.这类仪器都是自动校正的,只需我们按步骤做就行.盘左照准目标读垂直角,再盘右位置读垂直角.然后盘左加盘右看是否是360正负15秒.如不是则需校正.方法如下: 关机然后电源加F1开机,(电源和F1同时按下,但电源只按将近不到1秒钟就行,F1不放)进入仪器校正模式,按F1垂直角校正,千万不要按F2.再过0盘左照准目标按回车,盘右照准目标按回车,校正完毕.自己再按最先的方法再做几次看是否在允许范围内.一台仪器如全站其校正指标共十项,但条件限制一般野外只能校正五项.。
全站仪的校正与精度评定方法
全站仪的校正与精度评定方法全站仪是一种用于测量地面上各种参数的仪器。
它的功能包括测量水平角、垂直角和斜距等，以及用于测量和记录坐标数据、高程数据等。
全站仪的准确性对于测绘和工程测量非常关键，因此校正和精度评定是确保全站仪正确工作的重要环节。
一、校正方法1. 水平校正全站仪的水平校正是保证水平视轴和水平转轴水平的关键步骤。
一种常见的校正方法是使用平面望远镜法。
首先，将全站仪设置在一个稳定平整的基础上，然后利用调整螺旋和气泡水平仪使水平转轴水平。
接着，在两个相距较远的测站上放置一个参考标志物，并使用全站仪测量这两个点的水平角。
如果两个点的水平角相等，则表明水平视轴和水平转轴已经校正到了正确的位置。
2. 垂直校正垂直校正是校正全站仪测量垂直角所需的步骤。
一种常用的方法是使用挂线法。
首先，在一个参考点上悬挂一根铅垂线，并使用全站仪测量这根线对应的垂直角。
然后，将全站仪移至另一个点上，再次测量该点对应的垂直角。
如果两个测得的垂直角相等，则说明垂直视轴已经校正到了正确的位置。
二、精度评定方法全站仪的精度评定是确定其测量结果的精确程度的过程。
下面将介绍两种常用的精度评定方法。
1. 闭合路线法闭合路线法是一种通过测量闭合路线获取全站仪精度的方法。
首先，在一条闭合路线上设置若干个控制点，并使用全站仪测量每个控制点的坐标。
接着，回到起点，再次测量其坐标。
将两次测量结果进行比较，计算出全站仪测量结果的误差。
根据测量结果的误差来评定全站仪的精度。
2. 比对法比对法是通过与高精度测量工具进行比对来评定全站仪精度的方法。
将全站仪测量结果与其他精度较高的测量工具进行对比，例如使用激光测距仪进行距离比对、使用全站仪测量标准角度进行角度比对等。
根据比对结果来评定全站仪的精度。
三、结论全站仪的校正和精度评定对于保证测量结果的准确性和可靠性非常重要。
水平校正和垂直校正是校正全站仪的关键步骤，确保水平和垂直视轴位置正确。
闭合路线法和比对法是常用的精度评定方法，通过测量闭合路线或者与其他高精度测量工具进行比对，来评定全站仪的精度。
全站仪及其检校
全站仪及其检校徕卡是瑞士产的高精度全站仪，其中以TPS1000系列中的2003（1+1ppm)是目前世界上精度最高的一款全制动全站仪，但是，一般建筑上用不上，只有在一些高精度的机械测量和高速铁路才会用到。
而其1200系列就比较广泛的运用在建筑中其中的1201是一款不错的仪器，其精度为2+2ppm（好像是，我也记不太清楚）当然，这些仪器都比较贵，因为，它们带马达，其价格一般都在20万以上。
如果不带马达就比较便宜。
当然，徕卡不止这几种些列，我只是简单介绍一下他们最好的两种些列。
【简介】全站仪，即全站型电子速测仪（Electronic Total Station）。
是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
【原理】全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。
根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级，【简史】全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。
全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。
最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。
全站仪水准仪校核方法
水准仪校核方法1、圆水准器的检验和校正：转动脚螺旋使圆水准气泡居中；将仪器旋转180 度，如气泡居中，则正常，否则需校正。
校正方法：首先整平仪器，使圆水准气泡居中，旋转180 度，调整脚螺旋，使气泡退回到偏离量的一半；松开圆水准仪的固定螺旋，用拔针，拔动圆水准器的校正螺丝，使气泡居中；重复第二步直到，仪器转到任何位置，圆水准气液始终居中。
2、角的检验与校正检验方法：在平坦地面上选取相距100m 的高差为ΔHA、ΔHB 两点；将水准仪置于A、B 两点之间,在距A 或B 点,1m 处测其高差ΔH′若ΔH=ΔH′则正常，否则需校正。
校正方法：将需校正的仪器整平置于A、B 之间的A 端或B 端，在A 尺上读出a1;然后读出B 尺，其读数为a1+ΔH′，用拔针拔动校正螺旋使a1+ΔH′=a1+ΔH 重复以上步骤，使仪器放任一位置，a1+ΔH′=a1+ΔH。
3、十字丝的检验与校正检验方法：整平仪器，将横丝对准一固定点；转动水平微动螺旋，如固定点始终在横丝上移动则正常，否则需校正；校正方法：螺丝刀松开十字环三个管转动螺旋；转动十字丝环移动到点位偏移量一半，重复以上操作直到满足条件为止。
其它故障送仪器检测单位，检测校正。
全站仪校核方法（1）照准部水准器的检验和校正检验方法：a、将仪器置于平坦，坚固地面上，转动脚螺旋使水准泡居中。
b、转动照准部90 度调动仪器，使水准气泡居中c、将照准部旋转180 度，若气泡无偏差则无需校正，否则校正。
校正方法：a、转动脚螺旋，使气泡移动偏离量的一半；b、用校正针转动水准器校正螺旋，改正偏离的另一半，使气泡居中；重复1-5 步，直到照准部在任一方向上气泡都居中。
（2）圆水准器的检验与校正检验方法：a、照准部水准器校正，使用照准部水准器仔细在整平好仪器；b、检查圆水准气泡的位置，若气泡偏差离中心，则作如下校正；校正方法：a、松开气泡偏离最远方向的圆水准器，校正螺旋；b、调整所在3 个校正螺旋，使气泡居中并使3 个校正螺旋的旋紧程度一致。
全站仪调平方法
全站仪调平方法
全站仪是一种用于测量地面和建筑物高程的仪器，它在土木工程、建筑工程和
地质勘探等领域得到了广泛的应用。
在使用全站仪进行测量时，确保其水平是非常重要的，因为只有水平的全站仪才能提供准确的测量数据。
因此，全站仪的调平是使用过程中必不可少的一环，下面我们来介绍一些全站仪调平的方法。
首先，我们需要准备一些工具，包括调平器、螺丝刀、水平仪等。
在进行调平
之前，我们需要先将全站仪放置在一个相对平整的地面上，这样可以减少调平的难度。
接下来，我们可以使用调平器来进行初步的调平。
调平器是一种专门用于检测
仪器是否水平的工具，我们可以将其放置在全站仪的底座上，通过调整全站仪的三脚螺丝来使调平器显示水平。
这样就完成了全站仪的初步调平。
然后，我们可以使用水平仪来进行进一步的调平。
将水平仪放置在全站仪的测
量板上，通过调整全站仪的螺丝来使水平仪显示水平。
这样就可以确保全站仪在水平状态下进行测量。
除了以上方法外，我们还可以使用目标板进行调平。
将目标板放置在远处的地
面上，通过全站仪观测目标板的位置，然后调整全站仪的螺丝，使其测量结果与目标板的位置一致。
这样也可以实现全站仪的调平。
总的来说，全站仪的调平是非常重要的，只有保持全站仪的水平状态，才能得
到准确的测量数据。
通过使用调平器、水平仪和目标板等工具，我们可以有效地完成全站仪的调平工作。
希望以上方法能够帮助大家更好地使用全站仪进行测量工作。
全站仪校正方法
全站仪校正方法校正操作顺序：校正长水准器→校正圆水准器→校正分划板竖丝→校正高低差(需工装)→校补偿器机械零位→校2C→关补偿器校指标差→软校补偿器→开补偿器校指标差方法：1长水准器检验方法：1．转动仪器，使长水准器与任意两个脚螺旋连线平行，然后调整脚螺旋，使气泡居中；2．转动仪器90°，调整第三个脚螺旋，使长水准器的气泡居中；3．重复1，2步骤，使仪器在以上两个位置时长水准器的气泡居中；4．将仪器绕竖轴旋转180º；5．如果此时长气泡仍然居中（或不超过格值的四分之一），说明长水泡与竖轴垂直。
校正方法：1．在完成以上检验方法后，观察水准器偏移量；2．用校正针校正调整螺钉，使长水准器往回移动二分之一的偏移量；3．将仪器旋转180º，检查校正结果；4．重复上述步骤，直至气泡居中。
2 圆水准器长水准器检验后，若圆水准器气泡已居中（或不超出分划圆圈），说明圆水准器与竖轴垂直。
校正方法：1．长水准器居中后，再校正圆水准器；2．先松开气泡偏移方向对面的螺钉（一个或两个）；3．然后拧紧偏移方向的调整螺钉，直至气泡居中；4．反复调整三个调整螺钉，直到气泡居中；5．气泡居中后，三个调整螺钉的紧固力均应一致；3 竖轴与横轴的垂直度（高低差）检验方法：1．正镜瞄准平管的十字丝分划板中心；2．向下转动望远镜，在平行光管低管的横丝刻度分划板读取格值数A；3．倒镜重复以上操作，并读取格值数B；4．A与B的差值就是高低差，检查是否小于8＂。
校正方法：当误差不在±1′以内的时可以用下述方法1．先取测距头正下方的4个橡皮螺钉2．若B大于A，紧一下盘右右边的内六角钉3．反之当B小于A时紧一下盘右左边的内六角钉4．直至满足要求，注意要尽量保持四个内六角钉力度大小的一致4 瞄准器检验方法：用瞄准器远处一目标，再从望远镜中看能否找到该目标校正方法：松开瞄准器，移动瞄准器位置至能看到目标即可5 对点器检验方法：1．通过对点器看地面中心，应无偏移；2．将照准部旋转180º，再通过对点器看地面中心，也应无偏移。
简述全站仪的管水准气泡检测方法
简述全站仪的管水准气泡检测方法全站仪是一种用于测量地形、建筑物、土地和其他物体的仪器。
它结合了激光仪、测距仪和高角度测量仪等多种技术，以提供高精度和有效的测量解决方案。
其中，管水准气泡检测方法是全站仪测量中的重要步骤之一，它可以确保全站仪在进行测量时的准确度和可靠性。
管水准气泡检测方法是指使用全站仪中的管水准气泡来检测水平仪的水平状态，以确保全站仪在测量过程中的准确度和可靠性。
在管水准气泡检测过程中，用户需要将全站仪上的水平管放置在已确定为水平的基准面上，并根据管水准气泡显示的状态对全站仪进行校准。
管水准气泡检测方法的步骤如下：第一步：选择水平的基准面选择水平的基准面是管水准气泡检测的第一步。
对于一般的测量任务，我们可以选择地面上的平整水平面、专业的水平基准台或其他已知为水平的基准面。
如果没有可用的水平基准面，可以使用全站仪的其他功能来测量和确定水平面。
第二步：将全站仪放置在基准面上将全站仪放置在基准面上时，需要确保全站仪已完全垂直于基准面，并牢固地固定在基准面上。
在放置全站仪时，还需要进行适当的调整和校准，以确保全站仪显示的水平状态准确可靠。
第三步：检测管水准气泡在全站仪放置在基准面上后，用户需要检测管水准气泡的状态，以确定全站仪是否需要进一步校准。
如果水平气泡完全在荧光刻度线之间，说明全站仪已经水平，可以开始测量。
如果水平气泡不在荧光刻度线之间，则需要进行校准。
第四步：调整全站仪的水平状态如果全站仪的水平气泡不在荧光刻度线之间，则需要进一步调整全站仪的水平状态。
具体方法如下：1.使用水平调整螺丝调整全站仪的水平状态，使水平气泡完全在荧光刻度线之间。
2.保持全站仪稳定，再次检查水平气泡的状态，确保已经完全平稳。
3.如果仍然发现水平气泡不在荧光刻度线之间，则需要继续调整全站仪的水平状态，直到水平气泡完全在荧光刻度线之间。
第五步：再次检查水平气泡的状态在调整全站仪的水平状态后，用户需要再次检查水平气泡的状态，以确保全站仪已经完全校准。
全站仪棱镜杆水准气泡调整方法
一、标线仪法
1.需要设备：标线仪2台、棱镜杆
2.步骤：a.三者成90度布置，即待调整的棱镜杆立于90°转角处，2台标线仪分别对正棱镜杆的两弧形面（成90°）
b. 把标线仪的竖直线打开
c. 棱镜杆底下的尖对准2个红外直线的交点
d. 调对中杆位置使对中杆和2条线同时竖直
e. 直接将气泡调整到中间位置即可
二、全站仪法
1. 最好的办法是架设两台仪器，两台仪器跟棱镜大概成90°角，仪器距棱镜20米左右（仪器看棱镜十字丝呈像清晰为佳）。
立好棱镜，水泡置中，仪器十字丝照准棱镜尖，目镜往上移动至棱镜头，观测棱镜头十字丝是否与仪器目镜十字丝重合，如果不重合，则需调校。
调校步骤：瞄准棱镜尖往上移动至棱镜头，若不重合，则倾斜棱镜使棱镜头十字丝与仪器目镜十字丝重合，这时棱镜水泡已经不居中，调整水泡底部螺旋使水泡居中。
再观察仪器看十字丝是否与棱镜头十字丝重合……，重复步骤直到两丝重合时棱镜水泡为居中状态。
90°方向棱镜调校同此步骤。
（若只用一台仪器则调校完一面后，旋转棱镜杆90°，调校另外一面，步骤同上）
三、垂吊法
可以把对中杆吊起来,使之自然垂直于地面,等对中杆静止后看看气泡的偏移,然后用改针校正,反复几次,直到气泡居中为止。
如何准确检验全站仪
如何准确检验全站仪
（1）照准部水准轴应垂直于竖轴的检验和校正检验时先将仪器大致整平，
转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中，然后将照准部旋转180度，若气泡仍然居中则说明条件满足，否则应进
行校正。
校正的目的是使水准管轴垂直于竖轴．即用校正针拨动水准管一端的校正
螺钉，使气泡向正中间位置退回一半．为使竖轴竖直，再用脚螺旋使气泡居
中即可．此项检验与校正必须反复进行，直到满足条件为止。
（2）十字丝竖丝应垂直于横轴的检验和校正
检验时用十字丝竖丝瞄准一清晰小点，使望远镜绕横轴上下转动，如果小
点始终在竖丝上移动则条件满足．否则需要进行校正．
校正时松开四个压环螺钉（装有十字丝环的目镜用压环和四个压环螺钉与
望远镜筒相连接。
转动目镜筒使小点始终在十字丝竖丝上移动，校好后将压
环螺钉旋紧。
（3）视准轴应垂直于横轴的检验和校正选择一水平位置的目标，盘左盘右
观测之，取它们的读数（顾及常数180度）即得两倍的c（c=1/2（ɑ左－ɑ右）
精品资料欢迎下载。
全站仪对中整平的方法
建议在三条架腿未分开时，松开架腿的固定螺栓，调整好架腿的长度 ，使架头略低于观测员的肩部。此时，三条腿的长度要基本一致。
架设脚架时，双手各抓住一条架腿，向上提起脚架，先确定好第3条 架腿的位置。第3条架腿的脚尖，最好距离测站点的标志40～50cm。然后 同步向后向外拉，分开三条架腿。向外拉时，尽量使架头保持水平。
全站仪对中整平的方法
2)精确对中(脚螺旋对中) 精确对中的目的是通过调整脚螺旋的高度，使仪器中心与 测站中心位于同一铅垂线上。
全站仪对中整平的方法
◇精确对中(脚螺旋对中)的操作方法：
观察光学对中器的分划板，调节脚螺旋，使光学对中器分划板的中心 精确对准测站点标志的中心。
提示：此时仪器处于未整平状态。
测绘基础
◆全站仪对中整平的方法
(1)概述 (2)全站仪对中整平的步骤
全站仪对中整平的方法
(1)概述
全站仪是全站型电子速测仪的简称，它是 一种兼有自动测距、测角、计算和数据自动记 录及传输功能的自动化、数字化的三维坐标测 量与定位系统，是一种广泛应用于控制测量、 地形测量、地籍与房产测量、工业测量及近海 定位的电子测量仪器。
全站仪对中整平的方法
1)粗略对中(脚架对中) 粗略对中的目的是通过调整脚架架腿的位置，使仪器中心 与测站中心尽量位于同一铅垂线上。
全站仪对中整平的方法
◇粗略对中(脚架对中)的操作方法：
①在测站上架设三脚架，目估对中且使脚架的高度与观测者身高相适 应，架腿的跨度适宜，架头大致水平。
全站仪对中整平的方法
提示1：为便于操作，建议选择观测员左侧和对面的两个脚螺旋。 提示2：调整时，应相向旋转(即同时往内或同时往外旋转)，这样可 使2个脚螺旋调整的幅度尽量小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪整平以及气泡校正
正确调平仪器的方法：
（1）架设：将仪器架设到稳固的三脚架上，旋紧中心螺旋。
（2）粗平：看圆气泡（精度相对较低，一般为1分），分别旋转仪器的3个脚螺旋将仪器大致整平。
（3）精平：使仪器照准部上的管状水准器（或者称长气泡管）平行于住意一对脚螺旋，旋转两脚螺旋使气泡居中（最好采用左拇指法，即左右手同时转动两个脚螺旋，并且两拇指移动方向相向，左手大拇指方向与气泡管气泡移动方向相同。
）；然后，将照准部旋转90°，旋转另外一个脚螺旋使长气泡管气泡居中。
（4）检验：将仪器照准部再旋转90°，若长气泡管气泡仍居中，表示已经整平；若有偏差，请重复步骤（3）。
正常情况下重复1～2次就会好了。
气泡是否有问题的检验：
（1）架设：将仪器架设到稳固的三脚架上，旋紧中心螺旋。
（2）粗平：看圆气泡（精度相对较低，一般为1分），分别旋转仪器的3个脚螺旋将仪器大致整平。
（3）精平同时进行检验：使仪器照准部上的管状水准器（或者称长气泡管）平行于住意一对脚螺旋，旋转两脚螺旋使气泡居中；然后，将照准部旋转180°，此时若气泡仍然居中，则管状水准器轴垂直于竖轴（长气泡管没有问题）。
如气泡不居中，就需要校正。
校正方法：
（A）按照检验的步骤进行到第（3）步，确定偏差量即气泡偏离中间的差量。
（B）用改针调整长气泡管的校正螺钉，使气泡返回偏差量的1/4。
若前面的差量无法精确知道，这里可大概改正；然后重复检验步骤的第（3）步骤。
（C）重复前面步骤，一般重复1～2次即可调好。
调好后，再按照整平步骤进行仪器整平。
这里提及一下，在长气泡管调整后最好再确认一下圆气泡，若有偏差也调一下。
补充：气泡管气泡为什么会出现偏差？
原因：
（1）圆气泡管一般由3个螺钉固定，内部有一个波形弹簧。
若3个螺钉受力不均匀时，当仪器在车辆运输过程中受颠簸就会引起受力小的螺钉松动，最好引起偏差。
（2）长气泡管一般是一端固定，另外一端可调（校正螺钉）。
可调端下面有弹簧，固定端里面应该有凸形内垫圈。
无论是生产装配还是维修校正，若在长气泡管调整时没有注意校正螺钉的螺纹间距，使螺钉受力不均衡，在仪器受大的颠簸后螺钉会稍微旋转、引起气泡偏差。
