4、螺纹尺寸标注
（1）普通螺纹的尺寸标注（图7）普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。
完整的螺纹标记如下：特征代号公称直径×螺距旋向- 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；中径和顶径的公差带代号相同时，只标注一次；右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
（2）管螺纹的尺寸标注管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。
管螺纹的尺寸引线必须指向大径，其标记组成如下：
密封管螺纹代号：特征代号尺寸代号- 旋向代号
非密封管螺纹代号：特征代号尺寸代号公差等级代号－旋向代号
需要注意的是，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。
表1 管螺纹的尺寸标注
三、一些螺纹的绘制技巧和标注技巧。
在浩辰CAD机械软件中，提供了简单的螺纹孔的标准画法，还提供了更加全面的螺纹标注。
打开浩辰CA D机械软件，在菜单栏【浩辰机械】--【构造工具】--【单孔】/【构造孔】在这里依照命令行提示，输入直径和放置位置即可得到我们的螺纹孔。
在标注方面，更是提供了全面的螺纹标注，【浩辰机械】--【尺寸标注】--【螺纹标注】弹出如图窗口，里面提供了所有螺纹的标准标注格式和选项。
CAD图纸螺纹画法技巧
CAD图纸螺纹画法技巧一、螺纹参数1、牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
2、大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
3、线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
4、螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P5、旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
二、螺纹的规定画法1、外螺纹的规定画法如图1所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图2图1 外螺纹规定画法图2 外螺纹常见错误画法2、内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
若为盲孔，采用比例画法时，终止线到孔的末端的距离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度绘制（图3）。

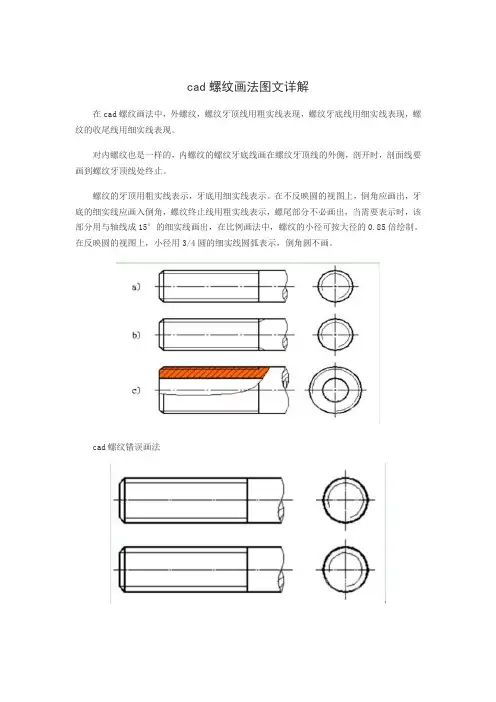

cad螺纹画法图文详解
cad螺纹画法图文详解
在cad螺纹画法中，外螺纹，螺纹牙顶线用粗实线表现，螺纹牙底线用细实线表现，螺纹的收尾线用细实线表现。
对内螺纹也是一样的，内螺纹的螺纹牙底线画在螺纹牙顶线的外侧，剖开时，剖面线要画到螺纹牙顶线处终止。
螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
cad螺纹错误画法
普通螺纹的尺寸标注如图，普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。
完整的螺纹标记如下：
特征代号公称直径×螺距旋向 - 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时，只标注一次;右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
螺纹标注方法
螺纹标注方法螺纹标注方法是机械制图过程中的重要标注技术，用于指示零件螺纹的参数、位置和方向。
本文旨在介绍螺纹标注方法的基本规范、标注要素及应用注意事项。
一、基本规范1.标注位置：螺纹标注一般放置在图纸的零件上方，不得遮盖其他标注和视图。
对于多个螺纹标注，应按照零件的重要性、复杂程度和标注的先后顺序进行排列，同时尽可能减少标注数量。
2.标注形式：螺纹标注应以等高粗斜字体书写，比例为1:2:0.5。
标注线由标注符号和标注线组成，标注线应呈现与螺纹平行的形态，标注符号放置在标注线之外，与螺纹轴线相交，且不能重叠。
3.标注标准：螺纹标注应遵循国家、行业有关标准规定，尤其是GB/T 18254-2002《机械制图螺纹标注》中的规定。
标注顺序一般遵照“直径-螺距-牙型”（或“直径-链距-牙型”）的顺序。
4.标注精度：螺纹标注应尽可能精确，一般应保留至小数点后一位或二位，特殊情况下可以适当扩充精度。
对于精度特殊要求的螺纹，应事先进行特殊标注说明。
二、标注要素1.螺纹类型：螺纹类型是指螺纹的牙型或者螺纹距离类型，如三角螺纹、矩形螺纹、圆弧形螺纹等。
标注应明确指出螺纹的类型以方便制造。
2.螺旋方向：螺旋方向表明了螺旋线的旋转方向，主要有两种，一种是右旋螺纹，一种是左旋螺纹。
标注应明确指出螺纹的旋转方向以避免误解。
3.直径：直径是指螺纹轴线上两螺纹上相对的两个圆柱的最大直径。
螺纹直径的标注应指出其位于哪一端，并标明符号“D”。
4.螺距：螺距是指同一螺纹轴线上临近两个相邻螺纹之间的轴向距离。
螺距的标注应标明符号“P”。
5.牙型：牙型是指螺纹的牙形线特征。
根据不同的牙型，螺纹标注会有所不同。
如三角螺纹标注为“MxP(或xh)”、矩形螺纹标注为“MxPy(或Mxh或Py)”等。
三、应用注意事项1.螺纹标注要注重简洁、准确，标明必要的螺纹参数，避免冗长不必要的标注。
2.螺纹标注不得超出视图的范围，避免与其他标注重叠和混乱。
CAD图纸螺纹标注技巧
CAD图纸螺纹标注技巧
4、螺纹尺寸标注
（1）普通螺纹的尺寸标注（图7）普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。
完整的螺纹标记如下：特征代号公称直径×螺距旋向- 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；中径和顶径的公差带代号相同时，只标注一次；右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
（2）管螺纹的尺寸标注管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。
管螺纹的尺寸引线必须指向大径，其标记组成如下：
密封管螺纹代号：特征代号尺寸代号- 旋向代号
非密封管螺纹代号：特征代号尺寸代号公差等级代号－旋向代号
需要注意的是，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。
表1 管螺纹的尺寸标注
三、一些螺纹的绘制技巧和标注技巧。
在浩辰CAD机械软件中，提供了简单的螺纹孔的标准画法，还提供了更加全面的螺纹标注。
打开浩辰CAD机械软件，在菜单栏【浩辰机械】--【构造工具】--【单孔】/【构造孔】在这里依照命令行提示，输入直径和放置位置即可得到我们的螺纹孔。
在标注方面，更是提供了全面的螺纹标注，【浩辰机械】--【尺寸标注】--【螺纹标注】弹出如图窗口，里面提供了所有螺纹的标准标注格式和选项。
螺纹标注方法
螺纹标注方法螺纹是一种常见的机械连接方式，它广泛应用于各种机械设备和工程结构中。
螺纹连接的质量直接影响着设备的安全性和可靠性，因此正确的螺纹标注方法对于机械加工和装配至关重要。
本文将介绍螺纹标注的方法和注意事项，帮助大家更好地理解和应用螺纹标注。
一、螺纹标注的基本要求。
1. 螺纹标注应清晰、准确、易读，标注线应细、直、平整，标注字迹应端正工整，标注箭头应指向螺纹轴线方向。
2. 螺纹标注应尽量放在螺纹轴线的附近，标注线与螺纹轴线的夹角不宜大于45度。
3. 螺纹标注应标注在视图上能看得见的位置，不得遮挡视图的重要特征。
二、螺纹标注的方法。
1. 外螺纹的标注方法。
外螺纹的标注通常采用等高线表示法，即在螺纹轴线附近画一条与螺纹轴线平行的线，并在该线上标注螺纹的参数，如螺距、公称直径等。
标注箭头指向螺纹轴线方向，标注字母H表示螺距，字母D表示公称直径，标注线上方标注螺距数值，标注线下方标注公称直径数值。
2. 内螺纹的标注方法。
内螺纹的标注方法与外螺纹类似，也采用等高线表示法，标注箭头指向螺纹轴线方向，标注字母H表示螺距，字母D表示公称直径，标注线上方标注螺距数值，标注线下方标注公称直径数值。
三、螺纹标注的注意事项。
1. 螺纹标注时应根据实际情况选择合适的标注方法，确保标注清晰、准确。
2. 在标注螺纹时，应注意与其他特征的对应关系，避免标注混乱，影响图纸的整洁和美观。
3. 螺纹标注应符合国家标准和行业规范，标注参数应准确无误。
四、螺纹标注的应用范围。
螺纹标注方法适用于各种机械零件的图纸设计和制造过程中，如螺母、螺栓、螺钉等零部件的螺纹标注。
正确的螺纹标注方法可以有效提高零件的加工精度和装配质量，保证设备的安全性和可靠性。
五、总结。
螺纹标注是机械制图中的重要内容，正确的螺纹标注方法对于机械加工和装配至关重要。
通过本文的介绍，相信大家对螺纹标注有了更深入的了解，能够在实际工作中更加准确地进行螺纹标注，提高机械零件的加工质量和装配精度。
