钢结构概述与钢结构的材料共49页文档

钢结构的材料

钢结构的材料
钢结构作为一种常见的建筑结构材料，具有许多优点，如高强度、耐腐蚀、可
塑性好等特点，因此在现代建筑中得到了广泛的应用。

在钢结构中，材料的选择对于结构的性能和稳定性起着至关重要的作用。

下面将就钢结构中常用的材料进行介绍。

首先，钢结构中最常用的材料就是碳素钢。

碳素钢具有良好的可塑性和焊接性，同时具有较高的强度，因此在一般建筑中被广泛使用。

然而，碳素钢的耐腐蚀性较差，因此在潮湿或腐蚀环境中需要进行防护措施，以延长其使用寿命。

其次，不锈钢也是钢结构中常用的材料之一。

不锈钢具有良好的耐腐蚀性，因
此在潮湿或腐蚀环境中具有较好的稳定性，同时不锈钢还具有较高的强度和硬度，因此在特殊环境或对材料要求较高的场合得到广泛应用。

另外，钢结构中还常用合金钢。

合金钢通过添加一定比例的合金元素，如铬、镍、钼等，可以显著改善钢的性能。

合金钢具有较高的强度、硬度和耐磨性，因此在一些对材料要求较高的工程中得到了广泛应用。

除了上述几种常用的钢结构材料外，钢结构中还有一些新型材料得到了发展和
应用，如高强度钢、耐磨钢等。

这些新型材料具有更高的强度、更好的耐磨性能，可以满足一些特殊工程对材料性能的要求。

总的来说，钢结构的材料选择应根据具体的工程要求和使用环境来进行合理选择。

不同的材料具有不同的特点和适用范围，因此在工程设计中需要根据实际情况进行综合考虑，以确保结构的安全和稳定。

希望本文对钢结构材料的选择有所帮助。

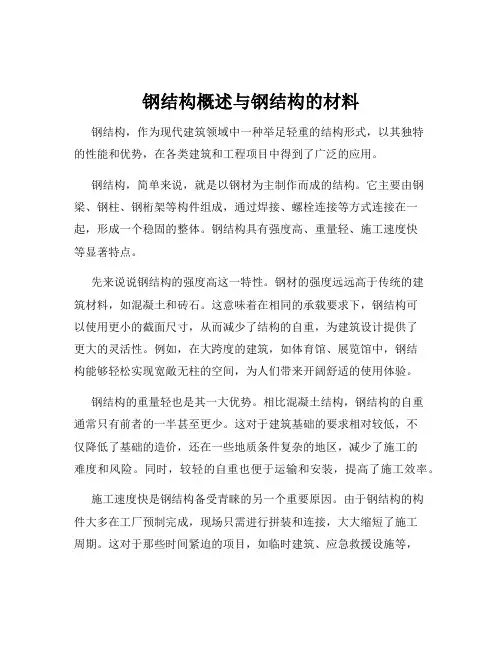

钢结构概述与钢结构的材料

钢结构概述与钢结构的材料钢结构，作为现代建筑领域中一种举足轻重的结构形式，以其独特的性能和优势，在各类建筑和工程项目中得到了广泛的应用。

钢结构，简单来说，就是以钢材为主制作而成的结构。

它主要由钢梁、钢柱、钢桁架等构件组成，通过焊接、螺栓连接等方式连接在一起，形成一个稳固的整体。

钢结构具有强度高、重量轻、施工速度快等显著特点。

先来说说钢结构的强度高这一特性。

钢材的强度远远高于传统的建筑材料，如混凝土和砖石。

这意味着在相同的承载要求下，钢结构可以使用更小的截面尺寸，从而减少了结构的自重，为建筑设计提供了更大的灵活性。

例如，在大跨度的建筑，如体育馆、展览馆中，钢结构能够轻松实现宽敞无柱的空间，为人们带来开阔舒适的使用体验。

钢结构的重量轻也是其一大优势。

相比混凝土结构，钢结构的自重通常只有前者的一半甚至更少。

这对于建筑基础的要求相对较低，不仅降低了基础的造价，还在一些地质条件复杂的地区，减少了施工的难度和风险。

同时，较轻的自重也便于运输和安装，提高了施工效率。

施工速度快是钢结构备受青睐的另一个重要原因。

由于钢结构的构件大多在工厂预制完成，现场只需进行拼装和连接，大大缩短了施工周期。

这对于那些时间紧迫的项目，如临时建筑、应急救援设施等，具有重要的意义。

而且，快速的施工能够减少现场作业对周边环境的影响，降低噪音和粉尘污染。

接下来，咱们聊聊钢结构所使用的材料。

钢结构中最常用的钢材是碳素结构钢和低合金高强度结构钢。

碳素结构钢价格相对较低，但其强度和韧性较为一般。

低合金高强度结构钢则通过添加少量的合金元素，如锰、硅、钒等，显著提高了钢材的强度、韧性和焊接性能。

在选择钢结构材料时，需要考虑多个因素。

首先是结构的使用环境。

如果结构处于腐蚀性较强的环境中，如海边或化工厂附近，就需要选用耐腐蚀性较好的钢材，或者对钢材进行防腐处理，如镀锌、涂漆等。

其次是结构所承受的荷载类型和大小。

不同的荷载情况对钢材的强度、韧性等性能有不同的要求。

钢结构简介介绍

钢结构加固技术与实例
01
02
03
04
05
增大截面加固法：通过增加钢构件的截面面积，提高其承载能力和刚度。
外包钢加固法：在原有钢结构外部包裹一层钢材，形成复合材料，提高整体性能。
预应力加固法：通过引入预应力钢筋或钢绞线，改善钢结构的受力性能。
粘钢加固法：采用高性能胶粘剂将钢板粘贴在钢结构表面，形成复合受力体系，提高承载力。
防腐处理
对钢结构进行防腐处理，如喷涂防锈漆等，以提高钢结构的耐腐蚀性能。
钢结构施工质量监控
原材料检验
对进场的钢材、焊接材料等原材料进行检验，确保材料质量
符合设计要求。
加工过程监控
对钢材加工过程进行监控，确保加工精度和质量满足要求。
构件组装检查
对组装完成的钢结构构件进行检查，确保构件的尺寸、形状、连接等符合设计要求。
良好的塑性和韧性
钢材在受力过程中能够发生塑性变形而不易破碎，能够吸收和分散大量能量，具有优良的抗震性能。
钢结构的应用范围
高层建筑
桥梁工程
工业厂房
体育场馆
其他特殊建筑
由于钢结构具有高强度、轻质高强的特点，因此在高层建筑中广泛应用，能够减小结构自重，提高抗震性能。
钢结构桥梁具有跨越能力强、造型美观、施工速度快等优点，适用于大跨度桥梁、城市立交桥等。
THANKS FOR WATCHING
感谢您的观看
钢结构简介介绍
汇报人：日期:
目录
• 钢结构概述 • 钢结构材料和制造 • 钢结构设计与分析 • 钢结构的施工与验收 • 钢结构的维护与加固 • 钢结构的未来发展趋势
01

钢结构施工组织设计(基本框架49页)

钢结构施工组织设计(基本框架49页)Chapter 1: General nsChapter 2: XXXn 1: Project OverviewThe XXX of a new building for commercial use。

The building will have multiple floors and will be located in a busy urban area。

The n process will involve the use of us materials and equipment.n 2: XXXXXX for this project are to XXX and efficient manner。

and that the XXX.Chapter 3: n nn 1: Materials and Semi-Finished ProductsThe materials and semi-XXX to the site on time and in good n.n 2: Working nsXXX work。

The project team will work XXX.Chapter 4: XXX nsn 1: XXX FormsThe support surface forms for the XXX to support the weight of the building。

The project team will work XXX of safety and quality.第二节钢柱基础调整方法钢柱基础是建筑物的重要组成部分，其质量直接关系到建筑物的稳定性和安全性。

在施工过程中，钢柱基础的调整至关重要。

钢柱基础调整的方法有以下几种：1.支撑调整法：在钢柱基础底部设置支撑点，通过调整支撑点高度的方法来调整钢柱的位置。

2.挤压调整法：在钢柱基础底部设置挤压点，通过调整挤压点的位置和大小来调整钢柱的位置。

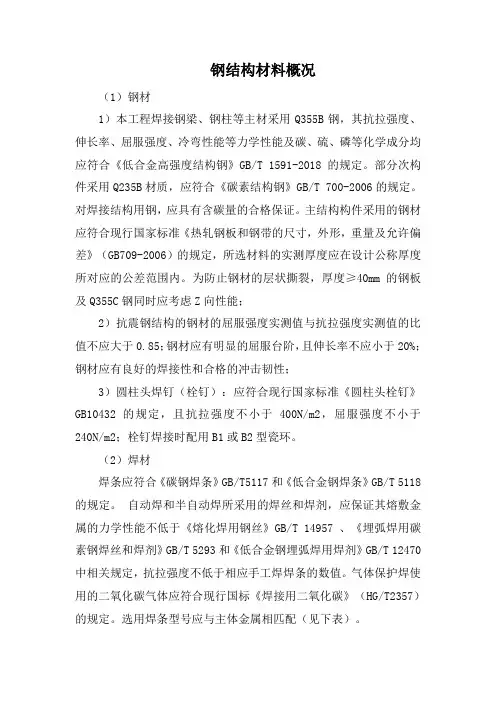

钢结构材料概况

钢结构材料概况（1）钢材1）本工程焊接钢梁、钢柱等主材采用Q355B钢，其抗拉强度、伸长率、屈服强度、冷弯性能等力学性能及碳、硫、磷等化学成分均应符合《低合金高强度结构钢》GB/T 1591-2018的规定。

部分次构件采用Q235B材质，应符合《碳素结构钢》GB/T 700-2006的规定。

对焊接结构用钢，应具有含碳量的合格保证。

主结构构件采用的钢材应符合现行国家标准《热轧钢板和钢带的尺寸，外形，重量及允许偏差》（GB709-2006）的规定，所选材料的实测厚度应在设计公称厚度所对应的公差范围内。

为防止钢材的层状撕裂，厚度≥40mm的钢板及Q355C钢同时应考虑Z向性能；2）抗震钢结构的钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应有明显的屈服台阶，且伸长率不应小于20%；钢材应有良好的焊接性和合格的冲击韧性；3）圆柱头焊钉（栓钉）：应符合现行国家标准《圆柱头栓钉》GB10432的规定，且抗拉强度不小于400N/m2，屈服强度不小于240N/m2；栓钉焊接时配用B1或B2型瓷环。

（2）焊材焊条应符合《碳钢焊条》GB/T5117和《低合金钢焊条》GB/T 5118的规定。

自动焊和半自动焊所采用的焊丝和焊剂，应保证其熔敷金属的力学性能不低于《熔化焊用钢丝》GB/T 14957 、《埋弧焊用碳素钢焊丝和焊剂》GB/T 5293和《低合金钢埋弧焊用焊剂》GB/T 12470中相关规定，抗拉强度不低于相应手工焊焊条的数值。

气体保护焊使用的二氧化碳气体应符合现行国标《焊接用二氧化碳》（HG/T2357）的规定。

选用焊条型号应与主体金属相匹配（见下表）。

（3）螺栓1）本工程构件现场连接采用10.9级摩擦型高强度螺栓，高强度螺栓应符合现行国家标准《钢结构用高强度大六角头螺栓》GB/T1228和《钢结构用扭剪型高强度螺栓连接技术条件》（GB/T3632-2008）中的规定、《钢结构用高强度大六角螺母》GB/T1229、《钢结构用高强度垫圈》GB/T1230、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231的规定。

钢结构的材料资料课件

铆钉连接的优点
铆钉连接具有较高的承载能力和抗疲劳性能，适用于承受较大载荷和承受重复载荷的结构。此外，铆钉连接具有较强的密封性能，能够保证结构的防水和气密性。
铆钉连接的缺点
铆钉连接施工工艺较为复杂，需要专业的铆工操作。同时，铆钉连接对钢材的材质和厚度要求较高，增加了材料成本。此外，铆钉连接后难以拆卸和重新组装。
焊接具有施工简便、连接强度高、密封性好等优点。同时，焊接能够实现自动化和机械化，提高生产效率。
螺栓连接
01 02
螺栓连接的定义
螺栓连接是通过螺栓杆穿过两个连接件上的通孔，并拧紧螺母，使螺栓杆挤压连接件，从而实现两个连接件的紧固。在钢结构中，螺栓连接常用于梁与梁、梁与柱等位置的连接。
螺栓连接的优点
06
钢结构的优缺点及应用范围
优点
01
强度高
钢材具有较高的屈服强度和抗拉强度，能够承受较大的荷载。
工业化程度高
钢结构采用预制构件，易于实现工业化生产，提高了施工效率。
03
02
塑性好
钢材具有良好的塑性变形能力，不易突然断裂。
环保可持续
钢结构可回收再利用，符合绿色建筑和可持续发展的理念。
04
缺点
钢结构材料资料课件
目录
• 钢结构的概述 • 钢材的种类与特性 • 钢结构的连接方式 • 钢结构的防腐与防火 • 钢结构的施工工艺 • 钢结构的优缺点及应用范围
01
钢结构的概述
钢结构的定义
总结词
对钢结构的基本定义进行解释
详细描述
钢结构是由钢制材料组成的结构，主要包括各种型材（如角钢、工字钢、钢板等）和连接件（如螺栓、焊缝等），通过一定的设计和施工工艺，将它们组合在一起，形成具有一定承载能力的建筑物或构筑物。

《钢结构》第二章钢结构的材料资料

主编
素结构钢，属于低碳钢，含碳量小于0.25%；工程所用低合
）金钢，其含碳量小于0.52%。
第2章钢结构的材料
钢 ⑵ 锰（Mn)、硅(Si)
结构
是作为脱氧剂存在钢中，是钢中的有益元素。能提高钢
基材的强度，而对塑性和韧性无明显影响。
本原
⑶ 硫(S)、磷(P)
理
硫、磷是钢中十分有害的元素。硫的存在会加大钢材的
结构
指钢材在冷加工时，对产生裂缝
基的抵抗能力。
本将试件弯曲成规定的角度后,检查
原理
试件弯曲部分的表面有无裂缝、裂
（断、分层等，没有即为合格。
黄冷弯试验是鉴定钢材质量的一种
呈伟
良好方法，常作为静力拉伸试验和
主冲击试验的一种补充试验，是一项
编）
衡量钢材力学性能的综合指标。
a
d a
d+2.1a
（耐老化性：“老化”使钢材变脆。黄呈耐长期高温性：在长期高温条件下工作的钢材，其破坏强
伟主
度比常温拉伸试验的强度低得多，应另行测定“强度”。
编耐疲劳性：钢结构或构件在长期连续的交变荷载或重复荷）载作用下，应力低于fy也会发生破坏，称为“疲劳破坏”。
第2章钢结构的材料
钢结
2.1.6 钢构件的两种破坏形式
图2.5 冷弯1800试件
第2章钢结构的材料
钢
2.1.3 冲击韧性
结构
冲击韧性是衡量钢材强度、
基塑性及材质的一项综合指标。
本原
冲击韧性由冲击试验测定。
理冲击韧性：
（黄
α
k
(NA•km/cm2)
A

钢结构钢结构的材料摘要(共131张PPT)

综上所述，钢结构是在各种工程中广泛应用的一种重要的结构形式。随着我国经济建设的发展和钢产量的提高，钢结构将会发挥日益重要的作用。
第1页，共131页。
第二节钢结构的设计方法
第2页，共131页。
设计要求：
• 不适合采用其他材料结构时采用。 • 优先采用定型和标准化的结构构件和节点。 • 研究和完善结构型式时，应尽量做到结构简化和材料集中使用（扩大构件）。 • 可靠性保证——运输、安装、使用过程 • 合理选材、精心设计、保证耐久性 • 尽可能先进设计方法、连接方式、结构形式、材料减轻自重节省钢材，受力明确，发挥钢材性能 • 防腐、防高温、低温 • 造型美观
结构的安全性、适用性、耐久性总称为结构的可靠性。结构设计（计算）的目的是在满足各种预定功能的前提下，做到技术先进、安全适用、经济合理和确保质量。要实现这一目的，必须借助于合理的设计方法。
第4页，共131页。
二设计方法
• 1．影响结构可靠性的因素
对于一般的工程结构，影响结构可靠性的因素可以归并为荷载效应S（荷载作用引起的结构或构件的内力、变形等）和结构抗力R （结构或构件承受荷载效应的能力，如承载力、刚度等）两个基本变量。
负温度范围内(t<0℃)： 57 亿吨，2002年达1. 然而，《钢结构设计规范》对下列情况中的焊接承重结构和构件不应采用Q235沸腾钢。当应力达到屈服强度后，应力保持不变而应变持续发展，形成水平阶段，即屈服平台BC。 ①直接承受动力荷载或振动荷载且需验算疲劳的结构。同时，我们把按各项计算参量的设计值要求，计算所得的某项功能指标，称为该指标的设计值。要实现这一目的，必须借助于合理的设计方法。它们由相应实验得到，试验采用试件的制作和试验方法都必须按照各相关国家标准规定进行。 3）钢结构设计规范(GB50017)设计方法 t>300℃时，钢材的强度和E开始显著下降，而δ显著增大。第107页，共131页。第112页，共131页。例如Q345-B，Q390-D，Q420-E。 1)结构设计应考虑下列两种极限状态：热轧H型钢分为宽、中、窄翼缘H型钢，它们的代号分别为HW、HM（受压构件：钢柱）和HN（受弯构件：钢梁）。

钢结构ppt课件.ppt

二、钢结构的应用
1、重型结构及大跨度建筑结构。
二、钢结构的应用
2、多层、高层及超高层建筑结构。
二、钢结构的应用
3、塔桅等高耸结构。
二、钢结构的应用
4、钢－混凝土组合结构。
第二节钢结构的设计方法
经济、安全、适用、耐久
颠覆强度破坏
承载能力极限状态疲劳破坏
丧失稳定
极限状态设计法
变为可变体系
n
5、普通螺栓群偏心受剪承载力计算
Ni
N iF
F n
(NiTx )2
(NiF
NiTy )2
Nb v,min
NiT
T ri ri2
NiTx
T yi xi2 yi2
NiTy
T xi xi2 yi2
例题3、一厚度为12mm的钢板与H型钢柱的翼缘板（厚14mm）通过8个C级普通螺栓连接，钢板均为Q345，螺栓直径为20mm，孔径为21.5mm，F=200KN，e=100mm，螺栓水平间距为 120mm，竖向间距为80mm，验算螺栓强度。
3、按受力特点分：对接焊缝、角焊缝
三、高强度螺栓连接（摩擦型、承压型）
四、对接焊缝的计算
1、轴向受力的对接焊缝
N lwt
f
t
w或f
w c
2、对接焊缝承受弯矩和剪力共同作用
1、 max
Mymax Ix
ft
w或f
w c
2、
max
VSx I xt
f
w v
3、 2 3 2 1.1 ftw
第三节角焊缝连接设计
一、角焊缝形式
侧面角焊缝斜角焊缝
正面角焊缝
直角角焊缝
二、角焊缝截面形状

钢结构的材料演示文档

（5）耐久性能要求，主要指材料的耐锈蚀能力要求，即要求钢材具备在外界环境作用下仍能维持其原有力学及物理性能基本不变的能力。
（6）生产与价格方面的要求，即要求钢材易于施工、价格合理。
➢ 钢结构设计规范具体规定： ➢ 承重结构的钢材应具有抗拉强度、伸长率、屈服点和
碳、硫、磷含量的合格保证，焊接结构尚应具有冷弯试验的合格保证；对某些承受动力荷载的结构以及重要的受拉或受弯的焊接结构尚应具有常温或负温冲击韧性的合格保证。
钢结构的材料
『本章要求』 ➢1.掌握钢结构对材料的要求； ➢2.掌握钢材的破坏形式； ➢3.重点掌握钢材的主要性能（包括受拉、受压及受剪时的性能、冷弯性能、冲击韧性）； ➢4.了解各种因素对钢材主要性能的影响（如化学成分、冶金缺陷、钢材硬化、温度影响、应力集中、反复荷载作用）； ➢5.了解复杂应力作用下钢材的屈服条件； ➢6.掌握钢材的疲劳的概念及计算方法； ➢7.了解钢的种类和钢材规格。
2.3 建筑钢材的主要性能
2.3.1 受拉、受压及受剪时的性能
1.强度性能
（1）碳素结构钢材的应力应变曲线分为五个阶段：
a.弹性阶段 b.弹塑性阶段 c.屈服阶段
(N/mm2) fu 流幅
d.强化阶段 e.颈缩阶段
fy
b a
c
屈服点fy是钢结构设计中应力允许达到
的最大限值，因为当构件中的应力达到
屈服点时，结构会因过度的塑性变形而不适于继续承载。
d
D0 —试件直径
试件有两种标距：L0/ D0=5 和 L0/ d0=10 相应的伸长率用δ5和δ10表示。
实际工程中以伸长率代表材料断裂前具有的塑性变形能力。
断面收缩率是指试件拉断后，颈缩区的断面面积缩小值

钢结构概述与钢结构的材料

钢结构施工简便，工期短，易于改造和加固
钢材可加工性能好，工业化机械化程度高，构件轻，连接简单，安装方便
钢结构的重量轻，质强比小
材料的质量密度ρ与强度f的比值α（质强比）小建筑钢材质强比α：1.7～3.7×104 木材质强比α：5.4×104 钢筋混凝土质强比α：18×104
钢结构
钢混结构
2.2.1 单向拉伸时的工作性能
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。
试验条件—常温、静载、标准试件、一次拉伸
第三篇钢结构
第1章概述第2章钢结构的材料第3章构件的截面承载能力—强度第4章单个构件的承载能力—稳定性第5章钢结构的连接和节点构造
1.1.1 钢结构的特点
1.1 钢结构的特点和应用
第1章概述
优点建筑钢材强度高，塑性韧性好强度高——大跨、高层、高负荷结构塑性好——防止脆性破坏，应力重分配韧性好——承受动力荷载，抗震性能好材质均匀、性能好，结构可靠性高钢材接近于各向同性的理想弹－塑性体，实际受力同工程力学计算理论比较符合，因此钢结构的可靠性高
铁：钢的基本元素，普通碳素钢中占99%
碳：碳含量增加，提高钢材强度，降低塑性、韧性、耐腐蚀性、疲劳强度和冷弯性能，恶化钢材可焊性
硅、锰：脱氧剂，提高钢材强度
钒、钛：提高钢的强度和抗腐蚀性
硫、磷：降低钢材的塑性、韧性、可焊性和疲劳强度，分别加剧热脆和冷脆，磷能提高强度和抗锈性
氧、氮：分别加剧热脆和冷脆
钢材在常温、静载条件下一次拉伸所表现的性能最具有代表性，钢材的主要强度指标和变形性能都是根据标准试件一次拉伸试验确定的。

钢结构教学课件钢结构材料

钢结构的设计
1
基本步骤
介绍钢结构设计的基本步骤。
计算方法
2
介绍钢结构设计的计算方法。
3
注意事项
探讨钢结构设计应注意的事项。
实例分析
4
通过实例分析展示钢结构的设计过程。
结论
特点和应用
总结钢结构材料的特点和应用。
基本步骤和注意事项
总结钢结构设计的基本步骤和注意事项。
应用前景
展望钢结构在建筑工程中的应用前景。
钢结构教学课件PPT钢结构材料
本课程将向您介绍钢结构的特点、应用领域、以及钢材、钢板、钢管等方面的知识。让我们一起探索钢结构在建筑工程中的应用前景。
什么是钢结构？
1 简介
介绍钢结构是什么以及它的特点。
2 应用领域
探讨钢结构在建筑工程中的广泛应用。
钢材
分类
介绍不同种类的钢材。
力学性能
探究钢材的强度、延展性等力学性能。Fra bibliotek耐腐蚀性能
了解钢材的耐腐蚀性能。
加工性能
探讨钢材的加工性能。
钢板
分类
介绍不同种类的钢板。
耐腐蚀性能
了解钢板的耐腐蚀性能。
力学性能
探究钢板的强度、延展性等力学性能。
加工性能
探讨钢板的加工性能。
钢管
分类
• 管壁 • 管径 • 用途
力学性能
探究钢管的强度、延展性等力学性能。
耐腐蚀性能
了解钢管的耐腐蚀性能。

钢结构材料分析课件

02
03
密度
钢材的密度较大，约为 7.85g/cm³，高于混凝土和木材。
传热性
钢材的传热性较好，导热系数较高，容易传递热量。
耐腐蚀性
钢材在潮湿环境中容易受到腐蚀，需要采取防腐蚀措施。
钢材的力学性能
强度
钢材具有较高的强度，能够承受较大的荷载和压力。
塑性和韧性
钢材具有一定的塑性和韧性，能够承受较大的变形和冲击。
城市高架桥
城市高架桥采用钢结构材料，可以缩短施工周期，提高通行效率。
铁路桥梁
铁路桥梁由于荷载大、稳定性要求高，也常采用钢结构材料。
钢结构材料在其他领域的应用
工业厂房
01
工业厂房由于需要满足大跨度、大空间、高承载等要求，常采
用钢结构材料。
石油化工
02
石油化工设施由于具有高温、高压、腐蚀等特殊环境，也常采
焊接工艺评定与焊接质量检验
焊接工艺评定
在制定焊接工艺指导书之前，对焊接工艺进行评定，以确保焊接接头具有良好的使用性能。
焊接质量检验
对焊接接头进行外观检查、无损检测和力学性能试验等，以确保焊接接头满足设计要求和使用安全。
05
钢结构材料的应用与发展趋势
钢结构材料在建筑领域的应用
住宅建筑
钢结构材料因其强度高、自重轻、抗震性能好等特点，广泛应用
疲劳强度
钢材在反复荷载作用下容易发生疲劳断裂，需要关注其疲劳强度。
钢材的工艺性能
可焊性
钢材具有良好的可焊性，能够通过焊接方式进行连接。
可加工性
钢材可以通过锯割、钻孔、切割等加工方式进行加工。
装配性
钢材可以通过螺栓、焊接等方式进行装配连接。
