01卫生器具排水管道安装

合集下载

卫生器具排水管道安装

10‰～20‰
/
/
施工单位
检查结果
专业工长（施工员）：
项目专业质量检查员：
年月日
监理（建设）单位
验收结论
专业监理工程师
（建设单位项目专业负责人）：
年月日
√
一般项目
1
安
装允许偏差
横管
弯曲度
每1m长
2mm
全/ 22
共22处，全部检查，合格22处
100%
横管长度≤10m，全长
全长
＜8mm
/
/
/
横管长度＞10m，全长
全长
10mm
/
/
卫生器具的排水管口及横支管的纵横坐标
单独器具
10mm
全/ 22
共22处，全部检查，合格22处
100%
成排器具
5mm
/
/
/
卫生器具的接口标高
单独器具
±10mm
全/ 22
共22处，全部检查，合格22处
100%
成排器具
±5mm
/
/
/
2
卫
生器具排水管管径和管道最小坡度
污水盆（池）
50mm
25‰
全/ 1
共1处，全（池）
50mm
25‰
/
/
洗手盆、洗脸盆
32~50mm
20‰
全/ 1
共2处，全部检查，合格2处
100%
验收依据
《建筑给排水及采暖工程施工质量
验收规范》GB50204-2002
主控项目
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查结果
1

卫生器具安装施工方案

卫生器具安装施工方案1. 引言卫生器具安装施工是指在建筑物或室内空间中安装和布置卫生洁具、水龙头、下水管道等卫生设施的工作。

卫生器具的正确安装是确保卫生设施顺利运行和使用的关键，同时也涉及到卫生设施的安全和卫生问题。

本文档将详细介绍卫生器具安装施工的方案和要点。

2. 确定卫生器具安装位置在进行卫生器具安装施工之前，我们首先需要确定卫生器具的安装位置。

这个位置的选择应当考虑到以下几个方面： - 管道布置：卫生器具的安装位置应与主管道的布置相匹配，以确保顺利连接上水和下水管道。

- 空间使用：卫生器具的安装位置应根据使用空间的大小、功能和排水要求进行合理布置，确保使用方便和卫生。

3. 选择卫生器具卫生器具的选择应当根据具体使用要求和建筑物的结构特点进行合理的选择。

以下是一些常见的卫生器具及其选型要点： - 洗手盆：选择洗手盆时，应根据使用人数和频率、使用场景和空间尺寸进行选择，同时还要考虑美观和水龙头安装方式等方面。

- 厕所：选择厕所时，应考虑到使用人数和频率、建筑物结构等要素，同时还要确保卫生、防臭和排水效果。

- 淋浴器：选择淋浴器时，应根据使用人数和频率、水龙头类型和水压等要素进行选择，同时还要考虑到空间尺寸和防水措施。

4. 进行卫生器具安装卫生器具安装的具体步骤如下所示： 1. 准备工作：在进行卫生器具安装之前，首先要进行准备工作。

包括将所需的材料和工具准备齐全，清理安装位置并确保材料和工具的卫生和安全。

2. 安装卫生器具：根据卫生器具的类型和安装要求，将卫生器具正确安装到相应的位置上。

确保卫生器具与墙面或地面的接触面紧密，并使用适当的螺丝和密封材料进行固定和密封。

3. 连接管道：在安装卫生器具之后，需要将卫生器具与主管道进行连接。

根据卫生器具和管道的类型，选择适当的连接方式和材料进行连接，确保连接紧固和密封良好。

4. 调试测试：在完成卫生器具的安装和管道的连接之后，进行调试和测试。

卫生器具排水管道安装质量标准及检验方法

mm
卫生器具的排水管口及
横支管的纵、横坐标
单独器具
W10
mm
钢尺检查
成排器具
<5
mm
卫生器具的接口
标iWi
单独器具
±10
mm
水平尺和钢尺检查
成排器具
+5
mm
2
连接卫生器具的排水管最小坡度
污水盆（池）
管径(mm)
50
最小坡度
25
%o
水平尺和钢尺检查
单、双格洗涤盆（池）
50
25
洗手盆洗脸盆
32〜
50
20
浴盆
50
20
湖
胎器
50
20
大便器
高、低水箱
100
12
自闭式冲洗阀
100
12
拉管式油价
100
12
般项目
2
连接卫生器具的排水管最小坡度
小便器
手动、白胡
管径
(mm)
40〜
50
最小坡度
20
%o
水平尺和钢尺检查
自动冲
40〜
50
20
化验盆（无塞）

50
20
饮水器
20〜
50
10〜20
观察及手扳检查
2
连接卫生器具的排水管接口及其固定支架、管卡
连接卫生器具的排水管接口应紧密不漏，其固定支架、管卡等支撑位置应正确、牢固，与管道的接触应平整
观察及通水检查
般项目
1
卫生器具排水管道安装允许偏差
横管弯曲度
每1m长
W2
mm
拉线、钢尺检查
横管长度W
10m,全长

卫生器具与排水管道的安装顺序

卫生器具与排水管道的安装顺序管道安装及卫生器具安装要求：①不得随意改变原有排水位置以及给水管道、地漏等性质及位置，若要变化转折必须知道书面施工方案；施工前检查管道是否通畅，隐蔽的给水管道必须通水检查；②管道安装时，应横平竖直、铺设牢固，安装完毕后应及时用管卡固定，管材与管件泵之间不得有松动松动，通往阳台给水管需要加阀，安装的阀门型号、规格及位置应符合设计要求，连接应牢固紧密，便于使用及维修；冷热水管配备应左热右冷，间距不得小于150mm；排水栓、地漏等装载应平整牢固，低于排水表面；（注意：新装给水管要要安装有关规定进行施压试验，金属机复合管试验压力0.6MPa,稳压十分钟，管内压力下降应不大于0.02MPa；塑料管试验压力0.8MPa，稳压20分钟，管内压力下降应小于等于0.05MPa）；③卫生洁具外表应洁净无损坏，安装应牢固、无松动；排水应畅通，各连接件应密封无渗漏（连接件应易于拆卸维修，排水管道连接应用橡胶垫片排水栓，卫生器具与金属固定件的连接表面应安置铅质及橡胶垫片）；阀门开关应灵活；④各种卫生器具及台面、地面等接触部位均应采用硅酮胶或防水密封条密封；卫生器具以及管道安装需要注意管路以下结构性问题：在装修中，防水施工工程往往更为重要，安装管道时一定要时接专业技工，这方面的钱不能省，日后管道爆裂或者泄露等造成的问题损失会非常大；安装后一定要进行增压测试有无漏水现象；卫生衣物器具的质量检验可从外部观察是否有缺陷以及轻轻敲击方式，声音清脆且实是未受损伤的；卫生器具的安装右边配备由设计决定，常常要现场定位；安装位置确定主要考虑使用是否方便宽敞。

已检修等因素，尽量做到整体协调机制美观；在器具安装后墙上弹画出安装中心线，作为排水管道安装及卫生器具安装时的衣物安装基准线。

卫生器具排水管道安装安全技术交底

技术及安全交底记录
建设工程名称
交底日期
年月日
单位工程名称
记录人
（安装施工员）
交底人
（项目专业技术负责人）
接受交底班组
（给排水班组长）
参加单位
单位代表
（安装专业监理师）
/
/
/
/
交底内容：
卫生器具排水管道安装
1、与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。
②洗手盆、洗脸盆，当排水管管径为32~50mm时，管道的最小坡度为20%。；
③浴盆，当排水管管径为50Inm时，管道的最小坡度为20%。；
④淋浴器，当排水管管径为50三时，管道的最小坡度为20%。；
⑤大便器的高、低水箱，当排水管管径为IOomm时，管道的最小坡度为12%。；
⑥大便器的自闭式冲洗阀，当排水管管径为100lnm时，管道的最小坡度为12%。；
⑦大便器的拉管式冲洗阀，当排水管管径为IOomm时，管道的最小水管管径为40~50三时，管道的最小坡度为20%o;
⑨小便器的自动冲洗水箱，当排水管管径为40~50mm时，管道的最小坡度为20%。；
⑩家用洗衣机的排水管管径直径应为50mm（软管为30三）o
④卫生器具的排水管口及横支管的纵横坐标的允许偏差：单独器具为IOmrn,成排器具为5mm；
⑤卫生器具的接口标高的允许偏差：单独器具为±10Inm、成排器具为±5mm;
4、连接卫生器具的排水管管径和最小坡度，如设计无要求时，应符合下列施工规范的规定：
①单、双格洗涤盆（池），当排水管管径为50mm时，管道的最小坡度为25%。；
2、连接卫生器具的排水管道接口应紧密不漏，其固定支架、管卡等支撑位置应正确、牢固，与管道的接触应平整。

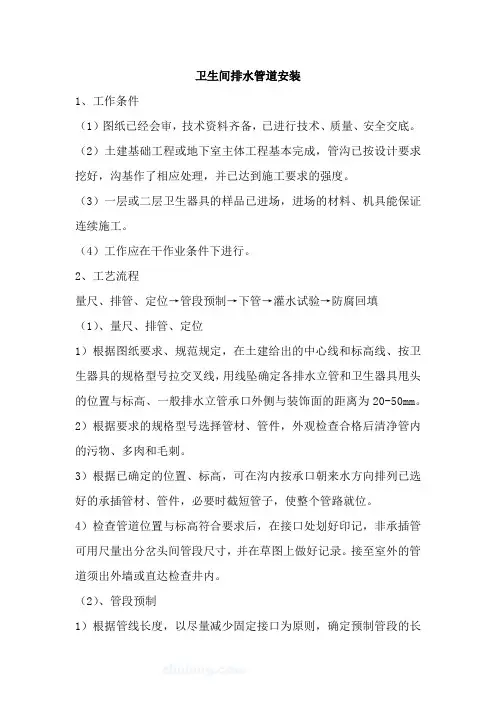

卫生间排水管道安装

卫生间排水管道安装1、工作条件（1）图纸已经会审，技术资料齐备，已进行技术、质量、安全交底。

（2）土建基础工程或地下室主体工程基本完成，管沟已按设计要求挖好，沟基作了相应处理，并已达到施工要求的强度。

（3）一层或二层卫生器具的样品已进场，进场的材料、机具能保证连续施工。

（4）工作应在干作业条件下进行。

2、工艺流程量尺、排管、定位→管段预制→下管→灌水试验→防腐回填（1）、量尺、排管、定位1）根据图纸要求、规范规定，在土建给出的中心线和标高线、按卫生器具的规格型号拉交叉线，用线坠确定各排水立管和卫生器具甩头的位置与标高、一般排水立管承口外侧与装饰面的距离为20-50mm。

2）根据要求的规格型号选择管材、管件，外观检查合格后清净管内的污物、多肉和毛刺。

3）根据已确定的位置、标高，可在沟内按承口朝来水方向排列已选好的承插管材、管件，必要时截短管子，使整个管路就位。

4）检查管道位置与标高符合要求后，在接口处划好印记，非承插管可用尺量出分岔头间管段尺寸，并在草图上做好记录。

接至室外的管道须出外墙或直达检查井内。

（2）、管段预制1）根据管线长度，以尽量减少固定接口为原则，确定预制管段的长度。

管道伸出墙外不得小于250mm，埋地管穿越外墙时应采取防水措施。

2）在沟旁场地上按管子排列顺序或量尺顺序，进行管段预制。

预制管子、管件接口时，应先对准各接口印记或量准尺寸，必要时应按比量法、计算法下料截断，预制时须调直和调准管件方向，各类接口要严格按相应工艺进行，预制后刷好防腐层。

3）向沟内下管前，在管沟里的预制管段接口处，挖好工作坑，按接口方式确定坑的尺寸，以方便施工操作为限。

4）在各立管的下底弯头处砌筑或用混凝土浇筑好支墩。

（3）、下管1）预制段的接口达到强度后，用绳子缓缓向沟内下管，对好管段接口，调直管道，核对管径、位置、标高、坡度无误后，从低处向高处连接其他各固定接口。

2）排出管的安装：检查基础预留孔洞尺寸，并将孔洞清理干净，然后从墙边开始，将弯头、三通管件与室内排水管甩头相接，再与室外排水管道相连，伸至第一口检查井为止。

卫生器具及管道安装工程

卫生器具及管道安装工程（一）一般规定1、本章适用于厨房、卫生间的洗涤、洁身等卫生器具的安装以及分户进水阀后给水管段、户内排水管段的管道施工。

2、卫生器具、各种阀门等应积极采用节水型器具。

3、各种卫生设备及管道安装均应符合设计要求及国家现行标准规范的有关规定。

（二）主要材料质量要求1、卫生器具的品种、规格、颜色应符合设计要求并应有产品合格证书。

2、给排水管材、件应符合设计要求并应有产品合格证书。

（三）施工要点1、各种卫生设备与地面或墙体的连接应用金属固定件安装牢固。

金属固定件应进行防腐处理。

当墙体为多孔砖墙时，应凿孔填实水泥砂浆后再进行固定件安装。

当墙体为轻质隔墙时，应在墙体内设后置埋件，后置埋件应与墙体连接牢固。

2、各种卫生器具安装的管道连接件应易于拆卸、维修。

排水管道连接应采用有橡胶垫片排水栓。

卫生器具与金属固定件的连接表面应安置铅质或橡胶垫片。

各种卫生陶瓷类器具不得采用水泥砂浆窝嵌。

3、各种卫生器具与台面、墙面、地面等接触部位均应采用硅酮胶或防水密封条密封。

4、各种卫生器具安装验收合格后应采取适当的成品保护措施。

5、管道敷设应横平竖直，管卡位置及管道坡度等均应符合规范要求。

各类阀门安装应位置正确且平正，便于使用和维修。

6、嵌入墙体、地面的管道应进行防腐处理并用水泥砂浆保护，其厚度应符合下列要求：墙内冷水管不小于10mm、热水管不小于15mm，嵌入地面的管道不小于10mm。

嵌入墙体、地面或暗敷的管道应作隐蔽工程验收。

7、冷热水管安装应左热右冷，平行间距应不小于200mm。

当冷热水供水系统采用分水器供水时，应采用半柔性管材连接。

8）各种新型管材的安装应按生产企业提供的产品说明书进行施工。

（四）主要机具1、机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻。

2、工具：管钳、手锯、铁、布剪子、活扳手、自制死扳手、叉扳手、克丝钳、方锉、圆锉、螺丝刀、烙铁等。

3、其它:水平尺、划规、线坠、小线、盒尺等。

（五）操作工艺1、施工工艺流程1）草拟管路图，计算PP-R管及附件的数量。

水电分部分项目录

06.室外给水管网
01.给水管网安装。02.消火栓和水泵接合器安装。03.管沟及井室。
07.室外排水管网
01.排水管网安装。02.管沟及井池。
08.室外供热管网
01.供热管网管道安装。02.管沟及井室。
09.建筑中水系统及游泳池系统
01.建筑中水系统安装。02.游泳池、水景工程和公共浴池系统安装。
10.供热锅炉及辅助设备安装
分项工程
建筑电气
03.供电干线
01.封闭母线、插接式母线安装。02.裸母线安装。03.电缆桥架安装和桥架内电缆敷设。04.电缆沟内和电缆竖井内电缆敷设。05.电缆钢导管、防爆钢导管敷设。06.电线、电缆穿管。07.电缆头制作、接线和线路绝缘测试。
04.电气动力
01.成套配电柜、控制柜（屏、台）和动力、配电箱（盘）安装。02.低压电动机、电加热器及电动执行机构检查、接线。03.低压电气动力设备试验和试运行。04.电缆桥架安装和桥架内电缆敷设。05A.电线钢导管暗敷设；05B.电线钢导管明敷设；05C.电线钢性绝缘导管暗敷设；05D.电线钢性绝缘导管明敷设；05E.金属、非金属柔性导管敷设；05F.线槽敷设和线槽敷线。06.电线、电缆穿管。07.电缆头制作、接线和线路绝缘测试。08A.照明开关安装；08B.插座安装；08C.风扇安装。
07.防雷及接地安装
01.接地装置安装。02.避雷引下线敷设。03.接闪器安装。04.建筑物等电位联结。
05.电气照明安装
01.照明配电箱（盘）安装。02A.电线钢导管暗敷设；02B.电线钢导管明敷设；02C.电线钢性绝缘导管暗敷设；02D.电线钢性绝缘导管明敷设；02E.金属、非金属柔性导管敷设；02F.线槽敷设和线槽敷线。03.电线、电缆穿管工程。04.槽板配线。05.钢索配线。06.电缆头制作、接线和线路绝缘测试。07.普通灯具安装。08A.专用灯具（灯行和防爆灯）安装；08B.专用灯具（游泳池、手术台灯）安装；08C.专用灯具（应急照明灯）安装。09A.建筑物景观照明灯和建筑物彩灯安装；09B.建筑物霓虹灯安装；09C.航空障碍标志灯和庭院灯安装。10A.照明开关安装；10B.插座安装接线；10C.风扇安装。11.建筑照明通电试运行。

卫生器具的安装

12
B
卫生器具按其作用分为以下几类：
1．便溺用卫生器具：如大便器、小便器等； 2．盥洗、淋浴用卫生器具：如洗脸盆、淋浴器等 3．洗涤用卫生器具：如洗涤盆、污水盆等； 4．专用卫生器具：如医疗、科学研究实验室等特殊
需要的卫生器具
13
B
卫生器具特点
给水与排水的分界点；陶瓷，搪瓷生铁，塑料，不锈钢，水磨石；表面光滑，易清洗，不透水，耐腐蚀，耐冷耐热具备一定强度；除大便器外，排水口处都有格栅（排水栓）排水口与排水管道连接处设有存水弯。
B
卫生器具安装
1
B
(一)卫生器具安装
1.卫生器具的安装一般应留在室内装饰工程施工之后进行。在这以前应检查给水管和排水管的留口位置、流口形式是否正确，检查其他预埋件位置、尺寸及数量是否符合卫生器具安装要求。
2
B
3
B
4
检查预埋件的位置
预留电线的接口
5
B
B
2.根据被安装的卫生器具，按照施工图要求的尺寸划线定位。若采用木螺丝固定的话，应将做好防腐处理的木砖预埋入墙内，并应使木砖表面凹进墙面抹灰层3~5m
B
蹲式大便器 22
B
浴盆(淋浴盆)安装 (1) 浴盆应平稳地安装在地面上，并具有0.005的坡
度，坡向排水栓； (2) 溢流管与排水栓应采用ф50管，并设有水封，与
排水管道接通； (3) 热水管道如暗配时，应将管道敷设保温层后埋入
墙内； (4) 淋浴器管道明装时，冷热水管间距一般为
(3) 高位水箱安装应以大便器进水口为准，找出中心线并划线，用带尼龙垫圈的木螺钉
固定于预埋的木砖上。水箱拉链一般宜位于使用方向右侧。
(4) 蹲式大便器四周在打混凝土地面前，应抹一圈厚 19 度为3.5mm麻刀灰，两侧砖挤牢固。

给排水及卫生器具安装

给排水及卫生器具安装在家庭装修中，给排水及卫生器具的安装是一项非常重要的工作。

如何正确地安装给排水及卫生器具，直接关系到家庭的卫生和正常生活使用。

下面，我们将详细介绍给排水及卫生器具的安装步骤和注意事项。

给水管安装在家庭装修中，给水管安装是非常关键的一步。

正确的给水管安装可以保证水的安全和干净。

以下是给水管安装的步骤：1.确定主管道位置：首先，需要确定主管道的位置和水源。

在确定位置后，要注意给水管的直线长度不要超过60m，管道的折弯角度不要超过90度，管道与地面的高度不要过低或过高，以免影响管道正常使用。

2.确定水表位置：水表一般都要安装在室外，离地面不低于0.8m，水表箱上部分要有足够的空间方便维修。

3.安装水管：水管安装顺序一般为：主管之后，分水管，支管，这样可以保证水的安全和卫生。

水管需要垂直且固定牢靠，管子内外壁应平滑无凹凸。

接头处需用耐压胶带封好。
