刹车真空助力泵的工作原理
刹车真空助力泵的工作原理（ZT）
真空助力泵的工作原理与维修注意事项真空助力泵主要用于轻型汽车助力制动系统抽取真空，也可用于其它运输车辆及工程机械。采用真空助力制动系统可提高制动可行性和减轻驾驶员的疲劳，有利于降低行车事故发生率，提高整车安全性。目前，国内轻型车发展迅猛，这无疑为真空助力泵提供了广阔的市场。因此，在推广和使用过程中，就必须了解和掌握其性能、原理。只有这样，才能有效地保证泵的制动性能，延长使用寿命，起到安全保护作用。 1.
真空助力泵的工作原
理
真空助力泵主要由泵体、转子、滑块、泵盖、齿轮、密封圈等零件组成，当泵工作时，带有四个滑块的偏心转子按逆时针方向旋转，滑块在自身离心力的作用下，紧贴着泵体内壁滑行，吸气工作室不断扩大，被抽气体通过吸气管打开单向阀（泵内装单向阀，对系统起保压作用）进人吸气工作室。当滑块转至一定位置时，吸气完毕，此时吸人的气体被隔离，转子继续旋转，被隔离的气体被逐渐压缩－压力升高。当工作室转至与出气孔相通时，气体从出气孔排
出。泵工作过程申，滑块始终将泵腔分成四个工作室，转子每转一周，有四次吸气和排气过程。 2.使用与维护注意事项真空助力泵是一种精度较高、工作较灵敏的泵，使用时必须严格遵守以下规则：（l）真空助力泵用机油来润滑磨擦面，密封各个间隙（转子、滑块、泵体、泵盖构成的间隙），因此必须选用合适的润滑油与适当的润滑方式。（2）使用时应经常检查运转及润滑是否正常，有无异常噪音，以便及时发现并排除故障。（3）使用申应经常检查泵有无渗漏现象。（4）若较长时间不使用真空助力泵，重新使用时，不得立即满负荷工作。 3.常见故障及排除方法（1）泵抽取最大真空度低，泵抽取时间延长故障原因：润、滑油液不充分；抽气管路漏气；零件磨损；间隙增大漏气。故障诊断及排除方法：检查润滑油液粘度，若不合格，更换合适粘度的油液；检查各管路是否漏气，若漏气，需更换漏气件；检查零件有无磨损，若有磨损者，需进行修磨或更换新零件；检查润滑油压力，并达到规定要求。（2）泵不保压、漏气故障原因：密封圈漏气故障诊断及排除方法：检查密封圈是否磨损及有无弹性，若有磨损，需要换新密封圈。（3）各接口处漏气故障原因：接头松动或密封件损坏。故障诊断及排除方法：检查接头有无松动，若松动，需加密封胶拧紧接头；若密封件损坏，需更换新件。
常用真空泵的工作原理图(1)
常用真空泵的工作原理图(1) 真空泵要求从密封容器中高速高效地排除气体，以达到产生,改善和维持真空的目的。其工作原理可以分为机械,物理和化学方式。根据要达到的真空度不同,常常需要2种以上的真空泵相组合。 代表的真空泵 1：旋转式机械泵 2：分子泵（TMP） 3：离子泵 4：Ti升华泵 5：低温泵 曾经被广泛使用的油扩散泵因为存在油气蒸发的问题、现在已经很少被采用。 旋转式机械泵 以油封式真空泵为例加以介绍。 构造：偏心轴转子,固定翼,油。旋转动力是电机。 原理：转子紧贴泵壁内侧旋转。固定翼随之下移,转子到达油面后,空气被压缩,压缩后的空气压力高于外界大气压之后从排气口排出。 特征： 排气能力由压缩比决定,可达0.1Pa程度。操作简单。可以从大气压状态下启动。油要蒸发。 为了避免油或其它液体进入真空腔内,不用油或其它液体的干式真
空泵正在成为主要的旋转式机械泵。 分子泵（TMP） 构造：电机驱动的高速旋转叶片,泵壁上固定的固定叶片。 原理：每分钟旋转数万次的高速旋转叶片撞击气体分子,被撞击的气体分子碰撞到固定叶片后又被弹到下一个旋转叶片上,最终被送到排气口。旋转叶片和固定叶片的方向相反,使分子难于逆行。这种排气方式,排气速度不因气体种类而变。 特征： 不用油,工作环境清洁,可到达10-10Pa的真空度。排气速度不受气体种类影响。构造复杂,价格昂贵,高速旋转,要注意安装要求。有振动。需要和其它初段排气泵组合。 离子泵
构造：强磁铁,蜂窝状阳极,钛(Ti)阴极。 原理：通过溅射现象,使Ti离子化,Ti离子化学反应活性高。和气体分子反应之后生成化合物。 一部分气体分子也离子化之后向阴极加速,使阴极的Ti被溅射后,一部分离子进入阴极内部。 特征： 能达到超高真空(10-10Pa) 需要和其它初段排气泵组合。 有一定寿命。 Ti升华泵 构造：加热电阻丝、Ti材料(线或球)。 原理：通过加热电阻丝,使Ti升华。因为Ti化学反应活性高、立刻和周围的气体分子反应而生成稳定的化合物。反应生成的化合物吸附在真空腔内壁上、从而达到降低气压的效果。如果升华后的Ti吸附在较大面积的内壁上、则产生巨大的排气速度。比如1平方米的面积上吸附Ti原子的话、对氮气而言、可达到24000升/s的排气速度。在压力较高时(>10-3Pa)、排气速度大大降低。因此需要和其他排气泵组合使用。 特征： 排气速度大。 没有运动部分,没有振动。 需要和其它初段排气泵组合。
制动主缸与真空助力器结构及原理知识分享
制动主缸与真空助力器结构及原理
真空助力器带制动主缸和比例阀的结构原理及故障分析 真空助力器带制动主缸和比例阀的结构原理及故障分析
一真空助力器与制动主缸的结构及原理 （一）液压管路联接形式 奇瑞轿车采用液压对角线双回路制动系统联接，如图1所示。 制动主缸3的第一腔出油口通过比例阀与右前轮、左后轮的制动管路4联接相通。制动主缸3的第二腔出油口通过比例阀与左前轮、右后轮的制动管路5联接相通。两个制动管路4、5呈交叉型对角线布置。 这种液压对角线双回路制动系统的联接形式，能保证在某一个回路出现故障时仍能得到总制动效率的50%。此外，这种制动系统结构简单，而且直行时紧急制动的稳定性好。 (二)串联式双腔制动主缸
1 带补尝孔串联式双腔制动主缸 奇瑞轿车采用补尝孔串联式双腔制动主缸，其结构原理如图2所示。 制动时，驾驶员踩下制动踏板，真空助力器推动第一活塞13左移，在主皮碗盖住补尝孔15后，第一工作腔9的制动液建立起压力，在此压力下及第一回位簧的抗力作用下，又推动第二活塞7，并克服第二回位簧抗力2左移，在主皮碗盖住补尝孔4后，第二工作腔3随之产生压力，制动液通过四个出油口进入前、后制动管路，对汽车施行制动。 解除制动时，驾驶员松开制动踏板，活塞在弹簧作用下开始回位，高压制动液顺管路回流入制动主缸。由于活塞回位速度迅速，工作腔内容积相对增大，致使制动液压力迅速降低，管路中的制动液受到管路阻力的影响，制动液来不及充分流回工作腔充满活塞移动让出的空间，这样使工作腔形成一定的真空度，贮液罐里的制动液便经回油孔14、16和活塞上面的四个小孔推开阀片6经主皮碗5、11的边缘流入工作腔。当活塞完全回到位时，工作腔通过补尝孔
刹车真空助力泵的工作原理
刹车真空助力泵的工作原理（ZT） 真空助力泵的工作原理与维修注意事项真空助力泵主要用于轻型汽车助力制动系统抽取真空，也可用于其它运输车辆及工程机械。采用真空助力制动系统可提高制动可行性和减轻驾驶员的疲劳，有利于降低行车事故发生率，提高整车安全性。目前，国内轻型车发展迅猛，这无疑为真空助力泵提供了广阔的市场。因此，在推广和使用过程中，就必须了解和掌握其性能、原理。只有这样，才能有效地保证泵的制动性能，延长使用寿命，起到安全保护作用。 1. 真空助力泵的工作原 理 真空助力泵主要由泵体、转子、滑块、泵盖、齿轮、密封圈等零件组成，当泵工作时，带有四个滑块的偏心转子按逆时针方向旋转，滑块在自身离心力的作用下，紧贴着泵体内壁滑行，吸气工作室不断扩大，被抽气体通过吸气管打开单向阀（泵内装单向阀，对系统起保压作用）进人吸气工作室。当滑块转至一定位置时，吸气完毕，此时吸人的气体被隔离，转子继续旋转，被隔离的气体被逐渐压缩－压力升高。当工作室转至与出气孔相通时，气体从出气孔排
出。泵工作过程申，滑块始终将泵腔分成四个工作室，转子每转一周，有四次吸气和排气过程。 2.使用与维护注意事项真空助力泵是一种精度较高、工作较灵敏的泵，使用时必须严格遵守以下规则：（l）真空助力泵用机油来润滑磨擦面，密封各个间隙（转子、滑块、泵体、泵盖构成的间隙），因此必须选用合适的润滑油与适当的润滑方式。（2）使用时应经常检查运转及润滑是否正常，有无异常噪音，以便及时发现并排除故障。（3）使用申应经常检查泵有无渗漏现象。（4）若较长时间不使用真空助力泵，重新使用时，不得立即满负荷工作。 3.常见故障及排除方法（1）泵抽取最大真空度低，泵抽取时间延长故障原因：润、滑油液不充分；抽气管路漏气；零件磨损；间隙增大漏气。故障诊断及排除方法：检查润滑油液粘度，若不合格，更换合适粘度的油液；检查各管路是否漏气，若漏气，需更换漏气件；检查零件有无磨损，若有磨损者，需进行修磨或更换新零件；检查润滑油压力，并达到规定要求。（2）泵不保压、漏气故障原因：密封圈漏气故障诊断及排除方法：检查密封圈是否磨损及有无弹性，若有磨损，需要换新密封圈。（3）各接口处漏气故障原因：接头松动或密封件损坏。故障诊断及排除方法：检查接头有无松动，若松动，需加密封胶拧紧接头；若密封件损坏，需更换新件。
真空助力泵的工作原理
真空助力泵的工作原理 简介 刹车助力泵是一个直径较大的真空腔体，内部有一个中部装有推杆的膜片（或活塞），将腔体隔成两部份，一部份与大气相通，另一部份通过管道与发动机进气管相连。 它是利用发动机工作时吸入空气这一原理，造成助力泵的一侧真空，相对于另一侧正常空气压力的压力差，利用这一压力差来加强制动推力。 如果膜片两边有即使很小的压力差，由于膜片的面积很大，仍可以产生很大的推力推动膜片向压力小的一端运动。真空助力系统，是在制动的时，也同时控制进入助力泵的真空，使膜片移动，并通过联运装置利用膜片上的推杆协助人力去踩动和推动制动踏板。 所以，发动机熄火时，由于没有了进气真空度，也就没有了助力，制动所需要的人力将会很大。这里需要注意的是，有很多新手认为，发动机熄火了就没有制动了，这是不对的。
正确的说法应该是，发动机熄火了，制动所需要的人工踩踏力因为没有助力而会变得很大 而已。 发动机熄火虽然有制动，并不主张熄火滑行，由于现在的汽车不像以前的那些老解放，都带上了刹车助力泵，刹车行程都缩短了，刹车行程缩短意味着省距离，我们都知道杠杆原理，省了距离就会费力，熄火的时候你将用到更大的力踩刹车，你会有刹不住的感觉，出现紧急情况的时候会非常危险，危险系数200%。在没有刹车助力泵的推动下，踩刹车对刹车杆损害也会非常大，甚至导致刹车杆的断裂。 编辑本段真空助力泵的工作原理真空助力泵 主要由泵体、转子、滑块、泵盖、齿轮、密封圈等零件组成。当泵工作时，带有四个滑块的偏心转子按逆时针方向旋转，滑块在自身旋转运动的作用下，紧贴着泵体内壁滑行，吸气工作室不断扩大，被抽气体通过吸气管打开单向阀（泵内装单向阀，对系统起保压作用）进入吸气工作室。当滑块转至一定位置时，吸气完毕。此时，吸入的气体被隔离，转子继续旋转，被隔离的气体被逐渐压缩——压力升高。当工
真空机的作用与工作原理
按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。气体传输泵是一种能使气体不断的吸入和排出，借以达到抽气目的的真空泵。气体捕集泵是一种使气体分子被吸附或凝结在泵的内表面上，从而减小了容器内的气体分子数目而达到抽气目的的真空泵。 真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。随着真空应用技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。 不同真空包装机中真空泵的工作原理 水环式真空泵/液环真空泵工作原理 水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。 水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空
各种真空泵的工作原理
各种真空泵的工作原理 水环式真空泵/液环真空泵工作原理 水环真空泵(简称水环泵)是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。 水环泵初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。 综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 泵的工作原理
断气刹工作原理
断气刹车的工作原理 断气刹的方式大多用在中大型车的手刹系统．这种车的手刹系统平时是用大力的弹簧处于常刹车状态，车辆要行驶的时候，驾驶员松手刹就是一个放气的动作，必须要达到一定的气压才能顶开弹簧，也就是把手刹松掉，才能行驶． 常规刹车是手刹锁住传动轴，脚刹时由压缩空气进入制动气室锁住车轮。在手刹或传动轴机械故障时，手刹失灵；在气泵、管路、储气筒、制动阀任何一个部位故障时，脚刹失灵。而断气刹车就可有效避免这些危险。 (二)组成和功用 1)普通气刹制动系统 ①组成 普通气刹制动系统由制动操纵机构、双回路制动机构、中央盘式制动机构、制动器、空压机等组成 其中制动操纵机构包括制动踏板、踏板吊挂等；双回路制动机构包括储气筒、制动阀、低压报警器、气压调节器、制动管、换向阀、继动阀、安全阀、放水阀；中央盘式制动机构包括驻车制动操纵手柄、制动拉索、中央盘式制动器。 ②各组成工作原理 1、空压机 空压机直接提供制动所需要的空气，并产生制动所需要的空气压力它是制动系统当中的第一供能装置. 空气压缩机由曲柄连杆机构，气缸体，压缩弹簧和进气阀门，排气阀门组成，当发动机运转时，空压机随之转动，带动活塞下压，外界空气经空气滤清器和进气阀门进入气缸。当活塞上行时，缸内的空气被压缩，压力升高，克服排气阀门的弹簧预紧力而使排气阀门开启，压缩空气便进入湿储气筒。 调压阀 调压阀由进气口，排气口，进气阀门，排气阀门，压缩弹簧，膜片，当储气筒中的气压升至0.78?0.81MP时，膜片下方气压作用力足以克服弹簧预紧力而推动膜片向下拱曲，从而使进气阀门关闭，排气阀门开启，来自储气筒中的压缩空气进入压缩机中的卸荷气室中，使卸荷膜片4和卸荷杆下移而顶开进气阀门，使两气缸均与大气通气。 2、多回路压力安全阀 多回路制动系中，来自空压机的压缩空气可经多回路压力保护阀分别向各回路的储气筒充气。当有一回路损坏漏气时，压力保护阀能保证其余完好回路继续充气。双回路保护阀有1个进气口，2个出气口，两个活塞阀门，和一个压缩弹簧，平时活塞阀门在压缩弹簧的作用下分别将两个出气口封闭，当压缩空气由调压阀进入进气口时，经两侧气道分别流入两个气腔。当两侧气腔的压力分别超过0.52MP时，两侧气腔的作用力超过弹簧预紧力,推使两活塞门离开出气接头上的阀座，压缩空气经两出气口分别进入两回路储气筒。 若在正常充气过程中有一回路突然损坏漏气，即有一端出气口压力很低，当空压机不继供气时，保护阀内的气腔压力也会上升，至没有损坏那个回路活塞门重新开启重新充气，只不过充气气压较低，只能过到0.5?0.55MP，因为若超过此值，另一边的活塞门也会开启则放气。 3、制动阀 制动阀是汽车行车制动系当中的主要控制装置。制动阀主要由上腔活塞，下腔活塞，推杆，滚轮，平衡弹簧，回位弹簧（上下腔），上腔阀门，下腔阀门，进气口，出气口，排气口，通气孔组成

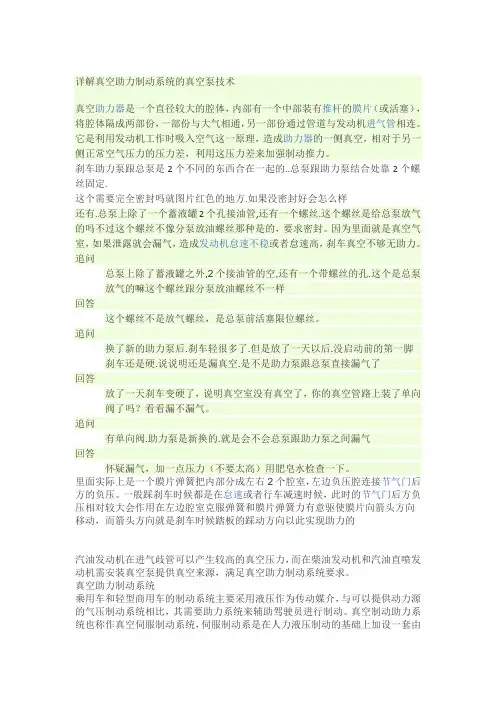

刹车真空助力器工作原理
详解真空助力制动系统的真空泵技术 真空助力器是一个直径较大的腔体，内部有一个中部装有推杆的膜片（或活塞），将腔体隔成两部份，一部份与大气相通，另一部份通过管道与发动机进气管相连。它是利用发动机工作时吸入空气这一原理，造成助力器的一侧真空，相对于另一侧正常空气压力的压力差，利用这压力差来加强制动推力。 刹车助力泵跟总泵是2个不同的东西合在一起的..总泵跟助力泵结合处靠2个螺丝固定. 这个需要完全密封吗?就图片红色的地方.如果没密封好会怎么样? 还有.总泵上除了一个蓄液罐 2个孔接油管,还有一个螺丝.这个螺丝是给总泵放 气的吗?不过这个螺丝不像分泵放油螺丝那种是的，要求密封。因为里面就是真空气室，如果泄露就会漏气，造成发动机怠速不稳或者怠速高，刹车真空不够无助力。 追问 总泵上除了蓄液罐之外,2个接油管的空,还有一个带螺丝的孔.这个是总泵放气的嘛?这个螺丝跟分泵放油螺丝不一样 回答 这个螺丝不是放气螺丝，是总泵前活塞限位螺丝。 追问 换了新的助力泵后.刹车轻很多了.但是放了一天以后.没启动前的第一脚 刹车还是硬. 说说明还是漏真空. 是不是助力泵跟总泵直接漏气了? 回答
放了一天刹车变硬了，说明真空室没有真空了，你的真空管路上装了单向阀了吗？看看漏不漏气。 追问 有单向阀.助力泵是新换的.就是会不会总泵跟助力泵之间漏气 回答 怀疑漏气，加一点压力（不要太高）用肥皂水检查一下。
里面实际上是一个膜片弹簧把内部分成左右2个腔室，左边负压腔连接节气门后方的负压。一般踩刹车时候都是在怠速或者行车减速时候，此时的节气门后方负压相对较大会作用在左边腔室克服弹簧和膜片弹簧力有意驱使膜片向箭头方向移动，而箭头方向就是刹车时候踏板的踩动方向以此实现助力的 汽油发动机在进气歧管可以产生较高的真空压力，而在柴油发动机和汽油直喷发动机需安装真空泵提供真空来源，满足真空助力制动系统要求。 真空助力制动系统 乘用车和轻型商用车的制动系统主要采用液压作为传动媒介，与可以提供动力源的气压制动系统相比，其需要助力系统来辅助驾驶员进行制动。真空制动助力系统也称作真空伺服制动系统，伺服制动系是在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置，使人力与动力可兼用，即兼用人力和发动机动力作为制动能源的制动系。在正常情况下，其输出工作压力主要由动力伺服系统产生，因而在动力伺服系统失效时，仍可全由人力驱动液压系统产生一定程度的制动力。 如图1所示为某轿车的真空助力式（直动式）伺服制动系回路图，它采用了左前轮制动油缸与右后轮制动油缸为一液压回路、右前轮制动油缸与左后轮制动油缸为另一液压回路的布置，即为对角线布置的双回路液压制动系统。真空助力器气室与控制阀组合的真空助力器在工作时产生推力，也同踏板力一样直接作用在制动主缸的活塞推杆上。 其中核心部件真空助力器的工作过程是：在非工作的状态下，控制阀推杆回位弹簧将控制阀推杆推到右边的锁片锁定位置，真空单向阀口处于开启状态，控制阀弹簧使控制阀皮碗与空气阀座紧密接触，从而关闭了空气阀口。此时真空助力器的真空气室和应用气室分别通过活
常用三种真空泵的原理
常用三种真空泵的原理 水环式真空泵: 液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为 2000~4000Pa，串联大气喷射器可270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真 空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部 为起点那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。 综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 罗茨泵的工作原理: 罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。 由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返
汽车刹车泵工作原理
简述刹车系统工作原理 [汽车之家技术] 在汽车之家的性能测试环节中，加速和刹车是最主要的两个测试项目，平时我们接触到一辆新车，往往问的第一个问题是这辆车有多快而不是这辆车刹车好不好，但问题在于速度慢多数情况下不会有什么太大问题而刹车不好很可能关系到生命安全，所以今天我们就来说说汽车的刹车。 刹车系统的原理是制造出巨大的摩擦力，将车辆的动能转化为热能。众所周知，能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为其他形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变。汽车在加速过程中把化学能转化成热能和动能，刹车时刹车系统又将汽车的动能转化成热能散发到空气中。一辆车从静止加速到时速100公里可能需要10秒钟，但从时速100公里刹车到静止可能只需要XX秒而已，可见刹车系统承受着巨大的负荷。从另一个角度来说，如果你想体验超级跑车的加速快感，用普通家用车也可以，只不过你需要反过来坐着并且是在急刹车中体验到。
目前大部分小型车都采用液压制动，因为液体是不能被压缩的，能够几乎100%的传递动力，基本原理是驾驶员踩下刹车踏板，向刹车总泵中的刹车油施加压力，液体将压力通过管路传递到每个车轮刹车卡钳的活塞上，活塞驱动刹车卡钳夹紧刹车盘从而产生巨大摩擦力令车辆减速。 我们先从刹车总泵说起，这个部件通常位于发动机舱防火墙靠近驾驶员的一侧，有些车的刹车总泵”小得可怜“，甚至让人怀疑它是否能提供足够的刹车力。其实完全不必为此担心，因为刹车系统运用了”帕斯卡定律“。
帕斯卡定律的主要内容是： 根据静压力基本方程(p=p0+ρgh),盛放在密闭容器内的液体，其外加压强p0发生变化时，只要液体仍保持其原来的静止状态不变，液体中任一点的压强均将发生同样大小的变化。（来源：百度百科） 简单来说就是我们踩下制动踏板后施加到刹车总泵液体上的压强等于刹车盘活塞处的液体压强，但因为压强等于单位面积的压力，所以只要增大活塞的面积，施加的压力就会增大。例如下图这个实验，两个圆柱形活塞，左侧活塞直径是2英寸，右侧活塞直径是6英寸，也就是左侧活塞的3倍，那么如果给左侧活塞施加一定量的力，那么右侧活塞将产生一个9倍的力（面积是半径的平方乘以3.14），这也就是现在所有液压机构的理论基础，所以起重机可以通过液压系统举起数十吨的货物。
各类真空泵原理概述大全
各类真空泵原理概述大全 真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。极限压力(极限真空)从粗真空到10-12Pa以上的极高真空范围。 真空区域的划分 粗真空105～103Pa 低真空103～10-1Pa 高真空10-1～10-6Pa 超高真空10-6～10-10Pa 极高真空<10-10Pa 真空泵的分类 按真空泵的工作原理，真空泵基本上可以分为两种类型，即变容真空泵和动量传输泵。 变容真空泵是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。气体在排出泵腔前被压缩。 动量传输泵（分子真空泵）依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。（单独段介绍） 变容真空泵又分为：往复式，旋转式（旋片式、滑阀式、液环式、罗茨式、螺旋式、爪形转子式），其它型式。 各类真空泵工作压力范围 真空泵种类工作压强范围（Pa） 往复式真空1×105～1.3×102
泵 旋片式真空 泵 1×105～6.7×10-1 液环式真空 泵 1×105～2.7×103 罗茨式真空 泵 1.3×103～1.3 水蒸气喷射 泵 1×105～1.3×10-1 油扩散泵 1.3×10-2～1.3×10-7 钛升华泵 1.3×10-2～1.3×10-9 真空泵的规格及型号表示法： 国产的各种机械真空泵的型号通常是用汉语拼音字母来表示。汉语拼音字母表示泵的类型；字母前的数字表示泵的级数，单级时“1”省略；字母后边横线后的数字表示泵的抽速(L/S) 。 国产真空泵型号对照表 型号名称型 号 名称 W往复式 真空泵 H 滑阀式真空泵 WY移动阀 式往复 泵 YZ余摆线真空泵 WL立式往 复泵 ZJ罗茨真空泵SZ水环泵X旋片式真空泵 SZ B 悬臂式 结构水 环泵 F分子真空泵 SZ Z 直联式 水环泵 XZ直联式旋片泵 常用真空泵技术 蒸汽喷射泵 湿式泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵） 1、蒸汽喷射泵 喷射真空泵工作原理：蒸汽喷射真空泵有一定压强的工作的真空泵设备，蒸汽通过拉瓦尔喷咀，减压增速，蒸汽的势能转变为动能并以超音速喷入混合室，与被抽介质混合，进行能量交换，混合后的气体进入扩压器，减速增压，动通转化为压强能，为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。工作原理如下图所示： 常用真空泵技术 优点：缺点：
重型车气路基本图解及工作原理
重型车气路基本图解及工作原理 为了使部分网友对现在重型车的整体气路有一个明确的认识，我画了一张气路图，供大家参考 A.气泵； B.组合式干燥器总成；C四回路保护阀；G1.前制动储气筒；G2.中后桥制动储气筒；G3.手制动储气筒；I1.I2.气压表；J.刹车总泵；N1.N2.前制动分室；M1.主制动继动阀；M2.手制动继动阀；M3.闸阀（单向阀）；01-04.中后桥组合式制动分室；P.手制动阀；Q.挂车制动控制阀；S1.挂车充气接头；S2.挂车制动控制接头；R1.离合器助力按钮阀；R2.离合器助力缸；L1.调压阀（空气滤清调节阀）；L2.高低档换挡阀（双H阀）；L3.高档工作汽缸；L4.低档工作汽缸；L5.离合器制动控制阀；L6.离合器制动气缸；T1.轮间差速锁电磁阀；T2.中桥轮间差速锁工作缸；T3.后桥轮间差速锁工作缸；U1.轴间差速锁电磁阀；U2.轴间差速锁工作缸；V1.熄火器开关阀；V2.断油工作缸；V3.熄火工作缸（排气制动蝶阀);W1.喇叭电磁阀；W2.气喇叭；X1.前驱动挂档开关阀；X2.前驱动挂档工作缸；Y1.取力器电磁开关；Y2.取力器工作缸；Y3.空挡工作缸； 下面我就把整个气路的工作原理向大家介绍一下。 第一回路：压缩空气经出口21不断向前桥制动储气筒G1充气，G1同时为主制动阀J提供前制动气压，当主制动阀（即刹车总泵）工作时，压缩空气将通向前轴制动分室N1和N2，使前轮产生制动。 第二回路：压缩空气经出口22不断向中后桥制动储气筒G2充气，G2同时为主制动阀J提供中后桥制动控制气压，为继动阀M1提供工作气压，当制动总泵J工作时，压缩空气通过继动阀M1控制接口4，从而打开继动阀使早已等候在继动阀进气口1的压缩空气快速进入中后桥主制动分室01-04。继动阀M1的作用是快充和快放，以缩短制动反应时间，在第一回路与第二回路之间接装一个双针气压表（现在有的装用两个表，甚至装在刹车总泵上面，其实原理是一样的），以反映前制动出气筒和中后桥制动储气筒的气压值。 第三回路，压缩空气经出口24，一路经单向阀M3提供给手刹制动阀P和手制动继动阀M2，另一路为手制动储气筒G3充气，当手制动阀P置于“停车”位置时，继动阀M2的控制口4经手制动阀P排空，从而切断继动阀M2向手制动分室充气的通路，打开手制动分室01-04经继动阀M2出气口2排空的通道，手制动分室排气，在弹簧作用下使制动器动作产生制动作用，当手制动阀P置于“行车”位置时，压缩空气经手制动阀P通向控制口4，打开继动阀进气口1与出气口2的通道，使早已等候在继动阀进气口1的压缩空气迅速向手制动分室充气，压缩弹簧从而解除制动。手制动阀P的操作杆如置于“制动”与“行车”位置之
汽车制动真空助力泵及其技术特点综述.
汽车制动真空助力泵及其技术特点综述 即使有液压助力器帮助驾驶人员进行制动，但对于很弱小的女性驾驶员来说，如果没有足够的力量踩制动踏板，那么遇到紧急情况如果制动力不够，也非常危险。因此，为了提高汽车制动性能, 改善驾驶员的劳动条件,降低行车事故发生率，提高整车安全性，在中小型汽车的发动机室靠近驾驶人的位置，也就是制动踏板与制动液压泵之间，都安装了真空助力器。真空助力泵为真空助力器提供了真空源，其性能的优劣，直接影响了制动性能的好坏，因此，车用真空助力泵的技术研究也显得非常重要。 1 真空助力制动系统工作原理 真空制动助力系统也称作真空伺服制动系统, 伺服制动系是在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置, 使人力与动力可兼用, 即兼用人力和发动机动力作为制动能源的制动系。真空助力制动系统制动原理图, 如图1 所示 图1 真空助力制动系统制动原理图 1.前轮制动器 2.制动总泵 3.制动踏板 4.真空泵 5.单向阀 6.真空筒 7.真空增压器8.压力表9.后轮制动器 真空泵作为助力制动系统的真空源由发电机轴带动, 当它工作时, 所产生的真空度经由单向阀传给真空筒, 使筒内产生一定的真空度作为制动加力的力源。 真空助力器是真空助力系统的核心部件，其结构图和实物如图2和图3所示：
图2 真空助力器的结构示意图 1—前壳体2—螺栓3—输出力推杆4—活塞体回位弹簧5—真空弯管6—膜片盘7—膜片8—后壳体9—弹簧座10—反馈盘11—活塞体12—密封圈13—控制阀弹簧14—输入力推杆15—防尘罩16—泡沫过滤器17—推杆垫片18—输入力推杆回位弹簧19—控制阀卡座20—控制阀21—空气阀柱22—锁片 图3 双模片真空助力器总成 对于真空助力系统的真空来源,装有汽油发动机的车辆由于发动机采用点燃式因此在进气歧管可以产生较高的真空压力,可以为真空助力制动系统提供足够的真空来源,而对于柴油发动机驱动的车辆,由于发动机采用压燃式,这样在进气歧管处不能提供相同水平的真空压力,所以需要安装提供真空来源的真空泵。另外,对于为了满足较高的排放环保要求而设计的汽油直喷发动机,在进气歧管处也不能提供相同水平的真空压力来满足真空制动助力系统的要求, 因此也需要真空泵来提供真空来源, 真空泵在系统中的位置如图4所示。
真空泵工作原理
真空泵工作原理 https://www.360docs.net/doc/161920651.html, 【制冷设备行业门户网】发布于2011年12月1日来源： 水环式真空泵圆柱形泵缸内注入一定量的水，星形叶轮偏心地装在泵缸内，当叶轮旋转时，水受离心力作用被甩向四周而形成一个相对于叶轮为偏心的封闭水环。 水环式真空泵中被抽吸的气体沿吸气管及接头由吸气孔进入水环与叶轮之间的空间，右边月牙形部分，由于叶轮的旋转，这个空间容积由小逐渐增大，因而产生真空抽吸气体。 水环式真空泵随着叶轮的旋转，气体进入左边月牙形部分。 因叶轮是偏心旋转的，此空间逐渐缩小，气体逐渐受到压缩升压，气与水便由排气孔经接头沿排气管进入水箱中，自动分离后再由放气管放出。水环式真空泵中废弃的水和空气一起被排到水箱里。 结构紧凑、工作平衡可靠和流量均匀，所以化工生产中多用来输送或抽吸易燃、易爆和有腐蚀性的气体。水环式真空泵由于叶轮搅拌液体，损失能量大，故其效率很低。 [1]?常见故障 一、真空泵度不够 可能原因：电机供电不足导致转速不够；供水量不足；叶轮与分配板之间的间隙过大；机械密封破损导致漏水漏气；叶轮磨损过多；循环水排不出。 排除方法：检查供电电压是否在电机额定的电压范围内；加大供水量（必须控制在正确的范围内，否则会导致电机超载发热）；调小叶轮与分配板的间隙（一般在0.15—0.20mm）；更换机械密封；更换叶轮；检查出水口的管路。 二、启动不了或者启动了噪音大 可能原因：电机供电电压不足；电机缺相运行；泵长时间没用导致锈蚀；泵内吸入杂物；叶轮拖分配板。 排除方法：检查供电电压是否过低；检查电机接线是否都牢靠；如果泵长时间没用导致锈蚀的可以加点除锈剂或者打开泵盖人为去除锈迹；打开泵盖去除杂物；调节叶轮与分配板的距离。
刹车的工作原理
刹车的工作原理与改装 2006年09月28日09:45作者：综合报道 ABS的质疑 近来有很多报告指出：配备ABS的车子发生车祸的机率大于没有配备ABS的，也因此造成许多人对ABS功效的质疑。这是一般车主对刹车系统及ABS的认知不够所造成的，很多人都误认为装了ABS后可提高刹车制动力或轮胎与地面摩擦力的极限，事实上ABS虽然能将刹车制动力尽量维持在最大极限，但是却无法提高极限。在此重申：轮胎与地面摩擦力的极限是由轮胎本身的特性、路面的状况、定位角度、胎压、悬吊系统的特性所决定，但不包括ABS。ABS能将刹车系统的能力充分、有效的发挥，但对提高制动力或摩擦力却无济於事。此外紧急情况利用ABS来进行高速闪躲时，请记得先在直线做主减速动作再转方向盘，转动方向盘时不要将刹车踏板松掉，也不要因为踏板传来的ABS反馈动作而惊慌失措。也有很多人认为ABS必须大脚踩刹车才有作用，这又是个对ABS的错误认知。防锁死刹车系统当然是在车轮锁死时才有作用，你如果开车经过结冰的路上，只要你轻点刹车ABS可能就动个不停；又如果你换了一组抓地力超强的大尺寸热溶胎，开在平坦乾燥的路面，如果你的刹车系统没有强化过，就算你用尽全力踏在刹车踏板上，说不定ABS依然没有动静，因为你的刹车制动力并不足以将轮胎锁死。如果车商在将配备ABS的车卖给消费者的同时，能针对上述两点做充分有效的告知，那麽ABS才能真正成为一项『主动安全』配备，否则让消费者在踩刹车时有恃无恐那肇事机率可能就不降反增。 刹车的改装 改装前的检视:对於一般道路用车或是赛车来说一套有效率的刹车系统都是必须的。在刹车改装之前必须先对原有刹车系统做一全面性的确认。检查刹车总泵、分泵和刹车油管是否有渗油的痕迹，如果有任何可疑的痕迹处必须追根究底，必要时将有问题的分泵、总泵或刹车管或刹车管换掉。影响刹车稳定度最大的因素莫过於刹车碟盘或刹车鼓的表面的平整与否，异音或是不平衡的刹车往往都是由此而来。对碟式刹车系统来说，表面不能出现磨损凹槽线沟，而且左右碟盘的厚度必须相同，如此才能获得相同的刹车力分配，此外必须确保
汽车刹车失灵的三大主因及应急技巧措施
云南万通盘点汽车刹车失灵的主因及应急技巧措施 造成刹车失灵的原因很多，一是对刹车系统缺乏必要的保养，刹车总泵里杂质太多、密封不严、真空助力泵失效、刹车油过脏或几种刹车油混合使用受热后出现气阻、刹车总泵或分泵漏油、储气罐或管路接口漏气；二是由于操作不当导致机件失灵，如长时间下坡会使刹车片摩擦生热、刹车毂炭化、刹车功能完全失效；三是由于严重超载，在重力加速度的作用下，加大了车辆运动惯性，直接导致刹车失灵。 如果车辆在行驶中发生刹车失灵，新手应该怎么办呢？ 1.根据路况和车速控制好方向，脱开高速挡，同时迅速轰一脚空油，将高速挡换入低速挡。这样，发动机会有很大的牵引阻力使车速迅速降低。另外，在换低速挡的同时，应结合使用手刹，但要注意手刹不能拉紧不放，也不能拉得太慢。如果拉得太紧，容易使制动盘“抱死”，很可能损坏传动机件而丧失制动能力；如果拉得太慢，会使制动盘磨损烧蚀而失去制动作用。 2.利用车的保险杠、车厢等钢性部位与路边的天然障碍物（岩石、大树或土坡）摩擦、碰撞，达到强行停车脱险的目的，尽可能地减少事故损失。 3.上坡时出现刹车失灵，应适时减入中低挡，保持足够的动力驶上坡顶停车。如需半坡停车，应保持前进低挡位，拉紧手制动，随车人员及时用石块、垫木等物卡住车轮。如有后滑现象，车尾应朝向山坡或安全一面，并打开大灯和紧急信号灯，引起前后车辆的注意。 4.下坡刹车失灵，不能利用车辆本身的机构控制车速时，驾驶员应果断地利用天然障碍物，如路旁的岩石、大树等，给汽车造成阻力。如果一时找不到合适的地形、物体可以利用，紧急情况下可将车身的一侧向山边拢，以摩擦来增加阻力，逐渐地降低车速。 5.车辆在下长坡、陡坡时不管有无情况都应该踩一下刹车。既可以检验刹车性能，也可以在发现刹车失灵时赢得控制车速的时间，也称为预见性刹车。
各种真空泵原理及使用说明
罗茨式真空机组的工作原理说明 JZJS罗茨水环真空机组是以罗茨泵为主泵，以水环泵为前级泵串联而成的。罗茨水环真空机组选用水环泵作为前级泵比其它真空泵更为有利，它克服了单台水环泵使用时极限压力差（机组的极限压力比水环泵有很大的提高），在一定压力下抽气速率低的缺点，同时保留了罗茨泵能迅速工作，有较大抽气速率的优点。尤其能够适应抽除大量的可凝性蒸汽，特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够，或使用的溶剂能使泵油恶化而影响性能，或者是真空系统不允许油污染的时候更为明显。当配有防爆电机及电器时并遵守相应的安全规则下，还可抽除易燃易爆的气体。因此罗茨泵-水环泵机组广泛地用于化工行业中的真空蒸馏、真空蒸发、脱水结晶；食品行业中的冷冻干燥；医药工业的真空干燥；轻纺工业的涤纶切片；高空模拟试验等的抽真空系统中。 罗茨水环真空机组，大致有如下几种类型： （1）罗茨泵-水环泵：机组中水环泵的作用是造成罗茨泵所需的预备真空，一般情况，单级水环泵极限真空度不高，而目前我国生产的罗茨泵要求的预真空又较高，故实际上一般不用单级水环泵作为罗茨泵的前级泵，而用极限压力较低的双级水环泵作为前级泵使用，还可以降低机组的极限压力。 （2）一台罗茨泵与一台水环泵的极限压力是400P a，可满足一般的真空需求，但使用范围受到一定限制，若用两台罗茨泵串联再与水环泵组合，就能大大提高机组的极限压力（可达25P a）。故在这种类型里通常见到的是两台罗茨泵串联后再用双级泵作前级泵（图1）组成机组。如果需要更高的极限压力，可用三台罗茨泵与水环泵组合，它的极限压力可达1Pa。 （3）如果三级罗茨水环机组还不能满足极限压力时，可采用罗茨泵-水环泵并联机械真空泵；此机组主要用于需要处理大量水蒸汽，时间长且极限真空度要求非常高的抽真空系统，例如在真空干燥方面。
汽车电子刹车助力设备的制作技术
图片简介: 本技术新型提供一种汽车电子刹车助力装置，该汽车电子刹车助力装置，设置在汽车内。包括脚踏板、滑动变阻器、制动活塞、电机、伸缩装置、电阻组件、电源机构、接触机构和导电板。所述脚踏板中间转动连接有支点。所述电阻组件与脚踏板的一端相接触，所述接触机构设置在脚踏板位于支点上方的部分主体上。该汽车电子刹车助力装置，可以在人员踩刹车时对人员辅助，而常规的刹车助力装置一般都是只有在人员踩刹车力度较大时对人员进行辅助。大大限制了助力范围，本技术新型可以通过人员踩刹车的幅度不同，进而调整期辅助力度的的大小。踩的轻，辅助的影响小，踩的重，辅助力度大。方便人员的日常使用。 技术要求 1.一种汽车电子刹车助力装置，设置在汽车内，其特征在于:包括脚踏板(1)、滑动变阻器(9)、制动活塞(5)、电机(6)、伸缩装置(12)、电阻组件(8)、电源机构(11)、接触机构(15)和导电板(16)，所述脚踏板(1)中间转动连接有支点，所述电阻组件(8)与脚踏板(1)的一端相 接触，所述接触机构(15)设置在脚踏板(1)位于支点上方的部分主体上，所述导电板(16)与接触机构(15)相接触，所述滑动变阻器(9)、导电板(16)、电机(6)、接触机构(15)与电源机构(11)串联，所述电阻组件(8)包括依次相连的电阻一(10)、电阻二(13)和电阻三(14)，所述脚踏板(1)一支点为中心转动的一端可与电阻一(10)、电阻二(13)、电阻三(14)相接触，所 述电机(6)通过皮带(3)与联动齿轮(4)相连，所述联动齿轮(4)与制动活塞(5)联动连接，所述伸缩装置(12)的正极与接触机构(15)相连，负极与导电板(16)相连，所述伸缩装置(12)的一端与滑动变阻器(9)的滑块相连。
真空泵及其工作原理介绍
真空泵及其工作原理介绍 真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。 由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。 1、真空泵的种类 随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。随着真空技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求。 常用真空泵包括：干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的
主力泵种。近年来，伴随着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。 2、真空泵的总体结构式与传动方式 真空泵的泵体的布置结构决定了泵的总体结构：1)、立式结构：进、排气口水平设置，装配和连接管路都比较方便。但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵；2)、卧式结构：泵的进气口在上，排气口在下。有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。这种泵结构重心低，高速运转时稳定性好。一般大、中型泵多采用此种结构。泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制，转子装配方便，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。 真空泵的传动方式：真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动结构布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则两个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。这种传动方式的最大缺点是：a.主动轴上有三个轴承，增加了泵的加工和装配难度，齿轮的拆装及调整也不便；b.整体结构不匀称，泵的重心偏向电动机和齿轮箱一侧。 所具有的特点：1)、在较宽的压力范围内有较大的抽速；2)、转子具有良好的几何对称性，故振动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；3)、泵腔内无需
制动主缸与真空助力器结构及原理剖析
真空助力器带制动主缸和比例阀的结构原理及故障分析
真空助力器带制动主缸和比例阀的结构原理及故障分析 一真空助力器与制动主缸的结构及原理 （一）液压管路联接形式 奇瑞轿车采用液压对角线双回路制动系统联接，如图1所示。 制动主缸3的第一腔出油口通过比例阀与右前轮、左后轮的制动管路4联接相通。制动主缸3的第二腔出油口通过比例阀与左前轮、右后轮的制动管路5联接相通。两个制动管路4、5呈交叉型对角线布置。 这种液压对角线双回路制动系统的联接形式，能保证在某一个回路出现故障时仍能得到总制动效率的50%。此外，这种制动系统结构简单，而且直行时紧急制动的稳定性好。
(二)串联式双腔制动主缸 1 带补尝孔串联式双腔制动主缸 奇瑞轿车采用补尝孔串联式双腔制动主缸，其结构原理如图2所示。 制动时，驾驶员踩下制动踏板，真空助力器推动第一活塞13左移，在主皮碗盖住补尝孔15后，第一工作腔9的制动液建立起压力，在此压力下及第一回位簧的抗力作用下，又推动第二活塞7，并克服第二回位簧抗力2左移，在主皮碗盖住补尝孔4后，第二工作腔3随之产生压力，制动液通过四个出油口进入前、后制动管路，对汽车施行制动。 解除制动时，驾驶员松开制动踏板，活塞在弹簧作用下开始回位，高压制动液顺管路回流入制动主缸。由于活塞回位速度迅速，工作腔内容积相对增大，致使制动液压力迅速降低，管路中的制动液受到管路阻力的影响，制动液来不及充分流回工作腔充满活塞移动让出的空间，这样使工作腔形成一定的真空度，贮液罐里的制动液便经回油孔14、16和活塞上面的四个小孔推开阀片6经主皮
碗5、11的边缘流入工作腔。当活塞完全回到位时，工作腔通过补尝孔与贮液罐相通，这时多余的制动液经补尝孔流回到贮液罐。等待下一次制动，这样往复循环进行。 2 带ABS的中心阀式双腔制动主缸 ABS系统配备于奇瑞豪华轿车，大大提高了整车的安全性和制动稳定性，为了提高ABS系统工作的可靠性，奇瑞轿车采用了中心阀式双腔制动主缸，其结构如图3所示。 其特点是取消了串联式双腔制动主缸的补尝孔，采用中心单向阀来取代它们的作用。该中心单向阀结构安装在第一、二活塞内，其结构如图4所示。
