《工业组态》期末考试试题与答案

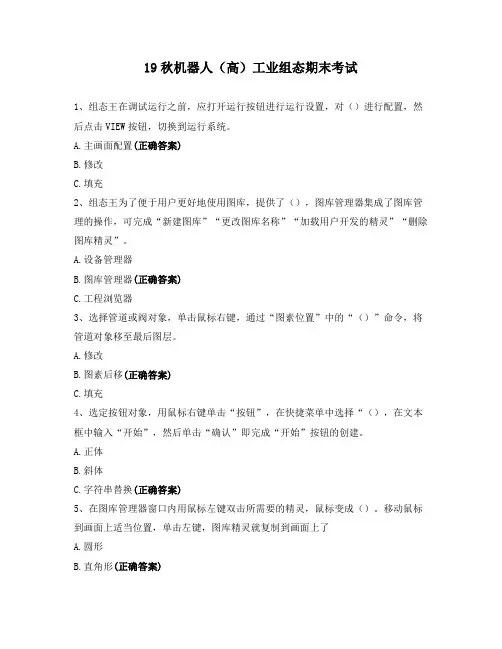

19秋机器人(高)工业组态期末考试
19秋机器人（高）工业组态期末考试1、组态王在调试运行之前，应打开运行按钮进行运行设置，对（）进行配置，然后点击VIEW按钮，切换到运行系统。
A.主画面配置(正确答案)B.修改C.填充2、组态王为了便于用户更好地使用图库，提供了（），图库管理器集成了图库管理的操作，可完成“新建图库”“更改图库名称”“加载用户开发的精灵”“删除图库精灵”。
A.设备管理器B.图库管理器(正确答案)C.工程浏览器3、选择管道或阀对象，单击鼠标右键，通过“图素位置”中的“（）”命令，将管道对象移至最后图层。
A.修改B.图素后移(正确答案)C.填充4、选定按钮对象，用鼠标右键单击“按钮”，在快捷菜单中选择“（），在文本框中输入“开始”，然后单击“确认”即完成“开始”按钮的创建。
A.正体B.斜体C.字符串替换(正确答案)5、在图库管理器窗口内用鼠标左键双击所需要的精灵，鼠标变成（）。
移动鼠标到画面上适当位置，单击左键，图库精灵就复制到画面上了A.圆形B.直角形(正确答案)6、如果想修改字符串的字体类型和字号大小，鼠标左键单击选中文本，在工具箱中点击（）图标即可设置A.堆叠“ABC”(正确答案)B.直线C.箭头7、对线条颜色进行修改，应鼠标左键点击工具箱中的显示调色板图标，弹出调色板，点击（）图标进行线条颜色设置。
A.线条色(正确答案)B.背景色C.填充色8、对文本颜色进行修改，鼠标左键点击工具箱中的显示调色板图标，弹出调色板，点击（）图标进行文本颜色设置。
A.线条色B.填充色C.文本色(正确答案)9、类似一般程序设计语言中的有符号长整数型变量，用于表示带符号的整型数据是指（）。
A.整数变量(LONG)(正确答案)B.布尔变量C.字符串变量10、对矩形填充颜色进行修改，鼠标左键点击工具箱中的显示调色板图标，弹出调色板，点击（）图标进行填充颜色设置。
A.线条色B.文本色C.填充色(正确答案)11、对齐4个按钮开关，鼠标左键点击排列菜单，弹出（）菜单项，选择对应的对齐方式，即可完成对齐。
工控组态软件及应用期末复习习题解答.docx
1、举例说明组态监控系统组成与功能。
答:工业组态监控系统采用分布式控制系统的思想,典型的监控系统通常把系统划分为现场控制层、监控调度层和信息管理层三个层次结构。
在这个体系中，层与层之间可以交换数据，数据双向流通，具体应用时往往选择其中的一层或多层，每层之间可能存在层叠。
2、简述组态监控系统的层次结构。
答：a、现场控制层：低层的现场控制层，由现场监控设备和通信网络组成，通过网络通信技术将智能仪器、监控设备、以及工控机或PLC设备的远程I/O点连接在一起，实现现场级的通信。
通过现场通信网络，完成数据采集、开闭环控制、报警等功能。
b、监控调度层：监控调度层主要用于系统的监控、优化与调度及各种人机交互功能。
监控层对下连接控制层，对上连接管理层，它在企业信息网络中起到承上启下的作用。
监控调度层由工业网络以及连接在网络上担任监控任务的工作站或显示操作站组成，对应车间级通信。
监控站可以完成对控制系统的组态设计和下载，并为实现先进控制和过程操作优化提供支撑环境。
c、信息管理层：信息管理层由各种服务器和客户机组成，将监控层实时数据库中的信息转入上层的关系数据库中，管理层用户能随时查询网络运行状态以及现场设备工况，进行实时远程监控。
在分布式网络环境下，集成企业的各种信息，实现与Internet的连接。
上层的信息管理层主要用于企业的经营、管理及决策。
管理层能够运行各种MES、ERP和可视化软件，完成市场信息管理、经营决策、资源分配、计划调度等功能。
3、组态监控系统有哪些部分组成？答：工业组态监控系统包括监控计算机、现场测控装置、通信与网络及监控软件等部分组成。
4、简述监控计算机的功能。
答：监控计算机主要采用工控机IPC,工控机直接实现监测与控制功能。
服务器是提供数据和功能服务，其中数据服务器提供数据历史记录和事件记录功能，报警服务器提供系统报警服务功能，Web服务器提供系统数据对外发布功能，根据需要可能存在备份机以提供当服务器故障时提供冗余热备功能。

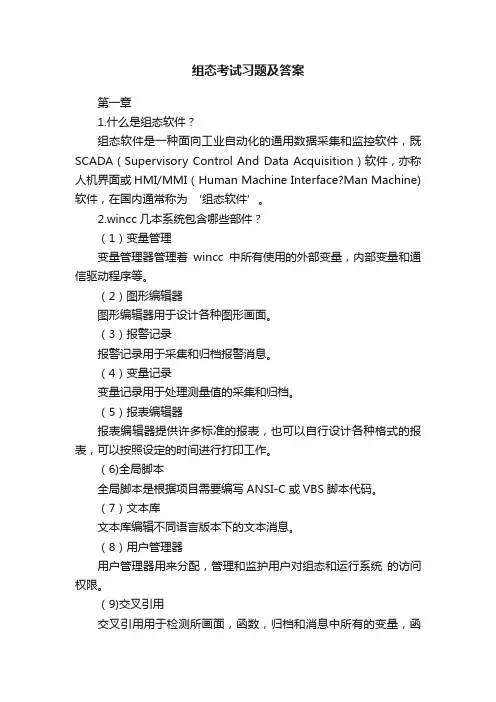

组态考试习题及答案
组态考试习题及答案第一章1.什么是组态软件？组态软件是一种面向工业自动化的通用数据采集和监控软件，既SCADA（Supervisory Control And Data Acquisition）软件，亦称人机界面或HMI/MMI（Human Machine Interface?Man Machine)软件，在国内通常称为‘组态软件’。
2.wincc几本系统包含哪些部件？（1）变量管理变量管理器管理着wincc中所有使用的外部变量，内部变量和通信驱动程序等。
（2）图形编辑器图形编辑器用于设计各种图形画面。
（3）报警记录报警记录用于采集和归档报警消息。
（4）变量记录变量记录用于处理测量值的采集和归档。
（5）报表编辑器报表编辑器提供许多标准的报表，也可以自行设计各种格式的报表，可以按照设定的时间进行打印工作。
（6)全局脚本全局脚本是根据项目需要编写ANSI-C或VBS脚本代码。
（7）文本库文本库编辑不同语言版本下的文本消息。
（8）用户管理器用户管理器用来分配，管理和监护用户对组态和运行系统的访问权限。
（9)交叉引用交叉引用用于检测所画面，函数，归档和消息中所有的变量，函数，OLE对象和ActiveX控件等。
第二章1.wincc的变量有哪些种？他们的区别是什么？内部变量和外部变量两大类对于外部变量，变量管理器需要建立wincc与自动化系统(AS)的连接，即确定通信驱动程序。
通信由称作通道的专门的驱动程序来控制。
对于内部变量，除了可以制定变量的名称和变量的数据类型外，还可以确定变量更新的类型。
“内部变量”目录中系统已有自己带一些定义好的已“@”字符开头的变量，称为系统变量，不能删除或重新命名系统变量。
2.wincc的数据类型有哪些？包括以下几类：“二进制变量”数据类型对应于位，可去为数值0或1.“有符号8位数”数据类型具有1个字节长，且有（正号或负号）。
“无符号8位数”数据类型为1个字节，且无符号。
“有符号16位数”数据类型具有2个季节长，且有符号。
力控工业组态练习题(有答案)
4定义变量时，选择“安全级别”有什么作用？此项用于设置对变量的安全级别。
有四个级别可选："操作工级"、"班长级"、"工程师级"、"系统管理员级"，四个级别的优选权依次升高，系统管理员为最高级别。
5定义变量时，选择记录或不记录分别有什么作用？该选项用于记录运行系统View中，对该变量的操作过程。
如果选择不记录，就看不到对变量的操作过程。
如果选择"记录"，在运行过程中，激活"特殊功能[F]/事件记录显示" 命令，点击"过程操作"按钮就可以看到针对该变量的操作过程。
6PcAuto3.62中有哪几种变量？它们的作用域如何？变量类别决定了变量的作用域及数据来源。
例如，如果要在界面中显示、操作数据库中的数据时，就需要使用数据库型变量。
力控支持的变量有：窗口中间变量、中间变量、数据库变量、间接变量和系统变量。
窗口中间变量作用域限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。
窗口中间变量是一种中间临时变量，它没有自己的数据源，通常用作一个窗口内动作控制的局部变量、局部计算变量或用于保存临时结果。
中间变量的作用域范围为整个应用程序，不限于单个窗口。
一个中间变量，在所有窗口中均可引用。
即在对某一窗口的控制中，对中间变量的修改将对其它引用此中间变量的窗口的控制产生影响。
窗口中间变量是一种中间临时变量，它没有自己的数据源。
中间变量适于作为整个应用程序动作控制的全局性变量、需要全局引用的计算变量或用于保存临时结果。
当要在界面上显示处理数据库中的数据时，需要使用数据库变量。
一个数据库变量对应数据库中的一个点参数。
数据库变量的作用域为整个应用程序。
上述三种变量按照数据类型可以分为：实型变量、整型变量、离散型变量、字符型变量。

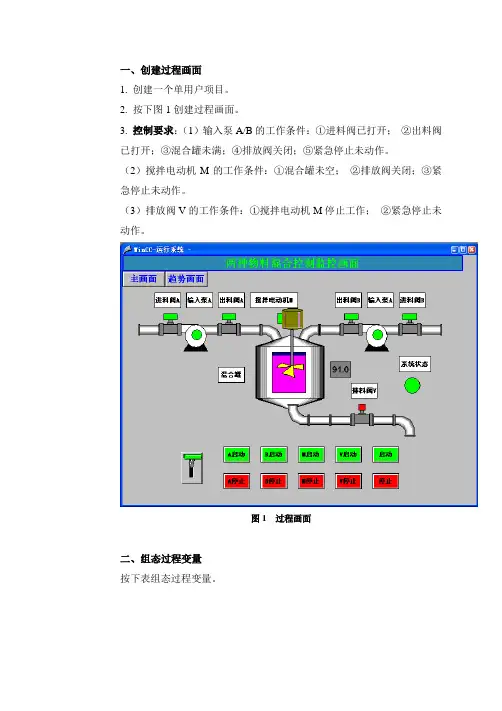

《工业组态软件》练习题
一、创建过程画面
1. 创建一个单用户项目。
2. 按下图1创建过程画面。
3. 控制要求：（1）输入泵A/B的工作条件：①进料阀已打开；②出料阀已打开；③混合罐未满；④排放阀关闭；⑤紧急停止未动作。
（2）搅拌电动机M的工作条件：①混合罐未空；②排放阀关闭；③紧急停止未动作。
（3）排放阀V的工作条件：①搅拌电动机M停止工作；②紧急停止未动作。
图1 过程画面
二、组态过程变量
按下表组态过程变量。
三、组态过程值归档
要求：用趋势图对液位高度变量进行归档，如图2所示，归档名称：Tank_Level。
图2 Tank_Leve变量归档图
四、建立WinCC与S7 PLC的通讯，组态PLC控制系统
1. 启动STEP 7，并下载项目到PLCSIM仿真器中，添加输入和输出模块，运行项目。
2. 建立WinCC与PLC通讯。
（1）添加驱动程序；
（2）设置通讯参数。
五、运行测试要求：
（1）主画面运行正确；
（2）趋势画面运行正确。
《工业组态技术》期终考试试卷
《工业组态技术》期终考试试卷 适用专业：1、组态王软件结构由 、 及 三部分构成。
2、所谓“动画连接”就是建立 与 的对应关系。
3、利用系统提供的“ ”工具和 函数能够实现在主画面中切换到其他任一画面的功能。
4、基本类型的变量也可以按照数据类型分为 、 、 、 和 。
5、在实际工程中将此命令写入：工程浏览器〉 〉应用程序命令语言〉启动时中，即系统开始运行就与数据库连接。
6、组态王SQL 访问管理器包括 和 两部分。
7、组态王设备管理中逻辑设备主要分为 、 、 、 、 。
二、单项选择题（共20分，每小题2分） 1、组态王软件是一种通用的工业（ ）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
（A ）监控 （B ）过程 （C ）管理 （D ）应用2、命令语言的格式类似（ ）的格式，工程人员可以利用其来增强应用程序的灵活性。
（A）汇编语言（B）VB （C）C语言（D）basco3、一般的Active X（）都具有属性、方法、事件，用户通过设置控件的这些属性、事件、方法来完成工作。
（A）表达式（B）VB （C）控件（D）basco4、当（）打开时，工具箱自动显示。
工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。
（A）监控（B）画面（C）软件（D）应用5、下面那些软件不属于组态软件？（）（A）MCGS （B）力控（C）组态王（D）protel6、组态王WEB功能采用（）结构，客户可以随时随地通过Internet/Intranet 实现远程监控。
（A）B/S （B）C/S （C）TCP/IP （D）PCZ7、登录服务器负责（）用户登录的校验。
在网络中只可以配置一个登录服务器。
（A）局域网（B）数据采集（C）网络中（D）客户端8、I/O服务器负责进行（）的站点。
如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。
组态考试重点及答案
组态网考试重点一、简答题(4选3)15分1、变量的分类变量按照功能可分为:外部变量、内部变量、系统变量和脚本变量;按照数据类型分类;二进制变量、有符号8位数、无符号8位数、有符号16位数、无符号16位数、有符号32位数、无符号32位数、32位浮点数、64位浮点数、8位字符集文本变量、16位字符集文本变量、结构类型变量、原始数据类型变量、文本参考。
2、函数,动作的功能(VB、C)Wincc可以通过使用函数和动作使Wincc项目中的过程动态化。
C脚本有两种:函数和动作。
●动作需要触发器(事件)来触发,没有触发器动作不会执行;函数则是作为动作的组件来使用。
●动作用于独立于画面的后台任务,如打印日常报表、监控变量、执行确定的运算(如变量归档中),动作往往没有形参,动作的返回值只能是int型,返回值描述的是动作的执行状态(如正常与否),可用于故障判断;函数是对指定的对象(形参)进行一定的函数运算,其返回值是可变的,根据函数的实际输出值的类型而定,如double f(int x)。
用于动作中、动态对话框中、报警回路功能中的报警记录、启动和释放归档时等。
●动作可主要有全局脚本动作、对象属性的C动作和对象事件的C动作。
其中对象事件的C动作,由于对象事件可触发,因此不必设置触发器。
如上述实例中的按钮动作。
前两者必须设置触发器。
●函数可分为项目函数、标准函数和内部函数。
其中内部函数是C语言常用函数(扩展名.icf),不可更改、编辑和删除,如上例中的GetTagSWord()函数,以及常用的sin(),floor()函数等;标准函数(扩展名.fct)不能创建,但可以修改,如使用内部函数补充功能,WinCC 自带的标准函数有Alam、Graphics、Report、TagLog、WinCC、Windows;内部函数和标准函数保存在WinCC安装目录的\aplib子目录中。
项目函数是利用标准函数和内部函数,用户自己创建的函数(扩展名.fct),保存在项目目录\library下。
工业组态期末思考题答案
力控组态软件题目1．组态软件是使用软件工具对计算机及软件的各种资源进行配置，使计算机或软件按照预先设置，达到自动执行特定任务、满足使用者要求的目的。
2．计算机控制系统通常可以分为设备层、控制层、监控层、管理层4个层次结构，构成一个分布式的工业网络控制系统。
3．力控组态软件由工程管理器、开发系统、界面运行系统、实时数据库、I/O驱动程序、网络通信程序、通信程序、Web服务器程序、控制策略生成器组成。
4．实时数据库是组态软件的核心和引擎，历史数据的存储与检索、报警处理与存储、数据运算处理、数据库冗余控制、I/O数据连接都是由实时数据库系统完成的。
5．组态软件的图形界面系统、I/O驱动程序等组件以实时数据库为核心，通过高效的内部协议相互通信，共享数据。
6．组态软件通过I/O驱动程序从现场I/O设备获取实时数据，对数据进行必要的加工后，一方面以图形方式直观地显示在计算机屏幕上；另一方面按照组态要求和操作人员的指令，将控制数据传送给I/O设备，对执行机构实施控制或调整控制参数。
7．使用组态软件的一般步骤：将所有I/O点的参数收集齐全，并填写表格。
明确所使用的I/O设备。
将所有I/O点的I/O标识收集齐全，并填写表格。
根据工艺过程绘制、设计画面结构和画面草图。
建立实时数据库，正确组态各种变量参数。
在实时数据库中建立实时数据库变量与I/O点的一一对应关系，即定义数据连接。
组态每一幅静态的操作画面。
将操作画面的图形对象与实时数据库变量建立动画连接关系，规定动画属性和幅度。
对组态内容进行分段和总体调试——系统投入运行。
8．力控组态软件生成的数据文件及应用目录说明：应用路径\doc：存放画面组态数据。
应用路径\logic：存放控制策略组态数据。
应用路径\http：存放要在Web上发布的画面及有关数据。
应用路径\sql：存放组态的SQL连接信息。
应用路径\recipe：存放配方组态数据。
应用路径\sys：存放所有脚本动作、中间变量、系统配置信息。
辽宁工大电气自动化工业组态期末答案
1.什么是计算机控制系统？计算机控制就是用计算机控制某种设备使其按照要求工作。
计算机在实现其控制功能的时候往往还需要一些设备的配合，这些设备与计算机、被控设备一起统称为计算机控制系统。
2.计算机控制系统中使用计算机的种类主要有？①IPC工业控制计算机或工业PC机。
②PLC可编程逻辑控制器。
③MCU微控制器，也称为单片机。
3.什么是组态？组态的意思就是模块的任意组合，组态含有硬件组态和软件组态两个层面的意义。
硬件组态，是指系统大量选用各种专业设备生产厂家提供的成熟通用的硬件设备，通过对这些设备的简单组合与连接实现自动控制系统。
软件组态就是利用专业软件公司提供的工控软件进行系统程序设计。
4.采用组态技术的计算机控制系统的优越性？①开发周期短。
②系统可靠性高。
③对工程技术人员的要求不高，便于推广。
④构成的系统通用性强，便于维护。
5.计算机控制系统有哪些形式？①数据采集系统DAS。
②直接数字控制DDS。
③集散式控制系统DCS。
④现场总线系统FCS。
6.定时器的功能？①启停功能。
即能在需要的时候被启动，当然也能在需要的时候被停止。
②计时功能。
即启动后进行计时。
③定时时间设定功能。
即可以根据需要设定定时时间。
④状态报告功能。
即是否到设定时间。
⑤复位功能。
即在需要的时候将定时器清零。
7.脚本程序编辑注意事项。
①要按MCGS的语法规范，否则语法检查通不过。
②可以利用提供的功能按钮（如复制、剪切、粘贴等）。
③可以利用脚本语言和表达式列表（如IF…THEN、+、-等）。
④可以利用操作对象和函数列表（如系统函数、数据对象等）。
⑤“>”、“<”、“=”、“’（单引号）”等符号应在纯英文或“英文标点”状态下输入。
⑥注释以单引号“’”开始。
8.机械手下工件垂直移动效果的实现。
①在“实时数据库”增加一个新变量“垂直移动变量”，初值：0，类型：数值型。
②单击“查看”菜单，选择“状态条”。
③估计总垂直移动距离：在上工件底边与下工件底边之间画一条直线，根据状态条大小指示可知直线长度即总垂直移动距离。
工业组态---2017年秋期末考试试卷
二○一七年秋学期期末考试《工业组态》试卷学号：姓名：得分:1、填空题（每空2 分，总分为40 分）1. 组态软件又称，是指一些与的专用软件。
2. 通用组态软件的主要特点有、、。
3. 按使用软件的工作阶段划分，组态软件由和两大部分组成。
4. 组态王外部设备包括的下位机有、、等等，它们一般通过串行口和上位机交换数据及内存变量。
5. 是一段类似汇编语言的程序，工程人员可以利用这段程序来增强应用程序的灵活性。
6. 开发系统画面中输入主题文字，应该选用工具箱中的工具。
7. 定义变量的话框中，提供的变量类型有、、、等等。
8. 制作的“退出系统”按钮连接的命令语言是。
9. 在制作储液罐液位工程图时，用图来反映数据变量随时间的变化情况，一般分为实时趋势曲线和历史趋势曲线。
10. DDE 设备是指与组态王进行数据交换的windows 独立应用程序。
2、判断题（每题2 分，总分为20 分）1. 组态王中的离散型变量类似一般程序设计语言中的布尔（BOOL）变量，只有0、1 两种取值，用于表示一些开关量。
（）2. 组态软件是指一些数据采集与过程控制的专用软件。
（）3. 在连接现场设备时，设备地址处填写的地址和实际设备地址可以不一致。
（）4. 所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。
（）5. 点击工程管理器下的“新建”按钮，可以打开新建工程向导。
（）6. “ShowPicture( )”函数不能实现在主画面中切换到其他任一画面的功能。
（）7. “运行”在工程列表区中选择任一工程后，单击此快捷键进入工程的开发环境。
（）8. 要实现一个图素移至另一个图素的背后，可以使用图素后移功能进行操作。
（）9. 安全区与优先级都不是组态王保障系统安全的一个重要功能。
（）10. 在定义数据变量的读写属性时，工程人员可根据需要定义变量为“只读”属性、“只写”属性、“读写”属性。
（）3、选择题（每题2 分，总分为20 分）1. 旋转连接是使对象在画面中的（）随连接表达式的值而旋转。
《工业网络与组态技术》试题及标准答案
第1页共2页第2页共2页《工业网络与组态技术》试题(适用于机械类专业学生，闭卷考试，时间120分钟)MCGS中，脚本程序有哪些语言要素，有哪些基本语句？电动机正反转控制是工农业生产中广泛使用的电动机控制技术。
请设计一套组态控制系统，并叙述设计步骤。
一、简答题（共 2 题，每题25分，共50分）二、项目设计题（共1 题，每题50 分，共50 分）第3页 共4页 第 4页 共4页······························密···················封·····················线·······························《工业网络与组态技术》标准答案与评分标准(B)一、简答题（共2题，每题25分，共50分）1、脚本程序是组态软件中的一种内置编程语言引擎。
力控工业组态练习题(有答案)知识分享
力控工业组态练习题(有答案)4定义变量时，选择“安全级别”有什么作用？此项用于设置对变量的安全级别。
有四个级别可选："操作工级"、"班长级"、"工程师级"、"系统管理员级"，四个级别的优选权依次升高，系统管理员为最高级别。
5定义变量时，选择记录或不记录分别有什么作用？该选项用于记录运行系统View中，对该变量的操作过程。
如果选择不记录，就看不到对变量的操作过程。
如果选择"记录"，在运行过程中，激活"特殊功能[F]/事件记录显示" 命令，点击"过程操作 "按钮就可以看到针对该变量的操作过程。
6PcAuto3.62中有哪几种变量？它们的作用域如何？变量类别决定了变量的作用域及数据来源。
例如，如果要在界面中显示、操作数据库中的数据时，就需要使用数据库型变量。
力控支持的变量有：窗口中间变量、中间变量、数据库变量、间接变量和系统变量。
窗口中间变量作用域限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。
窗口中间变量是一种中间临时变量，它没有自己的数据源，通常用作一个窗口内动作控制的局部变量、局部计算变量或用于保存临时结果。
中间变量的作用域范围为整个应用程序，不限于单个窗口。
一个中间变量，在所有窗口中均可引用。
即在对某一窗口的控制中，对中间变量的修改将对其它引用此中间变量的窗口的控制产生影响。
窗口中间变量是一种中间临时变量，它没有自己的数据源。
中间变量适于作为整个应用程序动作控制的全局性变量、需要全局引用的计算变量或用于保存临时结果。
当要在界面上显示处理数据库中的数据时，需要使用数据库变量。
一个数据库变量对应数据库中的一个点参数。
数据库变量的作用域为整个应用程序。
上述三种变量按照数据类型可以分为：实型变量、整型变量、离散型变量、字符型变量。
工业控制组态软件附应用课程复习题
工业控制组态软件及应用课程复习题一、填空题（单选题）1、组态王软件是一种通用的工业（）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
（A）监控（B）过程（C）管理（D）应用答案A2、当（）打开时，工具箱自动显示。
工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。
（A）监控（B）画面（C）软件（D）应用答案B3、（）连接是使被连接对象根据条件表达式的值而显示或隐含。
（A）动画（B）画面（C）隐含（D）变量答案C4、缩放连接是使被连接对象的大小随连接（）的值而变化。
（A）隐含（B）动画（C）变量（D）过程答案C5、旋转连接是使对象在画面中的（）随连接表达式的值而旋转。
（A）表达式（B）画面（C）位置（D）旋转答案C6、命令语言的格式类似( )的格式，工程人员可以利用其来增强应用程序的灵活性。
（A）汇编语言（B）VB （C）C语言（D）basco 答案C7、数据报表是反应生产过程中的（）、运行状态等，并对数据进行记录、统计的一种重要工具，是生产过程必不可少的一个重要环节。
（A）动画连接（B）软件隐含（C）过程数据（D）basco表达式答案C8、ReportSetHistData2 函数可从组态王记录的（）中按指定的起始时间和时间间隔查询指定变量数据。
（A）实时库（B）历史库（C）过程数据（D）basco表达式答案B 二、填空题（多选题）1、组态王软件结构由（）、（）及（）三部分构成。
（A）开发系统（B）工程浏览器（C）运行系统（D）工程管理器答案ABC 2、组态王把那些需要与之交换数据的（）或（）都作为外部设备使用。
（A）软件程序（B）通讯连接（C）硬件设备（D）外部软件答案CD 3、所谓“动画连接”就是建立（）与（）的对应关系。
（A）监控中心（B）画面的图素（C）监控中心（D）数据库变量答案BD4、（）连接是使被连接对象在条件表达式的值为真时闪烁。
山东管理学院成人教育《工业控制网络与组态技术》期末考试复习题及参考答案
山东管理成人教育《工业控制与网络组态技术》期末考试复习题及参考答案一、概念题（每题2分，共20分）1、现场总线2、模拟数据编码3、数字数据编码4、单极性码5、双极性编码6、归零码（RZ）7、差分码8、基带传输9、载波传输10、封装二、填空题（每题2分，共20分）1、现场总线控制系统硬件包括：、；软件包括：组态工具软件、组态通信软件、控制器编程软件、用户程序软件、、、监控组态软件。
2、在现场总线控制系统中，总线设备主要分为6类：；执行器；控制器；监控/监视计算机；；其它现场总线设备，如人机界面、条形码识别器等。
3、现场总线具有、、、、互换性、现场环境的适应性等特点。
4、进入“工业控制系统用现场总线”国际标准IEC61158（ED2.0）中的现场总线类型有、、、P-Net、FF HSE、SwiftNet、WorldFIP、Interbus。
5、进入“低压开关设备和控制设备”现场总线国际标准IEC62026中的现场总线类型有、、、。
6、2002年10月8日中国国家标准化管理委员会批准了我国低压开关设备和控制设备的国家标准GB/T18858，其中包括了2个现场总线类型：和。
7、模拟数据编码的三种编码方法是：、、。
8、较为常见的网络拓扑结构有、、和。
9、网络中常用的传输介质有、、、、无线与卫星通信。
10、传输介质的特性主要包括：、、、、、。
三、选择题（每题2分，共20分）1、下面哪个国际标准不是关于现场总线的：（）A.IEC61158B.IEC62026C.ISO11898D.IEC1158。
《工业组态》期末考试试题与答案
一、填空1、MCGS是（通用监控系统）2、MCGS主体程序是（组态环境)和（运行环境），可执行文件是（McgsSst.exe)和(McgsRun。
exe)3。
MCGS系统安装后，根目录下有（work）(program)（samples）三个子目录.4. 在MCGS组态坏境中生成的工程文件,后缀为（。
mcg）,存放在(work子目录中）。
5。
MCGS用户应用系统其结构五大部分是（主控窗口)，（设备窗口），（用户窗口），（实时数据库）,（运行策略)三、简答1.工程：用户应用系统的简称。
引入工程的概念，是使复杂的计算机专业技术更贴近于普通工程用户.2。
对象：操作目标与操作环境的统称。
3。
组态：在MCGS组态软件开发平台中对五大部分进行对象的定义，制作和编辑,并设定其状态特征。
三、简答1.水位控制系统的I/O变量表水泵，开关型 ,控制水泵起动、停止的变量。
调节阀, 开关型,控制调节阀打开、管被的变量。
出水阀，开关型，控制出水阀打开、关闭的变量。
液位1 ，数值型，水罐1的水位高度，用来控制水罐1水位的变化。
液位2 ，数值型,水罐2的水位高度,用来控制水罐2水位的变化。
2。
、用户系统各窗口作用是什么？答：（1）主控窗口确定了工业控制中工程作业的总体轮廓，以及运行流程、菜单命令、特性参数和启动特性等内容，是应用系统的主框架.(2）设备窗口是 MCGS系统与外部设备联系的媒介，专门用放置不同类型和功能的设备构件，实现对外部设备的操作和控制。
(3）用户窗口实现了数据和流程的可视化，其中可以放置三种不同类型的图形对象:图元、图符和动画构件（4）组态工程中的用户窗口,最多可定义512个。
素有的用户窗口均位于主控窗口内,其打开时窗口可见，关闭时窗口不可见.（5）运行策略是对系统运行流程实现有效控制的手段,其本身是系统提供的一个框架，里面放置有策略条件构件和策略构件组成的策略行通过对运行策略的定义，使系统能够按照设定的顺序额和条件操作实时数据库，控制用户窗口的打开、关闭并雪顶设备构件的工作状态等，从而实现对外部设备工作过程的精确控制.3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工业组态》期末考试试题与答案《工业组态》期末考试试题与答案一、单项选择题1、在工业自动化领域，组态通常指的是( )。
A. 生产过程自动化的设计、配置与控制 B. 工业设备的编程与调试 C. 工业控制软件的配置与调试 D. 工业控制系统的设计与实现答案：C. 工业控制软件的配置与调试2、下列哪一项不是组态软件的特点？( ) A. 实时性 B. 灵活性 C. 可靠性 D. 扩展性答案：A. 实时性3、MCGS 组态软件是一种( )。
A. 动画显示软件 B. 数据处理软件 C. 工业控制组态软件 D. 网络通信软件答案：C. 工业控制组态软件二、多项选择题1、组态软件的功能主要包括哪些？( ) A. 实时数据管理 B. 历史数据管理 C. 报警和事件管理 D. 图形界面设计 E. 报表功能答案：A. 实时数据管理 B. 历史数据管理 C. 报警和事件管理 D. 图形界面设计 E. 报表功能2、下列哪些是属于工业组态软件的应用范围？( ) A. 电力监控系统B. 污水处理系统C. 交通信号灯控制D. 化工过程控制E. 楼宇自动化系统答案：A. 电力监控系统 B. 污水处理系统 C. 交通信号灯控制 D. 化工过程控制 E. 楼宇自动化系统三、判断题1、组态软件是工业控制系统中实现监控层和控制层之间数据交互的软件。
( ) 答案：正确2、组态王软件是一种免费的组态软件。
( ) 答案：错误3、组态软件只能应用于工业领域。
( ) 答案：错误四、简答题1、请简述组态软件的核心功能。
答案：组态软件的核心功能包括实时数据管理、历史数据管理、报警和事件管理、图形界面设计以及报表功能。
其中，实时数据管理负责采集现场数据，并对其进行存储和管理；历史数据管理则提供历史数据的存储、查询和分析功能；报警和事件管理负责监控系统中的报警信息和事件信息，并提供相应的处理方式；图形界面设计则提供可视化的人机界面，方便用户进行监控和操作；报表功能则提供各种报表的生成和打印功能。
这些功能共同构成了组态软件的核心内容。
2、请简述组态软件在工业自动化领域的应用。
答案：组态软件在工业自动化领域有着广泛的应用。
例如，在电力监控系统中，组态软件可以用于监控电网的运行状态，记录故障信息等；在污水处理系统中，组态软件可以用于控制水处理流程，保证出水质量；在交通信号灯控制中，组态软件可以实现信号灯的自动控制，提高交通效率；在化工过程控制中，组态软件可以实现生产过程的自动化，提高生产效率；在楼宇自动化系统中，组态软件可以用于监控楼宇设备的运行状态，实现设备的自动化控制。
食品卫生期末考试考试试题及答案食品卫生期末考试试题及答案一、选择题1、下列哪些食品不宜食用？ A. 新鲜蔬菜 B. 新鲜肉类 C. 冷藏后的啤酒 D. 鲜鸡蛋 E. 超过保质期的食品答案：E2、关于食品污染，下列哪项是正确的？ A. 食品中的天然毒素可以通过加热去除 B. 食品腐败后，其营养成分不会发生变化 C. 接触过细菌污染的食品，不会对食品的安全性造成威胁 D. 只要食品没有变色、变味，就可以放心食用 E. 以上都不正确答案：E3、下列哪些食品不宜食用？ A. 发芽的马铃薯 B. 新鲜牛奶 C. 鲜鱼 D. 精白米 E. 鲜蛋答案：A4、关于食品安全的认知，下列哪项是错误的？ A. 食品安全是指在食品的种植、养殖、加工、运输、贮藏、销售、烹饪、食用的过程中，没有发生传染病或中毒的现象 B. 只要食物来源可靠，可以放心食用，不必考虑食品安全问题 C. 为了确保食品安全，应尽量选用有机食品和绿色食品 D. 出现食物中毒症状后，应立即催吐，并及时就医 E. 以上都错误答案：B二、简答题1、请简述食品卫生安全的基本要求。
答案：食品卫生安全的基本要求包括：确保食品在种植、养殖、加工、运输、贮藏、销售、烹饪、食用的过程中，不含有毒、有害物质，符合营养要求，不含有引起传染病或中毒的病原微生物，不发生食品中毒现象。
同时，食品必须符合国家食品安全标准和产品质量标准，保障消费者的健康和安全。
2、请简述如何预防食物中毒。
答案：预防食物中毒的措施包括：保持清洁，保持食物的安全温度和时间，确保食物不被细菌、病毒、寄生虫等污染。
此外，应注意个人卫生，保持手部清洁，避免用手触摸口鼻眼等部位，不吃生食，不饮用未经消毒的牛奶或羊奶等。
出现食物中毒症状后，应立即催吐并及时就医。
oracle期末考试试题及答案Oracle期末考试试题及答案Oracle是一款流行的关系型数据库管理系统，广泛应用于企业级应用领域。
在Oracle期末考试中，学生需要掌握Oracle的基本概念、安装配置、SQL语言、数据库设计等方面的知识。
以下是一份Oracle 期末考试试题及答案，供读者参考。
1、请简述Oracle数据库的基本概念。
答案：Oracle数据库是一种关系型数据库管理系统，它由一系列物理文件和表组成，用于存储和管理数据。
Oracle数据库具有高性能、高可靠性、易扩展等优点，被广泛应用于金融、电信、政府等领域。
2、请问如何安装Oracle数据库？答案：安装Oracle数据库需要先下载适用于你操作系统的Oracle数据库软件，然后按照以下步骤进行安装： a) 打开下载的Oracle数据库软件，双击运行。
b) 在安装向导中，选择“创建和配置数据库”选项，并点击“下一步”。
c) 在安装类型页面中，选择适合你的需求的安装类型，例如，“企业版”、“标准版”或“个人版”，并点击“下一步”。
d) 在安装位置页面中，选择数据库文件的存储位置，并点击“下一步”。
e) 在配置选项页面中，配置网络协议、端口号等参数，并点击“下一步”。
f) 在安全性设置页面中，配置数据库的安全性，例如用户口令等，并点击“下一步”。
g) 在概要页面中，查看安装选项，并点击“完成”开始安装。
h) 安装完成后，启动数据库并进行简单的测试。
3、请问如何在Oracle数据库中创建表？答案：在Oracle数据库中创建表需要使用SQL语言。
以下是一个创建表的示例： CREATE TABLE 表名 ( 列1 数据类型, 列2 数据类型, 列3 数据类型, ... );其中，表名是你要创建的表的名称，列是表中的数据字段，数据类型是每个列的数据类型。
你可以根据需要添加或删除列和数据类型。
4、请问如何在Oracle数据库中查询数据？答案：在Oracle数据库中查询数据需要使用SQL语言。
以下是一个简单的查询语句示例：SELECT 列1, 列2, 列3, ... FROM 表名 WHERE 条件;其中，SELECT是查询命令，列是你要查询的列的名称，FROM是你要查询的表的名称，WHERE是查询的条件。
你可以根据需要修改查询的列和条件来获取所需的数据。
5、请问如何优化Oracle数据库的性能？答案：优化Oracle数据库的性能需要采取一系列措施。
以下是一些优化性能的措施： a) 优化SQL语句，例如使用EXPLAIN PLAN分析SQL语句的性能瓶颈。
b) 合理设计数据库表结构，避免过度冗余和数据重复。
c) 使用索引来加快查询速度，避免全表扫描。
d) 控制并发访问，避免过多的锁定和等待。
e) 定期进行数据库维护和优化，例如清理无用的数据、更新统计信息等。
f) 根据业务需求合理配置数据库参数，例如缓存大小、连接数等。
以上是一些常见的优化措施，但具体的优化方法需要根据实际情况进行调整和优化。
PLC期末考试试题和答案PLC期末考试试题和答案一、选择题1、下列哪个设备使用了PLC？（多选） A. 洗衣机 B. 冰箱 C. 电梯 D. 空调正确答案是：C. 电梯。
PLC（可编程逻辑控制器）是一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC常用于工业控制领域，如电梯、机床、工业机器人等。
因此，只有选项C是正确的。
2、PLC的英文全称是什么？ A. Programmable Logic Controller B. Programmable Logic Device C. Programmable Controller Device D. Programmable Logic Circuit 正确答案是：A. Programmable Logic Controller PLC的英文全称为Programmable Logic Controller，是一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
3、下列哪个关键词与PLC技术无关？ A. I/O模块 B. CPU C. 机器人 D. 编程软件正确答案是：C. 机器人。
PLC技术是一种用于工业控制的数字运算电子系统，它通常包含CPU模块、I/O模块和编程软件。
I/O模块是PLC的重要组成部分，用于接收传感器和执行器的信号。
CPU模块是PLC的大脑，负责处理和执行用户程序。
编程软件是用于编写和调试PLC程序的工具。
而机器人不是PLC技术中的关键组成部分。
二、填空题1、PLC的I/O模块分为______和______两种类型。
正确答案是：输入模块、输出模块。
PLC的I/O模块分为输入模块和输出模块两种类型。
输入模块用于接收来自传感器或按钮等设备的信号，输出模块则用于控制接触器、电磁阀等执行机构。
2、PLC的编程语言包括______、______、______和______等。
正确答案是：Ladder Logic、Function Block Diagram、Structured Text、Sequential Function Chart。
PLC的编程语言包括Ladder Logic （梯形图）、Function Block Diagram（功能块图）、Structured Text （结构化文本）和Sequential Function Chart（顺序功能图）等。
这些编程语言使得用户能够根据实际需求编写程序，实现各种控制功能。
三、简答题1、请简述PLC的工作原理。
PLC的工作原理包括三个基本步骤：输入、程序执行和输出。
首先，用户通过输入设备将外部信号输入到PLC的输入模块中。
然后，CPU根据用户编写的程序对输入信号进行处理和计算，并将结果存储在输出模块中。
最后，输出模块将输出信号发送到执行机构，实现相应的控制功能。
2、请列举PLC在工业控制领域的应用实例。
