机械制图第六章测试题(标准件和常用件)
机械制图复习题及部分答案
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。
3、图样中的尺寸以 mm 为单位。
4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加 R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角 B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。
3、主视图所在的投影面称为正投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
机械制图第6章 标准件及常用件
6.1.4 螺纹紧固件
1.螺纹紧固件的标记方法
(GB/T 1237—2000《紧固件的标记方法》) 名称---标准编号---螺纹规格或公称长度(必要 时)---性能等级或材料等级、热处理、表面处理
2. 螺纹紧固件的画法
(1)按国家标准中规定的数据画图 (2)采用比例画法
螺栓
螺母
双头螺柱 螺钉
名称及代 号
2.模数与轮齿各部分的尺寸关系 计 算 公 式 名称及代号 计 算 公 式
模 数 m m=d/π
分度圆直径d d=mz
齿顶高 ha ha=m
齿顶圆直径da d2=d+2ha=m(z+2)
齿根高 hf hf=1.25m
齿根圆直径df df=d—2hf=m(z-2.5)
齿高h
中心距 a
h=ha+hf=2.25m
弹簧垫圈
钻孔
螺孔和光孔尺寸
3. 螺纹紧固件的联接画法
螺栓联接
螺栓联接简化画法
双头螺柱联接
螺钉联接画法
6.2 键和销
6.2.1 键
6.2.2 销
6.2.1 键
名称
普通平键 GB/T
1096—2003
半圆键 GB/T 1099.1— 2003
钩头楔键 GB/T
1565—2003
1.常用键及其标记
1.蜗杆各部分的名称和画法
2. 蜗轮各部分名称和画法
3．蜗杆、蜗轮的啮合画法
6.4 滚动轴承
6.4.1 滚动轴承的结构和分类 6.4.2 滚动轴承的代号 6.4.3 滚动轴承的画法
6.4.1 滚动轴承的结构和分类
滚动轴承是用作支承旋转轴和承受轴上载荷的标准件。它 具有结构紧凑、磨擦阻力小等优点，因此得到广泛应用。在工 程设计中无需单独画出滚动轴承的图样，而是根据国家标准中 规定的代号进行选用。
机械制图第六章 标准件和常用件-螺纹
58
单线梯形螺纹的螺纹代号为： 多线梯形螺纹的螺纹代号为： 在图样中，梯形螺纹的标记应标注在螺纹大径的 尺寸线或其指引线上，这与普通螺纹的标注方法 相同。
外螺纹：车削 内螺纹：车削或攻丝
套扣和攻丝
7
二、 螺纹的结构和要素
1、 螺纹的工艺结构
（1）螺纹端部－为了便于装配并防止螺纹端部损坏， 在螺纹的端部加工成规定的形状，如倒角、倒圆等。
倒角（圆锥面）
平顶
圆顶（球面）
8
螺纹的工艺结构
（一）螺纹倒角
9
⑵ 螺纹收尾和退刀槽
螺尾 螺纹末端形成的沟槽渐浅部分。－是一段不能正 常工作的部分。 螺纹退刀槽 为了使所要求长度内的全部螺纹起作用而 不产生螺尾，在加工螺纹之前先加工出供退刀用的槽称 为螺纹退刀槽。
27
⒈ 内、外螺纹画法
外螺纹画法
大径线画粗实线 倒角圆不画
小径线画细实线 且画到倒角内 小径≈0.85d A 大径 小径
螺纹终止线 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A－A
A 螺纹终止线画一小段
剖面线画到大径线
28
外螺纹画法
29
外螺纹画法
30
内螺纹画法
大径线画细实线 倒角圆不画

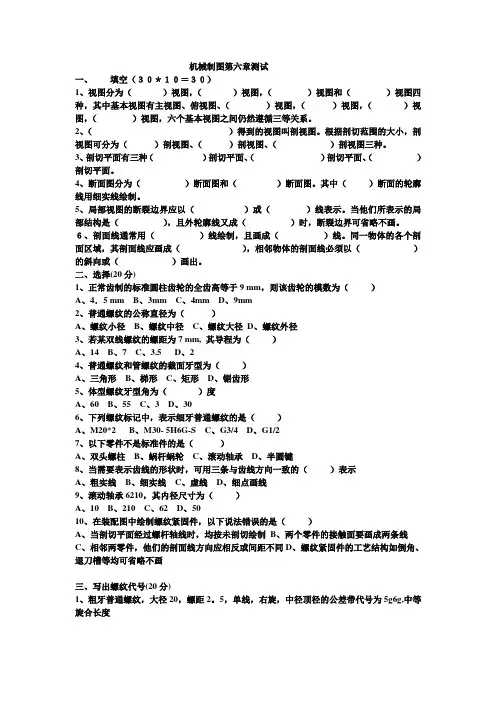

机械制图第六章测试题
机械制图第六章测试一、填空（３０＊１０＝３０）1、视图分为（）视图，（）视图，（）视图和（）视图四种，其中基本视图有主视图、俯视图、（）视图，（）视图，（）视图，（）视图，六个基本视图之间仍然遵循三等关系。
2、（）得到的视图叫剖视图。
根据剖切范围的大小，剖视图可分为（）剖视图、（）剖视图、（）剖视图三种。
3、剖切平面有三种（）剖切平面、（）剖切平面、（）剖切平面。
4、断面图分为（）断面图和（）断面图。
其中（）断面的轮廓线用细实线绘制。
5、局部视图的断裂边界应以（）或（）线表示。
当他们所表示的局部结构是（），且外轮廓线又成（）时，断裂边界可省略不画。
６、剖面线通常用（）线绘制，且画成（）线。
同一物体的各个剖面区域，其剖面线应画成（），相邻物体的剖面线必须以（）的斜向或（）画出。
二、选择(20分)1、正常齿制的标准圆柱齿轮的全齿高等于9 mm，则该齿轮的模数为（）A、4．5 mmB、3mmC、4mmD、9mm2、普通螺纹的公称直径为（）A、螺纹小径B、螺纹中径C、螺纹大径D、螺纹外径3、若某双线螺纹的螺距为7 mm, 其导程为（）A、14B、7C、3.5D、24、普通螺纹和管螺纹的截面牙型为（）A、三角形B、梯形C、矩形D、锯齿形5、体型螺纹牙型角为（）度A、60B、55C、3D、306、下列螺纹标记中，表示细牙普通螺纹的是（）A、M20*2B、M30- 5H6G-SC、G3/4D、G1/27、以下零件不是标准件的是（）A、双头螺柱B、蜗杆蜗轮C、滚动轴承D、半圆键8、当需要表示齿线的形状时，可用三条与齿线方向一致的（）表示A、粗实线B、细实线C、虚线D、细点画线9、滚动轴承6210，其内径尺寸为（）A、10B、210C、62D、5010、在装配图中绘制螺纹紧固件，以下说法错误的是（）A、当剖切平面经过螺杆轴线时，均按未剖切绘制B、两个零件的接触面要画成两条线C、相邻两零件，他们的剖面线方向应相反或间距不同D、螺纹紧固件的工艺结构如倒角、退刀槽等均可省略不画三、写出螺纹代号(20分)1、粗牙普通螺纹，大径20，螺距2。
标准件及常用件试题
总目录
一、问答题
1、什么是标准件，什么是常用件？分别有哪些？
2、螺纹是怎么形成的？螺纹的五要素是什么？ 3、内外螺纹旋合的条件是什么？
4、标准螺纹的牙型有几种？代号是什么？
5、螺纹的基本直径有哪几种？ 6、螺纹的粗牙和细牙是指什么？
1.按规定画法，绘制螺纹的主、左两视图(1:1) (2) 内螺纹 大径 M20、螺纹长30mm、孔深40mm、 (1) 外螺纹 大径 M20、螺纹长30mm、 (2)内螺纹 大径M20、螺纹长30、孔深40、 (1)外螺纹 大径M20、螺纹长30、 螺纹倒角 2×45° 螺杆长 40mm、螺纹倒角2×45 ° 。 。 螺纹倒角2×45° 螺杆长40、螺纹倒角2×45° 。 。
1.按规定画法，绘制螺纹的主、左两视图(1:1)
8-1 螺纹的规定画法和标注
二、作图题
2.将 1.(1)的外螺纹调头，旋入1.(2)的螺孔，旋合长度为20，作连接画法的主视图。
三、填空题
已知下列螺纹代号，试识别其意义并填表
缧纹代号
缧纹种类 大径 缧距 导程 线数 旋向
公差代号 旋合长度 中径 种类源自s四、螺纹尺寸标注
五、改错题
5.将图中错误圈出，并在指定位置画出正确图形。
（1） （2）
2指出下列图中的错误，并在其旁边画出正确的连接图 2.指出下列图中的错误，并在其旁边画出正确的连接图。
(1) 螺栓连接
(2) 螺钉连接
螺柱连接画法改错
机械制图与计算机绘图习题集(答案)第6章 螺纹、齿轮及常用的标准件
规定标记
销 GB/T 119.1—2000 10m6×50
规定标记
（机工高职）机械制图与计算机绘图
《习题答案》第六章
102
销 GB/T 117—2000 10×50
胡建生 编
6-10 找出螺栓联接三视图中的错误（每题 3 处，用铅笔圈出）
1．
2．
（机工高职）机械制图与计算机绘图
《习题答案》第六章
103
胡建生 编
6-12 螺纹紧固件的联接画法
1．按简化画法完成螺栓及螺栓联接的
2．按简化画法完成双头螺柱联接的全
全剖视图（螺栓规格按 1∶1 由图中量得）。 剖视图（螺纹孔深 32，钻孔深 40）。
3．按简化画法完成螺钉联接的两个视 图。其中主视图画成全剖视（螺孔深 15，钻 孔深 20），俯视图为外形视图。
普通螺纹标记
螺纹名称
M20
（注：外螺纹）
粗牙普通外螺纹
M10×1-6h
细牙普通外螺纹
公称直径
20 10
螺距
中径 顶径 旋合 公差带 公差带 长度
旋向
2.5
6g 6g 中 右
1
6h 6h 中 右
M16-6G-LH
粗牙普通内螺纹
16
2
6G 6G 中 左
M20×2-5H-S
M24
（注：内螺纹）
M30-7g6g-L
6．与圆锥内螺纹相配合的 55º 密封的
公差带等级为 A 级，右旋。
3/4，右旋。
圆锥外管螺纹，尺寸代号为 3/4，左旋。
（机工高职）机械制图与计算机绘图
《习题答案》第六章
100
胡建生 编
6-8 查教材附表确定下列各标准件的尺寸，并写出规定标记（一）
机械制图习题集第六章答案
整理课件
6-6-3 6-6-4 6-7-1 6-7-2
6-8 6-9 6-10 6-11
退1 出
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 （1）画出螺杆直径为16 mm，长度为40 mm，一端刻有普 通螺纹，螺纹长度为25 mm，两端均作出倒角的两个视图。
F16
25 40
整理课件
2
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 （2）画出在长为45 mm、宽25 mm、高25 mm的铸铁块上，制出
螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm的盲孔的两个
视图。
F16
28 36
整理课件
3
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。
（3）将（1）、（2）题的外、内螺纹连接起来，画出螺纹旋入 长度为20的两个视图。
整理课件
4
6-1.螺纹画法及尺寸标注的练习
2.画出左图所示管螺纹的连接图，管口倒角为C2。
整理课件
5
6-1.螺纹画法及尺寸标注的练习
3.根据螺纹标记查出表内所要求的内容，并填入表中。
18
6-4-3
整理课件
19
6-5-1-1 将指定的表面粗糙度用代号标注在图上。
整理课件
20
6-5-1-2 将指定的表面粗糙度用代号标注在图上。
整理课件
21
6-5-2-1 根据配合代号，在零件图上用偏差值的形式分别标出 轴和孔的尺寸公差，并指出是哪一类配合。
整理课件
22
6-5-2-2 根据配合代号，在零件图上用偏差值的形式分别标出轴 和孔的尺寸公差，并指出是哪一类配合。
机械制图第六章 标准件和常用件3
(2)内花键画法
6×23H7×26H10×6H11
GB/T 1144—b2001
b
6齿
D D
d
d
内花键的画法和标注
在平行于花键轴线的剖视图中，内花键的大径及小径均用粗 实线绘制，并用局部视图画出一部分或全部齿形。
一、键联接
4.矩形花键
第三节 键 和 销
(3)花键联接画法
A
A—A
A
绘制内、外花键的联接图时，其联接部分按外花键绘制。
花键的齿形有矩形、渐开线形和三角形等，其中以矩形最 为常见，它的结构和尺寸已标准化。
矩形花键的标记代号应按次序包括：键数N、小径d、大径 D、键宽B、基本尺寸及其配合公差带代号和标准号。
第三节 键 和 销
一、键联接
4.矩形花键
例如，若一对相互配合的内、外矩形花键的尺寸为N=6mm、 d=Φ23mm（H7/f7配合）、D=Φ26mm（H10/a11配合）、B=6 mm （H11/d10配合），则其标记分别为：
GB/T 1144—2001
b 6齿Βιβλιοθήκη bD DL
d
d
外花键的画法和标注
在平行于花键轴线的视图中，外花键的大径用粗实线、小 径用细实线绘制，并用断面图画出一部分或全部齿形。
矩形花键的标记应注写在指引线的基准线上，其他必要的 数据可在图中列表表示或在其他相关文件中说明。
第三节 键 和 销
一、键联接
4.矩形花键
公称直径d=6mm，公称长度l=30mm、材料为钢、热处理硬度为28~38HRC、 表面氧化处理的A型圆锥销的简化标记为： 销 GB/T 117—2000 6×30
公称直径d=5mm，公称长度l=50mm、材料为低碳钢、不经表面处理的开口 销的简化标记为： 销 GB/T 91—2000 5×50
机械制图试题库 (含参考答案)
.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。
4．比例是指图中图距与其物距之比。
图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。
5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。
6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。
7．图样中书写的汉字应用长仿宋体体书写。
字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。
9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。
14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开图线。
15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
机械制图第六章习题答案
用1：2画全下列各视图和剖视图，并标注出（1）和（2）图中轴径和键
槽的尺寸。
A
(3)轴和皮带轮
A─A
36页
A
第六章 标准件与常用件
6-3键、销、轴承的画法标注
2. 外花键：6×23f7×26a11×6d10 GB/T 1144—2001，请在视图上
进行标记。
3. 内花键：6×23H7×26H10×6H11 GB/T 1144—2001，请在视图
34页
第六章 标准件与常用件
6-2螺纹紧固件的规定画法与标注
2.70-2000-M16、 垫圈GB/T97.1-2002-16，采用规定画法以2：1比例在A3图纸上，
完成螺栓连接主、俯、左视图。
28 28
60
34页
第六章 标准件与常用件
1. 查表填写紧固件的尺寸； （1）六角头螺栓 GB5780—2000 M16×60
38
10.18
60
24
（2）双头螺柱 GB/T898—1988—M16×60
20
33页
38 60
第六章 标准件与常用件
6-2螺纹的规定画法与标注
2. 根据所注规格尺寸，查表写出各紧固件的规定标记：
（1）A级的I型六角螺母
上进行标记。
36页
第六章 标准件与常用件
6-3键、销、轴承的画法标注
4. 请画出第2题外花键与第3题内花键的联接图，其中，一个视图用全剖
视图、另一个用断面图。
36页
第六章 标准件与常用件
6-4 销、滚动轴承的画法
1. 根据下面的1：1图形，查表确定圆柱销的规格尺寸，写出 销的标记，完成销联接图。
(1)轴
Φ40 12
机械制图CAD第6章标准件与常用件的表达与识别
4）公称直径 代表螺纹尺寸的直径。对普通螺 纹来说，公称直径是指螺纹的大径 d，D。
7
（3）线数（n） 螺纹有单线与多线之分。沿一条螺旋线所形成 的螺纹称为单线螺纹，沿两条或两条以上在轴向等 距分布的螺旋线所形成的螺纹称为多线螺纹。 （4）螺距（P）和导程（S） 螺距是指相邻两牙在中径线上对应两点间的轴向距 离，导程是指同一条螺旋线上的相邻两牙在中径线 上对应两点间的轴向距离。应注意，螺距和导程是 两个不同的概念，如图 6.5所示。
图6.8
11
（3）螺纹联接的规定画法 螺纹要素全部相同的内、外螺纹方能联接。以 剖视图表示内外螺纹的联接时，其旋合部分应按外 螺纹的画法绘制，其余部分仍按各自的画法表示， 如图 6.9所示。
图6.9
12
6.1.4
螺纹的种类和标注
常用的螺纹有：联接螺纹（如普通螺纹）、管 螺纹和传动螺纹（如梯形螺纹和锯齿形螺纹）。
2）根据螺纹公称直径 d按比例关系计算各部分尺 寸，再近似画图
15
根据查得的尺寸，画图如下：
16
17
18
（2）常见的螺纹联接形式 常见的螺纹联接形式有螺栓联接、双头螺柱联 接和螺钉联接。 螺栓联接用于联接两个不太厚的零件 δ1，δ2 ，被联接零件必须先加工出光孔，孔径略大于螺栓 公称直径（1.1d），以便于装配。联接时螺栓穿入 孔内、套上垫圈、拧上螺母 双头螺柱联接用于被联接件之一较厚，不便 加工通孔的零件。 螺钉联接用于与螺柱联接类似，只是螺钉终 止线必须超出两被联接件的结合面，表示尚有拧紧 的余地。 19
图6.5
8
（5）旋向 内、外螺纹旋合时的旋转方向称为旋向。 螺纹的旋向有左、右之分。顺时针旋转时旋入的螺 纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左 旋螺纹。 旋向可按下列方法判定： 将外螺纹轴线垂直放置，螺纹的可见部分是右高左 低者为右旋螺纹，左高右低者是左旋螺纹，如图 6.6所示。
机械制图第六章 标准件和常用件-齿轮等
轮轴
注意：装配图中不标注尺寸。
注意：轮上键槽的底面与键不
接触，画出间隙，键与键槽的
其他表面都接触，画成一条直
线。
14
平键联结的装 配画法
15
2）半圆键 －其工作方式与联接方式与普通平键联接基本相同， 所以画法与平键基本相同。
16
半圆键联结的 装配画法
17
3）钩头楔键联接 钩头楔键的顶面有斜度，装配时需打入键槽内，它 依靠键的顶面和底面与键槽的挤压而工作，所以它 的顶面和底面与键槽接触，这些接触面在图中画成 一条线；键的侧面为非工作面，联接时与键槽的侧 面不接触，应画出间隙。
一、键及键联接
键的功用
用键将轴与轴上的传动件(如齿轮、皮带 轮等)联接在一起, 以传递扭矩。
键联接是先将键嵌入轴上的键槽内，再对
准轮毂上的键槽，把轴和键同时插入孔和槽内
，这样就可以使轴和轮一起转动。
轴
键
皮带轮
1
2
键的种类
3
4
5
6
键的标记 例：标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型 宽度=16mm 长度=100mm
35
尺寸系列代号(GB/T 272-93)
36
（3）右边的两位数字是内径代号－表示轴承 的公称直径。
当内径尺寸在20~480 mm范围内时，内径尺寸= 内径代号×5 如：轴承代号 6204
6——类型代号（深沟球轴承）。 2——尺寸系列（02）代号。 04——内径代号（内径尺寸=04×5=20mm）。
标记: 键16×10×100 GB1096-2003
在机械设计中，键要根据轴径大小按标准选取，不需 要单独画出其图样，但要正确标记。键的完整标记形式为：
《机械制图》标准件与常用件习题
[单选题][难度2]1、下面图中内螺纹的规定标记注法正确的是（）A.B.C.D.均正确[判断题][难度3]2、下面螺柱连接的主俯视图正确吗？（）[单选题][难度2]3、在下面圆柱螺旋压缩弹簧的剖视图中，t表示（）。
A.弹簧的螺距B.弹簧的节距C.弹簧的中心距D.弹簧的导程[多选题][难度2]4、在下常见的螺纹紧固件连接形式有（）。
A.螺纹连接B.螺柱连接C.螺钉连接D.螺栓连接[单选题][难度2]5、根据所给螺栓图形及尺寸，下列正确的标记为（）。
A.螺栓GB/T 5782-2016 M12×50B.螺栓GB/T 5782-2016 M12×57.5C.GB/T 5782-2016 M12×50D.GB/T 5782-2016 M12×57.5[多选题][难度4]6、下列视图，那些正确（）。
A.B.C.D.[多选题][难度4]7、下列视图，那些正确（）。
A.B.C.D.[作图题][难度4]8、如图，小螺杆直径为16 mm，长度为40 mm，一端刻有普通螺纹，螺纹长度为25 mm；铸铁块尺寸为长45 mm、宽25 mm、高25 mm，制有螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm的盲孔，画出小螺杆旋入铸铁块且旋入长度为20mm的剖视图。
[参考答案][作图题][难度4]9、用M12×55的螺栓连接两块厚为20mm的板，用比例画法绘制螺栓连接图。
要求绘制主视图和俯视图。
[参考答案][单选题][难度3]10、补画组合体三视图中所漏画的线。
在下面的键连接表达中，正确的A-A断面图是（）。
A.B.C.D.。
《机械制图》标准件、常用件
直齿轮
斜齿轮
人字齿轮
3 齿轮的结构
轮缘
轮齿
键槽
轮毂
轴孔
幅板
二、圆柱齿轮
１、基本参数
齿顶高ha 齿根高hf
齿距p
模数:
分度圆周长 π· d = p · z
p d= π z
令
m=
p π
模数
则 d = m ·z
齿顶高：ha = m 齿根高：hf = 1.25m
齿高：h = ha + hf = 2.25 m 显然：模数m ，齿顶高ha
剖视图 齿根线用
粗实线
齿根圆用细实线 或省略不画
圆柱齿轮零件图 注意：不标齿根圆直径
(2) 圆柱齿轮啮合的画法
视图
剖视图
端面视图
啮合区省略齿顶圆
齿轮啮合区放大图
0.25m
0.25m
0.25m 剖视图 啮合区放大图
视图啮合区放大图
齿轮与齿条啮合
当齿轮的直径无限大时，齿轮就成为齿条。齿轮齿条传动 可实现回转运动与直线运动方式的转换。
齿顶圆直径
da
齿根圆直径
df
中心距
a
d a =m(z+2) d f =m(z-2.5) a=m（z1+z2）/2
齿轮的有关参数计算
i=n1/n2=z2/z1
2、圆柱齿轮的规定画法
(1) 单个圆柱齿轮的画法
轮齿不画 剖面线
齿顶圆（线） 用粗实线
分度圆（线） 用细点划线
斜齿或人字齿
外形图
齿根线用细实线 或省略不画
2、圆锥齿轮的规定画法
（1）单个圆锥齿轮的画图步骤
(2)圆锥齿轮啮合的画法
（一）键
(新)标准件和常用件
查附表3， 查附表 ，4
五、螺纹紧固件 螺纹的最常见用途是制成螺纹紧固件使用。 螺纹的最常见用途是制成螺纹紧固件使用。 螺纹紧固件是标准件，不画零件图， 螺纹紧固件是标准件，不画零件图，只画 装配图。 装配图。
管螺纹
外：R 锥管螺纹 内：Rc 代号 螺纹密封： 螺纹密封：R 圆柱内管螺纹 R p 几种常用英制螺纹的规定标记
螺纹类型 圆柱管螺纹 圆锥外螺纹 圆锥内螺纹 圆柱内螺纹 公称直径 公差带 旋向 （英寸） 代号 1 11/2 11/2 11/2 右 左 右 右 A级 标 记 示 例
非螺纹密封： 非螺纹密封：G
G1A（外螺纹） R1 1/2—LH（外螺纹） RC1 1/2 RP1 1/2
h公称直径约等于管子的孔径 公称直径约等于管子的孔径
螺纹在图样上的标注方法
M10—6g M10—7H
M10 —7H
B40Η14(P7)-8c
普通螺纹、 普通螺纹、 梯形及锯齿 螺纹注在大 径上
查附表1， 查附表 ，2
英寸制螺纹从大径上引出标注 G1/2A h用指引线标注 h指引线指在螺纹大径处 h1/2 为管子的孔径 R3/4 R3/4
第一节 螺纹和螺纹紧固件 一、螺纹的形成 螺旋线 工程上称为螺纹
A 卡盘
制在回转体外表面 的螺纹为外螺纹 的螺纹为外螺纹
车刀 制在回转体内表面 的螺纹为内螺纹 的螺纹为内螺纹
小螺纹加工方法
在车床上可以 车削外螺纹、 车削外螺纹、内 螺纹； 螺纹； 对于加工直径 较小的螺孔， 较小的螺孔，可 先钻出光孔， 先钻出光孔，再 用丝锥攻丝得到。 用丝锥攻丝得到。
大径d 小径d1
螺纹的中径： 螺纹的中径： 一个假想圆柱的直径。 一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。 沟槽和凸起宽度相等的地方 过牙型上沟槽和凸起宽度相等的地方。 牙底 内螺纹 牙顶
机械制图第六章测试题(标准件和常用件)
班级__________ 姓名__________ 分数机械制图第六章测试题(标准件和常用件)一、填空题（40分）1、螺纹的五要素：______________________________________________（5分）2、牙型符合标准、而直径或螺距不符合标准的称为_________________________（2分）3、螺纹按用途不同可分为：_________________________、________________________（3分）4、各种管螺纹的公称直径只是_________其数值与管子孔径________而不是管螺纹的_______（3分）5、一螺柱（GB/T898）M16×55旋入端材料为铸铁、旋入端bm=_______mm攻丝前应选用多大的_____钻头、钻孔深度应为________mm(6分)6、齿距P__________模数m =_______________(4分)7、模数越大，轮齿就________（A愈大B愈小）（1分）8、键的种类很多，常用的有_________________ 、____________________、_____________等（3分）9、常用的销有_____________、_______________、_____________（3分）10、轴在传递动力时、当它主要承受径向载荷时、应选用____________ 轴承、如__________________当它同时承受径向载荷和轴向载荷时、应选用_________________轴承、如_______________轴承（6分）11、内径代号为02、轴承内径为___________mm(1分)12、圆柱螺旋弹簧根据用途可分为_____________弹簧_____________弹簧____________弹簧（3分）二、问答（16分）（1）解释Tr50×14（P7）LH-8e-L所代表的含义（10分）表示公称直径：____________、____________________、________________、______________、_____________的____________、____________的__________________。
常用件与标准件章节测试题
《常用件与标准件》章节测试题一、单项选择题：1．下列不属于标准件的是( ) 。
A．螺栓B．键C．齿轮D．滚动轴承3．螺纹的五个基本要素是( ) 。
A．牙型、直径、螺距、旋向、旋合长度B．牙型、直径、螺距、旋向、线数C．牙型、直径、螺距、导程、线数D．牙型、直径、螺距、线数、旋合长度4．只有当内外螺纹的( ) 一致时,它们才能相互旋合。
A．牙型、直径、旋向、旋合长度B．牙型、直径旋向、螺距、导程、线数C．牙型、直径、螺距、导程D．牙型、直径、螺距、旋向、线数5．用于单向受力的螺纹牙型是( )。
A．三角形B．矩形C．梯形D．锯齿形6．不是用来传动的螺纹的牙型是( ) 。
A．三角形B．矩形C．梯形D．锯齿形7．螺纹的公差带代号是指( )的公差带代号。
A．大径和小径B．中径和顶径C．中径和大径D．中径和小径8．除管螺纹外，通常所说的螺纹的公称直径是指螺纹( ) 的基本尺寸。
A．大径B．中径C．内螺纹的顶径D．外螺纹的底径9．当螺距相同时，螺纹的线数越多，它的导程越( ) 。
A．越小B．越大C．不变D．不能确定10．按顺时针方向( ) 的螺纹称为右旋螺纹，其螺旋线的特征是( ) 。
A．旋进右低左高B．旋进左低右高C．旋出右低左高D．旋出左低右高11．外螺纹的大径和内螺纹的小径均用( ) 绘制。
A．虚线B．细实线C．细点画线D．粗实线12．在垂直于螺纹轴线的投影面的视图中，内外螺纹均不应画出( ) 投影。
A．大径B．小径C．倒角D．顶径13．将螺纹剖开时，剖面线应该画到( ) 处。
A．大径B．小径C．细实线D．粗实线14．下列螺纹标记中，表示细牙普通螺纹的是( )。
A．M20×2 B．M30—5h6g—S C．G3/4 D．Rp1/2 15．下列螺纹中，表示内螺纹的是( ) 。
A．M20×2LH—6H B．Tr40×7(P7)LH—7e C．R23/4 D．G2 3 4 A 116．已知下列螺纹代号中能够相互旋合的是( ) 。
